1 Revize dokumentu 1.01a Technická dokumentace

2 OBSAH: Stručný popis...3 Přehled verzí...3 Popis funkce...4 popis...4 komunikace v síti...5 ovládání...6 Topologie sítě...7 přístupový bod-klienti...7 multikanálový režim...7 NetController...8 Připojení...9 Zapojení konektorů...10 konektor MOTOTRBO...10 konektor RS Konektory vstupů a výstupů...11 OUT IN LED indikace...12 Konfigurace TRBOdata...13 Technická data...14

3 Stručný popis je modul na DIN lištu, který umožňuje nastavovat vzdálené digitální výstupy (až 230V 10A), analogové výstupy, číst digitální vstupy (5-24V, opticky oddělené) a analogové vstupy. Díky stavebnicové koncepci, je možné poskládat z doplňkových modulů konfiguraci jakou potřebujete. Autonomně řeší autentifikaci ke stanici a její úplné řízení, autorizaci do radiové sítě a doručení dat. Má k dispozici volný USB port (lze modifikovat FW pro připojení USB tiskárny, USB disku a logování...). Je možná i zakázková modifikace na přání zákazníka. Ve spojení s modulem NetControll umí vytvořit, dynamicky řídit a komunikovat ve vícekanálové síti, což je velmi výhodné v případě velkého množství přenášených dat a/nebo připojení velkého množství jednotek do jedné sítě. Přehled verzí Vyrábí se v několika verzích. -modul je základní nezbytný modul -modult -ext-xxxx přídavné moduly vstupů a výstupů

4 POPIS FUNKCE: POPIS TRBOCONTROL: je další z produktové řady příslušenství k radiostanicím MOTOTRBO. Je to modul na DIN lištu, který umožňuje nastavovat vzdálené digitální výstupy (až 230V 10A), analogové výstupy, číst digitální vstupy (5-24V, opticky oddělené) a analogové vstupy. Díky stavebnicové koncepci, je možné poskládat z doplňkových modulů konfiguraci jakou potřebujete. Autonomně řeší autentifikaci ke stanici a její úplné řízení, autorizaci do radiové sítě a doručení dat. Umí i ovládat hlasové funkce radiostanice, což je velmi vhodné pro navázání hovoru technika na dispečink v případě potřeby, nebo monitoring prostoru ve kterém je radiostanice umístěna. má k dispozici volný USB port (lze modifikovat FW pro připojení USB tiskárny, USB disku a logování...). Je možná i zakázková modifikace FW na přání zákazníka. Ve spojení s modulem NetControll umí vytvořit, dynamicky řídit a komunikovat ve vícekanálové síti, což je velmi výhodné v případě velkého množství přenášených dat a/nebo připojení velkého množství jednotek TRBOdata do jedné sítě. Samotná jednotka má tři reléové výstupy které mohou spínat každý až 250V@10A a dva samostatné digitální, opticky oddělené vstupy na které lze pripojit napětí 5-24V. Dále obsahuje standartně nevyužitý USB-A konektor na který lze po úpravě FW připojit různá USB zařízení. Pro možnost rozšíření počtu vstupů a výstupů (pomocí samostatně prodávaných rozšiřujících modulů -ext-xxxx) je vyveden komunikační port RS485. Tento port slouží VÝHRADNĚ pro připojení rozšiřujících modulů -ext-xxxx. Standartně není potřeba uživatelsky nastavovat jednotky, neboť potřebné nastavení zjistí z připojené radiostanice a pak přes radiosíť automaticky.

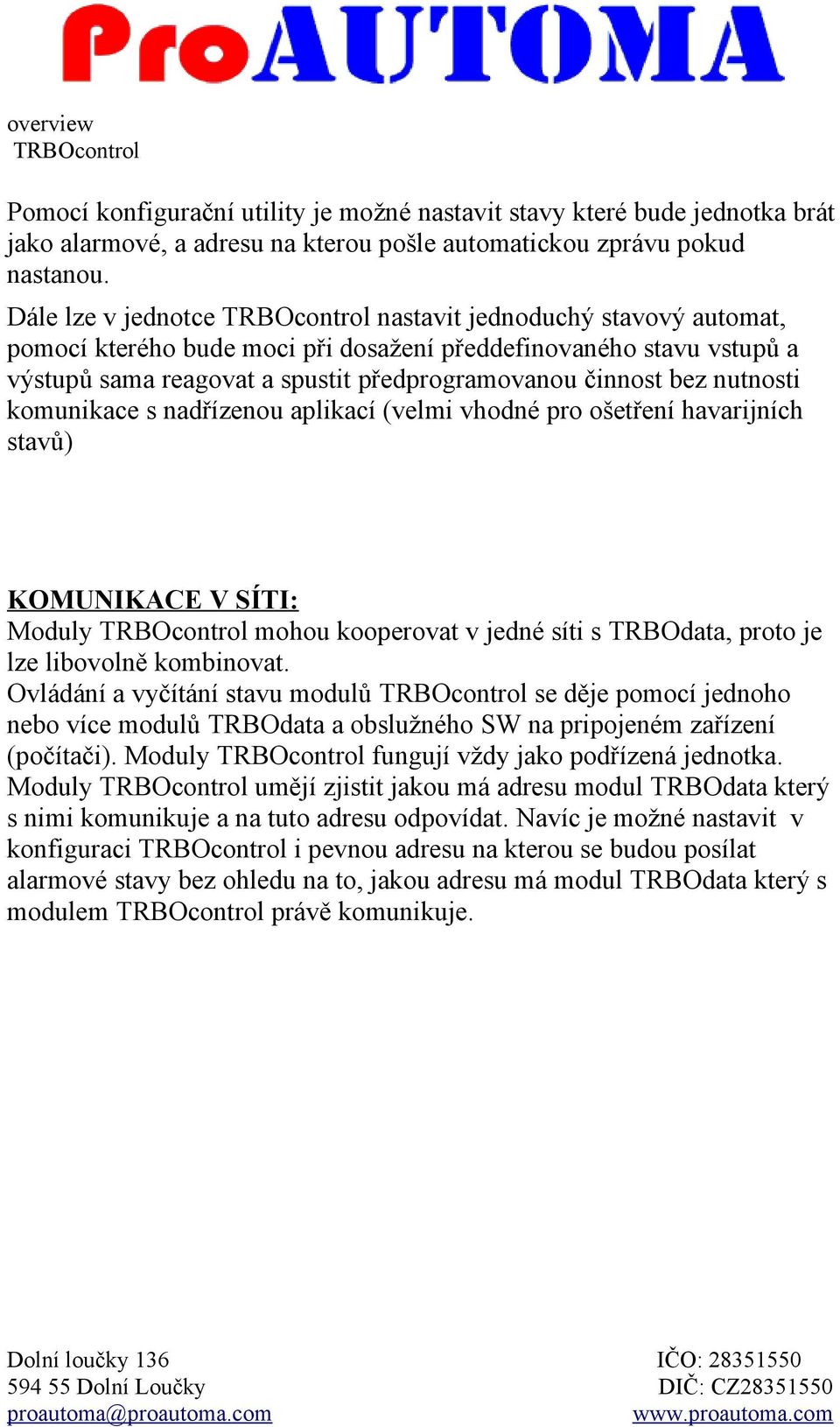

5 Pomocí konfigurační utility je možné nastavit stavy které bude jednotka brát jako alarmové, a adresu na kterou pošle automatickou zprávu pokud nastanou. Dále lze v jednotce nastavit jednoduchý stavový automat, pomocí kterého bude moci při dosažení předdefinovaného stavu vstupů a výstupů sama reagovat a spustit předprogramovanou činnost bez nutnosti komunikace s nadřízenou aplikací (velmi vhodné pro ošetření havarijních stavů) KOMUNIKACE V SÍTI: Moduly mohou kooperovat v jedné síti s TRBOdata, proto je lze libovolně kombinovat. Ovládání a vyčítání stavu modulů se děje pomocí jednoho nebo více modulů TRBOdata a obslužného SW na pripojeném zařízení (počítači). Moduly fungují vždy jako podřízená jednotka. Moduly umějí zjistit jakou má adresu modul TRBOdata který s nimi komunikuje a na tuto adresu odpovídat. Navíc je možné nastavit v konfiguraci i pevnou adresu na kterou se budou posílat alarmové stavy bez ohledu na to, jakou adresu má modul TRBOdata který s modulem právě komunikuje.

6 OVLÁDÁNÍ TRBOCONTROL: Ovládání výstupů a vyčítání vstupů z jednotek případně i z k nim připojených jednotek -ext-xxxx se provádí specifickým neveřejným protokolem. K ovládání těchto jednotek je několik možností: -využít zdarma náš DEMO program pro řízení a vyčítání jedné jednotky. -využít placenou verzi univerzálního konfigurovatelného obslužného programu pro až 250 jednotek a neomezeného množství jednotek -ext-xxxx -využít možnost nechat si od nás napsat program přesně na míru dané aplikace (včetně grafického znázornění ovládaných zařízení a jejich stavů). -podat žádost o zaslání popisu protokolu. Po posouzení žádosti, v případě jejího kladného vyřízení a podpisu NDA dostanete popis protokolu k dispozici a můžete vyvíjet vlastní aplikaci.

7 TOPOLOGIE SÍTĚ: Moduly mohou kooperovat v jedné síti s TRBOdata, proto je lze libovolně kombinovat. Dokonce lze využívat různé topologie sítě pro přenos dat nebo hlasu pomocí TRBOdata, a jinou topologii pro komunikaci s. Topologie sítě pro komunikaci s je přístupový bod-klienti. Jednotky jsou vždy jako podřízené jednotky. Je možné použít i speciální multikanálovou topologii. PŘÍSTUPOVÝ BOD-KLIENTI: V této topologii přístupový bod může komunikovat s kteroukoliv jednotkou, a kterákoliv jednotka může komunikovat s přístupovým bodem. Jednotky mezi sebou komunikovat přímo nemohou, jen přes přístupový bod. Na rozdíl od implementace této topologie v jednotkách TRBOdata, tady může KTERÝKOLIV přístupový bod komunikovat s KTEROUKOLIV podřízenou jednotkou. MULTIKANÁLOVÝ REŽIM: V tomto režimu je možné spojit do jedné sítě velké množství zařízení, a/nebo zvýšit datovou propustnost radiové sítě. Komunikace v tomto režimu probíhá na více kanálech současně. Všechny zařízení (a případně i TRBOdata) jsou nastaveny jako klienti, a veškerý provoz (hlasový i datový) v radiosíti obsahující několik kanálů řídí NetController.

8 NetController NetController je zařízení, které řídí kompletní provoz v digitální radiosíti, a to jak datový tak hlasový provoz. Každé zařízení TRBOdata se po zapnutí, nebo ztrátě komunikace vždy snaží přihlásit na řídícím kanále k NetControlleru. Po úspěšném přihlášení dostane NetControllerem přidělený datový kanál, na kterém probíhá veškerá další komunikace mezi zařízením TRBOdata a NetControllerem. Bližší popis NetControlleru a řízení provozu v radiosíti je v dokumentaci NetControlleru.

9 PŘIPOJENÍ : obsahuje 9 konektorů. Na horní hraně jsou to (zleva doprava) tyto: Jeden třípinový RS485 pro komunikaci s jednotkami -extxxxx, jeden USB-A konektor, jeden sedmipinový "MOTOTRBO", kterým se připojuje k radiostanici Motorola, jednu dvoupinovou svorkovnici pro možnost připojení externího napájení (standartně není potřeba ji zapojovat, zařízení se napájí přes konektor MOTOTRBO). Na spodní hraně jsou to (zleva doprava) tyto: Tři třípinové svorkovnice reléových výstupů a dvě dvoupinové svorkovnice opticky oddělených vstupů. Na vstupy lze připojit napětí 5-24V

10 Zapojení konektorů: Identifikace číslování konektorů MOTOTRBO a RS485: konektor MOTOTRBO: 1- ovládání radiostanice MOTOTRBO 2- napájení MTUSBv2 3- GND 4- VCC data 5- D- 6- D+ 7- GND data konektor RS485: 1 - A 2 - GND 3 - B

11 Konektory vstupů a výstupů: OUT 1-3: 1- NO 2- COM 3- NC IN1-2: 1- kladnější pól 2- zápornější pól

12 LED INDIKACE: Pro snadnou diagnostiku obsahuje pět LED. Dvě oranžové LINK/DATA pro USB a MOTOTRBO pomocí kterých zobrazuje aktuální stav USB zařízení a komunikační linky s radiostanicí MOTOTRBO. Dále obsahuje tři zelené LED které indikují sepnutý výstup.

13 KONFIGURACE : Provozní nastavení si zařízení vyčte automaticky z připojené radiostanice a z radiosítě. Nastavení nadstandartních funkcí (alarmy, defaultní řídící stanice, stavový automat...) se provádí pomocí konfigurační utility.

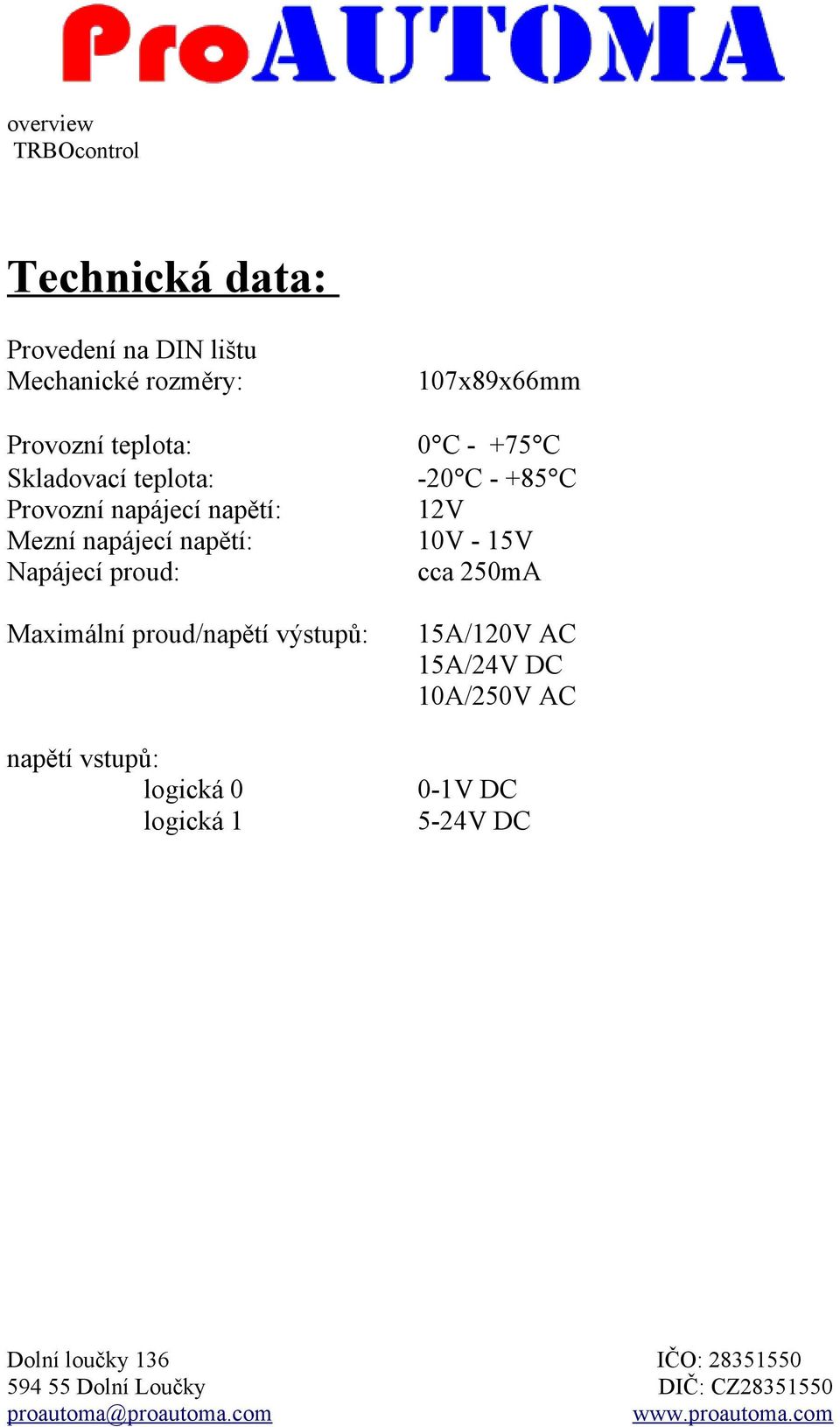

14 Technická data: Provedení na DIN lištu Mechanické rozměry: Provozní teplota: Skladovací teplota: Provozní napájecí napětí: Mezní napájecí napětí: Napájecí proud: Maximální proud/napětí výstupů: napětí vstupů: logická 0 logická 1 107x89x66mm 0 C C -20 C C 12V 10V - 15V cca 250mA 15A/120V AC 15A/24V DC 10A/250V AC 0-1V DC 5-24V DC
