1 ZÁKLADNÍ INSTALAČNÍ MANUÁL Systémy SOL 2, SOL 3 a SOL max Systémy SOL 1, SOL 2 a SOL 3 SERVIS SOLAR 24 spol.s r.o. IČ: DIČ: CZ Solar Solution, s.r.o solarlk@seznam.cz Smetanova 870, Chotěboř IČ: tel.: mob.: info@solarsolution.cz telefon: mobil:

2 DĚKUJEME ZA VÝBĚR PRODUKTU SOLAR SOLUTION, S. R. O OBSAH 1 DŮLEŽITÁ UPOZORNĚNÍ Norma ČSN ochrana před bleskem Požadavky na instalatéra Kontrolní a bezpečnostní mechanismy pro horkou vodu a vysoký tlak Odolnost vůči kroupám a padajícím předmětům Návrh systému a instalace ROZBALENÍ A KONTROLA DODÁVKY Kontrola vakuových trubic Kontrola rámu Kontrola bojleru (pouze pokud odebíráte celý systém od nás) Kontrola pracovní jednotky INSTALATÉRSKÁ PRÁCE Instalatérské spoje Výběr potrubního materiálu Tlaková úroveň Instalace tepelného čidla STAGNAČNÍ TEPLOTA A PŘEHŘÁTÍ PRINCIP FUNGOVÁNÍ VAKUOVÉHO TRUBICOVÉHO SOLÁRNÍHO KOLEKTORU INSTALACE KOLEKTORU Směr kolektoru Nastavení správného úhlu Instalace krok za krokem ILUSTRACE SOLÁRNÍHO OKRUHU ILUSTRACE PLNĚNÍ NEMRZNOUCÍ TEKUTINOU Plnění krok za krokem ILUSTRACE CELÉHO SYSTÉMU (SOL 2 A SOL 3 ) UMÍSTĚNÍ BOJLERU IZOLACE NA TRUBICÍCH SCHÉMA MOŽNÉHO ZAPOJENÍ SOLÁRNÍHO SYSTÉMU SOL MAX Strana 1

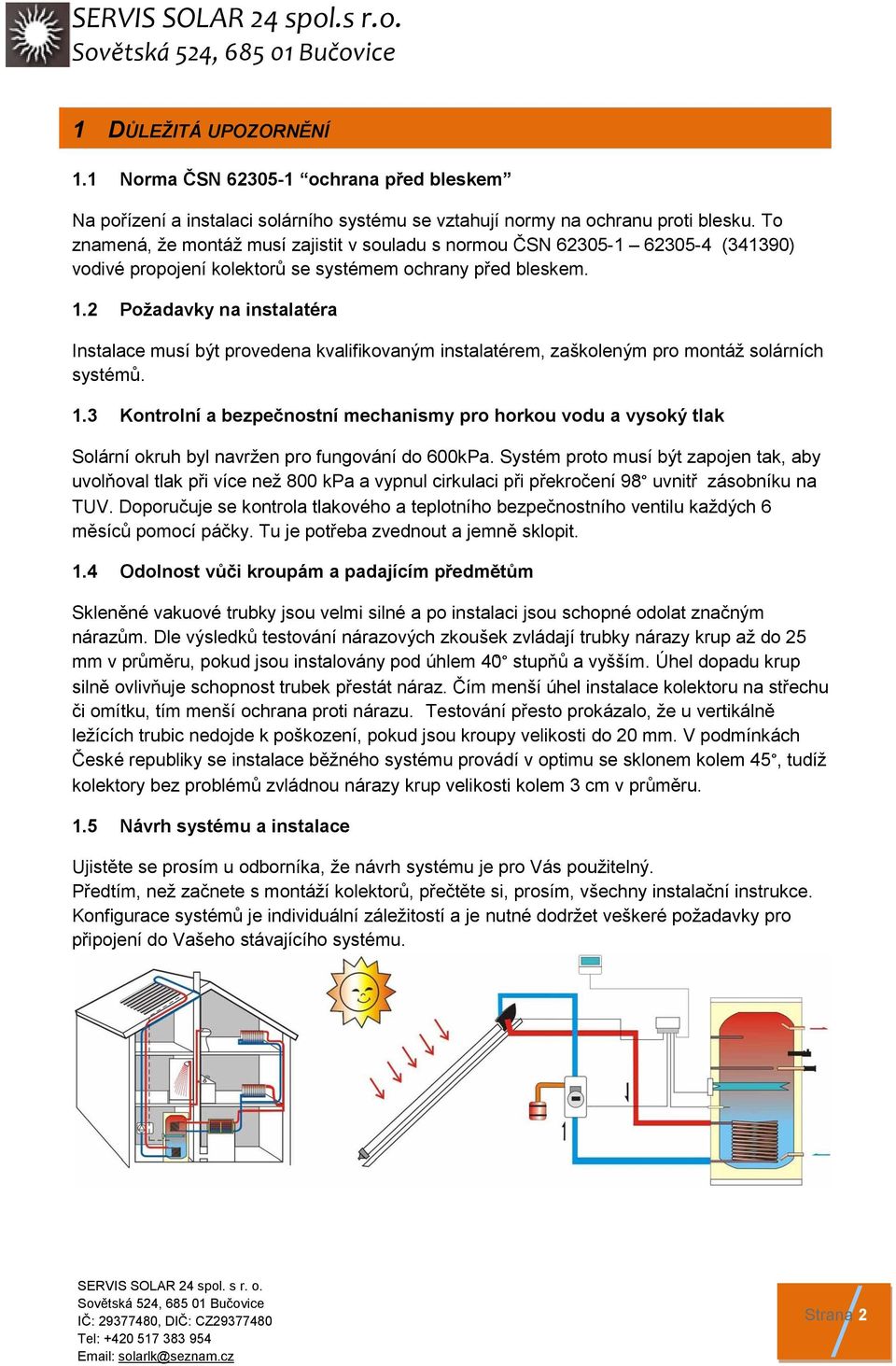

3 1 DŮLEŽITÁ UPOZORNĚNÍ 1.1 Norma ČSN ochrana před bleskem Na pořízení a instalaci solárního systému se vztahují normy na ochranu proti blesku. To znamená, že montáž musí zajistit v souladu s normou ČSN (341390) vodivé propojení kolektorů se systémem ochrany před bleskem. 1.2 Požadavky na instalatéra Instalace musí být provedena kvalifikovaným instalatérem, zaškoleným pro montáž solárních systémů. 1.3 Kontrolní a bezpečnostní mechanismy pro horkou vodu a vysoký tlak Solární okruh byl navržen pro fungování do 600kPa. Systém proto musí být zapojen tak, aby uvolňoval tlak při více než 800 kpa a vypnul cirkulaci při překročení 98 uvnitř zásobníku na TUV. Doporučuje se kontrola tlakového a teplotního bezpečnostního ventilu každých 6 měsíců pomocí páčky. Tu je potřeba zvednout a jemně sklopit. 1.4 Odolnost vůči kroupám a padajícím předmětům Skleněné vakuové trubky jsou velmi silné a po instalaci jsou schopné odolat značným nárazům. Dle výsledků testování nárazových zkoušek zvládají trubky nárazy krup až do 25 mm v průměru, pokud jsou instalovány pod úhlem 40 stupňů a vyšším. Úhel dopadu krup silně ovlivňuje schopnost trubek přestát náraz. Čím menší úhel instalace kolektoru na střechu či omítku, tím menší ochrana proti nárazu. Testování přesto prokázalo, že u vertikálně ležících trubic nedojde k poškození, pokud jsou kroupy velikosti do 20 mm. V podmínkách České republiky se instalace běžného systému provádí v optimu se sklonem kolem 45, tudíž kolektory bez problémů zvládnou nárazy krup velikosti kolem 3 cm v průměru. 1.5 Návrh systému a instalace Ujistěte se prosím u odborníka, že návrh systému je pro Vás použitelný. Předtím, než začnete s montáží kolektorů, přečtěte si, prosím, všechny instalační instrukce. Konfigurace systémů je individuální záležitostí a je nutné dodržet veškeré požadavky pro připojení do Vašeho stávajícího systému. Strana 2

4 2 ROZBALENÍ A KONTROLA DODÁVKY 2.1 Kontrola vakuových trubic Otevřete kartón obsahující tepelné trubice. Ujistěte se, že všechny vakuové trubice jsou neporušené a na dně každé z nich je stále stříbrná barva. NEVYSTAVUJTE trubice slunci, dokud nebudou instalovány, jinak se vnitřní trubka rozpálí na vysokou teplotu. Teplota vnější skleněné trubice zůstane stejná bez ohledu na záření. 2.2 Kontrola rámu Otevřete kartón obsahující sestavu rámu a horního porubí. Pokud se jedná o instalaci pro plochá místa nebo pro sklopené střechy, naleznete příslušenství zabalené zvlášť. Pokud nemáte taškovou střechu s latěmi, je možné, že bude třeba použít šrouby nebo jiné speciální příslušenství. Poraďte se s odborným pracovníkem. 2.3 Kontrola bojleru (pouze pokud odebíráte celý systém od nás) Otevřete kartón a ujistěte se, že bojler není nijak viditelně poškozen. 2.4 Kontrola pracovní jednotky Otevřete kartón a ujistěte se, že měřič tlaku a kontrolní jednotka nejsou nijak poškozeny. Strana 3

5 3 INSTALATÉRSKÁ PRÁCE 3.1 Instalatérské spoje Rám a horní sběrač tepla lze připojit do solárního okruhu, pouze pokud jsou připojeny k potrubí. 3.2 Výběr potrubního materiálu Pro solární systémy se obecně používá DN15. Protože tok kapaliny je nízký, velké průměry trubic nejsou třeba, jelikož pouze zvyšují cenu systému a k tomu ještě tepelné ztráty na potrubí. Standardně jsou kolektory dodávány se dvěma flexibilními SS trubkami. Jsou navrženy pro připojení k manifoldu (vrchní část kolektoru), protože se snadno ohýbají a lehce projdou střešní krytinou. 3.3 Tlaková úroveň Bez ohledu na konfiguraci systému musí být nainstalován automatický ventil k uvolnění tlaku, expanzní nádoba a kontrolní jednotka. Solární systém musí být navržen na fungování do 800kPa (8bar, 116psi). 3.4 Instalace tepelného čidla Čidlo kontrolní jednotky systému musí být potřeno tenkou vrstvou teplovodivé pasty a celé vloženo do jímky na čidlo. Pokud je čidlo příliš volné, použijte měděný drát k utěsnění. Ujistěte se, že kabel vedoucí k čidlu je vhodný pro vysoké teploty (až 230 C). Strana 4

6 4 STAGNAČNÍ TEPLOTA A PŘEHŘÁTÍ Stagnací se míní stav, který nastává, když pumpa přestane pracovat buď z důvodů výpadku proudu, nebo jako důsledek ochrany proti vysoké teplotě vody v bojleru. Tuto funkci zajišťuje řídící jednotka, která vypíná čerpadlo při dosažení hranice bezpečné teploty. Při této situaci expanzní nádoba pojme nadbytečnou kapalinu. Pokud by k tomu nedošlo, je systém jištěn ventilem na kolektoru, u kterého se začne tvořit pára. Pokud by z nějakého důvodu stále docházelo k cirkulaci čerpadlem a voda se i nadále v bojleru přehřívala, začne bezpečnostní ventil v bojleru odpouštět tlak. Maximální teploty na kolektoru se mohou blížit 230 C. Tato teplota kolektoru nijak neublíží. Kolektor obsahuje skleněnou a minerální vatu, povrch je vyroben z hliníku. Snese tedy i vyšší teploty. 5 PRINCIP FUNGOVÁNÍ VAKUOVÉHO TRUBICOVÉHO SOLÁRNÍHO KOLEKTORU Připojíme kolektory s technologií tepelných trubic (heatpipe) do existujícího systému topení. Selektivní potah vnitřního pláště vakuové trubice přeměňuje energii na teplo, které přenáší do tepelné trubice. Trubice energii dále přenáší do systému potrubí pod krytem. V uzavřené trubici se tekutina mění v páru, postupuje vzhůru, kde předá energii, ochladí se a vrací se zpátky jako kapalina dolů trubicí. Rozehřátá, cirkulující nemrznoucí směs pak předává teplo do zásobníku. Obrázek 1: Princip fungování vakuového trubicového solárního kolektoru Strana 5

7 6 INSTALACE KOLEKTORU 6.1 Směr kolektoru Kolektor by měl být instalován směrem k jihu. Správné nasměrování kolektoru je nezbytné pro maximální výstup. Doporučovaný odklon je do Nastavení správného úhlu U běžného systému doporučujeme zvolit sklon 45 a více. Pro menší systémy bez přitápění doporučujeme právě 45, u větších s dohřevem 50-55, což je vhodné z důvodů postavení slunce v zimních měsících, kdy svítí pod větším úhlem a největší zisk je při kolmém ozařování. Obrázek 2: Instalace kolektoru dle typu střechy Strana 6

8 6.3 Instalace krok za krokem 1. Namontujte spodní podpěru na dolní kolejnici a odšroubujte z nich víčka. 2. Namažte kondenzační část trubice teplovodivou pastou. 3. Vložte trubici do spodního držáku. Pozor na manipulaci, při pádu hrozí poškození! 4. Vsuňte trubici do horního sběrače (pokud jí předtím lehce navlhčíte, půjde to snáze). 5. Zašroubujte uchycení na spodním držáku. Strana 7

9 7 ILUSTRACE SOLÁRNÍHO OKRUHU Strana 8

10 8 ILUSTRACE PLNĚNÍ NEMRZNOUCÍ TEKUTINOU Strana 9

11 8.1 Plnění krok za krokem 1. Otevřete V1, V3, zavřete V2 a začněte plnícím čerpadlem čerpat kapalinu přes V1, dokud nebude tekutina vytékat na V3. Nechte probíhat cirkulaci asi minutu, dokud se neodčerpá veškerý vzduch v potrubí. 2. Zavřete V3 a otevřete V2. 3. Pokračujte v plnění média skrz V1, dokud nebude měřič tlaku ukazovat 2-3 bary. Potom zavřete V1 a vytáhněte plnící čerpadlo. 4. Začněte s kontrolou u měřiče průtoku (V5), kde je možné vidět dovnitř okruhu. Pokud je uvnitř vzduch tak povolte (o 1-2 závity protisměru hodinových ručiček) přepínač, který je umístěn uprostřed čerpadla systému). Po odčerpání veškerého vzduchu znovu utáhněte přepínač. Obrázek 3: Cirkulační okruh Strana 10

12 9 ILUSTRACE CELÉHO SYSTÉMU (SOL 2 A SOL 3 ) 10 UMÍSTĚNÍ BOJLERU Bojler by měl být umístěn co nejblíže kolektorům, aby se zabránilo zbytečným ztrátám tepla z potrubí. 11 IZOLACE NA TRUBICÍCH Trubice mezi kolektorem a zásobníkem doporučujeme silně izolovat. Doporučujeme použít co možná nejkvalitnější vysokoteplotní kaučukovou izolaci. K odhalení případného poškození je potřebná občasná kontrola. Obrázek 4: Příklad izolace trubek - pěnou Strana 11

13 12 SCHÉMA MOŽNÉHO ZAPOJENÍ SOLÁRNÍHO SYSTÉMU SOL MAX Strana 12
