1 Zadavatel: ČHMÚ Zhotovitel: Tevis spol s r.o. Ústí nad Labem VM ENERGY BRNO, s.r.o.

2

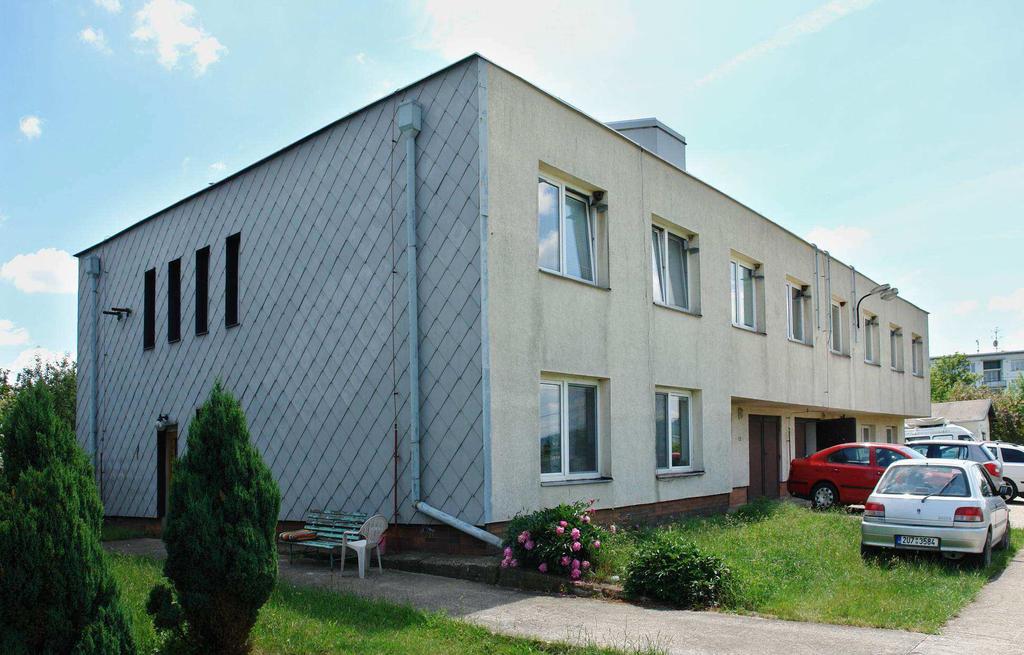

3 POPIS STAVU BUDOVY PŘED Stáří objektu překročilo 40 let Dispoziční řešení a technické rozvody původní Dvoupodlažní objekt plochá střecha nástavbou pozorovatelny konstrukce je vytvořena z montovaného skeletu s příčnými rámy stropní desky jsou z plných panelů. obvodový plášť je přizděn, střešní nástavba z monolitického železobetonu a dřevěných vazníčků Byly provedeny některé opravy: výměna oken za plastová zateplení podélných fasád a zateplení štítů oprava střešní krytiny dodatečné instalace meteorologických přístrojů na střechu atd. Stav objektu po statické stránce je vlastní konstrukce skeletu v dobrém stavu, došlo však k výraznému porušení napojení obvodového pláště v úrovni střešního pláště střešním pláštěm přes různé opravy krytiny masivně zatékalo

4 HLAVNÍ DŮVODY REKONSTRUKCE Stav střešního pláště nevyhovující tepelně technické parametry masivní zatékání Poruchy obvodového pláště Nevyhovující výplně otvorů garážová vrata + vstupní dveře sklobetonová schodišťová stěna Malá část budovy byla využívána k pobytu pracovníků Celkově zastaralé a nevyhovující: vnitřní technické vybavení hygienické prostory a instalace elektroinstalace vč. záložního systému pro výpadek elektřiny a hlavní rozvodny zastaralý a neekonomický systém vytápění Vnitřní uspořádání bylo místy nelogické nebylo rozdělené na tepelné zóny pobytových a nepobytových prostor.

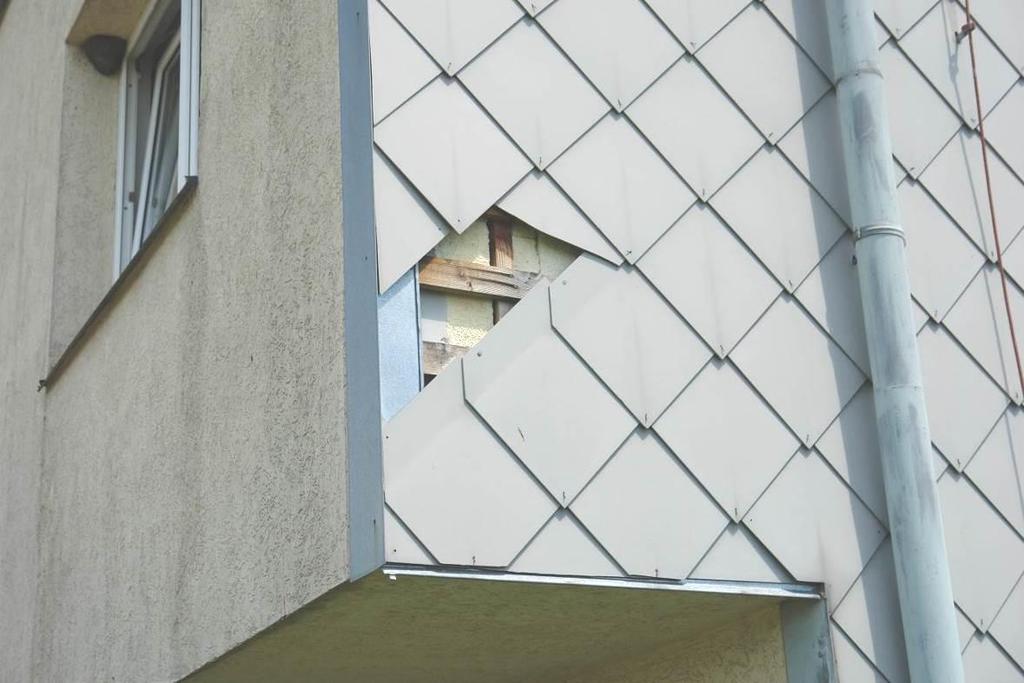

5 HLAVNÍ DŮVODY REKONSTRUKCE PORUCHY OBVODOVÉHO PLÁŠTĚ

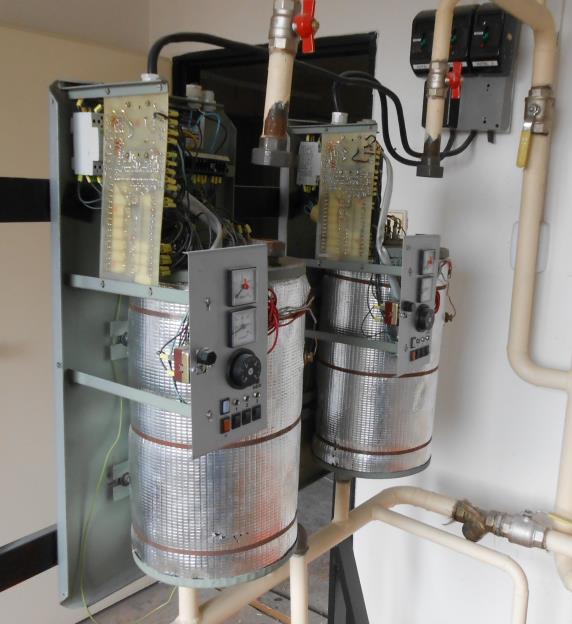

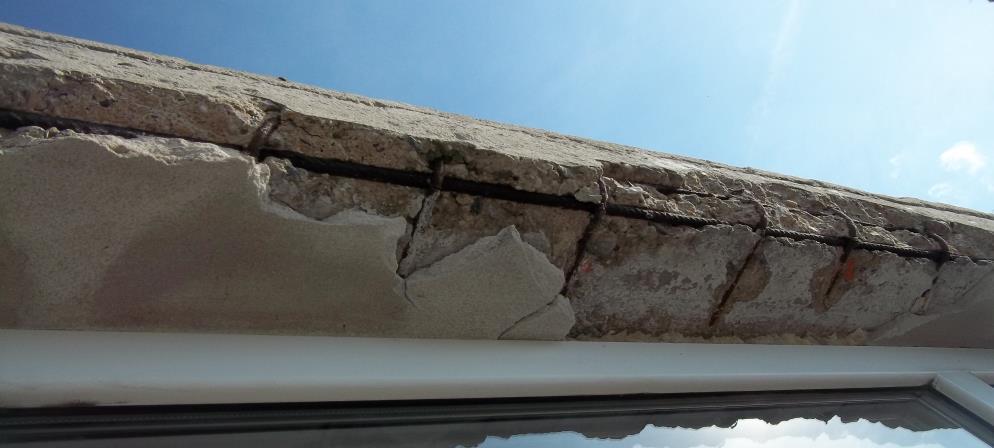

6 DALŠÍ DŮVODY REKONSTRUKCE Stav střechy Topení Hlavní rozvod EP

7 HLAVNÍ CÍLE REKONSTRUKCE... Důsledné rozdělení vnitřního prostoru na pobytové prostory vytápěné, které jsou výhradně umístěny ve 2.NP na prostory rezervní temperované umístěné do 1.NP V 1.NP vznikly redukované garáže mechanická dílna kotelna pro TČ technické místnosti rezervní prostory pro budoucí potřeby ČHMÚ archivy skladovací prostory služební byt byl zrušen V rámci 2.NP došlo k přiblížení častěji užívaných místností k srdci observatoře pracovnám meteorologů doplnění hygienického vybavení

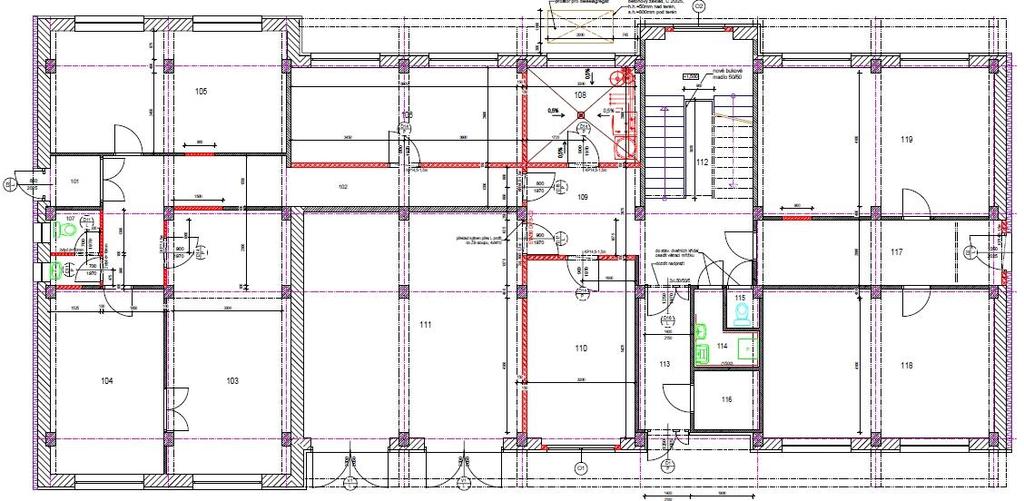

8 ZMĚNY V PRVNÍM PODLAŽÍ

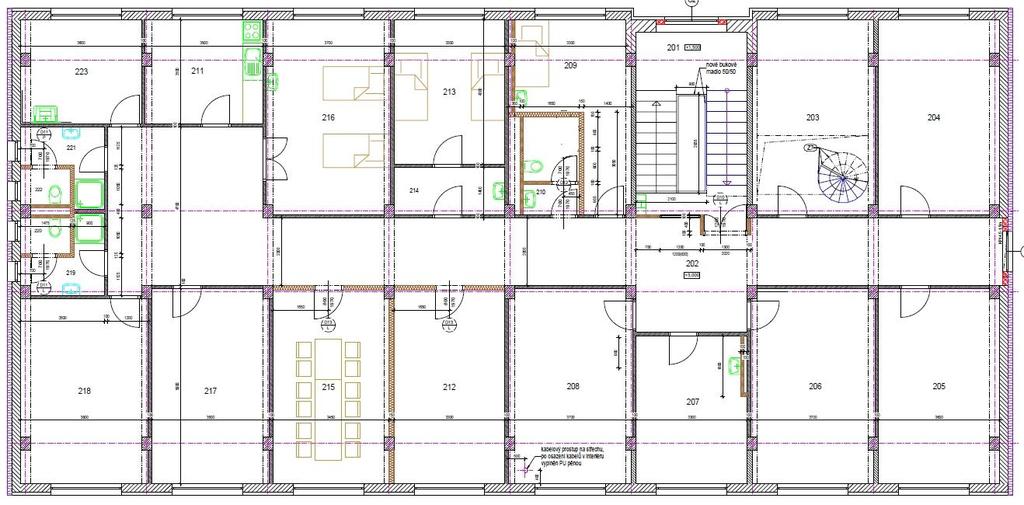

9 ZMĚNY V DRUHÉM PODLAŽÍ

10 CO VŠECHNO JSME SI UŽILI ZA PLNÉHO PROVOZU I. Výměna otopného systému instalace TČ vrty a kaliště na pozemku květen/červen 2016 výměna stávajících radiátorů za nové říjen 2016 zprovoznění TČ a topného systému 2. polovina prosince 2016 Bourací práce vnitřní příčky, výplně otvorů a otvory pro nové dveře dle bouracích výkresů stávající Luxferová stěna na schodišti původní zateplení štítů vybourání některých interiérových dělících konstrukcí ze střechy demontovány všechny klempířské prvky, ocelové zábradlí na střeše, ocelová konstrukce na střeše pro meteorologická zařízení, pochozí lávky na střeše, celá střešní konstrukce střechy observatoře (pozorovatelny) průrazy na střechu pro Sodar

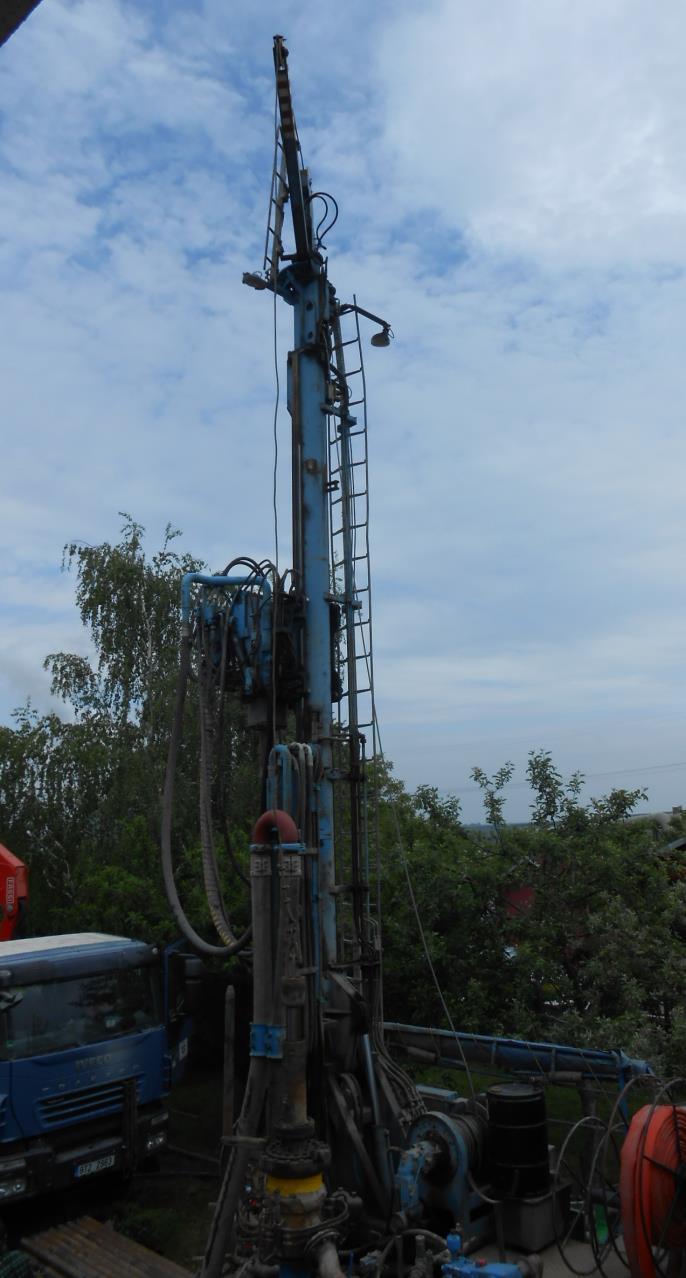

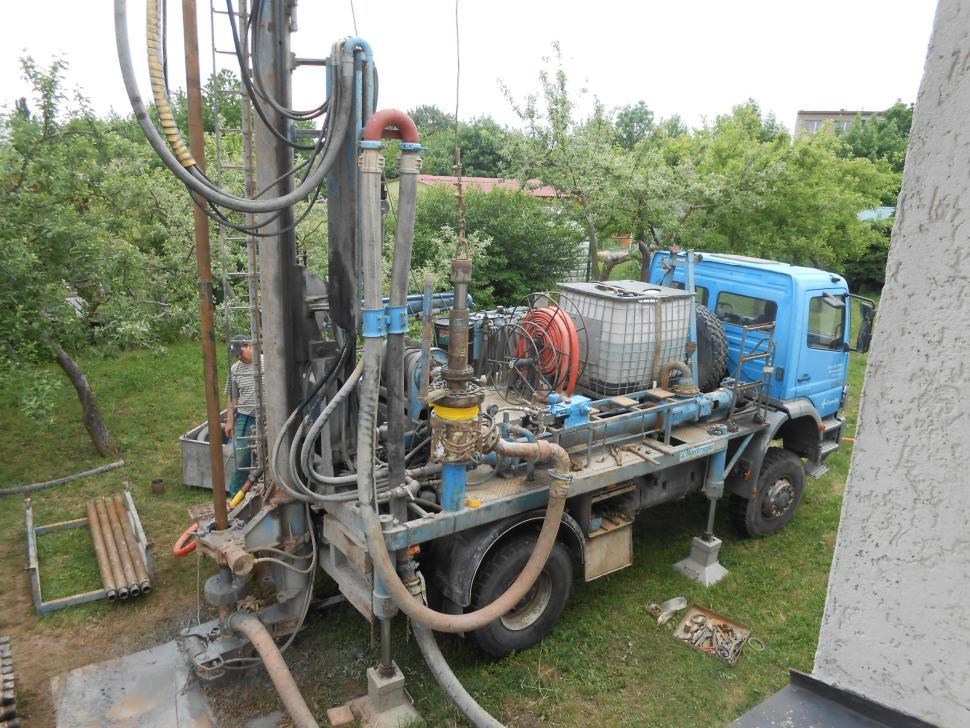

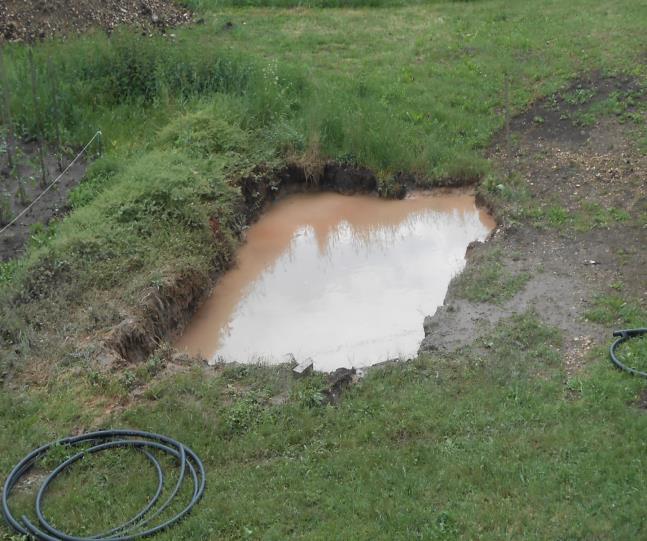

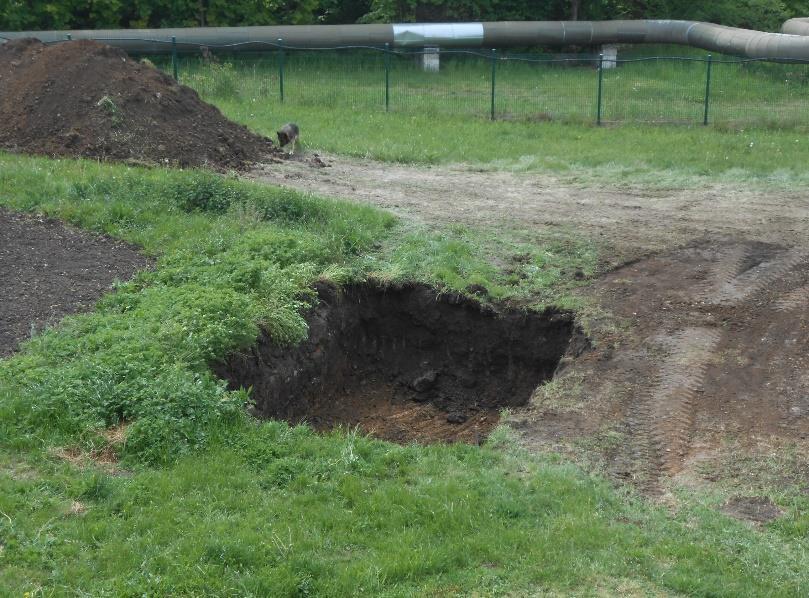

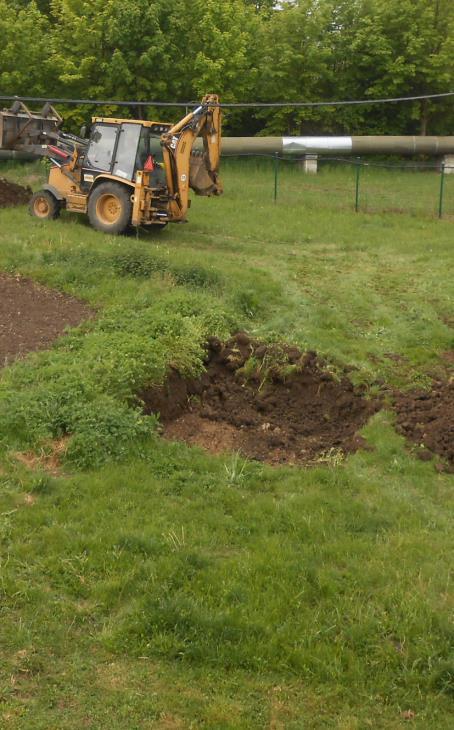

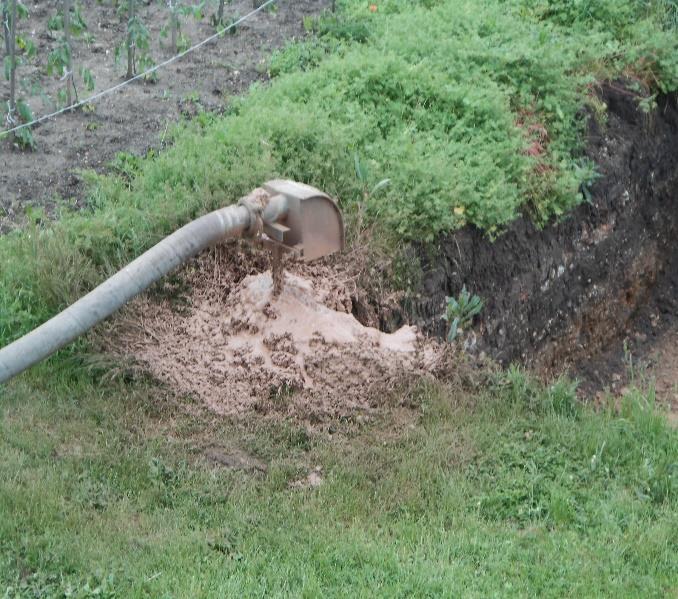

11 CO VŠECHNO JSME SI UŽILI ZA PLNÉHO PROVOZU I. Bagrista a vrtaři

12 CO VŠECHNO JSME SI UŽILI ZA PLNÉHO PROVOZU I.

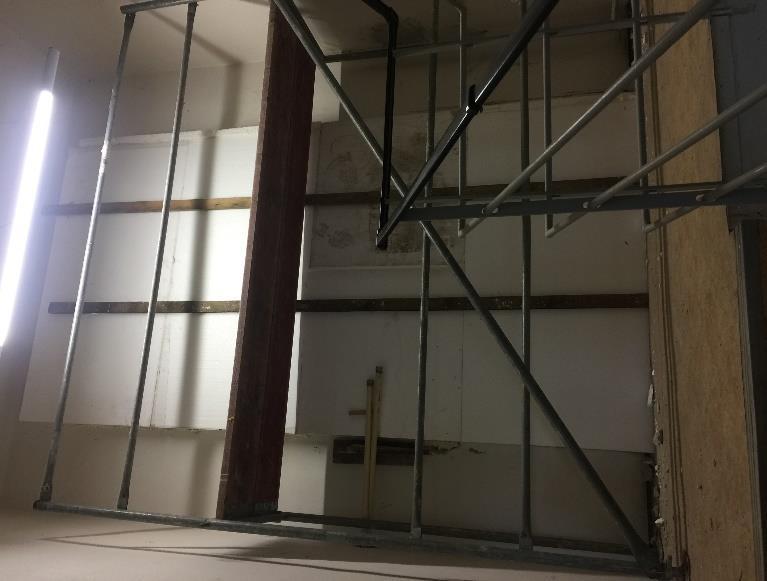

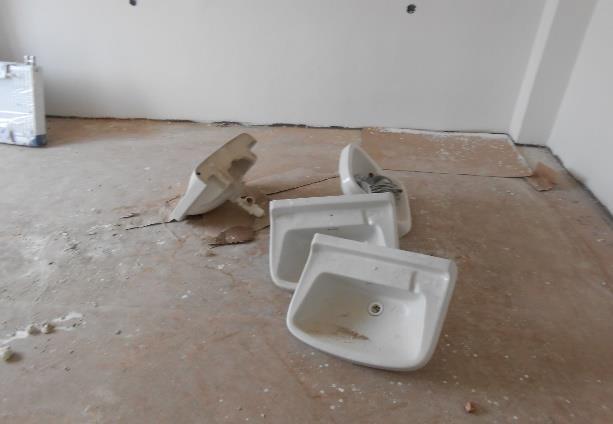

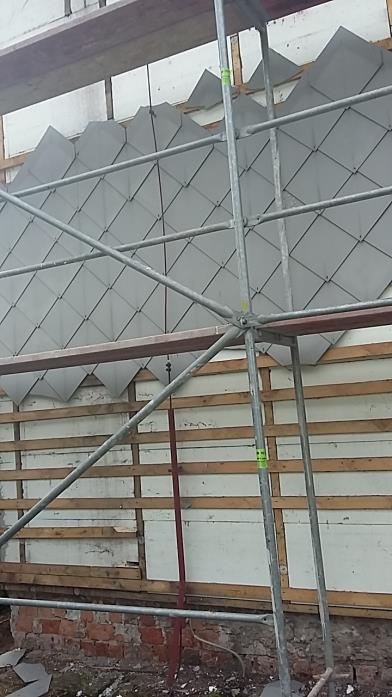

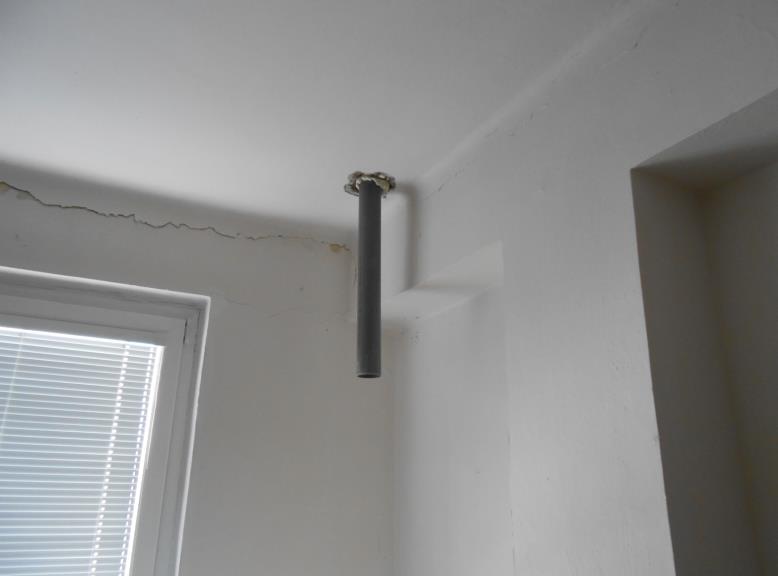

13 BOURACÍ PRÁCE... Vrata garáž Příčky Luxfery na schodišti Původní zateplení Průrazy pro zařízení na střeše

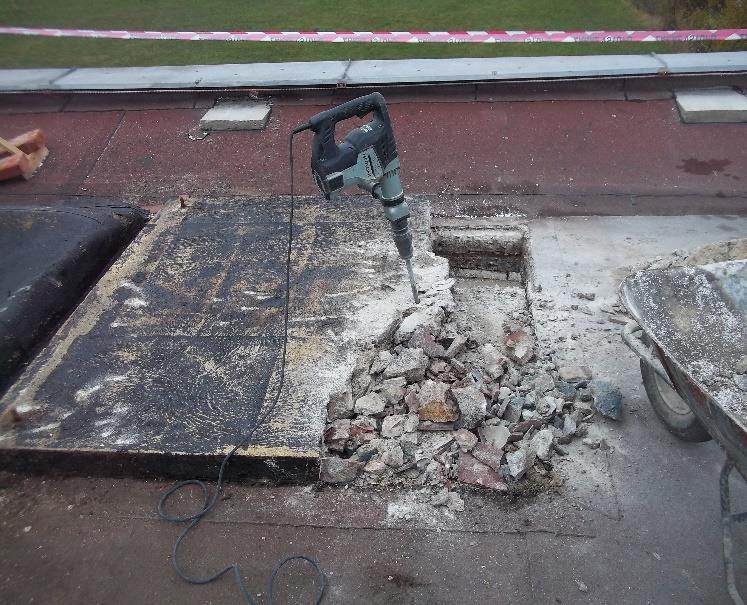

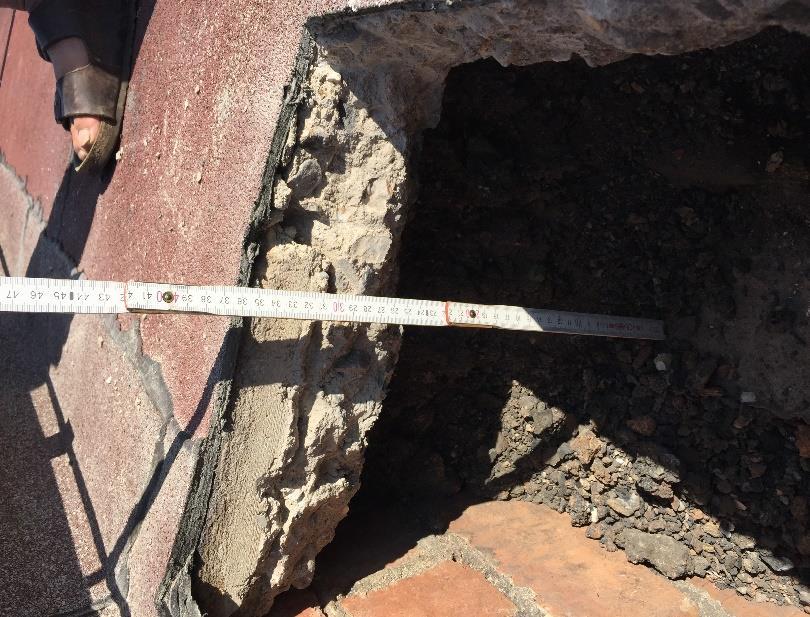

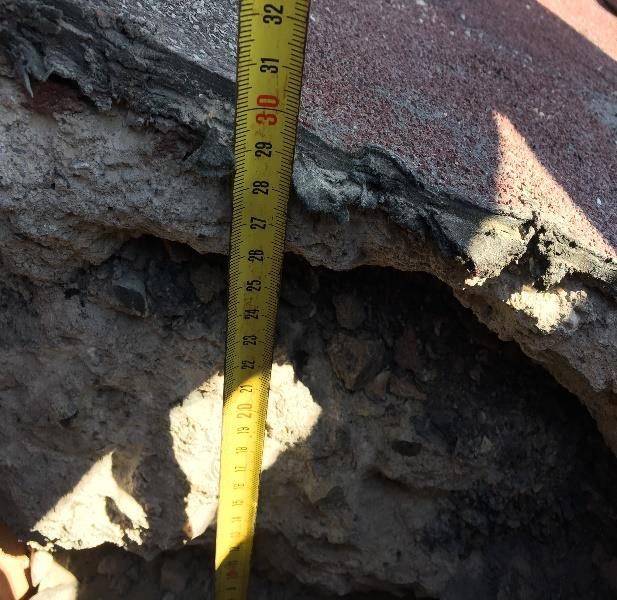

14 BOURACÍ PRÁCE... Střecha

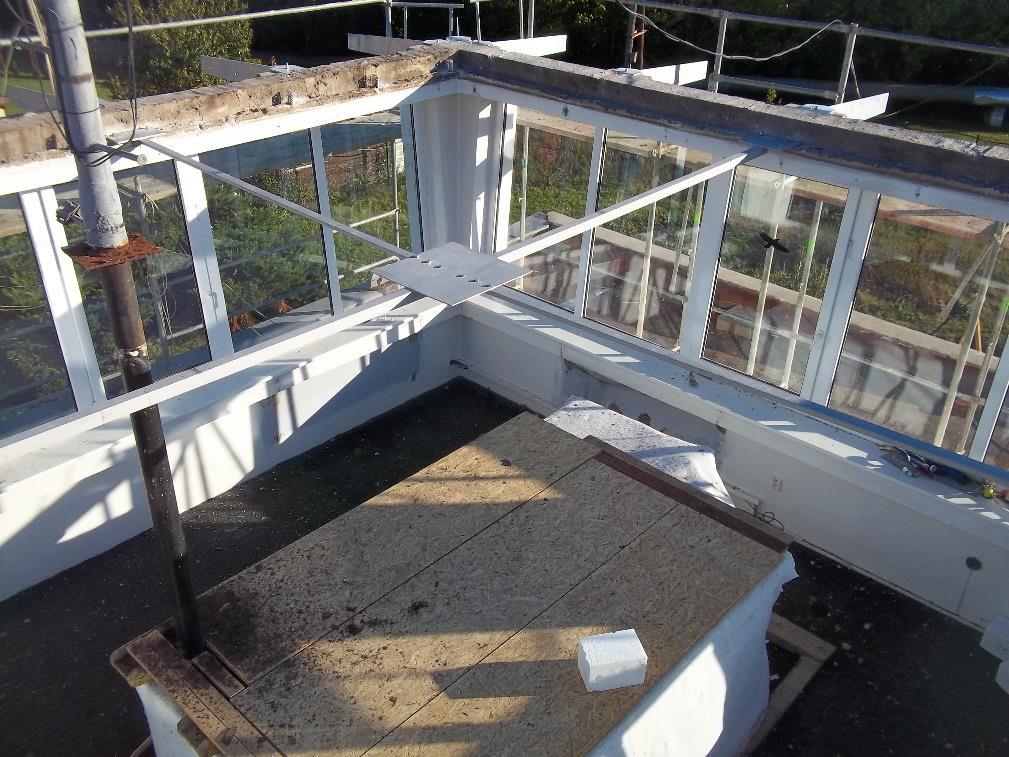

15 BOURACÍ PRÁCE...

16 CO VŠECHNO JSME SI UŽILI ZA PLNÉHO PROVOZU II. Budova komplexní oprava střešního pláště nad 2.NP zateplení štítů a oprava omítky nová střešní krytina z PVC folie nové zábradlí po obvodě střechy nové pochozí lávky na střeše modernizované elektro-boxy na střeše Pozorovatelna nový střešní plášť z deskového bednění tepelné izolace a krytiny z mpvc folie slunolamy na střešní observatoři zateplení stropů nad 1.NP nové zateplení štítů, vyčištění a nátěr fasády podélných stěn výměna nevyhovujících výplní otvorů za nové s potřebnými tepelně technickými parametry. nové dělící konstrukce zděné v 1.NP sádrokartonové v 2.NP výměna kuchyňské linky modernizace ložnic doplněny o umyvadla Podlahy položeno zátěžové PVC v kancelářích, pracovních místnostech a na chodbách kobercová krytina v ložnicích pro sloužící pozorovatele dlažba v hygienických místnostech a podle projektu (např. kotelna) přebroušeny stávající betonové podlahy v garážích, dílně a opatřeny podlahovou stěrkou Úpravy povrchů Stěny opraveny, začištěny, spáry vytmeleny, nové příčky v 1.np opatřeny VC jádrovou omítkou s vrchní jemnou štukovou úpravou všechny prostory vymalovány vnitřní akrylátovou malbou ve 2 nátěrech. Před malbou oškrábány a opatřeny impregnačním nátěrem na fasádách je použita silikátová vnější tenkovrstvá omítka v místě soklů je tenkovrstvá probarvená omítka - vysoce paropropustná, vodě odpudivá stávající fasáda podélných stěn byla očištěna tlakovou vodou a opatřena vrchním sjednocujícím barevným nátěrem

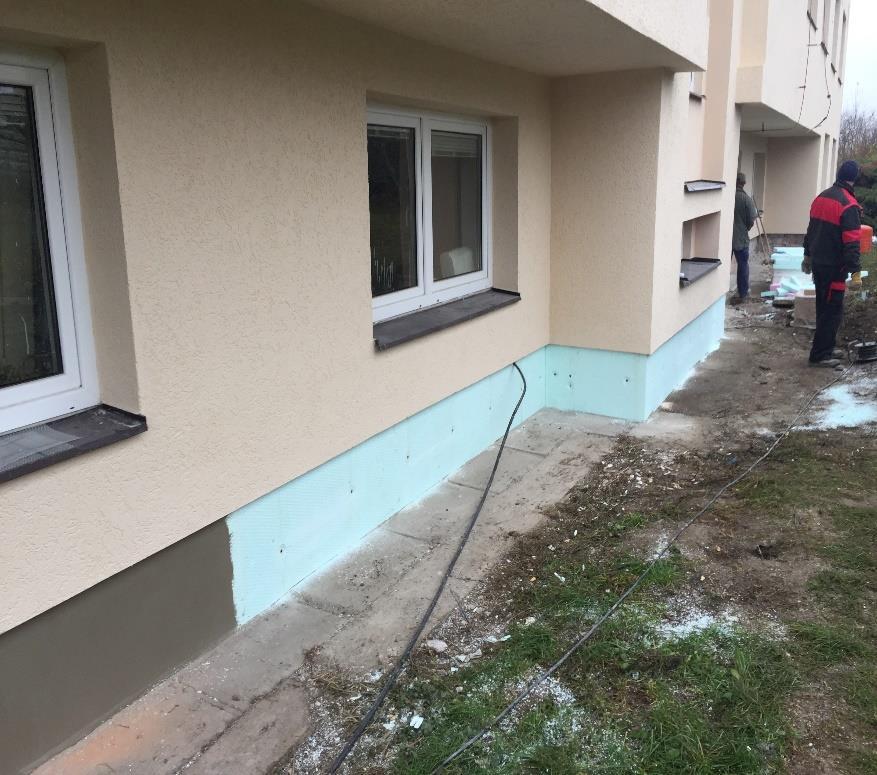

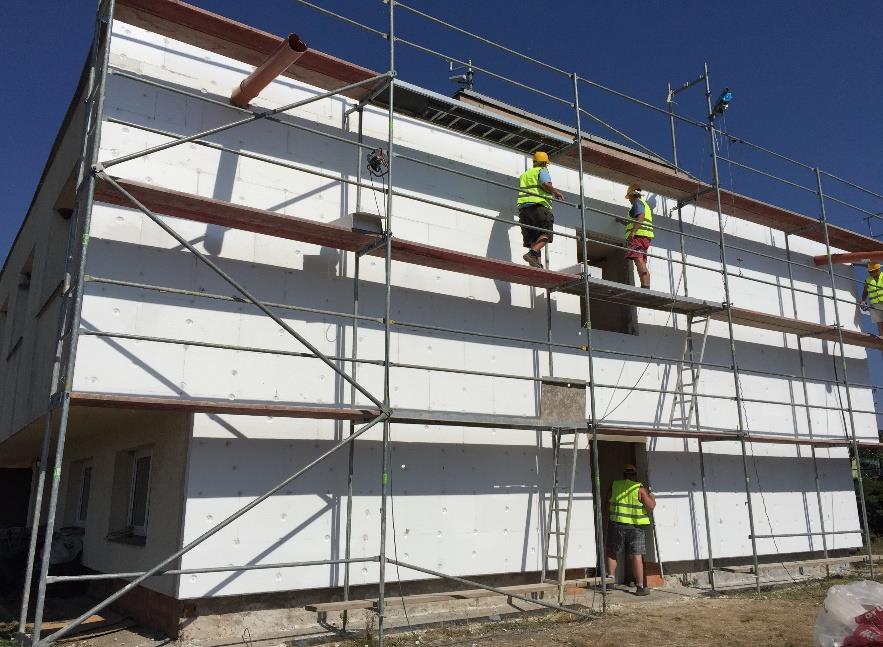

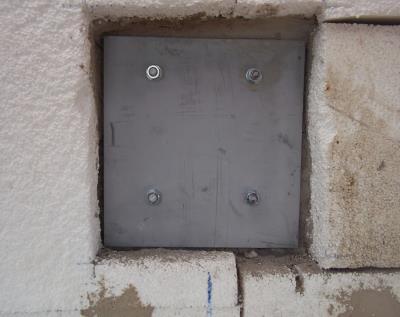

17 A UŽ SE BUDUJE... BUDOVA Zateplení bočních štítů Výměna LUXFERU na schodišti Přikotvení obvodových zdí ke kostře budovy Oprava a probarvení fasády Sokl

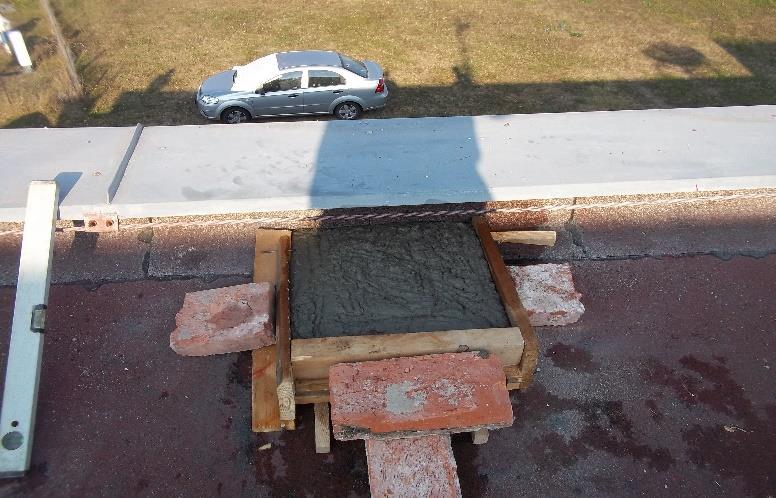

18 A UŽ SE BUDUJE... STŘECHA 1. vrstva

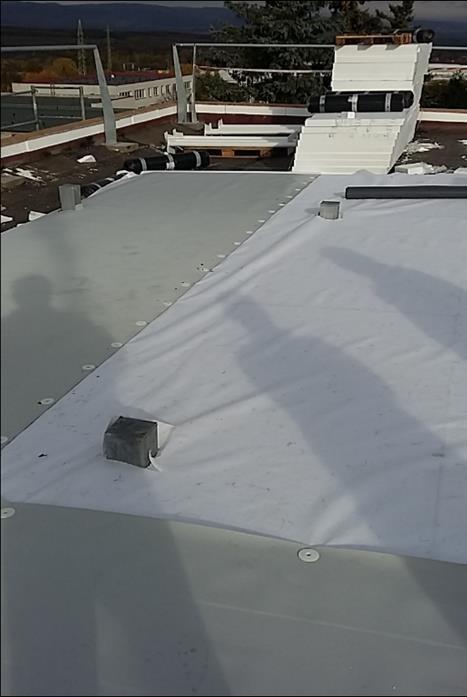

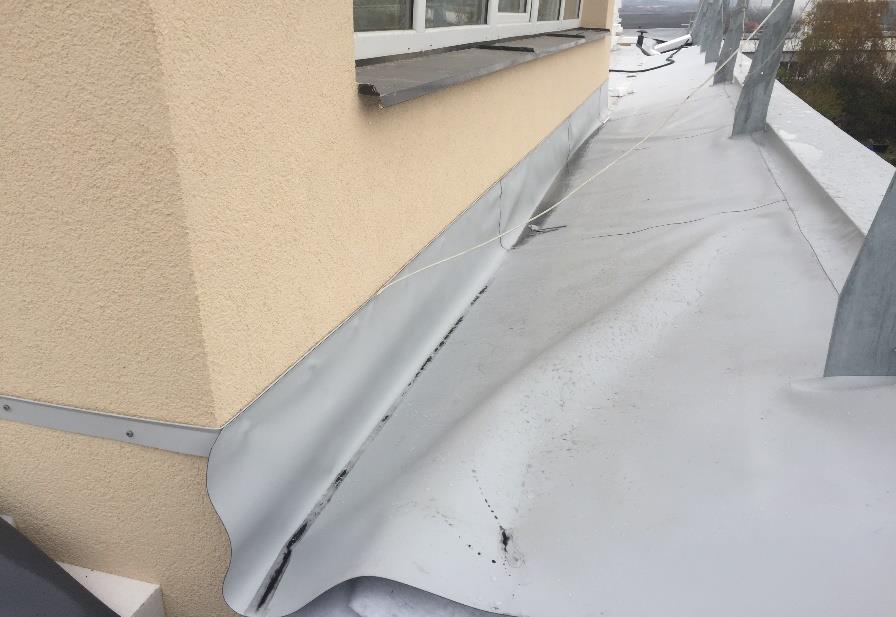

19 A UŽ SE BUDUJE... POŘÁD STŘECHA Polík a fólie

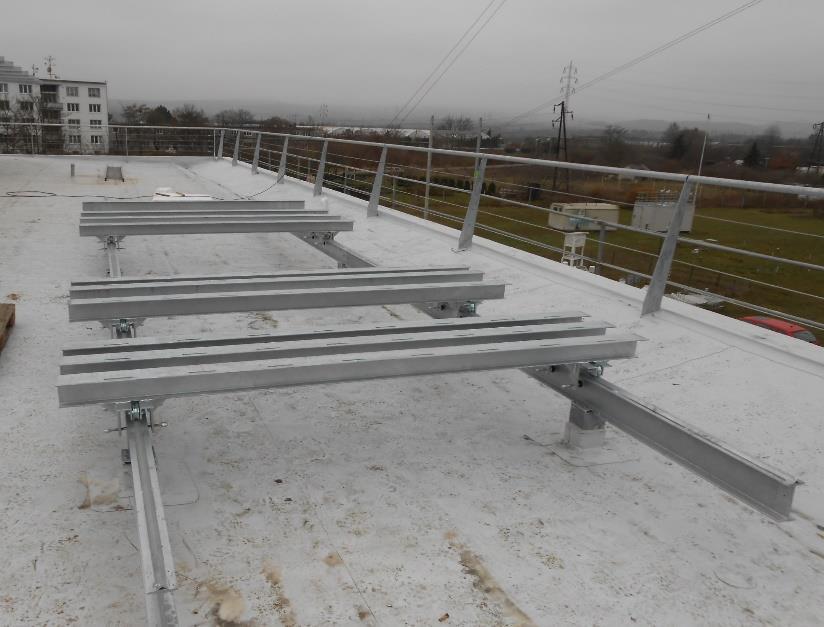

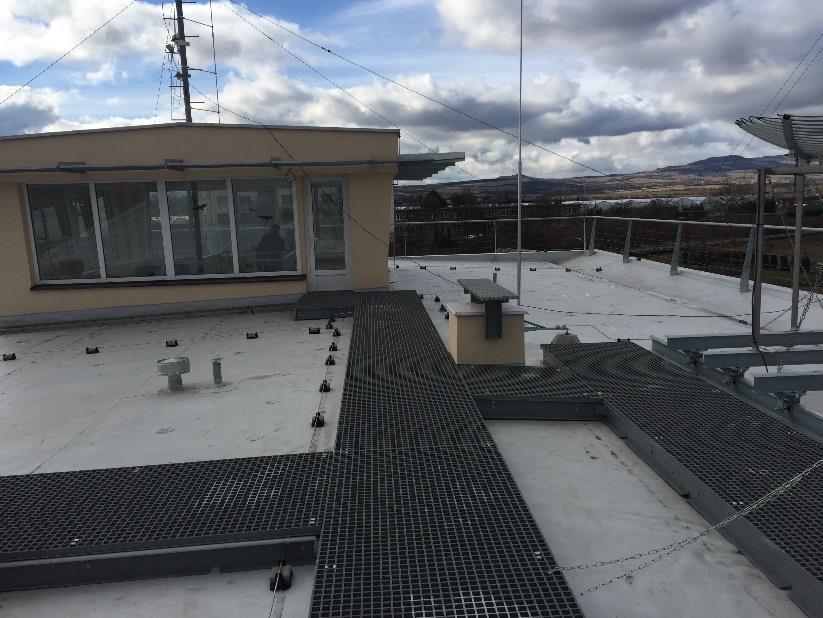

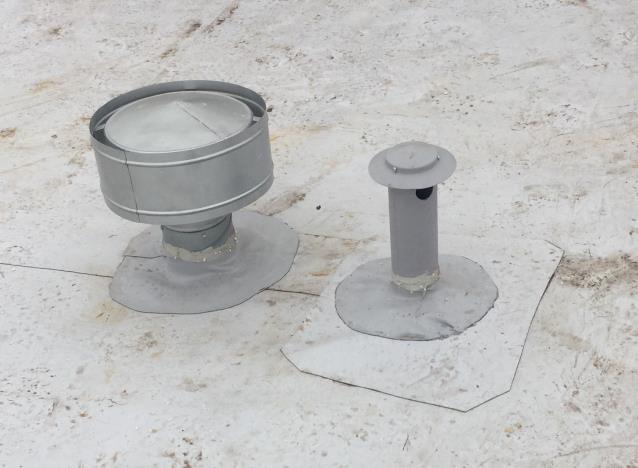

20 A UŽ SE BUDUJE... A JEŠTĚ JEDNOU Aby se tam dalo chodit Odtok vody, ventilace Pro Sodárek

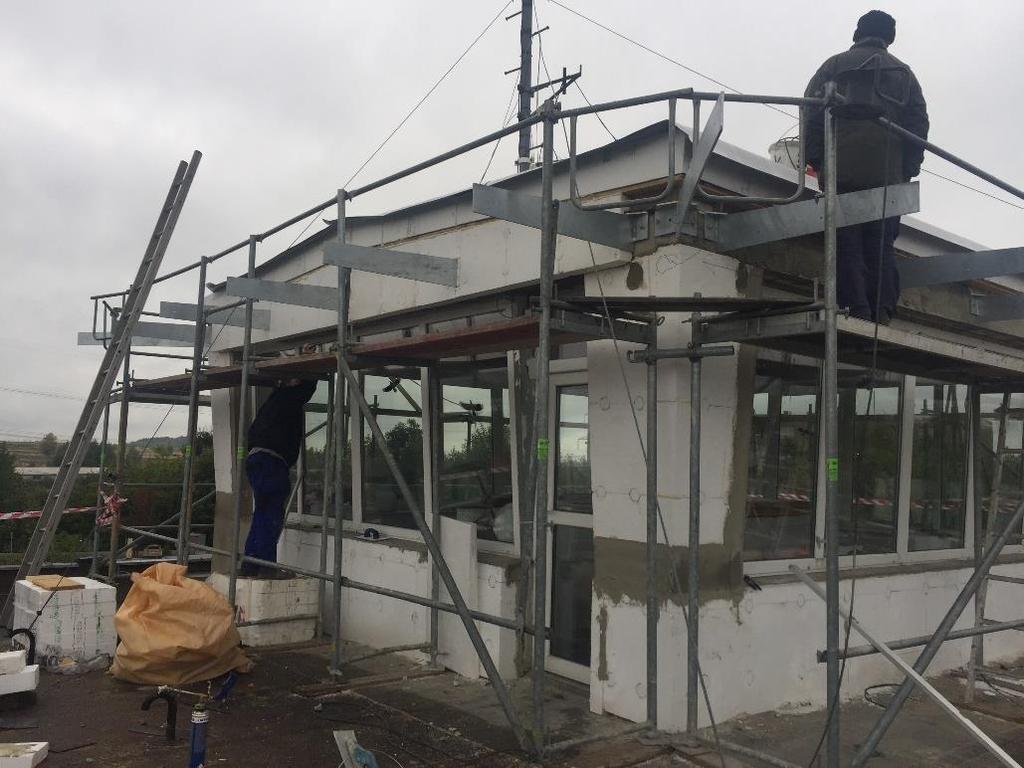

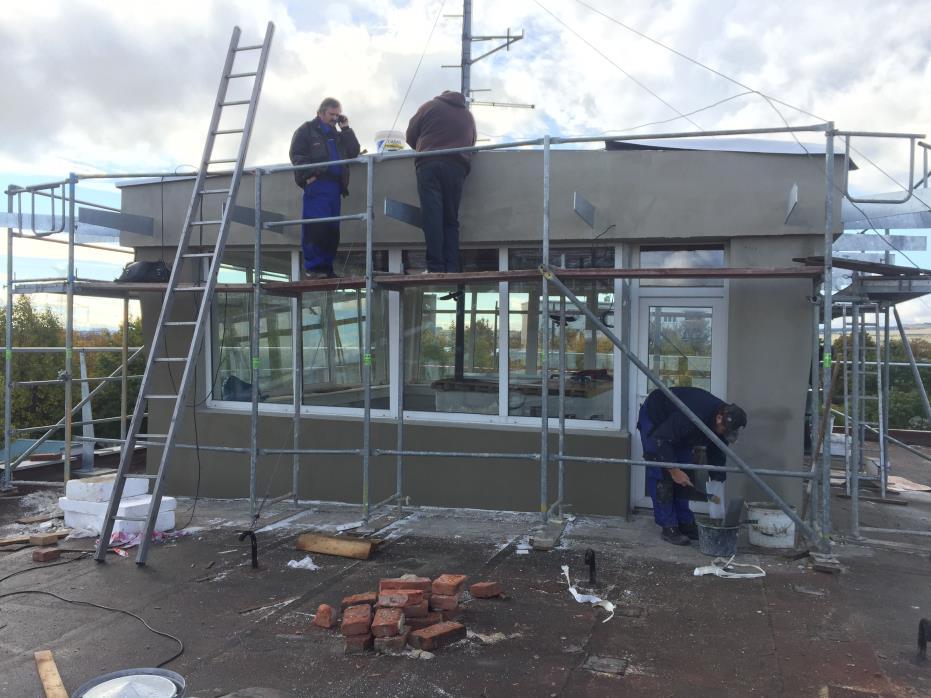

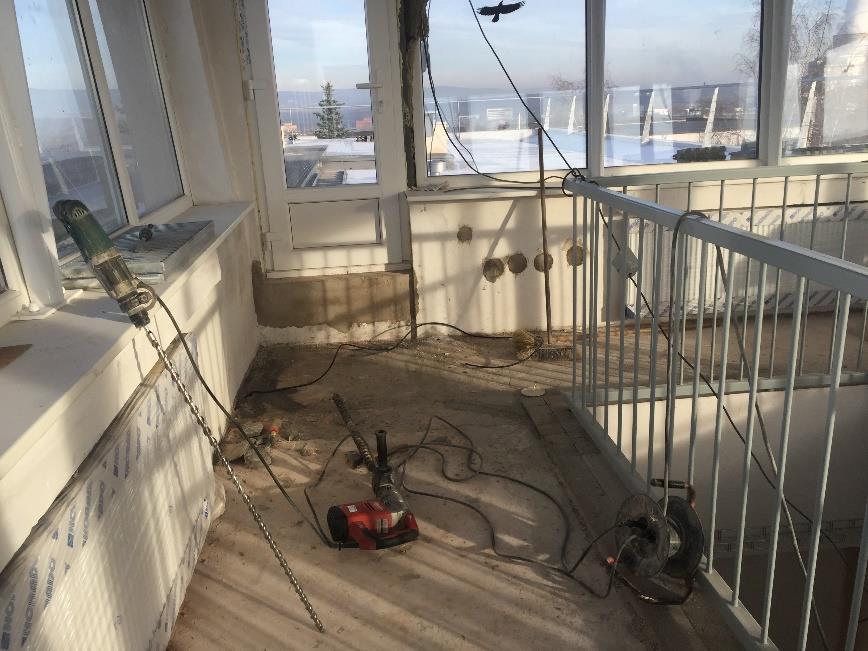

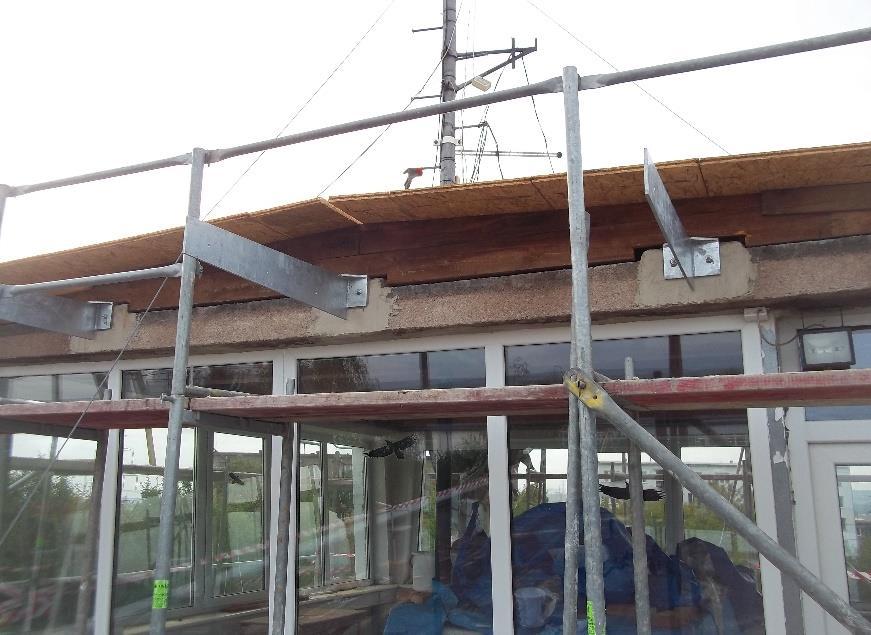

21 A UŽ SE BUDUJE... Pozorovatelna

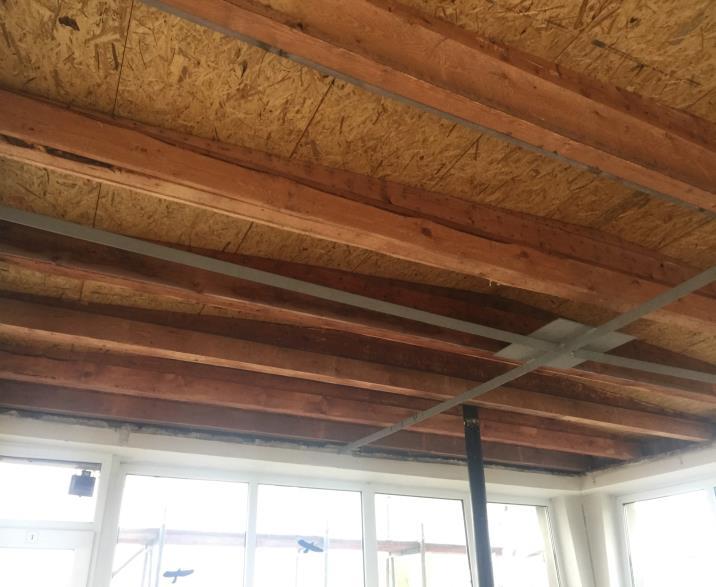

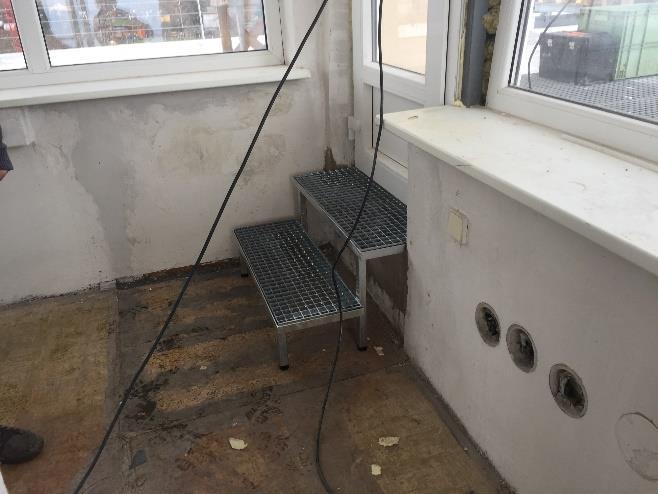

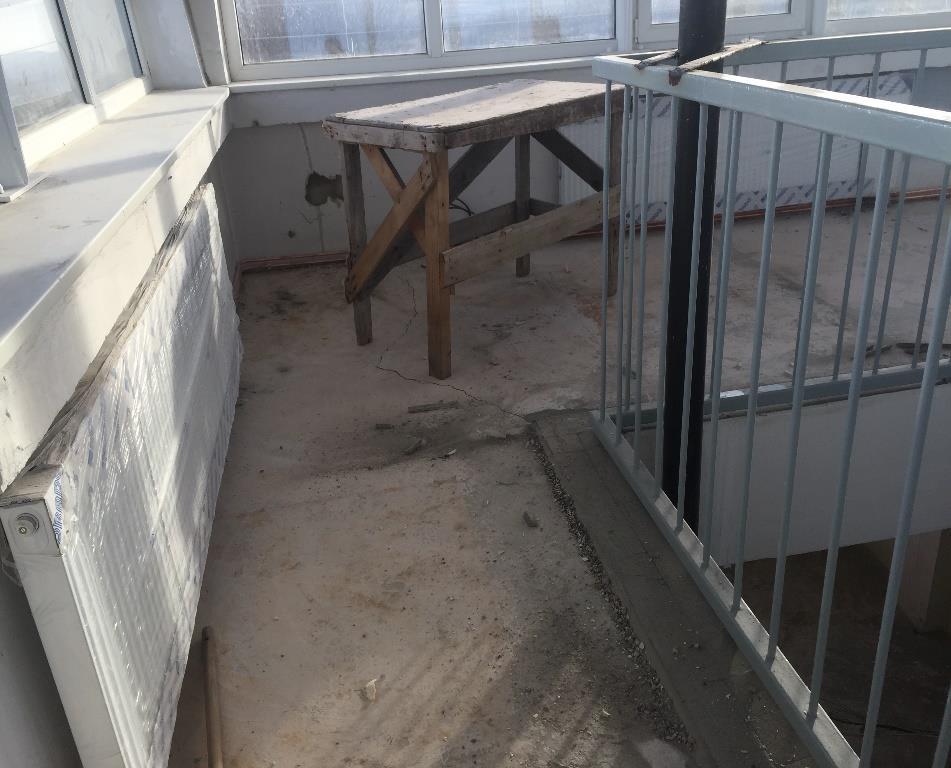

22 A UŽ SE BUDUJE... Střecha Podlaha Topení Podpěry střechy Schůdky ven Slunolamy

23 A UŽ SE BUDUJE... UVNITŘ Příčky Zateplení stropů Omítky a opravy zdí Malování

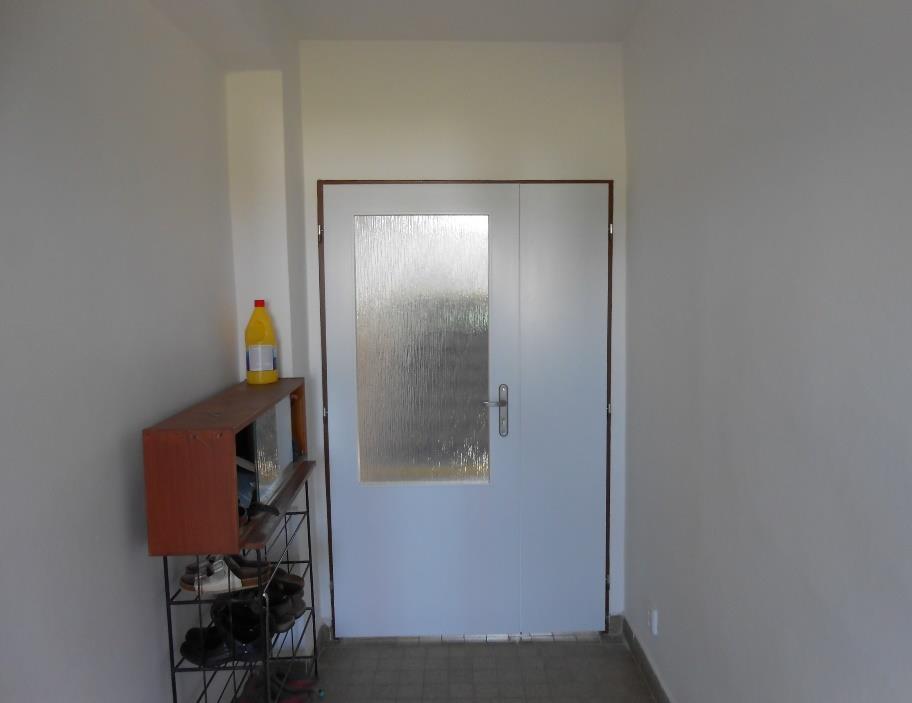

24 A UŽ SE BUDUJE... UVNITŘ Dveře Dveře

25 A UŽ SE BUDUJE... UVNITŘ

26 A UŽ SE BUDUJE... UVNITŘ Podlahy

27 CO VŠECHNO JSME SI UŽILI ZA PLNÉHO PROVOZU III. Izolace v koupelnách, umývárnách a WC jsou pod keramické obklady - provedeny stěrkové hydroizolace do 2m u výkopu pro kanalizaci opravena a doplněna hydroizolační vrstva z živičného hydroizolačního pásu objekt zateplen kontaktním zateplovacím systémem s tepelnou izolací z polystyrenu nad terénem je zdivo 1.NP zatepleno polystyrenem odolným vůči vlhkosti v sádrokartonových příčkách použita minerální izolace tl.40mm ve střešním plášti je položena tepelná izolace ze střešního polystyrenu pro pochůzí střechy na spodní straně stropní konstrukce mezi 1. a 2.NP sendvičová tepelná izolace V 2.NP podhledové stropní kazety s možností rozebrání Elektroinstalace kompletně nové rozvody elektřiny v celé budově, střeše a pozorovatelně hromosvody výměna osvětlení, zásuvek v celé budově nové rozvaděče uvnitř budovy rekonstrukce hlavní rozvodny instalace DA a UPS dodání RACKu do přístrojového výstupu instalace lávek pro datové rozvody v 2NP

28 A UŽ SE BUDUJE... UVNITŘ Elektrický proud

29 A UŽ SE BUDUJE... Elektrický proud

30 STÁLE BUDUJEME... UVNITŘ Vodovody a kanalizace

31 STÁLE BUDUJEME... UVNITŘ Vodovody a kanalizace

32 CO JSME PŘEŽILI Staveniště okolo budovy i uvnitř Velký pohyb cizích lidí a aut Stěhování místností do rezervních prostor a zpět Všudypřítomný hluk a prach A zima!!!! Omezený provoz WC, teplé vody a provoz kuchyňky Několik týdnů proud jen přes prodlužovačky Dalších několik týdnů jsme prakticky nesvítili Provizoria v kancelářích Atd.

33 CO JSME PŘEŽILI

34 CO JSME PŘEŽILI

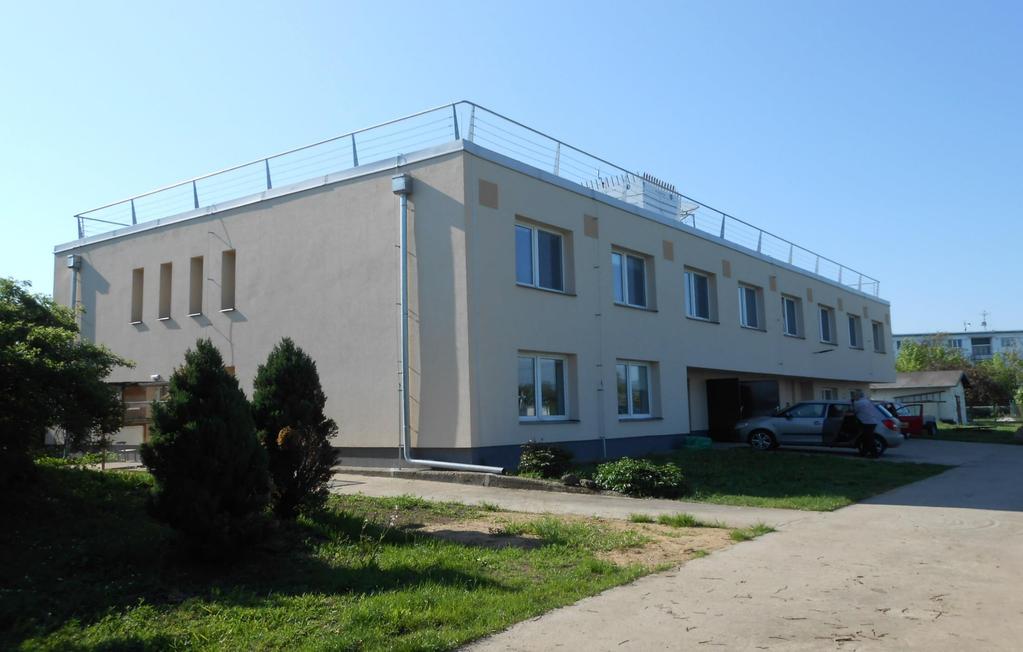

35 ALE TEĎ UŽ BYDLÍME V NOVÉM... Přístrojový výstup Kuchyňka Zasedačka Žaluzie Nové podlahy

36 V NOVÉM... Toalety Sprchy Nový WC u ložnic Umyvadla v ložnicích Hygienický kout v 1NP

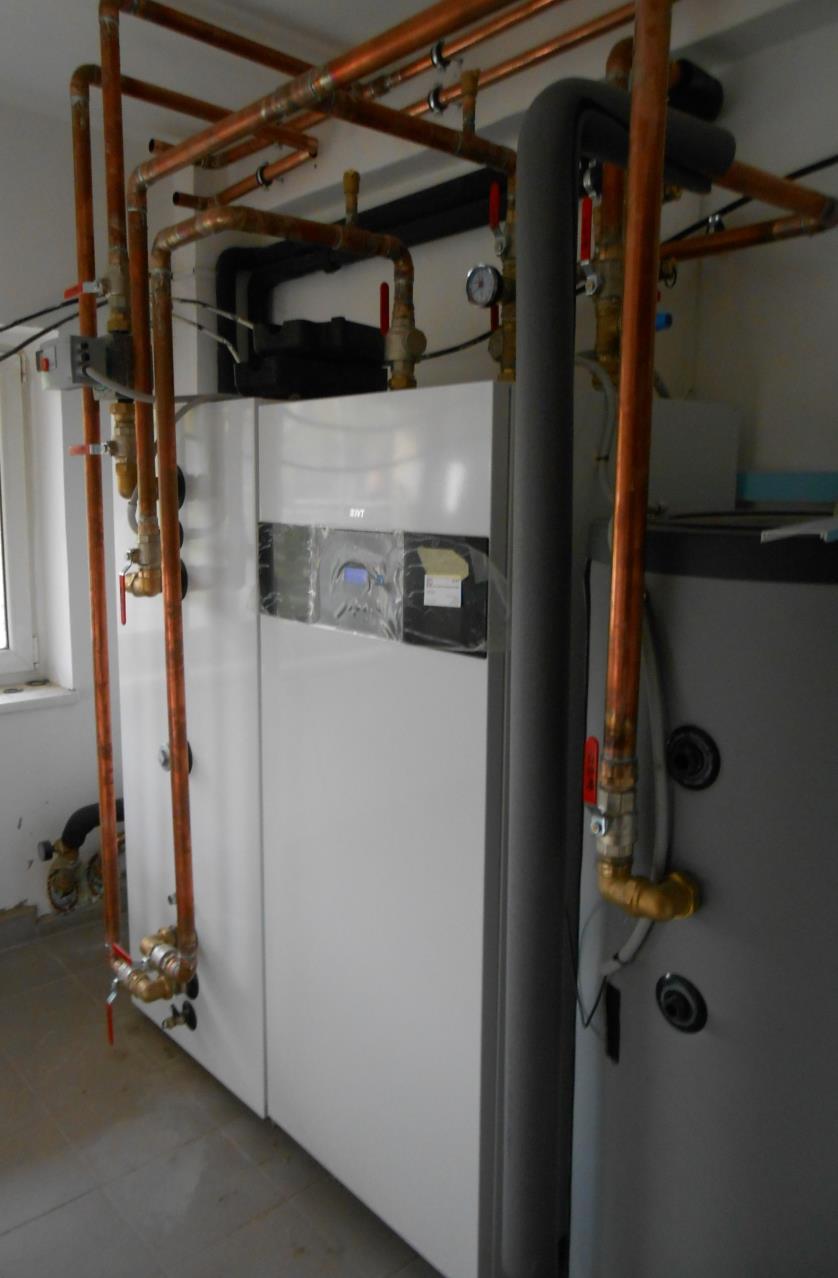

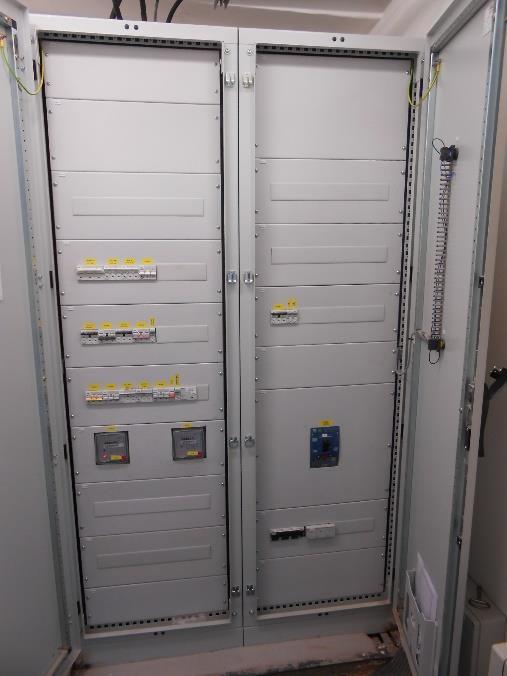

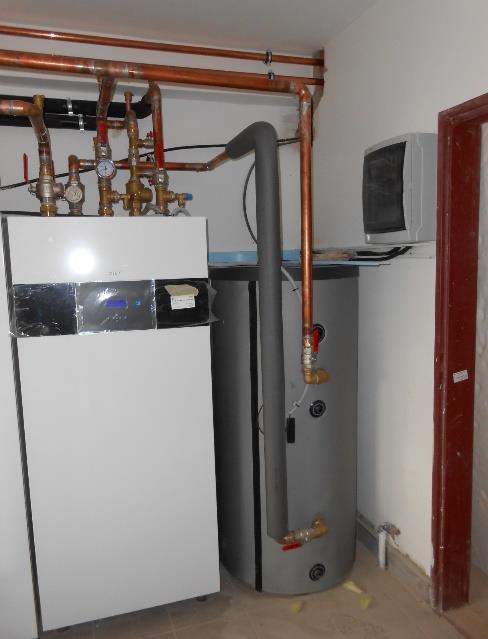

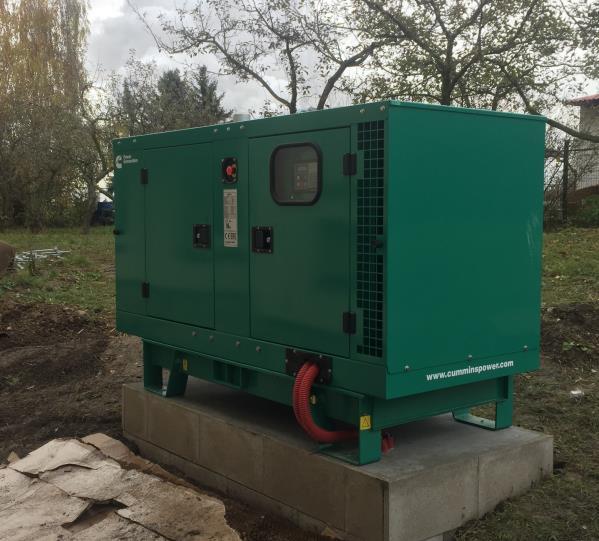

37 DALŠÍ NOVINKY Nový Dieselagregát Prostory pro ARCHIV Tepelné čerpadlo Nová hlavní rozvodna EP Elektrodílna

38 DĚKUJI VŠEM ZA POZORNOST A PŘIJEĎTE SE K NÁM PODÍVAT

39 A NA ZÁVĚR JEŠTĚ PODĚKOVÁNÍ... Vážená paní náměstkyně, v souvislosti s ukončením rekonstrukce budovy Observatoře Tušimice bychom rádi vyjádřili poděkování a uznání všem pracovníkům Úseku ekonomicko-správního, kteří se podíleli na zajištění této akce ve všech jejích etapách počínaje projektovým záměrem, na výběrových řízeních a při realizaci stavby. Zejména je potřeba vyzvednout podíl pracovníků Oddělení investic Ing. Hany Návojové a Ing. Lukáše Tajbla, jejichž vstřícnost a profesionální přístup umožnily překonat řadu problémů, které se při realizaci tak náročné akce nevyhnutelně vyskytly. Zdařilá rekonstrukce observatoře vytvořila perspektivní infrastrukturu pro zavádění moderních měřicích metod a soudobým standardům odpovídající pracovní prostředí na několik následujících desetiletí. O výsledku této úspěšné akce se můžete přesvědčit při osobní návštěvě Observatoře Tušimice, na kterou máme to potěšení Vás pozvat. RNDr. Josef Keder, CSc. Vedoucí OBT RNDr. Jan Macoun, PhD. náměstek ředitele pro ochranu čistoty ovzduší

40 ... A ROZLOUČENÍ S NAŠÍ PATYNOU
