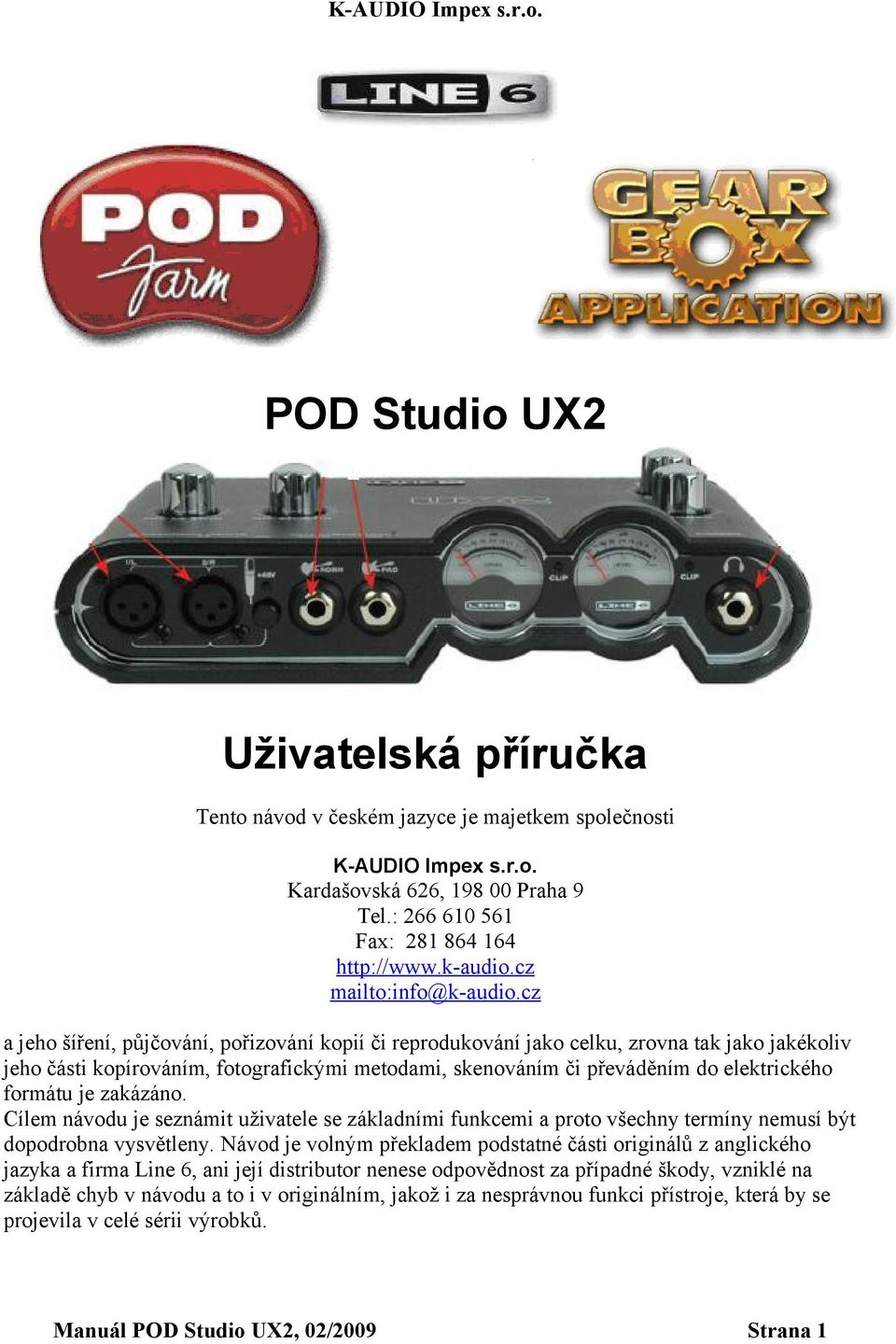

1 POD Studio UX2 Uživatelská příručka Tento návod v českém jazyce je majetkem společnosti Kardašovská 626, Praha 9 Tel.: Fax: mailto:info@k-audio.cz a jeho šíření, půjčování, pořizování kopií či reprodukování jako celku, zrovna tak jako jakékoliv jeho části kopírováním, fotografickými metodami, skenováním či převáděním do elektrického formátu je zakázáno. Cílem návodu je seznámit uživatele se základními funkcemi a proto všechny termíny nemusí být dopodrobna vysvětleny. Návod je volným překladem podstatné části originálů z anglického jazyka a firma Line 6, ani její distributor nenese odpovědnost za případné škody, vzniklé na základě chyb v návodu a to i v originálním, jakož i za nesprávnou funkci přístroje, která by se projevila v celé sérii výrobků. Manuál POD Studio UX2, 02/2009 Strana 1

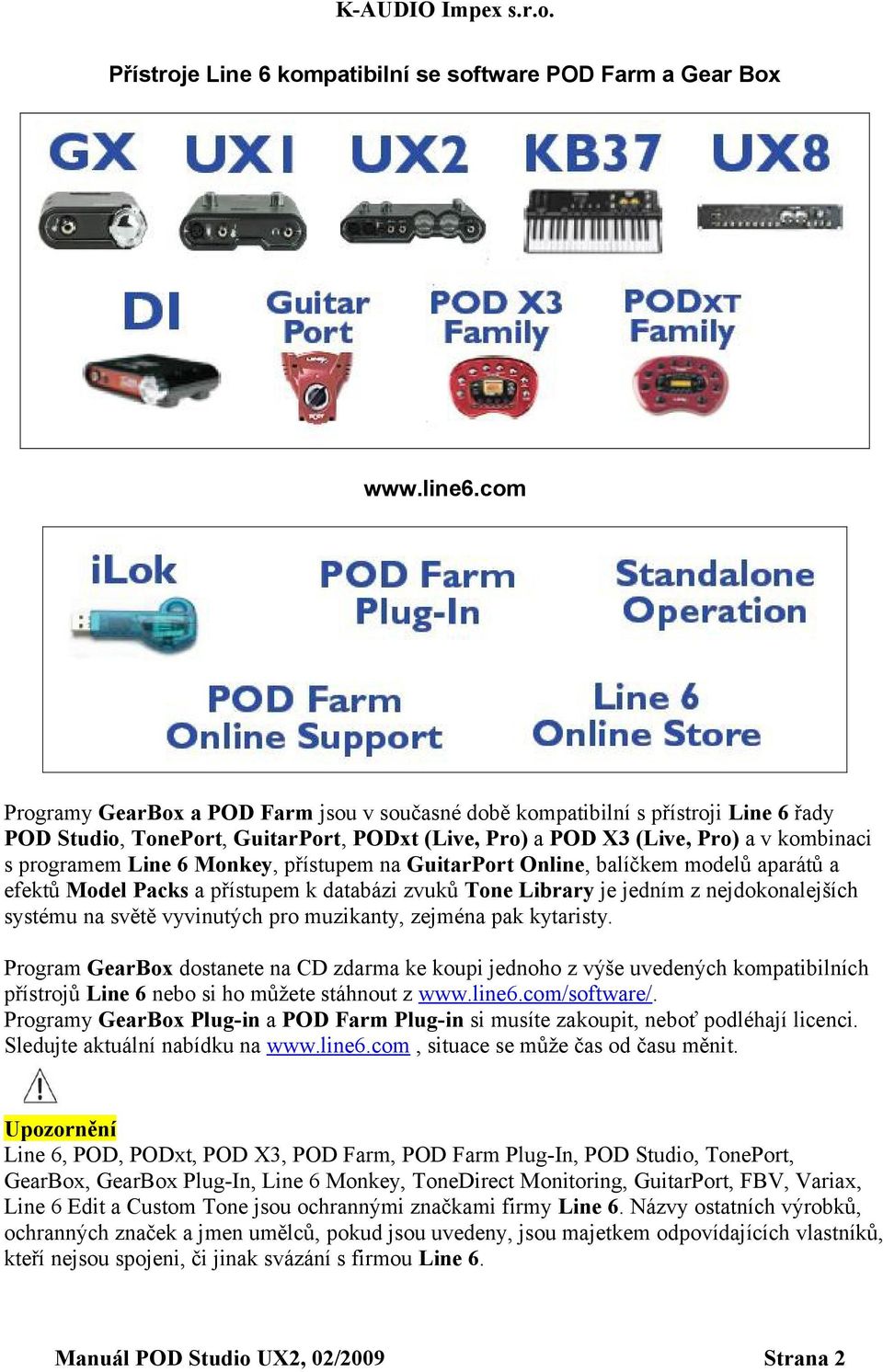

2 Přístroje Line 6 kompatibilní se software POD Farm a Gear Box Programy GearBox a POD Farm jsou v současné době kompatibilní s přístroji Line 6 řady POD Studio, TonePort, GuitarPort, PODxt (Live, Pro) a POD X3 (Live, Pro) a v kombinaci s programem Line 6 Monkey, přístupem na GuitarPort Online, balíčkem modelů aparátů a efektů Model Packs a přístupem k databázi zvuků Tone Library je jedním z nejdokonalejších systému na světě vyvinutých pro muzikanty, zejména pak kytaristy. Program GearBox dostanete na CD zdarma ke koupi jednoho z výše uvedených kompatibilních přístrojů Line 6 nebo si ho můžete stáhnout z Programy GearBox Plug-in a POD Farm Plug-in si musíte zakoupit, neboť podléhají licenci. Sledujte aktuální nabídku na situace se může čas od času měnit. Upozornění Line 6, POD, PODxt, POD X3, POD Farm, POD Farm Plug-In, POD Studio, TonePort, GearBox, GearBox Plug-In, Line 6 Monkey, ToneDirect Monitoring, GuitarPort, FBV, Variax, Line 6 Edit a Custom Tone jsou ochrannými značkami firmy Line 6. Názvy ostatních výrobků, ochranných značek a jmen umělců, pokud jsou uvedeny, jsou majetkem odpovídajících vlastníků, kteří nejsou spojeni, či jinak svázání s firmou Line 6. Manuál POD Studio UX2, 02/2009 Strana 2

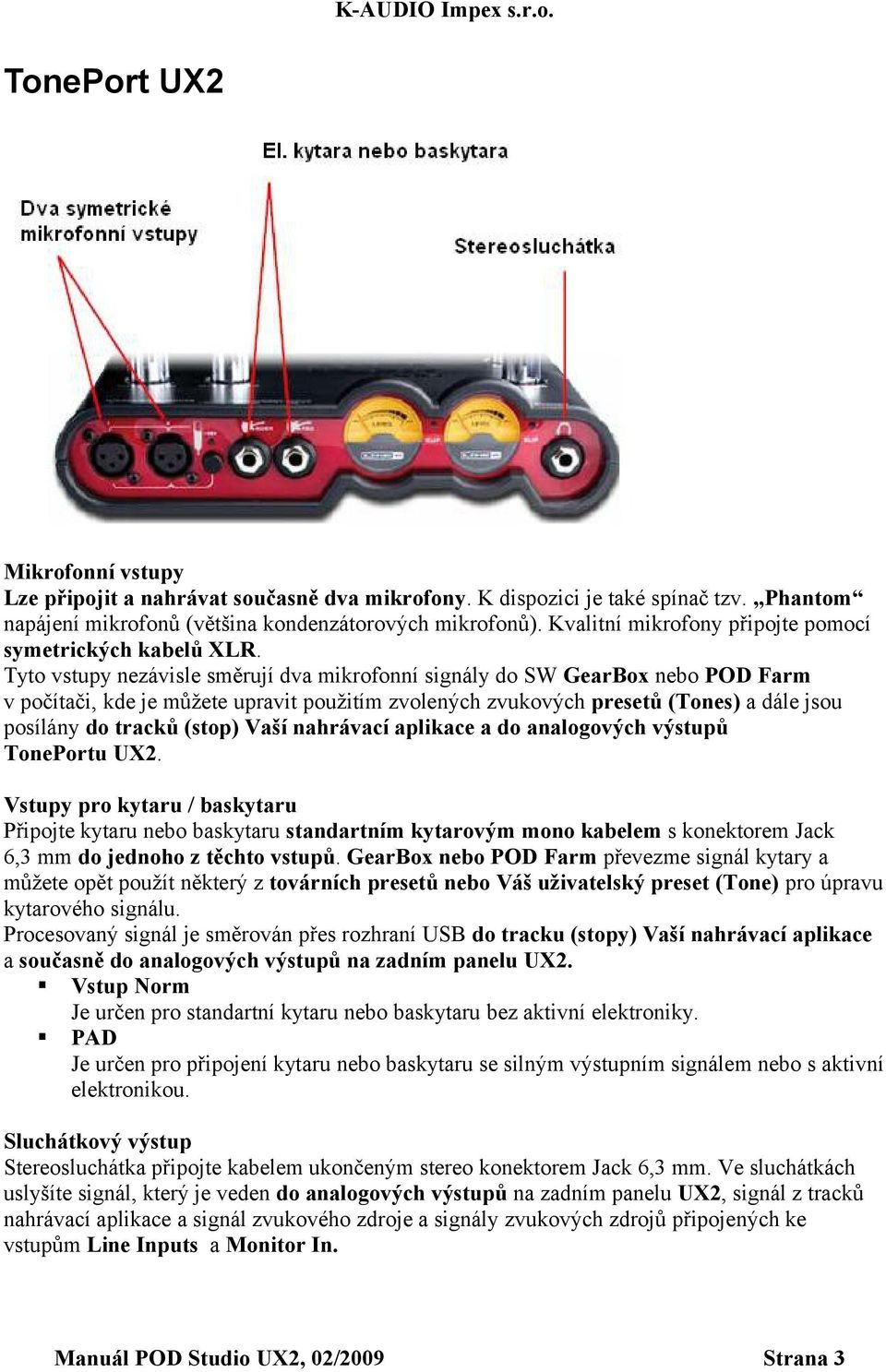

3 TonePort UX2 Mikrofonní vstupy Lze připojit a nahrávat současně dva mikrofony. K dispozici je také spínač tzv. Phantom napájení mikrofonů (většina kondenzátorových mikrofonů). Kvalitní mikrofony připojte pomocí symetrických kabelů XLR. Tyto vstupy nezávisle směrují dva mikrofonní signály do SW GearBox nebo POD Farm v počítači, kde je můžete upravit použitím zvolených zvukových presetů (Tones) a dále jsou posílány do tracků (stop) Vaší nahrávací aplikace a do analogových výstupů TonePortu UX2. Vstupy pro kytaru / baskytaru Připojte kytaru nebo baskytaru standartním kytarovým mono kabelem s konektorem Jack 6,3 mm do jednoho z těchto vstupů. GearBox nebo POD Farm převezme signál kytary a můžete opět použít některý z továrních presetů nebo Váš uživatelský preset (Tone) pro úpravu kytarového signálu. Procesovaný signál je směrován přes rozhraní USB do tracku (stopy) Vaší nahrávací aplikace a současně do analogových výstupů na zadním panelu UX2. Vstup Norm Je určen pro standartní kytaru nebo baskytaru bez aktivní elektroniky. PAD Je určen pro připojení kytaru nebo baskytaru se silným výstupním signálem nebo s aktivní elektronikou. Sluchátkový výstup Stereosluchátka připojte kabelem ukončeným stereo konektorem Jack 6,3 mm. Ve sluchátkách uslyšíte signál, který je veden do analogových výstupů na zadním panelu UX2, signál z tracků nahrávací aplikace a signál zvukového zdroje a signály zvukových zdrojů připojených ke vstupům Line Inputs a Monitor In. Manuál POD Studio UX2, 02/2009 Strana 3

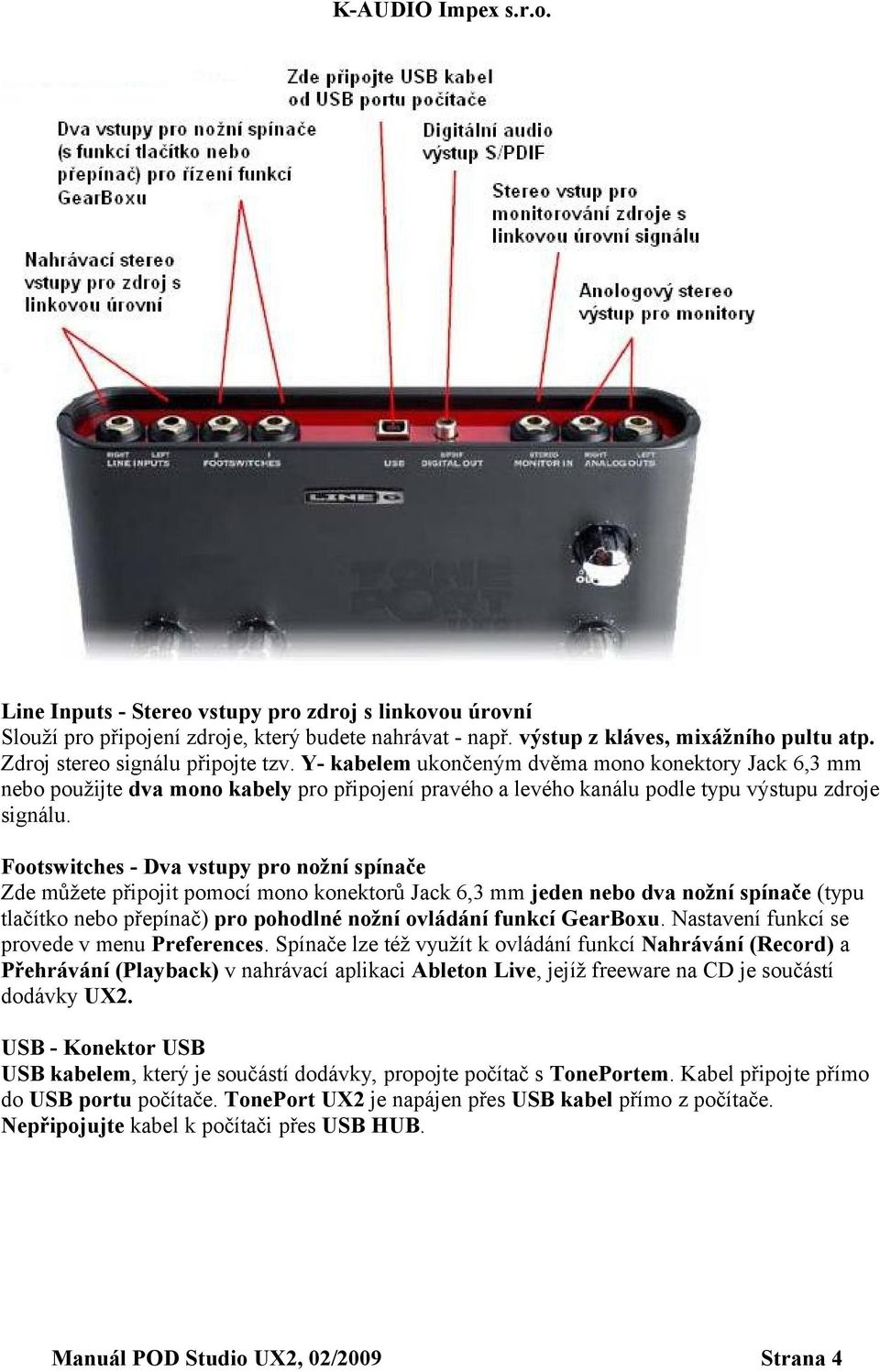

4 Line Inputs - Stereo vstupy pro zdroj s linkovou úrovní Slouží pro připojení zdroje, který budete nahrávat - např. výstup z kláves, mixážního pultu atp. Zdroj stereo signálu připojte tzv. Y- kabelem ukončeným dvěma mono konektory Jack 6,3 mm nebo použijte dva mono kabely pro připojení pravého a levého kanálu podle typu výstupu zdroje signálu. Footswitches - Dva vstupy pro nožní spínače Zde můžete připojit pomocí mono konektorů Jack 6,3 mm jeden nebo dva nožní spínače (typu tlačítko nebo přepínač) pro pohodlné nožní ovládání funkcí GearBoxu. Nastavení funkcí se provede v menu Preferences. Spínače lze též využít k ovládání funkcí Nahrávání (Record) a Přehrávání (Playback) v nahrávací aplikaci Ableton Live, jejíž freeware na CD je součástí dodávky UX2. USB - Konektor USB USB kabelem, který je součástí dodávky, propojte počítač s TonePortem. Kabel připojte přímo do USB portu počítače. TonePort UX2 je napájen přes USB kabel přímo z počítače. Nepřipojujte kabel k počítači přes USB HUB. Manuál POD Studio UX2, 02/2009 Strana 4

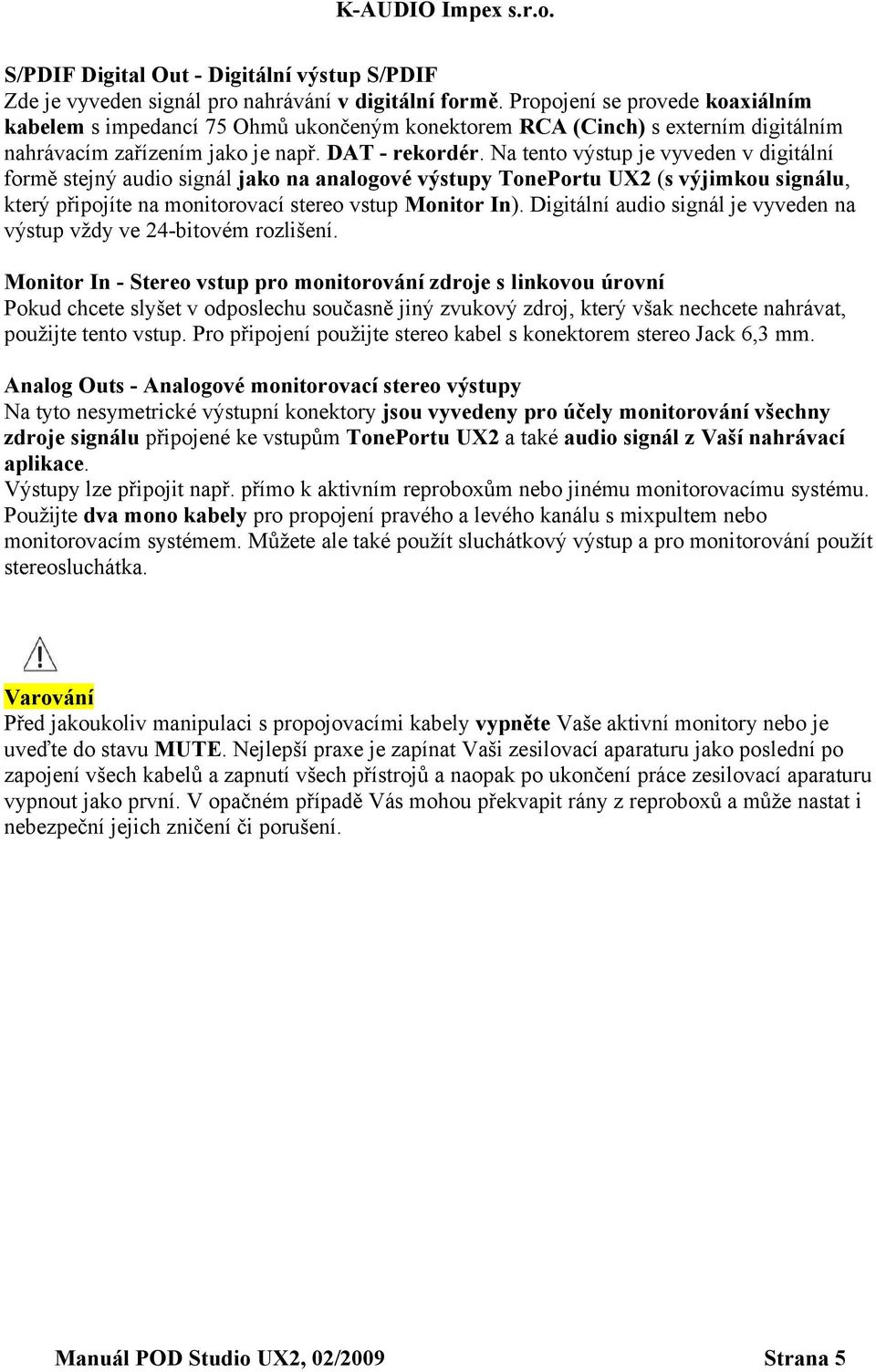

5 S/PDIF Digital Out - Digitální výstup S/PDIF Zde je vyveden signál pro nahrávání v digitální formě. Propojení se provede koaxiálním kabelem s impedancí 75 Ohmů ukončeným konektorem RCA (Cinch) s externím digitálním nahrávacím zařízením jako je např. DAT - rekordér. Na tento výstup je vyveden v digitální formě stejný audio signál jako na analogové výstupy TonePortu UX2 (s výjimkou signálu, který připojíte na monitorovací stereo vstup Monitor In). Digitální audio signál je vyveden na výstup vždy ve 24-bitovém rozlišení. Monitor In - Stereo vstup pro monitorování zdroje s linkovou úrovní Pokud chcete slyšet v odposlechu současně jiný zvukový zdroj, který však nechcete nahrávat, použijte tento vstup. Pro připojení použijte stereo kabel s konektorem stereo Jack 6,3 mm. Analog Outs - Analogové monitorovací stereo výstupy Na tyto nesymetrické výstupní konektory jsou vyvedeny pro účely monitorování všechny zdroje signálu připojené ke vstupům TonePortu UX2 a také audio signál z Vaší nahrávací aplikace. Výstupy lze připojit např. přímo k aktivním reproboxům nebo jinému monitorovacímu systému. Použijte dva mono kabely pro propojení pravého a levého kanálu s mixpultem nebo monitorovacím systémem. Můžete ale také použít sluchátkový výstup a pro monitorování použít stereosluchátka. Varování Před jakoukoliv manipulaci s propojovacími kabely vypněte Vaše aktivní monitory nebo je uveďte do stavu MUTE. Nejlepší praxe je zapínat Vaši zesilovací aparaturu jako poslední po zapojení všech kabelů a zapnutí všech přístrojů a naopak po ukončení práce zesilovací aparaturu vypnout jako první. V opačném případě Vás mohou překvapit rány z reproboxů a může nastat i nebezpeční jejich zničení či porušení. Manuál POD Studio UX2, 02/2009 Strana 5

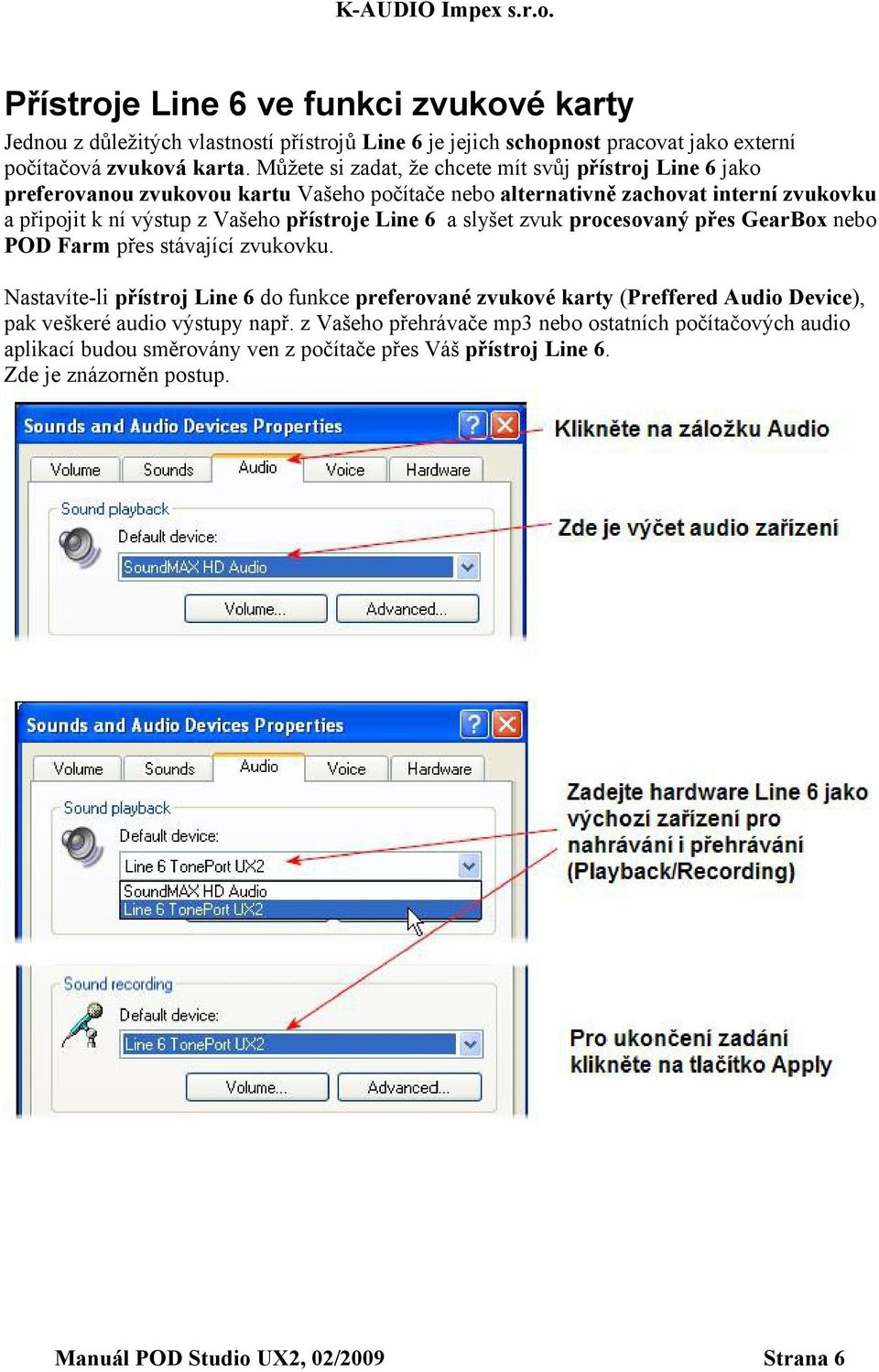

6 Přístroje Line 6 ve funkci zvukové karty Jednou z důležitých vlastností přístrojů Line 6 je jejich schopnost pracovat jako externí počítačová zvuková karta. Můžete si zadat, že chcete mít svůj přístroj Line 6 jako preferovanou zvukovou kartu Vašeho počítače nebo alternativně zachovat interní zvukovku a připojit k ní výstup z Vašeho přístroje Line 6 a slyšet zvuk procesovaný přes GearBox nebo POD Farm přes stávající zvukovku. Nastavíte-li přístroj Line 6 do funkce preferované zvukové karty (Preffered Audio Device), pak veškeré audio výstupy např. z Vašeho přehrávače mp3 nebo ostatních počítačových audio aplikací budou směrovány ven z počítače přes Váš přístroj Line 6. Zde je znázorněn postup. Manuál POD Studio UX2, 02/2009 Strana 6

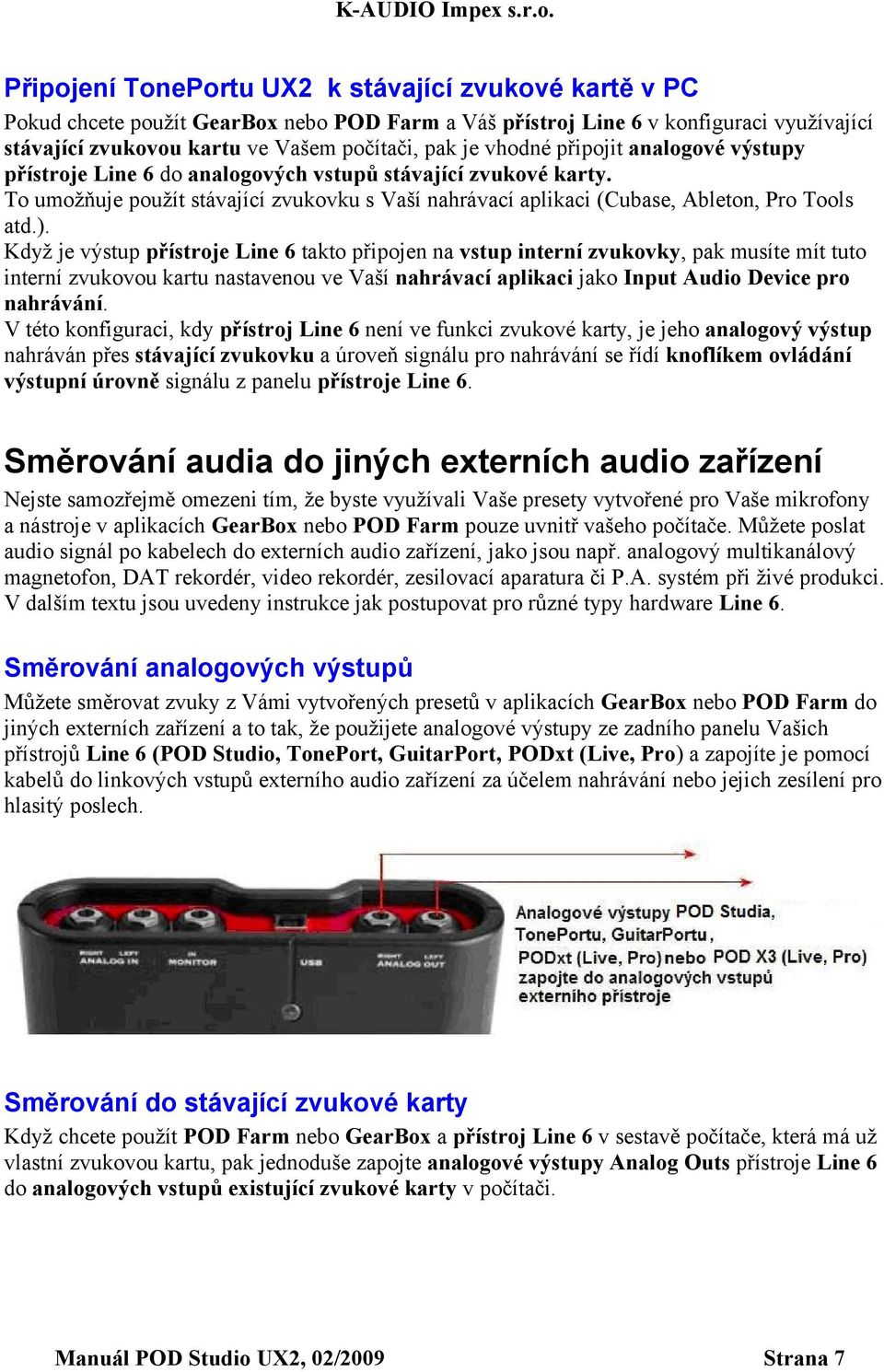

7 Připojení TonePortu UX2 k stávající zvukové kartě v PC Pokud chcete použít GearBox nebo POD Farm a Váš přístroj Line 6 v konfiguraci využívající stávající zvukovou kartu ve Vašem počítači, pak je vhodné připojit analogové výstupy přístroje Line 6 do analogových vstupů stávající zvukové karty. To umožňuje použít stávající zvukovku s Vaší nahrávací aplikaci (Cubase, Ableton, Pro Tools atd.). Když je výstup přístroje Line 6 takto připojen na vstup interní zvukovky, pak musíte mít tuto interní zvukovou kartu nastavenou ve Vaší nahrávací aplikaci jako Input Audio Device pro nahrávání. V této konfiguraci, kdy přístroj Line 6 není ve funkci zvukové karty, je jeho analogový výstup nahráván přes stávající zvukovku a úroveň signálu pro nahrávání se řídí knoflíkem ovládání výstupní úrovně signálu z panelu přístroje Line 6. Směrování audia do jiných externích audio zařízení Nejste samozřejmě omezeni tím, že byste využívali Vaše presety vytvořené pro Vaše mikrofony a nástroje v aplikacích GearBox nebo POD Farm pouze uvnitř vašeho počítače. Můžete poslat audio signál po kabelech do externích audio zařízení, jako jsou např. analogový multikanálový magnetofon, DAT rekordér, video rekordér, zesilovací aparatura či P.A. systém při živé produkci. V dalším textu jsou uvedeny instrukce jak postupovat pro různé typy hardware Line 6. Směrování analogových výstupů Můžete směrovat zvuky z Vámi vytvořených presetů v aplikacích GearBox nebo POD Farm do jiných externích zařízení a to tak, že použijete analogové výstupy ze zadního panelu Vašich přístrojů Line 6 (POD Studio, TonePort, GuitarPort, PODxt (Live, Pro) a zapojíte je pomocí kabelů do linkových vstupů externího audio zařízení za účelem nahrávání nebo jejich zesílení pro hlasitý poslech. Směrování do stávající zvukové karty Když chcete použít POD Farm nebo GearBox a přístroj Line 6 v sestavě počítače, která má už vlastní zvukovou kartu, pak jednoduše zapojte analogové výstupy Analog Outs přístroje Line 6 do analogových vstupů existující zvukové karty v počítači. Manuál POD Studio UX2, 02/2009 Strana 7

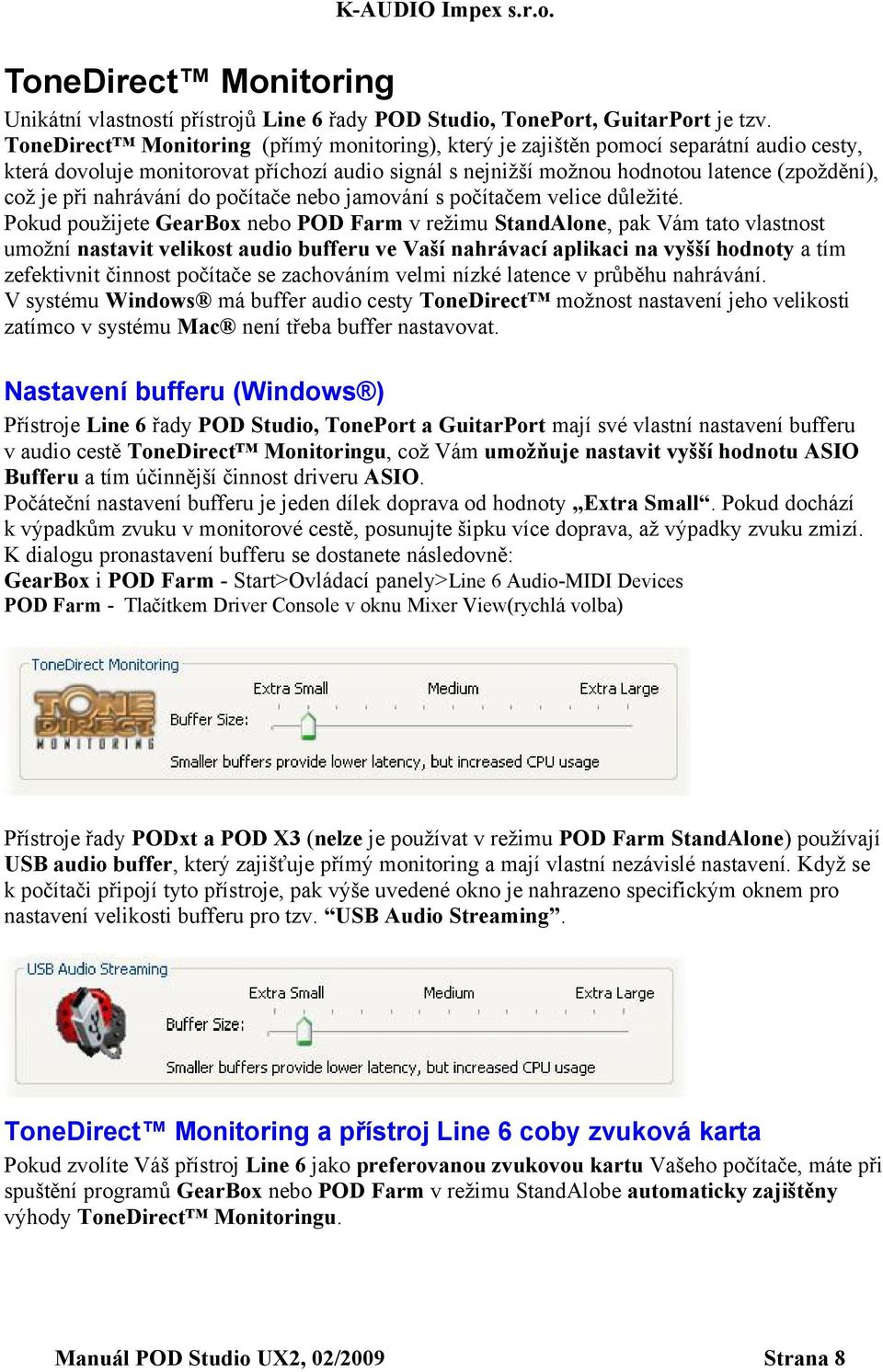

8 ToneDirect Monitoring Unikátní vlastností přístrojů Line 6 řady POD Studio, TonePort, GuitarPort je tzv. ToneDirect Monitoring (přímý monitoring), který je zajištěn pomocí separátní audio cesty, která dovoluje monitorovat příchozí audio signál s nejnižší možnou hodnotou latence (zpoždění), což je při nahrávání do počítače nebo jamování s počítačem velice důležité. Pokud použijete GearBox nebo POD Farm v režimu StandAlone, pak Vám tato vlastnost umožní nastavit velikost audio bufferu ve Vaší nahrávací aplikaci na vyšší hodnoty a tím zefektivnit činnost počítače se zachováním velmi nízké latence v průběhu nahrávání. V systému Windows má buffer audio cesty ToneDirect možnost nastavení jeho velikosti zatímco v systému Mac není třeba buffer nastavovat. Nastavení bufferu (Windows ) Přístroje Line 6 řady POD Studio, TonePort a GuitarPort mají své vlastní nastavení bufferu v audio cestě ToneDirect Monitoringu, což Vám umožňuje nastavit vyšší hodnotu ASIO Bufferu a tím účinnější činnost driveru ASIO. Počáteční nastavení bufferu je jeden dílek doprava od hodnoty Extra Small. Pokud dochází k výpadkům zvuku v monitorové cestě, posunujte šipku více doprava, až výpadky zvuku zmizí. K dialogu pronastavení bufferu se dostanete následovně: GearBox i POD Farm - Start>Ovládací panely>line 6 Audio-MIDI Devices POD Farm - Tlačítkem Driver Console v oknu Mixer View(rychlá volba) Přístroje řady PODxt a POD X3 (nelze je používat v režimu POD Farm StandAlone) používají USB audio buffer, který zajišťuje přímý monitoring a mají vlastní nezávislé nastavení. Když se k počítači připojí tyto přístroje, pak výše uvedené okno je nahrazeno specifickým oknem pro nastavení velikosti bufferu pro tzv. USB Audio Streaming. ToneDirect Monitoring a přístroj Line 6 coby zvuková karta Pokud zvolíte Váš přístroj Line 6 jako preferovanou zvukovou kartu Vašeho počítače, máte při spuštění programů GearBox nebo POD Farm v režimu StandAlobe automaticky zajištěny výhody ToneDirect Monitoringu. Manuál POD Studio UX2, 02/2009 Strana 8

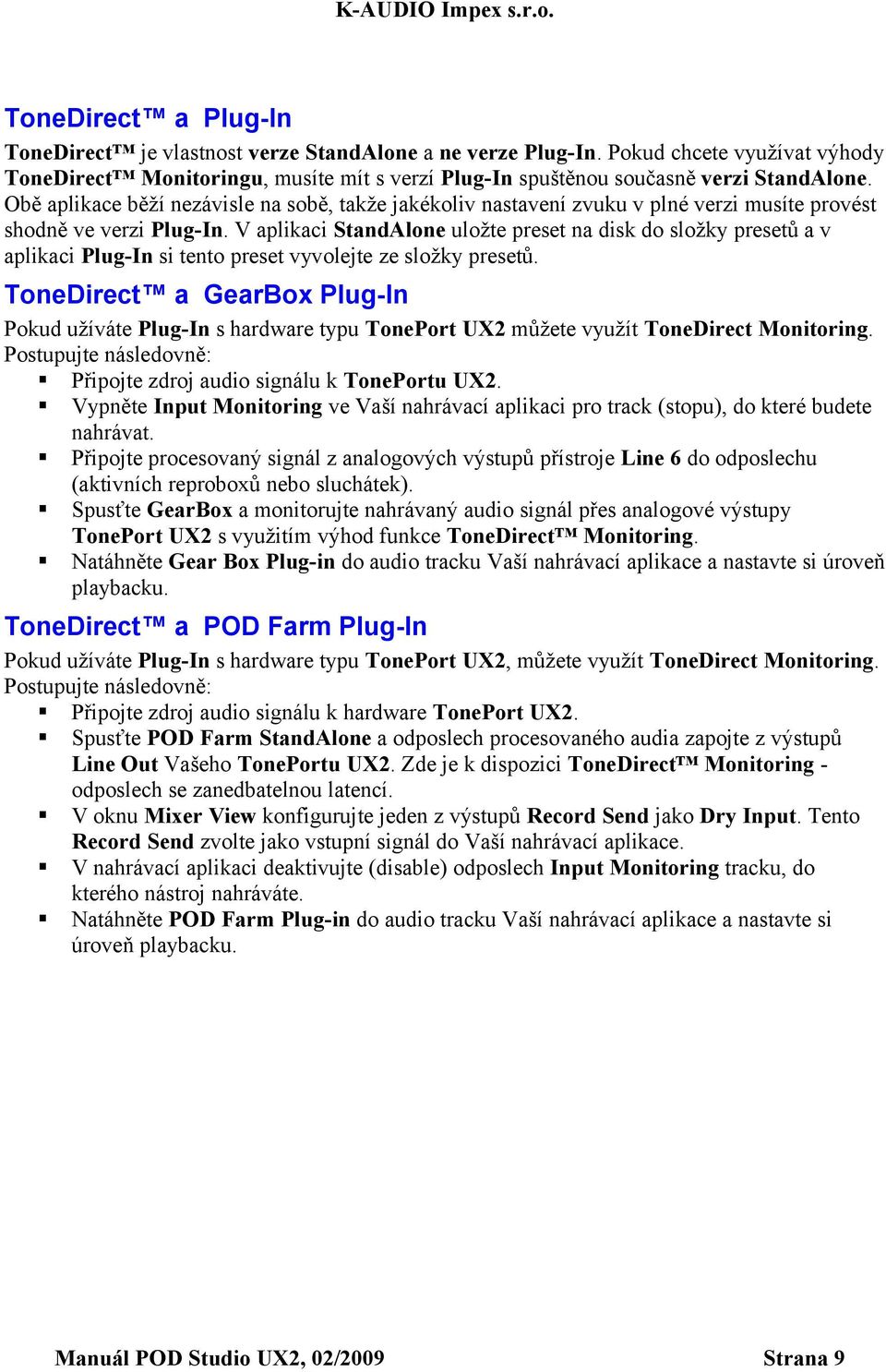

9 ToneDirect a Plug-In ToneDirect je vlastnost verze StandAlone a ne verze Plug-In. Pokud chcete využívat výhody ToneDirect Monitoringu, musíte mít s verzí Plug-In spuštěnou současně verzi StandAlone. Obě aplikace běží nezávisle na sobě, takže jakékoliv nastavení zvuku v plné verzi musíte provést shodně ve verzi Plug-In. V aplikaci StandAlone uložte preset na disk do složky presetů a v aplikaci Plug-In si tento preset vyvolejte ze složky presetů. ToneDirect a GearBox Plug-In Pokud užíváte Plug-In s hardware typu TonePort UX2 můžete využít ToneDirect Monitoring. Postupujte následovně: Připojte zdroj audio signálu k TonePortu UX2. Vypněte Input Monitoring ve Vaší nahrávací aplikaci pro track (stopu), do které budete nahrávat. Připojte procesovaný signál z analogových výstupů přístroje Line 6 do odposlechu (aktivních reproboxů nebo sluchátek). Spusťte GearBox a monitorujte nahrávaný audio signál přes analogové výstupy TonePort UX2 s využitím výhod funkce ToneDirect Monitoring. Natáhněte Gear Box Plug-in do audio tracku Vaší nahrávací aplikace a nastavte si úroveň playbacku. ToneDirect a POD Farm Plug-In Pokud užíváte Plug-In s hardware typu TonePort UX2, můžete využít ToneDirect Monitoring. Postupujte následovně: Připojte zdroj audio signálu k hardware TonePort UX2. Spusťte POD Farm StandAlone a odposlech procesovaného audia zapojte z výstupů Line Out Vašeho TonePortu UX2. Zde je k dispozici ToneDirect Monitoring odposlech se zanedbatelnou latencí. V oknu Mixer View konfigurujte jeden z výstupů Record Send jako Dry Input. Tento Record Send zvolte jako vstupní signál do Vaší nahrávací aplikace. V nahrávací aplikaci deaktivujte (disable) odposlech Input Monitoring tracku, do kterého nástroj nahráváte. Natáhněte POD Farm Plug-in do audio tracku Vaší nahrávací aplikace a nastavte si úroveň playbacku. Manuál POD Studio UX2, 02/2009 Strana 9

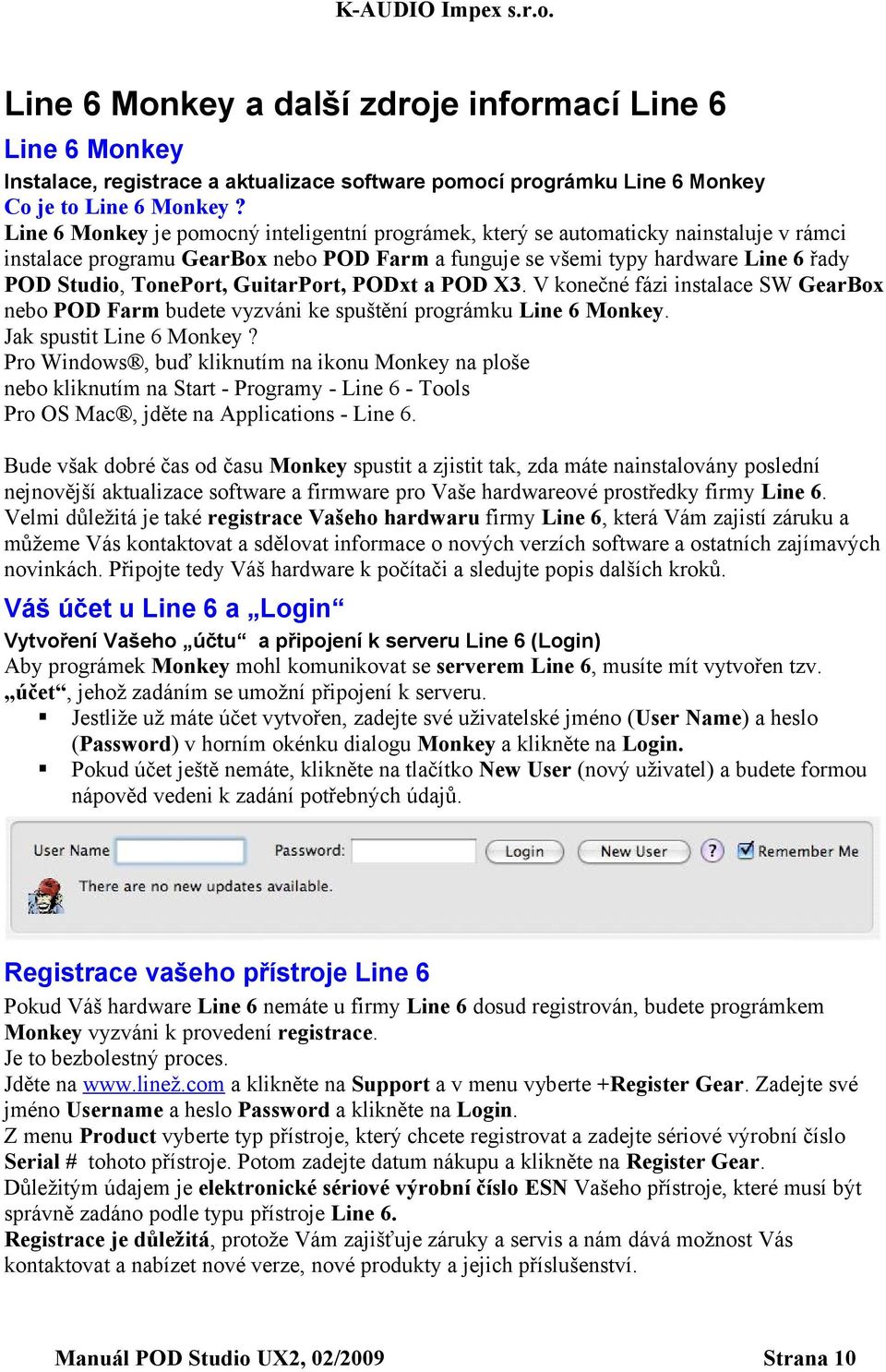

10 Line 6 Monkey a další zdroje informací Line 6 Line 6 Monkey Instalace, registrace a aktualizace software pomocí prográmku Line 6 Monkey Co je to Line 6 Monkey? Line 6 Monkey je pomocný inteligentní prográmek, který se automaticky nainstaluje v rámci instalace programu GearBox nebo POD Farm a funguje se všemi typy hardware Line 6 řady POD Studio, TonePort, GuitarPort, PODxt a POD X3. V konečné fázi instalace SW GearBox nebo POD Farm budete vyzváni ke spuštění prográmku Line 6 Monkey. Jak spustit Line 6 Monkey? Pro Windows, buď kliknutím na ikonu Monkey na ploše nebo kliknutím na Start - Programy - Line 6 - Tools Pro OS Mac, jděte na Applications - Line 6. Bude však dobré čas od času Monkey spustit a zjistit tak, zda máte nainstalovány poslední nejnovější aktualizace software a firmware pro Vaše hardwareové prostředky firmy Line 6. Velmi důležitá je také registrace Vašeho hardwaru firmy Line 6, která Vám zajistí záruku a můžeme Vás kontaktovat a sdělovat informace o nových verzích software a ostatních zajímavých novinkách. Připojte tedy Váš hardware k počítači a sledujte popis dalších kroků. Váš účet u Line 6 a Login Vytvoření Vašeho účtu a připojení k serveru Line 6 (Login) Aby prográmek Monkey mohl komunikovat se serverem Line 6, musíte mít vytvořen tzv. účet, jehož zadáním se umožní připojení k serveru. Jestliže už máte účet vytvořen, zadejte své uživatelské jméno (User Name) a heslo (Password) v horním okénku dialogu Monkey a klikněte na Login. Pokud účet ještě nemáte, klikněte na tlačítko New User (nový uživatel) a budete formou nápověd vedeni k zadání potřebných údajů. Registrace vašeho přístroje Line 6 Pokud Váš hardware Line 6 nemáte u firmy Line 6 dosud registrován, budete prográmkem Monkey vyzváni k provedení registrace. Je to bezbolestný proces. Jděte na a klikněte na Support a v menu vyberte +Register Gear. Zadejte své jméno Username a heslo Password a klikněte na Login. Z menu Product vyberte typ přístroje, který chcete registrovat a zadejte sériové výrobní číslo Serial # tohoto přístroje. Potom zadejte datum nákupu a klikněte na Register Gear. Důležitým údajem je elektronické sériové výrobní číslo ESN Vašeho přístroje, které musí být správně zadáno podle typu přístroje Line 6. Registrace je důležitá, protože Vám zajišťuje záruky a servis a nám dává možnost Vás kontaktovat a nabízet nové verze, nové produkty a jejich příslušenství. Manuál POD Studio UX2, 02/2009 Strana 10

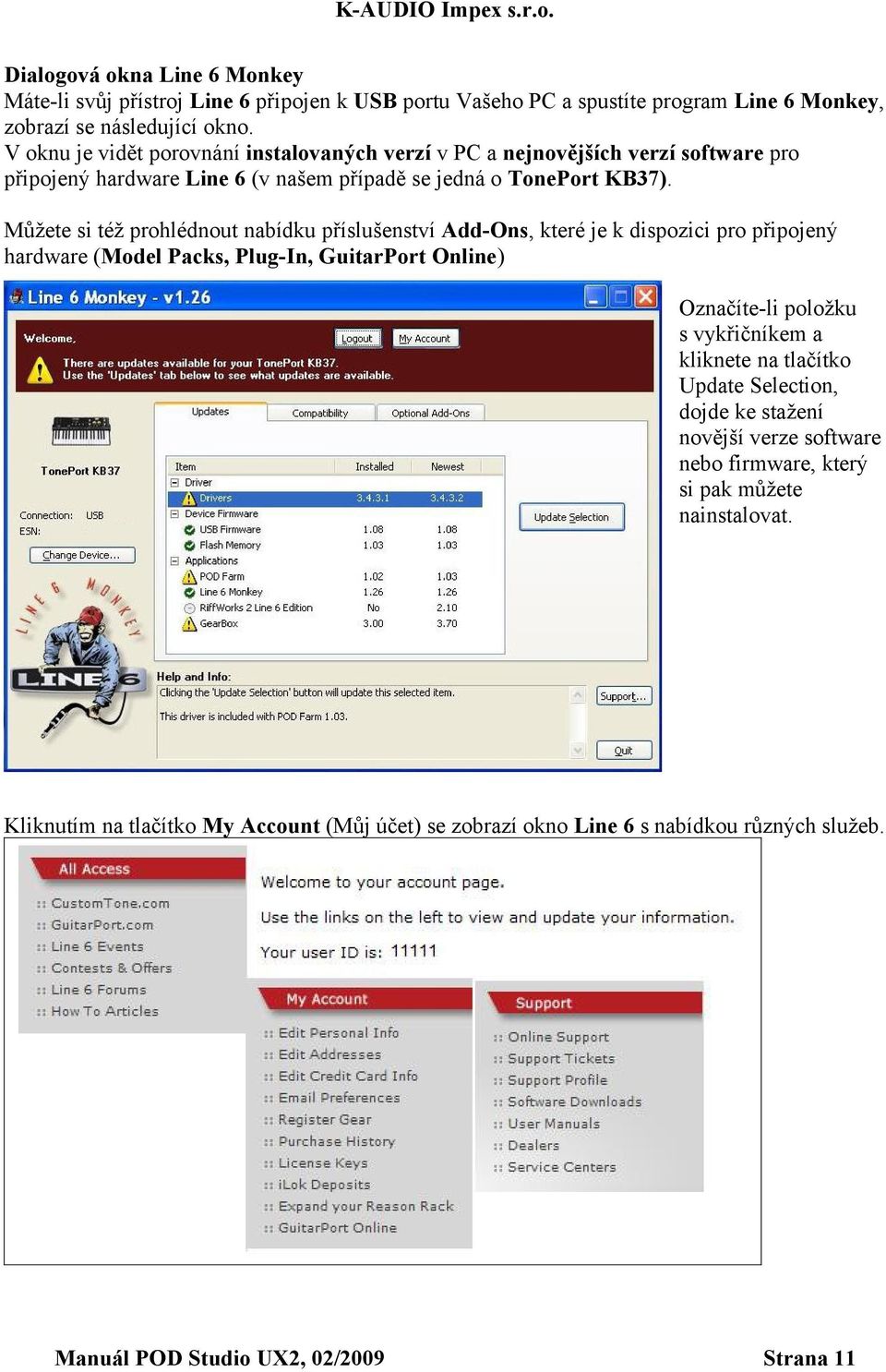

11 Dialogová okna Line 6 Monkey Máte-li svůj přístroj Line 6 připojen k USB portu Vašeho PC a spustíte program Line 6 Monkey, zobrazí se následující okno. V oknu je vidět porovnání instalovaných verzí v PC a nejnovějších verzí software pro připojený hardware Line 6 (v našem případě se jedná o TonePort KB37). Můžete si též prohlédnout nabídku příslušenství Add-Ons, které je k dispozici pro připojený hardware (Model Packs, Plug-In, GuitarPort Online) Označíte-li položku s vykřičníkem a kliknete na tlačítko Update Selection, dojde ke stažení novější verze software nebo firmware, který si pak můžete nainstalovat. Kliknutím na tlačítko My Account (Můj účet) se zobrazí okno Line 6 s nabídkou různých služeb. Manuál POD Studio UX2, 02/2009 Strana 11

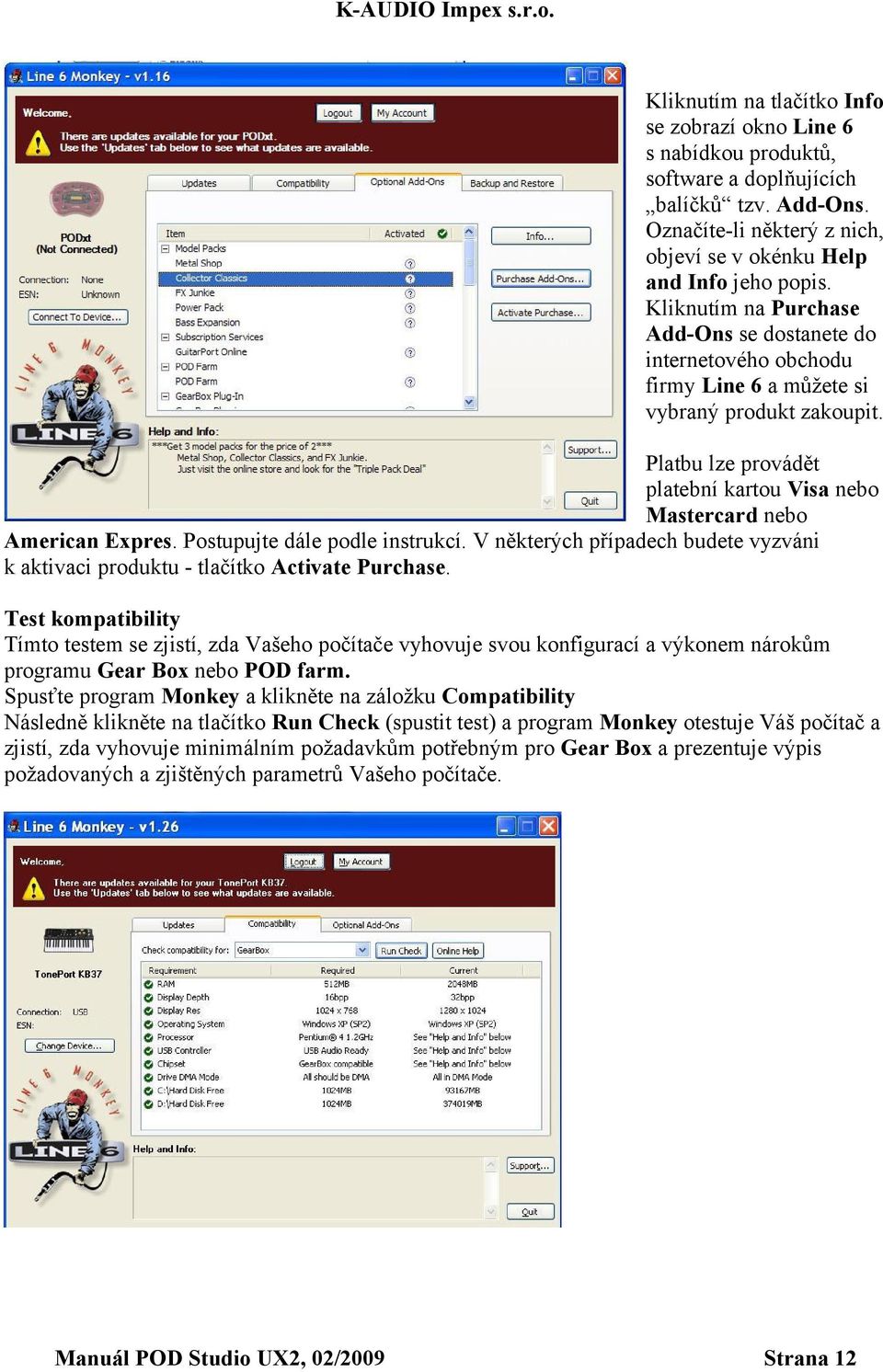

12 Kliknutím na tlačítko Info se zobrazí okno Line 6 s nabídkou produktů, software a doplňujících balíčků tzv. Add-Ons. Označíte-li některý z nich, objeví se v okénku Help and Info jeho popis. Kliknutím na Purchase Add-Ons se dostanete do internetového obchodu firmy Line 6 a můžete si vybraný produkt zakoupit. Platbu lze provádět platební kartou Visa nebo Mastercard nebo American Expres. Postupujte dále podle instrukcí. V některých případech budete vyzváni k aktivaci produktu - tlačítko Activate Purchase. Test kompatibility Tímto testem se zjistí, zda Vašeho počítače vyhovuje svou konfigurací a výkonem nárokům programu Gear Box nebo POD farm. Spusťte program Monkey a klikněte na záložku Compatibility Následně klikněte na tlačítko Run Check (spustit test) a program Monkey otestuje Váš počítač a zjistí, zda vyhovuje minimálním požadavkům potřebným pro Gear Box a prezentuje výpis požadovaných a zjištěných parametrů Vašeho počítače. Manuál POD Studio UX2, 02/2009 Strana 12

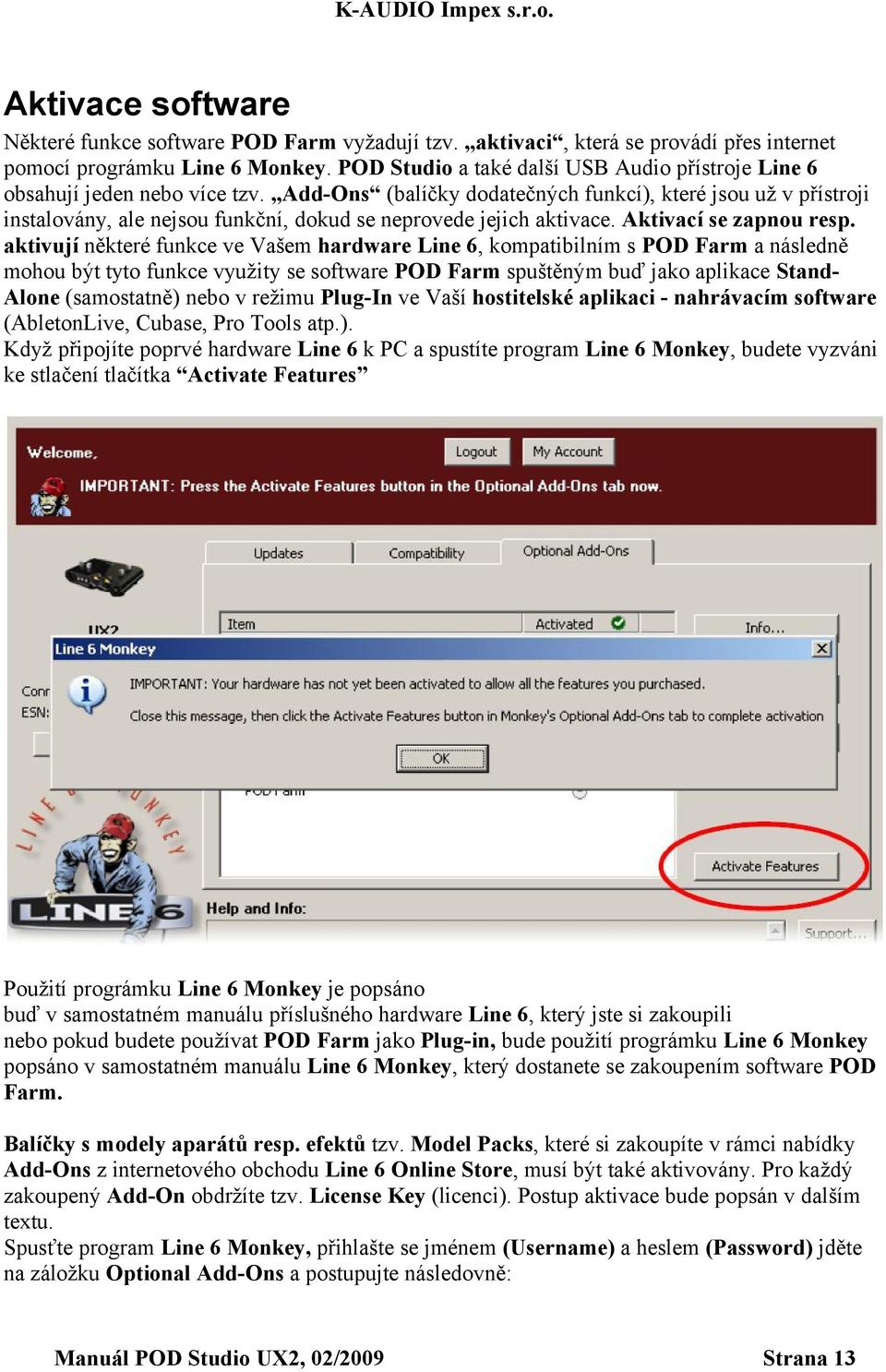

13 Aktivace software Některé funkce software POD Farm vyžadují tzv. aktivaci, která se provádí přes internet pomocí prográmku Line 6 Monkey. POD Studio a také další USB Audio přístroje Line 6 obsahují jeden nebo více tzv. Add-Ons (balíčky dodatečných funkcí), které jsou už v přístroji instalovány, ale nejsou funkční, dokud se neprovede jejich aktivace. Aktivací se zapnou resp. aktivují některé funkce ve Vašem hardware Line 6, kompatibilním s POD Farm a následně mohou být tyto funkce využity se software POD Farm spuštěným buď jako aplikace StandAlone (samostatně) nebo v režimu Plug-In ve Vaší hostitelské aplikaci - nahrávacím software (AbletonLive, Cubase, Pro Tools atp.). Když připojíte poprvé hardware Line 6 k PC a spustíte program Line 6 Monkey, budete vyzváni ke stlačení tlačítka Activate Features Použití prográmku Line 6 Monkey je popsáno buď v samostatném manuálu příslušného hardware Line 6, který jste si zakoupili nebo pokud budete používat POD Farm jako Plug-in, bude použití prográmku Line 6 Monkey popsáno v samostatném manuálu Line 6 Monkey, který dostanete se zakoupením software POD Farm. Balíčky s modely aparátů resp. efektů tzv. Model Packs, které si zakoupíte v rámci nabídky Add-Ons z internetového obchodu Line 6 Online Store, musí být také aktivovány. Pro každý zakoupený Add-On obdržíte tzv. License Key (licenci). Postup aktivace bude popsán v dalším textu. Spusťte program Line 6 Monkey, přihlašte se jménem (Username) a heslem (Password) jděte na záložku Optional Add-Ons a postupujte následovně: Manuál POD Studio UX2, 02/2009 Strana 13

14 klikněte na tlačítko My Account a z nabídky vyberte položku License Keys, kde najdete licenční čísla všech Add-Ons, která máte zakoupena; zkopírujte si licenční kódy, které na této stránce najdete; vraťte se na okno Line 6 Monkey a klikněte na tlačítko Activate Purchase; otevře se roletové okno a jste vyzváni k zadání čísla licenčního kódu Klikněte na tlačítko Activate. Tím se dodatečná funkce aktivuje a bude funkční se software POD Farm spuštěným buď jako aplikace Stand-Alone (samostatně) nebo v režimu Plug-In ve Vaší hostitelské aplikaci - nahrávacím software. Když připojíte některý z vašich přístrojů Line 6 k počítači poprvé, můžete být vyzváni k provedení autorizace vašeho hardware Line 6 na tomto počítači. Pak bude hardware a zakoupené Add-Ons aktivní i na tomto počítači. Manuál POD Studio UX2, 02/2009 Strana 14

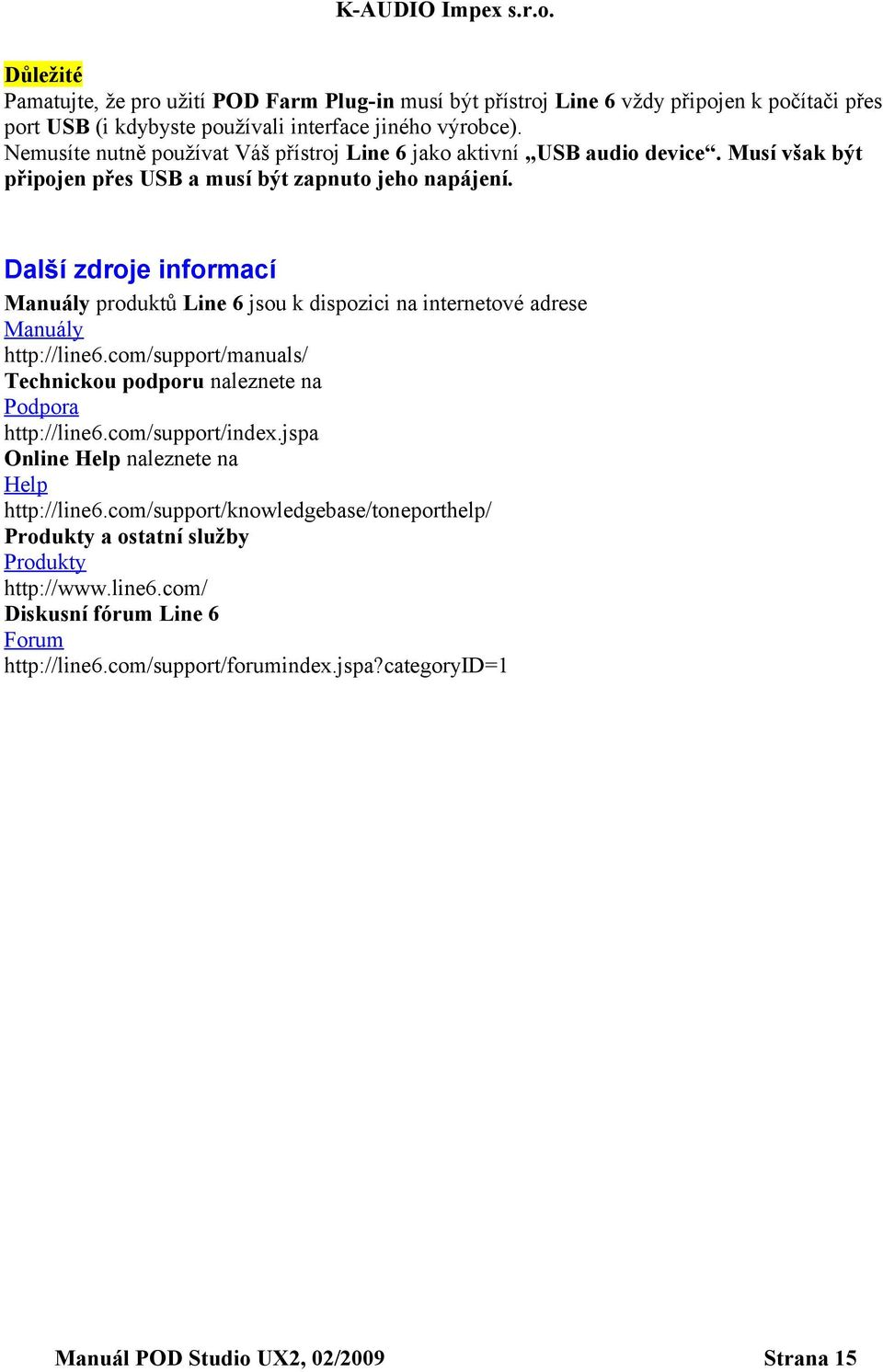

15 Důležité Pamatujte, že pro užití POD Farm Plug-in musí být přístroj Line 6 vždy připojen k počítači přes port USB (i kdybyste používali interface jiného výrobce). Nemusíte nutně používat Váš přístroj Line 6 jako aktivní USB audio device. Musí však být připojen přes USB a musí být zapnuto jeho napájení. Další zdroje informací Manuály produktů Line 6 jsou k dispozici na internetové adrese Manuály Technickou podporu naleznete na Podpora Online Help naleznete na Help Produkty a ostatní služby Produkty Diskusní fórum Line 6 Forum Manuál POD Studio UX2, 02/2009 Strana 15

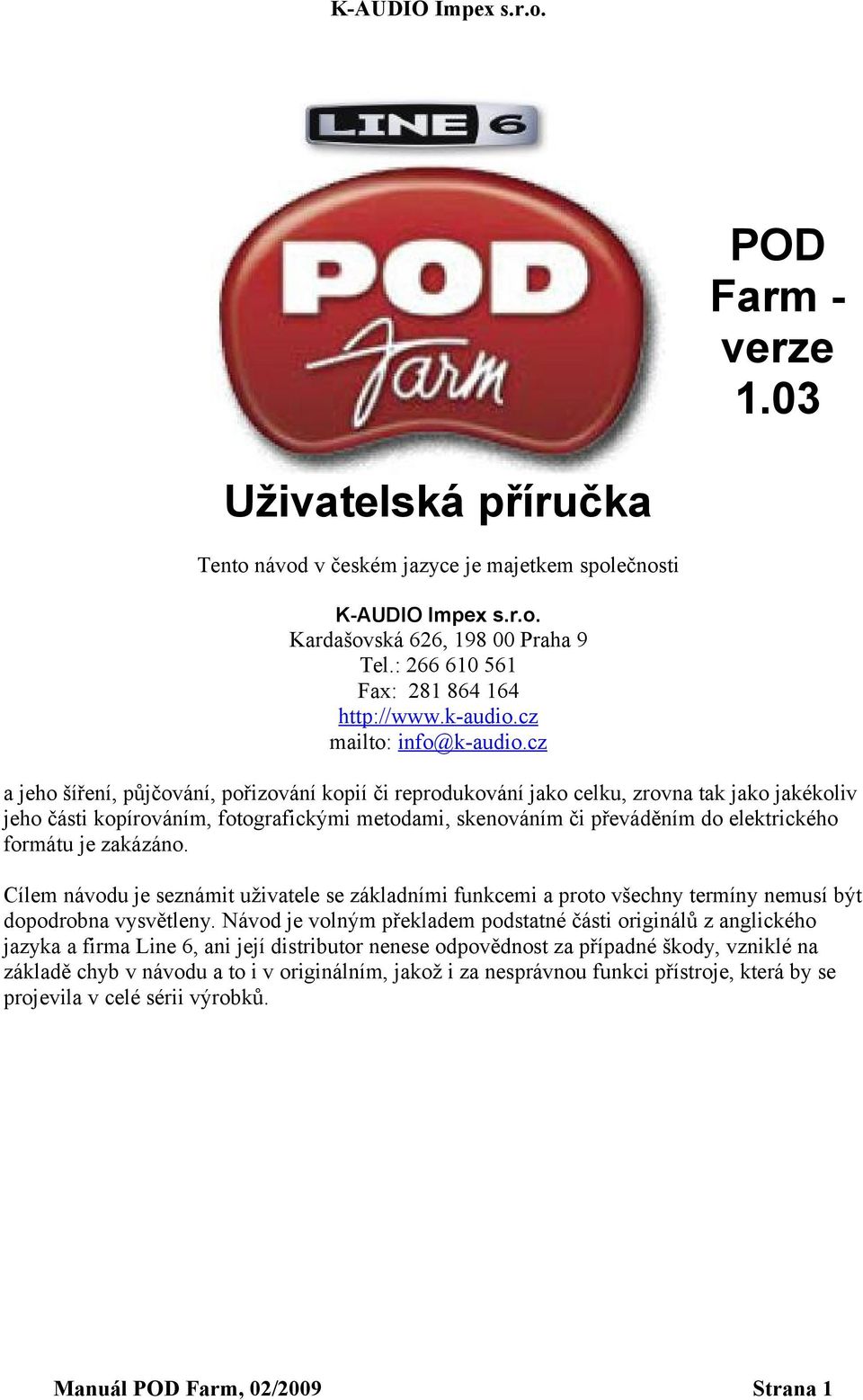

16 POD Farm verze 1.03 Uživatelská příručka Tento návod v českém jazyce je majetkem společnosti Kardašovská 626, Praha 9 Tel.: Fax: mailto: info@k-audio.cz a jeho šíření, půjčování, pořizování kopií či reprodukování jako celku, zrovna tak jako jakékoliv jeho části kopírováním, fotografickými metodami, skenováním či převáděním do elektrického formátu je zakázáno. Cílem návodu je seznámit uživatele se základními funkcemi a proto všechny termíny nemusí být dopodrobna vysvětleny. Návod je volným překladem podstatné části originálů z anglického jazyka a firma Line 6, ani její distributor nenese odpovědnost za případné škody, vzniklé na základě chyb v návodu a to i v originálním, jakož i za nesprávnou funkci přístroje, která by se projevila v celé sérii výrobků. Strana 1

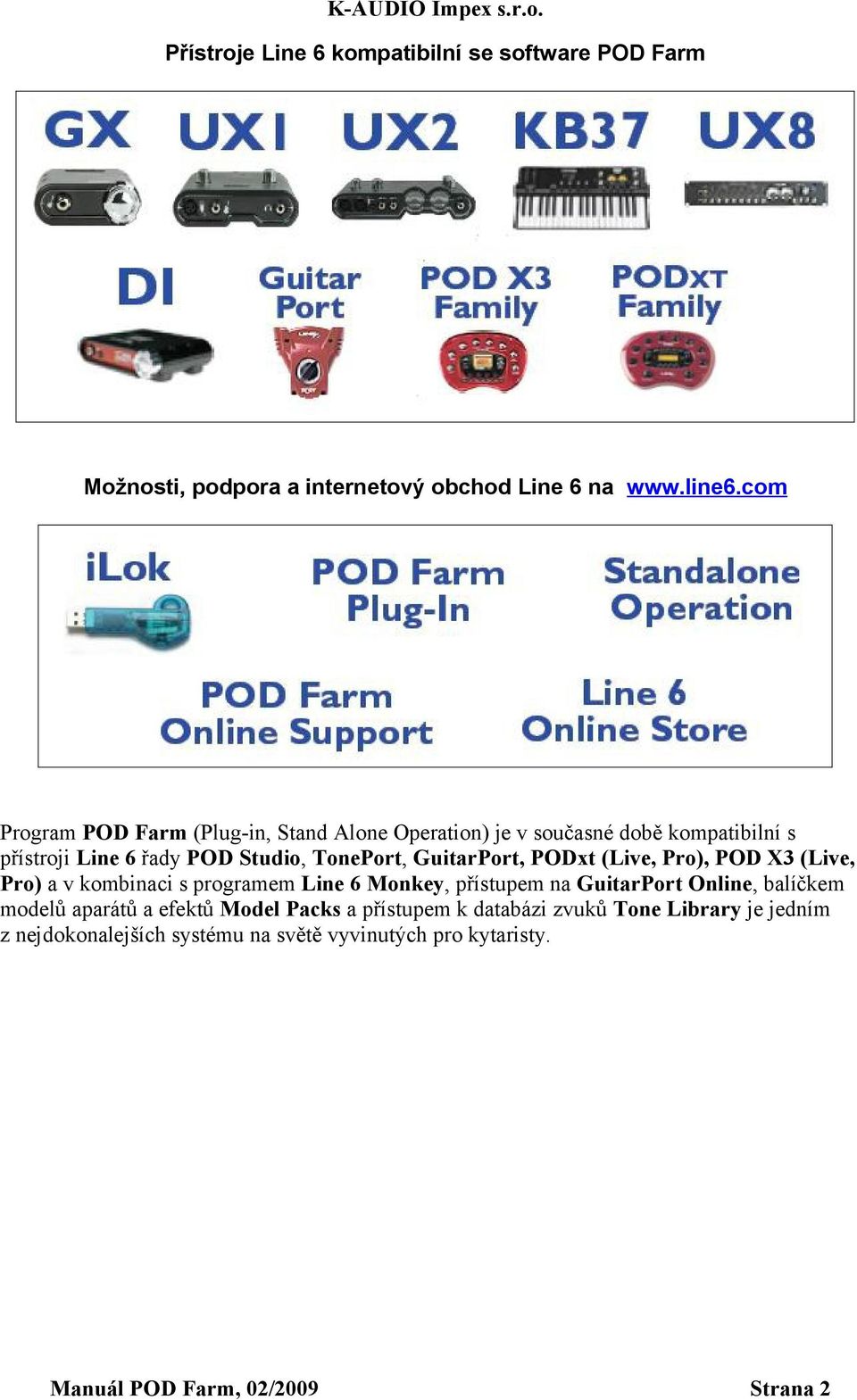

17 Přístroje Line 6 kompatibilní se software POD Farm Možnosti, podpora a internetový obchod Line 6 na Program POD Farm (Plug-in, Stand Alone Operation) je v současné době kompatibilní s přístroji Line 6 řady POD Studio, TonePort, GuitarPort, PODxt (Live, Pro), POD X3 (Live, Pro) a v kombinaci s programem Line 6 Monkey, přístupem na GuitarPort Online, balíčkem modelů aparátů a efektů Model Packs a přístupem k databázi zvuků Tone Library je jedním z nejdokonalejších systému na světě vyvinutých pro kytaristy. Strana 2

18 Obsah TonePort UX Přístroje Line 6 ve funkci zvukové karty...6 Připojení TonePortu UX2 k stávající zvukové kartě v PC... 7 Směrování audia do jiných externích audio zařízení...7 Směrování analogových výstupů...7 Směrování do stávající zvukové karty...7 ToneDirect Monitoring...8 Nastavení bufferu (Windows )... 8 ToneDirect Monitoring a přístroj Line 6 coby zvuková karta...8 ToneDirect a Plug-In... 9 ToneDirect a GearBox Plug-In...9 ToneDirect a POD Farm Plug-In...9 Line 6 Monkey a další zdroje informací Line Line 6 Monkey...10 Váš účet u Line 6 a Login Registrace vašeho přístroje Line Aktivace software...13 Další zdroje informací Než se pustíte do nahrávání...5 Instalace aplikace POD Farm... 6 Line 6 Monkey...6 Aktivace software...7 Přenos aktivace na jiný počítač... 9 POD Farm Plug-In a hardwareový klíč ilok...11 Co je to ilok Kterak zakoupit HW klíč ilok Aktivace POD Farm pro ilok POD Farm byl zakoupen na CD v krabici...12 POD Farm byl zakoupen na Line 6 Online Store...12 Update POD Farm pro ilok Způsoby zapojení přístrojů Line ToneDirect Monitoring...14 Nastavení bufferu TD M pod OS Windows ToneDirect Monitoring v režimu POD Farm Plug-in...14 Přístroje Line 6 ve funkci zvukové karty...15 Připojení přístrojů Line 6 k stávající zvukové kartě v PC...17 Nastavení Line 6 Audio MIDI Devices...19 Panely Driver, Inputs & Recording a MIDI Směrování audia (Audio Routing)...19 Ovládací panel Line 6 Audio-MIDI Device...20 Ovládací panel Driver...20 Uživatelé Windows Vista Ovládací panel Inputs & Recording (mimo UX8)...24 Record Sends Info box Ovládací panel Inputs & Recording - UX Speciality u řady POD X3 (Live, Pro)...27 ToneDirect a přístroj Line 6 coby zvuková karta...27 TonePort DI/PODxt Pro spolu s Audio Interface jiného výrobce...27 Audio Interface jiného výrobce s ostatními typy hardware Line Strana 3

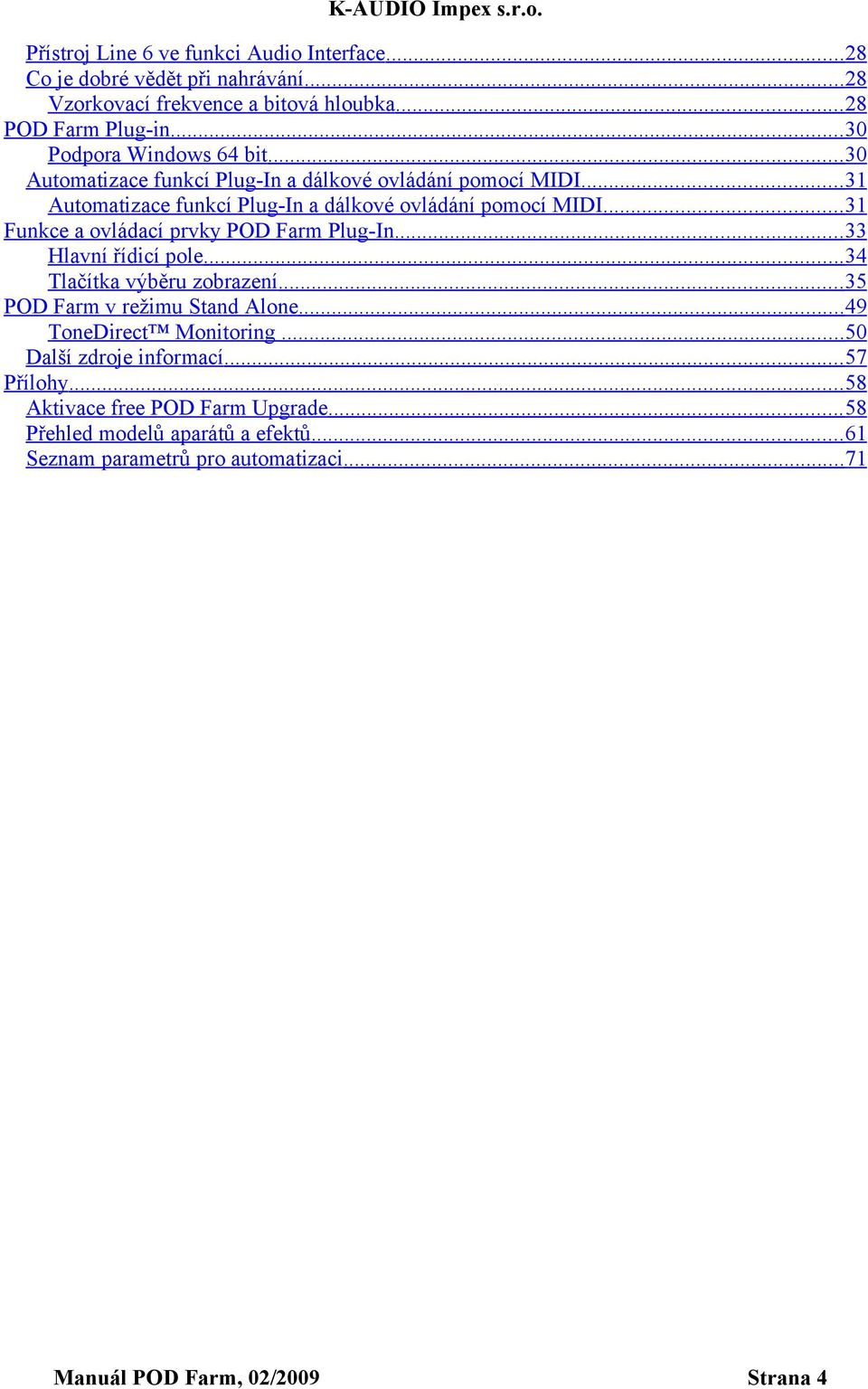

19 Přístroj Line 6 ve funkci Audio Interface...28 Co je dobré vědět při nahrávání...28 Vzorkovací frekvence a bitová hloubka...28 POD Farm Plug-in...30 Podpora Windows 64 bit Automatizace funkcí Plug-In a dálkové ovládání pomocí MIDI Automatizace funkcí Plug-In a dálkové ovládání pomocí MIDI Funkce a ovládací prvky POD Farm Plug-In Hlavní řídicí pole...34 Tlačítka výběru zobrazení POD Farm v režimu Stand Alone...49 ToneDirect Monitoring...50 Další zdroje informací Přílohy Aktivace free POD Farm Upgrade Přehled modelů aparátů a efektů Seznam parametrů pro automatizaci...71 Strana 4

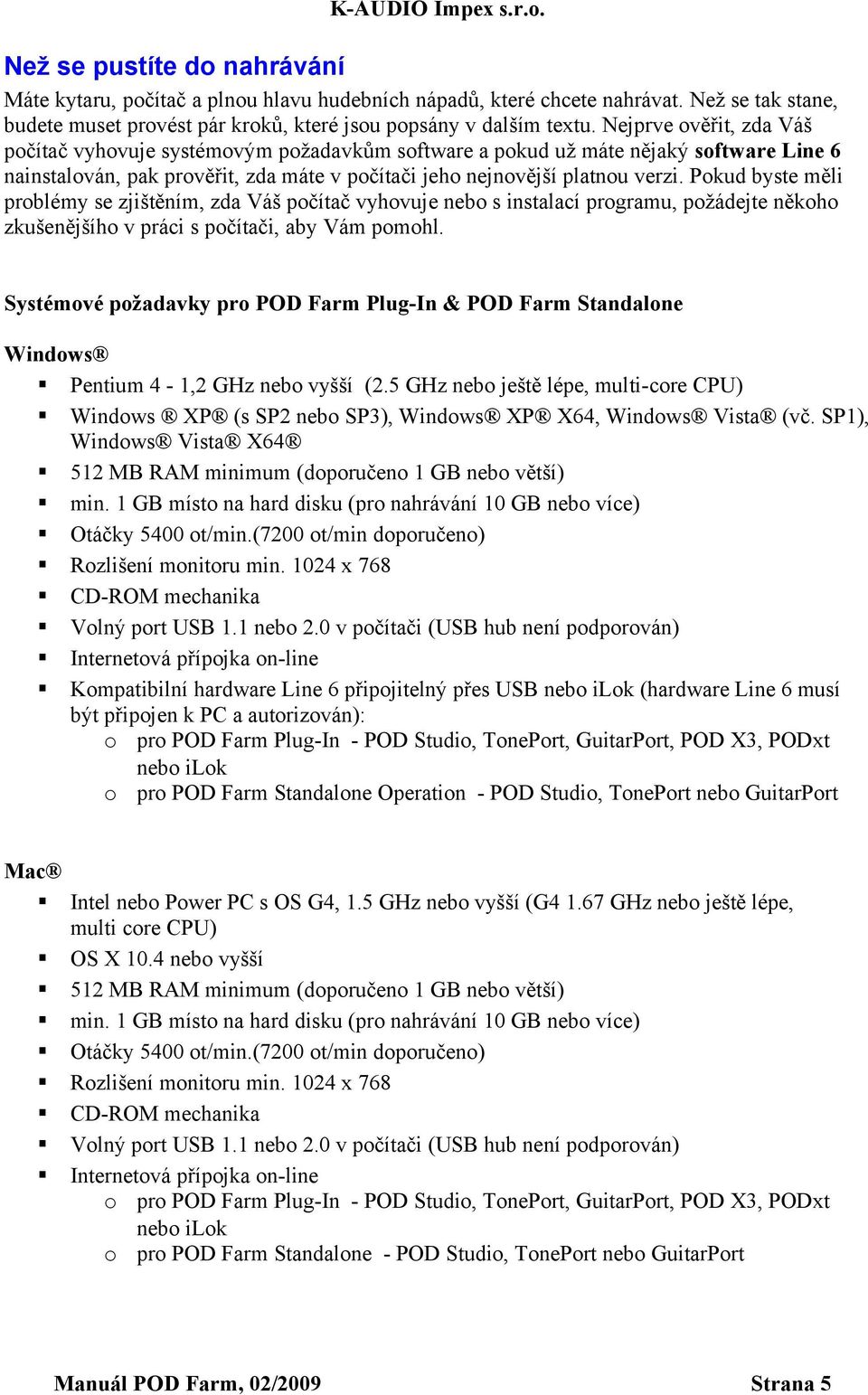

20 Než se pustíte do nahrávání Máte kytaru, počítač a plnou hlavu hudebních nápadů, které chcete nahrávat. Než se tak stane, budete muset provést pár kroků, které jsou popsány v dalším textu. Nejprve ověřit, zda Váš počítač vyhovuje systémovým požadavkům software a pokud už máte nějaký software Line 6 nainstalován, pak prověřit, zda máte v počítači jeho nejnovější platnou verzi. Pokud byste měli problémy se zjištěním, zda Váš počítač vyhovuje nebo s instalací programu, požádejte někoho zkušenějšího v práci s počítači, aby Vám pomohl. Systémové požadavky pro POD Farm Plug-In & POD Farm Standalone Windows Pentium 4-1,2 GHz nebo vyšší (2.5 GHz nebo ještě lépe, multi-core CPU) Windows XP (s SP2 nebo SP3), Windows XP X64, Windows Vista (vč. SP1), Windows Vista X MB RAM minimum (doporučeno 1 GB nebo větší) min. 1 GB místo na hard disku (pro nahrávání 10 GB nebo více) Otáčky 5400 ot/min.(7200 ot/min doporučeno) Rozlišení monitoru min x 768 CD-ROM mechanika Volný port USB 1.1 nebo 2.0 v počítači (USB hub není podporován) Internetová přípojka on-line Kompatibilní hardware Line 6 připojitelný přes USB nebo ilok (hardware Line 6 musí být připojen k PC a autorizován): o pro POD Farm Plug-In - POD Studio, TonePort, GuitarPort, POD X3, PODxt nebo ilok o pro POD Farm Standalone Operation - POD Studio, TonePort nebo GuitarPort Mac Intel nebo Power PC s OS G4, 1.5 GHz nebo vyšší (G GHz nebo ještě lépe, multi core CPU) OS X 10.4 nebo vyšší 512 MB RAM minimum (doporučeno 1 GB nebo větší) min. 1 GB místo na hard disku (pro nahrávání 10 GB nebo více) Otáčky 5400 ot/min.(7200 ot/min doporučeno) Rozlišení monitoru min x 768 CD-ROM mechanika Volný port USB 1.1 nebo 2.0 v počítači (USB hub není podporován) Internetová přípojka on-line o pro POD Farm Plug-In - POD Studio, TonePort, GuitarPort, POD X3, PODxt nebo ilok o pro POD Farm Standalone - POD Studio, TonePort nebo GuitarPort Strana 5

21 Instalace aplikace POD Farm Podrobný postup instalace software POD Farm Plug-in je uveden v samostatném manuálu, který si můžete vyžádat při zakoupení tohoto software. Pokud nemáte zkušenosti s instalací programů, použijte tento manuál a postupujte při instalaci podle něj. Podpora Windows 64 Bit Pokud vlastníte 64 bitovou verzi Windows, nemusíte se obávat, že by vám software nepracoval. POD Farm obsahuje USB drivery, které umožní funkci pod Windows XP x64 a Windows Vista 64-Bit. POD Farm Plug-in (a též POD StandAlone) sice stále běží jako 32 bitové aplikace, ale jsou navrženy tak, aby mohly pracovat s Windows 64 bit. Pokud chcete zjistit podrobnější systémové požadavky nebo potřebujete podporu při instalaci POD Farm, jsou k dispozici další návody na adrese na stránce POD Farm. Line 6 Monkey Vytvoření Vašeho účtu na serveru Line 6, registrace a aktualizace software pomocí prográmku Line 6 Monkey Co je to Line 6 Monkey? Line 6 Monkey je pomocný inteligentní prográmek, který se automaticky nainstaluje v rámci instalace POD Farm nebo Gear Box, pokud jej dosud nemáte instalován. Podrobný postup vytvoření Vašeho účtu a popis registrace přístrojů Line 6, které pracují jako USB Audio Interface je uveden v samostatných manuálech, dodávaných spolu s každým z přístrojů Line 6: POD Studio; TonePort GX, D.I., UX1, UX2, UX8, KB37; Guitar Port; PODxt (Live, Pro); POD X3 (Live, Pro). Důležité Bude však dobré čas od času Line 6 Monkey spustit a zjistit tak, zda máte nainstalovány poslední nejnovější aktualizace software a firmware pro Vaše hardwareové prostředky firmy Line 6. Velmi důležitá je také registrace Vašeho hardwaru firmy Line 6, která Vám zajistí záruku a můžeme Vás kontaktovat a sdělovat informace o nových verzích software a ostatních zajímavých novinkách. Připojte tedy Váš hardware k počítači a sledujte popis dalších kroků. Jak spustit Line 6 Monkey, pokud už jej máte naistalován? Pro Windows, klikněte na Start - Programy - Line 6 - Tools. Pro OS Mac, jděte na Applications - Line 6. Váš PC přitom musí být připojen On-line k Internetu. Strana 6

22 Aktivace software Některé funkce software POD Farm vyžadují tzv. aktivaci, která se provádí přes internet pomocí prográmku Line 6 Monkey. POD Studio a také další USB Audio přístroje Line 6 obsahují jeden nebo více tzv. Add-Ons (balíčky dodatečných funkcí), které jsou už v přístroji instalovány, ale nejsou funkční, dokud se neprovede jejich aktivace. Aktivací se zapnou resp. aktivují některé funkce ve Vašem hardware Line 6, kompatibilním s POD Farm a následně mohou být tyto funkce využity se software POD Farm spuštěným buď jako aplikace StandAlone (samostatně) nebo v režimu Plug-In ve Vaší hostitelské aplikaci - nahrávacím software (AbletonLive, Cubase, Pro Tools atp.). Když připojíte poprvé hardware Line 6 k PC a spustíte program Line 6 Monkey, budete vyzváni ke stlačení tlačítka Activate Features Použití prográmku Line 6 Monkey je popsáno buď v samostatném manuálu příslušného hardware Line 6, který jste si zakoupili nebo pokud budete používat POD Farm jako Plug-in, bude použití prográmku Line 6 Monkey popsáno v samostatném manuálu Line 6 Monkey, který dostanete se zakoupením software POD Farm. Balíčky s modely aparátů resp. efektů tzv. Model Packs, které si zakoupíte v rámci nabídky Add-Ons z internetového obchodu Line 6 Online Store, musí být také aktivovány. Pro každý zakoupený Add-On obdržíte tzv. License Key (licenci). Postup aktivace bude popsán v dalším textu. Spusťte program Line 6 Monkey, přihlašte se jménem (Username) a heslem (Password) jděte na záložku Optional Add-Ons a postupujte následovně: klikněte na tlačítko My Account a z nabídky vyberte položku License Keys, kde najdete licenční čísla všech Add-Ons, která máte zakoupena; zkopírujte si licenční kódy, které na této stránce najdete; vraťte se na okno Line 6 Monkey a klikněte na tlačítko Activate Purchase; Strana 7

23 otevře se roletové okno a jste vyzváni k zadání čísla licenčního kódu Klikněte na tlačítko Activate. Tím se dodatečná funkce aktivuje a bude funkční se software POD Farm spuštěným buď jako aplikace Stand-Alone (samostatně) nebo v režimu Plug-In ve Vaší hostitelské aplikaci - nahrávacím software. Když připojíte některý z vašich přístrojů Line 6 k počítači poprvé, můžete být vyzváni k provedení autorizace vašeho hardware Line 6 na tomto počítači. Pak bude hardware a zakoupené Add-Ons aktivní i na tomto počítači. Důležité Pamatujte, že pro užití POD Farm Plug-in musí být přístroj Line 6 vždy připojen k počítači přes port USB (i kdybyste používali interface jiného výrobce). Nemusíte nutně používat Váš přístroj Line 6 jako aktivní USB audio device. Musí však být připojen přes USB a musí být zapnuto jeho napájení. Strana 8

24 Přenos aktivace na jiný počítač Pořídili jste si zbrusu nový super počítač a chcete si na něj přenést i POD Farm včetně dodatečně koupeného příslušenství - Add-Ons. Je to jednoduché jako facka - jen si přečtěte následující popis. Jsou dva možné případy: Vaši aktivaci POD Farm a balíčků Model Packs můžete přenést i na jiný počítač buď s připojením k internetu nebo bez připojení k internetu. Cílový počítač je připojen k internetu Nainstalujte POD Farm. S instalací POD Farm se nainstalují i potřebné drivery a prográmek Line 6 Monkey.??? Ale POD Farm Plug-In nepracuje a není ani přístup k balíčkům Model Packs.???!!! Klídek!!! Model Packs, Plug-In atd. jsou svázány s číslem ESN Vašeho hardware (Electronic Serial Number) a musí být znovu autorizovány na každém novém počítači, na kterém budete chtít POD Farm a jeho dodatečné příslušenství provozovat. Spusťte prográmek Monkey. Monkey spojí Váš nový počítač se serverem Line 6, prověří Váš hardware a pokud najde součásti k autorizaci, zobrazí se následující okno. Klikněte myší na tlačítko Authorize a Monkey uvolní použití aktivovaných položek zaškrtnutých v seznamu pro použití na novém počítači. Cílový počítač není připojen k internetu Mějme následující případ. Velký pán producent Vás pozve na session do studia a Vy si chcete s sebou vzít Vaše presety Line 6 a použít je pro nahrávku. Počítač ve studiu však nemá přístup na internet. Nicméně můžete aktivaci vašeho POD Farm přemístit na hardware nahrávacího studia. Postupujte následovně. Na Vašem počítači najděte a nakopírujte všechny soubory s příponou.aet na přenositelné záznamové médium (CD, DVD, flash disk apod.) V prostředí Windows jsou tyto soubory uloženy ve složce C:\Document_and_Settings\(username)\Application Data\Line 6\GuitarPort Strana 9

25 a v prostředí Mac jsou uloženy ve složce /Users/(username)/Library/Application Support/Line 6/GuitarPort. Nakopírujte instalační soubor POD Farm rovněž na přenositelné médium, protože cílový počítač nemá přístup na internet, aby si jej mohl stáhnout. Na cílovém počítači nainstalujte POD Farm. Vytvořte složku s výše uvedeným názvem C:\Document_and_Settings\(username)\Application Data\Line 6\GuitarPort a do ní nakopírujte všechny soubory s příponou.aet z přenositelného média. A je to hotovo! Nyní by měl jít spustit a fungovat POD Farm i s příslušenstvím (Add-Ons). Pamatujte však, že pro fungování aplikace POD Farm Plug-In je nutné, aby Váš Line 6 hardware byl připojen přes USB (i když používáte interface jiného výrobce). Upozornění Samozřejmě, že Váš hardware a POD Farm včetně všech jeho příslušenství (Add-Ons) musí být aktivován a autorizován na Vašem původním počítači, čímž je míněno, že pro prvotní aktivaci je každopádně zapotřebí, aby Váš počítač měl přístup na internet. Strana 10

26 POD Farm Plug-In a hardwareový klíč ilok POD Farm Plug-in je chráněný software a aby mohl běžet na vašem PC, vyžaduje autorizaci licence. Když si zakoupíte instalační CD s programem POD Farm v papírové krabici a naistalujete jej pro spolupráci s Vaším registrovaným kompatibilním přístrojem Line 6, proběhne autorizace v rámci instalace POD Farm na Váš PC. Pak můžete POD Farm (v režimu Plug-in ne StandAlone) používat na svém počítači a pokud chcete přenést POD Farm na jiný počítač, musíte na jiný počítač přenést i aktivaci POD Farm i dodatečných Add-Ons balíčků Model Packs, které při své práci používáte. Tento způsob byl popsán v předchozí kapitole. Ale máte ještě jinou možnost, pokud si pořídíte hardwareový klíč - tzv. ilok. Pomocí HW klíče ilok můžete používat POD Farm na kterémkoliv počítači a v hostitelském prostředí kteréhokoliv nahrávacího software. Stačí vzít ilok a zapojit jej do USB portu kteréhokoliv jiného počítače a různé software, jejichž licence jsou obsaženy v klíči ilok, jsou ihned schopny provozu na kterémkoliv počítači (který ovšem splňuje požadavky těchto SW pro jejich provoz). Co je to ilok Je to prostředek, který může v sobě nést licence i pro více různých softwarů, vypadá podle obrázku a zasunuje do do USB portu Vašeho PC. HW klíč nese licence chráněné systémem PACE Anti-Piracy Interlok. Máte dvě možnosti HW klíč ilok dosud nevlastníte, ale chcete si jej pořídit. ilok už máte a chcete, aby obsahoval i licenci pro POD Farm; Kterak zakoupit HW klíč ilok Jděte na internetovou stránku a klikněte na Buy iloks. Dostanete se do interntového obchodu, kde si můžete HW klíč koupit. Nebo si vyžádejte HW klíč u prodejce HW a SW firmy Line 6. Strana 11

27 Aktivace POD Farm pro ilok Zde je uveden pouze stručný popis. Pokud byste měli s aktivací problémy, požádejte o radu zkušenější kolegy nebo se obraťte o radu na Vašeho prodejce Line 6. POD Farm byl zakoupen na CD v krabici V obalu CD je přiložen kartička, na které je uveden docela dlouhý aktivační kód. Vemte kartičku do ruky a jděte na internetovou stránku a přečtěte si postupujte podle instrukcí zde uvedených. POD Farm byl zakoupen na Line 6 Online Store Jděte na internetovou stránku klikněte na položku 4) Deposit your authorization to ilok Přihlašte se svým jménem a heslem na svůj účet u Line 6. Klikněte na tlačítko Deposit a postupujte podle dalších instrukcí. Update POD Farm pro ilok Na internetové straánce jsou k dispozici ke stažení poslední nejnovější verze software. V okénku Product vyberte z nabídky ilok, v okénku Software vyberte POD Farm a v okénku OS zadejte typ operačního systému Vašeho PC a klikněte na GO. Zobrazí se nejnovější verze POD farm, kterou si můžete stáhnout a instalovat. Během instalace zaškrtněte v oknu Choose Hardware Type políčko POD Farm for ilok. Strana 12

28 Způsoby zapojení přístrojů Line 6 Sofware POD Farm je navržen pro spolupráci s přístroji nové řady Line 6 POD Studio - USB Audio Interface. POD Farm podporuje řadu Line 6 - TonePort GX, D.I., UX1, UX2, UX8, KB37 a Guitar Port. Tyto přístroje mohou být použity jak v režimu POD Farm Plug-In, tak i v režimu POD Farm Stand Alone (samostatně) včetně všech doplňků Add-On. Přístroje řady POD X3 (Live, Pro) a PODxt (Live, Pro) mohou být použity pouze s verzí POD Farm Plug-In včetně všech doplňků Add-On. Přístroje Line 6 díky připojení k počítači přes rozhraní USB a s využitím výkonných ovladačů Line 6 Audio & MIDI drivers mohou pracovat jako externí zvuková karta Vašeho počítače. To znamená, že Váš nahrávací software umí převzít do svých zvukových stop signály z jejich výstupů ve vysoké digitální kvalitě. Přitom ale nemusíte využívat jen možnosti nahrávání do počítače, ale můžete současně využít analogové výstupy vyvedené na zadní panely přístrojů Line 6 a zapojit je k externím nahrávacím zařízením, jako např. k magnetofonu, P.A. systému nebo k čemukoliv, co má vstup přizpůsoben pro připojení analogového signálu s linkovou úrovní. U přístrojů TonePort UX2, UX8 a PODxt (Live, Pro) a POD X3 (Live, Pro) lze dokonce provést připojení digitálně, neboť obsahují digitální výstup S/PDIF, popř. i AES/EBU (použití rekordéru DAT). Existují některé odlišnosti v připojení výše uvedeným přístrojů Line 6 kompatibilních s aplikací POD Farm. Předběžně můžeme říct, že přístroje řady POD Studio, TonePort a GuitarPort fungují podobně, protože všechny funkce DSP (Digital Sound Processing) provádí Váš počítač. Přístroje řady POD X3 a PODxt mají funkci DSP pro digitální úpravy audiosignálu integrovánu. Užití software POD Farm je však podobné u všech přístrojů, jakmile provedete jeho správné nastavení. Použití všech Line 6 přístrojů, které pracují jako USB Audio Interface je uvedeno v samostatných manuálech, dodávaných spolu s každým z přístrojů Line 6 - TonePort GX, D.I., UX1, UX2, UX8, KB37, Guitar Port, POD X3 (Live, Pro) a PODxt (Live, Pro). Strana 13

29 ToneDirect Monitoring Unikátní vlastností přístrojů Line 6 řady POD Studio, TonePort a GuitarPort je tzv. ToneDirect Monitoring (přímý monitoring), který je zajištěn pomocí separátní audio cesty, která dovoluje monitorovat příchozí audio signál s nejnižší možnou hodnotou latence (zpoždění), což je při nahrávání do počítače nebo jammování s počítačem velice důležité. Když budete používat POD Farm v režimu Stand Alone společně s Vaší nahrávací aplikací (Ableton Live, Cubase atp.), můžete nastavit velikost audio bufferu ve Vaší nahrávací aplikaci na vyšší hodnoty a tím zefektivnit činnost počítače se zachováním velmi nízké latence v průběhu nahrávání díky vlastnosti ToneDirect Monitoring. V systému Windows má buffer audio cesty ToneDirect možnost nastavení jeho velikosti zatímco v systému Mac není třeba buffer nastavovat. Nastavení bufferu TD M pod OS Windows Přístroje Line 6 řady POD Studio, TonePort a GuitarPort mají své vlastní nastavení bufferu v audio cestě ToneDirect Monitoringu, což Vám umožňuje nastavit vyšší hodnotu ASIO Bufferu a tím účinnější činnost driveru ASIO. Spusťte dialogové podokno Line 6 Audio-MIDI Devices kliknutím na tlačítko Driver Console v oknu POD Farm Mixer View nebo přes Windows Control Panel. Počáteční nastavení bufferu je jeden dílek doprava od hodnoty Extra Small. Pokud dochází k výpadkům zvuku v monitorové cestě, posunujte šipku více doprava, až výpadky zvuku zmizí. Přístroje řady PODxt a POD X3 nelze použít v režimu Stand Alone. Avšak tyto přístroje používají USB audio buffer, který zajišťuje přímý monitoring a mají vlastní nezávislé nastavení. Když se k počítači připojí tyto přístroje řady PODxt a POD X3, pak výše uvedené okno je nahrazeno specifickým oknem pro nastavení velikosti bufferu pro tzv. USB Audio Streaming. ToneDirect Monitoring v režimu POD Farm Plug-in ToneDirect je vlastnost POD Farm v režimu Stand Alone, ne však v režimu Plug-In. Pokud chcete využívat výhody ToneDirect Monitoringu, musíte mít spuštěn POD Farm v režimu Stand Alone a současně i v režimu Plug-in v rámci spuštěné nahrávací aplikace. Strana 14

30 Obě aplikace běží nezávisle na sobě, takže jakékoliv nastavení zvuku v režimu Stand Alone musíte provést shodně v režimu Plug-In, abyste dosáhli stejných zvukových výsledků. V aplikaci Stand Alone uložte Tone Preset na disk do složky presetů a v aplikaci Plug-In si tento preset vyvolejte ze složky presetů. Zde je postup: Připojte hudební nástroj k přístroji Line 6 Spusťte POD Farm v režimu Stand Alone a odposlech si zapojte z výstupů Line Out vašeho přístroje Line 6. Tento výstup zajišťuje funkci ToneDirect Monitoring. V oknu POD Farm Mixer View nastavte jeden Record Send jako Dry Input. Zvolte tento Record Send jako zdroj pro nahrávací stopu (track) ve Vaší nahrávací aplikaci. Aktivujte POD Farm Plug-in v rámci audio tracku nahrávací aplikace a nastavte si požadovanou úroveň playbacku. Přístroje Line 6 ve funkci zvukové karty Jednou z důležitých vlastností přístrojů Line 6 je jejich schopnost pracovat jako počítačová zvuková karta. Můžete si zadat, že chcete mít svůj přístroj Line 6 jako preferovanou zvukovou kartu Vašeho počítače nebo alternativně zachovat interní zvukovku a připojit k ní výstup z Vašeho přístroje Line 6 a slyšet zvuk procesovaný v POD Farm přes stávající zvukovku instalovanou v počítači. Nastavíte-li přístroj Line 6 do funkce preferované zvukové karty (Preffered Audio Device), pak veškeré audio výstupy např. z Vašeho přehrávače mp3 nebo ostatních počítačových audio aplikací budou směrovány ven z počítače přes Váš přístroj Line 6. Zde je znázorněn postup pro konfigurování: Windows XP Otevřete okno Ovládací panely a vyberte možnost Zvuky a zařízení pro práci se zvukem a dále Zvuky a zvuková zařízení. Otevře se následující okno. Strana 15

31 Windows Vista Otevřete okno Ovládací panely a vyberte možnost Sound. V tabulce Playback... Strana 16

32 Připojení přístrojů Line 6 k stávající zvukové kartě v PC Pokud chcete použít POD Farm v režimu Stand Alone a Váš přístroj Line 6 v konfiguraci využívající stávající zvukovou kartu ve Vašem počítači, pak je vhodné připojit analogové výstupy přístroje Line 6 do analogových vstupů stávající zvukové karty. To umožňuje použít stávající zvukovku s Vaší nahrávací aplikaci. Když je výstup přístroje Line 6 takto připojen na vstup interní zvukovky, pak musíte mít tuto kartu nastavenou ve Vaší nahrávací aplikaci jako Input Audio Device pro nahrávání. V této konfiguraci, kdy přístroj Line 6 není ve funkci zvukové karty, je jeho analogový výstup nahráván přes stávající zvukovku a úroveň signálu pro nahrávání se řídí knoflíky Volume v POD Farm Stand Alone a knoflíkem ovládání výstupní úrovně signálu z panelu přístroje Line 6. Strana 17

33 Strana 18

34 Nastavení Line 6 Audio MIDI Devices Panely Driver, Inputs & Recording a MIDI Ptáte se jak je možné, že počítač zvládne všechny ty úkoly při řízení toku audio dat mezi vstupy, výstupy, procesování zvuků atd.? To všechno je řízeno tzv. Audio Driverem - Audio ovladačem, což je softwareová komponenta instalovaná společně s POD Farm. V dalším textu je uveden popis pro nastavení parametrů driveru tak, aby Váš počítač pracoval optimálně. Podrobný popis nastavení POD Farm a přístroje Line 6 pro použití s různými nahrávacími aplikacemi je uveden v manuálu POD Farm Recording Setup Guide, který lze stáhnout z internetové adresy User Manuals ( Manuál POD Farm Recording Setup Guide popisuje nastavení počítače pro tyto nahrávací aplikace: Ableton Live 7 Adobe Audition 3 Cakewalk SONAR 7 Digidesign Pro Tools LE 7 Image Line Software FL Studio 7 Propellerhead Reason 4 Sonoma Wire Works RiffWorks 2 Steinberg Cubase /Cubase Studio 4 Popis nastavení počítače pro následující nahrávací aplikace Ableton Live 7 Steinberg Cubase /Cubase Studio 4 je uveden va samostatném manuálu, který je možno obdržet při zakoupení software POD Farm. Uživatelé OS Windows 64 bit V rámci instalace POD Farm pod OS Windows XP a Vista 64 bit se instalují také kompatibilní Audio Drivery (ovladače) pro přístroje Line 6. Dále popisované vlastnosti jsou stejné pro obě verze 32 bit i 64 bit OS. Směrování audia (Audio Routing) POD Studio, TonePort a GuitarPort Zdroj audio signálu připojený k přístroji Line 6 je zpracováván audio driverem (ovladačem audio signálu), který řídí procesování v POD Farm a posílá procesovaný audio signál na výstupy USB Record Send, které jsou směrovány do nahrávacích stop (tracků) Vaší nahrávací aplikace a přebírá si playback kompletního audia z nahrávací aplikace a směruje ho do výstupů přístroje Line 6 pro účely (odposlechu). Audio driver rovněž zajišťuje převzetí procesovaného audio signálu připojeného hudebního nástroje před vysláním na výstupy Record Send a pomocí funkce ToneDirect Monitoring ho s minimální latencí (zpožděním) mixuje se audiem ostatních nahrávacích tracků a posílá do výstupů přístroje Line 6 pro účely monitorování. Strana 19
