1. IDENTIFIKAČNÍ ÚDAJE

Transkript

1

2

3

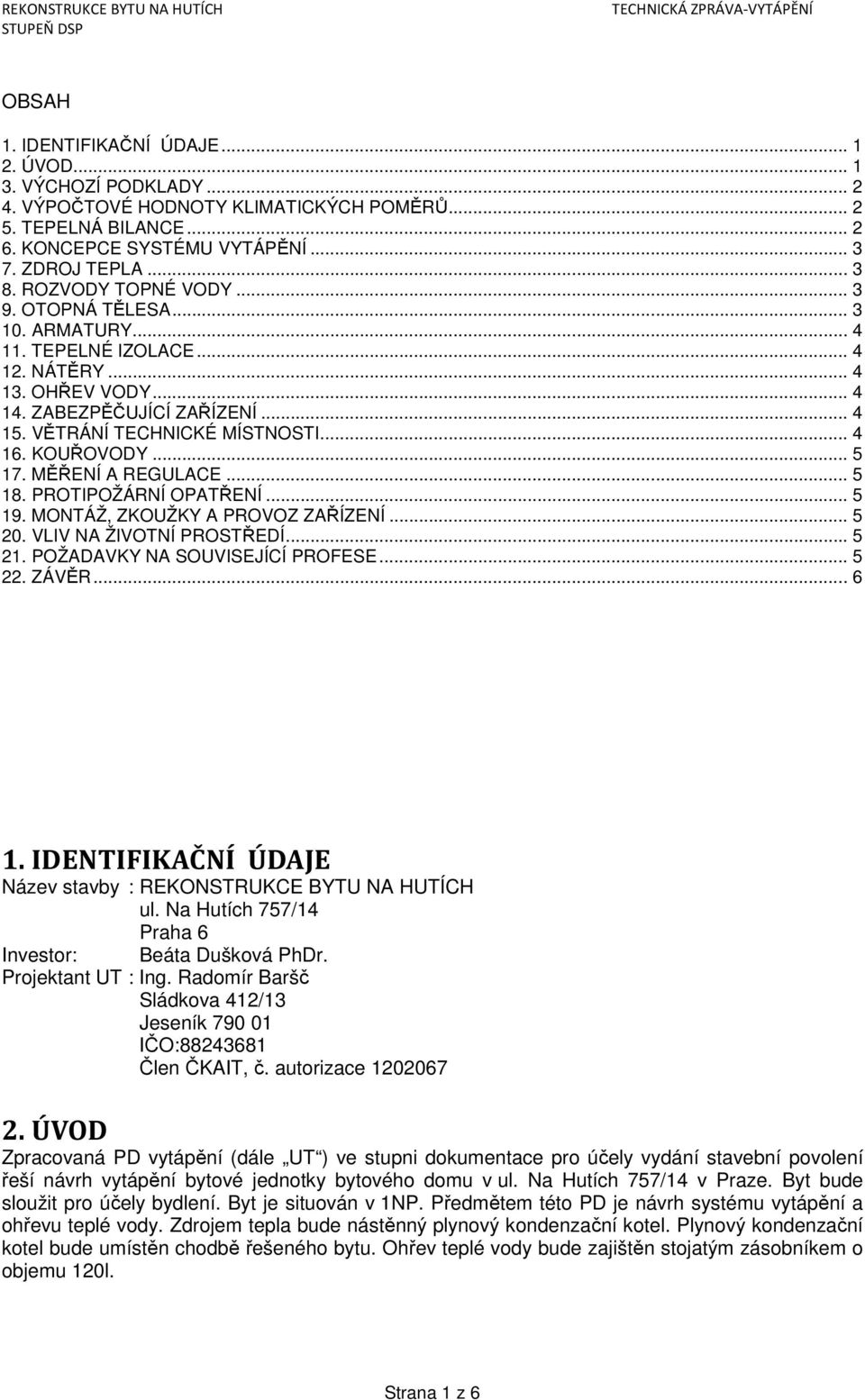

4 REKONSTRUKCE BYTU NA HUTÍCH STUPEŇ DSP TECHNICKÁ ZPRÁVA-VYTÁPĚNÍ OBSAH 1. IDENTIFIKAČNÍ ÚDAJE ÚVOD VÝCHOZÍ PODKLADY VÝPOČTOVÉ HODNOTY KLIMATICKÝCH POMĚRŮ TEPELNÁ BILANCE KONCEPCE SYSTÉMU VYTÁPĚNÍ ZDROJ TEPLA ROZVODY TOPNÉ VODY OTOPNÁ TĚLESA ARMATURY TEPELNÉ IZOLACE NÁTĚRY OHŘEV VODY ZABEZPĚČUJÍCÍ ZAŘÍZENÍ VĚTRÁNÍ TECHNICKÉ MÍSTNOSTI KOUŘOVODY MĚŘENÍ A REGULACE PROTIPOŽÁRNÍ OPATŘENÍ MONTÁŽ, ZKOUŽKY A PROVOZ ZAŘÍZENÍ VLIV NA ŽIVOTNÍ PROSTŘEDÍ POŽADAVKY NA SOUVISEJÍCÍ PROFESE ZÁVĚR IDENTIFIKAČNÍ ÚDAJE Název stavby : REKONSTRUKCE BYTU NA HUTÍCH ul. Na Hutích 757/14 Praha 6 Investor: Beáta Dušková PhDr. Projektant UT : Ing. Radomír Baršč Sládkova 412/13 Jeseník IČO: Člen ČKAIT, č. autorizace ÚVOD Zpracovaná PD vytápění (dále UT ) ve stupni dokumentace pro účely vydání stavební povolení řeší návrh vytápění bytové jednotky bytového domu v ul. Na Hutích 757/14 v Praze. Byt bude sloužit pro účely bydlení. Byt je situován v 1NP. Předmětem této PD je návrh systému vytápění a ohřevu teplé vody. Zdrojem tepla bude nástěnný plynový kondenzační kotel. Plynový kondenzační kotel bude umístěn chodbě řešeného bytu. Ohřev teplé vody bude zajištěn stojatým zásobníkem o objemu 120l. Strana 1 z 6

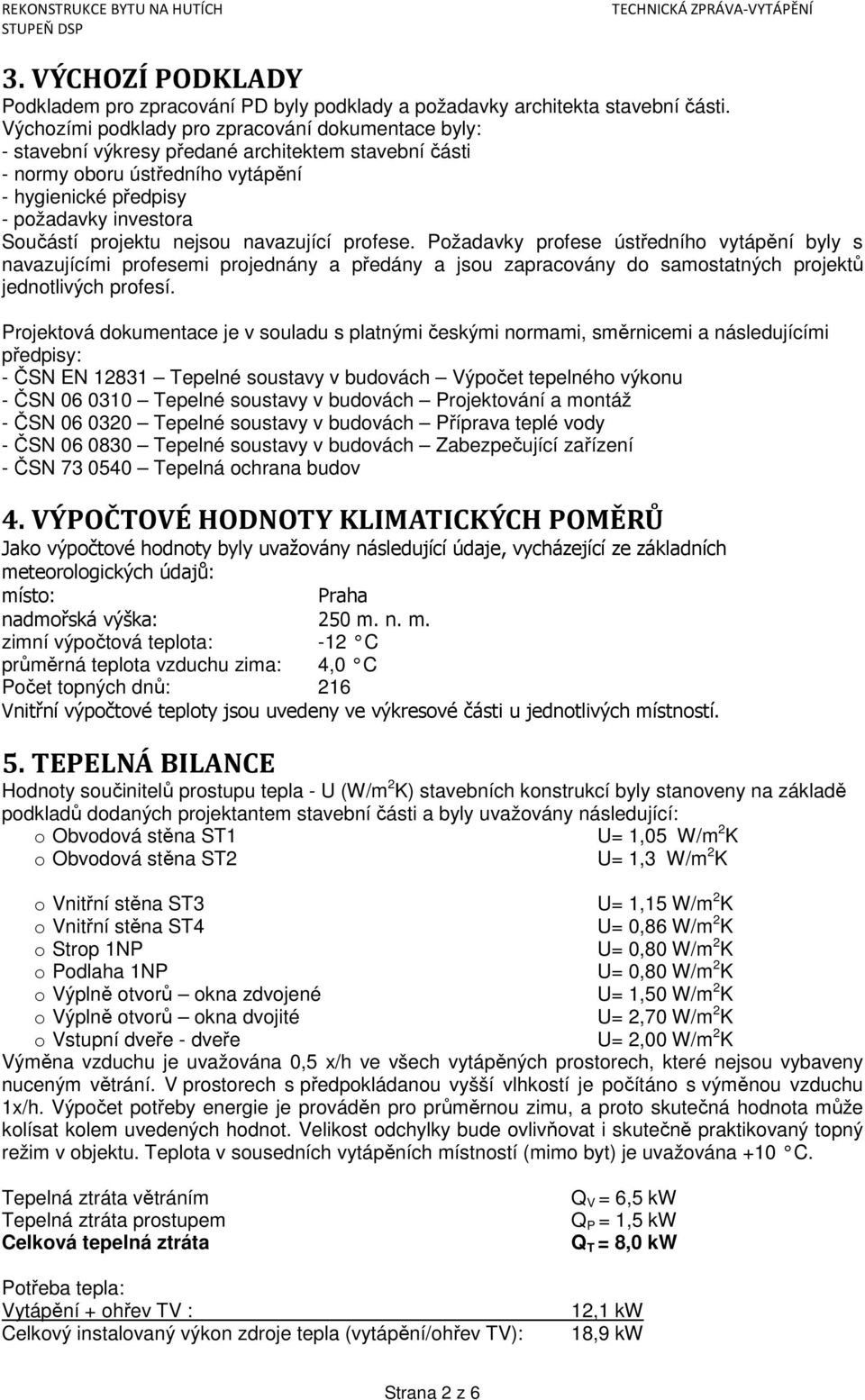

5 REKONSTRUKCE BYTU NA HUTÍCH STUPEŇ DSP TECHNICKÁ ZPRÁVA-VYTÁPĚNÍ 3. VÝCHOZÍ PODKLADY Podkladem pro zpracování PD byly podklady a požadavky architekta stavební části. Výchozími podklady pro zpracování dokumentace byly: - stavební výkresy předané architektem stavební části - normy oboru ústředního vytápění - hygienické předpisy - požadavky investora Součástí projektu nejsou navazující profese. Požadavky profese ústředního vytápění byly s navazujícími profesemi projednány a předány a jsou zapracovány do samostatných projektů jednotlivých profesí. Projektová dokumentace je v souladu s platnými českými normami, směrnicemi a následujícími předpisy: - ČSN EN Tepelné soustavy v budovách Výpočet tepelného výkonu - ČSN Tepelné soustavy v budovách Projektování a montáž - ČSN Tepelné soustavy v budovách Příprava teplé vody - ČSN Tepelné soustavy v budovách Zabezpečující zařízení - ČSN Tepelná ochrana budov 4. VÝPOČTOVÉ HODNOTY KLIMATICKÝCH POMĚRŮ Jako výpočtové hodnoty byly uvažovány následující údaje, vycházející ze základních meteorologických údajů: místo: Praha nadmořská výška: 250 m. n. m. zimní výpočtová teplota: -12 C průměrná teplota vzduchu zima: 4,0 C Počet topných dnů: 216 Vnitřní výpočtové teploty jsou uvedeny ve výkresové části u jednotlivých místností. 5. TEPELNÁ BILANCE Hodnoty součinitelů prostupu tepla - U (W/m 2 K) stavebních konstrukcí byly stanoveny na základě podkladů dodaných projektantem stavební části a byly uvažovány následující: o Obvodová stěna ST1 U= 1,05 W/m 2 K o Obvodová stěna ST2 U= 1,3 W/m 2 K o Vnitřní stěna ST3 U= 1,15 W/m 2 K o Vnitřní stěna ST4 U= 0,86 W/m 2 K o Strop 1NP U= 0,80 W/m 2 K o Podlaha 1NP U= 0,80 W/m 2 K o Výplně otvorů okna zdvojené U= 1,50 W/m 2 K o Výplně otvorů okna dvojité U= 2,70 W/m 2 K o Vstupní dveře - dveře U= 2,00 W/m 2 K Výměna vzduchu je uvažována 0,5 x/h ve všech vytápěných prostorech, které nejsou vybaveny nuceným větrání. V prostorech s předpokládanou vyšší vlhkostí je počítáno s výměnou vzduchu 1x/h. Výpočet potřeby energie je prováděn pro průměrnou zimu, a proto skutečná hodnota může kolísat kolem uvedených hodnot. Velikost odchylky bude ovlivňovat i skutečně praktikovaný topný režim v objektu. Teplota v sousedních vytápěních místností (mimo byt) je uvažována +10 C. Tepelná ztráta větráním Tepelná ztráta prostupem Celková tepelná ztráta Potřeba tepla: Vytápění + ohřev TV : Celkový instalovaný výkon zdroje tepla (vytápění/ohřev TV): Q V = 6,5 kw Q P = 1,5 kw Q T = 8,0 kw 12,1 kw 18,9 kw Strana 2 z 6

6 REKONSTRUKCE BYTU NA HUTÍCH STUPEŇ DSP TECHNICKÁ ZPRÁVA-VYTÁPĚNÍ Předpokládaná celková roční potřeba tepla na vytápění: Předpokládaná celková roční potřeba tepla na ohřev TV: Předpokládaná celková roční potřeba: Q VYT= 60 GJ /rok Q TV= 29 GJ /rok Q VYT+TV= 89 GJ /rok 6. KONCEPCE SYSTÉMU VYTÁPĚNÍ Zdrojem tepla pro řešený byt bude nástěnný plynový kondenzační kotel PROTHERM GEPARD CONDENS 12MKO o jmenovitém výkonu (80/60 C) 4,0-15,0 kw. Kotel bude osazen na stěně v prostoru chodby bytu. Kotel bude v provedení nezávislém na vzduchu z prostoru interiéru. Spalovací vzduch bude přisáván do kotle z prostoru exteriéru. Odvod spalin a přívod vzduchu bude řešen koaxiálním odkouřením 80/125 vyvedeným nad střechu objektu. Od kotle bude vedeno samostatné rozvodné potrubí pro vytápění k jednotlivým otopným tělesům a samostatné rozvodné potrubí ke stojatému zásobníku teplé vody o objemu 120 l. Vytápění bude zajištěno dvou trubkovou otopnou soustavou s nuceným oběhem topné vody. Plynový kondenzační kotel zajistí 100% krytí tepelných ztrát objektu. 7. ZDROJ TEPLA Zdrojem tepla bude nástěnný plynový kondenzační kotel PROTHERM GEPARD CONDENS 12MKO o jmenovitém výkonu (80/60 C) 4,0 15,0 kw. Součástí kotle bude oběhové čerpadlo (modulové čerpadlo Q=370l/h, pext=18,0 kpa), třícestná přepínací armatura, pojišťovací ventil (otevírací přetlak 295 kpa) a expanzní nádoba o objemu 8 l. Řízení a regulace kotle bude pomocí ekvitermní regulace. Provoz plynového kotle bude plně automatický. Navrhovaný teplotní spád topné vody bude 75/55 C. Plynový kondenzační kotel bude v provedení typu C, provoz kotle tedy bude nezávislý na vzduchu z interiéru. Spalovací vzduch bude přisáván přes koaxiální kouřovod 80/125 přímo k plynovým hořákům. Zdroj tepla bude opatřen zabezpečujícím zařízením, které bude chránit teplovodní systém proti překročení nejvyššího pracovního přetlaku, překročení nejvyšší pracovní teploty. Pro expanzi topné vody bude použita tlaková expanzní nádoba. Úpravna vody nebyla investorem požadována. 8. ROZVODY TOPNÉ VODY V řešeném bytu bude navržena dvoutrubková otopná soustava s nuceným oběhem vody. Navrhovaný teplotní spád 75/55 C. Systém vytápění bude tvořen zdrojem tepla, zabezpečujícím zařízením, trubními rozvody a otopnými tělesy. Topná voda, pro ohřev teplé vody, bude na výstupu z kotle vedena samostatným rozvodným potrubím ke stojatému zásobníku vody, o objemu 120l, který bude opatřen vytápěcí topnou spirálou. Topná voda, pro vytápění, bude na výstupu z kotle vedena samostatným rozvodným potrubím k jednotlivým otopným tělesům. Rozvodné potrubí bude vedeno ve stěnách, v předstěrách a v podlaze ve vrstvě TI. Veškeré rozvody k otopným tělesům budou vedeny zakryté ve stavebních konstrukcích. Napojení rozvodných potrubí na jednotlivá otopná tělesa bude provedeno vždy ze stěn tak, aby při pohledu na otopná tělesa nebyla viditelná připojovací potrubí. Potrubní rozvody k otopným tělesům a stojatému zásobníku budou provedeny z měděných trubek, spoje lisované. Při montáži bude dodržena ustanovení ČSN Potrubní rozvody budou vedeny v drážkách ve zdivu, při stěnách, v příčkách a v TI vrstvě podlah. Potrubí bude kotveno dle typového upevňovacího materiálu dodavatele materiálu (třmeny, objímky, táhla) tak, aby bylo zajištěno bezpečné dilatovaní topných rozvodů. Vertikální rozvody budou na nejvyšších místech osazeny odvzdušňovacími ventily, na nejnižších místech vypouštěcími kohouty. Veškeré rozvody budou tepelně izolovány v souladu s vyhl. č. 193/2007 Sb. 9. OTOPNÁ TĚLESA Napojení ocelových článkových těles typu C4 f. ISAN bude provedeno spodním bočním připojením pomocí jednovtokové armatury RA15/6TB f. DANFOSS. OT bude osazeno termostatickou hlavicí. Strana 3 z 6

7 REKONSTRUKCE BYTU NA HUTÍCH STUPEŇ DSP TECHNICKÁ ZPRÁVA-VYTÁPĚNÍ V koupelnách budou osazena trubková ocelová tělesa P.H.M. typu ROSENDAL. Tělesa budou osazena rohovým uzavíratelným šroubením, termostatickým ventilem a termostatickou hlavicí. Podlahový konvektor bez ventilátoru bude navržen od f. KORADO s bočním připojením. Konvektor bude z výroby osazen odvzdušněním. Konvektor bude osazen rohovým termostatickým ventilem a rohovým uzavíratelným šroubením s vypouštěním. Konvektor bude osazen termostatickou hlavicí. Napojení rozvodných potrubí na jednotlivá otopná tělesa bude provedeno vždy ze stěn tak, aby při pohledu na otopná tělesa nebyla viditelná připojovací potrubí. 10. ARMATURY V celém rozvodu budou použity běžné uzavírací kulové kohouty, filtry, zpětné klapky PN 10. Potrubní rozvody budou dále doplněny drobnými odvzdušňovacími a vypouštěcími armaturami. 11. TEPELNÉ IZOLACE Izolace potrubí se bude provádět po montáži potrubí a tlakových zkouškách. Potrubí i armatury budou izolovány v plném rozsahu. Potrubí bude izolováno izolačními pouzdry s kašírovanou hliníkovou fólií. Tloušťky a tepelně-technické vlastnosti izolací musí vyhovovat požadavkům vyhlášky č.193/ NÁTĚRY Měděné potrubí bude opatřeno syntetickými nátěry. Specifikace: - potrubí otopné vody: 1x základní odstín RAL 2001 červenohnědá 13. OHŘEV VODY Ohřev teplé vody bude zajištěn pomocí stojatého zásobníku teplé vody FE 120 PROTHERM o objemu 120 l. Ohřev vody uvažujeme z 5 C na 55 C. Bude se jednat o přednostní ohřev teplé vody. Před vstupem SV do zásobníku bude na potrubí osazen uzavírací kohout, zpětný ventil, zkušební ventil, vypouštěcí ventil, pojistný ventil (DN 15, otevírací přetlak 595 kpa), popř. tlakoměr a expanzomat. Na výstupu TV bude umístěna uzavírací armatura. Před zásobník TV musí být osazeno zařízení zabraňující překročení nejvyššího pracovního přetlaku TV v zásobníku. Na přívodu studené vody do zásobníku bude osazen pojistný ventil. Pojistný ventil bude osazen mezi zásobníkem a uzavírací armaturou. Velikost zásobníku: zásobník o objemu 120l. Dodávka zásobníku je předmětem profese UT. Profese ZTI zajistí dopojení zásobníku ze strany studené, teplé vody a zajistí osazení cirkulace. 14. ZABEZPĚČUJÍCÍ ZAŘÍZENÍ Zabezpečovací zařízení bude chránit teplovodní systém proti překročení nejvyššího pracovního přetlaku, překročení nejvyšší pracovní teploty. Zdroj tepla bude opatřen pojistným ventilem o otevíracím přetlaku 295 kpa. Pro expanzi topné vody bude použita tlaková membránová expanzní nádoba o objemu 8 l, tlak 3 bar, teplota 120 C. 15. VĚTRÁNÍ TECHNICKÉ MÍSTNOSTI Technická místnost bude větrána přirozeně pomocí neuzavíratelného průduchu. Navrhovaný plynový kondenzační kotel bude v provedení spotřebiče typu C, nebude tedy závislý na vzduchu z místnosti. Strana 4 z 6

8 REKONSTRUKCE BYTU NA HUTÍCH STUPEŇ DSP TECHNICKÁ ZPRÁVA-VYTÁPĚNÍ 16. KOUŘOVODY Kondenzační kotel bude mít vlastní koaxiální odkouření 80/125, které bude vyvedeno nad rovinu střechy. Koaxiální odkouření zajistí bezpečné odvedení spalin od kotle do exteriéru, zajistí přisávání spalovacího vzduchu pro provoz kotle. Celá konstrukce kouřovodu bude provedena tak, aby bylo zabráněno proniku spalin do prostoru místnosti. Kouřovod bude proveden jako vzduchotěsný a vodotěsný. 17. MĚŘENÍ A REGULACE Provoz kotle bude řízen komplexním řídícím systémem Měření a Regulace f. PROTHERM, který bude součástí dodávky kotlové techniky. Měření a Regulace bude zabezpečovat optimální provoz vytápění a ohřev TV. Řízení kotlů bude dle ekvitermní regulace s možností úpravy teploty dle prostorové teploty, z důvodů hospodárnosti provozu a tepelné pohody. 18. PROTIPOŽÁRNÍ OPATŘENÍ Protipožární opatření budou provedena dle požadavků PBŘ a dle příslušných požárních norem řady ČSN 73 08XX. Dělení objektu na jednotlivé požární úseky je řešeno samostatným projektem požární ochrany. V místech prostupů pořádně dělícími konstrukcemi budou rozvody UT opatřeny požárními manžetami a utěsněny požárním tmelem dle požadavků PBŘ. 19. MONTÁŽ, ZKOUŽKY A PROVOZ ZAŘÍZENÍ Při montáži zařízení budou dodrženy předepsané technologické předpisy. Při montáži budou dodrženy podrobné pokyny pro montáž jednotlivých strojů a elementů přiložených v dodávce nebo uvedených v jednotlivých normách a právních předpisech. Před zahájením montážních prací je nutno provést vzájemnou koordinaci postupu prací všech profesí. Při montáži budou dodrženy předpisy pro instalaci vytápěcího zařízení. Při montáži budou dodrženy bezpečnostní předpisy při práci. Zařízení bude namontováno podle příslušných platných ČSN a vyhlášek. Před uvedením zařízení do provozu je nutno potrubí vypláchnout a naplnit vodou. Dále je nutno systém napustit a provést zkoušku těsnosti, dilatační, tlakovou a konečnou zkoušku dle ČSN O všech zkouškách bude vypracován protokol. Provedení zkoušky zařízení je předepsáno ČSN Před uvedením zařízení do provozu je nutno zpracovat dle NV č. 591/2006Sb. pokyny k obsluze zařízení a návod k provádění oprav a údržby. Provoz otopného systému a jeho údržba včetně spotřebičů je upraven technickou normou ČSN VLIV NA ŽIVOTNÍ PROSTŘEDÍ Navržené řešení řeší zdroj tepla (plynový kotel) na spalování ušlechtilých paliv (zemní plyn), čímž se sníží negativní vlivy otopného systému na životní prostředí. U zemního plynu bude z části využita kondenzace vodních par ve spalinách. Volba a provoz jednotlivých zařízení jsou navrženy s ohledem na co nejmenší vliv na čistotu životního prostředí. Zařízení při běžném provozu produkuje minimální množství látek škodící životnímu prostředí, jedná se o spaliny vzniklé spalováním zemního plynu. Bude osazen plynový kotel, který splňuje požadavky na kvalitu spalin předepsaných příslušnými předpisy. 21. POŽADAVKY NA SOUVISEJÍCÍ PROFESE Stavební část - vybudovat prostupy pro rozvodná potrubí stropy, stěnami, podlahami. - provést případné drážky ve stavebních konstrukcích pro rozvodná potrubí - provést případné zahození vysekaných drážek - dodávka a montáž požárních ucpávek - zajistí připravenost kouřového průduchu pro osazení nového koaxiálního odkouření Zdravotechnika Strana 5 z 6

9 REKONSTRUKCE BYTU NA HUTÍCH STUPEŇ DSP TECHNICKÁ ZPRÁVA-VYTÁPĚNÍ - zajistit odvod kondenzátu od kotlů a pojistných ventilů přes zápachový uzávěr do vnitřní kanalizace - zajistit napojení zásobníku TV a napojení (dopouštění) systému UT na studenou vodu - zajistit osazení cirkulace TV Elektroinstalace a MaR - zajistit přívod el. energie pro kotel a řídící modul - provést nulování a pospojování zařízení - provést uzemnění komponentů 22. ZÁVĚR Montáž může provést oprávněná organizace nebo podnikatel, mající odborně způsobilé pracovníky a příslušné oprávnění k této činnosti. Provedení musí odpovídat ČSN a hygienickým předpisům. Při montáži je nutno dodržet technologické postupy stanovené výrobci, bezpečnostní a hygienické předpisy. Je nutno dodržovat předepsané minimální vzdálenosti rozvodů od konstrukcí a ostatních rozvodů. Po dokončení montáže rozvodů je nutno provést předepsané zkoušky dle ČSN. Při realizaci bude třeba respektovat požadavky, které vyplynou z požadavků investora. Zpracovaná PD má veškeré náležitosti stanovené vyh.č. 499/2006 a vyhl. č.62/2013 o dokumentaci staveb. Stavba může být zahájena až po vydání stavebního povolení příslušným stavebním úřadem a za podmínek jím stanovených. Veškeré změny projektu a případné záměny navržených elementů nelze provádět bez písemného schválení projektantem a odsouhlasení investorem a architektem stavby. Při provedených záměnách, zejména za levnější a méně kvalitní komponenty, negarantuje projektant správnou funkci zařízení. Při jakýchkoliv nejasnostech v projektu kontaktujte zpracovatele ještě před výrobou popřípadě nákupem jednotlivých elementů.. Ing. Radomír Baršč Strana 6 z 6

10

11

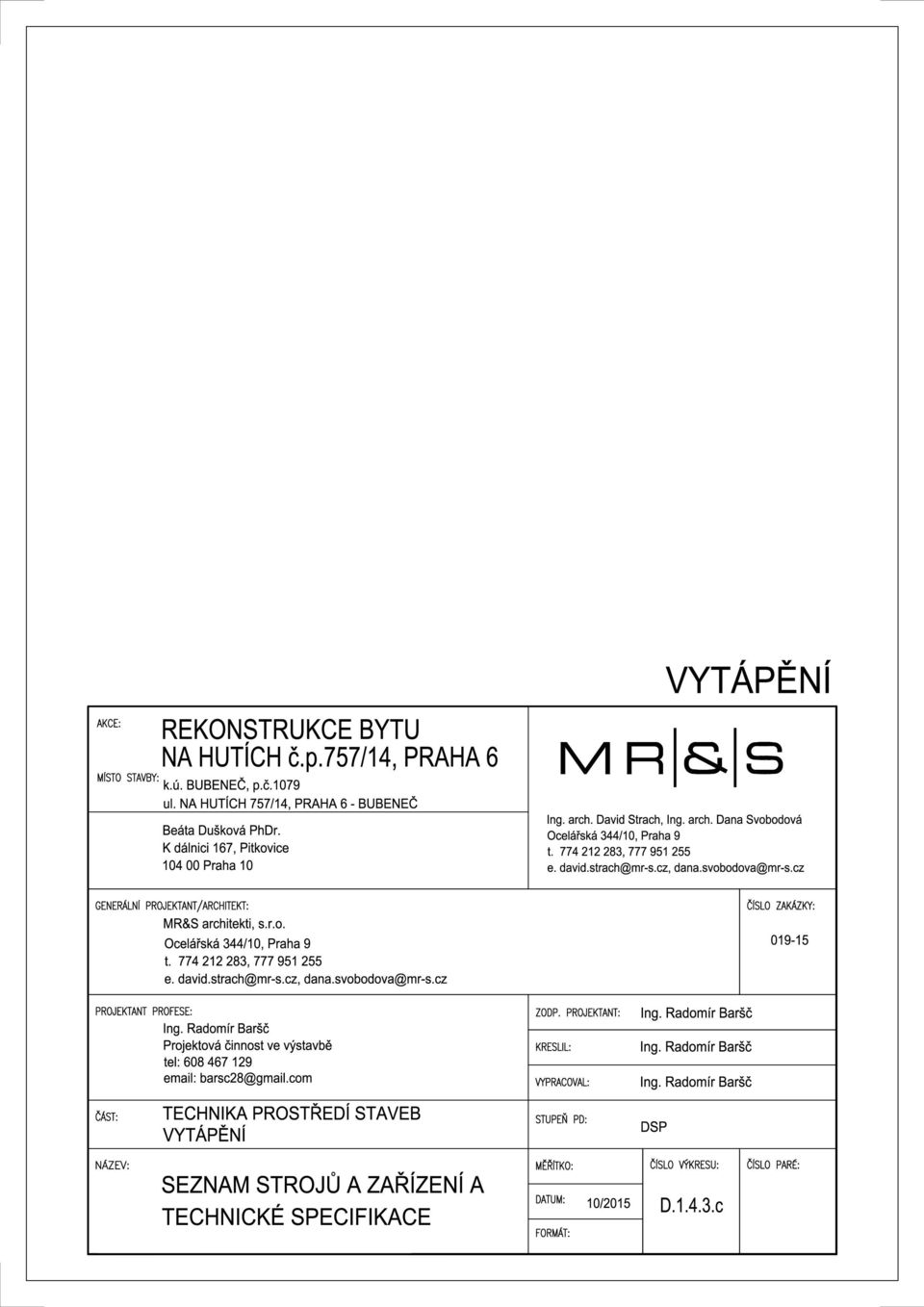

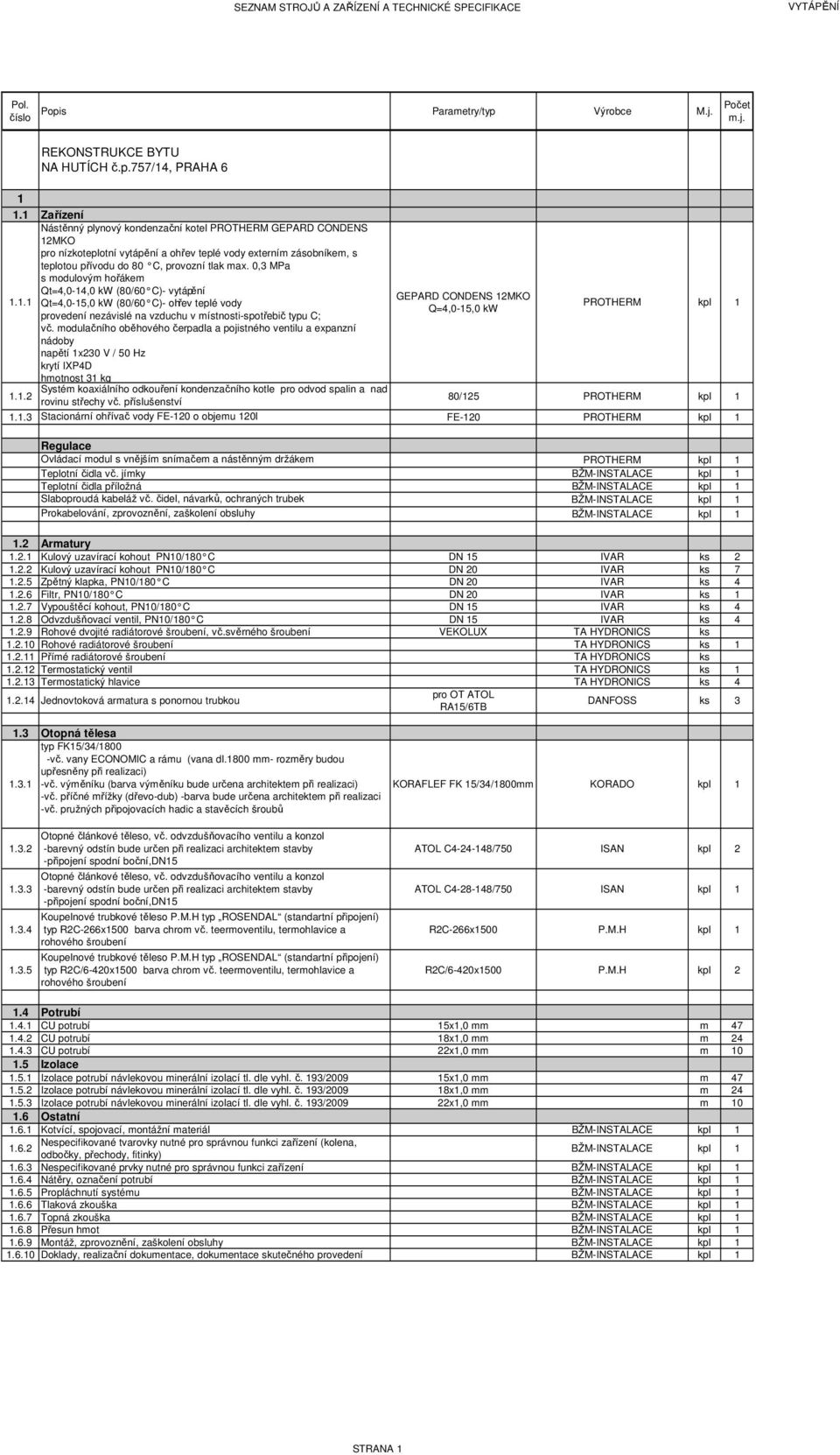

12 SEZNAM STROJŮ A ZAŘÍZENÍ A TECHNICKÉ SPECIFIKACE VYTÁPĚNÍ Pol. číslo Popis Parametry/typ Výrobce M.j. Počet m.j. REKONSTRUKCE BYTU NA HUTÍCH č.p.757/14, PRAHA Zařízení Nástěnný plynový kondenzační kotel PROTHERM GEPARD CONDENS 12MKO pro nízkoteplotní vytápění a ohřev teplé vody externím zásobníkem, s teplotou přívodu do 80 C, provozní tlak max. 0,3 MPa s modulovým hořákem Qt=4,0-14,0 kw (80/60 C)- vytápění Qt=4,0-15,0 kw (80/60 C)- ohřev teplé vody provedení nezávislé na vzduchu v místnosti-spotřebič typu C; vč. modulačního oběhového čerpadla a pojistného ventilu a expanzní nádoby napětí 1x230 V / 50 Hz krytí IXP4D hmotnost 31 kg Systém koaxiálního odkouření kondenzačního kotle pro odvod spalin a nad rovinu střechy vč. příslušenství GEPARD CONDENS 12MKO Q=4,0-15,0 kw PROTHERM kpl 1 80/125 PROTHERM kpl Stacionární ohřívač vody FE-120 o objemu 120l FE-120 PROTHERM kpl 1 Regulace Ovládací modul s vnějším snímačem a nástěnným držákem PROTHERM kpl 1 Teplotní čidla vč. jímky BŽM-INSTALACE kpl 1 Teplotní čidla příložná BŽM-INSTALACE kpl 1 Slaboproudá kabeláž vč. čidel, návarků, ochraných trubek BŽM-INSTALACE kpl 1 Prokabelování, zprovoznění, zaškolení obsluhy BŽM-INSTALACE kpl Armatury Kulový uzavírací kohout PN10/180 C DN 15 IVAR ks Kulový uzavírací kohout PN10/180 C DN 20 IVAR ks Zpětný klapka, PN10/180 C DN 20 IVAR ks Filtr, PN10/180 C DN 20 IVAR ks Vypouštěcí kohout, PN10/180 C DN 15 IVAR ks Odvzdušňovací ventil, PN10/180 C DN 15 IVAR ks Rohové dvojité radiátorové šroubení, vč.svěrného šroubení VEKOLUX TA HYDRONICS ks Rohové radiátorové šroubení TA HYDRONICS ks Přímé radiátorové šroubení TA HYDRONICS ks Termostatický ventil TA HYDRONICS ks Termostatický hlavice TA HYDRONICS ks Jednovtoková armatura s ponornou trubkou pro OT ATOL RA15/6TB DANFOSS ks Otopná tělesa typ FK15/34/1800 -vč. vany ECONOMIC a rámu (vana dl.1800 mm- rozměry budou upřesněny při realizaci) vč. výměníku (barva výměníku bude určena architektem při realizaci) -vč. příčné mřížky (dřevo-dub) -barva bude určena architektem při realizaci -vč. pružných připojovacích hadic a stavěcích šroubů Otopné článkové těleso, vč. odvzdušňovacího ventilu a konzol -barevný odstín bude určen při realizaci architektem stavby -připojení spodní boční,dn15 Otopné článkové těleso, vč. odvzdušňovacího ventilu a konzol -barevný odstín bude určen při realizaci architektem stavby -připojení spodní boční,dn15 Koupelnové trubkové těleso P.M.H typ ROSENDAL (standartní připojení) typ R2C-266x1500 barva chrom vč. teermoventilu, termohlavice a rohového šroubení Koupelnové trubkové těleso P.M.H typ ROSENDAL (standartní připojení) typ R2C/6-420x1500 barva chrom vč. teermoventilu, termohlavice a rohového šroubení KORAFLEF FK 15/34/1800mm KORADO kpl 1 ATOL C /750 ISAN kpl 2 ATOL C /750 ISAN kpl 1 R2C-266x1500 P.M.H kpl 1 R2C/6-420x1500 P.M.H kpl Potrubí CU potrubí 15x1,0 mm m CU potrubí 18x1,0 mm m CU potrubí 22x1,0 mm m Izolace Izolace potrubí návlekovou minerální izolací tl. dle vyhl. č. 193/ x1,0 mm m Izolace potrubí návlekovou minerální izolací tl. dle vyhl. č. 193/ x1,0 mm m Izolace potrubí návlekovou minerální izolací tl. dle vyhl. č. 193/ x1,0 mm m Ostatní Kotvící, spojovací, montážní materiál BŽM-INSTALACE kpl Nespecifikované tvarovky nutné pro správnou funkci zařízení (kolena, odbočky, přechody, fitinky) BŽM-INSTALACE kpl Nespecifikované prvky nutné pro správnou funkci zařízení BŽM-INSTALACE kpl Nátěry, označení potrubí BŽM-INSTALACE kpl Propláchnutí systému BŽM-INSTALACE kpl Tlaková zkouška BŽM-INSTALACE kpl Topná zkouška BŽM-INSTALACE kpl Přesun hmot BŽM-INSTALACE kpl Montáž, zprovoznění, zaškolení obsluhy BŽM-INSTALACE kpl Doklady, realizační dokumentace, dokumentace skutečného provedení BŽM-INSTALACE kpl 1 STRANA 1
