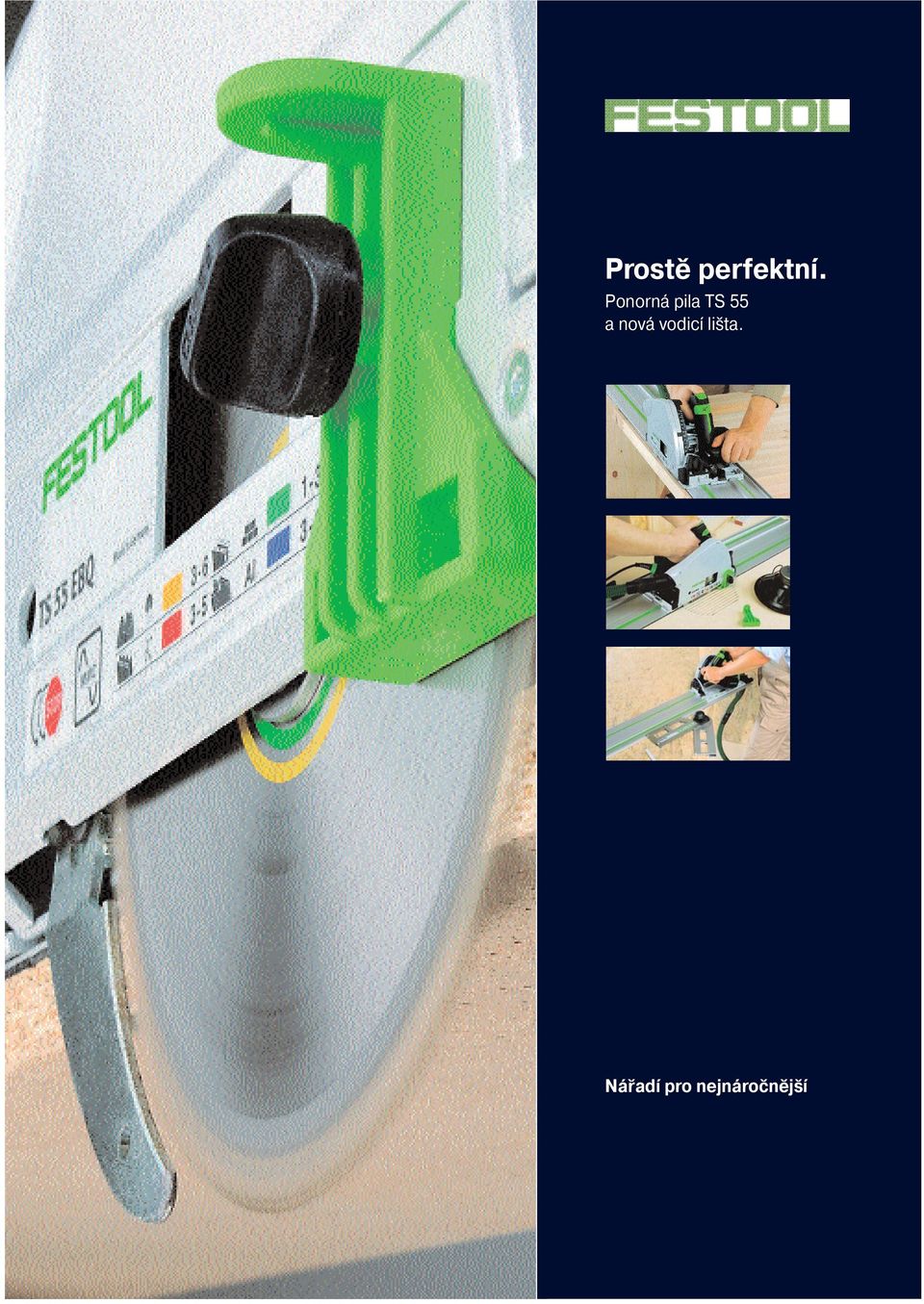

1 Prostě perfektní. Ponorná pila TS 55 a nová vodicí lišta. Nářadí pro nejnáročnější

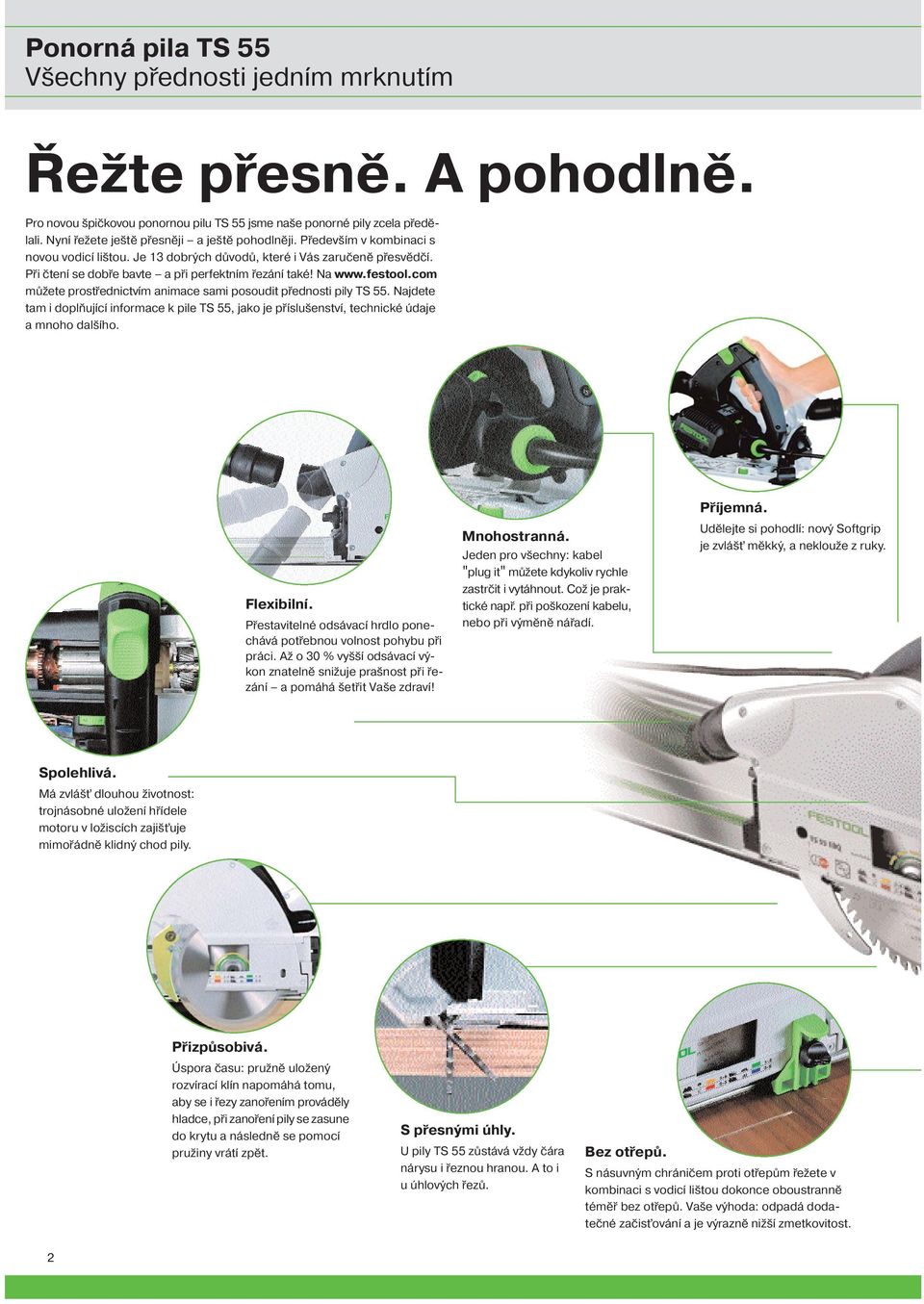

2 Festool Ponorná pila TS 55 Přímá Všechny cesta přednosti jedním mrknutím Řežte přesně. A pohodlně. Pro novou špičkovou ponornou pilu TS 55 jsme naše ponorné pily zcela předělali. Nyní řežete ještě přesněji a ještě pohodlněji. Především v kombinaci s novou vodicí lištou. Je 13 dobrých důvodů, které i Vás zaručeně přesvědčí. Při čtení se dobře bavte a při perfektním řezání také! Na můžete prostřednictvím animace sami posoudit přednosti pily TS 55. Najdete tam i doplňující informace k pile TS 55, jako je příslušenství, technické údaje a mnoho dalšího. Flexibilní. Přestavitelné odsávací hrdlo ponechává potřebnou volnost pohybu při práci. Až o 30 % vyšší odsávací výkon znatelně snižuje prašnost při řezání a pomáhá šetřit Vaše zdraví! Mnohostranná. Jeden pro všechny: kabel "plug it" můžete kdykoliv rychle zastrčit i vytáhnout. Což je praktické např. při poškození kabelu, nebo při výměně nářadí. Příjemná. Udělejte si pohodlí: nový Softgrip je zvlášť měkký, a neklouže z ruky. Spolehlivá. Má zvlášť dlouhou životnost: trojnásobné uložení hřídele motoru v ložiscích zajišťuje mimořádně klidný chod pily. Přizpůsobivá. Úspora času: pružně uložený rozvírací klín napomáhá tomu, aby se i řezy zanořením prováděly hladce, při zanoření pily se zasune do krytu a následně se pomocí pružiny vrátí zpět. S přesnými úhly. U pily TS 55 zůstává vždy čára nárysu i řeznou hranou. A to i u úhlových řezů. Bez otřepů. S násuvným chráničem proti otřepům řežete v kombinaci s vodicí lištou dokonce oboustranně téměř bez otřepů. Vaše výhoda: odpadá dodatečné začisťování a je výrazně nižší zmetkovitost. 2

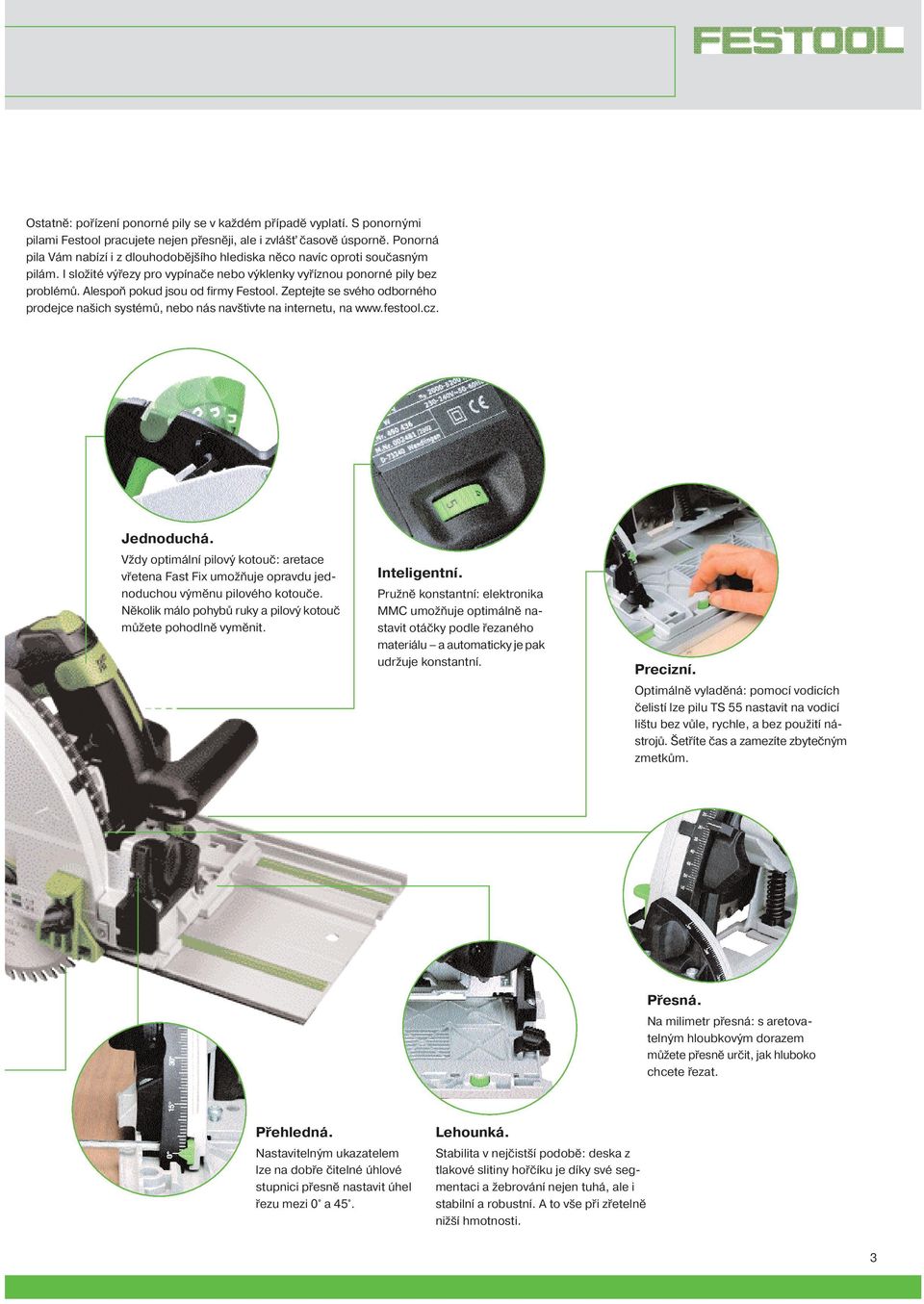

3 Ostatně: pořízení ponorné pily se v každém případě vyplatí. S ponornými pilami Festool pracujete nejen přesněji, ale i zvlášť časově úsporně. Ponorná pila Vám nabízí i z dlouhodobějšího hlediska něco navíc oproti současným pilám. I složité výřezy pro vypínače nebo výklenky vyříznou ponorné pily bez problémů. Alespoň pokud jsou od firmy Festool. Zeptejte se svého odborného prodejce našich systémů, nebo nás navštivte na internetu, na Jednoduchá. Vždy optimální pilový kotouč: aretace vřetena Fast Fix umožňuje opravdu jednoduchou výměnu pilového kotouče. Několik málo pohybů ruky a pilový kotouč můžete pohodlně vyměnit. Inteligentní. Pružně konstantní: elektronika MMC umožňuje optimálně nastavit otáčky podle řezaného materiálu a automaticky je pak udržuje konstantní. Precizní. Optimálně vyladěná: pomocí vodicích čelistí lze pilu TS 55 nastavit na vodicí lištu bez vůle, rychle, a bez použití nástrojů. Šetříte čas a zamezíte zbytečným zmetkům. Přesná. Na milimetr přesná: s aretovatelným hloubkovým dorazem můžete přesně určit, jak hluboko chcete řezat. Přehledná. Nastavitelným ukazatelem lze na dobře čitelné úhlové stupnici přesně nastavit úhel řezu mezi 0 a 45. Lehounká. Stabilita v nejčistší podobě: deska z tlakové slitiny hořčíku je díky své segmentaci a žebrování nejen tuhá, ale i stabilní a robustní. A to vše při zřetelně nižší hmotnosti. 3

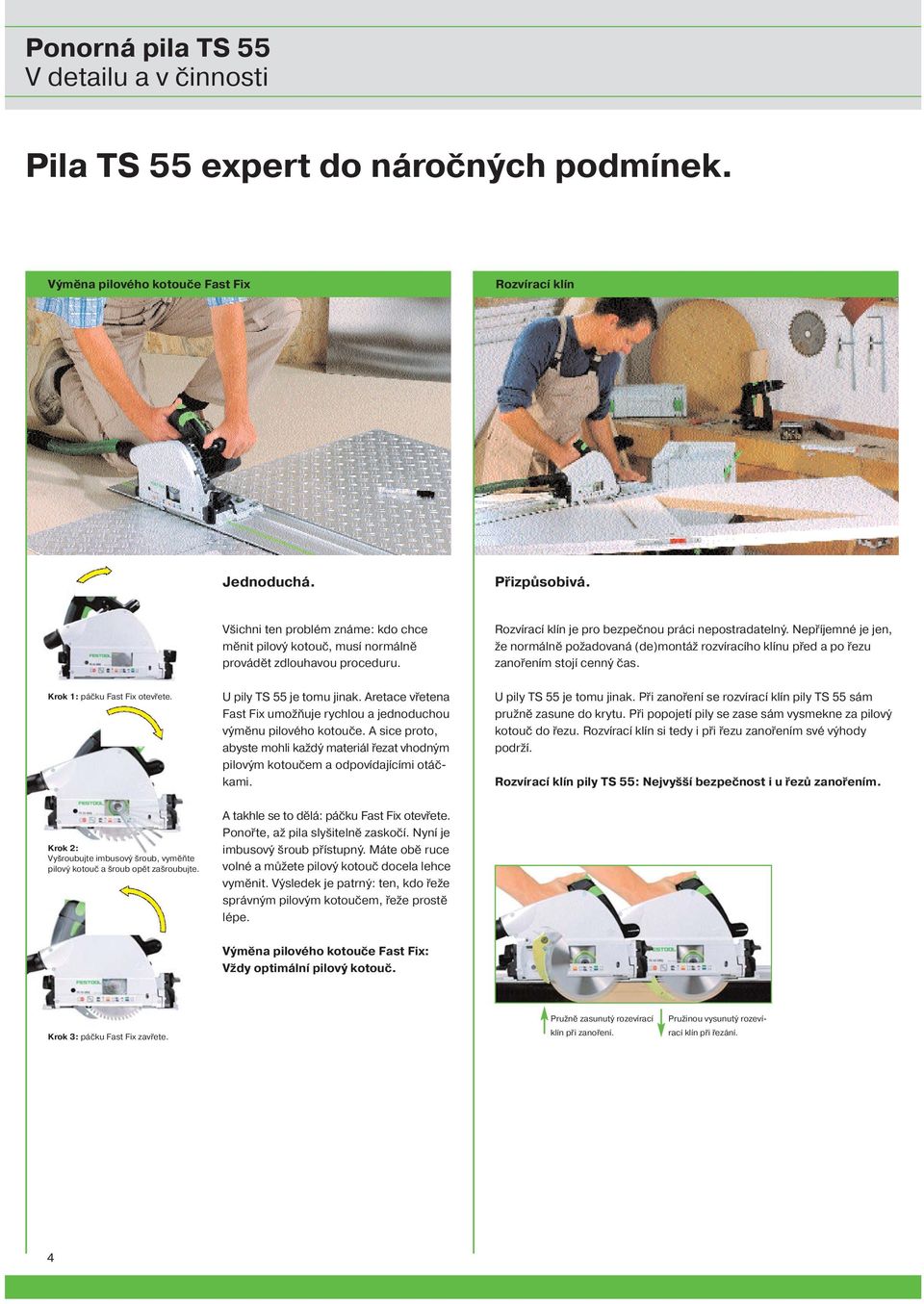

4 Festool Ponorná pila TS 55 Přímá V detailu cestaa v činnosti Pila TS 55 expert do náročných podmínek. Výměna pilového kotouče Fast Fix Rozvírací klín Jednoduchá. Přizpůsobivá. Všichni ten problém známe: kdo chce měnit pilový kotouč, musí normálně provádět zdlouhavou proceduru. Rozvírací klín je pro bezpečnou práci nepostradatelný. Nepříjemné je jen, že normálně požadovaná (de)montáž rozvíracího klínu před a po řezu zanořením stojí cenný čas. Krok 1: páčku Fast Fix otevřete. U pily TS 55 je tomu jinak. Aretace vřetena Fast Fix umožňuje rychlou a jednoduchou výměnu pilového kotouče. A sice proto, abyste mohli každý materiál řezat vhodným pilovým kotoučem a odpovídajícími otáčkami. U pily TS 55 je tomu jinak. Při zanoření se rozvírací klín pily TS 55 sám pružně zasune do krytu. Při popojetí pily se zase sám vysmekne za pilový kotouč do řezu. Rozvírací klín si tedy i při řezu zanořením své výhody podrží. Rozvírací klín pily TS 55: Nejvyšší bezpečnost i u řezů zanořením. Krok 2: Vyšroubujte imbusový šroub, vyměňte pilový kotouč a šroub opět zašroubujte. A takhle se to dělá: páčku Fast Fix otevřete. Ponořte, až pila slyšitelně zaskočí. Nyní je imbusový šroub přístupný. Máte obě ruce volné a můžete pilový kotouč docela lehce vyměnit. Výsledek je patrný: ten, kdo řeže správným pilovým kotoučem, řeže prostě lépe. Výměna pilového kotouče Fast Fix: Vždy optimální pilový kotouč. Krok 3: páčku Fast Fix zavřete. Pružně zasunutý rozevírací klín při zanoření. Pružinou vysunutý rozevírací klín při řezání. 4

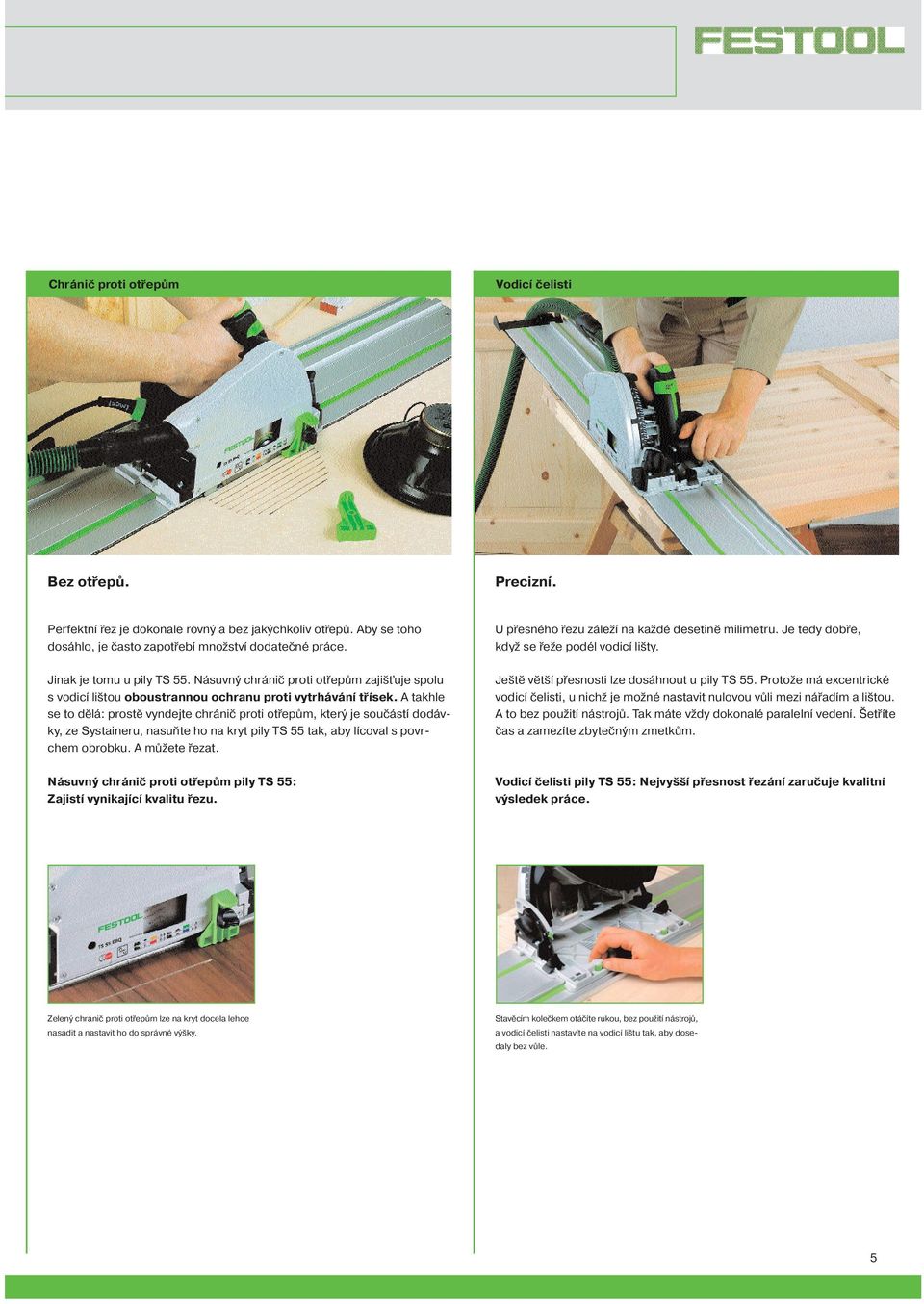

5 Chránič proti otřepům Vodicí čelisti Bez otřepů. Precizní. Perfektní řez je dokonale rovný a bez jakýchkoliv otřepů. Aby se toho dosáhlo, je často zapotřebí množství dodatečné práce. Jinak je tomu u pily TS 55. Násuvný chránič proti otřepům zajišťuje spolu s vodicí lištou oboustrannou ochranu proti vytrhávání třísek. A takhle se to dělá: prostě vyndejte chránič proti otřepům, který je součástí dodávky, ze Systaineru, nasuňte ho na kryt pily TS 55 tak, aby lícoval s povrchem obrobku. A můžete řezat. Násuvný chránič proti otřepům pily TS 55: Zajistí vynikající kvalitu řezu. U přesného řezu záleží na každé desetině milimetru. Je tedy dobře, když se řeže podél vodicí lišty. Ještě větší přesnosti lze dosáhnout u pily TS 55. Protože má excentrické vodicí čelisti, u nichž je možné nastavit nulovou vůli mezi nářadím a lištou. A to bez použití nástrojů. Tak máte vždy dokonalé paralelní vedení. Šetříte čas a zamezíte zbytečným zmetkům. Vodicí čelisti pily TS 55: Nejvyšší přesnost řezání zaručuje kvalitní výsledek práce. Zelený chránič proti otřepům lze na kryt docela lehce nasadit a nastavit ho do správné výšky. Stavěcím kolečkem otáčíte rukou, bez použití nástrojů, a vodicí čelisti nastavíte na vodicí lištu tak, aby dosedaly bez vůle. 5

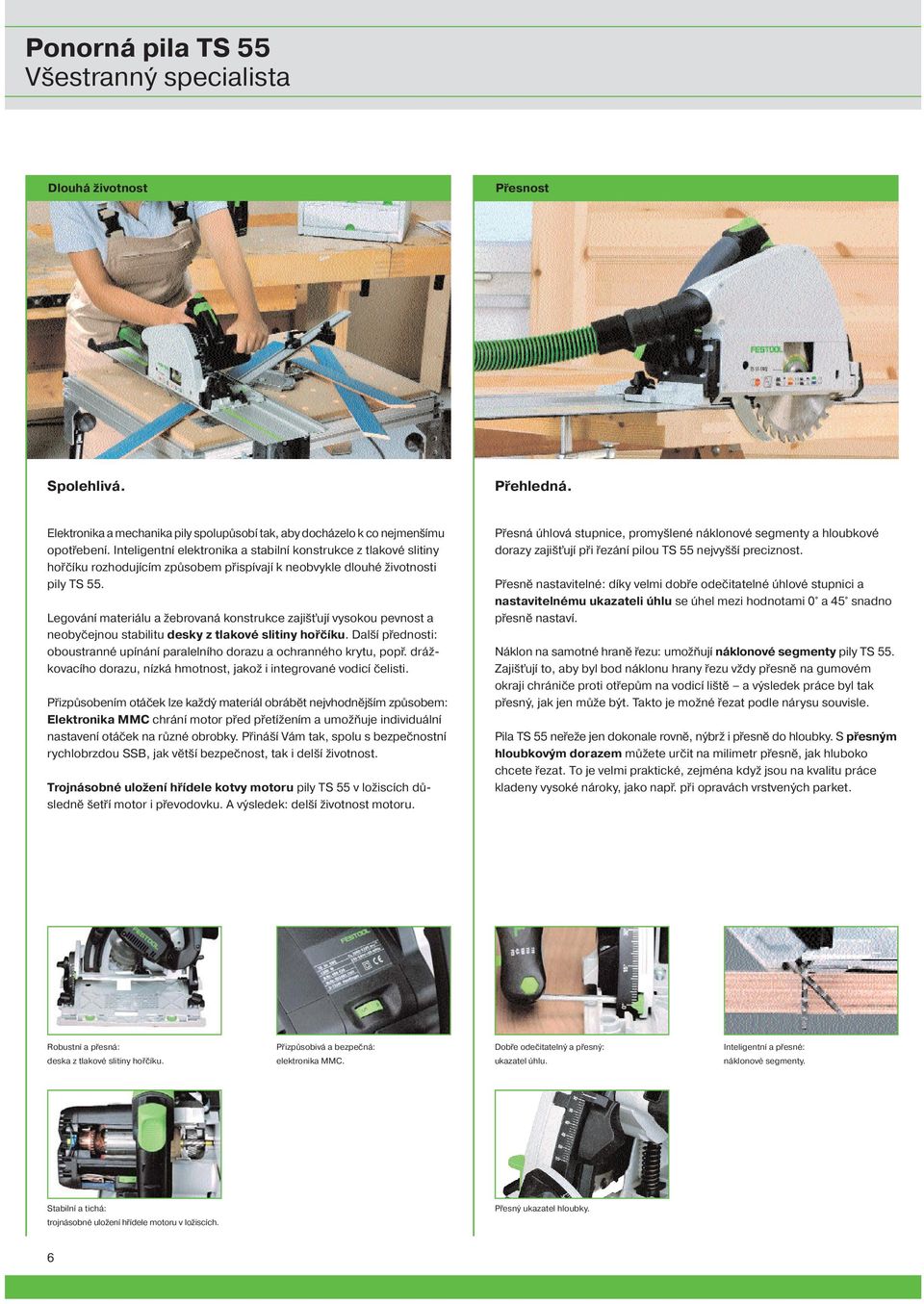

6 Ponorná pila TS 55 Všestranný specialista Dlouhá životnost Přesnost Spolehlivá. Přehledná. Elektronika a mechanika pily spolupůsobí tak, aby docházelo k co nejmenšímu opotřebení. Inteligentní elektronika a stabilní konstrukce z tlakové slitiny hořčíku rozhodujícím způsobem přispívají k neobvykle dlouhé životnosti pily TS 55. Legování materiálu a žebrovaná konstrukce zajišťují vysokou pevnost a neobyčejnou stabilitu desky z tlakové slitiny hořčíku. Další přednosti: oboustranné upínání paralelního dorazu a ochranného krytu, popř. drážkovacího dorazu, nízká hmotnost, jakož i integrované vodicí čelisti. Přizpůsobením otáček lze každý materiál obrábět nejvhodnějším způsobem: Elektronika MMC chrání motor před přetížením a umožňuje individuální nastavení otáček na různé obrobky. Přináší Vám tak, spolu s bezpečnostní rychlobrzdou SSB, jak větší bezpečnost, tak i delší životnost. Trojnásobné uložení hřídele kotvy motoru pily TS 55 v ložiscích důsledně šetří motor i převodovku. A výsledek: delší životnost motoru. Přesná úhlová stupnice, promyšlené náklonové segmenty a hloubkové dorazy zajišťují při řezání pilou TS 55 nejvyšší preciznost. Přesně nastavitelné: díky velmi dobře odečitatelné úhlové stupnici a nastavitelnému ukazateli úhlu se úhel mezi hodnotami 0 a 45 snadno přesně nastaví. Náklon na samotné hraně řezu: umožňují náklonové segmenty pily TS 55. Zajišťují to, aby byl bod náklonu hrany řezu vždy přesně na gumovém okraji chrániče proti otřepům na vodicí liště a výsledek práce byl tak přesný, jak jen může být. Takto je možné řezat podle nárysu souvisle. Pila TS 55 neřeže jen dokonale rovně, nýbrž i přesně do hloubky. S přesným hloubkovým dorazem můžete určit na milimetr přesně, jak hluboko chcete řezat. To je velmi praktické, zejména když jsou na kvalitu práce kladeny vysoké nároky, jako např. při opravách vrstvených parket. Robustní a přesná: deska z tlakové slitiny hořčíku. Přizpůsobivá a bezpečná: elektronika MMC. Dobře odečitatelný a přesný: ukazatel úhlu. Inteligentní a přesné: náklonové segmenty. Stabilní a tichá: trojnásobné uložení hřídele motoru v ložiscích. Přesný ukazatel hloubky. 6

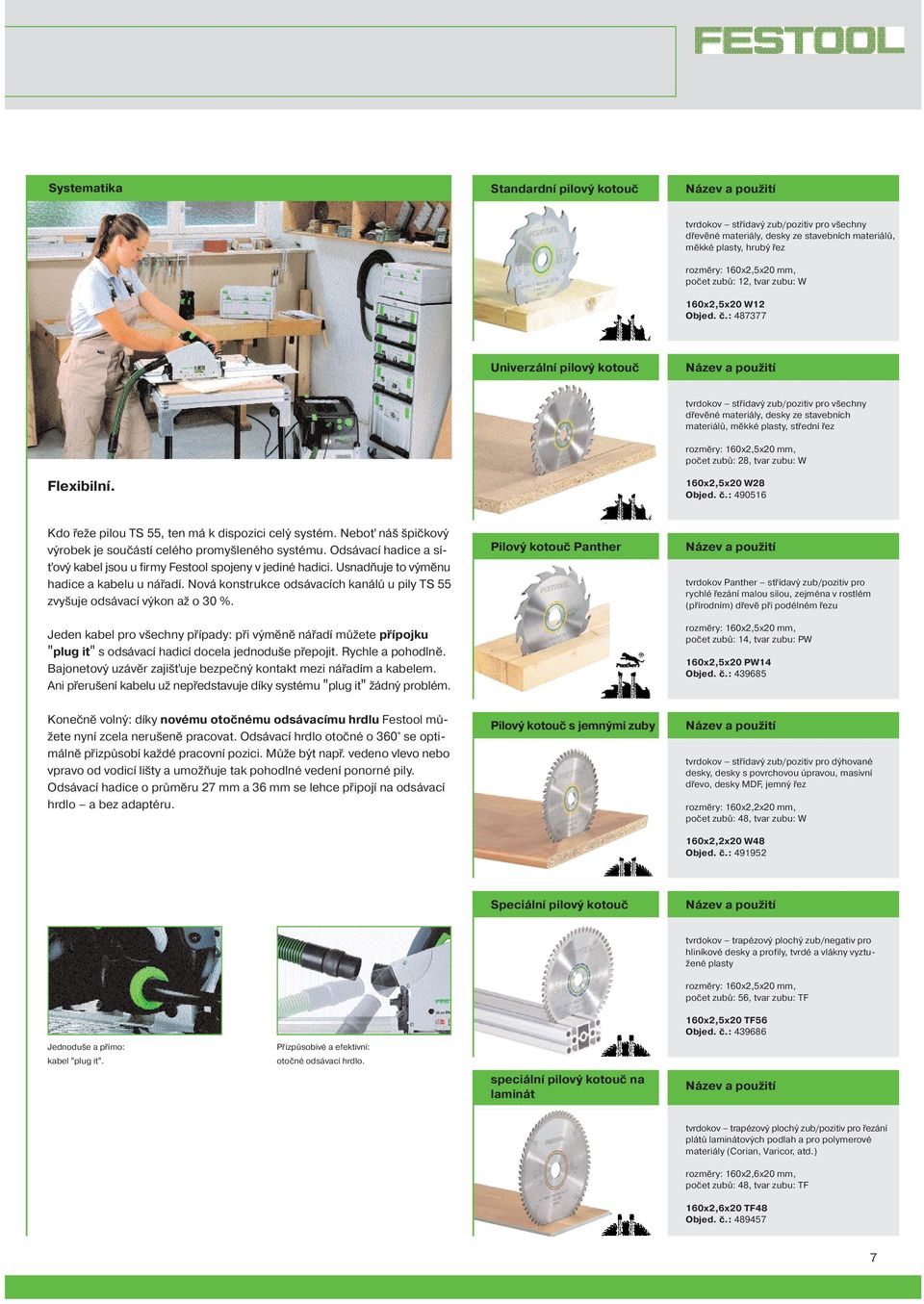

7 Systematika Standardní pilový kotouč tvrdokov střídavý zub/pozitiv pro všechny dřevěné materiály, desky ze stavebních materiálů, měkké plasty, hrubý řez rozměry: 160x2,5x20 mm, počet zubů: 12, tvar zubu: W 160x2,5x20 W12 Objed. č.: Univerzální pilový kotouč Flexibilní. tvrdokov střídavý zub/pozitiv pro všechny dřevěné materiály, desky ze stavebních materiálů, měkké plasty, střední řez rozměry: 160x2,5x20 mm, počet zubů: 28, tvar zubu: W 160x2,5x20 W28 Objed. č.: Kdo řeže pilou TS 55, ten má k dispozici celý systém. Neboť náš špičkový výrobek je součástí celého promyšleného systému. Odsávací hadice a síťový kabel jsou u firmy Festool spojeny v jediné hadici. Usnadňuje to výměnu hadice a kabelu u nářadí. Nová konstrukce odsávacích kanálů u pily TS 55 zvyšuje odsávací výkon až o 30 %. Jeden kabel pro všechny případy: při výměně nářadí můžete přípojku "plug it" s odsávací hadicí docela jednoduše přepojit. Rychle a pohodlně. Bajonetový uzávěr zajišťuje bezpečný kontakt mezi nářadím a kabelem. Ani přerušení kabelu už nepředstavuje díky systému "plug it" žádný problém. Pilový kotouč Panther tvrdokov Panther střídavý zub/pozitiv pro rychlé řezání malou silou, zejména v rostlém (přírodním) dřevě při podélném řezu rozměry: 160x2,5x20 mm, počet zubů: 14, tvar zubu: PW 160x2,5x20 PW14 Objed. č.: Konečně volný: díky novému otočnému odsávacímu hrdlu Festool můžete nyní zcela nerušeně pracovat. Odsávací hrdlo otočné o 360 se optimálně přizpůsobí každé pracovní pozici. Může být např. vedeno vlevo nebo vpravo od vodicí lišty a umožňuje tak pohodlné vedení ponorné pily. Odsávací hadice o průměru 27 mm a 36 mm se lehce připojí na odsávací hrdlo a bez adaptéru. Pilový kotouč s jemnými zuby tvrdokov střídavý zub/pozitiv pro dýhované desky, desky s povrchovou úpravou, masivní dřevo, desky MDF, jemný řez rozměry: 160x2,2x20 mm, počet zubů: 48, tvar zubu: W 160x2,2x20 W48 Objed. č.: Speciální pilový kotouč tvrdokov trapézový plochý zub/negativ pro hliníkové desky a profily, tvrdé a vlákny vyztužené plasty rozměry: 160x2,5x20 mm, počet zubů: 56, tvar zubu: TF Jednoduše a přímo: kabel "plug it". Přizpůsobivé a efektivní: otočné odsávací hrdlo. speciální pilový kotouč na laminát 160x2,5x20 TF56 Objed. č.: tvrdokov trapézový plochý zub/pozitiv pro řezání plátů laminátových podlah a pro polymerové materiály (Corian, Varicor, atd.) rozměry: 160x2,6x20 mm, počet zubů: 48, tvar zubu: TF 160x2,6x20 TF48 Objed. č.:

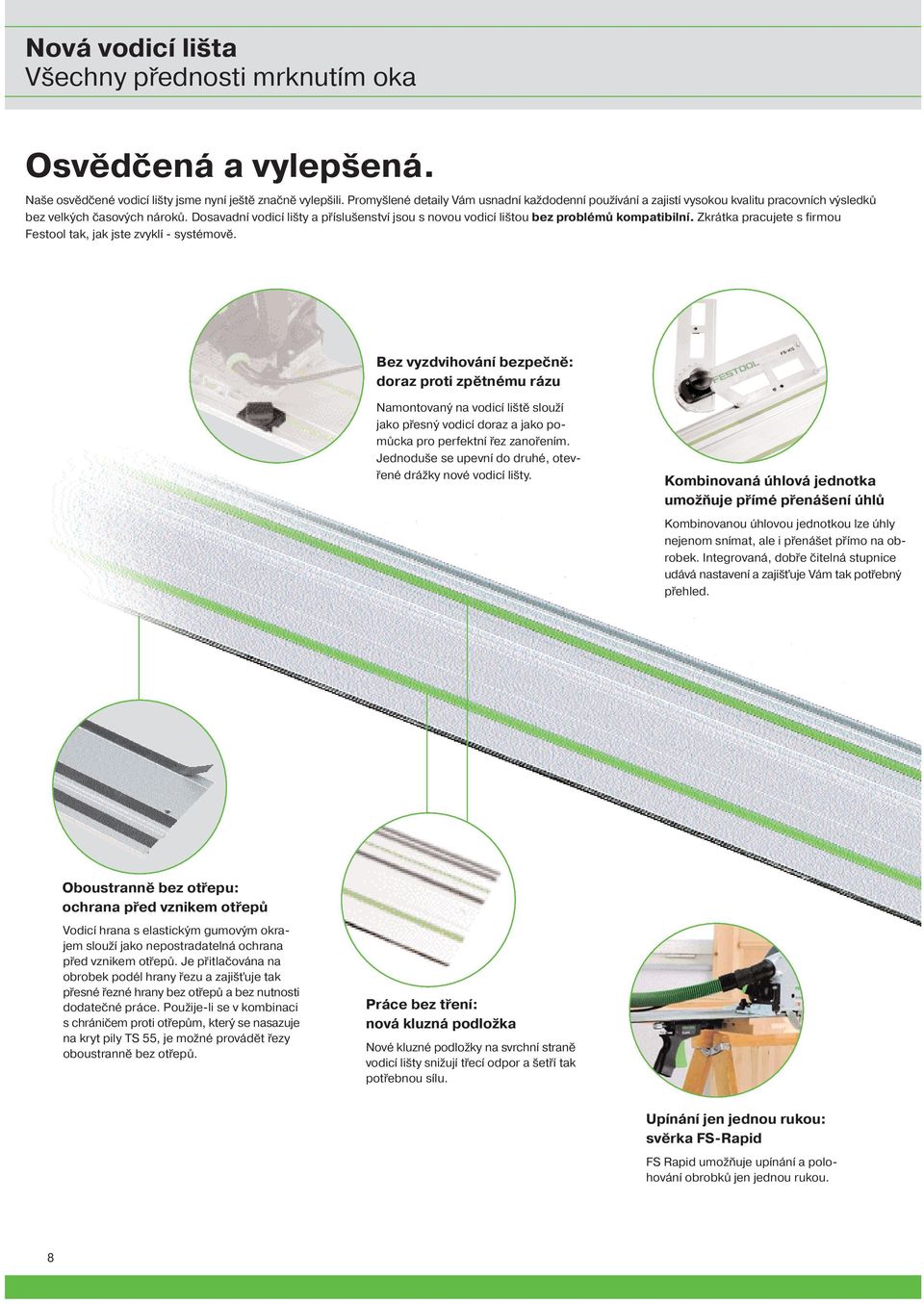

8 Nová vodicí lišta Všechny přednosti mrknutím oka Osvědčená a vylepšená. Naše osvědčené vodicí lišty jsme nyní ještě značně vylepšili. Promyšlené detaily Vám usnadní každodenní používání a zajistí vysokou kvalitu pracovních výsledků bez velkých časových nároků. Dosavadní vodicí lišty a příslušenství jsou s novou vodicí lištou bez problémů kompatibilní. Zkrátka pracujete s firmou Festool tak, jak jste zvyklí - systémově. Bez vyzdvihování bezpečně: doraz proti zpětnému rázu Namontovaný na vodicí liště slouží jako přesný vodicí doraz a jako pomůcka pro perfektní řez zanořením. Jednoduše se upevní do druhé, otevřené drážky nové vodicí lišty. Kombinovaná úhlová jednotka umožňuje přímé přenášení úhlů Kombinovanou úhlovou jednotkou lze úhly nejenom snímat, ale i přenášet přímo na obrobek. Integrovaná, dobře čitelná stupnice udává nastavení a zajišťuje Vám tak potřebný přehled. Oboustranně bez otřepu: ochrana před vznikem otřepů Vodicí hrana s elastickým gumovým okrajem slouží jako nepostradatelná ochrana před vznikem otřepů. Je přitlačována na obrobek podél hrany řezu a zajišťuje tak přesné řezné hrany bez otřepů a bez nutnosti dodatečné práce. Použije-li se v kombinaci s chráničem proti otřepům, který se nasazuje na kryt pily TS 55, je možné provádět řezy oboustranně bez otřepů. Práce bez tření: nová kluzná podložka Nové kluzné podložky na svrchní straně vodicí lišty snižují třecí odpor a šetří tak potřebnou sílu. Upínání jen jednou rukou: svěrka FS-Rapid FS Rapid umožňuje upínání a polohování obrobků jen jednou rukou. 8

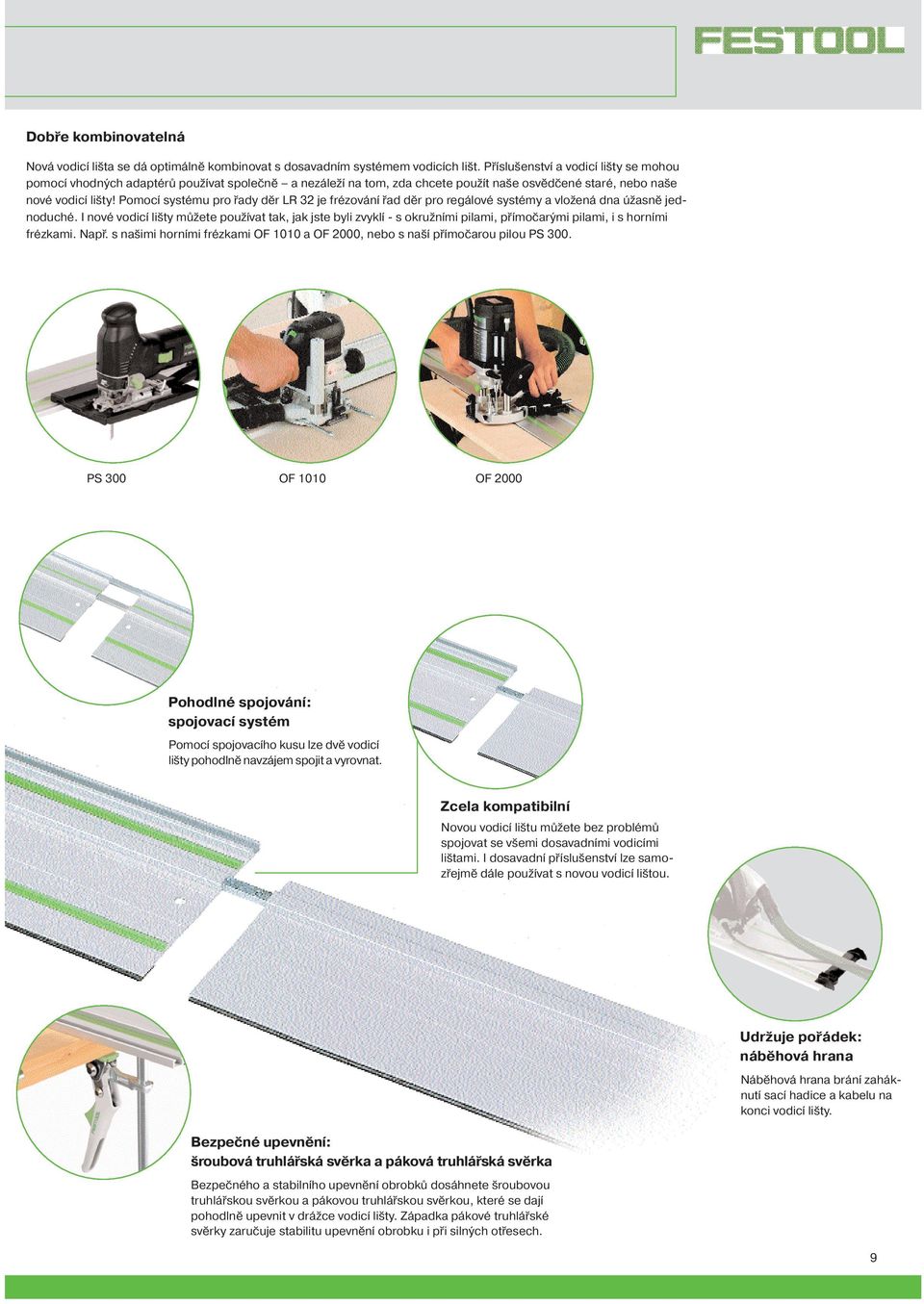

9 Dobře kombinovatelná Nová vodicí lišta se dá optimálně kombinovat s dosavadním systémem vodicích lišt. Příslušenství a vodicí lišty se mohou pomocí vhodných adaptérů používat společně a nezáleží na tom, zda chcete použít naše osvědčené staré, nebo naše nové vodicí lišty! Pomocí systému pro řady děr LR 32 je frézování řad děr pro regálové systémy a vložená dna úžasně jednoduché. I nové vodicí lišty můžete používat tak, jak jste byli zvyklí - s okružními pilami, přímočarými pilami, i s horními frézkami. Např. s našimi horními frézkami OF 1010 a OF 2000, nebo s naší přímočarou pilou PS 300. PS 300 OF 1010 OF 2000 Pohodlné spojování: spojovací systém Pomocí spojovacího kusu lze dvě vodicí lišty pohodlně navzájem spojit a vyrovnat. Zcela kompatibilní Novou vodicí lištu můžete bez problémů spojovat se všemi dosavadními vodicími lištami. I dosavadní příslušenství lze samozřejmě dále používat s novou vodicí lištou. Udržuje pořádek: náběhová hrana Náběhová hrana brání zaháknutí sací hadice a kabelu na konci vodicí lišty. Bezpečné upevnění: šroubová truhlářská svěrka a páková truhlářská svěrka Bezpečného a stabilního upevnění obrobků dosáhnete šroubovou truhlářskou svěrkou a pákovou truhlářskou svěrkou, které se dají pohodlně upevnit v drážce vodicí lišty. Západka pákové truhlářské svěrky zaručuje stabilitu upevnění obrobku i při silných otřesech. 9

10 Festool Ponorná pila TS 55 a nová vodicí lišta Přímá Údaje cesta a fakta Ponorná pila TS 55 EBQ Dorazy a příslušenství paralelní doraz/rozšíření stolu pro TS 55 oboustranně vedený paralelní doraz, který lze použít i pro rozšíření stolu PA-TS 55, Objed. č.: ochranný kryt/drážkovací doraz pro TS 55 ochranný kryt zlepšuje odsávání prachu, např. při řezání sádrokartonových desek, lze ho použít i jako drážkovací doraz při řezání stínových drážek ABSA-TS 55, Objed. č.: Vyniká svou mnohostranností! šetří síly při práci, díky nízké vlastní hmotnosti. aretace vřetena Fast Fix umožňuje rychlou a jednoduchou výměnu pilového kotouče. řez oboustranně téměř bez otřepů kombinací ochrany proti vytrhávání třísek na vodicí liště a násuvného chrániče proti otřepům. chránič proti otřepům pro TS 55 pro řezy bez otřepů, v kombinaci s vodicí lištou oboustranně bez otřepů obsah balení: 5 ks chráničů proti otřepům, 1 ks aretační šroub SP-TS 55, Objed. č.: Provedení Objed. č. Rozsah dodávky: pilový kotouč s jemnými zuby z tvrdokovu Z48, nářadí pro obsluhu + s elektronikou TS 55 EBQ-Plus-FS vodicí lišta FS 1400/ v Systaineru (s chráničem proti otřepům) TS 55 EBQ-Plus v Systaineru (s chráničem proti otřepům) TS 55 EBQ-FS vodicí lišta FS 1400/ v kartonu TS 55 EBQ v kartonu Rozsah dodávky: standardní pilový kotouč z tvrdokovu, nářadí pro obsluhu + bez elektroniky TS 55 Q-Plus-FS vodicí lišta FS 1400/ v Systaineru (s chráničem proti otřepům) TS 55 Q-Plus v Systaineru (s chráničem proti otřepům) TS 55 Q-FS vodicí lišta FS 1400/ v kartonu TS 55 Q v kartonu Technické údaje s elekt. bez elekt. příkon 1200 W 1050 W otáčky pilového kotouče min min -1 průměr pilového kotouče 160 mm 160 mm nastavení úhlu řezu hloubka řezu při mm 0 55 mm hloubka řezu při mm 0 43 mm přípojka pro odsávání prachu ø 27/36 mm 27/36 mm hmotnost 4,4 kg 4,4 kg Rychlá a čistá práce s pilou TS 55 při řezání desek ze stavebních materiálů. 10

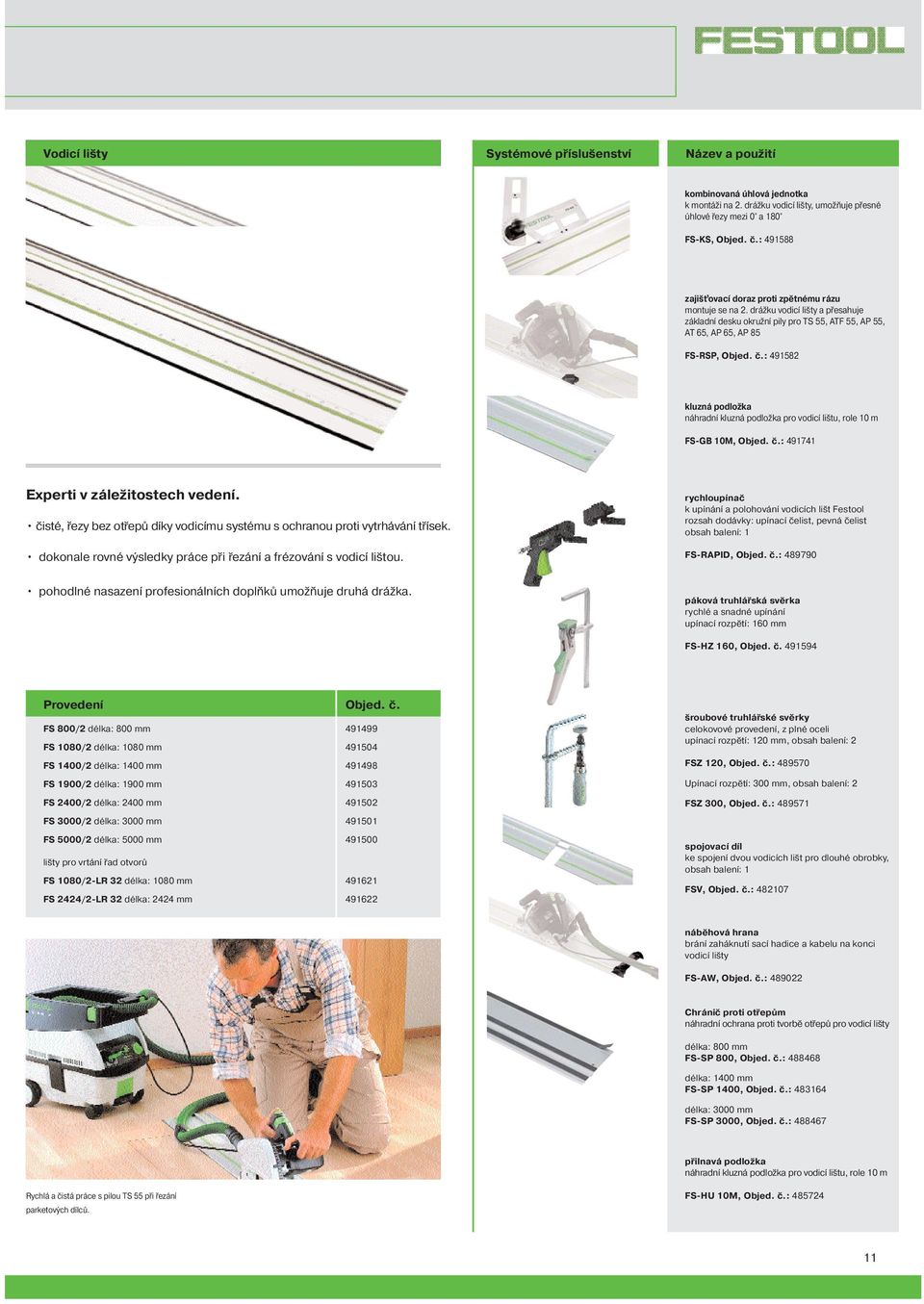

11 Vodicí lišty Systémové příslušenství kombinovaná úhlová jednotka k montáži na 2. drážku vodicí lišty, umožňuje přesné úhlové řezy mezi 0 a 180 FS-KS, Objed. č.: zajišťovací doraz proti zpětnému rázu montuje se na 2. drážku vodicí lišty a přesahuje základní desku okružní pily pro TS 55, ATF 55, AP 55, AT 65, AP 65, AP 85 FS-RSP, Objed. č.: kluzná podložka náhradní kluzná podložka pro vodicí lištu, role 10 m FS-GB 10M, Objed. č.: Experti v záležitostech vedení. čisté, řezy bez otřepů díky vodicímu systému s ochranou proti vytrhávání třísek. dokonale rovné výsledky práce při řezání a frézování s vodicí lištou. rychloupínač k upínání a polohování vodicích lišt Festool rozsah dodávky: upínací čelist, pevná čelist obsah balení: 1 FS-RAPID, Objed. č.: pohodlné nasazení profesionálních doplňků umožňuje druhá drážka. páková truhlářská svěrka rychlé a snadné upínání upínací rozpětí: 160 mm FS-HZ 160, Objed. č Provedení Objed. č. FS 800/2 délka: 800 mm FS 1080/2 délka: 1080 mm FS 1400/2 délka: 1400 mm FS 1900/2 délka: 1900 mm FS 2400/2 délka: 2400 mm FS 3000/2 délka: 3000 mm FS 5000/2 délka: 5000 mm lišty pro vrtání řad otvorů FS 1080/2-LR 32 délka: 1080 mm FS 2424/2-LR 32 délka: 2424 mm šroubové truhlářské svěrky celokovové provedení, z plné oceli upínací rozpětí: 120 mm, obsah balení: 2 FSZ 120, Objed. č.: Upínací rozpětí: 300 mm, obsah balení: 2 FSZ 300, Objed. č.: spojovací díl ke spojení dvou vodicích lišt pro dlouhé obrobky, obsah balení: 1 FSV, Objed. č.: náběhová hrana brání zaháknutí sací hadice a kabelu na konci vodicí lišty FS-AW, Objed. č.: Chránič proti otřepům náhradní ochrana proti tvorbě otřepů pro vodicí lišty délka: 800 mm FS-SP 800, Objed. č.: délka: 1400 mm FS-SP 1400, Objed. č.: délka: 3000 mm FS-SP 3000, Objed. č.: Rychlá a čistá práce s pilou TS 55 při řezání parketových dílců. přilnavá podložka náhradní kluzná podložka pro vodicí lištu, role 10 m FS-HU 10M, Objed. č.:
