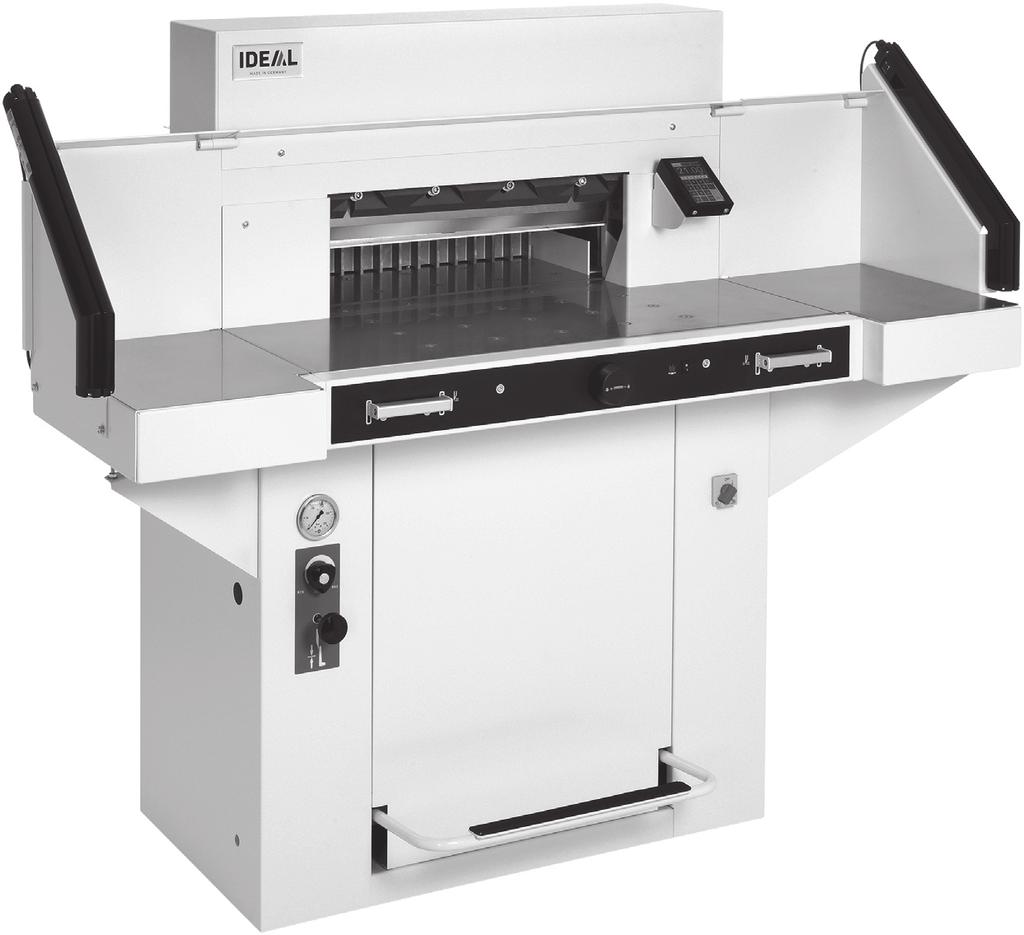

1 Stapelschneider DE etriebsanleitung IDEL 5560

2 IDEL 5560 Sicherheitshinweise DE itte lesen Sie vor Inbetriebnahme der Maschine unbedingt diese etriebsanleitung und beachten Sie die Sicherheitshinweise. Die etriebsanleitung muss jederzeit verfügbar sein. EN Please read these operating instructions before putting the machine into operation and observe the safety precautions. he operating instructions must always be available. FR Nous vous prions de lire attentivement le mode d emploi avant d utiliser la machine, et attirons votre attention sur les consignes de sécurité. Les instructions d utilisation et les consignes de sécurité doivent toujours être disponibles. Les instructions d utilisation et les consi. NL Leest u voor de ingebruik name van het apparaat a.u.b. deze gebruiksaanwijzing goed door en neemt u de veiligheidsinstructies n acht. De gebruiksaanwijzing en de veiligheids-voorschriften moeten altijd binnen handbereik zijn. I Per favore legga questo manuale di istruzione prima di mettere in funzione il distruggidocumenti e osservi le regole di sicurezza. Le istruzioni d uso devono essere sempre disponibili. ES Le recomendamos lea las instrucciones antes de poner en funcionamiento esta máquina y cumpla las normas de seguridad. Las instrucciones de servicio y seguridad deben estar siempre disponibles. SV Läs igenom denna bruksanvisning innan ni startar maskinen. Var noga med säkerhetsföreskrifterna. Instruktionsmanualen måste alltid finnas tillgänglig. FI Lue nämä käyttö-ohjeet läpi ennenkuin käynnistät laitteen! Noudata turvaohjeita. Käyttöohjeiden on oltava aina saatavilla. NO Lees gjennom denne bruksannvisningen før De tar i bruk maskinen Vær oppmerksom på sikkerhetsforskriftene. Opperatørmanualen må alltid være tilgjengelig. PL Proszę uważnie przeczytać instrukcję obsługi przed uruchomieniem urządzenia i stosować się do przepisów bezpieczeństwa. Instrukcje obsługi muszą być zawsze dostępne. RU Пожалуйста, прочитайте инструкцию по эксплуатации перед установкой аппарата, соблюдайте технику безопасности. Инструкция по эксплуатации должна находиться в доступном для пользователя месте. HU gép üzembe helyezése elott figyelmesen olvassa el a kezelési utasítást és tartsa be a biztonsági eloírásokat.kezelési utasításnak mindig elérhetonek kell lennie. R Lütfen makineyi çalýþtýrmadan önce bu kullanma talimatlarýný dikkatli bir þekilde okuyunuz ve belirtilen güvenlik önlemlerine uyunuz. Kullanma alimatlarý her zaman kullanýma hazýr olmalýdýr. D Før installation af maskinen bedes De venligst læse brugervejledningen og være opmærksom på sikkerhedsanvisningerne. rugervejledningen skal altid være tilgængelig. CS Prosím přečtěte si instrukce k obsluze a dodržujte bezpečnostní upozornění. Návod k obsluze musí být vždy dostupný. P Por favor leiam o manual de instruções antes de colocar a máquina em operação e vejam as precauções de segurança. s instruções de operação deverão estar sempre disponíveis. EL ÐÁÑÁÊÁËÙ ÄÉÁÂÁÓÔÅ ÔÉÓ ÏÄÇÃÉÅÓ ÑÇÓÅÙÓ ÊÁÉ ÔÉÓ ÐÑÏÖÕËÁÎÅÉÓ ÁÓÖÁËÅÉÁÓ ÐÑÉÍ ÂÁËÅÔÅ ÔÏ ÌÇ ÁÍÇÌÁ ÓÅ ËÅÉÔÏÕÑÃÉÁ. ÏÉ ÏÄÇÃÉÅÓ ÑÇÓÇÓ ÐÑÅÐÅÉ ÍÁ ÅÉÍÁÉ ÐÁÍÔÁ ÄÉÁÈÅÓÉÌÅÓ. SL Prosimo preberite navodila za uporabo ter upoštevajte varnostna opozorila preden zaženete naparavo. Navodila naj bodo vedno pri roki. SK Starostlivo si preštudujte tento návod na obsluhu pred uvedením stroja do prevádzky a najmä bezpecnostné predpisy. Držte tento návod na obsluhu na dostupnom mieste. E Palun lugege enne masina käivitamist käesolevat kasutusjuhendit ning järgige ohutusnõudeid. Kasutusjuhend peab alati käepärast olema. ZH R - 2 -

3 Sicherheitshinweise DE Keine edienung durch Kinder! EN Children must not operate the machine! FR Pas d utilisation par un enfant! NL Geen bediening door kinderen! I Non lasciare utilizzare il tagliacarte a bambini! ES No dejar que la utilicen los niños! SV Installera maskinen utom räckhåll för barn! FI sentakaa laite lasten ulottumattomiin! NO Installer maskinen utenfor rekkevidde for barn! PL Dzieciom nie wolno obsługiwać urządzenia! RU Не допускайте детей к пользованию аппаратом! HU Gyerekek a gépet nem kezelhetik R Makinayý Çocuklar Kullanmamalýdýr. D Må kun betjenes af voksne CS Stroj nesmí být obsluhován dětmi! P s crianças não devem trabalhar com a máquina! EL ÁÐÁÃÏÑÅÕÅÔÁÉ Ç ÑÇÓÇ ÁÐÏ ÐÁÉÄÉÁ. SL Otroci ne smejo uporabljati naprave SK So strojom nesmú pracovat deti! E Lapsed ei tohi masinat kasutada! ZH R DE Nicht unter das Messer fassen! EN Do not reach beneath the blade! FR Ne pas passer les mains sous la lame! NL Niet met de handen onder het mes komen! I Non toccare la lama nella parte inferiore! ES No tocar debajo de la cuchilla! SV Sträck inte in handen under kniven! FI Älä laita kättäsi terän alle! NO Plasser aldri hender ol. under kniven! PL Nie wkładać rąk pod noże! RU Избегайте попадания рук под лезвие! HU Ne nyúljon a kés alá! R Elinizi býçaðýn altýna sokmayýnýz! D Stik ikke hænderne ind under knivbladet! CS Nesahejte pod ostří nože! P Não tocar na parte inferior da faca! EL ÌÇÍ ÁÃÃÉÆÅÔÅ ÔÏ ÊÁÔÙ ÌÅÑÏÓ ÔÇÓ ËÅÐÉÄÁÓ! SL Ne segajte z roko pod rezilo! SK Nevkladajte ruky pod nôž! E Ärge pange kätt tera alla! ZH R - 3 -

4 IDEL 5560 Sicherheitshinweise DE EN Messer nie lose liegen lassen! Messer nur mit Messerwechselvorrichtung oder im Messertransportkasten befördern! (siehe Seite 27 und 29). Warnung! Verletzungsgefahr! Never leave the blade unattended! Do not extract or transport the blade without protection! (See page 27 and 29). Danger! Risk of injury! FR Ne jamais laisser la lame sans protections! Elle ne doit être démontée qu à l aide du dispositif de changement de lame (cf. page 27 et 29, ou transportée dans son étui en bois! Danger! Risques de coupures! NL I ES Laat nooit de messen alleen achter. ransporteer de messen niet zonder de houten bescherming (zie pagina 27 en 29). Waarschuwing! Opgelet voor ongevallen! Non lasciare mai la lama incustodita. Non rimuovere o trasportare la lama senza protezione. (Vedi pagina 27 e 29). ttenzione! Rischio di infortunio! No quitar la cuchilla sin prestar atención. No desmontar no transportar la cuchilla sin protección! (vérase pág. 27 y 29) dvertencia! Peligro de hacerse daño! SV Lämna aldrig maskinen obemannad. a inte ur eller transportera kniven utan skydd. (se sid 27 och 29). Skaderisk! FI NO PL RU Käsittele terää aina varoen. Älä siirrä tai kuljeta terää ilman suojaa! (katso sivu 27 ja 29) Loukkaantumisen vaara! La aldri kniven ligge ubeskyttet. a aldri ut kniven eller transporter den uten beskyttelse (Se side 27 og 29) FRE! Muligheter for skade! Nidy nie pozostawiać noży bez nadzoru! Nie wyciągać lub transportować noży bez osłon! (zobacz strona 27 i 29). Ryzyko skaleczenia się! Не оставляйте открытое лезвие без присмотра! Не пытайтесь извлечь или транспортировать лезвие без специальных мер предосторожности! (См. страницы 27 и 29) Соблюдайте выше перечисленные правила для избежания травм! HU Soha ne hagyja a kést őrizetlenül! Ne vegye ki vagy ne szállítsa a kést védőtok nélkül! (Lásd 27. és 29. oldal) Veszély! Sérülésveszély! R ýçaðý hiçbir zaman gözetimsiz býrakmayýnýz! ýçaðý muhafazasýz olarak yerinden çýkartmayýnýz veya taþýmayýnýz! (Sayfa 27 ve 29 e bakýnýz) Dikkat! Yaralanma riski! - 4 -

5 Sicherheitshinweise D CS P EL Knivbladet må aldrig efterlades uden opsyn. Forsøg ikke at afmontere eller transportere knivbladet uden beskyttelse! (Se side 27 og 29) FRE! Risiko for legemlig beskadigelse. Nikdy nenechávejte nůž bez krytu. Nikdy nevyjímejte nebo neprepravujte nuz bez ochranného krytu (viz. strany 27 a 29) Nebezpecí! Riskujete zranení Deixar a faca sempre em local seguro! Não retirar ou transportar a faca sem protecção! (Ver pág. 27 e 29) Perigo! Risco de dano! ÌÇÍ ÁÖÇÍÅÔÅ ÔÇÍ ËÅÐÉÄÁ ÁÍÅÐÉÔÇÑÇÔÇ! ÌÇÍ ÁËËÁÆÅÔÅ ¹ ÌÅÔÁÖÅÑÅÔÅ ÔÇÍ ËÅÐÉÄÁ ÙÑÉÓ ÐÑÏÖÕËÁÎÇ (Äåßôå ó åôéêü óôéò óåëßäåò 27 & 29) ÐÑÏÓÏ Ç! ÊÉÍÄÕÍÏÓ ÔÑÁÕÌÁÔÉÓÌÏÕ! SL Nikoli ne puščajte rezila nazaščitenega. Nikoli ne prenašajte rezilo brez zaščite. (glej stran 27 in 29). Pozor! Nevarnost poškodbe. SK E ZH Nenechávajte nôž nechránený (nezabezpecený)! Nevyberajte alebo netransportujte nôž bez ochrany (vid s. 27 a 29)! Riziko úrazu! Ärge jätke lõiketera kunagi järelevalveta! Ärge pikendage ega teisaldage tera kaitseseadmeteta! (Vt lk 27 ja 29) Oht! Vigastuste oht! R - 5 -

6 IDEL 5560 Sicherheitshinweise DE EN FR NL I ES Keine harten und splitternden Materialien schneiden! Do not cut hard materials or materials which may splinter! La coupe de matériaux trop durs ou risquant des projections est interdite! Snij geen harde materialen of materiaal dat kan splinteren! Utilizzare il tagliacarte esclusivamente per il taglio di risme di carta o materiali analoghi! No cortar materiales duros o materiales que puedan astillarse! SV Förstör inte hârt material eller material som kan splittras! FI sentakaa laite lasten ulottumattomiin! NO Ikke kutt hardt metall eller materiale som kan splintre! PL Nie ciąć twardych materiałów lub materiałów, które mogą ulec odpryśnięciu! RU Данный резак не предназначен для резки твердых материалов или материалов, которые могут расщепляться! HU Ne vágjon kemény vagy olyan anyagot, amely repedhet! R Sert veya parçalanabilecek malzemeleri kesmeyiniz! D Der må ikke skæres i hårde materialer eller i materialer, der kan splintre! CS Neřežte tvrdý materiál, při kterém mohou ustřelovat ostré úlomky! P Não cortar materiais duros ou materiais que possam lascar! EL ÌÇÍ ÊÏÂÅÔÅ ÓÊËÇÑÁ ÕËÉÊÁ ¹ ÕËÉÊÁ ÐÏÕ ÈÑÕÌÌÁÔÉÆÏÍÔÁÉ! SL Nikoli ne režite trdih materialov ali materialov, ki se lahko SK E ZH R razcepijo. Nerežte tvrdé materiály, alebo materiály, z ktorých môžu vystrelovat ostré úlomky. Ärge lõigake kõvasid materjale ega materjale, mis võivad pilbasteks puruneda! - 6 -

7 Sicherheitshinweise Diese Maschine ist zum Schneiden von Papierstapeln auf ein bestimmtes Maß vorgesehen. Diese Maschine ist nur für "Einmannbedienung"! chtung! Heftklammern oder ähnliches beschädigen das Schneidmesser. Vor Servicearbeiten und bnahme von Verkleidungen Netzstecker ziehen! Messer- und Schnittleistenwechsel nur bei abgeschaltetem Hauptschalter! - 7 -

8 IDEL 5560 Sicherheitshinweise Gefahrbringende Maschinenteile sind durch Verkleidungen () abgedeckt! Kein etreiben der Maschine ohne die folgenden Sicherheitseinrichtungen: Lichtschranke () Fest verschraubte Verkleidungen () Die für Personen gefahrbringende Schneidbewegung ist durch eine Lichtschranke () und eine Zweihandauslösung () abgesichert! Netzkabel vor Hitze, Öl und scharfen Kanten schützen! Die Maschinen werden standardmäßig mit folgender Einstellung ausgeliefert: Spannung 230 V (120 V) 1 ph. Frequenz 50 Hz (60Hz)

9 Sicherheitshinweise ei längerer Nichtbenutzung abschalten. (Hauptschalter auf "0"). Warnung! Das Messer muß immer durch den Preßbalken abgedeckt sein! Pressung OK Messer OK - 9 -

10 IDEL 5560 ufstellen Die Maschine ist auf Rollen fahrbar. Maschine ausrichten: Maschine mit Wasserwaage ausrichten, 4x Stellschrauben SW19 (). ezugsfläche Maschinentisch (). Die Maschine wird betriebsbereit geliefert. ls Zubehör sind zwei Seitentische () lieferbar. Die nbauanleitung ist den Seitentischen beigefügt. Stecker in Steckdose

11 edienung n der Maschine darf erst gearbeitet werden, wenn die etriebsanleitung und die Sicherheitshinweise verstanden wurden. Sicherheitseinrichtungen vor rbeitsbeginn auf Vollständigkeit und Funktion prüfen. lle Verkleidungen () müssen angebracht sein. Die Schnittauslösung darf nur bei gleichzeitiger Zweihandauslösung der etätiger (C) erfolgen. Wird in das Schutzfeld () der Lichtschranke gegriffen muss ein ausgelöster rbeitstakt sofort abbrechen. Es wird empfohlen ein Prüfhandbuch zu führen. C

12 IDEL 5560 C edienung Hauptschalter auf Position "I" (). Messerarretierung () muss herausgezogen sein. aste S drücken (C). Referenzpunkt wird angefahren. Die Maschine ist betriebsbereit. Die Maßeinstellung erfolgt manuell über das elektrische Handrad () oder über Programmierung des Schnittmaßes (). Maß im Display der Steuerung in cm oder inch ()

13 edienung Schnittandeuter optisch: Schnittanzeige durch optischen roten Lichtstrahl (), Messer schneidet an der vorderen Kante des Lichtstrahls. Schnittandeuter mechanisch: Zum Schneiden nach Markierung kann der Pressbalken () als Schnittandeuter verwendet werden. Der Pressbalken kann mit dem Fußpedal (C) in jede Stellung gebracht werden. Schnittandeuter optisch und Schnittandeuter mechanisch nur verwenden wenn kein genaues Maß geschnitten werden soll. C C Papieranlage am Rückanschlag () und Seitenanschlag links (). Zum Verschieben von Papierstapeln, den mitgelieferten Stapelwinkel (C) benutzen. (Zum Drehen des Papierstapels erst Rückanschlag nach vorne fahren)

14 edienung IDEL 5560 Preßbalkenabdeckung: Um Druckstellen vom Preßbalken auf empfindlichem Material zu vermeiden ist eine Preßbalkenabdeckung () bei der uslieferung der Maschine montiert. Demontage: Pressbalkenabdeckung () nach unten abziehen, den mitgelieferten Schraubendreher (im Werkzeugsatz) in die ussparung stecken und drehen. Der Restschnitt beträgt 3,2 cm. Montage: Die Pressbalkenabdeckung () nach oben in den Pressbalken () einschieben. Der Restschnitt beträgt 6 cm (manuell - Handrad), automatisch 8 cm. Lufttisch optional ei eingeschaltetem Lufttisch () lassen sich größere Papierstapel leichter in Schneidposition bringen

15 edienung Presskrafteinstellung ei edarf Presskraft des Pressbalkens mit dem Einstellrad () einstellen. Wenn ein Schnitt ausgelöst wird, kann auf der Öldruckanzeige () der Öldruck abgelesen werden. Die Pressung erfolgt beim Schneiden automatisch. Das Papier kann mit dem Fußpedal () vorgepreßt werden. Die Schnittauslösung erfolgt durch die 2 Drucktaster () am Vordertisch

16 IDEL 5560 edienung Schnittauslösung Niemals in den Schneidebereich eingreifen, so lange sich das Messer bewegt. Ein Schnitt kann nur ausgelöst werden, wenn das Sollmaß angefahren wurde. Lichtschrankenschutzfeld () freigeben. eide etätiger der Zweihandauslösung () gleichzeitig drücken und bis zur eendigung des Schnittes gedrückt halten. Schnittbeendigung eide etätiger () der Zweihandauslösung loslassen

17 edienung edienelemente - Lichtschranke - Zweihandauslösung für gleichzeitige Pressung und Schnittauslösung C - Lufttisch Ein-us D - Rückanschlagsteuerung E - Fußpedal für manuelle Vorpressung F - Hauptschalter G - Handrad zur elektrischen Rückanschlagverstellung H - Messerarretierung I - Rückanschlag J - Seitenanschlag links und rechts K - nzeige Presskraft L - Presskrafteinstellung MNUL Memory 1 X Maschine starten Hauptschalter F auf Stellung "I", Startbildschirm erscheint Es sind folgende Funktionen veränderbar: Helligkeit CM/INCH astenton EIN/US Sprache uf SR M drücken Rückanschlag I fährt nach hinten und sucht Referenzpunkt, warten bis ein Maß auf dem Display D erscheint. IDEL 5560 = cm, inches DIN und frei programmierte Maße sind über die jeweiligen asten abrufbar X. Memory 1: 2, 3, 4, 5, Memory 2: 6, 7, 3, 4 Memory 3: Memory 4: und in inch Memory 1: 4¼, 5 ½, 7, 8 ½ Memory 2: 11, 12, 14, 17 Memory 3: Memory 4:

18 IDEL 5560 edienung MNUL Memory 3 X Memory (mm u. inch) sind keine Maße hinterlegt. In den Feldern erscheint bis zur ersten Eingabe. Danach bleiben die eingegeben Maße gespeichert. Eingegebene Maße sind nicht löschbar, können aber überschrieben werden. Programmierung Memory 3 u. 4 Mit der Memory aste X die Memoryebene anwählen (3 oder 4). Gewünschtes Maß eingeben oder überschreiben. aste drücken und gedrückt halten bis Signalton ertönt, das Maß ist jetzt gespeichert. chtung! Vor der Programmierung oder Schneiden eines Maßes, überprüfen ob die richtige Maßeinheit (cm oder inch) eingestellt ist. (IDEL 5560 = cm, inches) Im Display ersichtlich cm/inches siehe N. Das Display schaltet nach 30 Minuten in den Stromsparmodus. Das Display wird durch ntippen im ereich Zahlenfeld O wieder aktiviert

19 edienung Schnittauslösung chtung! Zum Drehen des Papierstapels erst Rückanschlag nach vorne fahren. Die ufwärtsbewegung des Messers nicht durch Schaltvorgänge unterbrechen. Schnitt erst auslösen wenn Maßanzeige grün ist. Messer muß immer oben und von Pressung überdeckt sein, Messer nicht berühren. (Siehe Seite 34). Verletzungsgefahr. MNUL Schneiden auf ein bestimmtes Maß uf MNUL drücken Maß im Zahlenfeld O eingeben Maß erscheint in rot (Ein falsch eingegebenes Maß wird durch Drücken auf Y gelöscht). uf SR P drücken Maß wird angefahren Maß erscheint in grün. Papier einlegen und mit dem Stapelwinkel Q an den Rückanschlag I und Seitenanschlag links J schieben. Schnitt auslösen. Memory 1 Schneiden nach Markierung uf MNUL drücken Rückanschlag mit Handrad G nach hinten fahren. Papier einlegen und mit dem Stapelwinkel Q an den Rückanschlag I und Seitenanschlag links J schieben. Handrad G nach rechts drehen, bis die Markierung auf dem Schnittgut unter dem optischen Schnittandeuter ist. Je weiter das Handrad G nach rechts gedreht wird, umso schneller bewegt sich der Rückanschlag. Der Rückanschlagrücklauf ist nur im Eilbetrieb durch Drehen des Handrades nach links möglich

20 IDEL 5560 MNUL edienung uswurffunktion Wird nach der Maßeingabe O anstelle SR P, EJEC R betätigt, fährt der Rückanschlag zur Papierentnahme nach vorne und anschließend auf das im Zahlenfeld eingestellte Maß. Memory 1 Kettenmaßfunktion Startmaß im Zahlenfeld O eingeben. Mit "SR" P Maß anfahren. Papier an Rückanschlag I schieben. uf Kettenmaßfunktion drücken Kettenmaßsymbol erscheint oben links und der Wert S Kettenmaß eingeben (erscheint in roter Schrift) "SR" drücken der Rückanschlag fährt um das eingegebene Kettenmaß nach vorne. Nach jeder Schnittauslösung wiederholt sich dieser Vorgang. Kettenmaßfunktion beenden uf das Kettenmaßsymbol drücken (gelb). Kettenmaßsymbol und Wert erlischt

21 edienung MNUL Programmierung Diese Steuerung speichert 99 Programme mit je 99 Programmschritten. Ein Programmschritt entspricht einem eingegebenen Maß. Mit der Programm nummer und den asten j und b kann zu jedem beliebigem Programmschritt gesprungen werden. Obere Ziffer im Display U = Programmnummer. Untere Ziffer im Display V = Programmschritt. Der angezeigte Programmschritt kann jederzeit überschrieben werden. Die Programme bleiben auch bei ausgeschalteter Maschine gespeichert. Erstellung eines Programmes PRG. EDI drücken es erscheint "Lade Prog-Nr." Programmnummer eingeben und mit Enter aufrufen (Obere Ziffer U im Display = Programmnummer) Erscheint im Display ein Maß, ist das Programm belegt, anderes Programm auswählen Programmschritt "01 Step" V wird angezeigt (Untere Ziffer V im Display = Programmschritt). Maß eingeben oder mit dem Handrad G anfahren Maß mit Enter abspeichern, nächster Programmschritt wird angezeigt Nächstes Maß eingeben und mit Enter abspeichern usw. Wird das Programm sofort verwendet PRG. RUN drücken Enter drücken SR drücken Programmodus beenden MNUL drücken. Löschen eines Programms PRG. EDI drücken Mit PRG blättern bis "Lösche Prog. Nr." erscheint Programm Nr. eingeben Enter drücken Enter drücken

22 IDEL 5560 MNUL edienung Programmanpassung an abweichende Schnittmarken PRG. RUN drücken es erscheint "Lade Prog.Nr." Programmnummer eingeben und mit 2 x Enter 1. Schritt anfahren Rückanschlag über Handrad auf korrekte Schnittposition verfahren Im Display erscheint MODIFY W und das Maß blinkt Zum Speichern MODIFY drücken Schnitt auslösen und Papier drehen ei bweichen der Schnittmarke kann auch beim 2. Schnitt eine Korrektur, wie oben beschrieben, durchgeführt werden. Die Korrektur ist nur bei den ersten beiden Schritten möglich Nach Verlassen des PRG. RUN Modus sind wieder die Ursprungsdaten gespeichert. Programmschritt löschen PRG. EDI drücken Programmnummer eingeben, mit Enter aufrufen Mit Pfeiltasten b und j Programmschritt anwählen. Mit Step blättern bis "Lösche Schritt Nr." erscheint 2 x Enter drücken. Programmschritt einfügen PRG. EDI drücken Progamm anwählen, mit Enter aufrufen. Mit Step blättern bis "Schritt einfügen Nr." erscheint Einfügeposition eingeben z..02 Mit Enter bestätigen Maß eingeben Mit Enter abspeichern Mit den Pfeiltasten b und j kann man die Schnittpositionen auf dem Display anzeigen. Programmschritt überschreiben PRG. EDI drücken Progamm anwählen, mit Enter aufrufen. Mit Step blättern bis "Lade Schritt Nr." erscheint Schritt z.. 03 eingeben Mit Enter bestätigen Neues Maß eingeben, mit Enter abspeichern.

23 edienung MNUL MNUL uswurffunktion im Programm Wird am nfang zuerst ein kurzes Maß z.. 30 cm und danach ein langes Maß z.. 40 cm geschnitten, ist es sinnvoll einen EJEC X nach dem 1. Schnitt einzufügen, damit das Papier nach vorne geschoben wird. Die uswurffunktion (EJEC) kann bei jeder Maßeingabe hinzugefügt werden. Die uswurffunktion erfolgt vor nfahren des eingegebenen Maßes. Ist eine uswurffunktion programiert erscheint im Display rechts oben ein "E" X. EJEC nachträglich ins Programm einfügen Das Programm auswählen und den zu ändernden Schritt mit den Pfeiltasten b und j auswählen. Maß neu eingeben und vor betätigen der Enter aste EJEC Y drücken. eispielprogramm mit uswurffunktion PRG. EDI drücken Programmnummer eingeben z. 08 Enter drücken 1. Progammschritt eingeben z.. 30 cm Enter drücken 2. Progammschritt eingeben z.. 40 cm EJEC drücken und mit Enter abspeichern eispielprogramm abarbeiten PRG. RUN drücken Programmnummer 08 eingeben Enter drücken SR drücken, Maß wird angefahren Papier einlegen Schnitt 1 auslösen uswurf (Eject wird ausgeführt, Papier drehen) Rückanschlag fährt auf Programmschritt 2 Schnitt 2 auslösen Kettenmaß im Programm PRG. EDI drücken Programmnummer eingeben 1. Progammschritt eingeben z.. Startmaß 40 cm Mit Enter abspeichern uf das Kettenmaßsymbol drücken Mit der + aste Z die nzahl der Schnitte a eingeben (max. 15 Schnitte) und Kettenmaß eingeben (Schnittbreite) Mit Enter abspeichern

24 IDEL 5560 Messer und Schnittleistenwechsel Läßt die Schnittqualität nach: Schnitttiefe überprüfen (siehe Seite 34). Schnittleiste überprüfen (siehe Seite 28). Schneidmesser schleifen oder erneuern (siehe Seite 24-34). ei Messerhöhe kleiner 8,2 cm / 3,23 inch kann das Messer nicht mehr nachgeschliffen werden. Es muß ein neues Messer verwendet werden. Messer dürfen nur von qualifizierten Werkstätten oder vom Hersteller Krug & Priester, D alingen geschliffen werden. Warnung! Verletzungsgefahr! Das Messer ist extrem scharf! Nicht ohne Messerschutz ausbauen oder transportieren! Der Messerwechsel darf nur von einer geeigneten und unterwiesenen Person durchgeführt werden!

25 Messer und Schnittleistenwechsel Hauptschalter () auf Stellung "I". Presskraft Öldruck () auf min. 50 bar einstellen. Messerarretierung (C) eindrücken. Schnitt auslösen Messer bleibt in unterster Stellung. Hauptschalter auf Stellung "0". C Linke Schraube (D) ausdrehen (Verlängerung benutzen). D Messerarretierung herausziehen Messer geht nach oben

26 IDEL 5560 Messer und Schnittleistenwechsel eide äußere Schrauben herausdrehen. Messerwechseleinheit () montieren. Schrauben () festdrehen

27 Messer und Schnittleistenwechsel Restliche zwei Schrauben () entfernen. eide Schrauben () gleichzeitig etwas lösen und Messer mit Messerwechseleinheit herausheben. Messergewicht ca. 5 kg. Messer in den dafür vorgesehenen Messerkasten legen und festschrauben

28 IDEL 5560 Messer und Schnittleistenwechsel Schrauben () lösen (SW4). Schnittleiste () herausnehmen. Schnittleiste drehen oder bei edarf austauschen. Schrauben () leicht festdrehen. Die Schnittleiste kann acht mal verwendet werden. Schraube (C) ganz nach rechts drehen. (Messer schneidet sonst beim 1. Schnitt zu tief in die neue Schnittleiste). Warnung! Verletzungsgefahr! 9.50 Nur Schnittleistenwechsel (ohne Messerwechsel). Schrauben () lösen (SW4). Schnittleiste () herausnehmen. Schnittleiste drehen (mit unbenützter Seite zum Schneidmesser). Schrauben () leicht festdrehen. Schraube (C) ganz nach rechts drehen. (Messer schneidet sonst beim 1. Schnitt zu tief in die neue Schnittleiste). Warnung! Verletzungsgefahr! C Schnittversuch bei gewechselter Schnittleiste (ohne Messerwechsel). Papier einlegen und Schnitt auslösen. Sollte das unterste latt nicht auf der ganzen Länge durchgeschnitten sein, die Messerverstellschraube (C) eine 1/6 Umdrehung nach links drehen. Ist das unterste latt immer noch nicht durchgeschnitten, Vorgang solange wiederholen, bis das latt auf der ganzen Länge durchgeschnitten wird

29 Messer und Schnittleistenwechsel C D E E D ustauschmesser vorsichtig aus dem Messerkasten nehmen und mit der Messerwechseleinheit verschrauben (D). Prüfen, ob bei Verwendung der oberen Gewinde () die Messerschneide (E) abgedeckt ist. Ist die Messerschneide nicht abgedeckt, untere Gewinde (C) zur efestigung verwenden. Die Schrauben () dürfen auf der Rückseite des Messers nicht überstehen. Warnung! Messerschneide muss vollständig abgedeckt sein (E). Messer mit Messerwechseleinheit () einbauen und mit Schrauben () in oberster Stellung befestigen. Messer muss in oberster Stellung sein

30 IDEL 5560 Messer und Schnittleistenwechsel Mittlere Schrauben fest eindrehen. Messerwechseleinheit abnehmen. Äußere Schrauben lose eindrehen

31 Messer und Schnittleistenwechsel Messerarretierung eindrücken. Hauptschalter auf Stellung "I" Schnitt auslösen Messer bleibt in unterster Stellung. Hauptschalter auf Stellung "0" Linke Schraube lose eindrehen

32 IDEL 5560 Messer und Schnittleistenwechsel Schrauben () soweit öffnen, daß das Messer auf die Schneidleiste rutscht. Messer mit Schraube () nach links und rechts schieben dann mittig ausrichten. Messer muss auf der Schneidleiste aufliegen. Unter Druck nach unten die linke Schraube festdrehen

33 Messer und Schnittleistenwechsel Links beginnend die restlichen drei Schrauben festdrehen. Messerarretierung herausziehen Messer geht nach oben. 5. Rechts sichtbar werdende Schraube festdrehen

34 IDEL 5560 Messer und Schnittleistenwechsel Warnung! Das Messer muß immer durch den Preßbalken abgedeckt sein! Pressung OK Messer OK Hauptschalter auf Stellung "I". Zur Probe einen Papierstapel durchschneiden. Wenn das letzte latt oder mehrere lätter nicht durchgeschnitten sind, die Messertiefgangsverstellung () nach links drehen, schrittweise immer 1/6 Umdrehung bis alle lätter durchgeschnitten sind. (Nicht zu tief, Messerverschleiß)

35 Wartung und Pflege Wartungsarbeiten dürfen nur von geeigneten und entsprechend geschulten Mitarbeitern durchgeführt werden. Warnung! Vor Servicearbeiten und bnahme von Verkleidungen Netzstecker ziehen. lle 1000 etriebsstunden oder jährlich, bei starker eanspruchung 1/2 jährlich, die Maschine laut Schmierplan ölen und fetten. lle 2000 etriebsstunden oder alle 2 Jahre Hydrauliköl wechseln. Ölsorte: ral Vitam DE 46 nach DIN Füllmenge ca. 7 Liter () blassschraube () Ölmessstab Hydraulikschläuche und Verschraubungen auf Dichtheit prüfen, Überwurfmuttern ggf. nachziehen. Pressdruck kontrollieren, Maximaldruck 150 bar

36 IDEL 5560 Wartung und Pflege Schmierplan (1) bis (8) Ölen. Ölsorte: SE10 bis SE50 alle Fabrikate (9) bis (16) fetten (9+10) Messerführung (11+12) Pressenführung Fettsorte: Wälzlagerfette aller Fabrikate 11 Gelenke der Fußpressung im vorderen Maschinenraum ölen. Ölsorte: SE10 bis SE50 aller Fabrikate

37 Wartung und Pflege Next Maintenance 2016 Jährliche Wartung Zur Erhaltung der etriebssicherheit und um frühzeitigen Verschleiß zu verhindern, empfehlen wir die Maschine jährlich von einem qualifizierten Servicetechniker prüfen und warten zu lassen. Krug & Priester GmbH & Co. KG alingen - Germany Parts & Service HOLINE Germany: France: North merica: ll other countries: Please contact your local distributor 8 Sicherheitsüberprüfung lle 5 Jahre ist eine Sicherheitsüberprüfung gemäß bschnitt 3.5 Kap. 2.2 der GR 500 nach Prüfanweisung von einem durch uns autorisierten Kundendienst durchzuführen. Die Durchführung und das Prüfergebnis muß auf dem Prüfprotokoll dokumentiert werden. Es muß eine Prüfplakette an der Maschine sichtbar angebracht werden. In Deutschland ist diese Sicherheitsprüfung vorgeschrieben, in anderen Ländern wird sie von uns empfohlen

38 IDEL 5560 Mögliche Störungen Maschine funktioniert nicht! Netzstecker eingesteckt? Hauptschalter auf Position "I" ()? Messerarretierung () muss herausgezogen sein. Sicherungen auf der Maschinenrückseite eindrücken F1, F2, F3. Sicherung Gebäudeseitig prüfen

39 Mögliche Störungen Öldruck zu niedrig eingestellt. Öldruck am Handrad () erhöhen. Zu wenig Hydrauliköl Hydraulikölstand () kontrollieren, ggf. nachfüllen. "Information" erscheint im Display, Pressbalken ist nicht oben, bitte Pressung lösen Fußpedal (Pressung) nochmals betätigen

40 IDEL 5560 Mögliche Störungen Das unterste latt wird nicht vollständig durchgeschnitten, Schnittiefe einstellen () oder Schnittleiste () drehen, bzw. erneuern (Siehe Seite 29 Messerwechsel). Läßt sich trotz korrekt eingestellter Schnittiefe und neuer Schneidleiste kein sauberer Schnitt erzielen, Schneidmesser tauschen

41 Mögliche Störungen Sender Empfänger Störungen Lichtschranke Im Normalbetrieb müssen LED () orange und LED () grün leuchten. Verschmutzungsanzeige (C) orange leuchtet ständig, Sender und/oder Empfänger sind verschmutzt. Scheiben (D) von Sender und Empfänger reinigen. D C D rifft keine der vorher genannten Problemlösungen zu: Kontakt: Kundendienst "Service" service@krug-priester.com

42 IDEL 5560 Zubehör Empfohlenes Zubehör: Messer Nr Schnittleiste (6 Stück) Nr Messerwechseleinheit 1 Nr Stapelwinkel 1 Nr Seitentische Nr Im Lieferumfang enthalten

43 echnische Daten echnische Daten: Netzanschluss: 230 V / 50 Hz / 8,5 / 1~ 120 V / 60 Hz / 12 / 1~ bleitstrom: < 3,5m Netzanschlussleitung Querschnitt: min. 1,5mm 2 (230V) Netzanschlussleitung Querschnitt: WG 12 (20) (120V) Schnittlänge: Schnitthöhe: Einlegetiefe: Schalldruckpegel EN 13023: 550 mm 95 mm 570 mm < 70 d() Mindestplatzbedarf (reite x iefe x Höhe) ohne Zusatztische (mm): 1070 x 1400 x 1370 mit Zusatztischen (mm): 1630 x 1400 x 1370 Pressdruck: ca. 200 dan bis 1100 dan Gewicht ohne Zusatztische: 369 kg Hydraulikölfüllmenge: ral Vitam DE 46 nach DIN Verbrauchtes Hydrauliköl nur über ltölannahmestellen entsorgen. 7 l etriebsumgebungstemperatur: 10 C - 60 C Luftfeuchtigkeit (nicht kondensierend): 15% - 95% Die spezifischen technischen Daten entnehmen Sie bitte den ngaben auf dem ypenschild () der Maschine. Für die Inanspruchnahme einer Garantieleistung muss das Gerät durch das ypenschild zu identifizieren sein. Ein Schaltplan befindet sich im Schaltkasten der Maschine. Lichtschranke Gesamtreaktionszeit: 100 ms uflösung 14 mm/mindestabstand: 268 mm uflösung 20 mm/mindestabstand: 308 mm uflösung 30 mm/mindestabstand: 388 mm echnische Änderungen vorbehalten

44 IDEL 5560 echnische Daten Diese Maschine ist GS-geprüft und ent spricht den EG-Richtlinien 2006/42/EG und 2004/108/EG. Lärminformation: Schallmessung nach EN : < 70 db () echnische Änderungen vorbehalten

45 echnische Daten Das Unternehmen Krug + Priester hat ein zertifiziertes Qualitäts-Management- System nach DIN EN ISO 9001:2008 und ein zertifiziertes Umwelt- Management-System nach DIN ISO 14001:

46 IDEL 5560 DE EG-KONFORMIÄSERKLÄRUNG EN EC-declaration of conformity FR Déclaration de conformité CE - Hiermit erklären wir, daß die auart von - Herewith we declare that - Par la présente, nous déclarons que 5560 GS ID Nr UL ID Nr folgenden einschlägigen estimmungen entspricht - complies with the following provisons applying to it - sont conformes aux dispositions pertinentes suivantes 2006/42/EG: Maschinenrichtline, EC Machinery directive, EC Directives machines. 2004/108/EG: EMV Richtline, EMV Electromagnetic compatibility directive, EMV directives compatibilité électromagnétique. 2011/65/EU RoHS Richtlinie, RoHS directive, RoHS directives. - ngewendete harmonisierte Normen insbesondere - pplied harmonised standards in particular - Normes harmonisées utilisées, notamment EN ; EN ; EN ; EN ; EN ; EN ; EN ; EN ISO 12100; EN ; EN EN ISO 13857; EN ISO 11204; EN 13023; EN ISO Datum - Geschäftsführer - evollmächtigter für technische Dokumentation uthorized representative for technical documentation Représentant autorisé pour la documentation technique Krug & Priester GmbH u. Co KG Simon-Schweitzer-Str. 34 D alingen (Germany)

47 Notizen

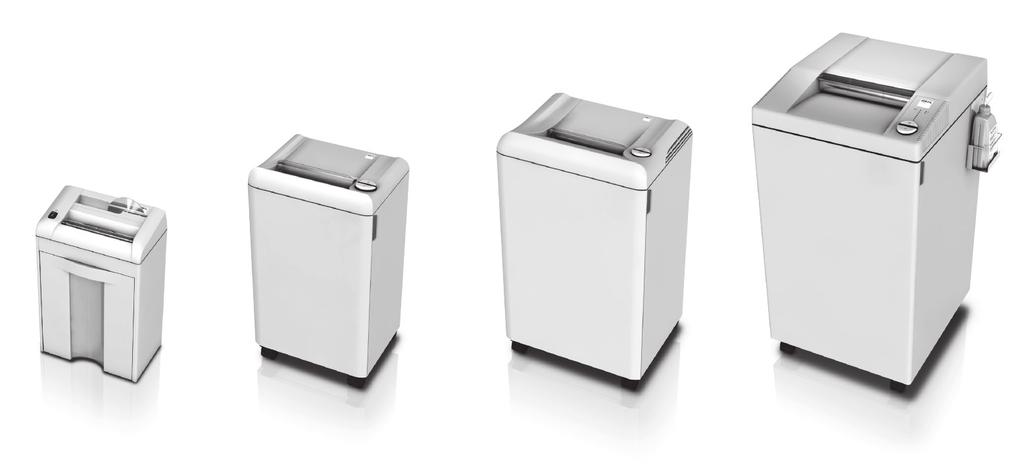

48 IDEL Made in Germany ktenvernichter Schneidemaschinen IDEL alingen Germany Printed in Germany IDEL
