1 26 We bring Swiss Fastening Technology to the world

2 Výhoda Průchozí kotvy z našeho moderního výrobního závodu ve Švýcarsku Firma Mungo má více jak 45letou zkušenost s distribucí a výrobou průchozích kotev. Pomocí našich investic jsme vybudovali důležitou základnu v oblasti technologií tváření za studena, která nám umožní hrát důležitou roli na celosvětovém trhu v této oblasti. Historie ocelových průchozích kotev 1969 Kwik-Bolt: Mungo je první firma v Evropě, která dodává na trh ocelové průchozí kotvy dovážené z Ameriky 1970 Clicker: první v Evropě vyráběná ocelová průchozí kotva je distribuována firmou Mungo, která se též podílela na jejím vývoji 1982 MSD ocelová průchozí kotva, válcovaná 1997 Průchozí kotva m3, tvářená za studena 2003 Průchozí kotva m2, tvářená za studena Třídy oceli Pevnost v tahu: 800 N/² mez pružnosti 80% pevnosti v tahu 640 N/² Zatížení (N/²) Pevnost v tahu: 400 N/² mez pružnosti 60% pevnosti v tahu 240 N/² Poměrné prodloužení We bring Swiss Fastening Technology to the world 27

3 Průchozí kotva m1t ETA osvědčení Evropské technické osvědčení Varianta 1 pro neporušený a porušený beton Větší stabilita 9 přidržovazích zoubků pro lepší přilnavost ve stavebním otvoru Vysoká odolnost Tvrzené a kalené tělo kotvy se speciálně odolným pozinkováním 10µm ISO 4042, 1000 v solném roztoku zkouška ISO 9227 F120 Požární odolnost F 120 je součástí osvědčení 28 We bring Swiss Fastening Technology to the world

4 m1t Průchozí kotva Evropské technické osvědčení Varianta 1 pro neporušený a porušený beton Požární odolnost F 120 je součástí osvědčení Malé osové a okrajové vzdálenosti Galvanicky pozinkováno > 10µm Předsazená a průchozí montáž ocelové konstrukce, profily, stroje, konzoly, vysoké regály, kabelové lávky Neporušený beton Porušený beton Beton C20/25, střihové Ohybový moment (Nm) Požadovaná osová Požadovaná vzdálenost Min. osová vzdálenost Min. vzdálenost od Min. tloušťka Utahovací moment Velikost klíče C20/25, tahové C20/25, tahové zatížení (kn) vzdálenost od okraje ukotvení /při vzdálenosti okraje/při osové stavebního materiálu (Nm) zatížení (kn) zatížení (kn) od okraje vzdálenosti ukotvení c 10xh ef s c s min /c c min /s h min T inst SW M /65 50/ M /80 60/ M /90 70/ M /120 85/ Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / 1 kn 100 kg Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na d nom = d 0 L h 0 t fix h ef m1t Průchozí kotva s podložkou DIN 125A We bring Swiss Fastening Technology to the world 29

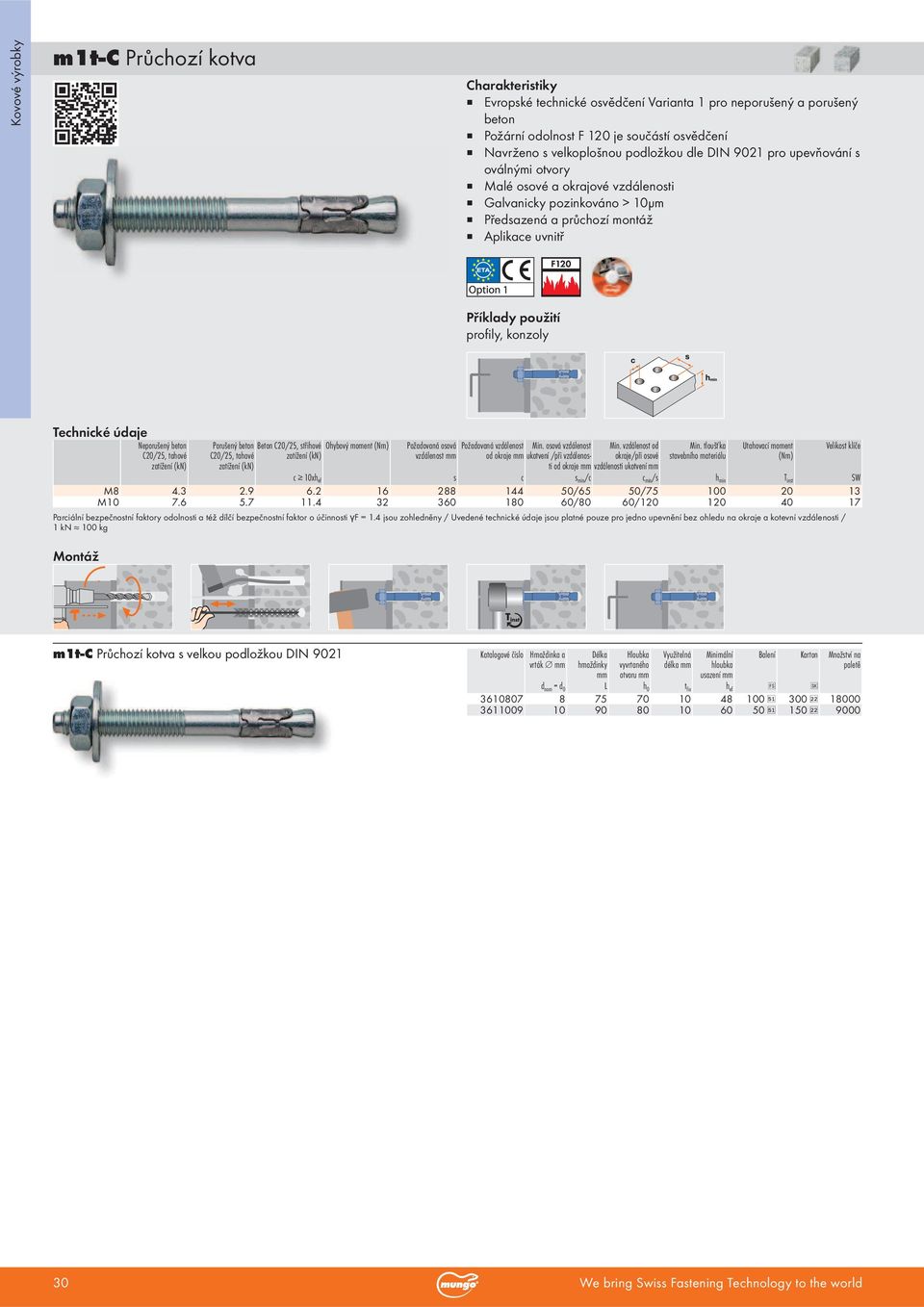

5 m1t-c Průchozí kotva Evropské technické osvědčení Varianta 1 pro neporušený a porušený beton Požární odolnost F 120 je součástí osvědčení Navrženo s velkoplošnou podložkou dle DIN 9021 pro upevňování s oválnými otvory Malé osové a okrajové vzdálenosti Galvanicky pozinkováno > 10µm Předsazená a průchozí montáž profily, konzoly Neporušený beton Porušený beton Beton C20/25, střihové Ohybový moment (Nm) Požadovaná osová Požadovaná vzdálenost Min. osová vzdálenost Min. vzdálenost od Min. tloušťka Utahovací moment Velikost klíče C20/25, tahové C20/25, tahové zatížení (kn) vzdálenost od okraje ukotvení /při vzdálenosti okraje/při osové stavebního materiálu (Nm) zatížení (kn) zatížení (kn) od okraje vzdálenosti ukotvení c 10xh ef s c s min /c c min /s h min T inst SW M /65 50/ M /80 60/ Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / 1 kn 100 kg m1t-c Průchozí kotva s velkou podložkou DIN 9021 Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na d nom = d 0 L h 0 t fix h ef We bring Swiss Fastening Technology to the world

6 m1tr Průchozí kotva, nerezová ocel A4/316 Evropské technické osvědčení Varianta 1 pro neporušený a porušený beton Požární odolnost F 120 je součástí osvědčení Malé osové a okrajové vzdálenosti Nerezová ocel A4/316 Předsazená a průchozí montáž Vnitřní a venkovní aplikace zábradlí, ocelové konstrukce, profily, stroje, konzoly Neporušený beton Porušený beton Beton C20/25, střihové Ohybový moment (Nm) Požadovaná osová Požadovaná vzdálenost Min. osová vzdálenost Min. vzdálenost od Min. tloušťka Utahovací moment Velikost klíče C20/25, tahové C20/25, tahové zatížení (kn) vzdálenost od okraje ukotvení /při vzdálenosti okraje/při osové stavebního materiálu (Nm) zatížení (kn) zatížení (kn) od okraje vzdálenosti ukotvení c 10xh ef s c s min /c c min /s h min T inst SW M /50 50/ M /70 50/ M /80 60/ M /100 70/ Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / 1 kn 100 kg Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na d nom = d 0 L h 0 t fix h ef Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na d nom = d 0 L h 0 t fix h ef m1tr Průchozí kotva s podložkou DIN 125A, nerezová ocel A4/316 m1tr-c Průchozí kotva s velkou podložkou DIN 9021, nerezová ocel A4/316 We bring Swiss Fastening Technology to the world 31

7 Průchozí kotva m2 ETA osvědčení Evropské technické osvědčení (ETA) Varianta 7 pro neporušený beton Stvz Fvz A4 Odolnost proti korozi A4 = nerezová ocel A4/316 Fvz = žárově pozinkováno > 40µm Stvz = pozinkováno > 5µm Bezpečná montáž Dosažením předepsaných utahovacích momentů při usazování. Distanční montáž Dlouhý závit umožňuje předsazenou montáž. 32 We bring Swiss Fastening Technology to the world

8 m2 Průchozí kotva Evropské technické osvědčení (ETA) Varianta 7 pro neporušený beton Řízená expanze Předsazená a průchozí montáž ocelové konstrukce, profily, stroje, vysoké regály, kabelové lávky Beton C20/25, tahové zatížení (kn) Beton C20/25, namáhání střihem (kn) Ohybový moment (Nm) Požadovaná osová Požadovaná vzdálenost od Min. osová vzdálenost vzdálenost okraje ukotvení /při vzdálenosti Min. vzdálenost od okraje/při osové od okraje vzdálenosti ukotvení Min. tloušťka stavebního materiálu Utahovací moment (Nm) s c s min /c c min /s h min T inst SW M /70 40/ M /90 50/ M /115 60/ M / / M / / M / / Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / Platí pouze pro usazovací hloubky dle osvědčení / 1 kn 100 kg Velikost klíče Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na m2 Průchozí kotva s podložkou DIN 125A d nom = d 0 L h 0 t fix h ef Není součástí osvědčení Katalogové číslo Hmoždinka a hmoždinky vrták Ø otvoru Využitelná délka usazení Obsah boxu Množství na d nom = d 0 L h 0 t fix h ef m2 Průchozí kotva s podložkou DIN 125A v mini-boxu, volně sypané We bring Swiss Fastening Technology to the world 33

9 m2-c Průchozí kotva Evropské technické osvědčení (ETA) Varianta 7 pro neporušený beton Provedení s větší podložkou DIN 9021 pro použití u dřevěných konstrukcí a u podélných otvorů Řízená expanze Předsazená a průchozí montáž dřevěné konstrukce, distanční montáž Beton C20/25, tahové zatížení (kn) Beton C20/25, namáhání střihem (kn) Ohybový moment (Nm) Požadovaná osová Požadovaná vzdálenost od Min. osová vzdálenost vzdálenost okraje ukotvení /při vzdálenosti Min. vzdálenost od okraje/při osové od okraje vzdálenosti ukotvení Min. tloušťka stavebního materiálu Utahovací moment (Nm) s c s min /c c min /s h min T inst SW M /90 50/ M /115 60/ M / / M / / Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / Platí pouze pro usazovací hloubky dle osvědčení / 1 kn 100 kg Velikost klíče m2-c Průchozí kotva s velkou podložkou DIN 9021 Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na d nom = d 0 L h 0 t fix h ef Není součástí osvědčení m2-c Průchozí kotva s velkou podložkou DIN 9021v mini-boxu, volně sypané Katalogové číslo Hmoždinka a hmoždinky vrták Ø otvoru Využitelná délka usazení Obsah boxu Množství na d nom = d 0 L h 0 t fix h ef We bring Swiss Fastening Technology to the world

10 m2f Průchozí kotva, žárově pozinkovaná Řízená expanze Žárově pozinkováno > 40µm Předsazená a průchozí montáž Vnitřní a venkovní aplikace kabelové lávky, zábradlí, ocelové konstrukce, stroje, vysoké regály, profily Beton C20/25, tahové zatížení (kn) Beton C20/25, namáhání střihem (kn) Ohybový moment (Nm) Požadovaná osová Požadovaná vzdálenost od Min. osová vzdálenost vzdálenost okraje ukotvení /při vzdálenosti Min. vzdálenost od okraje/při osové od okraje vzdálenosti ukotvení Min. tloušťka stavebního materiálu Utahovací moment (Nm) s c s min /c c min /s h min T inst SW M /70 40/ M /90 50/ M /115 60/ M / / M / / M / / Parciální bezpečnostní faktory odolnosti udané v osvědčení m2 pro pozinkovaný materiál a též parciální bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / Platí pouze pro usazovací hloubky dle osvědčení / 1 kn 100 kg Velikost klíče Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na m2f Průchozí kotva s podložkou DIN 125A, žárově zinkovaná d nom = d 0 L h 0 t fix h ef We bring Swiss Fastening Technology to the world 35

11 m2r Průchozí kotva, nerezová ocel A4/316 Evropské technické osvědčení (ETA) Varianta 7 pro neporušený beton Řízená expanze Nerezová ocel A4/316 Předsazená a průchozí montáž Venkovní aplikace fasády, kabelové lávky, zábradlí, ocelové konstrukce, stroje, vysoké regály, profily Beton C20/25, tahové zatížení (kn) Beton C20/25, namáhání střihem (kn) Ohybový moment (Nm) Požadovaná osová Požadovaná vzdálenost od Min. osová vzdálenost vzdálenost okraje ukotvení /při vzdálenosti Min. vzdálenost od okraje/při osové od okraje vzdálenosti ukotvení Min. tloušťka stavebního materiálu Utahovací moment (Nm) s c s min /c c min /s h min T inst SW M /70 40/ M /90 50/ M /115 60/ M / / M / / Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / Platí pouze pro usazovací hloubky dle osvědčení / 1 kn 100 kg Velikost klíče m2r Průchozí kotva s podložkou DIN 125A, nerezová ocel A4/316 Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na d nom = d 0 L h 0 t fix h ef M20 na požádání Není součástí osvědčení m2r-c Průchozí kotva s velkou podložkou DIN 9021, nerezová ocel A4/316 Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na d nom = d 0 L h 0 t fix h ef Není součástí osvědčení 36 We bring Swiss Fastening Technology to the world

12 m2-i Průchozí kotva s vnitřním závitem Vhodná pro šrouby a tyče s metrickým závitem Nerezová ocel A4/316 Předsazená montáž Vnitřní aplikace (zinkováno), vnější aplikace (nerez ocel) potrubí, ventilační systémy, konzoly, dřevěné konstrukce Beton C20/25, tahové zatížení (kn) Požadovaná osová vzdálenost Požadovaná vzdálenost od okraje Min. osová vzdálenost ukotvení Min. vzdálenost od okraje Min. tloušťka stavebního materiálu Utahovací moment (Nm) s c s min c min h min T inst M M M M Bezpečnostní faktor 3 / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / 1 kn 100 kg Katalogové číslo Závit Hmoždinka vnitřního a vrták Ø závitu hmoždinky otvoru usazení usazení Karton Množství na d L th d nom = d 0 L h 0 h ef e min M M M M Katalogové číslo Závit Hmoždinka vnitřního a vrták Ø závitu hmoždinky otvoru usazení usazení Karton Množství na d L th d nom = d 0 L h 0 h ef e min M M M M m2-i Průchozí kotva s vnitřním závitem m2r-i Průchozí kotva s vnitřním závitem, nerezová ocel A4/316 We bring Swiss Fastening Technology to the world 37

13 HL Vysoce zátěžová kotva Evropské technické osvědčení Varianta 1 pro neporušený a porušený beton ICC-ES Report ESR-3137 Třída požární odolnosti F30-F120 Schváleno pro použití připevnění hasícího vodního systému od M8 Rázům odolné upevnění v projektech civilní ochrany Řízená expanze Průchozí montáž stroje, kabelové lávky, potrubí, vrata, konzoly, zábradlí Neporušený Porušený beton Doporučené Doporučené Ohybový Vzdálenost mezi Vzdálenost od Vzdálenost mezi Vzdálenost od Min. osová Min. vzdálenost Min. tloušťka Velikost Utahovací Utahovací Velikost beton C20/25, C20/25, tahové střihové zatížení střihové zatížení moment (Nm) kotvami okraje kotvami okraje vzdálenost od okraje/při stavebního utahovacího moment moment (Nm), utahovacího tahové zatížení zatížení (kn) (kn), SZ-B (kn), SZ-S/ ukotvení /při osové vzdálenosti materiálu klíče SZ-S/SZ-B (Nm) SZ-SK klíče SZ-SK (kn) SZ-SK ukotvení vzdálenosti od okraje SZ-S/SZ-B s (3h ef ) c (1.5h ef ) s (5h ef ) c (2.5h ef ) s min /c c min /s h min SW T inst T inst SW SZ M /80 50/ SZ M /100 60/ SZ M /120 70/ SZ M /160 80/ SZ M / / SZ M / / Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / 1 kn 100 kg HL-S (SZ-S) Vysoce zátěžová kotva s 6hranným šroubem Katalogové číslo Závit Hmoždinka a Využitelná délka vrták Ø otvoru usazení kotvy d d nom = d 0 t fix h 0 h ef L M M M M M M M M M M M M M M M M M M M M M M M M M We bring Swiss Fastening Technology to the world

14 Katalogové číslo Závit Hmoždinka a Využitelná délka vrták Ø otvoru usazení kotvy d d nom = d 0 t fix h 0 h ef L M M M M M M M M M M M M M M M M M M M M M M M M M M M M M Katalogové číslo Závit Hmoždinka a vrták Ø Využitelná délka otvoru usazení kotvy Hlava Ø d d nom = d 0 t fix h 0 h ef L d k M M M M HL-B (SZ-B) Vysoce zátěžová kotva se závitovým svorníkem HL-SK (SZ-SK) Vysoce zátěžová kotva se zapuštěnou hlavou We bring Swiss Fastening Technology to the world 39

15 MCS-A Šroub do betonu ETA osvědčení Evropské technické osvědčení Varianta 1 pro neporušený a porušený beton Speciální závit Zajišťuje velkou pevnost v betonu s trhlinami a bez trhlin. Rychlá instalace Přímá instalace zkracuje pracovní dobu. Se šestihrannou hlavou Zaručuje čistý a jednotný vzhled. 40 We bring Swiss Fastening Technology to the world

16 MCS-A Šroub do betonu Evropské technické osvědčení Varianta 1 pro neporušený a porušený beton Zkouška požární ochrany F120 Snadná instalace díky speciálnímu patentovanému závitu Malé osové a okrajové vzdálenosti Snadná a časově úsporná montáž Beznapěťové upevnění Možná demontáž Průchozí montáž zábradlí, konzoly, profily, ocelové konstrukce, dřevěné konstrukce, ventilační systémy Neporušený beton C20/25, Porušený beton C20/25, Beton C20/25, namáhání Min. osová vzdálenost Min. vzdálenost od okraje Min. tloušťka stavebního Utahovací moment (Nm) Velikost klíče Velikost klíče tahové zatížení (kn) tahové zatížení (kn) střihem (kn) ukotvení materiálu s min c min h min T inst MCS-A-S, SW MCS-A-ST, SW Ø 8/ Ø 10/ Ø 12/ Ø 16/ Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / Platí pouze pro usazovací hloubky dle osvědčení / 1 kn 100 kg Katalogové číslo Vrut Ø vrutu Vrták Ø otvoru Využitelná délka usazení Karton Množství na d s L s d 0 h 0 t fix h ef Není součástí osvědčení Katalogové číslo Vrut Ø vrutu Vrták Ø otvoru Využitelná délka usazení Karton Množství na d s L s d 0 h 0 t fix h ef Včetně usazovacího nářadí pro každé balení Katalogové číslo Vrut Ø Vrták Ø Využitelná Bit Karton Množství na vrutu délka otvoru usazení d s L s d 0 h 0 t fix h ef T T T T MCS-A-S Šroub do betonu se šestihrannou hlavou MCS-A-ST Vrut do betonu s hlavou s metrickým závitem MCS-A-SK Vrut do betonu se zapuštěnou hlavou We bring Swiss Fastening Technology to the world 41

17 MSS Ocelolitinová kotva Řízená expanze Předsazená montáž potrubí, ocelové konstrukce Beton C20/25, tahové zatížení (kn) Beton C20/25, namáhání střihem (kn) Ohybový moment (Nm) Požadovaná osová vzdálenost Vzdálenost k okraji, namáhání v tahu Vzdálenost k okraji, namáhání střihem Min. tloušťka stavebního materiálu Utahovací moment (Nm) beton s c c h min T inst SW M M M M M Bezpečnostní faktory: Selhání betonu 3 / selhání oceli 2.2 / Uvedené technické údaje jsou platné pouze pro jedno upevnění bez ohledu na okraje a kotevní vzdálenosti / šroub a závitová tyč = Třída oceli 8.8 / 1 kn 100 kg Velikost klíče MSS Ocelolitinová kotva Katalogové číslo Vnitřní závit Vrták Ø Otvor vyvrtaný v připevňovaném hmoždinky otvoru materiálu d d 0 d f L h M M M M M Karton 42 We bring Swiss Fastening Technology to the world

18 MHA Plášťová kotva Malé osové a okrajové vzdálenosti Řízená expanze Průchozí montáž ocelové konstrukce, profily Beton C20/25, tahové zatížení (kn) Beton C20/25, namáhání střihem (kn) Ohybový moment (Nm) Požadovaná osová vzdálenost Požadovaná vzdálenost od okraje Min. tloušťka stavebního materiálu Utahovací moment (Nm) Velikost utahovacího klíče MHA-S Velikost utahovacího klíče MHA-B s c h min T inst SW SW M M M M Bezpečnostní faktor 3 / 1 kn 100 kg Katalogové číslo Vrták Ø kotvy Závit otvoru Využitelná délka usazení d 0 L d h 0 t fix h ef M M M M M M Karton MHA-S Plášťová kotva se šroubem Katalogové číslo Vrták Ø kotvy Závit otvoru Využitelná délka usazení d 0 L d h 0 t fix h ef M M M M M M M M M M M M M M M Karton MHA-B Plášťová kotva se svorníkem a maticí We bring Swiss Fastening Technology to the world 43

19 ESA Úderová kotva ETAG 001 část 6 Schváleno pro vícenásobné použití v trhlinovém i netrhlinovém betonu pro nenosné konstrukce F120 Požární odolnost F 120 je součástí osvědčení Malé okrajové a osové vzdálenosti Vnitřní závit Vhodná pro šrouby a tyče s metrickým závitem 44 We bring Swiss Fastening Technology to the world

20 ESA Úderová kotva ETAG Schváleno pro vícenásobné použití v trhlinovém i netrhlinovém betonu pro nenosné konstrukce Požární odolnost F 120 je součástí osvědčení Rychlá a jednoduchá instalace Mělká vrtání Nerezová ocel A4/316 Předsazená montáž Vnitřní aplikace (zinkováno), vnější aplikace (nerez ocel) potrubí, ventilační systémy, kabelové lávky, zavěšené stropy Beton C20/25, namáhaní v tahu (kn), galv. 5.8 Beton C20/25, namáhání v tahu (kn), A4-70 Požadovaná osová vzdálenost Požadovaná vzdálenost od okraje Min. tloušťka stavebního materiálu Utahovací moment (Nm) s c h min T inst max M M M M M M Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / 1 kn 100 kg Katalogové číslo Vnitřní závit Hmoždinka a vrták Ø otvoru hmoždinky Min. zašroubovaného vrutu v Max. zašroubovaného vrutu v d d nom = d 0 h 0 L hs min hs max M M M M M M M # Pro použití s diamantovým vrtákem a diamantovou pilou Není součástí osvědčení Katalogové číslo Vnitřní závit Hmoždinka a vrták Ø otvoru hmoždinky Min. zašroubovaného vrutu v Max. zašroubovaného vrutu v d d nom = d 0 h 0 L hs min hs max M M M M M Katalogové číslo Vnitřní závit Hmoždinka a vrták Ø otvoru hmoždinky Min. zašroubovaného vrutu v Max. zašroubovaného vrutu v d d nom = d 0 h 0 L hs min hs max M M M M M M Katalogové číslo Pro Karton Karton Karton ESA Úderová kotva ESAr Úderová kotva, nerezová ocel A4/316 ESAK Úderová kotva s límcem ESA-WZ Instalační nářadí pro ESA M M M M M M20 1 We bring Swiss Fastening Technology to the world 45

21 ESA-H Instalační nářadí pro ESA s ochranou rukojetí Katalogové číslo Pro M M M M M M20 1 ESA-S Instalační nářadí pro ESA, SDS-Plus Katalogové číslo Pro M M M M M M20 1 MMD Mosazná kotva Odolnost proti korozi Předsazená montáž Pro vedlejší použití ve vnitřním a venkovním prostoru konzoly, garnýže Beton C20/25, tahové zatížení (kn) Plná cihla, tahové zatížení (kn) Min. osová vzdálenost ukotvení Min. vzdálenost od okraje Min. tloušťka stavebního materiálu s min c min h min M M M M M Bezpečnostní faktor 3 / 1 kn 100 kg MMD Mosazná kotva Katalogové číslo Vnitřní závit vnitřního Hmoždinka a vrták Karton závitu Ø otvoru d L th d nom = d 0 h M M M M M We bring Swiss Fastening Technology to the world

22 MHDA Kotva do dutých stropů Vhodné pro šrouby nebo svorníky s metrickým závitem Nerezová ocel A4/316 Předsazená montáž Vnitřní aplikace (zinkováno), vnější aplikace (nerez ocel) potrubí, ventilační systémy, kabelové lávky, konzoly, vrata Neporušený beton C40/50, tahové zatížení (kn), tloušťka stavebního dílce 25 Neporušený beton C40/50, tahové zatížení (kn), tloušťka stavebního dílce 30 Neporušený beton C40/50, tahové zatížení (kn), tloušťka stavebního dílce 40 Požadovaná osová vzdálenost Požadovaná vzdálenost od okraje Utahovací moment (Nm) s c T inst M M M Samostatné upevnění / Bezpečnostní faktor 5 / 1 kn 100 kg Katalogové číslo Vnitřní závit závitu Hmoždinka a hmoždinky vrták Ø otvoru d L G d nom = d 0 L h M M M M Katalogové číslo Vnitřní závit závitu Hmoždinka a hmoždinky vrták Ø otvoru d L G d nom = d 0 L h 0 22) M ) M ) M Karton Karton MHDA Kotva do dutých stropů MHDAr Kotva do dutých stropů, nerezová ocel A4/316 22) V provedení nerez na objednávku We bring Swiss Fastening Technology to the world 47

23 MAN Stropní kotva ETAG 001 část 6 Schváleno pro zavěšení lehkých stropních podhledů v souladu s DIN Velká upevňovací síla Namáhaní v tahu: 1.4 kn Rychlá a jednoduchá instalace Stropní kotva pro rychlou montáž stropů. Hlava stropní kotvy dobré zakrytí. 48 We bring Swiss Fastening Technology to the world

24 MAN Stropní kotva Schváleno pro zavěšení lehkých stropních podhledů v souladu s DIN Požární odolnost F 120 je součástí osvědčení Vhodné pro montáž nad hlavou (do stropu) Jednoduché usazení zaražením vyčnívajícího hřebu Platné do využitelné délky až 35 pro aplikace s dřevěnými latěmi Průchozí montáž zavěšené stropy, závěsy, konzoly, profily, ventilační systémy Beton C20/25- C50/60, namáhání v tahu (kn) Ohybový moment (Nm) Min. osová vzdálenost ukotvení Min. vzdálenost od okraje Min. tloušťka stavebního materiálu s min c min h min MAN Parciální bezpečnostní faktory odolnosti a též dílčí bezpečnostní faktor o účinnosti γf = 1.4 jsou zohledněny / 1 kn 100 kg Katalogové číslo Vrták Ø otvoru kotvy Využitelná délka Karton Množství na d 0 h 0 L t fix MAN Stropní kotva We bring Swiss Fastening Technology to the world 49

25 MMS Kovová konstrukční kotva, typ standard Pro použití v plných materiálech Rozpínací kužel je zajištěn proti rotaci a uvolnění Průchozí montáž okna, konzoly, rámy Beton C20/25- C50/60, namáhání v tahu (kn) Plná cihla, tahové zatížení (kn) Lehčený beton, tahové zatížení (kn) Utahovací moment (Nm) T inst MMS MMS Bezpečnostní faktor 5 / 1 kn 100 kg MMS Kovová konstrukční kotva, typ standard Katalogové číslo Hmoždinka a vrták hmoždinky Využitelná délka Bit Ø otvoru d nom = d 0 L h 0 t fix PZ PZ PZ PZ PZ PZ PZ PZ PZ PZ PZ We bring Swiss Fastening Technology to the world

26 MMM Kovová konstrukční kotva, typ multi Rozpínací kužel je zajištěn proti rotaci a uvolnění V děrované cihle vrtat bez příklepu Průchozí montáž okna, profily, konzoly, rámy Beton C20/25- C50/60, namáhání v tahu (kn) Plná cihla, tahové zatížení (kn) Děrovaná cihla, tahové zatížení (kn) Lehčený beton, tahové zatížení (kn) Utahovací moment (Nm) T inst MMM Bezpečnostní faktor 5 / 1 kn 100 kg Katalogové číslo Hmoždinka a hmoždinky vrták Ø otvoru Využitelná délka usazení d nom = d 0 L h 0 t fix h ef PZ PZ PZ PZ3 100 Bit MMM Kovová konstrukční kotva, typ multi We bring Swiss Fastening Technology to the world 51

27 MEN Expres kotva Časově úsporná montáž do betonu a podobných materiálů Žádné dodatečné vruty a hmoždinky Pomocí použití kovové podložky Mungo je MEN Ø 6 a 8 vhodná pro stropní kotvení izolačních desek Průchozí montáž hranoly, konzoly, profily Beton C20/25, tahové zatížení (kn) Plná cihla, tahové zatížení (kn) MEN MEN MEN Bezpečnostní faktor 3 / 1 kn 100 kg / Děrovaná cihla: výtažné hodnoty musí být určeny na základě způsobu použití, protože závisí na podílu otvorů v cihle/bloku MEN Expres kotva Katalogové číslo Hmoždinka a vrták Ø hmoždinky otvoru Využitelná délka usazení Karton Množství na d nom = d 0 L h 0 t fix h ef MDB-M Kovová podložka Ø 38 Katalogové číslo Podložka Ø Otvor Ø Popis Pro Karton Množství na d nom d w kov MNA-S 8 MEN 8 MDB-M Kovová podložka Ø 38, bílá Katalogové číslo Podložka Ø Otvor Ø Popis Pro Karton Množství na d nom d w kov MNA-S 8 MEN 8 MDB-M Kovová podložka Ø 70 Katalogové číslo Podložka Ø Otvor Ø Popis Pro Karton Množství na d nom d w kov MNA-S MEN kov MNA-S 10 MEN We bring Swiss Fastening Technology to the world

28 MRS Šroub do zdiva Požadováno je pouze předvrtání 6 Snadná a časově úsporná montáž Malé osové a okrajové vzdálenosti Beznapěťové upevnění Menší odpor při šroubování do základního materiálu Vhodné také pro spojování materálu dřevo dřevo Průchozí montáž dřevěné konstrukce, okna, rámy Tahové zatížení (kn) Střihové zatížení (kn) Střihové zatížení (kn) Ohybový moment (Nm) Utahovací moment (Nm) Vyvrtaný otvor Ø otvoru Usazovací > 30 > 30 > 60 T inst d 0 h 0 h nom MRS, beton MRS, plná cihla MRS, děrovaná cihla MRS, provzdušněný beton 1 kn 100 kg / Bezpečnostní faktor 5 / V děrované cihle vrtat bez příklepu / V provzdušněném betonu bez předvrtání / Tloušťka stavebního prvku: délka šroubu mínus usazovací Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s T T T T T T T T T T T T T T T T T Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s T T T T T T T T T T T T T T T T T Katalogové číslo Tvar Barva RAL Karton Množství na plochý bílá plochý světle hnědá plochý tmavě hnědá plochý černá plochý šedá MRS-H Šroub do zdiva, typ dřevo, s hlavou Ø 8.3, T30 MRS-U Šroub do zdiva, univerzální, s hlavou Ø 11.5, T30 AKT Krytka T30 pro MRS-U/MRS-H We bring Swiss Fastening Technology to the world 53

29 MJB Adjustační vrut Dřevěné spodní konstrukce lze plynule seřizovat Vhodné také pro spojování materálu dřevo dřevo Beznapěťové upevnění Vrtání není nutné Včetně jednoho Bit nástavce Průchozí montáž konzoly MJB Adjustační vrut T25 Katalogové číslo Vrut Ø vrutu horního závitu v Regulovatelná část v spodního závitu v Bit Karton Množství na d s L s L G1 a L G T T T T T T T T T AKT Krytka pro MJB, T25 Katalogové číslo Tvar Barva RAL Karton Množství na plochý bílá plochý světle hnědá plochý tmavě hnědá plochý černá We bring Swiss Fastening Technology to the world

30 TR-R Podpěrný upevňovací šroub Rafix Požadováno je pouze předvrtání 6 Beznapěťové upevnění Vnitřní 6-hran 4 Průchozí montáž distanční montáž, okna, rámy, konzoly Beton C20/25, tahové zatížení (kn) Děrovaná cihla, tahové zatížení (kn) Dřevo, tahové zatížení (kn) 1 kn 100 kg / Bezpečnostní faktor 3 TR-R/TR-RK Katalogové číslo Vrut Ø vrutu vrtaného otvoru beton Vrták Ø do betonu usazení v betonu Límec Ø Použitelná délka beton d s L s h 0 d 0 h ef d k t fix Katalogové číslo Vrut Ø vrutu vrtaného otvoru beton Vrták Ø do betonu usazení v betonu Límec Ø Použitelná délka beton d s L s h 0 d 0 h ef d k t fix Karton Karton TR-R Podpěrný upevňovací šroub Rafix TR-RK Podpěrný upevňovací šroub Rafix-K s límcem We bring Swiss Fastening Technology to the world 55

31 TR Prostorový šroub Toproc V kombinaci s nylonovou hmoždinkou MN6/MN8 (TR, TR-B) Ideální pro vybrání v drážkách, pod stropními panely nebo gumovým těsněním Vnitřní 6-hran 4 Průchozí montáž konzoly, rámy Beton C20/25, tahové zatížení (kn) Děrovaná cihla, tahové zatížení (kn) Dřevo, tahové zatížení (kn) 1 kn 100 kg / Bezpečnostní faktor 3 TR TR-B TR-BS TR Prostorový šroub Toproc Katalogové číslo Vrut Ø vrutu Vrták Ø TR-B Prostorový šroub Toproc-Baby Katalogové číslo Vrut Ø vrutu Vrták Ø TR-BS Prostorový šroub Toproc-Baby-S, samozávrtný Katalogové číslo Vrut Ø vrutu Vrták Ø vrtaného otvoru beton Použitelná délka beton usazení v betonu d s L s d 0 h 0 h ef t fix vrtaného otvoru beton Použitelná délka beton usazení v betonu d s L s d 0 h 0 h ef t fix vrtaného otvoru beton Použitelná délka beton usazení v betonu d s L s d 0 h 0 h ef t fix Karton Karton Karton 56 We bring Swiss Fastening Technology to the world

32 SBS Vrut Drywal Tvrzená ocel, hlava vrutu Phillips Fosfátovaný Včetně jednoho Bit nástavce Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s PH PH PH PH PH PH PH PH PH PH Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s PH PH PH PH PH PH Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s PH PH PH PH PH PH Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s PH PH PH PH SBS-FG Vrut Drywal s jemným závitem pro uchycení sádrokartonových desek ke stojanovým kovovým profilům (do max.síly 1,0 ) SBS-GG Vrut Drywal s hrubým závitem pro uchycení sádrokartonových desek ke dřevěným konstrukcím SBS-HG Vrut Drywal s závitem Hi-Lo pro uchycení sádrovláknitých desek SBS-TE Vrut Drywal s Tex vrtací špicí pro uchycení dvouvrstvých masivních desek ke kovovým profilům (do max.tloušťky 2,25 ) Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s PH SBS-FK Drywal vrut s plochou hlavou pro uchycení stropních závěsů, ok atd. Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s PH SBS-ZK Profilové spojovací šrouby s válcovou hlavou pro uchycení kovových profilů Katalogové číslo Vrut Ø vrutu Bit Karton Množství na d s L s PH PH SBS-GS Speciální vrut pro rychlé spojení dvou sádrokartonových desek We bring Swiss Fastening Technology to the world 57
