Technika pro výstup do korun stromů a pro práci ve výškách

Transkript

1 , Brno Připravil: prof. Ing. Jindřich Neruda, CSc. Ing. Tomáš Zemánek, Ph.D. Ústav lesnické a dřevařské techniky Technika pro výstup do korun stromů a pro práci ve výškách

2 strana 2 Technické prostředky usnadňují bezpečný výstup člověka do korun vysokých stromů, pracovní činnost v korunách i sestup na zem, to vše za účelem výkonu arboristických činností: řez větví, statické zajištění korun, kácení stromů po částech, konzervační ošetření, sběr plodů a semen, atd.

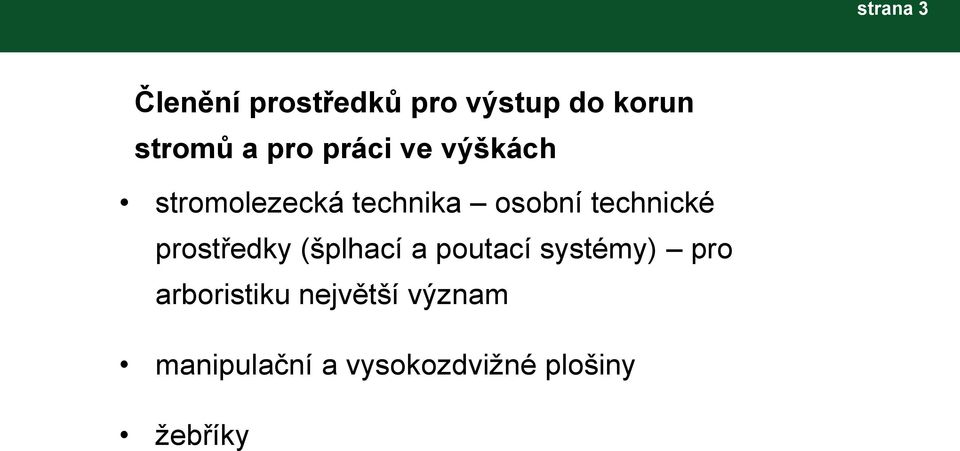

3 strana 3 Členění prostředků pro výstup do korun stromů a pro práci ve výškách stromolezecká technika osobní technické prostředky (šplhací a poutací systémy) pro arboristiku největší význam manipulační a vysokozdvižné plošiny žebříky

4 strana 4 Osobní šplhací a poutací systémy stromolezecká technika Ukázka mezního účelu použití osobních ochranných pracovních prostředků pro pohyb po stromu a v jeho koruně zabránění pádu z výšky zachycením padajícího člověka.

5 strana 5 Osobní poutací systémy v arboristice jsou velmi různorodé Z historického pohledu jsou nejstaršími stromolezeckými prostředky tzv. lesnické trhačské soupravy. Tradiční tuzemskou soupravu tvoří: stupačky, lanový poutací systém, kožené kamaše,kožené nátepníky na ochranu zápěstí, kukla k ochraně hlavy, pracovní kombinéza, pracovní obuv, trhačský vak, háček na přitahování větví. Pro soudobé nároky arboristů tyto tradiční soupravy již nevyhovují.

6 Tradiční lesnická trhačská souprava strana 6

7 strana 7 Stupačky (jednohroté, dvouhroté, s opěrkou, srpovité, výkyvné obručové ap.). v tuzemsku typické jednohroté Wolfgangovy stupačky ze zahraničí dodávány hrotové stupačky s výměnnými různě velkými hroty dle druhu dřeviny. zákaz používání hrotových stupaček při ošetřování stromů hrotové stupačky povoleny pro záchranné akce a pro postupné kácení stromů

8 Jednohroté stupačky strana 8

9 strana 9 Baumwello Sedačka Nika

10 strana 10 Moderní šplhací a poutací systémy využívají principů známých z horolezectví (dlouhá i krátká lana, systém uzlů, postroje, karabiny, blokanty a brzdy, prostředky pro instalaci lan do korun stromů) snižují namáhavost postupu po kmeni, zvyšují bezpečnost a ergonomii práce nevyžadují použití hrotových stupaček - podstatně zvyšují šetrnost ke stromu

11 strana 11

12 strana 12 Podrobné informace o stromolezeckých osobních prostředcích a technikách jsou prezentovány ve cvičeních.

13 strana 13 Stromolezecké techniky jsou univerzální, pohotové, dostatečně šetrné a při dodržování zásad BOZP i s minimálním rizikem úrazu Přesto je třeba vždy zvažovat i použití plošin či žebříků, či kombinací stromolezeckých technik s plošinami

14 strana 14 Výhody a nevýhody stromolezeckých technik a manipulačních plošin Výhody stromolezeckých technik snadný přístup k ošetřovaným stromům v jinak obtížně dostupných lokalitách rozmanitost použití, komplexní přístup možnost pohybu v celé koruně bez ohledu na výšku či hustotu malý zábor manipulační plochy a rychlé přerušení uzavírky

15 strana 15 Výhody a nevýhody stromolezeckých technik a manipulačních plošin Výhody stromolezeckých technik kvalitní vizuální prohlídka koruny, kmene, větví zblízka a v detailu minimální negativní účinky na strom

16 strana 16 Výhody a nevýhody stromolezeckých technik a manipulačních plošin Problémy stromolezeckých technik zhoršená dostupnost okrajových částí koruny špatná dostupnost staticky nebezpečných stromů a zvýšené bezpečnostní riziko (suché, přeštíhlené, křehké, rozlomené, nahnilé stromy s rizikem odlomení)

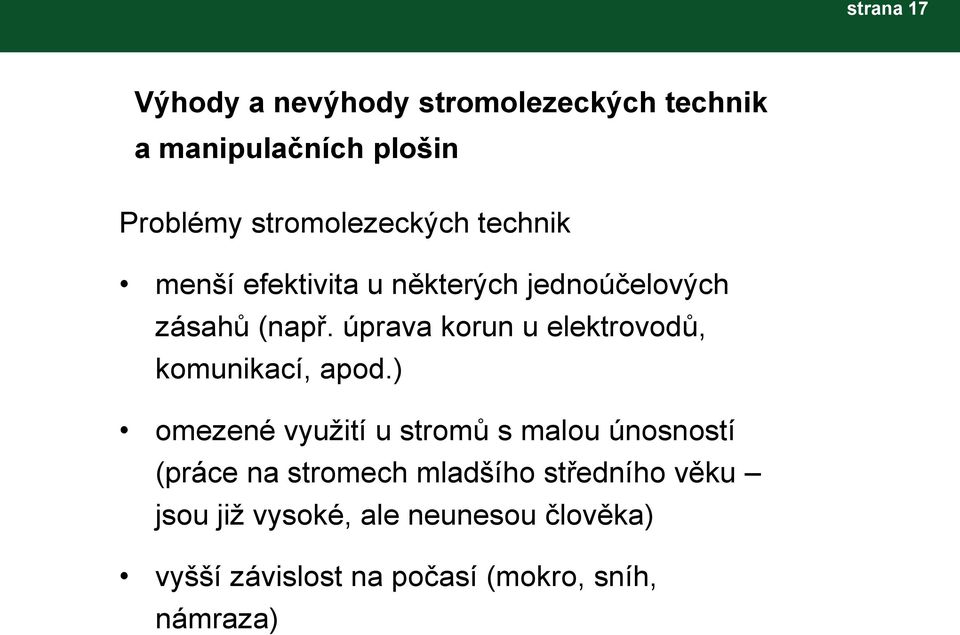

17 strana 17 Výhody a nevýhody stromolezeckých technik a manipulačních plošin Problémy stromolezeckých technik menší efektivita u některých jednoúčelových zásahů (např. úprava korun u elektrovodů, komunikací, apod.) omezené využití u stromů s malou únosností (práce na stromech mladšího středního věku jsou již vysoké, ale neunesou člověka) vyšší závislost na počasí (mokro, sníh, námraza)

18 strana 18 Nářadí a stroje s prodlouženým dosahem lze s nimi pracovat ze země i ve výšce mají prodloužený dosah max. 8 m (zpravidla méně) slouží pro odřezávání větví kvalita řezu nižší oproti kontaktnímu nářadí pro řez zblízka

19 strana 19 Nářadí a stroje s prodlouženým dosahem typické ruční nářadí a motomanuální stroj s prodlouženými násadami: pilka na násadě (pinoha), nůžky na násadě (houseník), vyvětvovací teleskopiská pila pilka na násadě (pinoha), nástrojem je malá listová pilka, dosah až 8 m, tloušťka řezu max. 10 cm, odřezávání větví - vyvětvování nůžky na násadě (houseník), dosah 4 m, tloušťka střihu max. 3 cm, střih větví v okrajových a spodních částech koruny

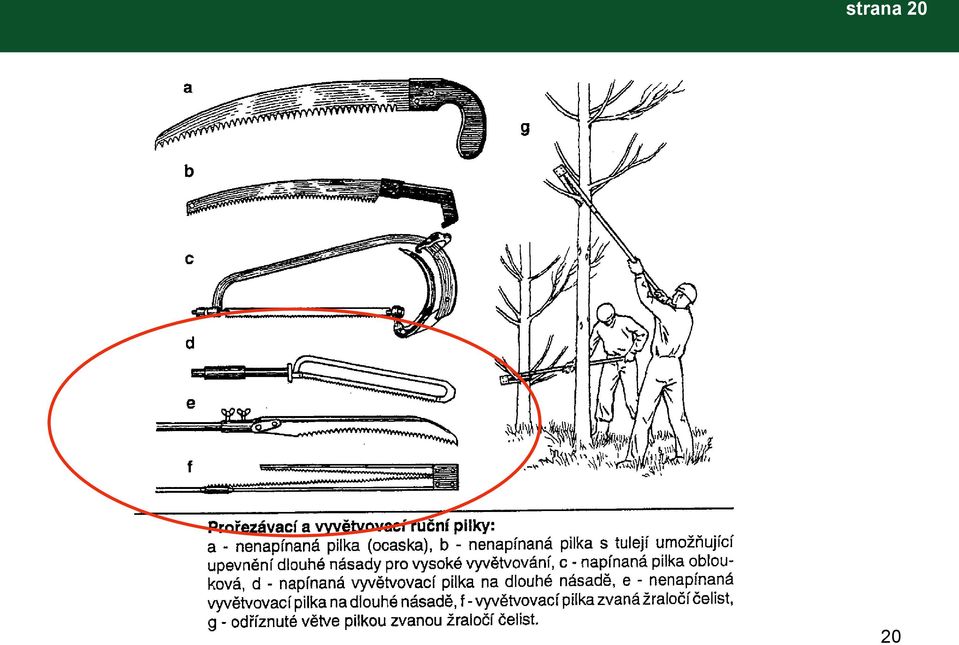

20 strana 20 20

21 strana 21 Ruční pilky vyvětvovací Speciální vyvětvovací pilky - jsou umístěny na dřevěných, plastikových nebo z lehkých kovů vyrobených nastavitelných násadách (tyčích) o celkové délce cca 5 m, lze tedy s nimi pracovat až do výšky vyvětvování cca 7 (8) m. Délka vlastního pracovního nástroje činí v průměru mm, průměrná hmotnost cca 1,0 kg. Ozubení je zpravidla trojúhelníkové, poměrně jemné, vytvářející čistý kvalitní řez bez otřepů. Zuby jsou skloněny vzad, tzn., že odřezávání větví nastává při tazích pilkou. 21

22 strana 22 Ruční pilky vyvětvovací Konstrukce vlastních pilek jsou různé, používají se pilky nenapínané (ocasky) i napínané (obloukovky). Zvláštní konstrukci má vyvětvovací pilka se dvěma šikmo proti sobě postavenými listy s negativním trojúhelníkovým ozubením, tzv. žraločí čelist. Tato pilka je určena na suché vyvětvování smrku, modřínu a borovice až do tloušťky větví 3 cm. Pilka se nasadí výřezem na větev, která je odříznuta silným trhnutím za násadu pilky. Při vysokém vyvětvování je nutným požadavkem bezpečnosti práce, aby pracovník měl nasazenu ochrannou přílbu, příp. i s chráničem zraku. 22

23 strana 23 Toto je výhoda použití řezu zblízka oproti řezu na dálku : 23

24 strana 24 Žebříky pro výstup do koruny stromů Použití přenosných žebříků je vhodné pro práce v malých výškách do 5 m Ve větších výškách lze pracovat ze žebříku jen s použitím osobních jistících prostředků S motorovou pilou nelze pracovat ze žebříku!!! (NV 28/2002 Sb.) Práci se žebříkem upravuje NV 362/2005 Sb.

25 strana 25 Žebříky pro výstup do koruny stromů Druhy žebříků: jednoduché, dvojité, dřevěné, kovové (hliníkové), teleskopické, nastavitelné (švédské) Nastavitelné žebříky je nutno ke kmenům stromů poutat. Práce na žebřících všech druhů je riziková!

26 Švédské žebříky pro výstup do koruny strana 26

27 strana 27 Mechanizační prostředky pro výstup do korun stromů: hydraulické zvedací plošiny se zdvihem max. 25 m na výložníku neseném na automobilním podvozku nebo na traktoru vysouvatelný žebřík s dosahem cca 15 m nesený na automobilním podvozku nebo na traktoru upoutaný balon

28 strana 28 Manipulační plošiny nejbezpečnější prostředek pro práci v koruně stromu pracovník je v koši, může použít i motorovou pilu práce s použitím plošiny výrazně méně psychicky i fyzicky namáhavá oproti stromolezení pracovník v koši plošiny nemusí být vyškolen pro práci ve výškách (pokud plošinu sám neovládá)

29 strana 29 Manipulační plošiny z koše plošiny lze dosáhnout koncové části větví, pracovat i v obtížnějších klimatických podmínkáchz, apod. nevýhody plošin: velikost, nízká mobilita, nízká svahová dostupnost, obtížný přístup do některých lokalit (vnitrobloky, uzavřené prostory), poškozování povrchu půdy, možnost poškození stromu odřením, omezená prostupnost hustší korunou, zplodina (nutný stálý běh motoru)

30 strana 30 Manipulační plošiny charakteristika plošin používaných v tuzemsku: používány obyčejné manipulační plošiny (rozměrný koš, ostré hrany, zábradlí zachytává o větve, nosič zpravidla malá svahová a terénní dostupnost

31 strana 31 Manipulační plošiny charakteristika speciálních zahraničních plošin: jednomístné koše z tvrzených plastů, zaoblené hrany, pracovní rameno zlamovatelné do všech směrů (svisle, vodorovně, pod úroveň terénu. Některé mají teleskopicky vysunutelný koš. Možnost připojení motorové pily s hydropohonem. Jednopákové řízení z koše pro ovládání jednou rukou.

32 Hydraulické plošiny strana 32

33 strana 33 Manipulační plošiny přes uvedené problémy mají u nás široké uplatnění v místech s dobrým průjezdem a bez rizika hutnění půdy výhodné např. při tvarovacích řezech živých stěn, ošetřování tenkých větví na okraji koruny, práce na nebezpečných stromech volbu plošiny nutno provádět zodpovědně (mj. nákladovost) plošinu lze výhodně kombinovat se stromolezeckými technikami

34 strana 34 Manipulační plošiny stabilita plošiny odolnost proti převržení prvky ovlivňující stabilitu manipulačních plošin: poloha těžiště podvozku plošiny velikost tíhy podvozku poloha opěr velikost opěrných patek (boření) velikost zatížení plošiny (vlastní tíha + břemeno) velikost vyložení ramene s košem zjišťování stability porovnávání silových momentů
