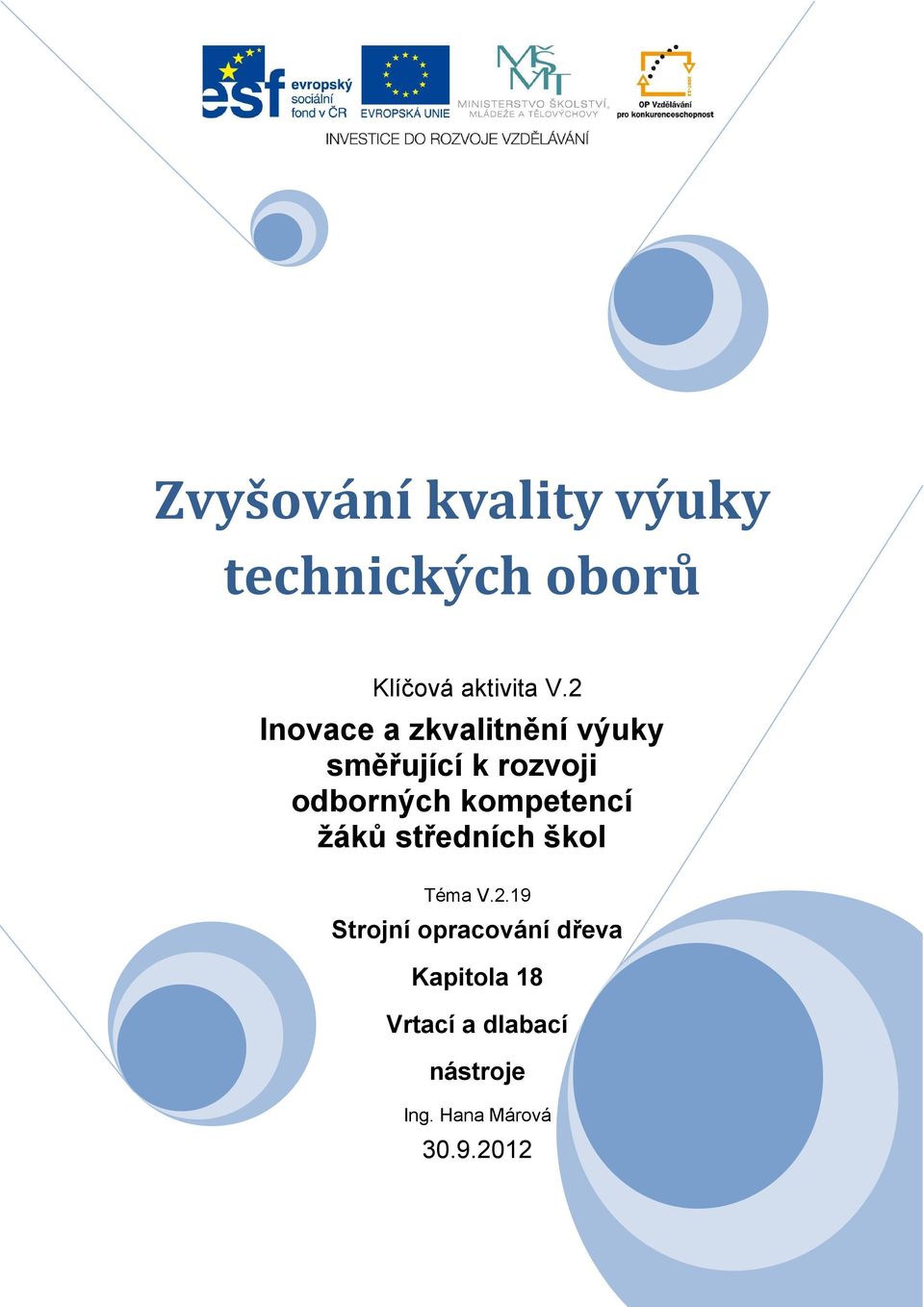

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.19 Strojní opracování dřeva Kapitola 18 Vrtací a dlabací nástroje Ing. Hana Márová

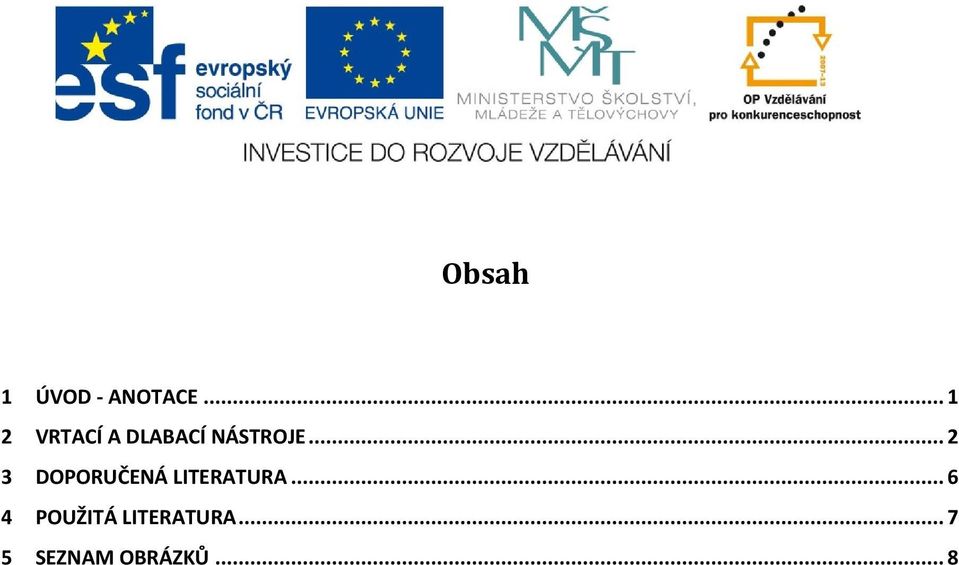

2 Obsah 1 ÚVOD - ANOTACE VRTACÍ A DLABACÍ NÁSTROJE DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 8

3 1 Úvod - anotace V kapitole jsou popsány vrtací a dlabací nástroje včetně jejich použití. U dlabacích nástrojů jsou popsány tvary dlabů. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 Vrtací a dlabací nástroje Vrtací nástroje Vrtáky jsou obráběcí nástroje vrtaček a dlabaček. Konstrukce vrtáku záleží na hloubce vrtaného otvoru, na směru vrtání a požadované kvalitě obrobení otvorů.při vrtání je směr posuvu rovnoběžný s osou otáčení nástroje. Rozlišujeme vrtáky pro příčné vrtání osa vrtáku je kolmá ke směru vláken a pro podélné vrtání osa vrtáků je rovnoběžná se směrem vláken. Vrtáky pro příčné vrtání mají kromě hlavních břitů i břity předřezávací, aby se dřevo nevytrhávalo v místech, kde je směr řezného pohybu kolmý kvláknům.hlavní břity jsou kolmo nebo téměř kolmo k ose otáčení. Vrtáky pro podélné vrtání nemají předřezávače a hlavní břity svírají se směrem otáčení ostrý úhel. Nejčastěji se používají šroubovité vrtáky. Od vrtáků na kov se liší menším úhlem stoupání. Obrázek 1. Vrtací nástroje šroubovitý vrták s jední a dvěma předřezávači kolíkovací vrtáky Lžicovitý vrták patří mezi nejjednodušší vrtáky a používá se velmi zřídka. Stočením lžicovitého vrtáku kolem osy dostaneme šnekovitý nebozez. Může být ruční nebo strojní. Hrot je šroubovitě ukončen a vtahuje vrták do dřeva. Při neopatrné práci se může obrobek rozštípnout. Všechny tři druhy vrtáků jsou určeny pro vrtání podélné. Pro vrtání napříč napříč vláken se vyrábějí nejčastěji hadovité vrtáky. Obrázek 2. Lžícovitý vrták a strojní nebozez Obrázek 3. Hadovité vrtáky a - hadovitý jednochodý(irwin) b - hadovitý dvouchodý(douglas) c - svitkový(lewis) Doporučují se pro hlubší otvory a dobře vyklizují třísky. Mezi vrtáky pro příčné vrtání patří také sukovníky. Slouží na vyvrtávání suků a mají různé provedení. Sukovníky s předřezávači mají lepší výkon a méně se zahřívají. Mezi speciální vrtáky patří např. zátkovník a 2

5 záhlubník. Z hlediska funkce nástroje tvoří zátkovník přechod mezi vrtákem a válcovou pilou. Záhlubníky mohou být kuželové, ploché nebo v kombinaci s vrtákem. Obrázek 4. Sukovníky Obrázek 5. Zátkovník Obrázek 6. Kombinace kuželového záhlubníku s vrtákem a - sukovník s kruhovými předřezávači (Forstner) b - sukovník vylehčený se dvěma předřezávači c - sukovník s ozubením Dlabací nástroje Obraběcími nástroji dlabaček jsou dlabací vrtáky, dlabací řetězy, dlabací pilky a strojová dláta. Tvar dlabu závisí na zvoleném nástroji. Pro dlab obdélníkový nebo čtvercový se používají tyto nástroje : Obrázek 7. Tvary dlabu a b c d a - dlabací řetězy pracují podobně jako frézy. Dno dlabu tvoří zaoblené. b - dlabací pilky mají pohyb odvozený od klikového mechanismu za současného vedení. Tvoří dlab široký asi 1,8 až 4 mm c - dláta s mechanickým pohonem se pohybují přímočaře vratně; obrobkem posouváme. d - čtyřhranné duté dláto, ve kterém se otáčí vrták tvoří dlab o rozměrech dláta nebo delší posouváním obrobku. 3

6 Dlabací řetězy mohou být 3 až 7 článkové (podle toho, kolik článků je spojeno čepy). Pro správnou funkci má být řetěz napnut tak, aby se dal prsty vychýlit o 6 až 8 mm od vodící lišty Když je řetěz volný, má obrobená plocha špatnou jakost, když je mocnapnutý, zahřívá se ložisko. Dlabací pilky mají krajní zuby vystavené nepříznivým podmínkám řezu. Když se změní tvar pilky zhranaté na kulatou, tak se podle Lisičana 12x prodlouží životnost ostří. Největší hloubka i délka dlabu je asi 80 mm. Obrázek 8. Dlabací řetěz Obrázek 9. Dlabací pilky dlabací pilka podle Lisičana pěti článkový a tří článkový dlabací řetěz dlabací pilka podle Grubeho Dlabací vrtáky tvoří skupinu čelních stopkových fréz. Mají dva druhy řezných hran. Čelní na vrtání a formování dna, boční na frézování dlabu po délce. Boční řezné hrany jsou rovné (první obrázek),spirálové ( druhý obrázek ) nebo zubaté ( třetí obrázek ).Mají funkci lamače třísek. Jsou to výkonné, nejrozšířenější a přesné dlabací nástroje. Obrázek 10. Dlabací vrtáky Obrázek 11. Hadovitý jednochodý vrták se čtyřhranným dlátem 4

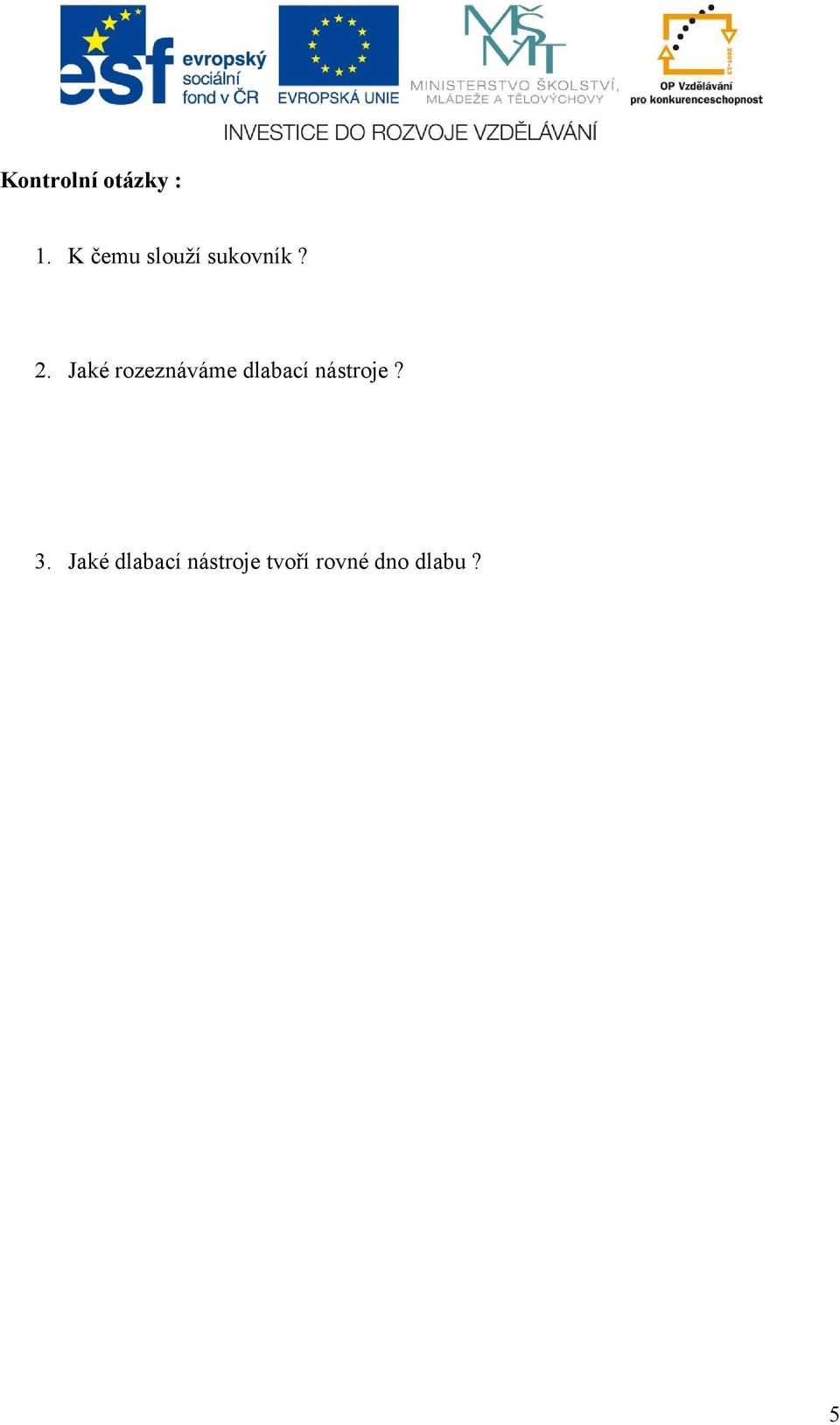

7 Kontrolní otázky : 1. K čemu slouží sukovník? 2. Jaké rozeznáváme dlabací nástroje? 3. Jaké dlabací nástroje tvoří rovné dno dlabu? 5

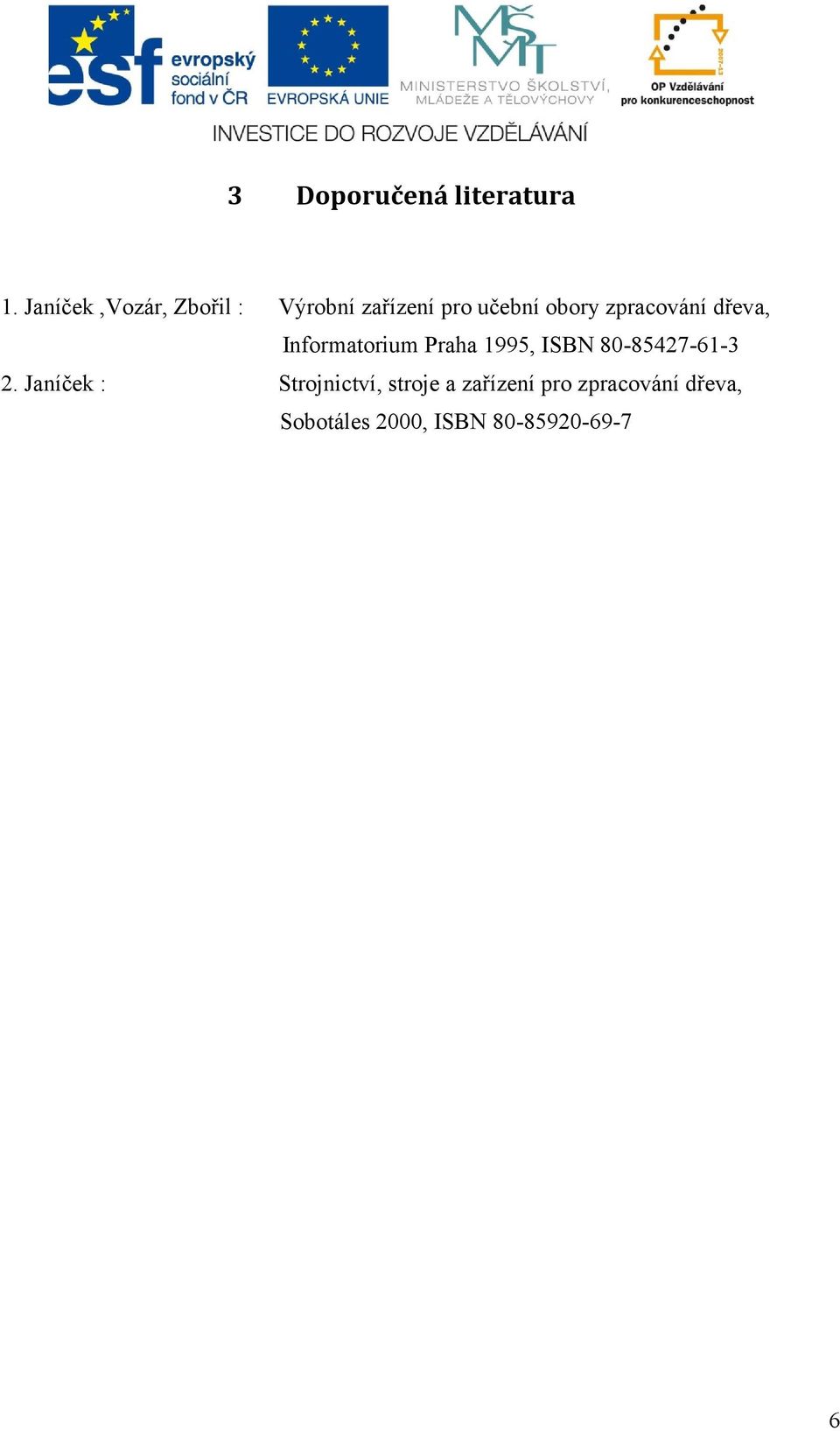

8 3 Doporučená literatura 1. Janíček,Vozár, Zbořil : Výrobní zařízení pro učební obory zpracování dřeva, Informatorium Praha 1995, ISBN Janíček : Strojnictví, stroje a zařízení pro zpracování dřeva, Sobotáles 2000, ISBN

9 4 Použitá literatura 1. František Janíček : Stroje a zařízení pro 1 až 4 ročník SPŠ dřevařských oboru truhlářství, Nakladatelství technické literatury Praha 1979, Jindřich Drápela a kolektiv : Výroba nábytku Technologie, Nakladatelství technické literatury Praha 1980, Márová : Strojní zařízení, učební text pro rekvalifikační kurzy, SOU Lidická 600, rok Stanislav Prokeš : Obrábění dřeva a nových hmot ze dřeva, Nakladatelství technické literatury Praha 1978,

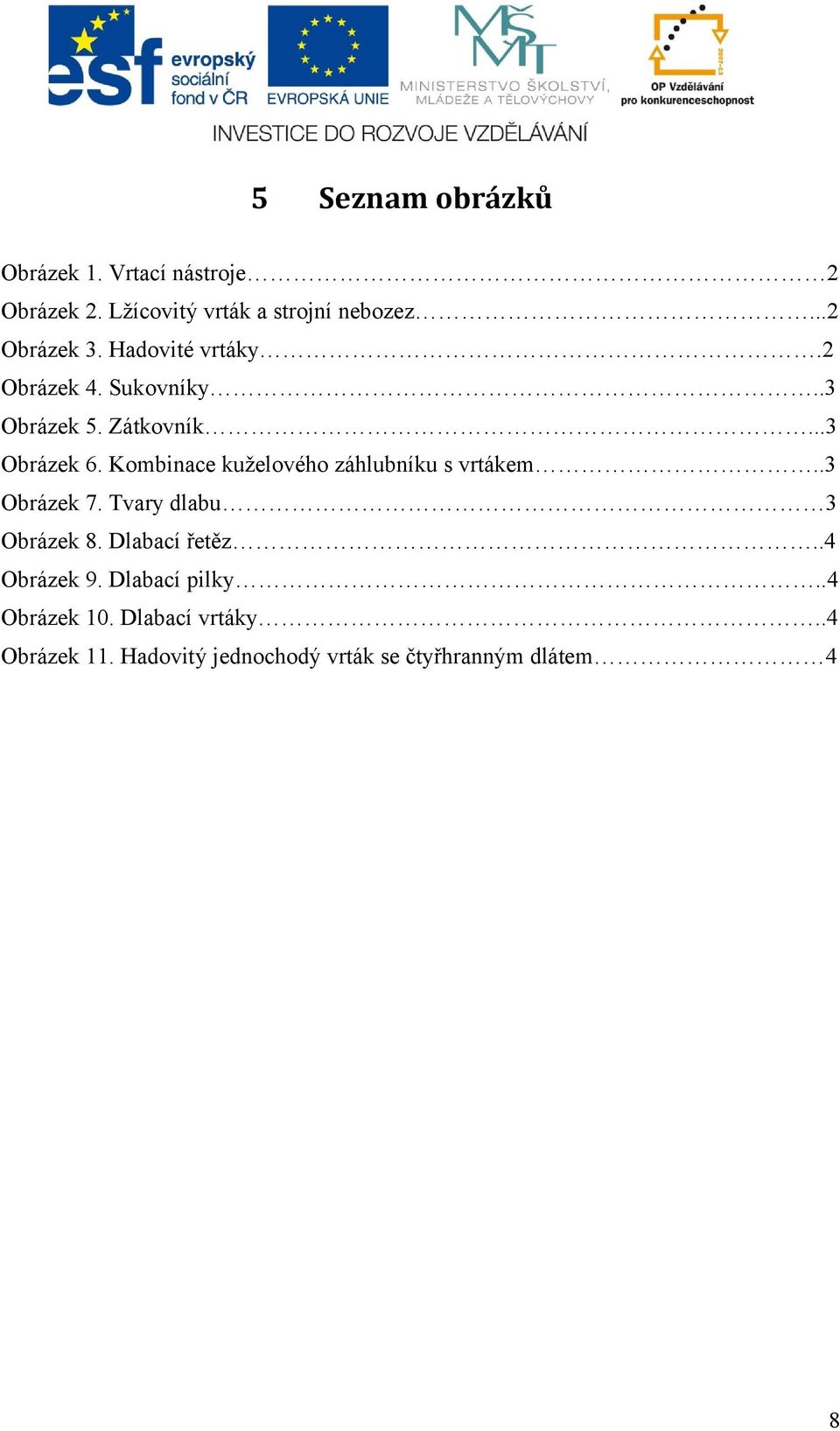

10 5 Seznam obrázků Obrázek 1. Vrtací nástroje 2 Obrázek 2. Lžícovitý vrták a strojní nebozez...2 Obrázek 3. Hadovité vrtáky.2 Obrázek 4. Sukovníky..3 Obrázek 5. Zátkovník...3 Obrázek 6. Kombinace kuželového záhlubníku s vrtákem..3 Obrázek 7. Tvary dlabu 3 Obrázek 8. Dlabací řetěz..4 Obrázek 9. Dlabací pilky..4 Obrázek 10. Dlabací vrtáky..4 Obrázek 11. Hadovitý jednochodý vrták se čtyřhranným dlátem 4 8
