1 Teleskopické žebříky Mnohoúčelové žebříky Pracovní plošiny Přistavovací žebříky Stojaci žebříky Víceúčelové žebříky Návod pro montáž a použití podle EN 131-3: 2007 (D)

2 Obsah 1. Úvod 2. Informace pro uživatele gemäß EN 131-3: 2007 (D) Před použitím žebříku Postavení žebříku Používání žebříku Opravy, údržba a skladování 2.1 Všeobecně a) Kontrola žebříku b) Příčiny úrazů 3. Přistavovací žebříky a) Popis piktogramů b) Zadání pro stoupací plochu c) Konstrukce výsuvný žebřík d) Konstrukce výsuvný žebřík s lanem 4. Stojací žebříky a) Popis piktogramů b) Zadání pro stoupací plochu c) Konstrukce stojací žebřík s kolečky d) Funkce koleček žebříku 5. Víceúčelové žebříky a) Popis piktogramů b) Zadání pro instalační plochu c) Montáž v poloze d) Závěsná zařízení e) Podlahová traverza 6. Teleskopické žebříky a) Popis piktogramů b) Zadání pro instalační plochu c) Klouby d) Teleskopické prvky 7. Mnohočelové žebříky a) Popis piktogramů b) Zadání pro stoupací plochu c) Mnohoúčelový žebřík jako pracovní plošina d) Klouby e) Podlahová traverza 8. Pracovní plošiny a) Popis piktogramů b) Zadání pro stoupací plochu c) Výška postavení d) Plošina e) Podlahová traverza 2

3 1. Úvod / 2. Informace pro uživatele podle EN 131-3: 2007 (D) 1. Úvod Tento návod pro montáž a používání upravuje instalaci, přestavování a demontáž žebříků. Pokud máte dotazy ke speciálním aplikacím, kontaktuje prosím Vašeho odborného prodejce na místě nebo nás jako výrobce. Při montáži se smí používat jen originální díly. Zkontrolujte všechny součásti před montáží vizuální kontrolou na nezávadný stav. Poškozené součásti se nesmějí používat. Při vystupování na žebříky, sestupování ze žebříků a jejich používání hrozí nebezpečí převrácení resp. pádu. Všechny práce na žebříku a se žebříkem se musí provádět tak, aby nedošlo k nebezpečí zřícení. 2. Informace pro uživatele podle EN 131-3: 2007 (D) Před použitím žebříku a) Je Váš zdravotní stav takový, abyste mohli používat žebřík? Určité zdravotní okolnosti, nadměrné požívání alkoholu nebo drog, užívání léků mohou při užívání žebříku vést k ohrožení bezpečnosti; b) Zajistěte, aby při přepravě žebříků na střešních nosičích nebo na nákladních automobilech byly žebříky přiměřeným způsobem upevněné/ naložené, aby se předešlo vzniku škod; c) Kontrola žebříků po dodání a před prvním použitím, pro zjištění funkce a stavu všech součástí; d) na začátku každého pracovního dne, ve kterém musí být použit žebřík, se musí provést vizuální kontrola žebříku na poškozeni a viditelné opotřebení. e) pravidelná kontrola je nutná pro živnostenské uživatele; f ) zajistit, aby žebřík byl vhodný pro příslušné použití; g) nepoužívat poškozené žebříky; h) odstranit každé znečištění ze, např. olej, nečistotu, mokrou barvu nebo sníh; i ) se zohledněním právních předpisů v zemi používání by se před použitím žebříku při práci mělo provést vyhodnocení rizika. 3

4 2. Informace pro uživatele podle EN 131-3: 2007 (D) Instalace žebříku a) žebřík se musí instalovat ve správné poloze, např. správný úhel přistavení pro přistavovací žebříky (úhel sklonu přibl ), příčky nebo stupátka vodorovně a úpné otevření stojacího žebříku; b) blokovací zařízení, pokud jsou namontována, musí být před použitím rozsáhle zajištěna; c) žebřík musí stát na rovném, vodorovném a nepohyblivém podkladu; d) přistavovací žebřík by měl být opřen o pevnou a rovnou plochu a před použitím by měl být zajištěn, např. upevněním nebo použitím vhodného zařízení pro zajištění stability; e) žebřík se nikdy nesmí přemísťovat do jiné polohy shora; f) staví-li se žebřík do polohy, musí se zohlednit riziko kolize, např. s vozidly, chodci nebo dveřmi. Pokud je to možné, dveře (ale nikoli nouzové východy) a okna v pracovním úseku zablokovat; g) zjjistit všechna existující rizika vyplývající z elektrických pracovních pracovních prostředků v pracovním úseku, např. nadzemní vedení vysokého napětí nebo volně ležící elektrické pracovní prostředky; h) nestavět žebřík na příčky resp. stupačky. Musí být postaven na své nohy, i ) pokud není dodatečnými opatřeními zabráněno tomu, aby žebřík nesklouzl nebo aby znečištěná místa byla dostatečně očištěná; nesmějí se žebříky sta vět na kluzkém podkladu (např., hladké plochy nebo zřetelně znečištěné pev né plochy), Používání žebříku a) maximální užitečné zatížení příslušného druhu žebříku nesmí být překročeno; b) nevyklánět se příliš daleko; uživatelé by měli přední polovinou těla stát rovně k žebříku a držet ho za postranice. Stát oběma nohama na stejné příčce; c) nikdy nesestupovat ve vyšší výšce ze žebříku bez dodatečného zajištění, např. upevnění nebo užívání vhodného zařízení pro zaručení bezpečné stability; d) nepoužívat stojací žebříky pro výstup na jinou úroveň; a) nejvyšší tři příčky/stupně přistavovacího žebříku nepoužívat ke stoupání; f) nejvyšší dvě příčky/schůdky stojacího žebříku bez plošiny a přidržovacího zařízení pro ruce/kolena nepoužívat jako plochu pro stoupání; g) nejvyšší čtyři příčky/schůdky stojacího žebříku s nasazeným posuvným žebříkem nepoužívat jako plochu pro stoupání; h) žebříky by se měly používat jen pro lehké činnosti, které netrvají dlouho; i ) v případě nevyhnutelných prací pod elektrickým napětím používat nevodivé žebříky; j ) v podmínkách nepříznivého počasí, např. při silném větru, nepoužívat žebřík ve venkovním prostředí; k) přijmout preventivní opatření, aby si na žebříku nehrály děti; l) dveře (ale nikoli nouzové východy) a okna v pracovním úseku zablokovat, pokud je to možné; m) vystupovat na žebřík a sestupovat ze žebříku čelem k žebříku n) při výtupu a sestupu se dobře držet žebříku; 4

5 2. Informace pro uživatele podle EN 131-3: 2007 (D) o) nepoužívat žebřík jako lávku; p) při výstupu na žebřík nosit vhodnou obuv; q) vyvarovat se nadměrných bočních zatížení, např. při vrtání v betonu a zdivu; r) nesetrvávat bez pravidelných přestávek příliš dlouho na žebříku (únava představuje nebezpečí); s) pro přístup do vyšší výšky by měly přistavovací žebříky být vysunuté minimálně 1 m přes bod přiložení; t) předměty, které jsou transportovány při výstupu na žebřík musí umožňovat snadnou manipulaci; u) vyvarovat se činností činnosti, které způsobují boční zatížení u stojacích žebříků. např. boční vrtání do pevných materiálů (např. zdivo nebo beton); v) při práci na žebříku se držet jednou rukou nebo pokud toto není možnér, přijmout další bezpečnostní opatření. Opravy, údržba a skladování Práce při údržbě opravách na žebříku musí provádět osobami, které mají potřebné znalosti. V případě pochybností by se žebříky měly opravit ve výrobním závodu. Řebříky by se měly skladovat v souladu s návodem výrobce. 5

6 2.1 Všeobecně a) Kontrola žebříku Kromě vizuální kontroly každý pracovní den je předepsána profesním svazem pravidelná dokumentovaná zkouška žebříku. Tato zkouška by měla být provedena autorizovanou osobou. b) Příčin úrazů V následujícim seznamu, který však není úplný, jsou uvedena typická ohrožení a příklady pro časté příčiny úrazů při používání žebříku, která byla základem pro vytvoření informace pro uživatele v této normě: Manipulace: vztyčení žebříku do polohy pro užívání; montáž a demontáž žebříku; nošení předmětů při výstupu na žebřík. Sklouzntí, klopýtnutí nebo pád uživatelů: nevhodná obuv; znečištěné příčky nebo schůdky; lehkomyslné chování uživatele (např. stoupat přes dva stupně, sklouzávat po postranicích). Ztráta stability: nesprávná poloha žebříku (např. nesprávný úhel přistavení přistavovacích žebříků nebo neúplné otevření stojacích žebříků); sklouznutí směrem ven na dolním konci žebříku (např. uklouznutí dolního konce žebříku od stěny); stav žebříku (vady protisluzových patek); sklouznutí do strany, pád do strany a sklopení nejvyššího stupu (např. příliš velké vyklánění nebo nedostatečné držení na nejvyšším stupu); sestupování z nezajištěného žebříku ve výšce; stav podkladu (např. nestabilní měkká půda, svažitý podklad, kluzké povrchy nebo znečištěné pevné povrchy); nesprávná volba žebříku (např. příliš krátký žebřík, nevhodné používání). nepříznivé povětrnostní podmínky (např. vítr); náraz do žebříku (např. vozidlo, dveře); Ohrožení elektrickým proudem: nevyhnutelné práce pod napětím (např. vyhledávání závad); poškození elektrických provozních prostředků žebříky (např. kryty nebo ochranné izolace); stavění žebříků v přímé blízkosti elektrických provozních prostředků pod napětím (např. nadzemní vedení vysokého napětí); chybná volba druhu žebříku pro práce na elektrických zařízeních. Selhání konstrukce žebříku: stav žebříku (např. poškozené postranice, opotřebení); přetížení žebříku. 6

7 3. Přistavovací žebříky a) Popis piktogramů Anleitung přečíst návod Vizuální kontrola žebříku před použitím, kontrola patek žebříku max. 150 kg Maximální počet uživatelů na žebříku, maximální zatížení max.1 Bezpečný úhel opření Zajistěte horní a spodní konec žebříku Zkontrolujte zajištění závěsného zařízení Vzdálenost žebříku od bodu opření Předměty, které nesete s sebou při lezení na žebřík, nesmějí být těžké ani rozměrné Postavte na rovný povrch Odstraňte z podkladu nečistoty 7

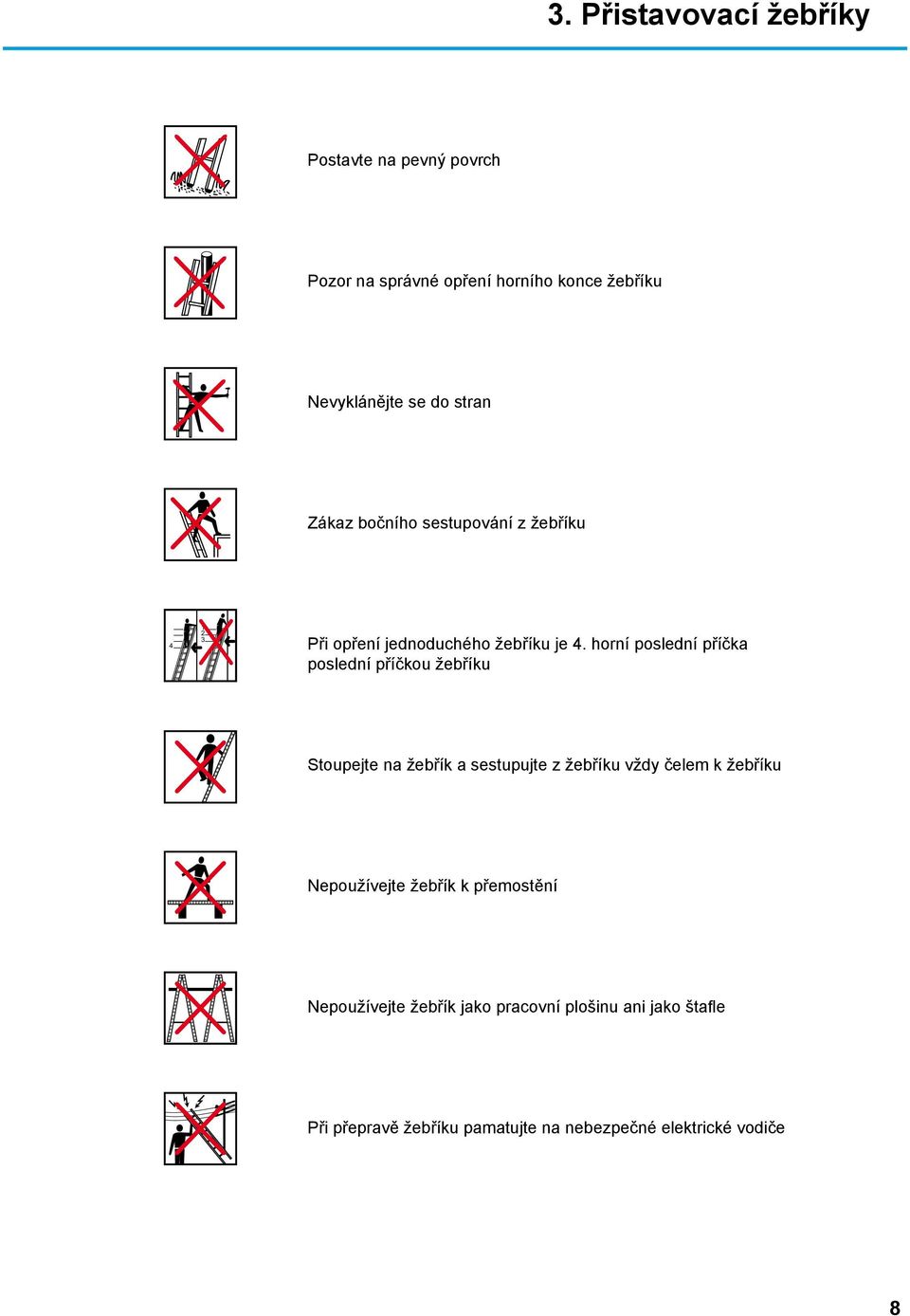

8 3. Přistavovací žebříky Postavte na pevný povrch Pozor na správné opření horního konce žebříku Nevyklánějte se do stran Zákaz bočního sestupování z žebříku Při opření jednoduchého žebříku je 4. horní poslední příčka poslední příčkou žebříku Stoupejte na žebřík a sestupujte z žebříku vždy čelem k žebříku Nepoužívejte žebřík k přemostění Nepoužívejte žebřík jako pracovní plošinu ani jako štafle Při přepravě žebříku pamatujte na nebezpečné elektrické vodiče 8

9 3. Přistavovací žebříky b) Zadání pro stavěcí plochu Nejvyšší tři příčky/stupně nepoužívat ke stoupání. b c) Montáž výsuvný žebřík Musí se dbát na to, aby závěsná zařízení před použitím žebříku správně zapadla. c d) Montáž výsuvný žebřík s lanem Při spouštění horního žebříku hrozí nebezpečí úrazu. Protože vodicí prvek na klouže podél sloupku dolního žebříku, smí se žebřík držet jen za příčky posuvného dílu a za lano. d 9

10 4. Stojací žebříky a) Popis piktogramů Anleitung přečíst návod Vizuální kontrola žebříku před použitím, kontrola patek žebříku max. 150 kg Maximální počet uživatelů na žebříku, maximální zatížení max.1 Zajistěte horní a spodní konec žebříku Před použitím musíte štafle zcela rozevřít Nestoupejte na poslední dva stupně/příčky štaflí Postavte na rovný povrch Předměty, které nesete s sebou při lezení na žebřík, nesmějí být těžké ani rozměrné Postavte na pevný povrch Odstraňte z podkladu nečistoty 10

11 4. Stojací žebříky Nevyklánějte se do stran Zákaz bočního sestupování z žebříku Nepoužívejte žebřík k přemostění Stoupejte na žebřík a sestupujte z žebříku vždy čelem k žebříku Při přepravě žebříku pamatujte na nebezpečné elektrické vodiče Nepoužívejte žebřík jako pracovní plošinu ani jako štafle 11

12 4. Stojací žebříky b) Zadání pro stoupací plochu Nejvyšší dvě příčky/stupně nepoužívat ke stoupání. b c) Konstrukce stojací žebřík s kolečky Výztuhy musí před použitím zapadnout. c d) Funkce koleček žebříku Zkontrolovat před použitím. Kolečka musí při zatížení zajet. d 12

13 5. Víceúčelové žebříky a) Popis piktogramů Anleitung přečíst návod Vizuální kontrola žebříku před použitím, kontrola patek žebříku max. 150 kg Maximální počet uživatelů na žebříku, maximální zatížení max.1 Bezpečný úhel opření Zajistěte horní a spodní konec žebříku Zkontrolujte zajištění závěsného zařízení Vzdálenost žebříku od bodu opření Pamatujte na správné zajištění pojistky rozpěry Před použitím musíte štafle zcela rozevřít Nestoupejte na poslední dva stupně/příčky štaflí 13

14 5. Víceúčelové žebříky Postavte na rovný povrch Předměty, které nesete s sebou při lezení na žebřík, nesmějí být těžké ani rozměrné Postavte na pevný povrch Odstraňte z podkladu nečistoty Nevyklánějte se do stran Pozor na správné opření horního konce žebříku Při použití v poloze je 5. horní poslední příčka poslední příčkou žebříku Při opření jednoduchého žebříku je 4. horní poslední příčka poslední příčkou žebříku Nepoužívejte žebřík k přemostění Stoupejte na žebřík a sestupujte z žebříku vždy čelem k žebříku 14

15 5. Víceúčelové žebříky Při přepravě žebříku pamatujte na nebezpečné elektrické rozvody Nepoužívejte žebřík jako pracovní plošinu ani jako štafle. Zákaz bočního sestupování z žebříku 15

16 5. Víceúčelové žebříky b) Zadání pro stoupací plochu Nejvyšší čtyři příčky/stupně nepoužívat ke stoupání. b c) Montáž v poloze Pokud jsou součástí dodávky, musí se před použitím zavěsit tlaková vyztužení. c d) Závěsné zařízení Musí se dbát na to, aby závěsná zařízení před použitím žebříku správně zapadla. d e) Podlahová traverza Před použitím zkontrolovat správné upevnění! e 16

17 6. Teleskopické žebříky a) Popis piktogramů Anleitung přečíst návod Vizuální kontrola žebříku před použitím, kontrola patek žebříku max. 150 kg Maximální počet uživatelů na žebříku, maximální zatížení max.1 Bezpečný úhel opření Zajistěte horní a spodní konec žebříku Zkontrolujte zajištění kloubových částí Vzdálenost žebříku od bodu opření Při použití formou štaflí používejte kompletní žebřík, ne pouze vnější nebo vnitřní část! Před použitím musíte štafle zcela rozevřít (kloubové prvky musejí být zajištěny) KLICK Při přestavování polohy teleskopických součástí odjistěte rukojeti teleskopických částí, nastavte požadovanou výšku. Před použitím musíte rukojeti teleskopických částí opět zajistit 17

18 6. Teleskopické žebříky Zajistěte horní a spodní konec žebříku Předměty, které nesete s sebou při lezení na žebřík, nesmějí být těžké ani rozměrné Postavte na pevný povrch Odstraňte z podkladu nečistoty Nevyklánějte se do stran Pozor na správné opření horního konce žebříku Nestoupejte na poslední dva stupně/příčky štaflí Zákaz bočního sestupování z žebříku Nepoužívejte žebříku k přemostění Stoupejte na žebřík a sestupujte z žebříku vždy čelem k žebříku 18

19 6. Teleskopické žebříky Při přepravě žebříku pamatujte na nebezpečné elektrické rozvody Při opření jednoduchého žebříku je 4. horní poslední příčka poslední příčkou žebříku 19

20 6. Teleskopické žebříky b) Zadání pro stoupací plochu Při použití jako přistavovací žebřík (viz obrázek), nepoužívat nejvyšší tři příčky jako plochu ke stoupání. Při použití jako stojací žebřík nepoužívat nejvyšší dvě příčky ke stoupání. b c) Klouby Pozor: Používat žebříky jen když jsou oba klouby zapadlé. Popis funkce kloubů odjištěný (O) zajištěný (C) c d) Teleskopické prvky Pozor: Používat žebříky jen když jsou všechny teleskopické prvky zapadlé. Pro přestavení vnějších teleskopických dílů odblokovat teleskopická držadla. Nastavit požadovanou výšku (posunutím) a před použitím opět zajistit teleskopická držadla. zajištěný odjištěný d 20

21 7. Mnohoúčelové žebříky a) Popis piktogramů Anleitung přečíst návod Vizuální kontrola žebříku před použitím, kontrola patek žebříku max. 150 kg Maximální počet uživatelů na žebříku, maximální zatížení max.1 Bezpečný úhel opření Zajistěte horní a spodní konec žebříku Zkontrolujte zajištění kloubových částí Vzdálenost žebříku od bodu opření Používejte žebřík pouze se dvěma namontovanými spodními traverzami Před použitím musíte štafle zcela rozevřít KLICK Při použití formou pracovní plošiny je max. nosnost 120 kg 21

22 7. Mnohoúčelové žebříky Postavte na rovný povrch Předměty, které nesete s sebou při lezení na žebřík, nesmějí být těžké ani rozměrné Postavte na pevný povrch Odstraňte z podkladu nečistoty Nevyklánějte se do stran Pozor na správné opření horního konce žebříku Nestoupejte na poslední dva stupně/příčky štaflí Zákaz bočního sestupování z žebříku Nepoužívejte žebřík k přemostění Stoupejte na žebřík a sestupujte z žebříku vždy čelem k žebříku 22

23 7. Mnohoúčelové žebříky Při přepravě žebříku pamatujte na nebezpečné elektrické rozvody Při opření jednoduchého žebříku je 4. horní poslední příčka poslední příčkou žebříku Žebříky s opěrou na zeď, nestoupejte do horní části, ani ji nezatěžujte 23

24 7. Mnohoúčelové žebříky b) Zadání pro stoupací plochu Při použití jako přistavovací žebřík (viz obrázek), nepoužívat nejvyšší tři příčky jako plochu ke stoupání. Při použití jako stojací žebřík nepoužívat nejvyšší dvě příčky ke stoupání. b c) Mnohoúčelový žebřík jako pracovní plošina Mnohoúčelové žebříky, které se používají jako pracovní plošina nesmějí přesáhnout výšku stoupání 1m. Při použití jako pracovní plošiny se musí použít vhodné plošiny. max. 1, 00 m c d) Klouby Používejte žebříky až po zajištění všech kloubových prvků d e) Podlahová traverza Při použitím zkontrolovat správné upevnění! e 24

25 8. Pracovní plošiny a) Popis piktogramů Anleitung přečíst návod Zkontrolujte součásti Vizuální kontrola pracovní plošiny před použitím Zkontrolujte upevnění spodní traverzy Zkontrolujte pevnost pojistky rozpěrných výztuží Zkontrolujte zajištění pojistky proti zasunutí Postavte na rovný povrch Maximální výška plošiny Maximální zatížení 25

26 8. Pracovní plošiny b) Zadání pro stoupací plochu Při použití jako přistavovací žebřík nepoužívat nejvyšší tří příčky jako stoupací plochu. b c) Nepřekračovat výšku stoupání 1 m * *POZOR: Při použití jako posuvný příložný žebřík je nutné odmontovat traverzu z horní části žebříku! c d emax. 1, 00 m d) Plošina Používat plošinu jen když jsou vyztužovací příčka zvedací pojistka zapadlé. e) Podlahová traverza Před použitím zkontrolovat správné upevnění! 26

27 Firma Ernst Adresa a kontakt: Sebastian ERNST Leitern Gerüste GmbH & Co. KG Auenweg Mamming-Rosenau Tel.: +49 (0)9955/ Fax: +49 (0)9955/ info@leitern-ernst.de 27
