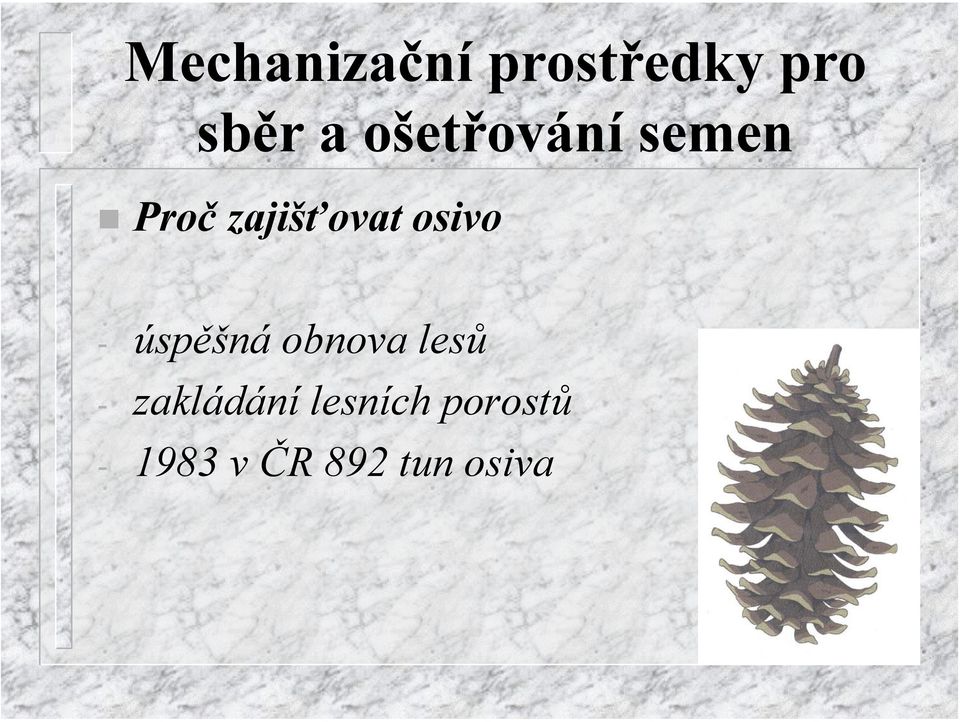

2 Mechanizační prostředky pro sběr a ošetřování semen Proč zajišťovat osivo - úspěšná obnova lesů - zakládání lesních porostů v ČR 892 tun osiva

3 Umělá obnova

4 Zásoby semene

5 Mechanizační prostředky pro sběr a ošetřování semen Semeno se získává sběrem: - ze stojících stromů - z pokácených stromů - ze země

6 Požadavky při sběru osiva Dostatek uznaných porostů Včasné ohodnocení úrody Dostatečný počet vyškolených pracovníků Technické vybavení Skladovací prostory

7 Sběr semen ze stojících stromů Jehličnaté stromy stromy Listnáče HB, LP, JV, JL Výstup do korun Setřásání na plachty Sběr z balónů a helikoptér

8 Výstup do koruny stromu Wolfgangovy jednohroté stupačky Pásová ocel mm široká, 3 mm silná, mm dlouhá, Na jedné straně vyveden hrot 4 cm, 30, Řemen z hověziny, 25 mm, 3,5 4 mm široký Ostatní vybavení: kombinéza, kukla, chrániče rukou a nohou, šněrovací obuv s podešví, vak, háček na přitahování větví

9 Výstup do koruny stromu Stupačky BASHLIN Stupačky KOMET

10 Výstup do koruny stromu Baumvellovo stupačky Vyvinuto po 2. Světové válce ve Švýcarsku, Ocelové pásy, výkyvné hlavice, utahovací svorky, Výhody: nepoškozují kmen, pohodlné pro výstup, Nevýhody: nelze překonávat větve a delší pahýly, výstup do m trvá 30 min.

11 Výstup do koruny stromu 1. Vysouvací dvoutyčové 2. Nastavovací s 1 nebo 2 nosnými trubkami z duralu apd. Rovnoběžné s kmenem stromu Díly připevněny poutacím pásem Trhač zajištěn ochranným pásem Délka dílu 2,5-3 m, váha 6 kg, Hliníkové slitiny

12 Výstup do koruny stromu Žebříková trhačská soustava Provazový žebřík 10 m Konopné lano 40 m Ocelové kruhy a karabiny Vystřelovací zařízení

13 Výstup do koruny stromu Naviják v trubkovém rámu - potřebná síla 150 N n. motor 2 k, proti uvolnění opatřen pojistkou (rohatka) a brzdou Ocelové tažné lanko šestipramenné, 5 mm, pevnost N, zakončeno karabinou Kotevní lano Konopné kotevní lano Kladka Váha soupravy 40 kg, do 30 m

14 Výstup do koruny stromu

15 Výstup do koruny stromu Zdvižná plošina Terén pro traktory na nákladní automobily (terénní skupina A) Hydraulické ovládání Použití v semenných plantážích

16 Mechanizační prostředky pro sběr osiva na traktorech s minimálním výkonem 33 kw hydromanipulátor třesení na principu klikového hřídele frekvence chvění podle otáček od výstupu hřídele traktoru Schaumanův vibrátor -SM, BK, DB - průměr kmene mm, - výška úchytu 4 m (Dánsko)

17 Vysavač semen

18 Vysavač semen Od náhonového hřídele je přes převod klínovými převody poháněn ventilátor (3000 ot./min.) podtlakem jsou nasávány třemi hadicemi semena i s nečistotami v expanzní nádobě se otáčí síťový buben rychlostí 25 ot./min., uložený na kladkách, poháněný řetězovým převodem od turniketu nečistoty v přední a semeno v zadní části propadají do turniketu (51 ot./min), který je otáčen řetězovým náhonem ve válcové schránce turniket je utěsněn proti falešnému vzduchu gumovými lištami semeno padá na šikmé vytřásací síto (sklon 18 ), odkud sklouzne semeno do šachty lamelového elevátoru, po elevátoru je vyneseno semeno do pytle

19 Úprava semene lesními závody Dočištění bukvice a žaludy Odkřídlení JV, HB, LP Odchmýření OS Oddužnění JŘ, HL, šípek

20 ČIŠTĚNÍ -fukar semeno vypadává do proudu vzduchu vyvíjeného ventilátorem částice jsou odnášeny do zásobníků, jejichž vzdálenost je regulována nakláněním n. posunem příčných stěn při vybavení síty propadávají přes prvé drobné nečistoty a semeno, přes druhé pouze nečistoty 1. Násypný koš 2. Stoupací vzduchová šachta 3. Proud semen 4. Rozdělovací přihrádky regulovatelná síla vzduchu a množství padajícího semene musí být během práce konstantní

21 Vzduchový separátor

22 ČIŠTĚNÍ - mlýnek MLÝNKY Zabudována třasadlová síta pro dokonalejší vytřídění a vyčíštění Proud vzduchu může být veden v horizontálním směru přes soustavu sít 1. Násypný koš 2. Stoupací vzduchová šachta 3. Proud semen 4. Rozdělovací přihrádky 5. Síto 6. Síto

23 Třasadlová síta

24 ČIŠTĚNÍ - triér 1. Plášť 2. Stírací plech TRIÉRY Válcové, kotoučové, spirálové Do důlků otáčejícího se dutého válce se nabírá semeno i příměs Podlouhlá semena vypadnou nebo jsou stírána plechem, kulatější příměsy jsou vyneseny výše a vypadnou do odpadového žlábku SM: W = 30 kg.h -1, čistota až 99 %, MD: W = 16 kg.h -1, čistota až 85 %

25 ODKŘÍDLOVÁNÍ HŘEBÍKOVÁ MLÁTIČKA Prům. 40 cm, délka 75 cm žlaby spojeny pérovými rychlouzávěry Na rotujícím kříži hřeby po 10 cm Na spodu otvor 30 cm široký Ruční pohon n. motor LP, HB, JV, JD, OL, AK CYLINDRICKÝ BUBEN Odkřídlování jehličnatých semen Buben v němž rotují kartáče

26 ODDUŽŇOVÁNÍ Válcová plechová nádoba se sítovým dnem 4 radiální kartáče stírající ze semen dužinu Dužina je proplachována vodou přes síto Kartáče jsou poháněny přes kuželový převod

27 Luštění modřínu semeno vypadává do podložených nádob Prach je odsáván 2 nádoby zavěšené na svislých listových pružinách na spodní části nádob nálevkovité výsypky, mezi něž a nádobu se vkládá síto nádoby jsou uváděny do chodu klikovým mechanismem poháněným el. motorem 5,5 kw možno luštit oddělené variety šišek, aniž by se semena promíchala W = 3 5 hl/h, šišky musí být přesušeny

28 Luštění smrku

29 Luštění smrku
