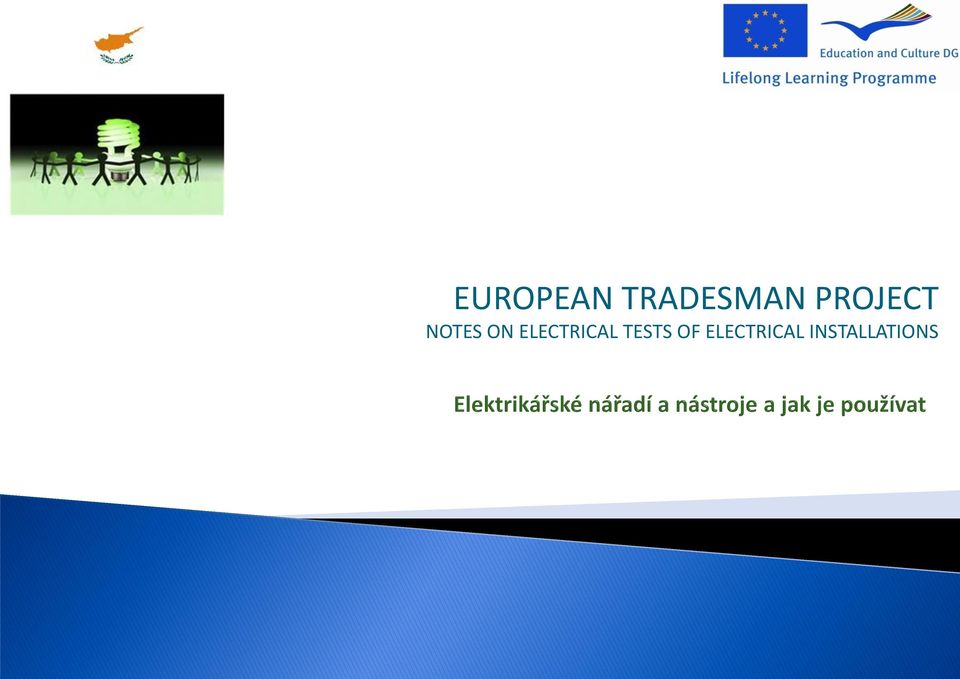

1 EUROPEAN TRASMAN PROJECT NOTES ON ELECTRICAL TESTS OF ELECTRICAL INSTALLATIONS

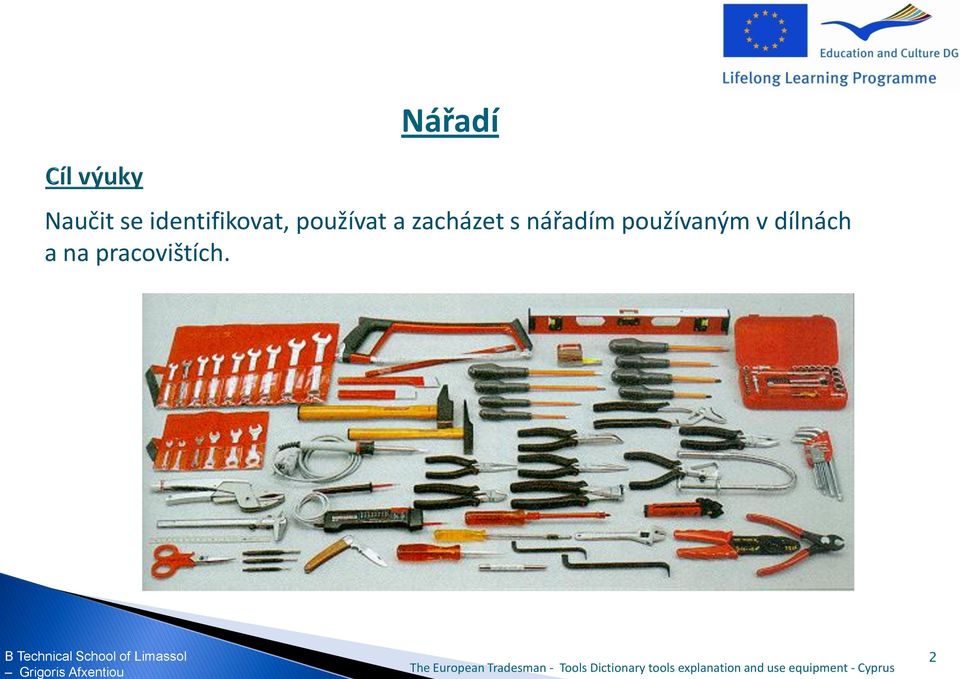

2 Nářadí Naučit se identifikovat, používat a zacházet s nářadím používaným v dílnách a na pracovištích. 2

3 3

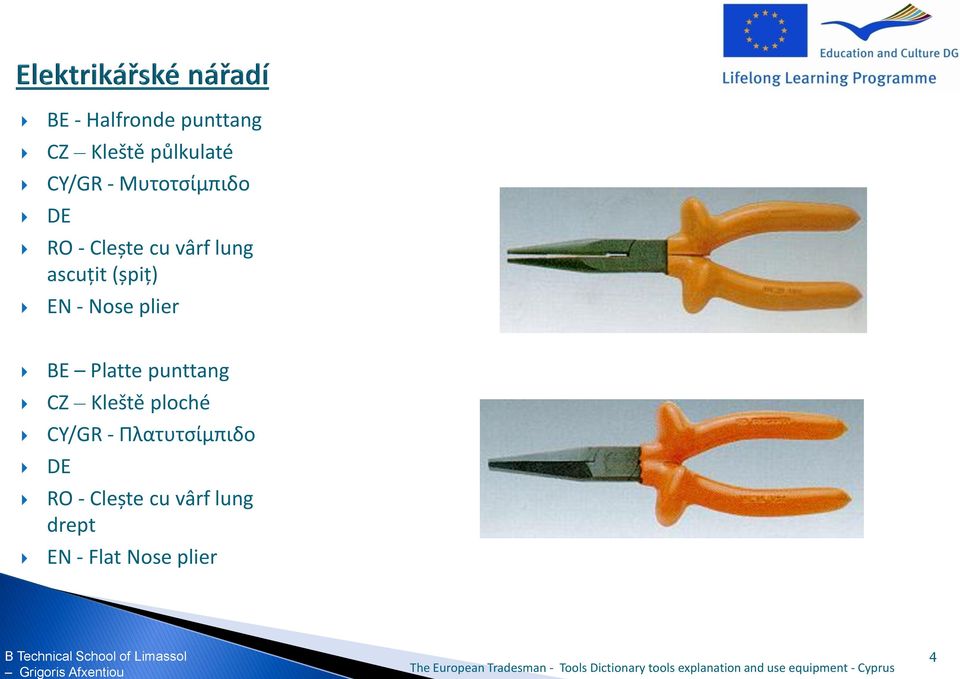

4 BE - Halfronde punttang CZ Kleště půlkulaté CY/GR - Μυτοτσίμπιδο RO - Clește cu vârf lung ascuțit (șpiț) EN - Nose plier BE Platte punttang CZ Kleště ploché CY/GR - Πλατυτσίμπιδο RO - Clește cu vârf lung drept EN - Flat Nose plier 4

Nose plier BE Platte punttang CZ Kleště ploché CY/GR -

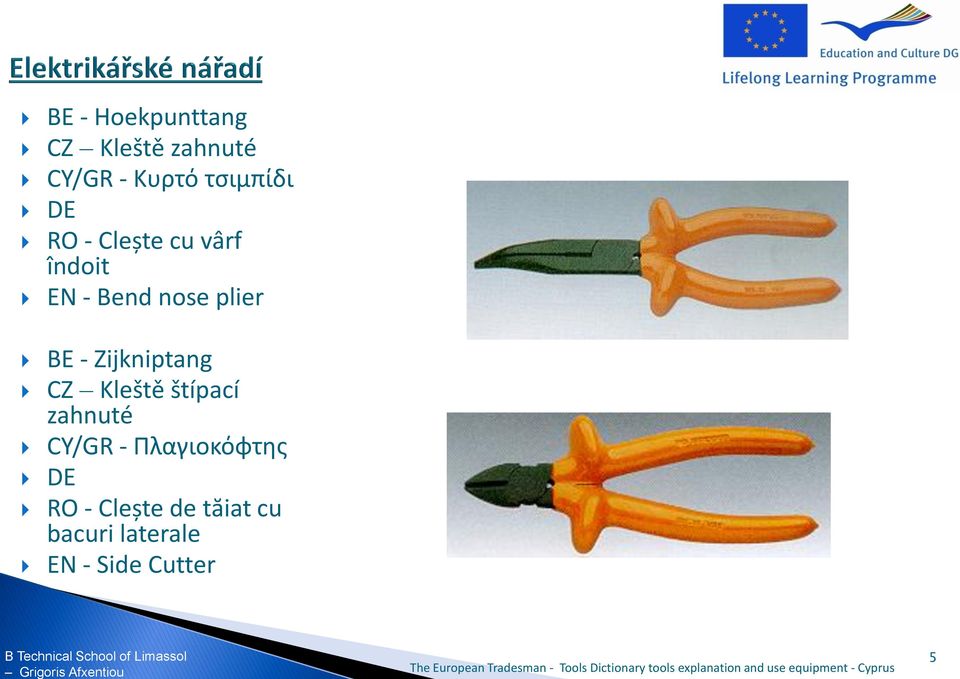

5 BE - Hoekpunttang CZ Kleště zahnuté CY/GR - Κυρτό τσιμπίδι RO - Clește cu vârf îndoit EN - Bend nose plier BE - Zijkniptang CZ Kleště štípací zahnuté CY/GR - Πλαγιοκόφτης RO - Clește de tăiat cu bacuri laterale EN - Side Cutter 5

BE - Zijkniptang CZ Kleště štípací zahnuté CY/GR -

6 BE - Kopkniptang CZ Kleště štípací čelní CY/GR - Εμπροστοκόφτης RO - Clește de tăiat drept EN - Straight cutter BE Universele tang CZ Kleště kombinované CY/GR - Πένσα RO - Patent EN- Pliers 6

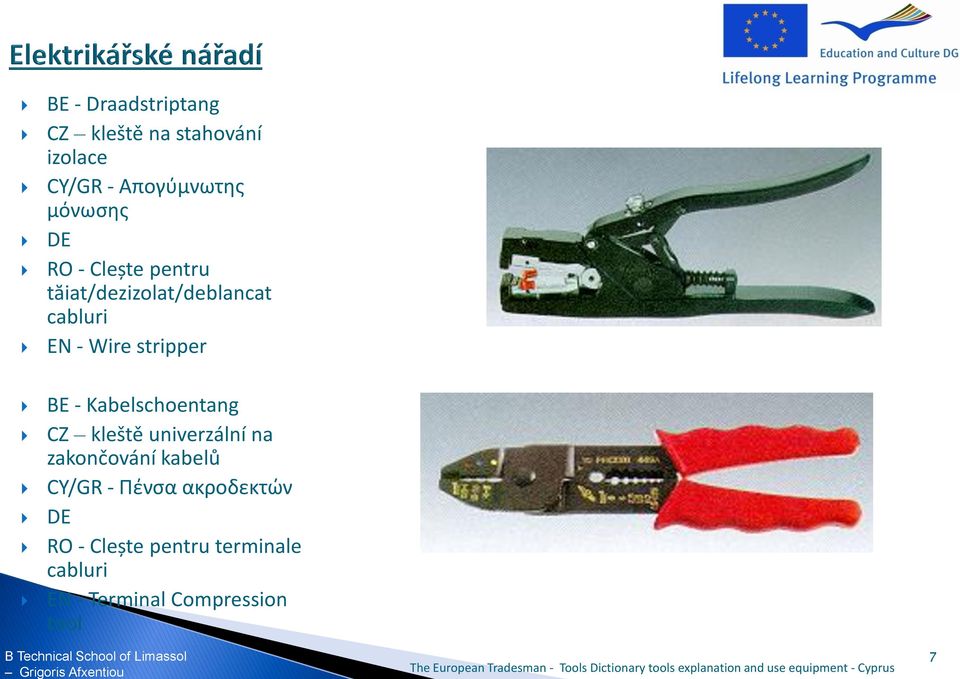

7 BE - Draadstriptang CZ kleště na stahování izolace CY/GR - Απογύμνωτης μόνωσης RO - Clește pentru tăiat/dezizolat/deblancat cabluri EN - Wire stripper BE - Kabelschoentang CZ kleště univerzální na zakončování kabelů CY/GR - Πένσα ακροδεκτών RO - Clește pentru terminale cabluri EN - Terminal Compression tool 7

stripper BE - Kabelschoentang CZ kleště univerzální na zakončování kabelů

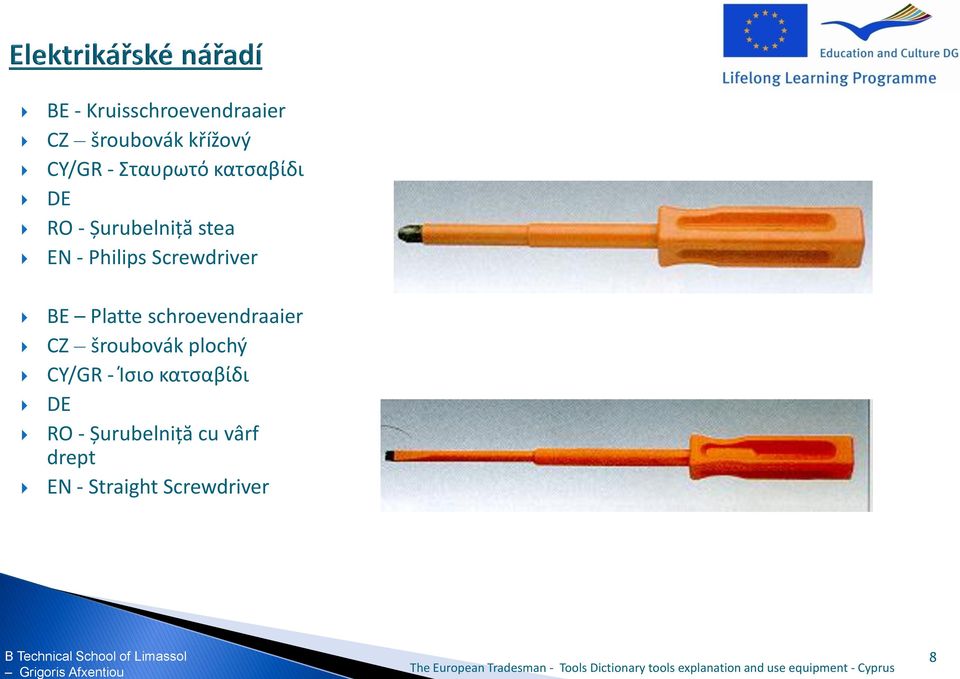

8 BE - Kruisschroevendraaier CZ šroubovák křížový CY/GR - Σταυρωτό κατσαβίδι RO - Șurubelniță stea EN - Philips Screwdriver BE Platte schroevendraaier CZ šroubovák plochý CY/GR - Ίσιο κατσαβίδι RO - Șurubelniță cu vârf drept EN - Straight Screwdriver 8

Screwdriver BE Platte schroevendraaier CZ šroubovák plochý

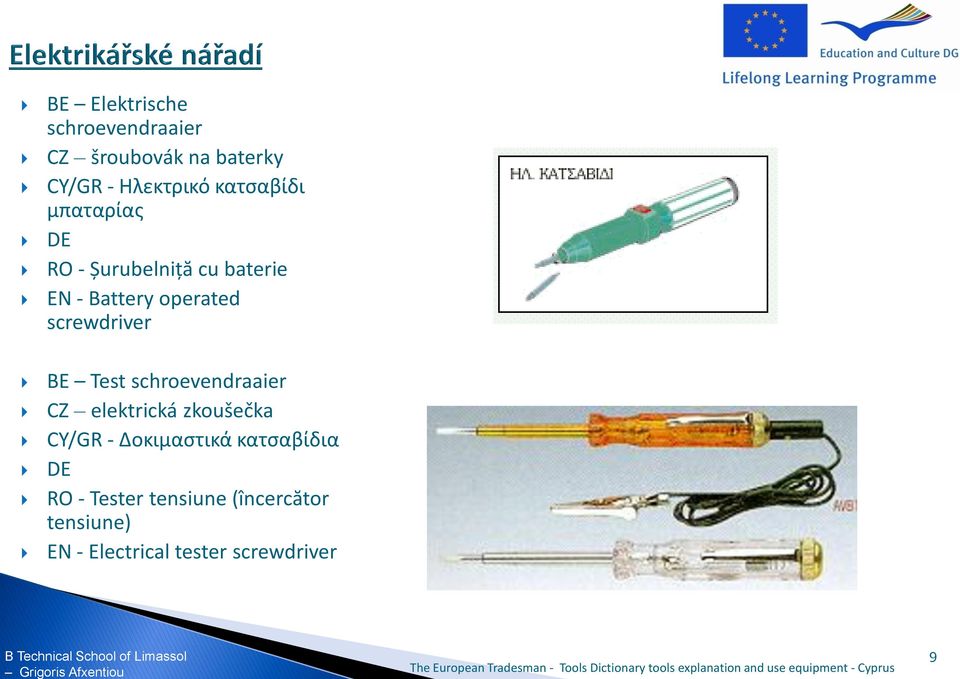

9 BE Elektrische schroevendraaier CZ šroubovák na baterky CY/GR - Ηλεκτρικό κατσαβίδι μπαταρίας RO - Șurubelniță cu baterie EN - Battery operated screwdriver BE Test schroevendraaier CZ elektrická zkoušečka CY/GR - Δοκιμαστικά κατσαβίδια RO - Tester tensiune (încercător tensiune) EN - Electrical tester screwdriver 9

screwdriver BE Test schroevendraaier CZ elektrická zkoušečka CY/GR -

10 BE - Trekveer CZ protahovací struna CY/GR - Ατσαλίνα. Σούστα συρμάτων RO - Cablu de tracțiune EN - Wires Pulling spring BE - Hamer CZ - kladivo CY/GR - Σφυρί RO - Ciocan EN - Hammer 10

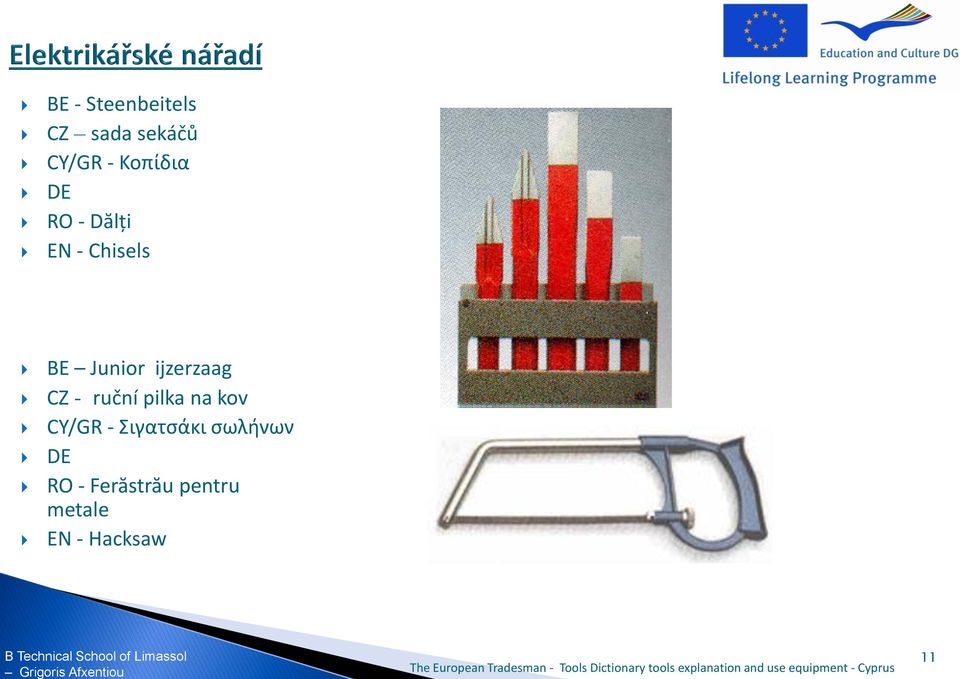

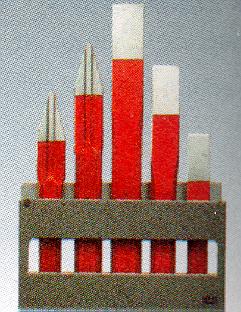

11 BE - Steenbeitels CZ sada sekáčů CY/GR - Κοπίδια RO - Dălți EN - Chisels BE Junior ijzerzaag CZ - ruční pilka na kov CY/GR - Σιγατσάκι σωλήνων RO - Ferăstrău pentru metale EN - Hacksaw 11

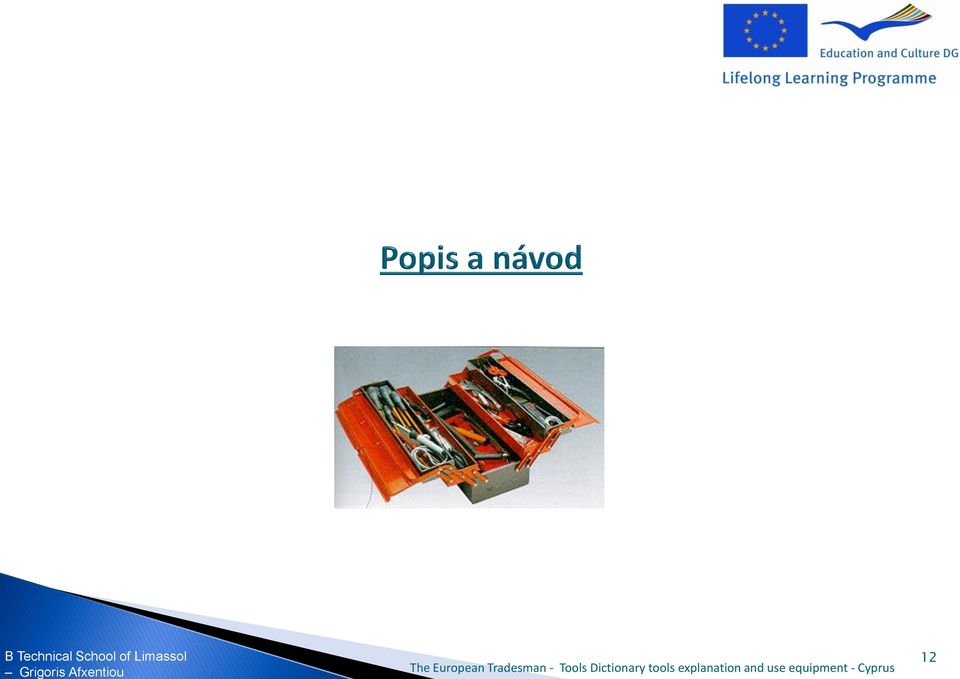

12 12

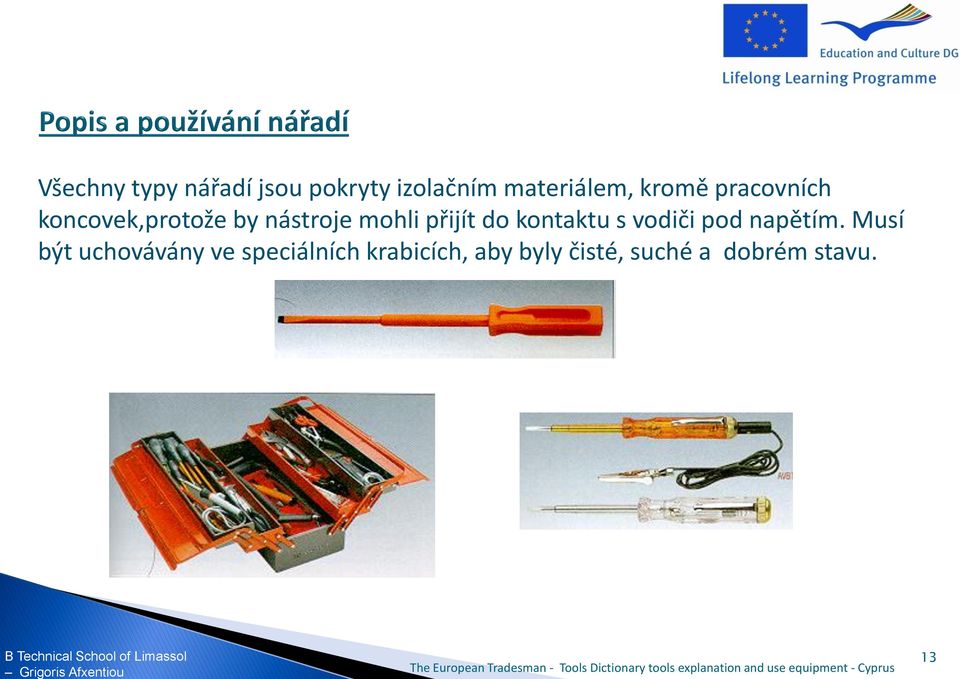

13 Všechny typy nářadí jsou pokryty izolačním materiálem, kromě pracovních koncovek,protože by nástroje mohli přijít do kontaktu s vodiči pod napětím. Musí být uchovávány ve speciálních krabicích, aby byly čisté, suché a dobrém stavu. 13

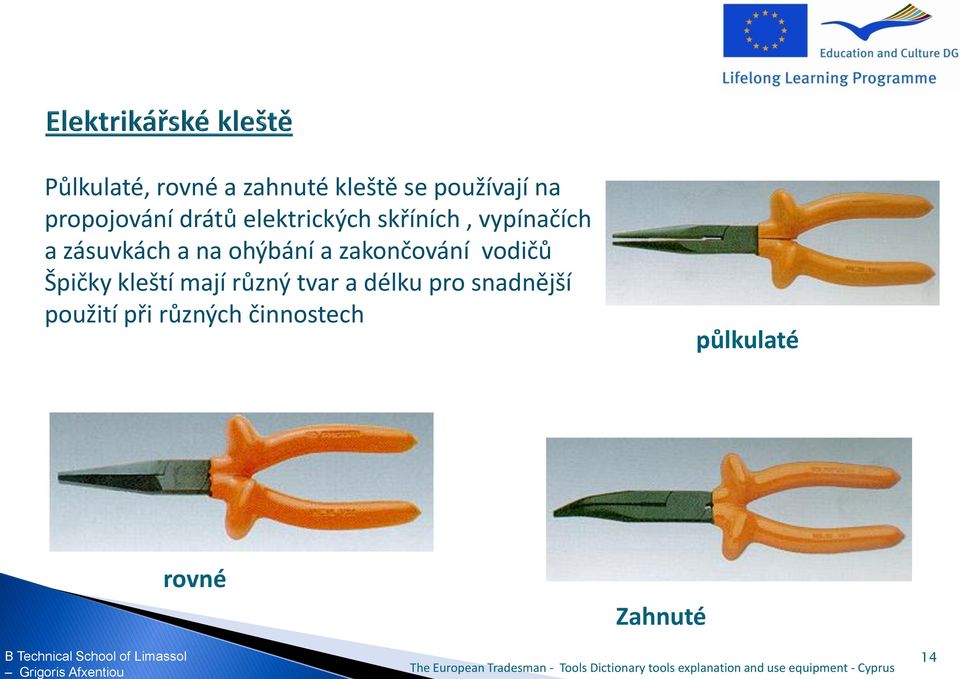

14 Půlkulaté, rovné a zahnuté kleště se používají na propojování drátů elektrických skříních, vypínačích a zásuvkách a na ohýbání a zakončování vodičů Špičky kleští mají různý tvar a délku pro snadnější použití při různých činnostech půlkulaté rovné Zahnuté 14

a zakončování vodičů Špičky kleští mají různý tvar a délku pro

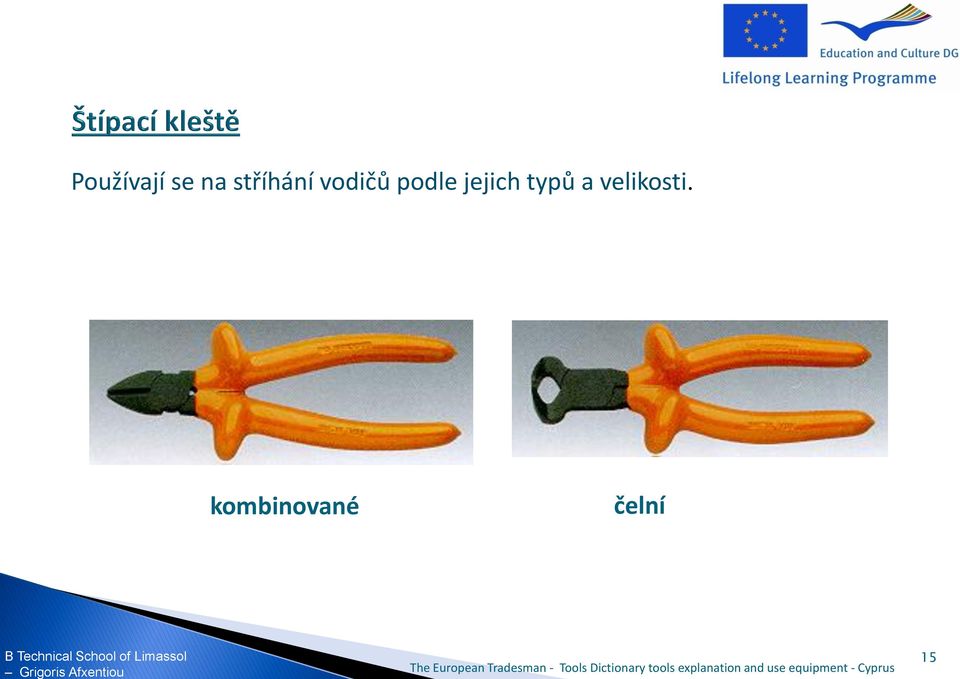

15 Používají se na stříhání vodičů podle jejich typů a velikosti. kombinované čelní 15

16 Speciální typ kleští, který odstraňuje izolaci z drátů a kabelů. Dají se nastavit podle rozměrů kabelu a odstraní izolaci na jeden zátah. 16

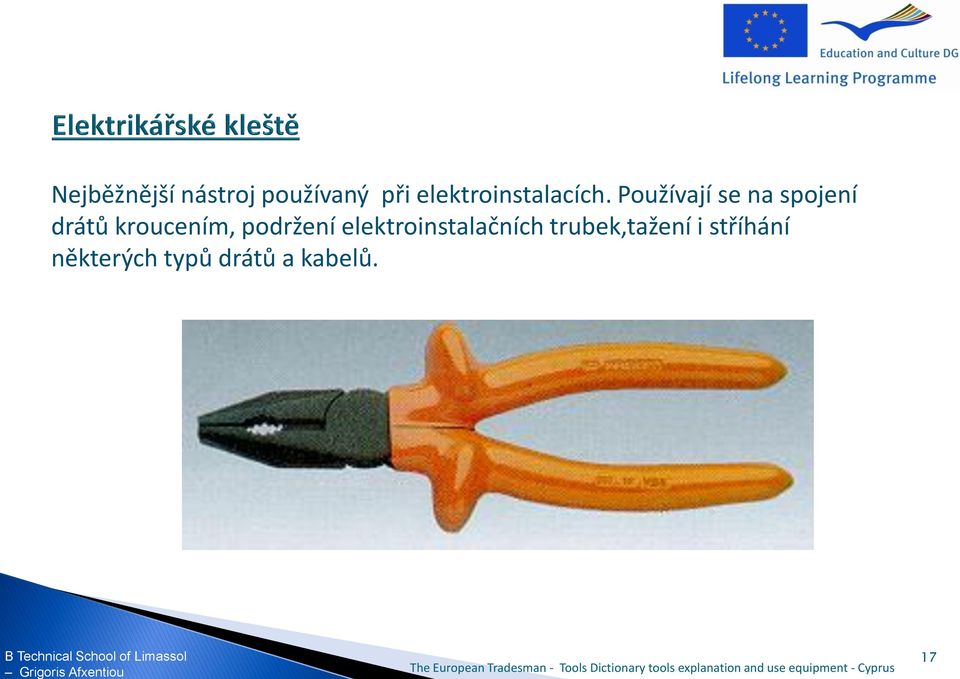

17 Nejběžnější nástroj používaný při elektroinstalacích. Používají se na spojení drátů kroucením, podržení elektroinstalačních trubek,tažení i stříhání některých typů drátů a kabelů. 17

18 Se používají na zaštípnutí a stlačení koncovek vodičů Ukončení může být izolované i neizolované. Některé z typů těchto kleští zároveň odstraňují izolaci 18

19 Používají se různé typy a velikosti.obvykle se používají k sešroubování drátů, připojení kabelů k různým zařízením a instalaci zařízení do stěny. Nejvíce používaný je plochý a křížový typ šroubováku. Elektrikář používá různé typ y a velikosti podle druhu činnosti. Elektrické šroubováky jsou také na baterky. Plochý Křížový Elektrický 19

instalaci zařízení do stěny. Nejvíce používaný je plochý a křížový typ šroubováku.

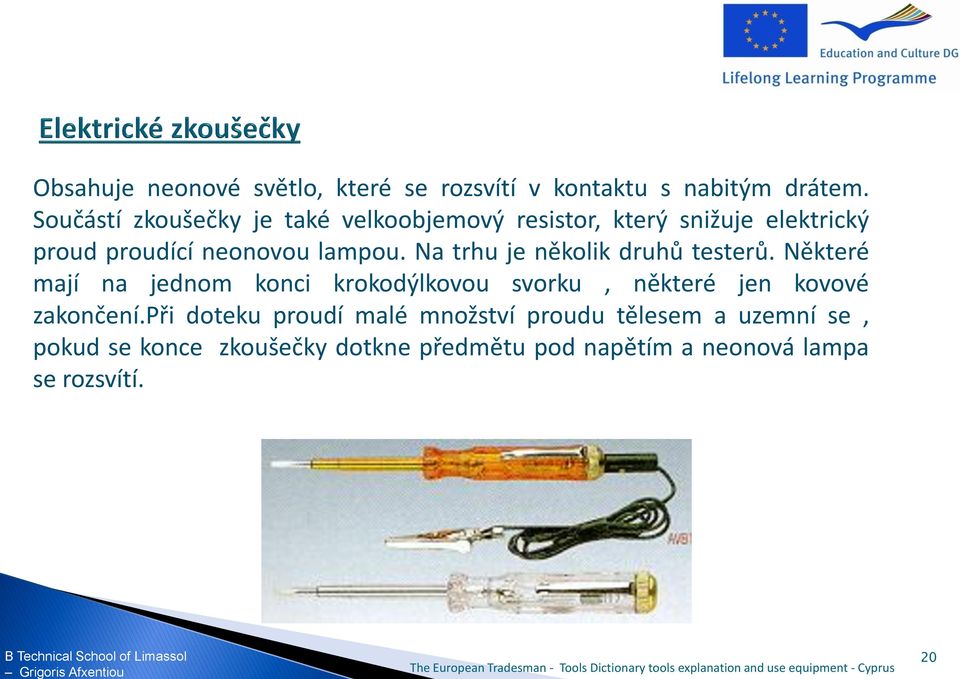

20 Obsahuje neonové světlo, které se rozsvítí v kontaktu s nabitým drátem. Součástí zkoušečky je také velkoobjemový resistor, který snižuje elektrický proud proudící neonovou lampou. Na trhu je několik druhů testerů. Některé mají na jednom konci krokodýlkovou svorku, některé jen kovové zakončení.při doteku proudí malé množství proudu tělesem a uzemní se, pokud se konce zkoušečky dotkne předmětu pod napětím a neonová lampa se rozsvítí. 20

na jednom konci je malá kovová kulička, aby mohla snadno procházet zahnutými místy a na druhém

21 Je plochý, úzký kovový nebo plastový pásek, který se používá na tažení drátů nebo kabelů v elektrickém vedení.na jednom konci je malá kovová kulička, aby mohla snadno procházet zahnutými místy a na druhém konci je smyčka do které se zaháknou dráty vedení. Existují různé délky. Obvykle je 3,4 mm široká. Head Worker using the spring Loop Worker helping wires in conduit Spring Head 21

22 Nejsou určeny pouze pro elektrikáře, ale často se používají pro zasekání drátů, krabic a ostatních.el.zařízení do zdi. 22

23 Každé nářadí musí být používáno pro činnost, pro kterou je určeno, jiné použití zkracuje jejich životnost. Během používání se musí dodržovat pravidla bezpečného zacházení, aby se předešlo zraněním. Nástroje musí být často ošetřovány dle návodu výrobců. Nářadí musí být uchováváno v krabicích, k tomuto účelu určených. 23

24 Nářadí - přeložte 1. Electrician plier 2. Nose plier 3. Bend nose plier 4. Electricians screwdrivers 5. Tester screwdriver 6. Wire cutter 7. Wire stripper 8. Terminations pressure tool Umíte? 1. Rozpoznat a pojmenovat nástroje 2. Zacházet se všemi nástroji. 24

25 1. Proč musí být el. nářadí s izolací? 2. Jak zjistíte, že je obvod pod napětím? 3. Jaké nástroje použijete pro tažení drátů v elektrických obvodech. 4. Jaký nástroj se používá pro odstranění izolace na koncích drátů? 25
