INSTALAČNÍ PŘÍRUČKA. pro instalace v průmyslu, v komerčních objektech a v bytových prostorách

Rozměr: px
Začít zobrazení ze stránky:

Download "INSTALAČNÍ PŘÍRUČKA. pro instalace v průmyslu, v komerčních objektech a v bytových prostorách"

Transkript

1 STAAČÍ PŘÍRUČKA 2016 pro instalace v průmyslu, v komerčních objektech a v bytových prostorách

2

3 Obsah Obsah...str Řada 10 - Soumrakové spínače s integrovaným čidlem...str Řada 11 - Soumrakové spínače s externím čidlem...str Řada 12 - Spínací hodiny...str Řada 13 - Elektronické (krokové) spínače...str Řada 14 - Schodiš ové automaty...str Řada 15 - Elektronické stmívače...str Řada 18 - Č pohybová a prezenční čidla...str Řada 20 - Krokové spínače modulární...str Řada 26 - Krokové spínače na panel s odděleným připojením cívky a kontaktů...str Řada 27 - Krokové spínače na panel se společným připojením cívky a kontaktů...str Řada 22 - nstalační stykače...str Řada 19 - Regulační a signalizační moduly...str Řada 7E - Elektronické elektroměry...str Řada 7P - Přepě ové ochrany...str Řada 70 - apě ová relé...str Řada 71 - Digitální napě ové relé...str Řada 71 - Digitální proudové relé...str Řada 71 - Termistorové relé...str Řada 72 - Snímače hladiny vodivých kapalin... str Řada 72 - Plovákové spínače... str Řada 72 - Přednostní relé... str Řada 77 - Polovodičová relé... str Řada 78 - Spínané napájecí zdroje... str Řada 80 - Časová relé... str Řada 81 - Časová relé s RESETEM... str Řada 86 - Časové moduly... str Řada 83 - Časová relé průmyslová... str Řada 88 - Časová relé do panelu... str Řada 38 - Vazební členy jedno- a dvoukontaktní pro vstupy a výstupy PC... str Řada 39 - Vazební členy jednokontaktní pro vstupy a výstupy PC... str Řada 4C - Vazební členy dvoukontaktní se zkušebním tlačítkem... str Řada 48 - Vazební členy dvoukontaktní... str Řada 58 - Vazební členy čtyřkontaktní se zkušebním tlačítkem... str Prodejní místa v ČR... str Prodejní místa v SR... str Přístroje v provedení pro dráhy... str

4 Řada 10 Soumrakový spínač s integrovaným čidlem 2-pólové spínání ( + ) skupiny svítidel do 16 A, nastavení osvětlení lx Typ patentován inovativní princip "Kompenzace vlivu zapínaného svítidla" - 2Z / 16 A / 230 V AC - ovládání 230 V AC - vestavěné čidlo - montáž na sloup nebo na stěnu - P , 230 V~ svítidla 120, 230 V~ nastavení osvětlení prosvětleným ovladačem s ED vnitřní propojení Přípustné zatížení Z kontaktu při 230 V AC: 2300 W - žárovky, halogenové žárovky 1200 W - zářivky s EVG 1850 W - zářivky s KVG 1500 W - halogenové žárovky a ED s EVG 1000 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

5 Řada 10 Soumrakový spínač s integrovaným čidlem Typ patentován inovativní princip "Kompenzace vlivu zapínaného svítidla" - 1Z / 16 A / 230 V AC - ovládání 230 V AC - vestavěné čidlo - montáž na sloup nebo na stěnu - P 54 1-pólové spínání () skupiny svítidel do 16 A, nastavení osvětlení lx 120, 230 V~ svítidla 120, 230 V~ nastavení osvětlení prosvětleným ovladačem s ED vnitřní propojení Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG 1400 W - halogenové žárovky a ED s EVG 1800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník 5

6 Řada 10 Soumrakový spínač s integrovaným čidlem Typ Z / 16 A / 230 V AC - ovládání 230 V AC - vestavěné čidlo - montáž na sloup nebo na stěnu - P 54 1-pólové spínání (1 a 2) dvou skupin svítidel celkem do 16 A, různá nastavení osvětlení obou skupin svítidel, nastavení osvětlení lx 120, 230 V~ 120, 230 V~ svítidla nastavení osvětlení prosvětleným ovladačem s ED nastavení osvětlení prosvětleným ovladačem s ED (1+2) max 16 A vnitřní propojení Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG 1400 W - halogenové žárovky a ED s EVG 1800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

7 Řada 10 Soumrakový spínač s integrovaným čidlem 1-pólové spínání () skupiny svítidel do 12 A, nastavení osvětlení lx Typ patentován inovativní princip "Kompenzace vlivu zapínaného svítidla" - 1Z / 12 A / 230 V AC - ovládání 230 V AC - vestavěné čidlo - montáž na sloup nebo na stěnu - P , 230 V~ 120, 230 V~ svítidla vnitřní propojení Přípustné zatížení Z kontaktu při 230 V AC: 1200 W - žárovky, halogenové žárovky 1600 W - zářivky s EVG 1400 W - zářivky s KVG 1350 W - halogenové žárovky a ED s EVG 1600 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník 7

8 Řada 10 Soumrakový spínač s integrovaným čidlem 1-pólové spínání () skupiny svítidel do 16 A, pevně nastavené osvětlení 10 lx ( ± 20%) Typ Z / 16 A / 230 V AC - ovládání 230 V AC - vestavěné čidlo - montáž na venkovní svítidlo mm přívody se silikonovou izolací - P V~ 230 V~ svítidla vnitřní propojení Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG 1400 W - halogenové žárovky a ED s EVG 1800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

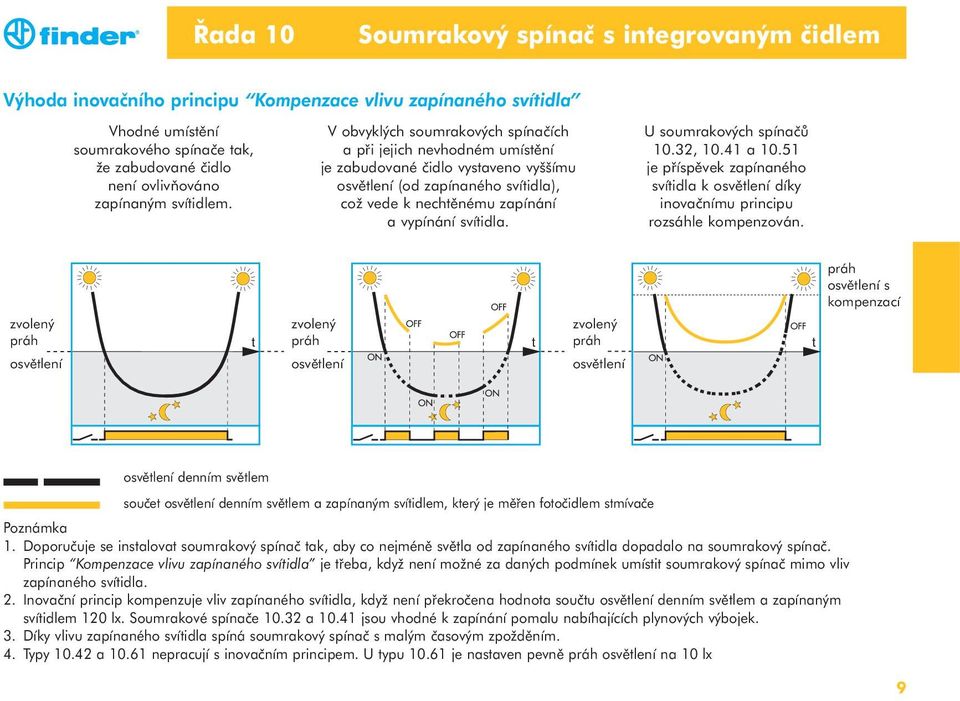

9 Řada 10 Soumrakový spínač s integrovaným čidlem Výhoda inovačního principu Kompenzace vlivu zapínaného svítidla Vhodné umístění soumrakového spínače tak, že zabudované čidlo není ovlivňováno zapínaným svítidlem. V obvyklých soumrakových spínačích a při jejich nevhodném umístění je zabudované čidlo vystaveno vyššímu osvětlení (od zapínaného svítidla), což vede k nechtěnému zapínání a vypínání svítidla. U soumrakových spínačů 10.32, a je příspěvek zapínaného svítidla k osvětlení díky inovačnímu principu rozsáhle kompenzován. práh osvětlení s kompenzací zvolený práh osvětlení t zvolený práh osvětlení t zvolený práh osvětlení t osvětlení denním světlem součet osvětlení denním světlem a zapínaným svítidlem, který je měřen fotočidlem stmívače Poznámka 1. Doporučuje se instalovat soumrakový spínač tak, aby co nejméně světla od zapínaného svítidla dopadalo na soumrakový spínač. Princip Kompenzace vlivu zapínaného svítidla je třeba, když není možné za daných podmínek umístit soumrakový spínač mimo vliv zapínaného svítidla. 2. novační princip kompenzuje vliv zapínaného svítidla, když není překročena hodnota součtu osvětlení denním světlem a zapínaným svítidlem 120 lx. Soumrakové spínače a jsou vhodné k zapínání pomalu nabíhajících plynových výbojek. 3. Díky vlivu zapínaného svítidla spíná soumrakový spínač s malým časovým zpožděním. 4. Typy a nepracují s inovačním principem. U typu je nastaven pevně práh osvětlení na 10 lx 9

10 Řada 11 Soumrakový spínač s externím čidlem Výhoda patentu Princip nulové hystereze : K vypnutí dochází při stejném osvětlení jako při zapnutí a spoří se tím energie oproti tradičnímu vypínání, které probíhá při vyšším osvětlení. soumrakový spínač s principem nulové hystereze soumrakový spínač 11.31, 11.42, s hysterezí práh osvětlení pro zapnutí roven prahu osvětlení pro vypnutí zvolený práh osvětlení skutečný práh osvětlení při VYP vyšší než práh osvětlení při ZAP Práh osvětlení VYP = práh osvětlení ZAP. Z důvodů vypínání při shodném osvětlení nedochází k plýtvání energií. Práh osvětlení VYP > práh osvětlení ZAP. Hystereze vypnutí pro vyloučení chybné funkce opakovaným zapínáním a vypínáním soumrakového spínače způsobeného osvětlením zapínaného svítidla. Časové zpoždění vypnutí T způsobuje plýtvání energií. přirozené osvětlení výstupní kontakt soumrakového spínače sepnut a svítidlo zapnuto 10

11 Řada 11 Soumrakový spínač s externím čidlem Výhoda Kompenzace vlivu zapínaného svítídla : Odstraňuje nežádoucí vypínání svítidla díky nárůstu osvětlení způsobeného vlastním svítidlem. zvolený práh osvětlení deální soumrakový spínač, u něhož je funkce ovlivněna přirozeným osvětlením a ne zapínaným svítidlem. zvolený práh osvětlení Soumrakový spínač, u něhož je funkce ovlivněna přes připojené fotočidlo zapínaným svítidlem. zvolený práh osvětlení Soumarkový spínač a s funkcí Kompenzace vlivu zapínaného svítidla. práh osvětlení s kompenzací (pro vypnutí) Korektní funkce předpokládá, že fotočidlo je zcela zastíněno před vlivem zapínaného svítidla. K nežádoucí funkci dojde, když díky měnícímu se přímému osvětlení měřenému fotočidlem se opětně zapínají a vypínají svítidla. Princip Kompenzace vlivu zapínaného svítidla předchází poškození svítidel opakovaným jejich zapínáním a vypínáním, když není fotočidlo umístěno mimo vliv svítidla. osvětlení denním světlem součet osvětlení denním světlem a zapínaným svítidlem, který je měřen fotočidlem stmívače Poznámka 1. Doporučuje se instalovat soumrakový spínač tak, aby co nejméně světla od zapínaného svítidla dopadalo na fotočidlo. Kompenzace vlivu zapínaného svítidla je třeba, když není možné za daných podmínek umístit soumrakový spínač mimo vliv zapínaného svítidla. Akceptovatelné je při tom nepatrné zpoždění vypnutí oproti ideálnímu soumrakovému spínači. 2. Kompenzaci vlivu zapínaného svítidla nelze použít, je-li u součet osvětlení přirozeného světla a zapínaného svítidla 200 lx a 160 lx v nižším rozsahu, popř lx ve vyšším rozsahu. 3. Typy a jsou použitelné i u plynových výbojek, u nichž je plné osvětlení dosaženo během 10 minut, nebo teprve po 10 minutách je práh osvětlení pro vypnutí, jako součet osvětlení přirozeným světlem a zapínaným svítidlem, ukládán do paměti. 11

12 Řada 11 Soumrakový spínač s externím čidlem Typ Z / 16 A / 250 V AC - ovládání V AC, 24 V AC/DC - úroveň osvětlení při ZAP/VYP 1,25:1 - montáž na D-lištu ČS E 60175, 35 mm - šířka 17,5 mm Příslušenství 24 V=, 24, V~ SEV oddělení ovládání a obvodu svítidel, nastavení osvětlení lx nastavení úrovně osvětlení ED svítidla Fotočidlo Typ krytí P 54 - neutrální polarita - dvojitá izolace vzhledem k ovládání fotočidlo Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG EVG = elektronický předřadník 1400 W - halogenové žárovky a ED s EVG KVG = konvenční kompenzovaný předřadník 1800 W - halogenové žárovky a ED s KVG

13 Řada 11 Soumrakový spínač s externím čidlem Typ patentován inovativní princip "Kompenzace vlivu zapínaného svítidla" - 1P / 16 A / 250 V AC - ovládání 230 V AC - úroveň osvětlení při ZAP/VYP 1:1 - montáž na D-lištu ČS E 60175, 35 mm - šířka 35 mm Příslušenství 230 V~ SEV oddělení ovládání a obvodu svítidel, nastavení: osvětlení lx, lx, ZAP, VYP nastavení úrovně osvětlení ED volič funkce fotočidlo Fotočidlo Typ krytí P 54 - neutrální polarita - dvojitá izolace vzhledem k ovládání Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG svítidla 1750 W - zářivky s KVG EVG = elektronický předřadník 1400 W - halogenové žárovky a ED s EVG KVG = konvenční kompenzovaný předřadník 1800 W - halogenové žárovky a ED s KVG 13

14 Řada 11 Soumrakový spínač s externím čidlem Typ P + 1Z / 12 A / 250 V AC - ovládání 230 V AC - úroveň osvětlení při ZAP/VYP 1,25:1 - montáž na D-lištu ČS E 60175, 35 mm - šířka 35 mm nastavení úrovně osvětlení (výstup 1) ED (výstup 1) SEV oddělení ovládání a dvou nezávislých obvodů svítidel, nastavení: osvětlení lx, lx, ZAP, VYP 230 V~ svítidla 2 nastavení úrovně osvětlení (výstup 2) ED (výstup 2) Příslušenství volič funkce fotočidlo Fotočidlo Typ krytí P 54 - neutrální polarita - dvojitá izolace vzhledem k ovládání Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky svítidla W - zářivky s EVG 1750 W - zářivky s KVG EVG = elektronický předřadník 1400 W - halogenové žárovky a ED s EVG KVG = konvenční kompenzovaný předřadník 1800 W - halogenové žárovky a ED s KVG

15 Řada 11 Soumrakový spínač s externím čidlem Typ patentován inovativní princip "Kompenzace vlivu zapínaného svítidla" - 1P / 16 A / 250 V AC + výstup pro ovládání 230 V AC - úroveň osvětlení při ZAP/VYP max. 3 lx - montáž na D-lištu ČS E 60175, 35 mm - šířka 35 mm Příslušenství ntegrované spínací hodiny, SEV oddělení ovládání a obvodu svítidel, navíc výstup pro výkonový modul ovládaný úrovní osvětlení 230 V~ displej programovací joystick výstup pro výkonový modul Fotočidlo Typ krytí P 54 - neutrální polarita - dvojitá izolace vzhledem k ovládání Fotočidlo do panelu Typ krytí P 66/67 - neutrální polarita svítidla EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník fotočidlo Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogen. žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG 1400 W - halogenové žárovky a ED s EVG 1800 W - halogenové žárovky a ED s KVG 15

16 Řada 11 Soumrakový spínač s externím čidlem 230 V~ Typ P / 16 A / 250 V AC - ovládání 12 V DC - montáž na D-lištu ČS E 60175, 35 mm - šířka 17,5 mm výkonový modul napájený a ovládaný přes konektor připojený na polovodičový výstup Y1-Y2 (12 V DC, 80 ma, 1 W max.) 2-pólový konektor Příslušenství svítidla 2 svítidla 1 2-pólový konektor Typ Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG 1400 W - halogenové žárovky a ED s EVG 1800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník fotočidlo Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG 1400 W - halogenové žárovky a ED s EVG 1800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

17 Řada 11 Soumrakový spínač s externím čidlem 17

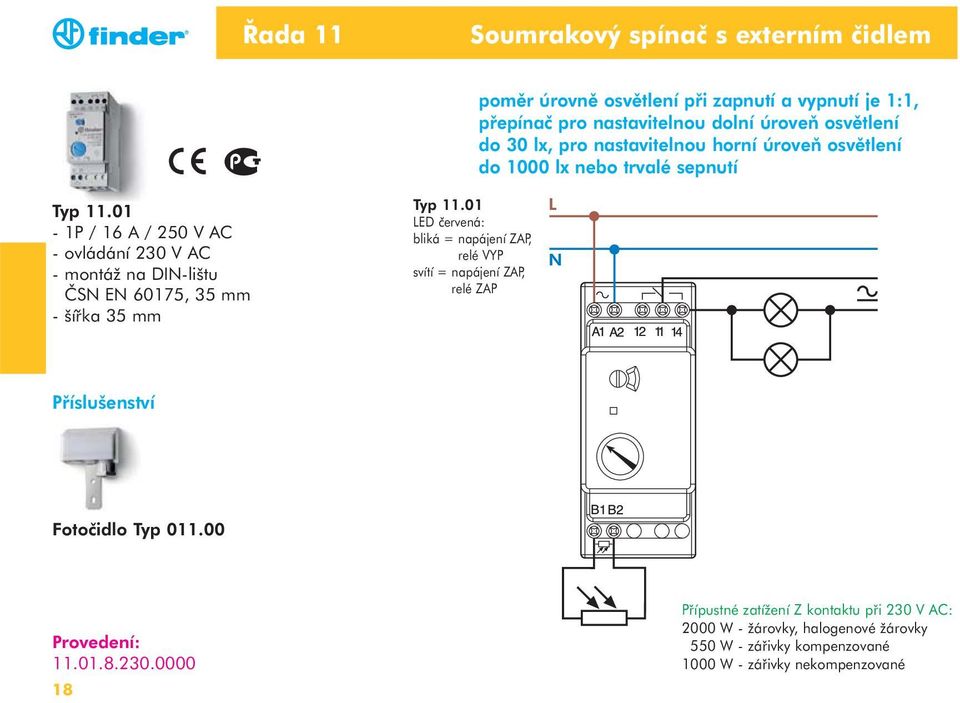

18 Řada 11 Soumrakový spínač s externím čidlem poměr úrovně osvětlení při zapnutí a vypnutí je 1:1, přepínač pro nastavitelnou dolní úroveň osvětlení do 30 lx, pro nastavitelnou horní úroveň osvětlení do 1000 lx nebo trvalé sepnutí Typ P / 16 A / 250 V AC - ovládání 230 V AC - montáž na D-lištu ČS E 60175, 35 mm - šířka 35 mm Typ ED červená: bliká = napájení ZAP, relé VYP svítí = napájení ZAP, relé ZAP Příslušenství Fotočidlo Typ Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 2550 W - zářivky kompenzované 1000 W - zářivky nekompenzované

19 Řada 11 Soumrakový spínač s externím čidlem poměr úrovně osvětlení při zapnutí a vypnutí je 1:1,5, SEV oddělení 12 V a 24 V ovládání a obvodu svítidel Typ P / 16 A / 250 V AC - ovládání 12, 24 V AC/DC, , V AC - montáž na D-lištu ČS E 60175, 35 mm - šířka 35 mm Příslušenství Typ ED červená: bliká pomalu = napájení ZAP, relé VYP bliká rychle = napájení ZAP, relé VYP, probíhá časování svítí = napájení ZAP, relé ZAP Fotočidlo Typ Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 2550 W - zářivky kompenzované 1000 W - zářivky nekompenzované 19

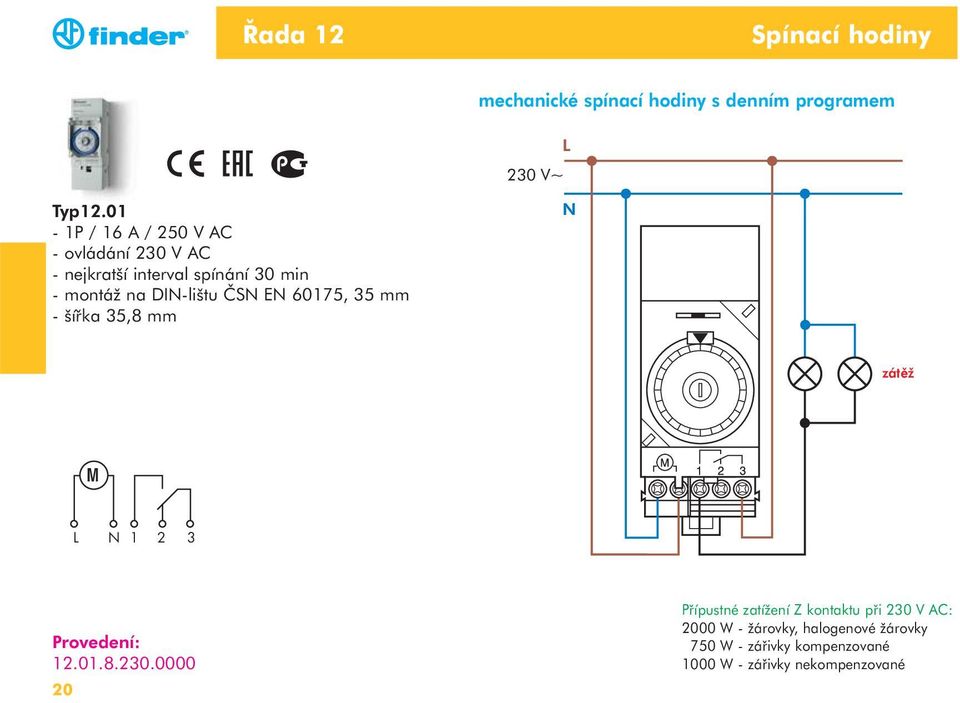

20 Řada 12 Spínací hodiny mechanické spínací hodiny s denním programem 230 V~ Typ P / 16 A / 250 V AC - ovládání 230 V AC - nejkratší interval spínání 30 min - montáž na D-lištu ČS E 60175, 35 mm - šířka 35,8 mm zátěž M Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 2750 W - zářivky kompenzované 1000 W - zářivky nekompenzované

21 Řada 12 Spínací hodiny mechanické spínací hodiny s denním programem 230 V~ Typ Z / 16 A / 250 V AC - ovládání 230 V AC - nejkratší interval spínání 15 min - montáž na D-lištu ČS E 60175, 35 mm - šířka 17,6 mm zátěž 2 M se zálohou chodu bez zálohy chodu Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 750 W - zářivky kompenzované 1000 W - nekompenzované 21

22 Řada 12 Spínací hodiny mechanické spínací hodiny s denním a týdenním programem Typ P / 16 A / 250 V AC - ovládání 120, 230 V AC - nejkratší interval spínání 15 min (denní program) - nejkratší interval spínání 60 min (týdenní program) - montáž na panel - 72 x 72 mm 120, 230 V~ zátěž M denní program denní program týdenní program týdenní program 22 Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 2750 W - zářivky kompenzované 1000 W - zářivky nekompenzované

23 Řada 12 Spínací hodiny elektronické spínací hodiny s denním a týdenním programem, programování FC technologií z mobilu 230 V~ Typ P / 16 A / 250 V AC - multifunkční V AC/DC - CD panel kopírující analogové uspořádání - nejkratší interval spínání 30 min - bezpečné oddělení mezi napájením a kontaktní sadou - montáž na D-lištu ČS E 60175, 35 mm - šířka 35,8 mm zátěž Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG EVG = elektronický předřadník 1400 W - halogenové žárovky a ED s EVG KVG = konvenční kompenzovaný předřadník 1800 W - halogenové žárovky a ED s KVG 23

24 Řada 12 Spínací hodiny s astronomickou funkcí Typ astro-program vypočte východ a západ slunce podle data, času a zeměpisných souřadnic - zadávání zeměpisných souřadnic podle PSČ - 1P / 16 A / 250 V AC - multifunkční V AC/DC - bezpečné oddělení mezi napájením a kontaktní sadou - montáž na D-lištu ČS E 60175, 35 mm - šířka 35,8 mm 230 V~ elektronické spínací hodiny s astro-programem, programování FC technologií z mobilu zátěž Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 1750 W - zářivky s KVG EVG = elektronický předřadník 1400 W - halogenové žárovky a ED s EVG KVG = konvenční kompenzovaný předřadník 1800 W - halogenové žárovky a ED s KVG

25 Řada 12 Spínací hodiny elektronické spínací hodiny s týdenním programem 12, 24 V=, 120, 230 V~ Typ a P / 16 A / 250 V AC u P / 16 A / 250 V AC u ovládání 120, 230 V AC nebo 12, 24 V DC - nejkratší interval spínání 1 min - záloha chodu 6 let - montáž na D-lištu ČS E 60175, 35 mm - šířka 35,8 mm zátěž Typ Typ Typ Přípustné zatížení Z kontaktu při 230 V AC: 1200 W - žárovky, halogenové žárovky 1500 W - zářivky s EVG 1400 W - zářivky s KVG EVG = elektronický předřadník 1300 W - halogenové žárovky a ED s EVG KVG = konvenční kompenzovaný předřadník 1500 W - halogenové žárovky a ED s KVG 25

26 Řada 12 Spínací hodiny elektronické spínací hodiny s týdenním programem Typ P / 16 A / 250 V AC - ovládání 24 V AC/DC, 230 V AC - programovatelný čelní panel - nejkratší interval spínání 1 min - montáž na D-lištu ČS E 60175, 35 mm - šířka 17,6 mm 24 V~/=, 230 V~ zátěž Příslušenství Programovací sada pro PC provedení: Přípustné zatížení Z kontaktu při 230 V AC: 400 W - žárovky, halogenové žárovky 100 W - zářivky s EVG 100 W - zářivky s KVG EVG = elektronický předřadník 150 W - halogenové žárovky a ED s EVG KVG = konvenční kompenzovaný předřadník 100 W - halogenové žárovky a ED s KVG

27 Řada 12 Spínací hodiny s astronomickou funkcí elektronické spínací hodiny s astro-programem (u 12.92) 230 V~ Typ / astro-program vypočte východ a západ slunce podle data, času a zeměpisných souřadnic nebo nejbližšího města - 1P / 16 A / 250 V AC (12.91) - 2P / 16 A / 250 V AC (12.92) - ovládání 230 V AC - nejkratší interval spínání 1 min - montáž na D-lištu ČS E 60175, 35 mm - šířka 35,8 mm zátěž Typ a Typ Typ x.xxx programovatelné datovým klíčem Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky Typ W - zářivky s EVG 1750 W - zářivky s KVG EVG = elektronický předřadník 1400 W - halogenové žárovky a ED s EVG KVG = konvenční kompenzovaný předřadník 1800 W - halogenové žárovky a ED s KVG 27

28 Řada 13 Elektronický spínač bistabilní (krokový) nebo monostabilní elektronický spínač zapojení krokového spínače zapojení monostabilního spínače Typ P / 16 A / 250 V AC - ovládání AC/DC a AC - montáž na D-lištu ČS E 60175, 35 mm - šířka 35 mm , V~, 12, 24 V~/= A1 A zátěž , V~, 12, 24 V~/= zátěž červená ED červená ED Typ Počet kroků Postup kroků B1 B2 B spínač tlačítko Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

29 Řada 13 Elektronický přivolávací spínač Typ P / 12 A / 250 V AC - ovládání 230 V AC - montáž na D-lištu ČS E 60175, 35 mm - šířka 17,5 mm přivolávací elektronický spínač s výstupem pro bzučák a s resetem 230 V~ reset start * při použití bzučáku bez časového omezení se použije dodatečné časové relé * bzučák Přípustné zatížení Z kontaktu při 230 V AC: 1200 W - žárovky, halogenové žárovky 1500 W - zářivky s EVG 400 W - zářivky s KVG 300 W - halogenové žárovky a ED s EVG 500 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník 29

30 Řada 13 Elektronický přivolávací spínač Typ P+1Z / 8 A / 250 V AC - ovládání 12, 24 V AC/DC - montáž na D-lištu ČS E 60175, 35 mm - šířka 17,5 mm přivolávací elektronický spínač s výstupem pro bzučák a osvětlení a s resetem 12, 24 V~/= reset S * při použití bzučáku bez časového omezení se použije dodatečné časové relé * bzučák osvětlení Přípustné zatížení Z kontaktu při 230 V AC: 800 W - žárovky, halogenové žárovky 300 W - zářivky s EVG 250 W - zářivky s KVG 150 W - halogenové žárovky a ED s EVG 300 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

31 Řada 13 Elektronický spínač monostabilní elektronický spínač do krabice Typ Z / 12 A / 250 V AC - ovládání 12, 230 V AC, 24 V DC - montáž do krabice 12, 230 V~, 24 V= Přípustné zatížení Z kontaktu při 230 V AC: 800 W - žárovky / halogenové žárovky 400 W - zářivky s EVG 300 W - zářivky s KVG 200 W - halogenové žárovky a ED s EVG 400 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník 31

32 Řada 13 Elektronický spínač Typ Z / 16 A / 250 V AC - ovládání V AC/DC - montáž na D-lištu ČS E 60175, 35 mm - šířka 17,5 mm bistabilní (krokový) nebo monostabilní elektronický spínač se setem a resetem (T) krokové relé s časováním a předčasným vypnutím (R) krokové relé Funkce volitelná přepínačem na čelním panelu: (RM) monostabilní spínač trvalé sepnutí EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG

33 Řada 13 Elektronický spínač bistabilní (krokový) nebo monostabilní elektronický spínač se setem a resetem Typ (+) V AC/DC (-) reset 4-vodičové zapojení (tlačítko spíná ) set 33

34 Řada 13 Elektronický spínač bistabilní (krokový) nebo monostabilní elektronický spínač s resetem Typ Z / 16 A / 250 V AC - ovládání V AC - montáž na D-lištu ČS E 60175, 35 mm - šířka 17,5 mm (T) krokové relé s časováním a předčasným vypnutím (R) krokové relé Funkce volitelná přepínačem na čelním panelu: (RM) monostabilní spínač trvalé sepnutí Přípustné zatížení Z kontaktu při 230 V AC: 3000 W - žárovky, halogenové žárovky 1500 W - zářivky s EVG 1000 W - zářivky s KVG 1600 W - halogenové žárovky a ED s EVG 1500 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

35 Řada 13 Elektronický spínač bistabilní (krokový) nebo monostabilní elektronický spínač s resetem Typ vodičové připojení (tlačítko spíná )* V~ V~ reset** reset** 4-vodičové připojení (tlačítko spíná ) tlačítka **centtrální vypnutí stiskem tlačítka po dobu > 3 s tlačítka max. 10 ( 1 ma) prosvětlených tlačítek * není dovoleno v nových instalacích zátěž zátěž 35

36 Řada 13 Elektronický spínač T 36

37 Řada 13 Elektronický spínač bistabilní (krokový) elektronický spínač (R) impulsně ovládané relé/spínač Typ Z / 16 A / 230 V AC - ovládání 230 V AC - montáž na D-lištu - ČS E 60175, 35 mm - šířka 17,5 mm Typ Počet kroků Postup kroků Přípustné zatížení Z kontaktu při 230 V AC: 3000 W - žárovky, halogenové žárovky 1500 W - zářivky s EVG 1000 W - zářivky s KVG 600 W - halogenové žárovky a ED s EVG 1500 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník 37

38 Řada 13 Elektronický spínač bistabilní (krokový) elektronický spínač Typ vodičové připojení (tlačítko spíná )* 230 V~ 230 V~ 4-vodičové připojení (tlačítko spíná ) zátěž zátěž tlačítka tlačítka * není dovoleno v nových instalacích 38

39 Řada 13 Elektronický spínač monostabilní elektronický spínač s časováním 10 min do krabice Typ Z / 10 A / 230 V AC - ovládání 230 V AC - montáž do krabice (R) impulsně ovládané relé/spínač Každým sepnutím tlačítka se postupně sepne a rozepne výstupní kontakt. R T T R volba funkce a) odepněte napájení b) stlačte ovládací tlačítko c) připojte napájení při stlačeném tlačítku, po 3 s blikne ED 2x pro T funkci nebo 1x pro R funkci (T) časové zpoždění s předčasnou možností vypnutí Sepnutím tlačítka se sepne vystupní kontakt a jeho uvolněním začně ubíhat doba zpoždění 10 min. Během časování je možno výstupní kontakt rozepnout sepnutím tlačítka

40 Řada 13 Elektronický spínač Typ monostabilní elektronický spínač s časováním 10 min do krabice 3-vodičové připojení (tlačítko spíná )* 230 V~ 230 V~ 4-vodičové připojení (tlačítko spíná ) zátěž zátěž tlačítka max. 12 ( 1 ma) prosvětlených tlačítek tlačítka * není dovoleno v nových instalacích 40 Přípustné zatížení Z kontaktu při 230 V AC: 1000 W - žárovky, halogenové žárovky 1500 W - zářivky s EVG 1350 W - zářivky s KVG 1300 W - halogenové žárovky a ED s EVG 1500 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

41 Řada 14 Schodiš ový automat schodiš ový automat s funkcemi předčasného startu opětného časování, předčasného vypnutí a varování před vypnutím (T) předčasné vypnutí Typ Z / 16 A / 230 V AC - ovládání 230 V AC - nastavení doby sepnutí 30 s až 20 min - montáž na D-lištu ČS E 60175, 35 mm Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník Funkce volitelné otočným přepínačem na čelním panelu: (BE) předčasný start opětného časování (BP) předčasný start opětného časování a varování před vypnutím (P) předčasné vypnutí a varování před vypnutím (R) krokové relé trvalé sepnutí 41

42 Řada 14 Schodiš ový automat Typ schodiš ový automat s funkcemi předčasného startu opětného časování, předčasného vypnutí a varování před vypnutím 3-vodičové připojení (tlačítko spíná )* 230 V~ 230 V~ 4-vodičové připojení (tlačítko spíná ) 1 zátěž zátěž 42 tlačítka 1 = volič funkce 2 = potenciometr časového zpoždění 3 = ED * není dovoleno v nových instalacích tlačítka 1 = volič funkce 2 = potenciometr časového zpoždění 3 = ED

43 Řada 14 Schodiš ový automat schodiš ový automat s funkcí předčasného startu opětného časování Funkce: Typ p Z / 16 A / 230 V AC - ovládání 230 V AC - nastavení doby sepnutí 30 s až 20 min - montáž na D-lištu ČS E 60175, 35 mm Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník Čelní volič funkce předčasný start opětného časování + sepnutí pro úklid (není kompatibilní s čidly pohybu řady 18) trvalé sepnutí předčasný start opětného časování (je kompatibilní s čidly pohybu řady 18) předčasný start opětného časování sepnutí pro úklid trvalé sepnutí 43

44 Řada 14 Schodiš ový automat Typ schodiš ový automat s funkcí předčasného startu opětného časování 3-vodičové připojení (tlačítko spíná )* 230 V~ 230 V~ 4-vodičové připojení (tlačítko spíná ) 1 zátěž 1 zátěž tlačítka 1 = volič funkce 2 = potenciometr časového zpoždění 3 = ED * není dovoleno v nových instalacích tlačítka 1 = volič funkce 2 = potenciometr časového zpoždění 3 = ED

45 Řada 14 Schodiš ový automat Zapojení s čidly řady 18 3-vodičové připojení (tlačítko spíná )* 4-vodičové připojení (tlačítko spíná ) * není dovoleno v nových instalacích 45

46 Řada 14 Schodiš ový automat schodiš ový automat s funkcí předčasného startu opětného časování Typ Z / 16 A / 230 V AC - ovládání 230 V AC - nastavení doby sepnutí 30 s až 20 min - všechny svorky na jedné straně - montáž na D-lištu ČS E 60175, 35 mm Funkce: (BE) předčasný start opětného časování Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník sepnutí pro úklid

47 Řada 14 Schodiš ový automat schodiš ový automat s funkcí předčasného startu opětného časování Typ vodičové připojení (tlačítko spíná )* 230 V~ 230 V~ 4-vodičové připojení (tlačítko spíná ) 1 zátěž 1 zátěž tlačítka tlačítka 1 = potenciometr časového zpoždění 1 = potenciometr časového zpoždění (určeno rovněž k dovybavení současný ch instalací s prosvětlenými tlačítky s malý m příkonem) * není dovoleno v nových instalacích 47

48 Řada 14 Schodiš ový automat schodiš ový automat s funkcí prodloužení časování Typ Z / 16 A / 230 V AC - ovládání 230 V AC - nastavení doby sepnutí 30 s až 20 min - všechny svorky na jedné straně - montáž na D-lištu ČS E 60175, 35 mm 230 V~ 4-vodičové připojení (tlačítko spíná ) zátěž Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky, halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník 1 tlačítka Funkce: prodloužení časování 1 = potenciometr časového zpoždění (určeno rovněž k dovybavení současný ch instalací s prosvětlenými tlačítky přizpůsobenými spínanému výkonu)

49 1 (0.5 ) Dimming speed 5 (10 ) (BP:T) 10 (20 ) U 230V~ (50-60Hz) O/AARM ( PROT.) Minimum U 230V~ (50-60Hz) O/AARM ( PROT.) Minimum U 230V~ (50-60Hz) O/AARM ( PROT.) Minimum U 230V~ (50-60Hz) O/AARM ( PROT.) Minimum U 230V~ (50-60Hz) Řada 15 Elektronický stmívač Master k ovládání až 32 stmívačů Slave pro stmívatelné žárovky, halogenové žárovky, úsporné zářivky a ED s pamětí nebo bez paměti Typ master slave W (15.11) - ovládání 0-10/1-10 V (15.10) - na D-lištu ČS E 60715, 35 mm 0-10 V +Yout -Yout 0-10V M +Yin 0-10V -Yin +Yin 0-10V -Yin +Yin 0-10V -Yin +Yin 0-10V -Yin Přípustné zatížení Z kontaktu při 230 V AC: 400 W - žárovky a halogenové žárovky 400 W - halogenové žárovky přes toroidní trafo 400 W - halogenové žárovky přes jádrové trafo 400 W - halogenové žárovky přes EVG 100 W - stmívatelné úsporné zářivky 100 W - stmívatelné ED (230 V AC) 100 W - stmívatelné ED s EVG (12/24 V) EVG = elektronický předřadník Master Dimmer Slave Dimmer Slave Dimmer Slave Dimmer 400 W max 400 W max 400 W max 14 6A 230V ED 100W max ED 100W max ED 100W max 3W min 3W min 3W min MASTER SAVE SAVE SAVE Slave Dimmer 400 W max ED 100W max 3W min 4 4 SAVE Master Slave 49

50 +Yout -Yout M Dimming speed 5 (10 ) (BP:T) 1 (0.5 ) 10 (20 ) Master Dimmer U 230V~ (50-60Hz) 14 6A 230V 0-10V Yin O/AARM ( PROT.) -Yin Slave Dimmer U 230V~ (50-60Hz) V Minimum 400 W max ED 100W max 3W min 4 +Yin O/AARM ( PROT.) -Yin Slave Dimmer U 230V~ (50-60Hz) V Minimum 400 W max ED 100W max 3W min 4 +Yout -Yout M Dimming speed 5 (10 ) (BP:T) 1 (0.5 ) 10 (20 ) Master Dimmer U 230V~ (50-60Hz) 14 6A 230V 0-10V Yin O/AARM ( PROT.) -Yin Slave Dimmer U 230V~ (50-60Hz) V Minimum 400 W max ED 100W max 3W min 4 +Yin O/AARM ( PROT.) -Yin Slave Dimmer U 230V~ (50-60Hz) V Minimum 400 W max ED 100W max 3W min 4 Řada 15 Elektronický stmívač Master k ovládání až 32 stmívačů Slave pro stmívatelné žárovky, halogenové žárovky, úsporné zářivky a ED s pamětí nebo bez paměti MASTER STMÍVAČ (15.10) A SAVE STMÍVAČ (15.11) MASTER STMÍVAČ (15.10) S EEKTROCKÝM TRASFORMÁTOREM EBO PŘEDŘADÍKEM ŘÍZEÍ SAVE STMÍVAČE ZDROJEM 0-10 V stmívatelný Alimentatore EVG* o Ballast V / 1-10 V 0% 100% Regolatore Regulátor 0-10 V stmívatelný Alimentatore EVG* o Ballast V / 1-10 V stmívatelný Alimentatore EVG* o Ballast V / 1-10 V 50

51 Řada 15 Elektronický stmívač Master k ovládání až 32 stmívačů Slave pro stmívatelné žárovky, halogenové žárovky, úsporné zářivky a ED s pamětí nebo bez paměti Funkce a změna funkce (Typ a 15.11) Stmívač s plynulou změnou osvětlení Typ zátěže astavení voliče světelného zdroje astavení voliče setmění Funkce 1 (bez : aposled navolená se neuchová D é nutí t ítka: O len s oupá do nebo klesá do U s m va elných sv je dáno zářivky 230 V halogenové žárovky 12/24 V halognové žárovky s elektronickým transformátorem nebo EVG stmívatelné úsporné zářivky stmívatelné ED (230 V) 12/24 V halogenové žárovky s toroidním transformátorem 12/24 V halogenové žárovky s jádrovým transformátorem (fázová regulace sestupnou hranou) (fázová regulace vzestupnou hranou) (fázová regulace vzestupnou hranou) Doporučuje se nastavit úroveň osvětlení na nejnižší hodnotu, aby se využil celý rozsah stmívání.v případě nutnosti (např. pro vyloučení velmi nízkého osvětlení) je možné nastavit vyšší úroveň osvětlení. Doporučuje se nastavit úroveň osvětlení na střední hodnotu a potom najít vhodnější hodnotu odpovídající použitému světelnému zdroji. Doporučuje se nastavit úroveň osvětlení na nejnižší hodnotu, aby se využil celý rozsah stmívání. V případě nutnosti (např. pro vyloučení velmi nízkého osvětlení) je možné nastavit vyšší úroveň osvětlení. Krátké a se Funkce 2 aposled navolená se uchová v D é nutí t ítka: O len s oupá do nebo klesá do U s m va elných sv je dáno Krátké a se Funkce 3 p í): aposled navolená len se uchová D é nutí t ítka: O len s oupá do nebo klesá do U s m va elných sv je dáno Krátké a se a naposled navolenou úrovn na n po S ka se sepne výs upn kon ak a m ka e po doby T se výs upn výkon sn na na dobu s V sn a dále pak len je 51

52 Řada 15 Elektronický stmívač Typ W / 230 V AC - ovládání 230 V AC - montáž na panel pro stmívatelné žárovky, halogenové žárovky, úsporné zářivky a ED s pamětí nebo bez paměti 3-vodičové připojení (tlačítko spíná )* 4-vodičové připojení (tlačítko spíná ) 230 V~ 230 V~ zátěž zátěž tlačítka * není dovoleno v nových instalacích EVG = elektronický předřadník tlačítka Přípustné zatížení Z kontaktu při 230 V AC: 400 W - žárovky a halogenové žárovky 300 W - halogenové žárovky přes toroidní trafo 400 W - halogenové žárovky přes EVG 150 W - stmívatelné ED (230 V AC) 150 W - stmívatelné ED s EVG (12/24 V)

53 Řada 15 Elektronický stmívač pro stmívatelné žárovky, halogenové žárovky, úsporné zářivky a ED s pamětí nebo bez paměti Funkce 1 (s pamětí): aposled navolená úroveň osvětlení se uchová v paměti. Funkce 3 (s pamětí): aposled navolená úroveň osvětlení se uchová v paměti. Dlouhé stisknutí tlačítka: Osvětlení stoupá nebo klesá každým delším stiskem v maximálně v 10 stupních mezi 100% a minimální hodnotou. Krátké stisknutí tlačítka: Střídavě zapíná a vypíná svítidlo. Při zapnutí stoupne osvětlení na naposled nastavenou hodnotu. Dalším stiskem tlačítka osvětlení klesne do vypnutí. Funkce 2 (bez paměti): Zapíná a vypíná, naposled navolená úroveň osvětlení se neuchová v paměti. Dlouhé stisknutí tlačítka: Osvětlení stoupá nebo klesá každým delším stiskem plynule mezi 100% a minimální hodnotou. Krátké stisknutí tlačítka: Střídavě zapíná a vypíná svítidlo. Při zapnutí stoupne osvětlení na naposled nastavenou hodnotu. Dalším stiskem tlačítka osvětlení klesne do vypnutí. Funkce 4 (bez paměti): Zapíná a vypíná, naposled navolená úroveň osvětlení se neuchová v paměti. Dlouhé stisknutí tlačítka: Osvětlení stoupá nebo klesá každým delším stiskem v maximálně v 10 stupních mezi 100% a minimální hodnotou. Krátké stisknutí tlačítka: Střídavě zapíná a vypíná svítidlo. Při zapnutí stoupne osvětlení na naposled nastavenou hodnotu. Dalším stiskem tlačítka osvětlení klesne do vypnutí. Dlouhé stisknutí tlačítka: Osvětlení stoupá nebo klesá každým delším stiskem plynule mezi 100% a minimální hodnotou. Krátké stisknutí tlačítka: Střídavě zapíná a vypíná svítidlo. Při zapnutí stoupne osvětlení na 100% hodnotu. Dalším stiskem tlačítka osvětlení klesne do vypnutí. 53

54 Řada 15 Elektronický stmívač pro stmívatelné žárovky, halogenové žárovky, úsporné zářivky a ED s pamětí nebo bez paměti Typ W / 230 V AC - ovládání 230 V AC - montáž na D-lištu ČS E 60715, 35 mm 230 V~ 3-vodičové připojení (tlačítko spíná )* 230 V~ 4-vodičové připojení (tlačítko spíná ) zátěž zátěž tlačítko tlačítko * není dovoleno v nových instalacích Přípustné zatížení Z kontaktu při 230 V AC: 500 W - žárovky a halogenové žárovky 100 W - stmívatelné ED (230 V AC) 500 W - halogenové žárovky s toroidním trafem 500 W - halogenové žárovky s jádrovým trafem 500 W - halogenové žárovky s EVG 100 W - stmívatelné úsporné zářivky 100 W - stmívatelné ED s EVG EVG = elektronický předřadník

55 Řada 15 Elektronický stmívač Typ pro stmívatelné žárovky, halogenové žárovky, úsporné zářivky a ED s pamětí nebo bez paměti Funkce s pamětí: naposled navolená úroveň osvětlení se uchová v paměti. Dlouhé stisknutí tlačítka: Osvětlení stoupá nebo klesá každým delším stiskem plynule mezi 100% a mnimální hodnotou. Minimální hodnota je nastavena voličem setmění. Krátké stisknutí tlačítka: Střídavě zapíná a vypíná svítidlo. Při zapnutí stoupne osvětlení naposled nastavenou hodnotu. Dalším stiskem tlačítka osvětlení klesne do vypnutí. Funkce bez paměti: naposled navolená úroveň osvětlení se neuchová v paměti. Dlouhé stisknutí tlačítka: Osvětlení stoupá nebo klesá každým delším stiskem plynule mezi 100% a mnimální hodnotou. Minimální hodnota je nastavena voličem setmění. Krátké stisknutí tlačítka: Střídavě zapíná a vypíná svítidlo. Při zapnutí stoupne osvětlení na 100% hodnotu. Dalším stiskem tlačítka osvětlení klesne do vypnutí. Typ zátěže zářivky 230 V halogenové žárovky 12/24 V halogenové žárovky s předřadníkem stmívací kompaktní zářivky stmívací ED svítivky 12/24 V halogenové žárovky s toroidním transformátorem 12/24 V halogenové žárovky s jádrovým transformátorem astavení voliče světelného zdroje s pamětí (M) bez paměti (M) astavení voliče setmění Doporučuje se nastavit úroveň setmění na nejnižší hodnotu, aby se využil celý rozsah stmívání. V případě nutnosti (např. pro vyloučení velmi nízkého osvětlení) je možné nastavit vyšší úroveň setmění. Doporučuje se nastavit úroveň setmění na střední hodnotu a potom najít vhodnější hodnotu odpovídající použitému světelnému zdroji. Doporučuje se nastavit úroveň setmění na nejnižší hodnotu, aby se využil celý rozsah stmívání. V případě nutnosti (např. pro vyloučení velmi nízkého osvětlení) je možné nastavit vyšší úroveň setmění. 55

56 Řada 15 Elektronický stmívač Typ W / 230 V AC - ovládání 230 V AC - montáž na krabice pod tlačítko pro stmívatelné žárovky, halogenové žárovky a ED s pamětí nebo bez paměti 230 V~ 3-vodičové připojení (tlačítko spíná )* 230 V~ 4-vodičové připojení (tlačítko spíná ) zátěž zátěž tlačítka * není dovoleno v nových instalacích EVG = elektronický předřadník tlačítka Přípustné zatížení Z kontaktu při 230 V AC: 100 W - žárovky a halogenové žárovky (230 V) 50 W - stmívatelné ED (230 V AC) 50 W - stmívatelné ED s EVG (12/24 V)

57 Řada 15 Elektronický stmívač pro stmívatelné žárovky, halogenové žárovky a ED s pamětí nebo bez paměti Funkce 3 (s pamětí): aposled navolená úroveň osvětlení se uchová v paměti. Typ pro montáž do krabice U typu je funkce 4(bez paměti) přednastavena. Změna funkce se provede následovně: a) Stmívač se odpojí od napájení (např. jističem v rozvodnici). b) Tlačítko se stiskne. c) Při stisknutém tlačítku se připojí (např. jističem) napájení a tlačítko se 3 s podrží. d) Při uvolnění tlačítka zasvítí svítidlo dvakrát krátce, čímž indikuje funkci 3 nebo zasvíti jedenkrát pro indikaci funkce 4. Opakováním uvedeného postupu se přepíná mezi funkcemi 3 a 4. Dlouhé stisknutí tlačítka: Osvětlení stoupá nebo klesá každým delším stiskem plynule mezi 100% a minimální hodnotou. Krátké stisknutí tlačítka: Střídavě zapíná a vypíná svítidlo. Při zapnutí stoupne osvětlení na naposled nastavenou hodnotu. Dalším stiskem tlačítka osvětlení klesne do vypnutí. Funkce 4 ((bez paměti): Zapíná a vypíná, naposled navolená úroveň osvětlení se neuchová v paměti. Dlouhé stisknutí tlačítka: Osvětlení stoupá nebo klesá každým delším stiskem plynule mezi 100% a minimální hodnotou. Krátké stisknutí tlačítka: Střídavě zapíná a vypíná svítidlo. Při zapnutí stoupne osvětlení na 100% hodnotu. Dalším stiskem tlačítka osvětlení klesne do vypnutí. 57

58 Řada 18 Č pohybová čidla Typ pro vnitřní montáž krytí: P 40 Typ pro venkovní montáž krytí: P 54 Č čidlo pohybu pro se zabudovaným nastavením úrovně osvětlení a zpožděním vypnutí V~ - 1Z /10 A /230 V AC - napájení: AC - montáž: na stěnu nebo na strop Po uběhnutí nastaveného času T se výstupní kontakt rozepne. Časování začne po posledním pohybu v prostoru zachycení. svítidla identifikovaný pohyb výstupní kontakt úroveň osvětlení nastavený práh osvětlení nastavení osvětlení nastavení zpoždění Přípustné zatížení Z kontaktu při 230 V AC: 1000 W - žárovky a halogenové žárovky 500 W - zářivky s EVG 350 W - zářivky s KVG 300 W - halogenové žárovky a ED s EVG 500 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

59 Řada 18 Č pohybová čidla Montáž a orientace Prostor zachycení , montáž na stěnu m m m ( ) m 180 prostor zachycení svisle prostor zachycení vodorovně Prostor zachycení vnitřní montáž na strop venkovní montáž na strop 59

60 Řada 18 Č pohybová a prezenční čidla Typ na strop Typ x.xxx bezpotenciálový výstup, na strop Č čidlo pohybu se zabudovaným nastavením úrovně osvětlení a zpožděním vypnutí, provedení s bezpotenciálovým výstupem - 1Z / 10 A / 230 V AC Typ do podhledu - krytí P 40 Typ x.xxx bezpotenciálový výstup, - pro vnitřní montáž do podhledu - napájení AC/DC, AC Typ x.xxx pro výšku stropů do 6 m, prezenční čidlo na strop nebo do podhledu 24 V~/=, V~ V~ svítidla svítidla nastavení doby zapnutí 30 s...35 min po poslední detekci pohybu 60 Typ 18.21/ nastavení prahu osvětlení lx Typ 18.21/ nastavení doby zapnutí 30 s...35 min po poslední detekci pohybu nastavení prahu osvětlení lx Přípustné zatížení Z kontaktu při 230 V AC: 1000 W - žárovky a halogenové žárovky 500 W - zářivky s EVG EVG = elektronický předřadník 350 W - zářivky s KVG KVG = konvenční kompenzovaný 300 W - halogenové žárovky a ED s EVG předřadník 500 W - halogenové žárovky a ED s KVG

61 Řada 18 Č pohybová a prezenční čidla Prostor zachycení 18.21, vnitřní montaž na strop, na povrch a do stropu jednotlivá montáž skupinová montáž x.xxx vnitřní montáž do stropu jako pohybové čidlo pro výšku stropů do 6 m x.xxx vnitřní montáž do stropu jako pohybové a prezenční čidlo 61

62 Řada 18 Č pohybová a prezenční čidla Vnější rozměry montáž do podhledu Č prezenční a pohybové čidlo pro prostory do 8 x 8 m, bezpotenciálový výstup V~ svítidlo montáž do stropu Typ Z / 10 A / 230 V AC - krytí P 40 - pro vniřní montáž - napájení AC montáž na strop Veškeré montážní příslušenství v univerzálním balení pro všechny způsoby montáže. 62 Přípustné zatížení Z kontaktu při 230 V AC: 1000 W - žárovky a halogenové žárovky 500 W - zářivky s EVG 350 W - zářivky s KVG 300 W - halogenové žárovky a ED s EVG 500 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

63 Řada 18 Č pohybová a prezenční čidla Prostor zachycení u

64 Řada 18 Č pohybová a prezenční čidla Vnější rozměry montáž do podhledu Č prezenční a pohybové čidlo pro prostory do 8 x 8 m, bezpotenciálový výstup V~ svítidlo montáž do stropu Typ Z / 10 A / 230 V AC - krytí P 40 - pro vniřní montáž - napájení AC montáž na strop Veškeré montážní příslušenství v univerzálním balení pro všechny způsoby montáže. 64 Přípustné zatížení Z kontaktu při 230 V AC: 1000 W - žárovky a halogenové žárovky 500 W - zářivky s EVG 350 W - zářivky s KVG 300 W - halogenové žárovky a ED s EVG 500 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

65 Řada 18 Č pohybová a prezenční čidla Prostor zachycení u Prostor zachycení u

66 Řada 18 Č pohybová a prezenční čidla Vnější rozměry montáž do SDK stěny Č čidlo pohybu na stěnu s úhlem zachycení 180 pro prostor s poloměrem do 9 m, bezpotenciálový výstup Typ Z / 10 A / 230 V AC - krytí P 40 - pro vniřní montáž - napájení AC V~ svítidlo montáž do stěny Veškeré montážní příslušenství v univerzálním balení pro všechny způsoby montáže. 66 Přípustné zatížení Z kontaktu při 230 V AC: 1000 W - žárovky a halogenové žárovky 500 W - zářivky s EVG 350 W - zářivky s KVG 300 W - halogenové žárovky a ED s EVG 500 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník

67 Řada 18 Č pohybová a prezenční čidla Schéma paralelního zapojení 18.01/11 Schéma paralelního zapojení 18.21/ V~ V~ svítidla svítidla Upozornění: Je nutné dodržet připojení a na označené svorky. 67

68 Řada 18 Č pohybová a prezenční čidla Schéma paralelního zapojení 18.01/11 a 18.21/ V~ svítidla Upozornění: Je nutné dodržet připojení a na označené svorky. 68

69 Řada 20 Krokové spínače modulární zapojení krokového jednopólového relé se stejným napětím na cívce i kontaktech pro ovládání neprosvětlenými tlačítky Typ Z / 16 A / 250 V AC - napájení AC nebo DC - na D-lištu ČS E TH V~ V= tlačítka Typ Počet kroků Postup kroků Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky a halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník svítidla zzz.4000 zzz = st napětí viz schéma xxx.4000 xxx = ss napětí viz schéma 69

70 Řada 20 Krokové spínače modulární zapojení krokového jednopólového relé se stejným napětím na cívce i kontaktech pro ovládání až 15 prosvětlenými tlačítky Typ Z / 16 A / 250 V AC - napájení AC nebo DC - na D-lištu ČS E TH V~ V= Typ Počet kroků Postup kroků Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky a halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník modul pro ovládání až 15 prosvětlenými tlačítky prosvětlená tlačítka svítidla zzz.4000 zzz = st napětí viz schéma xxx.4000 xxx = ss napětí viz schéma

71 Řada 20 Krokové spínače modulární zapojení krokového jednopólového relé s rozdílným napětím na cívce a kontaktech pro ovládání neprosvětlenými tlačítky Typ Z / 16 A / 250 V AC - napájení AC nebo DC - na D-lištu ČS E TH V~ V= Typ Počet kroků Postup kroků V~ V= Přípustné zatížení Z kontaktu při 230 V AC: 2000 W - žárovky a halogenové žárovky 1000 W - zářivky s EVG 750 W - zářivky s KVG 400 W - halogenové žárovky a ED s EVG 800 W - halogenové žárovky a ED s KVG EVG = elektronický předřadník KVG = konvenční kompenzovaný předřadník tlačítka svítidla zzz.4000 zzz = st napětí viz schéma xxx.4000 xxx = ss napětí viz schéma 71
