1 N-SL-980 Návod k použití

2 Před použitím CT-850K přečtěte pečlivě tento návod. Obsah Funkce a vlastnosti 2 Před použitím 3 Názvy částí 5 Upozornění 6 Teplota 10 Výměna topných elementů 10 Specifikace 12 1

3 Funkce a vlastnosti Elektrostaticky odolný design je velmi bezpečný pro komponenty a zabraňuje aby PCB desky byly poškozeny. RTD sensorové ovládání teploty společně s originálním Japonským zahřívacím elementem. Variabilní trysky pro opravy různých druhů obvodů SMD. Nastavitelné množství vzduchu a teploty. Vypnutí napájení, auto chladící systém se zapína na dobu jedné minuty a prodlužuje životnost jádra a držáku. 2

RTD sensorové ovládání teploty společně s originálním Japonským zahřívacím elementem.

4 Před provozem 1. Nastavení optimální teploty a toku vzduchu Před započetím práce, pokud si nejste jisti jaká by měla být teplota a tok vzduchu, doporučujeme aby jste přednastavili teplotu na nízký stupeň a tok vzduchu v rozsahu 4 až 5 stupnice. Během odpájení, můžete zvolit optimální teplotu pokud se pájka neuvolňuje. Poznámka: Teplota je ovlivňována nastavením toku vzduchu, pokud tok vzduchu snížíte, teplota se zvýší. 2. Zvolte odpovídající drát Vytahovače, který odpovídá velikosti IO. V závislosti na velikosti IO můžete zvolit přiložený S drát (14mm) nebo L drát (30mm). Zvolte odpovídající drát pro nadzvednutí IO. 3. Volby trysky, která odpovídá velikosti IO. Přiložte trysku pokud trubka i tryska jsou studené. Pokud jsou horké, zkontrolujte jestli knoflík ovládání teploty je nastaven na 1.

vzduchu v rozsahu 4 až 5 stupnice. Během odpájení, můžete zvolit optimální teplotu pokud se pájka neuvolňuje.

5 Připojení trysky 1. Povolte šroubek na trysce 2. Nasaďte trysku jak je zobrazeno na obr. str.4. orig. Nepoužívejte sílu ani navytahujte trysku za konec kleštěmi. Také nepřitahujte šroubek příliš silně. 4

6 Názvy částí Topná lampa (lampa se zapíná a vypíná když topný element je nebo není pod proudem) Ovládání teploty (odkazujeme na kapitolu ovládání teploty). Spínač napájení (zapnutím se začne zahřívat topná lampa a spustí se dodávka vzduchu). Viz obr. str.5 originálu Příslušenství Vytahovač...1 kus Vytahovač drát...1 kus Tryska...4 kusy 5

Spínač napájení (zapnutím se začne zahřívat topná lampa a spustí se dodávka vzduchu).

7 Opatření 1. Teplotní ochrana Kvůli bezpečnosti, pokud by došlo k překročení určité teploty, jenotka by měla automaticky vypnout napájení. Pokud teplota poklesne na bezpečnou úroveň, napájení je opět automaticky zapnuto. Vypněte spínač napájení a zchlaďte kovový držák. Potom, pokud pokračujete v práci, snižte nastavení teploty nebo zvyšte proud vzduchu. Pokud byla spuštěna teplotní ochrana a vy si nepřejete pokračovat v práci, ujistěte se, že je vypnut spínač napájení. 2. Pozor- práce s vysokou teplotou Nepoužívejte jednotku 850K blízko vznítitelných plynů, papíru nebo jiných hořlavých materiálů. Jak tryska tak zahřátý vzduch jsou extrémně horké a mohou způsobit bolestivé popáleniny. Nikdy se nedotýkejte horké trubky a nedovolte aby horký vzduch foukal na vaši kůži. Příležitostně, kovový držák může emitovat bílý kouř, ale ten se brzy rzptýlí. 3. Po použití se ujistěte, že jednotka zchladla Po vypnutí napájení, po krátký čas jednotka automaticky fouká studený vzduch přes kovový držák. Neodpojujte jej během chladícího procesu. 4. Nikdy jednotku prudce nepokládejte Trubkový držák obsahuje krystaly skla, které se mohou roztříštit prudkým nárazem jednotky. 5. Nikdy nerozebírejte čerpadlo. 6. Odpojte přívod pokud jednotku nepoužíváte po delší čas. Pokud je do jednotky připojen napájecí kabel, jednotka má malý odběr energie i přesto, že je vypnuto napájení. Pokud nepoužíváte jednotku po delší čas, odpojte napájecí kabel ze sítě. 6

Potom, pokud pokračujete v práci, snižte nastavení teploty nebo zvyšte proud vzduchu.

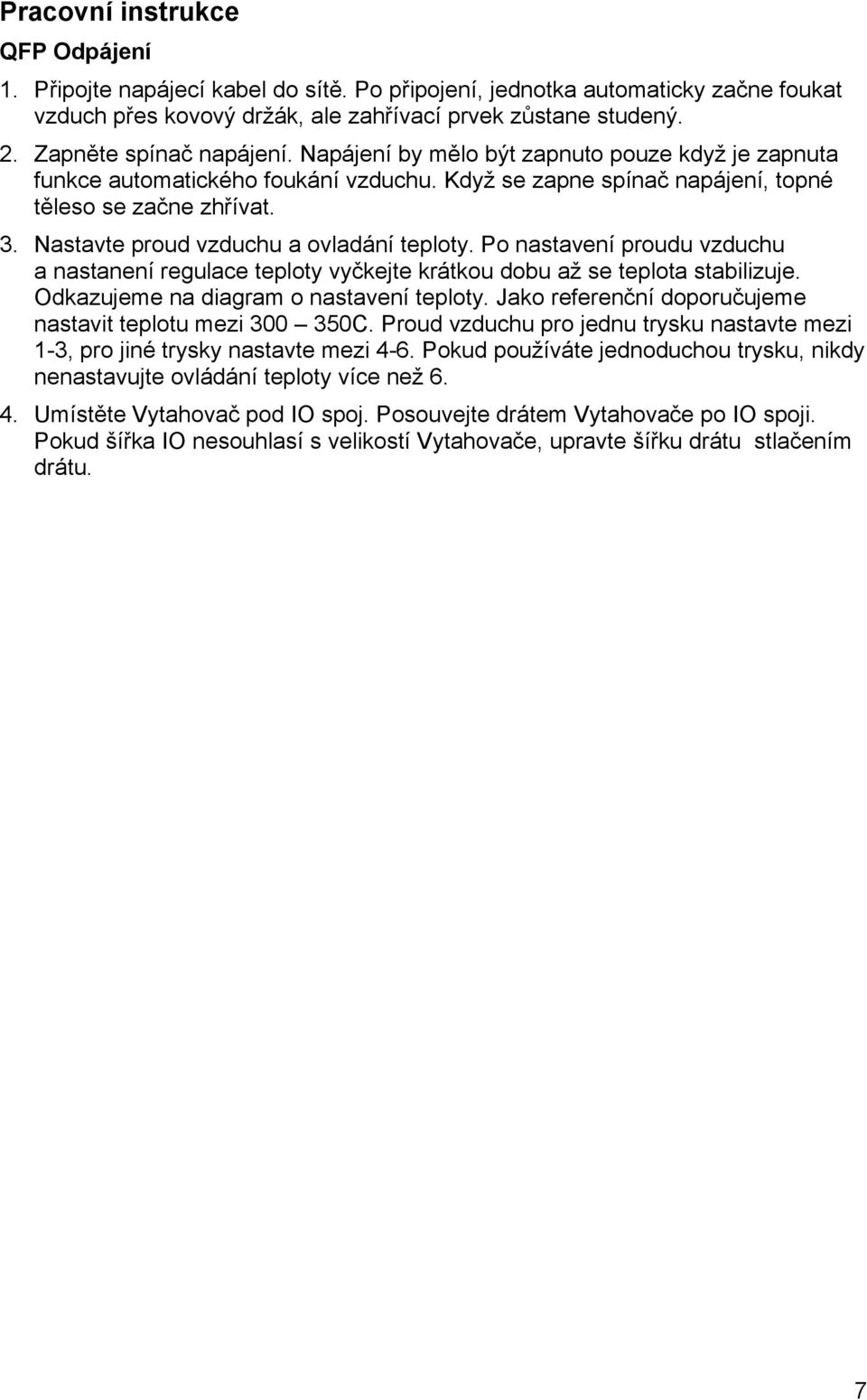

8 Pracovní instrukce QFP Odpájení 1. Připojte napájecí kabel do sítě. Po připojení, jednotka automaticky začne foukat vzduch přes kovový držák, ale zahřívací prvek zůstane studený. 2. Zapněte spínač napájení. Napájení by mělo být zapnuto pouze když je zapnuta funkce automatického foukání vzduchu. Když se zapne spínač napájení, topné těleso se začne zhřívat. 3. Nastavte proud vzduchu a ovladání teploty. Po nastavení proudu vzduchu a nastanení regulace teploty vyčkejte krátkou dobu až se teplota stabilizuje. Odkazujeme na diagram o nastavení teploty. Jako referenční doporučujeme nastavit teplotu mezi C. Proud vzduchu pro jednu trysku nastavte mezi 1-3, pro jiné trysky nastavte mezi 4-6. Pokud používáte jednoduchou trysku, nikdy nenastavujte ovládání teploty více než Umístěte Vytahovač pod IO spoj. Posouvejte drátem Vytahovače po IO spoji. Pokud šířka IO nesouhlasí s velikostí Vytahovače, upravte šířku drátu stlačením drátu. 7

Nastavte proud vzduchu a ovladání teploty. Po nastavení proudu vzduchu a nastanení regulace teploty vyčkejte krátkou dobu až se teplota stabilizuje. Odkazujeme na diagram o nastavení teploty.

9 5. Tavení pájky Držte trysku nasazenou na držák těsně nad IO ale nedotýkejte se IO až horký vzduch roztaví pájku. Buďte opatrní a nedotýkejte se vývodů IO tryskou. 6. Vyjměte IO. Když se pájka roztaví vyjměte IO pomocí Vytahovače. 7. Vypněte napájení Po vypnutí zdroje, funkce automatického foukání vzduchu spustí proudění vzduchu do držáku a by se zchladilo jak topné těleso tak držák. Neodpojujte spojku během chladícího procesu. V případě, že nebudete jednotku používat po delší čas, odpojte spojku. 8. Odstraňte zbývající pájku Po odejmutí IO, odstraňte zbývající pájku tamponem nebo sadou na odstranění pájky. Poznámka: V případě SOP, PLCC, odstranění pájky použitím pinzet, atp. 8

Vypněte napájení Po vypnutí zdroje, funkce automatického foukání vzduchu spustí proudění vzduchu do držáku a by se zchladilo jak topné těleso tak držák.

10 QFP pájení 1. Použijte pájecí pastu Použijte odpovídající množství pájecí pasty a umístěte SMD na PWB. 2. Předehřátí SMD Viz obr, Fig. 1 str. 9. originálu 3. Pájení Nahřejte konce vodičů Viz obr. Fig.2 str 9 originálu 4. Čištění Po ukončení pájení, odstraňte zbytek pájecí pasty. Poznámka: Pokud jste se rozhodli pájet horkým vzduchem, je dobré vědět, že mohou vznikat defekty jako kapky pájky nebo pájecí můstky. Doporučujeme po pájení stav velmi pečlivě prozkoumat. 9

Čištění Po ukončení pájení, odstraňte zbytek pájecí pasty.

11 Přenosový graf teploty Kritéria testu: (A1124) Měřeno a zaznamenáno v bodu 3mm od trysky. Teplota místnosti 23C. A1124 Jeden (průměr 2,5) Viz obr. str.10. originálu Výměna topné části 1. Odšroubujte šroubky a sejměte trubku. Odšroubujte 3 šroubky (Fig 1-1,2,3), které drží rukojet a sejměte jádro trubky. 2. Otevřete rukojeť. Odpojte zemnící vodič a sejměte trubičku. V trubičce jsou skleněné krystaly a tepelná izolace. Nepoškoďte je. 3. Vyjměte topný element. Odpojte svorku a vyjměte topný element. 10

Odšroubujte 3 šroubky (Fig 1-1,2,3), které drží rukojet a sejměte jádro trubky. 2. Otevřete rukojeť.

12 4. Vložte nový topný element Buďte velmi opatrní při manipulaci. Nepoškrábejte drát topného elementu. Vložte nový topný element a připojte svorku. Připojte zemnící vodič po instalaci nového topného elementu. Složte zpět rukojeť v opačném sledu než při rozebírání. Vložte výběžek na rukojeti do otvoru na trubičce. Vyměnitelné části Číslo části Název kovový topný element Silikonová vzduchová trubička Plastikové držadlo kovová trubka vzduchové čerpadlo ovládání PWB nárazu odolná podložka vzduchového čerpadla 11

Vložte výběžek na rukojeti do otvoru na trubičce.

13 Vlastnosti Napětí: Spotřeba: Vzduchové čerpadlo: Tok vzduchu: Spotřeba čerpadla: Topný element: Teplota horkého vzduchu: 220V AC, 50/60Hz 285W membránové čerpadlo 0,3 až 24L/min, plynulé nastavení 35W 250W, kovový topný element C, plynulé nastavení Poznámka: 1. Před použitím jednotky připojte ochranný elektrostatický zemnící vodič. 2. Pokud máte při provozu jakýkoliv problém, přečtěte pečlivě ještě jednou návod. 3. Nepokoušeje se demontovat jednotku nebo něco měnit. protože hrozí nebezpečí vysokého napětí. 4. Nepoškozujte ochranu proti rozebrání. Jinak ztratíte nárok na záruku. 5. Nevkládejte žádné kovové předměty do krytu na přední straně kovového držáku. Může to způsobit poškození topného elementu. 6. Pokud máte s jednotkou potíže a přestala pracovat, prosím kontaktujte vašeho dodavatel. 12

3. Nepokoušeje se demontovat jednotku nebo něco měnit. protože hrozí nebezpečí vysokého napětí. 4. Nepoškozujte ochranu proti rozebrání. Jinak ztratíte nárok na záruku. 5.
