Tlaková řídící jednotka EASY CON. Návod k instalaci, obsluze a provozu

Transkript

1 Tlaková řídící jednotka EASY CON Návod k instalaci, obsluze a provozu

2 vydáno: červenec 2010 TPtrade s.r.o. obchodní společnost IČ: DIČ: CZ

3 Obsah 1.Všeobecné informace Symboly používané v Návodu Bezpečnost Instalace a inspekce výrobku Nedodržení bezpečnostních pokynů Neautorizované zásahy do výrobku a použití náhradních dílů Nesprávné použití Doprava a skladování výrobku Použití Technické parametry Montáž a instalace jednotky Elektrické zapojení jednotky Popis provozních režimů Uvedení do provozu Provoz Opravy Likvidace zařízení Provozní poruchy, příčiny a jejich odstranění Záruční podmínky ES prohlášení o shodě...11 Záruční list...12 Návod k instalaci a provozu tlakové řídící jednotky EASY CON -1-

4 1. Všeobecné informace Návod k instalaci a obsluze (dále jen Návod) je součástí výrobku a musí být k dipozici v místě jeho instalace a provozu. Nedovolené zásahy do výrobku, včetně nedodržení pokynů uvedených v tomto dokumentu a relevantních zákonem předepsaných norem při jeho instalaci, provozu a manipulaci s ním, jsou považovány za porušení záručních podmínek. Návod se vztahuje k typu a verzi výrobku, s nímž byl dodán a zahrnuje bezpečnostní normy platné k datu tisku dokumentu, který je uveden na vnitřní straně obálky. 2. Symboly používané v Návodu Odstavce obsahující důležité pokyny v Návodu jsou označeny níže uvedenými symboly, jejichž význam je následující: 3. Bezpečnost Obecné nebezpečí: Nerespektování těchto pokynů může vést k ohrožení zdraví osob. Nebezpečí přítomnosti el. napětí: Pokyny při jejichž neodborném vykonávání může dojít ke zranění či ohrožení života elektrickým proudem. Důležitá informace: Nerespektování těchto pokynů může vést k poškození či zničení výrobku. Před instalací tlakové řídící jednotky EASY CON je nutné pečlivě prostudovat Návod. Instalace a provoz jednotky a manipulace s ní vyžadují odborný přístup a jsou dále podmíněny splněním všech zákonem předepsaných norem včetně všeobecně platných bezpečnostních pokynů. 3.1 Instalace a inspekce výrobku Instalace a inspekce výrobku musí být provedena autorizovanou osobou s příslušnou kvalifikací. Tato osoba musí rovněž pečlivě prostudovat Návod. Veškeré instalační a inspekční práce musejí být prováděny při odpojeném napájecím elektrickém napětí. Před instalací jednotky se přesvědčte na výrobním štítku, že se jedná o typ, který jste objednali. Dále se ujistěte, že frekvence a velikost napájecího napětí stanovené na výrobním štítku odpovídají připojovanému napětí. -2- Návod k instalaci a provozu tlakové řídící jednotky EASY CON

5 3.2 Nedodržení bezpečnostních pokynů Nedodržení bezpečnostních pokynů uvedených v Návodu může vést ke zranění osob a k poškození výrobku. 3.3 Neautorizované zásahy do výrobku a použití náhradních dílů Jakékoliv zásahy do výrobku jsou možné jen po dohodě s výrobcem. Pouze použití originálních náhradních dílů zaručuje dokonalou bezpečnost a funkčnost výrobku. Jakékoliv neautorizované zásahy do výrobku jsou považovány za porušení záručních podmínek. 3.4 Nesprávné použití Bezpečnost při provozu výrobku je garantována pouze při jeho standardním využíváni dle kap. 5. Použití. Provozní parametry musí vždy být udržovány v předepsaných rozsazích, které jsou uvedeny v kap. 6. Technické parametry. 4. Doprava a skladování výrobku Výrobek by měl zůstat v originálním obale, ve kterém byl dodán, až do začátku montáže. V průběhu vybalování je třeba dbát na použití opatrné a jen nezbytně nutné manipulace, která nezpůsobí nadměrné namáhání. Výrobek je opatřen výrobním štítkem, který by měl zůstat v místě jeho instalace. Výrobek je nutné skladovat v suchém prostředí při teplotách 5 C až +30 C. Výrobek nelze skladovat na přímém slunci. Jeho poloha při skladování nesmí vyvolávat nadměrné namáhání. 5. Použití Tlaková řídící jednotka EASY CON je určena pro systémy domácích vodáren k udržování konstantního tlaku vody bez nutnosti použití tlakových nádob. Jednotka EASY CON se vyznačuje následujícími vlastnostmi: automatické zapínání a vypínaní čerpadla udržování konstantního tlaku ve výtlačném potrubí ochrana proti běhu čerpadla na sucho vhodné pro připojení k běžně používaným značkám čerpadel Jednotka je určeno pro čerpání čisté vody, která nesmí obsahovat pevné částice. Teplota vody nesmí překročit teplotu 60 C. Jednotka se nesmí nikdy používat k čerpaní mořské vody, hořlavých a výbušných kapalin. Návod k instalaci a provozu tlakové řídící jednotky EASY CON -3-

6 6. Technické parametry Napájecí napětí 1~ 220 V / 50 Hz Max. proud 10 A Max. výkon připojeného čerpadla 0.75 kw Min. / max. provozní tlak 2.8 / 6 bar Rozměr hrdel sání a výtlaku 1'' Maximální teplota čerpané vody 60 C -4- Návod k instalaci a provozu tlakové řídící jednotky EASY CON

7 7. Montáž a instalace jednotky Při montáži tlakové řídící jednotky EASY CON (EC) se řiďte pokyny uvedenými ve schématu níže na obrázku 7.1. Obr. 7.1: Schéma a pokyny ke správné montáži jednotky EASY CON Návod k instalaci a provozu tlakové řídící jednotky EASY CON -5-

8 Při montáži dbejte zejména na následující pokyny: Tlaková řídící jednotka smí být nainstalována pouze do svislého výtlačného potrubí. Tlaková řídící jednotka musí být nainstalována tak, aby smysl šipek na vstupním a výstupním hrdle odpovídal směru čerpání vody. Vodovodní kohoutek nesmí být nikdy umístěn do potrubí mezi tlakovou řídící jednotkou a čerpadlem. Vodní sloupec mezi tlakovou řídící jednotkou a vodovodním kohoutkem nesmí být vyšší než 15m. Pro snížení vodního sloupce umístěte jednotku výše vzhledem k čerpadlu. Před uvedením do provozu se ujistěte, že čerpadlo je řádně zalito. 7.1 Elektrické zapojení jednotky Nesprávné provedení elektrického připojení elektromotoru může mít za následek smrt. Elektrická instalace musí být provedena dle obrázku 7.2 autorizovanou osobou s příslušnou kvalifikací. Veškeré související úkony musí být prováděny při odpojeném napájecím elektrickém napětí. Při elektrické instalaci musí být splněny všechny zákonem předepsané normy včetně všeobecně platných bezpečnostních pokynů. Napájecí napětí a proud musí odpovídat údajům uvedených v Návodech a na výrobním štítku. Elektrická připojení musí být provedena ve schodě s údaji uvedenými v Návodech a na výrobních štítcích elektromotoru, dále pak ve shodě s údaji spínací skříně a dalších použitých zařízení. Elektrické zapojení musí vždy zahrnovat připojení zemnícího vodiče, který nesmí být nikdy odpojen. Napájecí elektrický okruh musí být oddělen jističem o max. proudu 1éA. Je-li nutné použít prodlužovacích vodičů musí splňovat normy DIN nebo DIN El. zástrčka a kabel musí být chráněny před vodou a vlhkostí a musí být vždy vizuálně zkontrolovány před spuštěním. -6- Návod k instalaci a provozu tlakové řídící jednotky EASY CON

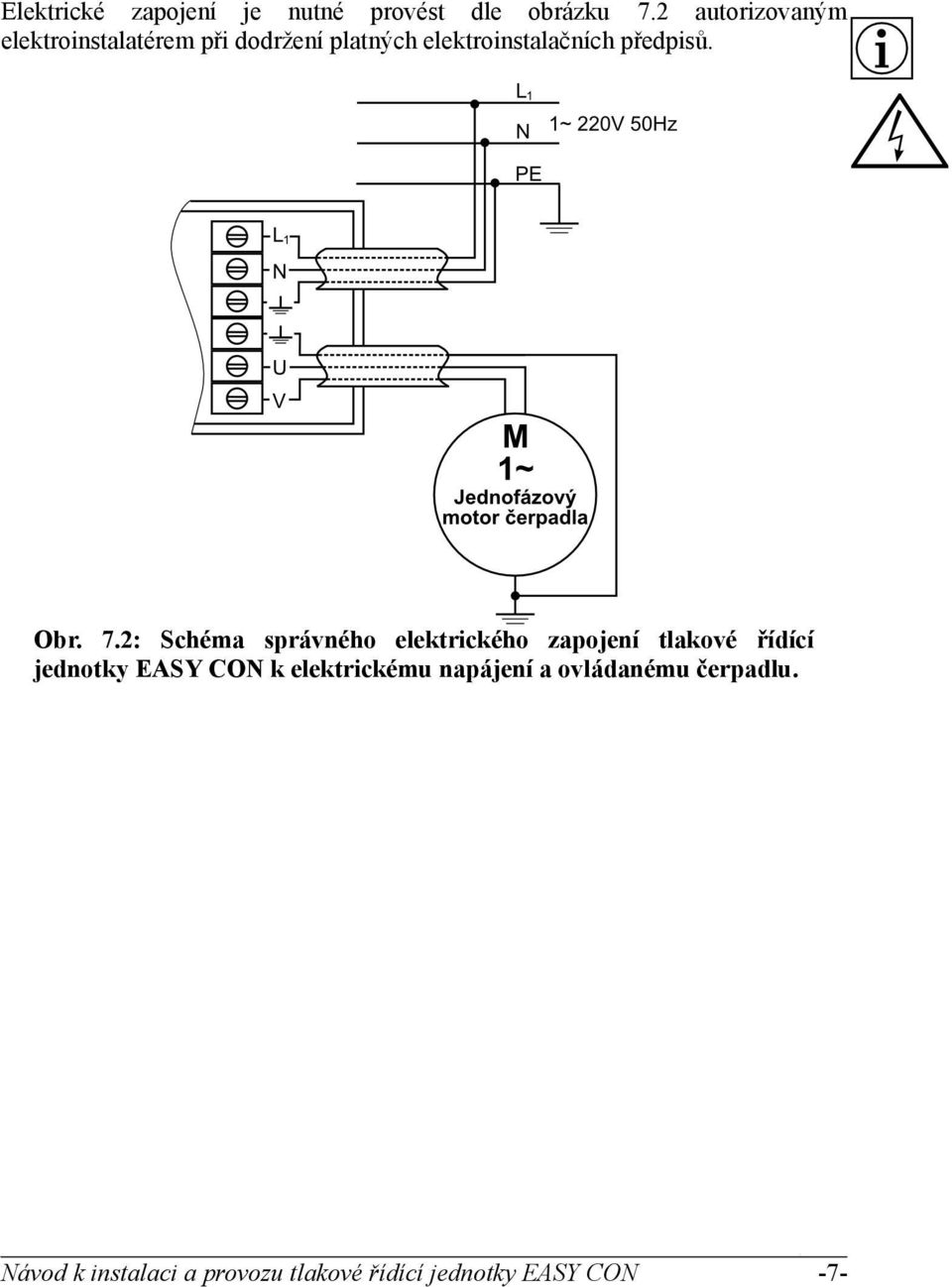

9 Elektrické zapojení je nutné provést dle obrázku 7.2 autorizovaným elektroinstalatérem při dodržení platných elektroinstalačních předpisů. Obr. 7.2: Schéma správného elektrického zapojení tlakové řídící jednotky EASY CON k elektrickému napájení a ovládanému čerpadlu. Návod k instalaci a provozu tlakové řídící jednotky EASY CON -7-

10 8. Popis provozních režimů Provozní režimy systému jsou indikovány třemi diodami na předním panelu tlakové řídící jednotky EASY CON. Jejich popis je uveden níže v tabulce Čerpadlo běží Zelená dioda napájení jednotky (Power on) svítí spolu se žlutou diodou - čerpadlo zapnuté (Pump on). Čerpadlo zůstane zapnuté několik sekund dokud se v systému nevytvoří požadovaný tlak. 2. Pohotovostní režim Svítí pouze zelená dioda napájení jednotky (Power on). Čerpadlo je vypnuté a připravené reagovat na signály systému tlakové řídící jednotky. V okamžiku otevření vodovodního kohoutku jednotka EASY CON spustí čerpadlo a ponechá jej v běhu, dokud bude kohoutek otevřen. Po uzavření systému dojde k ustálení tlaku v sytému, který poté přejde opět do pohotovostního režimu. 3. Chyba v systému V případě, že svítí červena dioda porucha (Failure), došlo v systému k chybě a dojde k okamžitému zastavení čerpadla. Jakmile dojde k odstranění chyby, uživatel musí stisknout tlačítko Restart, čímž dojde k přepnutí systému do standardních režimů 1 nebo 2. Jestliže dojde k výpadku napájení, systém se restartuje automaticky. Tab. 1: Pracovní režimy tlakové řídící jednotky EASY CON. 9. Uvedení do provozu Uvedení do provozu podléhá pokynům uvedeným v návodu pro použité čerpadlo. Před uvedením do provozu je potřeba dbát zejména na dostatečné naplnění čerpadla vodou. -8- Návod k instalaci a provozu tlakové řídící jednotky EASY CON

11 10. Provoz Čerpadlo nevyžaduje zvláštní údržbu, je-li provozováno za podmínek předepsaných Návodem. Dopravní výška, výkon čerpadla a příkon elektromotoru by měly být kontrolovány v pravidelných intervalech. Při provozu čerpadla je třeba respektovat předpisy místních vodárenských úřadů. Při spouštění čerpadla a v průběhu čerpaní nesmí být žádné osoby přítomny v čerpané kapalině a ani se jí dotýkat. Při nebezpečí mrazu je potřeba čerpadlo, nádrž a potrubí vyprázdnit. V případě delší odstávky čerpadla by mělo být čerpadlo důkladně propláchnuto, vypuštěno a uloženo v suchu. Před opětovným spuštěním je potřeba nejprve zkontrolovat, zda se čerpadlo otáčí normálně. 11. Opravy Jakékoliv zásahy do výrobku jsou možné pouze po dohodě s výrobcem. Pouze použití originálních náhradních dílů zaručuje dokonalou bezpečnost a funkčnost výrobku. Jakékoliv neautorizované zásahy do výrobku jsou považovány za porušení záručních podmínek. 12. Likvidace zařízení Při likvidaci zařízení je nutné respektovat národní normy a zákonem předepsané předpisy o životním prostředí a likvidaci odpadu. V případě sešrotování zařízení, je nutné postupovat podle diferencovaného sběru, což znamená respektovat rozdílnost použitých materiálů a jejich složení. Při diferencovaném sběru je třeba se obrátit na odborné firmy. 13. Provozní poruchy, příčiny a jejich odstranění Příznaky poruch Možné příčiny 1. Čerpadlo se nezapíná a) Poškozená elektronická deska jednotky EASY CON. b) Odpojené el. napájení. c) Čerpadlo je zablokované či porouchané. Návod k instalaci a provozu tlakové řídící jednotky EASY CON -9-

12 2. Čerpadlo se nevypíná. 3. Čerpadlo se střídavě zapíná a vypíná. 14. Záruční podmínky d) Poškozená nebo zkorodovaná elektrická spojení. a) Poškozená elektronická deska jednotky EASY CON. b) Snímač průtoku je zablokován v horní poloze. c) Tlačítko restart je zablokované. d) Čerpadlo nezajišťuje dostatečný tlak. e) V potrubí dochází k úniku vody, který je vyšší než 0.6 l/min. a) Poškozená elektronická deska jednotky EASY CON. b) Čerpadlo nezajišťuje dostatečný tlak. e) V potrubí dochází k úniku vody, který je vyšší než 0.6 l/min. Na výrobek je poskytována záruka v délce dvou let od data prodeje uvedeného na záručním listě. Záruku na závady a poruchy lze uplatnit pouze za následujících podmínek: závady a poruchy vzniknou důsledkem nesprávné výroby či konstrukce výrobku a použitím nevhodného či defektního materiálu při instalaci a provozu výrobku budou dodrženy pokyny uvedené v Návodu servis a opravy budou prováděny dovozcem nebo servisním firmou doporučenou dovozcem při opravě budou použity originální díly dodané výrobcem Záruku nelze poskytnou v případech, že k závadě došlo za následujících podmínek: nesprávná instalace, obsluha a provoz, které jsou v rozporu s pokyny uvedenými v Návodu a se zákonem předepsanými normami včetně všeobecně platných bezpečnostních pokynů neoprávněné zásahy do výrobku opotřebení funkčních častí výrobku při čerpání kapaliny, která nesplňuje požadavky uvedené v kap. 5 Záruka je omezena výše uvedenými podmínkami a nevztahuje se na škody způsobené osobám, na věcech a majetku Návod k instalaci a provozu tlakové řídící jednotky EASY CON

13 15. ES prohlášení o shodě Rok, v němž byl výrobek opatřen CE 2010 Obchodní název výrobce ES PROHLÁŠENÍ O SHODĚ č. TP 01 EC-220 Obchodní název dovozce a distributora HUNG PUMP INDUSTRIAL CO., LTD. NO.16 Lien-Ming Street Ba-De City Taoyuan Taiwan R.O.C. TPtrade s.r.o. Kohoutových 698/ Praha 5, Jinonice IČO: Popis výrobku Tlaková řídící jednotka Zvláštní podmínky použití výrobku Odstředivá čerpadla jsou určeny k použití jako domácí vodárny pro dům a zahradu. Nesmí být použity k čerpání hořlavých a výbušných kapalin. Směrnice EU 2006/95/EC Technické normy EN :2002+A11:2004+A1:2004+A12:2006+A2:2006+A13 :2008 ; EN :2003+A1:2004 Domácí a podobné elektrické spotřebiče: Část 1: obecné požadavky Část 2-42: Specifické požadavky na čerpadla Název a adresa autorizované osoby Standard-Tech Co., Ltd, No.11 Caipin Road, GZ Science City, Tianhe, Guangzhou , China, Tel: (86) Osoba mající zmocnění k podpisu za výrobce... Marek Heller jednatel společnosti TPtrade s.r.o Návod k instalaci a provozu tlakové řídící jednotky EASY CON -11-

14 Záruční list ÚDAJE VYPLNÍ PRODEJCE PŘI PRODEJI TYP ČERPADLA:... VÝROBNÍ ČÍSLO ČERPADLA: datum převzetí výrobku kupujícím... razítko a podpis FIRMA ZODPOVĚDNÁ ZA INSTALACI ČERPADLA S JEDNOTKOU... datum instalace... jméno, razítko, podpis a adresa firmy FIRMA ZODPOVĚDNÁ ZA ELEKTROINSTALACI JEDNOTKY... datum instalace ZÁRUČNÍ PODMÍNKY JSOU UVEDENY NA DALŠÍ STRANĚ:... jméno, razítko, podpis a adresa firmy -12- Návod k instalaci a provozu tlakové řídící jednotky EASY CON

15 ZÁRUČNÍ PODMÍNKY: ZÁRUČNÍ DOBA JE 24 MĚSÍCŮ OD DATA PRODEJE. Reklamace uplatněná ve stanovené lhůtě bude uznána jen za následujících podmínek: bude předložen řádně vyplněný záruční list s potvrzením prodejce o prodeji a jeho datu uskutečnění a s potvrzením o provedení odborné elektroinstalace způsobilou firmou (neplatí pro výrobky s napájecím kabelem zakončeným elektrickou zástrčkou) závady a poruchy vznikly důsledkem nesprávné výroby či konstrukce výrobku a použitím nevhodného či defektního materiálu při instalaci a provozu výrobku byly dodrženy pokyny uvedené v Návodu výrobek byl zajištěn proti přetížení a běhu na sucho Záruka se nevztahuje na závady vzniklé důsledkem přirozeného opotřebení při provozu, vnějšími příčinami či při dopravě. Výrobce a distributor neodpovídá za škody a náklady vzniklé v souvislosti s uplatněním záruky. Kupující uplatní reklamaci u prodejce, u kterého výrobek zakoupil, nebo u autorizovaného servisního střediska. Záznam o provedení záruční opravy bude uveden na tomto záručním listu v záznamové tabulce. Záznam musí obsahovat datum uplatnění nároku na opravu a datum převzetí opraveného výrobku kupujícím, nejpozději však doba, kdy je kupující povinen výrobek převzít. Záruční doba se prodlužuje o dobu, která uplynula mezi datem uplatnění nároku na opravu a datem povinného převzetí výrobku kupujícím. Není-li při opravě nalezena závada, na kterou se vztahuje záruka, je kupující povinen uhradit náklady na dopravu a výkon servisního střediska. Záruka se nevztahuje na závady vzniklé při dopravě či manipulaci s výrobkem. Záruční list musí být řádně vyplněn ihned při prodeji nesmazatelným způsobem. Neúplný a neoprávněně pozměněný (přepsaný) záruční list je neplatný. Záznam o servisním pracovišti a provedených záručních opravách Datum Popis reklamované závady, servisní úkon, organizace, razítko Návod k instalaci a provozu tlakové řídící jednotky EASY CON -13-

16 Záznam o servisním pracovišti a provedených záručních opravách Datum Popis reklamované závady, servisní úkon, organizace, razítko -14- Návod k instalaci a provozu tlakové řídící jednotky EASY CON

17 Návod k instalaci a provozu tlakové řídící jednotky EASY CON -15-

18 -16- Návod k instalaci a provozu tlakové řídící jednotky EASY CON
