1 Тепловой насос Dikin Altherm, использующий теплоту грунта русский

2 CE DECLARATION OF CONFORMITY CE DECLARACION DE CONFORMIDAD CE DECLARAÇÃO DE CONFORMIDADE CE ERKLÆRING OM SAMSVAR CE IZJAVA O USKLAĐENOSTI CE IZJAVA O SKLADNOSTI CE ATITIKTIES DEKLARACIJA CE KONFORMITÄTSERKLÄRUNG CE DICHIARAZIONE DI CONFORMITA CE ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ CE ILMOITUS YHDENMUKAISUUDESTA CE MEGFELELŐSÉGI NYILATKOZAT CE VASTAVUSDEKLARATSIOON CE ATBILSTĪBAS DEKLARĀCIJA CE DECLARATION DE CONFORMITE CE ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE OVERENSSTEMMELSESERKLÆRING CE PROHLÁŠENÍ O SHODĚ CE DEKLARACJA ZGODNOŚCI CE ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ CE VYHLÁSENIE ZHODY CE CONFORMITEITSVERKLARING CE FÖRSÄKRAN OM ÖVERENSTÄMMELSE CE DECLARAŢIE DE CONFORMITATE CE UYGUNLUK BEYANI Dikin Europe N.V declres under its sole responsiility tht the equipment to which this declrtion reltes: erklärt uf seine lleinige Verntwortung dß die Ausrüstung für die diese Erklärung estimmt ist: déclre sous s seule responsilité que l'équipement visé pr l présente déclrtion: verklrt hierij op eigen exclusieve verntwoordelijkheid dt de pprtuur wrop deze verklring etrekking heeft: declr jo su únic responsilidd que el equipo l que hce referenci l declrción: dichir sotto l propri responsilità che gli pprecchi cui è riferit quest dichirzione: δηλώνει με αποκλειστική της ευθύνη ότι ο εξοπλισμός στον οποίο αναφέρεται η παρούσα δήλωση: declr so su exclusiv responsilidde que os equipmentos que est declrção se refere:, заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление: erklærer under enensvrlig, t udstyret, som er omfttet f denne erklæring: deklrerr i egenskp v huvudnsvrig, tt utrustningen som erörs v denn deklrtion inneär tt: erklærer et fullstendig nsvr for t det utstyr som erøres v denne deklrsjon inneærer t: ilmoitt yksinomn omll vstuulln, että tämän ilmoituksen trkoittmt litteet: prohlšuje ve své plné odpovědnosti, že zřízení, k němuž se toto prohlášení vzthuje: izjvljuje pod isključivo vlstitom odgovornošću d oprem n koju se ov izjv odnosi: teljes felelőssége tudtán kijelenti, hogy erendezések, melyekre e nyiltkozt vontkozik: deklruje n włsną i wyłączną odpowiedzilność, że urządzeni, których t deklrcj dotyczy: declră pe proprie răspundere că echipmentele l cre se referă cestă declrţie: z vso odgovornostjo izjvlj, d je oprem nprv, n ktero se izjv nnš: kinnit om täielikul vstutusel, et käesolev deklrtsiooni ll kuuluv vrustus: декларира на своя отговорност, че оборудването, за коeто се отнася тази декларация: visišk svo tskomye skeli, kd įrng, kurii tikom ši deklrcij: r pilnu tildīu pliecin, k tālāk prkstītās iekārts, uz kurām ttiecs šī deklrācij: vyhlsuje n vlstnú zodpovednosť, že zridenie, n ktoré s vzťhuje toto vyhlásenie: tmmen kendi sorumlulu*und olmk üzere u ildirinin ilgili oldu*u donnımının ş*ıdki gii oldu*unu eyn eder: re in conformity with the following stndrd(s) or other normtive document(s), provided tht these re used in ccordnce with our instructions: der/den folgenden Norm(en) oder einem nderen Normdokument oder dokumenten entspricht/entsprechen, unter der Vorussetzung, dß sie gemäß unseren Anweisungen eingesetzt werden: sont conformes à l/ux norme(s) ou utre(s) document(s) normtif(s), pour utnt qu'ils soient utilisés conformément à nos instructions: conform de volgende norm(en) of één of meer ndere indende documenten zijn, op voorwrde dt ze worden geruikt overeenkomstig onze instructies: están en conformidd con l(s) siguiente(s) norm(s) u otro(s) documento(s) normtivo(s), siempre que sen utilizdos de cuerdo con nuestrs instrucciones: sono conformi l(i) seguente(i) stndrd(s) o ltro(i) documento(i) crttere normtivo, ptto che vengno usti in conformità lle nostre istruzioni: είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις οδηγίες μας: EN60 0, 0 following the provisions of: 0 gemäß den Vorschriften der: 0 conformément ux stipultions des: 0 overeenkomstig de eplingen vn: 0 siguiendo ls disposiciones de: 06 secondo le prescrizioni per: 07 με τήρηση των διατάξεων των: 08 de cordo com o previsto em: 09 в соответствии с положениями: 0 under igttgelse f estemmelserne i: enligt villkoren i: gitt i henhold til estemmelsene i: noudtten määräyksiä: z dodržení ustnovení předpisu: prem odredm: 6 követi (z): 7 zgodnie z postnowienimi Dyrektyw: 0 Note* 0 Hinweis* s set out in <A> nd judged positively y ccording to the Certificte <C>. wie in <A> ufgeführt und von positiv eurteilt gemäß Zertifikt <C>. 06 Not* 07 Σημείωση* 0 Remrque* tel que défini dns <A> et évlué positivement pr 08 Not* conformément u Certifict <C>. 0 Bemerk* zols vermeld in <A> en positief eoordeeld door 09 Примечание* overeenkomstig Certifict <C>. 0 Not* como se estlece en <A> y es vlordo positivmente por de cuerdo con el 0 Bemærk* Certificdo <C>. 8 în urm prevederilor: 9 o upoštevnju določ: 0 vstvlt nõuetele: следвайки клаузите на: likntis nuosttų, pteikimų: ievērojot prsīs, ks noteikts: održivjúc ustnoveni: unun koşullrın uygun olrk: delineto nel <A> e giudicto positivmente d secondo il Certificto <C>. όπως καθορίζεται στο <A> και κρίνεται θετικά από το σύμφωνα με το Πιστοποιητικό <C>. tl como estelecido em <A> e com o precer positivo de de cordo com o Certificdo <C>. как указано в <A> и в соответствии с положительным решением согласно Свидетельству <C>. som nført i <A> og positivt vurderet f i henhold til Certifikt <C> estão em conformidde com (s) seguinte(s) norm(s) ou outro(s) documento(s) normtivo(s), desde que estes sejm utilizdos de cordo com s nosss instruções: соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям: overholder følgende stndrd(er) eller ndet/ndre retningsgivende dokument(er), forudst t disse nvendes i henhold til vore instrukser: respektive utrustning är utförd i överensstämmelse med och följer följnde stndrd(er) eller ndr normgivnde dokument, under förutsättning tt nvändning sker i överensstämmelse med vår instruktioner: respektive utstyr er i overensstemmelse med følgende stndrd(er) eller ndre normgivende dokument(er), under forutssetning v t disse rukes i henhold til våre instrukser: vstvt seurvien stndrdien j muiden ohjeellisten dokumenttien vtimuksi edellyttäen, että niitä käytetään ohjeidemme mukisesti: z předpokldu, že jsou využívány v souldu s nšimi pokyny, odpovídjí následujícím normám neo normtivním dokumentům: u skldu s slijedećim stndrdom(im) ili drugim normtivnim dokumentom(im), uz uvjet d se oni koriste u skldu s nšim uputm: Informtion* Merk* Huom* Poznámk* Npomen* Low Voltge 006/9/EC Electromgnetic Comptiility 00/08/EC * enligt <A> och godkänts v enligt Certifiktet <C>. som det fremkommer i <A> og gjennom positiv edømmelse v ifølge Sertifikt <C>. jotk on esitetty sikirjss <A> j jotk on hyväksynyt Sertifiktin <C> mukisesti. jk ylo uvedeno v <A> pozitivně zjištěno v souldu s osvědčením <C>. kko je izloženo u <A> i pozitivno ocijenjeno od strne prem Certifiktu <C>. 6 Megjegyzés* 7 Uwg* 8 Notă* 9 Opom* 0 Märkus* (z) <A> lpján, (z) igzolt megfelelést, (z) <C> tnúsítvány szerint. zgodnie z dokumentcją <A>, pozytywną opinią i Świdectwem <C>. ş cum este stilit în <A> şi precit pozitiv de în conformitte cu Certifictul <C>. kot je določeno v <A> in odoreno s strni v skldu s certifiktom <C>. ngu on näidtud dokumendis <A> j heks kiidetud järgi vstvlt sertifikdile <C> megfelelnek z lái szvány(ok)nk vgy egyé iránydó dokumentum(ok)nk, h zokt előírás szerint hsználják: spełniją wymogi nstępujących norm i innych dokumentów normlizcyjnych, pod wrunkiem że używne są zgodnie z nszymi instrukcjmi: sunt în conformitte cu următorul (următorele) stndrd(e) su lt(e) document(e) normtiv(e), cu condiţi c ceste să fie utilizte în conformitte cu instrucţiunile nostre: skldni z nslednjimi stndrdi in drugimi normtivi, pod pogojem, d se uporljjo v skldu z nšimi nvodili: on vstvuses järgmis(t)e stndrdi(te)g või teiste normtiivsete dokumentideg, kui neid ksuttkse vstvlt meie juhenditele: съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции: titink žemiu nurodytus stndrtus ir (r) kitus norminius dokumentus su sąlyg, kd yr nudojmi pgl mūsų nurodymus: td, j lietoti tilstoši ržotāj norādījumiem, tilst sekojošiem stndrtiem un citiem normtīviem dokumentiem: sú v zhode s nsledovnou(ými) normou(mi) leo iným(i) normtívnym(i) dokumentom(mi), z predpokldu, že s používjú v súlde s nšim návodom: ürünün, tlimtlrımız göre kullnılmsı koşuluyl şğıdki stndrtlr ve norm elirten elgelerle uyumludur: 0 Directives, s mended. 0 Direktiven, gemäß Änderung. 0 Directives, telles que modifiées. 0 Richtlijnen, zols gemendeerd. 0 Directivs, según lo enmenddo. 06 Direttive, come d modific. 07 Οδηγιών, όπως έχουν τροποποιηθεί. 08 Directivs, conforme lterção em. 09 Директив со всеми поправками. Забележка* Pst* Piezīmes* Poznámk* Not* Direktiver, med senere ændringer. Direktiv, med företgn ändringr. Direktiver, med forettte endringer. Direktiivejä, sellisin kuin ne ovt muutettuin. v pltném znění. Smjernice, kko je izmijenjeno. irányelv(ek) és módosításik rendelkezéseit. z późniejszymi poprwkmi. както е изложено в <A> и оценено положително от съгласно Сертификата <C>. kip nusttyt <A> ir kip teigimi nuspręst pgl Sertifiktą <C>. kā norādīts <A> un tilstoši pozitīvjm vērtējumm sskņā r sertifikātu <C>. ko olo uvedené v <A> pozitívne zistené v súlde s osvedčením <C>. <A> d elirtildiği gii ve <C> Sertifiksın göre trfındn olumlu olrk değerlendirildiği gii. <A> <C> Directivelor, cu mendmentele respective. Direktive z vsemi sprememmi. Direktiivid koos muudtusteg. Директиви, с техните изменения. Direktyvose su ppildymis. Direktīvās un to ppildinājumos. Smernice, v pltnom znení. Değiştirilmiş hlleriyle Yönetmelikler. DAIKIN.TCF.0E9/07 0 DEKRA (NB0) 08.0 QUA/EMC P7 Jen Pierre Beuselinck Director Ostend, th of Novemer 0

3 Содержание Содержание Информация о документации. Информация о настоящем документе... Информация о блоке. Внутренний блок..... Для снятия аксессуаров с внутреннего агрегата... Подготовка. Подготовка трубопровода..... Проверка объема воды в контурах обогрева помещения и солевого раствора.... Подготовка электрической проводки..... Обзор электрических соединений внешних и внутренних приводов... Монтаж. Открытие агрегата..... Чтобы открыть внутренний агрегат..... Чтобы открыть крышку распределительной коробки внутреннего агрегата.... Монтаж внутреннего агрегата Чтобы установить внутренний агрегат Подсоединение трубопроводов солевого раствора Подсоединение трубопроводов солевого раствора Заполнение контура соляного раствора Изоляция трубопровода солевого раствора Соединение трубопроводов воды Для соединения трубопроводов воды Заполнение контура нагрева помещения Заполнение резервуара горячей воды бытового потребления Изоляция трубопровода воды Подсоединение трубопроводов рециркуляции Подсоединение сливного шланга Подключение электропроводки Соблюдение электрических нормативов Подключение электропроводки на внутренний агрегат Подключение основного источника питания..... Подсоединение дистанционного наружного датчика..... Подключение интерфейса пользователя Подсоединение запорного клапана Подключение электрических счетчиков Подключение насоса горячей воды бытового потребления Подключение подачи аварийного сигнала Подключение выхода ВКЛ/ВЫКЛ нагрева помещения..... Подключение переключения на внешний источник тепла..... Подключение цифровых вводов потребления энергии....6 Завершение монтажа внутреннего агрегата Крепление крышки интерфейса пользователя к внутреннему агрегату Чтобы закрыть внутренний агрегат... 6 Конфигурирование 6. Обзор: конфигурирование Для доступа к наиболее часто используемым командам Базовая конфигурация Быстрый мастер: язык / время и дата Быстрый мастер: стандартный Быстрый мастер: опции Быстрый мастер: производительность (учет энергопотребления) Управление нагревом помещения Контроль горячей воды бытового потребления Номер контакта/справки Расширенная конфигурация/оптимизация..... Нагрев помещения: расширенная настройка..... Установки источника тепла..... Системные установки.... Структура меню: обзор настроек установщика... 6 Пусконаладка 6. Перечень проверок перед пробным запуском Для выпуска воздуха Для проведения пробного запуска Для проведения пробного запуска привода Возможные пробные запуски привода Для обезвоживания штукатурного маяка теплых полов... 7 Передача потребителю 7. Крепление на паспортную табличку агрегата наклейки с текстом на требуемом языке... 8 Технические данные 6 8. Электрическая схема Электрическая схема: внутренний агрегат... 6 Информация о документации. Информация о настоящем документе Целевая аудитория Уполномоченные установщики Комплект документации Настоящий документ является частью комплекта документации. В полный комплект входит следующее: Документ Содержит Формат Общие правила техники безопасности Руководство по монтажу внутреннего агрегата Руководство по применению для установщика Приложение для дополнительн ого оборудования Инструкции по технике безопасности, которые необходимо прочитать перед установкой Инструкции по монтажу Документ (в ящике внутреннего агрегата) Подготовка к Файлы на веб странице установке, технические характеристики, практический опыт, support nd mnuls/ справочная product informtion/. информация, Дополнительная информация об установке дополнительного оборудования Документ (в ящике внутреннего агрегата) Файлы на веб странице support nd mnuls/ product informtion/. Последние редакции предоставляемой документации доступны на региональном веб сайте Dikin или у дилера.

4 Информация о блоке Информация о блоке Подготовка. Внутренний блок. Подготовка трубопровода.. Для снятия аксессуаров с внутреннего агрегата.. Проверка объема воды в контурах обогрева помещения и солевого раствора Выверните винты вверху блока. Снимите верхнюю панель. Минимальный объем воды Проследите за тем, чтобы общий объем воды в контуре при монтаже составлял не менее 0 л БЕЗ учета воды во внутреннем агрегате. x ИНФОРМАЦИЯ Если может гарантироваться минимальный расход тепла квт, и настройка [9 0] изменяется установщиком с на C, минимальный объем воды можно уменьшить до 0 л. ИНФОРМАЦИЯ Тем не менее для критически важных процессов и помещений с высокой тепловой нагрузкой может потребоваться больший объем воды. Когда циркуляция в каждом контуре обогрева помещения контролируется дистанционно управляемыми клапанами, важно поддерживать указанный минимальный объем воды даже при закрытых клапанах.. Подготовка электрической проводки.. Обзор электрических соединений внешних и внутренних приводов Снимите аксессуары. x c x d x x Позиция e f x x Описание Провода g x Максималь ный рабочий ток Электропитание внутреннего агрегата c d e f g Общие правила техники безопасности Приложение для дополнительного оборудования Инструкция по монтажу Руководство по эксплуатации Дистанционный наружный датчик Крышка комплекта интерфейса пользователя Этикетка о наличии фторсодержащих парниковых газов на нескольких языках Установите обратно верхнюю панель. Электропитание компонентов E и E +N+ GND () Электропитание компонентов E (c) Энергосберегающий источник электропитания (слаботочный контакт) (d) Обычный источник электропитания 6, А (e) Интерфейс пользователя 6 Интерфейс пользователя Дополнительное оборудование Комнатный термостат или 00 ма() Наружный датчик температуры окружающего воздуха () Внутренний датчик температуры окружающего воздуха ()

5 Монтаж Позиция Описание Конвектор теплового насоса Провода Максималь ный рабочий ток Компоненты, приобретаемые на месте 6 Запорный клапан 00 ма() 7 Электрический счетчик (на счетчик) () 8 Насос горячей воды бытового потребления () 9 Подача аварийного сигнала () 0 Переключение на управление внешним источником тепла () Цифровые вводы потребления энергии () () () (c) (d) (e) (на входной сигнал) x 00 ма() Смотрите паспортную табличку на блоке. Минимальное сечение кабеля 0,7 мм². Сечение кабеля, мм². Кабель сечением 0,7, мм², максимальная длина: 0 м. Слаботочный контакт должен выдерживать напряжение не менее В пост. тока при 0 ма. Кабель сечением 0,7 мм², мм² максимальная длина: 00 м. Подходит для соединений как одиночного, так и двойного интерфейса пользователя. x.. Чтобы открыть крышку распределительной коробки внутреннего агрегата Дополнительные технические характеристики различных соединений указаны внутри внутреннего агрегата. Монтаж. Открытие агрегата.. Чтобы открыть внутренний агрегат Отвинтите и выньте винты в нижней части блока. Опустите переднюю панель агрегата и снимите ее. 7x ПРЕДОСТЕРЕЖЕНИЕ Передняя панель очень тяжелая. Будьте внимательны, чтобы НЕ прищемить пальцы при открывании и закрывании агрегата. Отвинтите и выньте винта, крепящие верхнюю панель. Снимите верхнюю панель с блока.

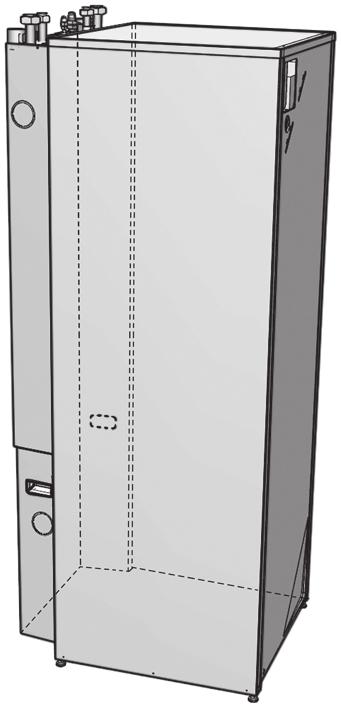

6 Монтаж. Монтаж внутреннего агрегата.. Чтобы установить внутренний агрегат Переместите блок на поддоне как можно ближе к месту монтажа. Снимите внутренний агрегат с деревянного основания и разместите на месте установки. НЕ выбрасывайте болты. Их следует устанавливать, когда требуется транспортировка или сложные операции по перемещению. x 0kg Откройте переднюю панель агрегата. При необходимости для подъема можно использовать нейлоновые ленты. Подвиньте внутренний агрегат на место. При перемещении агрегата убедитесь в наличии боковых опорных болтов. Отсоедините модуль теплового насоса от внешней рамы. Выкрутите ТОЛЬКО боковые опорные болты! x 6 Для компенсации неровностей пола отрегулируйте высоту выравнивающих ножек на наружной раме. Максимально допустимое отклонение составляет. 6

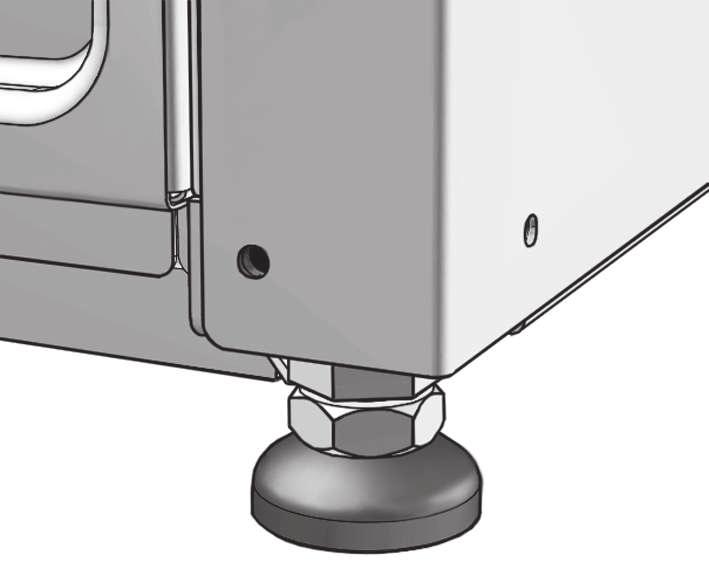

7 Монтаж Чтобы не допустить повреждений конструкции блока, перемещайте последний, ТОЛЬКО когда выравнивающие ножки находятся в самом нижнем положении. Для оптимального уменьшения шума убедитесь в том, что между нижней рамой и полом отсутствует зазор. 7 Для компенсации неровностей отрегулируйте высоту передних выравнивающих ножек на внутренней раме.. Подсоединение трубопроводов солевого раствора.. Подсоединение трубопроводов солевого раствора ПРЕДОСТЕРЕЖЕНИЕ Убедитесь в том, что модуль теплового насоса НЕ соприкасается с внешним корпусом. Убедитесь в том, что передние опорные болты остаются в горизонтальном положении и НЕ нагружены. Опоры внешней () и внутренней (c) рамы ДОЛЖНЫ быть отрегулированы так, чтобы эти опорные болты оставались в горизонтальном положении. НЕ регулируйте опору (). Вид снизу: c Выход солевого раствора Вход солевого раствора Чтобы упростить техническое обслуживание, рекомендуется устанавливать запорные клапаны как можно ближе к входу и выходу блока. Вид сбоку:.. Заполнение контура соляного раствора ПРЕДУПРЕЖДЕНИЕ Перед заполнением, а также в процессе заполнения и после него тщательно проверяйте контур солевого раствора на предмет утечек. ИНФОРМАЦИЯ Чтобы проверить, не нагружены ли передние опорные болты, частично ослабьте их, а затем снова затяните. ПРЕДУПРЕЖДЕНИЕ Температура жидкости, протекающей через испаритель, может упасть ниже нуля. Его НЕОБХОДИМО защитить от замерзания. См. настройку [A 0] в разделе ".. Быстрый мастер: стандарт" на стр. 7. ИНФОРМАЦИЯ В контуре солевого раствора блоков используются материалы, химически стойкие к следующим антифризам: 0% (масс.) пропиленгликоль 9% (масс.) этанол Подсоедините блок к приобретаемой по месту установки системе заполнения солевого раствора. Установите ходовой клапан в надлежащее положение. 7

8 Монтаж. Соединение трубопроводов воды.. Для соединения трубопроводов воды При соединении трубопроводов НЕ прилагайте чрезмерную силу. Деформация труб может стать причиной неправильной работы агрегата. Подсоедините трубопроводы входа и выхода горячей воды бытового потребления к внутреннему агрегату. c d Заполняйте контур солевым раствором до тех пор, пока манометр не покажет давление ±,0 бар. Манометр солевого раствора Необходимо выпустить из контура солевого раствора как можно больше воздуха. Верните ходовой клапан в исходное положение. c d Выход воды для нагрева помещения Вход воды для нагрева помещения Выход горячей воды бытового потребления Вход холодной воды бытового потребления (подача холодной воды) Рекомендуется установить запорные клапаны на соединения входа холодной воды и выхода горячей воды. Запорные клапаны приобретаются на месте. Подсоедините трубопроводы входа и выхода воды для нагрева помещения к внутреннему агрегату... Изоляция трубопровода солевого раствора Трубопроводы во всем контуре солевого раствора НЕОБХОДИМО теплоизолировать в целях предотвращения потери теплопроизводительности. Учитывайте, что на трубопроводах контура солевого раствора в помещении может/будет образовываться конденсат. Предусмотрите соответствующую теплоизоляцию для этих трубопроводов. 8

9 Монтаж.. Заполнение контура нагрева помещения Подсоедините к наполнительному клапану (приобретается по месту установки) шланг подачи воды... Заполнение резервуара горячей воды бытового потребления Откройте по очереди каждый кран горячей воды, чтобы выпустить из трубопроводов системы весь воздух. Откройте подающий вентиль холодной воды. Когда весь воздух выйдет, закройте все краны воды. Проверьте, нет ли утечек. Поработайте вручную с установленным на месте клапаном сброса давления, чтобы убедиться в отсутствии препятствий прохода воды по трубопроводу нагнетания... Изоляция трубопровода воды Откройте наполнительный клапан. Убедитесь в том, что автоматический клапан выпуска воздуха открыт (не менее чем на оборота). ИНФОРМАЦИЯ Положение клапана выпуска воздуха см. раздел Компоненты: внутренний агрегат Руководства по применению для установщика. Заправляйте систему водой до тех пор, пока манометр не покажет давление ±,0 бар. Трубопроводы во всем контуре воды НЕОБХОДИМО теплоизолировать в целях предотвращения потери теплопроизводительности... Подсоединение трубопроводов рециркуляции Отвинтите и выньте винты в нижней части блока. Опустите переднюю панель агрегата и снимите ее. Отвинтите и выньте винта, крепящие верхнюю панель. Снимите верхнюю панель с блока. Манометр воды Необходимо выпустить из контура воды как можно больше воздуха. Присутствие воздуха в контуре циркуляции воды может привести к сбоям в работе резервного нагревателя. Во время заполнения будет невозможно удалить весь воздух из системы. Оставшийся воздух будет удален через автоматические клапаны выпуска воздуха в первые часы работы системы. Впоследствии может потребоваться дополнительная заправка воды. Для выпуска воздуха из системы применяется специальная функция, описание которой приводится в главе "6 Пусконаладка" на стр.. Эта функция используется для выпуска воздуха из змеевика теплообменника бака горячей воды бытового потребления. 6 Закройте наполнительный клапан. 7 Отсоедините шланг подачи воды от наполнительного клапана. Выбивное отверстие Подсоединение трубопровода рециркуляции Удалите выбивное отверстие на задней стороне агрегата. 6 Подсоедините трубопровод рециркуляции к рециркуляционному соединению и проведите трубопровод через выбивное отверстие на задней стороне агрегата. 7 Установите изоляционное покрытие и кожух...6 Подсоединение сливного шланга На компонентах контура солевого раствора в отсеке компрессора блока может образовываться конденсат. Блок содержит дренажный поддон. В зависимости от температуры и влажности в помещении, а также от условий эксплуатации дренажный поддон может переполняться. Сливной шланг поставляется вместе с агрегатом. Сливной шланг выведен слева на задней стороне, рядом с нижней панелью блока. Для откачки воды в дренажную систему, возможно, потребуется установить дренажный насос (приобретается на месте). 9

10 Монтаж. Подключение электропроводки c ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ПРЕДУПРЕЖДЕНИЕ Для электропитания ОБЯЗАТЕЛЬНО используйте многожильные кабели... Соблюдение электрических нормативов Оборудование соответствует требованиям EN/IEC 6000 (Европейский/международный технический стандарт, устанавливающий пределы по гармоническим токам, генерируемым оборудованием, подключенным к низковольтным системам общего пользования, с входным током >6 А и 7 А на фазу.)... Подключение электропроводки на внутренний агрегат x x ИНФОРМАЦИЯ Предусмотрите дополнительные см для всех проводов, которые должны подключаться к клеммным колодкам XM и XM на опоре из листового металла над печатной платой hydro. Дополнительный провод должен закрепляться стяжками на задней стороне блока. Это необходимо, чтобы гарантировать удобство обслуживания, например, печатной платы hydro. c Чтобы открыть внутренний агрегат, см. разделы ".. Чтобы открыть внутренний агрегат" на стр. и ".. Чтобы открыть крышку распределительной коробки внутреннего агрегата" на стр.. Проводка должна входить в блок сверху: c x 0 mm x Проводка внутри блока должна быть выполнена следующим образом: 0 mm 0

11 Монтаж c c 0 YC Y Y Y Y x mm X X X X x XM XM Убедитесь, что кабели низкого (а) и высокого (с) напряжения находятся друг от друга на расстоянии не менее 0 мм. Убедитесь, что кабели (а) и (с) проложены между направляющей и нижней панелью распределительной коробки для защиты от проникновения воды. Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей в целях устранения натяжения и обеспечьте ОТСУТСТВИЕ контакта кабеля с трубами и острыми краями. Проводка Допустимые кабели (в зависимости от типа блока и установленных опций) Интерфейс пользователя Низкое напряжение Цифровые вводы потребления энергии (приобретаются на месте) Наружный датчик температуры окружающего воздуха Комнатный датчик температуры окружающего воздуха (дополнительно) Электрические счетчики (приобретаются на месте) Обычный источник электропитания (источник электропитания для агрегата) Высоковольтное питание c Энергосберегающий источник электропитания Сигнал регулировки высокого напряжения Контакт энергосберегающего источника питания Конвектор теплового насоса (дополнительно) Термостат помещения (дополнительно) Запорный клапан (приобретается на месте) Насос горячей воды бытового потребления (приобретается на месте) Подача аварийного сигнала Переключение на управление внешним источником тепла ПРЕДОСТЕРЕЖЕНИЕ НЕ вводите и не размещайте в блоке дополнительную длину кабеля.

12 Монтаж.. Подключение основного источника питания Выполните подключение к сетевому электропитанию. В случае установки обычного источника электропитания XM XM 0 X6YB X6Y X6YA Обозначение: см. рисунок ниже. XM XA X9A В случае установки энергосберегающего источника электропитания SS L N N L L L ИНФОРМАЦИЯ В случае использования энергосберегающего источника электропитания потребность в обычном источнике электропитания для внутреннего агрегата () XM0/ зависит от типа энергосберегающего источника электропитания. Требуется отдельное подсоединение к внутреннему агрегату: если работа энергосберегающего источника электропитания прерывается в активном режиме ИЛИ если не допускается потребление энергии внутренним агрегатом от энергосберегающего источника электроэнергии в активном режиме... Подсоединение дистанционного наружного датчика Дистанционный наружный датчик (поставляется как дополнительное оборудование) измеряет окружающую температуру снаружи. ИНФОРМАЦИЯ Если нужная температура воды на выходе зависит от погоды, важно постоянно измерять температуру снаружи. Подсоедините кабель внешнего датчика температуры к внутреннему агрегату. c XA X9A 0 XM 9 XM X6Y X6YB X6YA XM XM XM 0 N L L L Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей. Установите дистанционный наружный датчик, как описано в инструкции по монтажу датчика (поставляется как дополнительное оборудование). c Электропитание Обычный источник электропитания Контакт энергосберегающего источника питания Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.

13 Монтаж.. Подключение интерфейса пользователя Подсоедините кабель интерфейса пользователя к внутреннему агрегату. Подсоединение сзади PCB x С помощью кусачек или аналогичного инструмента сделайте в этой части отверстие для проводки. С помощью фиксатора проводки и зажима закрепите проводку на передней части корпуса. Установите лицевую плату обратно на настенной панели. Крепление интерфейса пользователя к стене в случае установки в качестве комнатного термостата XM XM Вставьте отвертку в пазы на нижней стороне интерфейса пользователя и осторожно отделите лицевую плату от настенной панели. Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей. Крепление интерфейса пользователя к агрегату Вставьте отвертку в пазы на нижней стороне интерфейса пользователя и осторожно отделите лицевую плату от настенной панели. Печатная плата монтируется на лицевой плате интерфейса пользователя. Следите, чтобы НЕ повредить ее. Прикрепите настенную панель интерфейса пользователя к лицевой плате блока. Печатная плата монтируется на лицевой плате интерфейса пользователя. Следите, чтобы НЕ повредить ее. Прикрепите настенную панель интерфейса пользователя к стене. Подсоедините провода к интерфейсу пользователя, как показано ниже. Подсоединение сзади PCB x Подсоединение слева PCB Отрежьте жильный провод. Подсоедините провода к интерфейсу пользователя, как показано ниже. x

14 Монтаж Подсоединение сверху x PCB..7 Подключение электрических счетчиков ИНФОРМАЦИЯ Если используется электрический счетчик с транзисторным выходом, проверьте полярность. Положительный вывод НЕОБХОДИМО подсоединять к контактам XM/7 и XM/9; отрицательный к контактам XM/8 и XM/0. Подсоедините кабель электрических счетчиков к соответствующим контактам, как показано на приведенном рисунке. SS SS Подсоединение сверху по центру PCB x XM XM С помощью кусачек или аналогичного инструмента сделайте в этой части отверстие для проводки. С помощью фиксатора проводки и зажима закрепите проводку на передней части корпуса. Установите лицевую плату обратно на настенной панели...6 Подсоединение запорного клапана Подсоедините кабель управления клапана к соответствующим контактам, как показано на приведенном рисунке. Проводка NC (нормально закрытого) клапана и NO (нормально открытого) клапана подсоединяется поразному. MS MS Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей...8 Подключение насоса горячей воды бытового потребления Подсоедините кабель насоса горячей вода бытового потребления к соответствующим контактам, как показано на приведенном рисунке. ~ M MP NO NC XM XM XM XM XM XM Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей. Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.

15 Монтаж..9 Подключение подачи аварийного сигнала Подсоедините кабель подачи аварийного сигнала к соответствующим контактам, как показано на приведенном рисунке... Подключение переключения на внешний источник тепла Подсоедините кабель переключения на внешний источник тепла к соответствующим контактам, как показано на приведенном рисунке. NL AP AP XM XM 9 XM Необходима установка EKRPHB. Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей...0 XM Подключение выхода ВКЛ/ВЫКЛ нагрева помещения Подсоедините кабель выхода ВКЛ/ВЫКЛ нагрева помещения к соответствующим контактам, как показано на рисунке ниже. Необходима установка EKRPHB. Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей... Подключение цифровых вводов потребления энергии Подсоедините кабель цифровых вводов потребления энергии к соответствующим контактам, как показано на приведенном рисунке. S6S S7S S8S S9S AP XM XM 9 A8P Необходима установка EKRPHB. XM Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей. XM Необходима установка EKRPAHTA. Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.

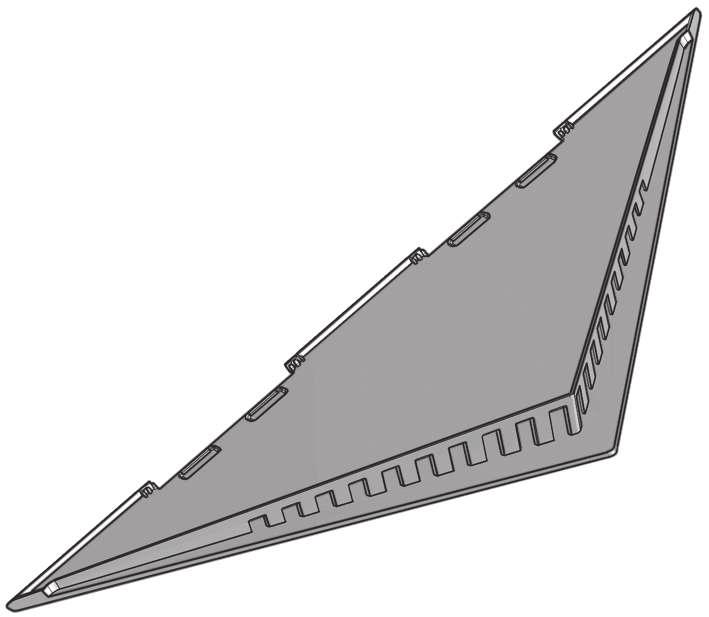

16 Конфигурирование.6 Завершение монтажа внутреннего агрегата.6. Крепление крышки интерфейса пользователя к внутреннему агрегату Убедитесь, что с внутреннего агрегата снята передняя панель. См. раздел ".. Чтобы открыть внутренний агрегат" на стр.. Вставьте крышку интерфейса пользователя в петли. В первый раз: быстрый мастер. При ВКЛЮЧЕНИИ интерфейса пользователя в первый раз (через внутренний агрегат) запускается функция быстрого мастера, которая помогает сконфигурировать систему. Впоследствии. При необходимости можно внести изменения в конфигурацию в дальнейшем. ИНФОРМАЦИЯ При изменении настроек установщика интерфейс пользователя запросит подтверждение. После подтверждения на экран ВЫКЛЮЧИТСЯ на короткое время, а затем на несколько секунд будет отображаться сообщение usy (занято). Доступ к настройкам: обозначения в таблицах Для доступа к настройкам установщика можно использовать два различных метода. Однако НЕ все настройки доступны посредством обоих методов. В таком случае в соответствующих столбцах таблиц, представленных в этой главе, указывается Неприменимо. Метод Доступ к настройкам посредством навигации в структуре меню. Доступ к настройкам посредством кода в обзоре настроек. Столбцы в таблицах Код Установите переднюю панель на внутренний агрегат..6. Чтобы закрыть внутренний агрегат Закройте крышку распределительной коробки. Установите обратно верхнюю панель. Установите обратно переднюю панель. При закрытии крышки внутреннего агрегата убедитесь, что момент затяжки НЕ превышает, Н м. Конфигурирование. Обзор: конфигурирование В этой главе приводится порядок действий и необходимые сведения, касающиеся настройки системы после монтажа. Почему В данной главе приводится ТОЛЬКО базовое объяснение конфигурации. Более подробное объяснение и справочная информация приведены в руководстве по применению для установщика. Если НЕ сконфигурировать систему правильно, она НЕ будет работать так, как нужно. Конфигурация влияет на следующее: Расчеты программного обеспечения Что можно увидеть и сделать с помощью интерфейса пользователя Как Конфигурация системы может производится через интерфейс пользователя. См. также: "Для доступа к настройкам установщика" на стр. 6 ". Структура меню: обзор настроек установщика" на стр... Для доступа к наиболее часто используемым командам Для доступа к настройкам установщика Установите уровень доступа пользователя на Установщик. Перейдите на [A]: > Настройки установщика. Для доступа к настройкам обзора Установите уровень доступа пользователя на Установщик. Перейдите на [A.8]: > Настройки установщика > Настройки обзора. Для установки уровня доступа пользователя для установщика Перейдите на [6.]: > Информация > Уровень разреш.пользователей. Нажмите более чем на секунды. Результат: На домашних страницах отобразится. Если НЕ нажать какую либо кнопку в течение часа или нажать еще раз более чем на секунды, уровень разрешения установщика переключится обратно на Кон.пользоват.. Для переключения между уровнями доступа пользователя (конечный пользователь и продвинутый конечный пользователь) Перейдите на [6] или в любое из подменю: > Информация. Нажмите более чем на секунды. Результат: Уровень разрешений пользователей переключается на Прод.кон.польз.. Отображается дополнительная информация, а в заглавие меню добавляется +. 6

17 Конфигурирование Если НЕ нажать какую либо кнопку в течение часа или нажать еще раз более чем на секунды, уровень разрешений пользователей переключится обратно на Кон.пользоват.. Изменение настроек просмотра Пример: Измените параметр [ 0] с на 0. Перейдите на [A.8]: > Настройки установщика > Настройки обзора. Перейдите к соответствующему экрану первой части настройки с помощью кнопок и c ИНФОРМАЦИЯ Дополнительная цифра 0 добавляется к первой части настройки, когда осуществляется доступ к кодам в настройках просмотра. Пример: [ 0]: превращается в 0. Настройки обзора d 0e f 00 Подтвердить Регулировка Прокрутить Перейдите к соответствующей второй части настройки с помощью кнопок и c Настройки обзора d 0e f 00 Подтвердить Регулировка Прокрутить Результат: Значение, которое следует изменить, подсвечивается. Измените значение с помощью кнопок и c Настройки обзора d 0e f 00 Подтвердить Регулировка Прокрутить Нажмите, чтобы подтвердить изменение параметра. 6 Повторите предыдущие действия, если нужно изменить другие настройки. 7 Используйте кнопку или, чтобы выйти из меню настроек просмотра. 8 Подтвердите нажатием. Настройки установщика Система перезапустится. OK Подтвердить Отмена Регулировка. Базовая конфигурация.. Быстрый мастер: язык / время и дата [A.] Код Описание Отсутствуе т [] Отсутствуе т Язык Время и дата.. Быстрый мастер: стандартный Настройки нагрева помещения Код Описание [A...7] [C 07] Контроль температуры в агрегате: [A...B] Отсутствуе т 0 (Контроль LWT) (по умолчанию): управление блоком определяется на основе температуры воды на выходе. (Внеш.контр.RT): управление блоком определяется внешним термостатом. (Контроль RT): управление блоком определяется на основе окружающей температуры интерфейса пользователя. Только при наличии интерфейсов пользователя: Местоположение интерфейса пользователя: 0 (В агрегате) (В помещении) (по умолчанию) [A...8] [7 0] Число зон температуры воды: 0 ( зона LWT): основная [A...9] [F 0D] Работа насоса: ( зоны LWT): основная + дополнительная 0 (Непрерывный): непрерывная работа насоса независимо от условия включения или выключения термостата. (Демонстрац.) (по умолчанию): при возникновении условий выключения термостата насос работает каждые минут, а температура воды проверяется. Если температура воды ниже заданной, запускается работа блока. (По запросу): Работа насоса по требованию. Пример: Использование термостата помещения и термостата создает условие ВКЛ/ВЫКЛ термостата. 7

18 Конфигурирование Температура замерзания солевого раствора Код Описание [A.6.9] [A 0] темп.замерз.морск.воды 0: 0 C : C : C : 6 C : 8 C : 0 C 6: C 7 (по умолчанию): C Настройка температуры замерзания солевого раствора может изменяться. Правильное значение параметра [A.6.9] темп.замерз.морск.воды можно считать ТОЛЬКО после перехода в меню [A.8] Настройки обзора. Эта настройка может ТОЛЬКО изменяться и (или) сохраняться, но правильное значение можно считать ТОЛЬКО при наличии связи между гидромодулем и компрессорным модулем. Связь между гидромодулем и компрессорным модулем не гарантируется и (или) не используется в следующих ситуациях: ошибка U отображается в интерфейсе пользователя, модуль теплового насоса подсоединен к включенному энергосберегающему источнику электропитания, когда прервано электропитание. Увеличение производительности Код Описание Отсутствуе т [A 0] Частота компрессора 0 (по умолчанию): нормальная : увеличенная.. Быстрый мастер: опции Настройки горячей воды бытового потребления Код Описание Отсутствует [E 0] Работа DHW: 0: отсутствует (Да): установлен [A...A] [D 0] Насос DHW: 0 (Нет) (по умолчанию): НЕ установлен (Вторичн.возврат): установлен для быстрого нагрева воды (Дезинф.паралл.): установлен для дезинфекции См. также рисунки ниже. Насос горячей воды бытового потребления установлен для следующих целей Быстрый нагрев воды c f g Дезинфекция c d f e g c d e f g Внутренний агрегат Резервуар Насос горячей воды бытового потребления Нагревательный элемент Обратный клапан Душ Холодная вода Термостаты и внешние датчики Если используется внешний комнатный термостат, он управляет защитой помещения от замораживания. Однако защита помещения от замораживания возможна, только если на интерфейсе пользователя блока ВКЛЮЧЕНО регулирование температуры воды на выходе. Код Описание [A...] [C 0] Внешний комнатный термостат для основной зоны: (Термост.ВКЛ/ВЫК): если используемый внешний комнатный термостат или конвектор теплового насоса отправляет только условие ВКЛЮЧЕНИЯ/ ВЫКЛЮЧЕНИЯ термостата. [A...] [C 06] Внешний комнатный термостат для дополнительной зоны: [A...B] [C 08] Внешний датчик: Плата цифровых входов/выходов (Термост.ВКЛ/ВЫК): если используемый внешний комнатный термостат или конвектор теплового насоса отправляет только условие ВКЛЮЧЕНИЯ/ ВЫКЛЮЧЕНИЯ термостата. 0 (Нет) (по умолчанию): НЕ установлен. (Комнатн.датчик): подключен к печатной плате, измеряющей температуру в помещении. Код Описание [A...6.] [C 0] Внешний резервный нагреватель: 0 (Нет) (по умолчанию): Никакой (Бивалентный): газовый, масляный бойлер [A...6.] [C 09] Подача аварийного сигнала на дополнительной печатной плате EKRPHB: 0 (Замыкающий) (по умолчанию): аварийный сигнал подается при возникновении аварийной ситуации. (Размыкающий): аварийный сигнал НЕ подается при возникновении аварийной ситуации. Эта настройка установщика позволяет отличить сбой в работе оборудования от отключения электропитания блока. См. также таблицу ниже (схема подачи аварийного сигнала). 8

19 Конфигурирование Схема подачи аварийного сигнала [C 09] 0 (по умолчанию) Аварийный сигнал подается Выход разомкнут Нагрузочная плата Аварийный сигнал не подается Выход замкнут Выход разомкнут Выход замкнут Код Описание [A...7] [D 0] Печатная плата по заказу Учет энергопотребления На блок не поступает электропитание Выход разомкнут Показывает установлена ли дополнительная нагрузочная плата. 0 (Нет) (по умолчанию): НЕ установлен (Да): установлен Код Описание [A...8] [D 08] Дополнительный внешний измеритель энергопотребления : 0 (Нет): НЕ установлен : установлен (0, имп./квт/ч) : установлен ( имп./квт/ч) : установлен (0 имп./квт/ч) : установлен (00 имп./квт/ч) : установлен (000 имп./квт/ч) [A...9] [D 09] Дополнительный внешний измеритель энергопотребления : 0 (Нет): НЕ установлен : установлен (0, имп./квт/ч) : установлен ( имп./квт/ч) : установлен (0 имп./квт/ч) : установлен (00 имп./квт/ч) : установлен (000 имп./квт/ч).. Быстрый мастер: производительность (учет энергопотребления) Код Описание [A...] [6 0] Мощность первой ступени резервного нагревателя при номинальном напряжении [квт] [A...] [6 0] Разность мощности между второй и первой ступенями резервного нагревателя [квт].. Управление нагревом помещения Температура воды на выходе: основная зона [A...] Код Описание Отсутству ет [A...] [ 00] [ 0] [ 0] [ 0] Заданный режим: 0 (Абсолютный): абсолютный (Завис.от погоды): зависит от погоды (Абс+по графику): абсолютный + по расписанию (только для управления по температуре воды на выходе) (WD + по графику): зависит от погоды + по расписанию (только для управления по температуре воды на выходе) Кривая зависимости от погоды (нагрев): T t [-0] [-0] [-00] [-0] T t : заданная температура воды на выходе (основная) T : температура наружного воздуха Температура воды на выходе: дополнительная зона [A...] Код Описание Отсутству ет [A...] [0 00] [0 0] [0 0] [0 0] Заданный режим: 0 (Абсолютный): абсолютный (Завис.от погоды): зависит от погоды (Абс+по графику): абсолютный + по расписанию (только для управления по температуре воды на выходе) (WD + по графику): зависит от погоды + по расписанию (только для управления по температуре воды на выходе) Кривая зависимости от погоды (нагрев): T t [0-0] T [0-00] [0-0] [0-0] T T t : заданная температура воды на выходе (дополнительная) T : температура наружного воздуха 9

20 Конфигурирование Температура воды на выходе: источник разницы температур Код Описание [A...] [9 09] Нагрев: необходимый перепад температуры воды между входом и выходом. Температура воды на выходе: модуляция В случае, если для нормальной работы нагревательных приборов в режиме нагрева требуется минимальный перепад температуры. Код Описание [A...] [8 0] Модуляция температуры воды на выходе: 0 (Нет): отключено (Да): включено. Температура воды на выходе рассчитывается на основании разницы между нужной и фактической температурой в помещении. Это позволяет лучше регулировать производительность теплового насоса в соответствии с фактической нужной производительностью и приводит к уменьшению циклов пуска/ остановки теплового насоса и повышению экономичности эксплуатации. Температура воды на выходе: тип источника Код Описание [A...7] [9 0B] Время реакции системы: 0 (Быстрый) (по умолчанию) Пример: Малый объем воды и фанкойлы. (Медленный) Пример: Большой объем воды, контуры подогрева полов. В зависимости от объема воды в системе и типа нагревательных приборов нагрев помещения может занять больше времени. Данная настройка компенсирует медленную или быструю работу системы нагрева путем регулирования производительности блока во время цикла нагрева...6 Контроль горячей воды бытового потребления Код Описание [A..] [6 0D] Горячая вода бытового потребления Режим уставки: [A...] Отсутствуе т 0 (Тол.повт.нагр.): допускается только повторный нагрев. (П.нагр.+расп.) (по умолчанию): то же, что, но между циклами нагрева по расписанию допускается повторный нагрев. (Только расп.): резервуар горячей воды бытового потребления нагревается ТОЛЬКО по расписанию. Как температура воды в резервуаре отображается на интерфейсе пользователя? Как температура. 60 C В виде графика: температура должна отображаться как наличие горячей воды для x человек. При выборе этого варианта необходимо также настроить, какое число равно какой температуре согласно [A...]~[A...6]: [A..] [6 0E] Максимальная температура, которую пользователи могут выбрать для горячей воды бытового потребления. Эта настройка используется для ограничения температуры в кранах горячей воды. ИНФОРМАЦИЯ НЕ рекомендуется использовать вариант ([6 0D]=0, [A..] Горячая вода бытового потребления Режим уставки=тол.повт.нагр.). Существует значительный риск нехватки мощности для нагрева помещения и возникновения проблем с комфортом (при частом использовании воды для бытового потребления часто и надолго прекращается нагрев помещения)...7 Номер контакта/справки Код Описание [6..] Отсутствуе т Номер, по которому можно позвонить в случае возникновения проблем. 0

21 Конфигурирование. Расширенная конфигурация/ оптимизация.. Нагрев помещения: расширенная настройка Защита комнаты от замерзания Если для Авт.аварийная работа задано значение Ручной ([A...]=0), и в блок поступает сигнал запуска аварийной работы, интерфейс пользователя запрашивает подтверждение перед запуском. Если пользователь НЕ подтверждает запуск, защита помещения от замораживания НЕ активируется... Установки источника тепла Автоматическая работа в аварийном режиме Когда невозможна работа теплового насоса, резервный нагреватель может использоваться в качестве аварийного нагревателя с автоматическим или не автоматическим переключением тепловой нагрузки. Если активирована автоматическая работа в аварийном режиме, то в случае отказа теплового насоса тепловая нагрузка автоматически переключается на резервный нагреватель. Если происходит отказ теплового насоса, когда автоматическая работа в аварийном режиме не активирована, нагрев горячей воды бытового потребления и помещения прекращается, и требуется ручное восстановление. На интерфейс пользователя выдается запрос подтверждения переключения тепловой нагрузки на резервный нагреватель. При отказе теплового насоса отображается на интерфейсе пользователя. Если дом в течение длительного времени остается без присмотра, для параметра [A...] Авт.аварийная работа рекомендуется выбрать вариант Автоматич.. [A...] Код Описание Отсутствуе т Определяет, допускается ли в аварийной ситуации автоматическое переключение всей тепловой нагрузки на резервный нагреватель, или же требуется ручное подтверждение. 0: Ручной (по умолчанию) : Автоматич... Системные установки Управление потреблением энергии Во время чрезмерного потребления тепла (например, функция обезвоживания штукатурного маяка) ограничение мощности может активироваться в зависимости от размера грунтового коллектора солевого раствора.

22 Конфигурирование. Структура меню: обзор настроек установщика [A] Настройки установщика Язык Схема системы Работа в пространстве Горяч.вода быт.потребления(dhw) Источники тепла Работа системы Пуско-наладка Настройки обзора [A.] Схема системы Стандарт Опции Мощность Подтвердить схему [A..] Стандарт Тип агрегата Тип компрессора Тип ПО внутр.агрегата Тип BUH Предпочт.энергосбер. Метод упр.агрегатом Число зон LWT Режим работы насоса Возможна экономия энергии Полож.контроллера [A.] Работа в пространстве Настройки LWT Комнатный термостат Рабочий диапазон [A.] Горяч.вода быт.потребления(dhw) Режим уставки Считывание уставки Дезинфекция Макс.устан.значение Реж.удобст.хран.SP Зависимый от погоды график [A..] Опции Тип контакта осн. Тип контакта доп. Цифр.печ.плата вх/вых Печатная плата по заказу Внешний счетчик квт Внешний счетчик квт Насос DHW Внешний датчик [A..] Настройки LWT Основной Дополнительный Источник разности температур [A..] Комнатный термостат Диапазон комн.температуры Смещение комн.темп. Шаг комн.температуры [A..] Рабочий диапазон Темп.нагр.помещ.ВЫКЛ [A..] Считывание уставки Считывание типа уставки Лица, осущ.преобразование [A..] Дезинфекция Дезинфекция День работы Время запуска Целевая температура Продолжительность [A...6] Цифр.печ.плата вх/вых Подача аварийного сигнала Внеш.рез.нагр.src Солнечный комплект [A...] Основной Режим установки LWT Диапазон температуры Уст.завис.от темп.нагрев Модулированная LWT Запорный клапан Тип источника [A...] Дополнительный Режим установки LWT Диапазон температуры Уст.завис.от темп.нагрев [A...] Источник разности температур Нагрев ИНФОРМАЦИЯ Показанные настройки принудительного размораживания НЕ применимы к данному блоку. НЕ следует использовать или изменять настройки. ИНФОРМАЦИЯ Показанные настройки солнечного комплекта НЕ применимы к данному блоку. НЕ следует использовать или изменять настройки. ИНФОРМАЦИЯ Настройки энергосбережения показаны, но НЕ применяются для этого блока. НЕ следует использовать или изменять настройки.

23 Конфигурирование [A.] Источники тепла Резервный нагреватель [A.6] Работа системы Авт.перезапуск Предпочт.энергосбер. Упр.потребл.энергии Усредненное время Смещ.внеш.датч.наруж. Принудительное размораживание темп.замерз.морск.воды [A.7] Пуско-наладка Пробный запуск Обезвож.штук.маяка UFH Выпуск воздуха Идет тест привода [A..] Резервный нагреватель Режим работы Авт.аварийная работа Вкл. BUH шаг Равновесная темп. [A.6.] Предпочт.энергосбер. Разрешенный нагреватель Принуд.ВЫКЛ.насоса [A.6.] Упр.потребл.энергии Режим Тип Значение амп. Значение квт Ограничения амп.для DI Ограничения квт для DI Приоритет [A.7.] Обезвож.штук.маяка UFH Уст.расписание обезвоживания Запустить обезвоживание Сост.обезвож. [A.7.] Выпуск воздуха Тип Запустить выпуск воздуха
