1 Katalog Průmyslové vidlice a zásuvky Kompletní sortiment

2

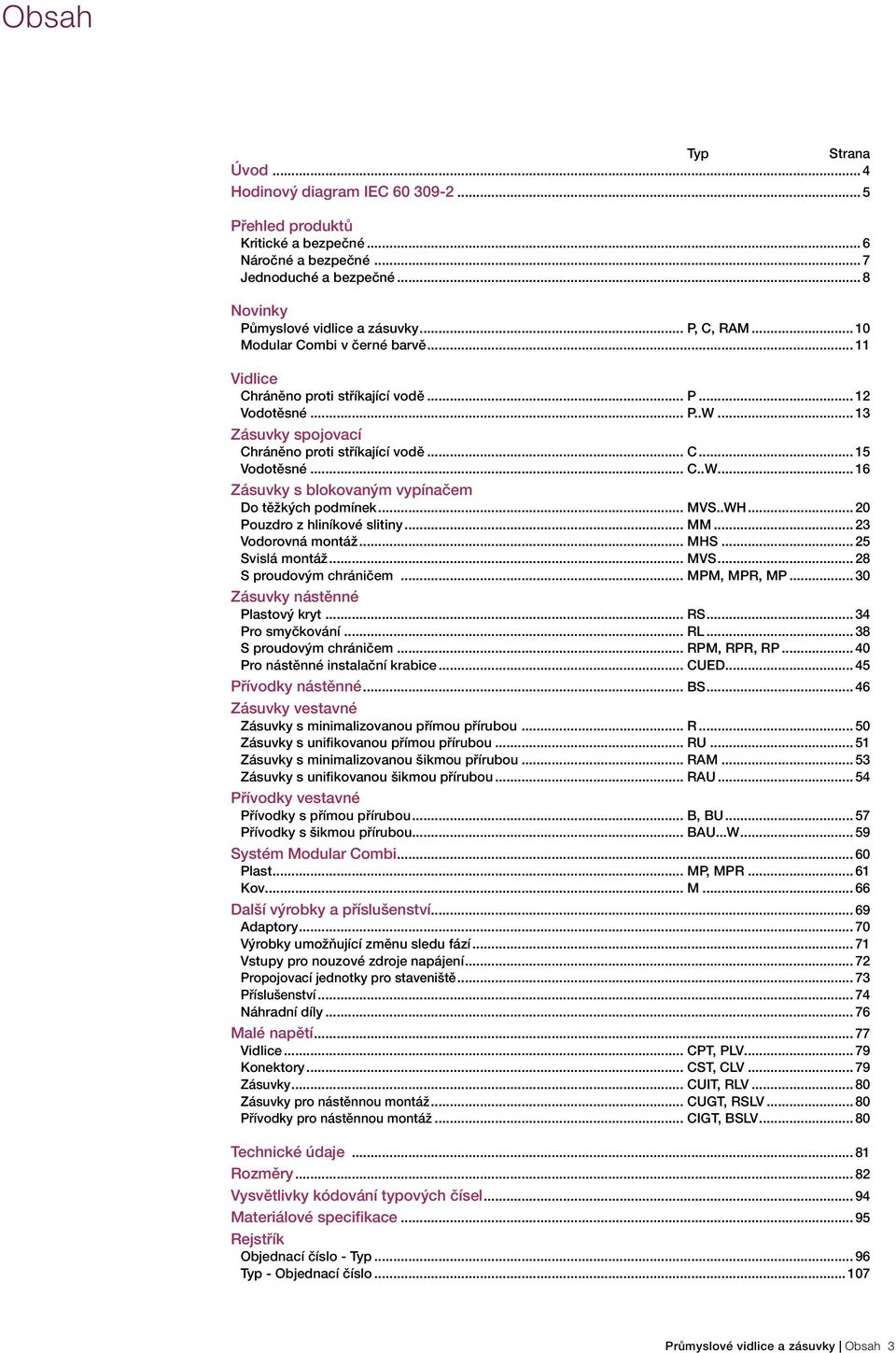

3 Obsah Typ Strana Úvod... 4 Hodinový diagram IEC Přehled produktů Kritické a bezpečné... 6 Náročné a bezpečné... 7 Jednoduché a bezpečné... 8 Novinky Půmyslové vidlice a zásuvky... P, C, RAM Modular Combi v černé barvě Vidlice Chráněno proti stříkající vodě... P Vodotěsné... P..W Zásuvky spojovací Chráněno proti stříkající vodě... C Vodotěsné... C..W Zásuvky s blokovaným vypínačem Do těžkých podmínek... MVS..WH Pouzdro z hliníkové slitiny... MM Vodorovná montáž... MHS Svislá montáž... MVS S proudovým chráničem... MPM, MPR, MP Zásuvky nástěnné Plastový kryt... RS Pro smyčkování... RL S proudovým chráničem... RPM, RPR, RP Pro nástěnné instalační krabice... CUED Přívodky nástěnné... BS Zásuvky vestavné Zásuvky s minimalizovanou přímou přírubou... R Zásuvky s unifikovanou přímou přírubou... RU Zásuvky s minimalizovanou šikmou přírubou... RAM Zásuvky s unifikovanou šikmou přírubou... RAU Přívodky vestavné Přívodky s přímou přírubou... B, BU Přívodky s šikmou přírubou... BAU...W Systém Modular Combi Plast... MP, MPR Kov... M Další výrobky a příslušenství Adaptory Výrobky umožňující změnu sledu fází Vstupy pro nouzové zdroje napájení Propojovací jednotky pro staveniště Příslušenství Náhradní díly Malé napětí Vidlice... CPT, PLV Konektory... CST, CLV Zásuvky... CUIT, RLV Zásuvky pro nástěnnou montáž... CUGT, RSLV Přívodky pro nástěnnou montáž... CIGT, BSLV Technické údaje Rozměry Vysvětlivky kódování typových čísel Materiálové specifikace Rejstřík Objednací číslo - Typ Typ - Objednací číslo Průmyslové vidlice a zásuvky Obsah 3

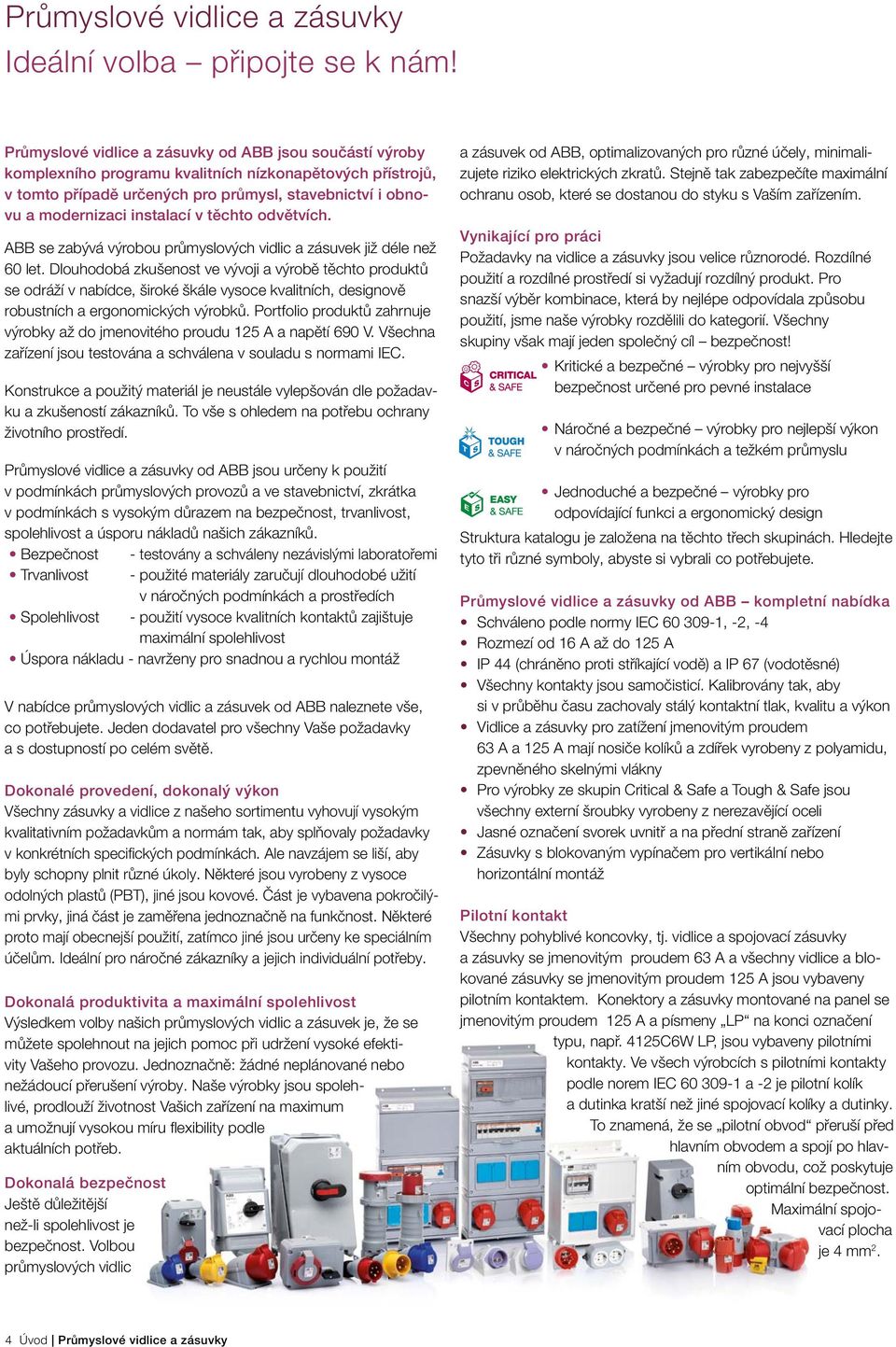

4 Průmyslové vidlice a zásuvky Ideální volba připojte se k nám! Průmyslové vidlice a zásuvky od ABB jsou součástí výroby komplexního programu kvalitních nízkonapětových přístrojů, v tomto případě určených pro průmysl, stavebnictví i obnovu a modernizaci instalací v těchto odvětvích. ABB se zabývá výrobou průmyslových vidlic a zásuvek již déle než 60 let. Dlouhodobá zkušenost ve vývoji a výrobě těchto produktů se odráží v nabídce, široké škále vysoce kvalitních, designově robustních a ergonomických výrobků. Portfolio produktů zahrnuje výrobky až do jmenovitého proudu 125 A a napětí 690 V. Všechna zařízení jsou testována a schválena v souladu s normami IEC. Konstrukce a použitý materiál je neustále vylepšován dle požadavku a zkušeností zákazníků. To vše s ohledem na potřebu ochrany životního prostředí. Průmyslové vidlice a zásuvky od ABB jsou určeny k použití v podmínkách průmyslových provozů a ve stavebnictví, zkrátka v podmínkách s vysokým důrazem na bezpečnost, trvanlivost, spolehlivost a úsporu nákladů našich zákazníků. Bezpečnost - testovány a schváleny nezávislými laboratořemi Trvanlivost - použité materiály zaručují dlouhodobé užití v náročných podmínkách a prostředích Spolehlivost - použití vysoce kvalitních kontaktů zajištuje maximální spolehlivost Úspora nákladu - navrženy pro snadnou a rychlou montáž V nabídce průmyslových vidlic a zásuvek od ABB naleznete vše, co potřebujete. Jeden dodavatel pro všechny Vaše požadavky a s dostupností po celém světě. Dokonalé provedení, dokonalý výkon Všechny zásuvky a vidlice z našeho sortimentu vyhovují vysokým kvalitativním požadavkům a normám tak, aby splňovaly požadavky v konkrétních specifických podmínkách. Ale navzájem se liší, aby byly schopny plnit různé úkoly. Některé jsou vyrobeny z vysoce odolných plastů (PBT), jiné jsou kovové. Část je vybavena pokročilými prvky, jiná část je zaměřena jednoznačně na funkčnost. Některé proto mají obecnejší použití, zatímco jiné jsou určeny ke speciálním účelům. Ideální pro náročné zákazníky a jejich individuální potřeby. Dokonalá produktivita a maximální spolehlivost Výsledkem volby našich průmyslových vidlic a zásuvek je, že se můžete spolehnout na jejich pomoc při udržení vysoké efektivity Vašeho provozu. Jednoznačně: žádné neplánované nebo nežádoucí přerušení výroby. Naše výrobky jsou spolehlivé, prodlouží životnost Vašich zařízení na maximum a umožnují vysokou míru flexibility podle aktuálních potřeb. Dokonalá bezpečnost Ještě důležitější než-li spolehlivost je bezpečnost. Volbou průmyslových vidlic a zásuvek od ABB, optimalizovaných pro různé účely, minimalizujete riziko elektrických zkratů. Stejně tak zabezpečíte maximální ochranu osob, které se dostanou do styku s Vaším zařízením. Vynikající pro práci Požadavky na vidlice a zásuvky jsou velice různorodé. Rozdílné použití a rozdílné prostředí si vyžadují rozdílný produkt. Pro snazší výběr kombinace, která by nejlépe odpovídala způsobu použití, jsme naše výrobky rozdělili do kategorií. Všechny skupiny však mají jeden společný cíl bezpečnost! Kritické a bezpečné výrobky pro nejvyšší bezpečnost určené pro pevné instalace Náročné a bezpečné výrobky pro nejlepší výkon v náročných podmínkách a težkém průmyslu Jednoduché a bezpečné výrobky pro odpovídající funkci a ergonomický design Struktura katalogu je založena na těchto třech skupinách. Hledejte tyto tři různé symboly, abyste si vybrali co potřebujete. Průmyslové vidlice a zásuvky od ABB kompletní nabídka Schváleno podle normy IEC , -2, -4 Rozmezí od 16 A až do 125 A IP 44 (chráněno proti stříkající vodě) a IP 67 (vodotěsné) Všechny kontakty jsou samočisticí. Kalibrovány tak, aby si v průběhu času zachovaly stálý kontaktní tlak, kvalitu a výkon Vidlice a zásuvky pro zatížení jmenovitým proudem 63 A a 125 A mají nosiče kolíků a zdířek vyrobeny z polyamidu, zpevněného skelnými vlákny Pro výrobky ze skupin Critical & Safe a Tough & Safe jsou všechny externí šroubky vyrobeny z nerezavějící oceli Jasné označení svorek uvnitř a na přední straně zařízení Zásuvky s blokovaným vypínačem pro vertikální nebo horizontální montáž Pilotní kontakt Všechny pohyblivé koncovky, tj. vidlice a spojovací zásuvky a zásuvky se jmenovitým proudem 63 A a všechny vidlice a blokované zásuvky se jmenovitým proudem 125 A jsou vybaveny pilotním kontaktem. Konektory a zásuvky montované na panel se jmenovitým proudem 125 A a písmeny LP na konci označení typu, např. 4125C6W LP, jsou vybaveny pilotními kontakty. Ve všech výrobcích s pilotními kontakty podle norem IEC a -2 je pilotní kolík a dutinka kratší než jiné spojovací kolíky a dutinky. To znamená, že se pilotní obvod přeruší před hlavním obvodem a spojí po hlavním obvodu, což poskytuje optimální bezpečnost. Maximální spojovací plocha je 4 mm 2. 4 Úvod Průmyslové vidlice a zásuvky

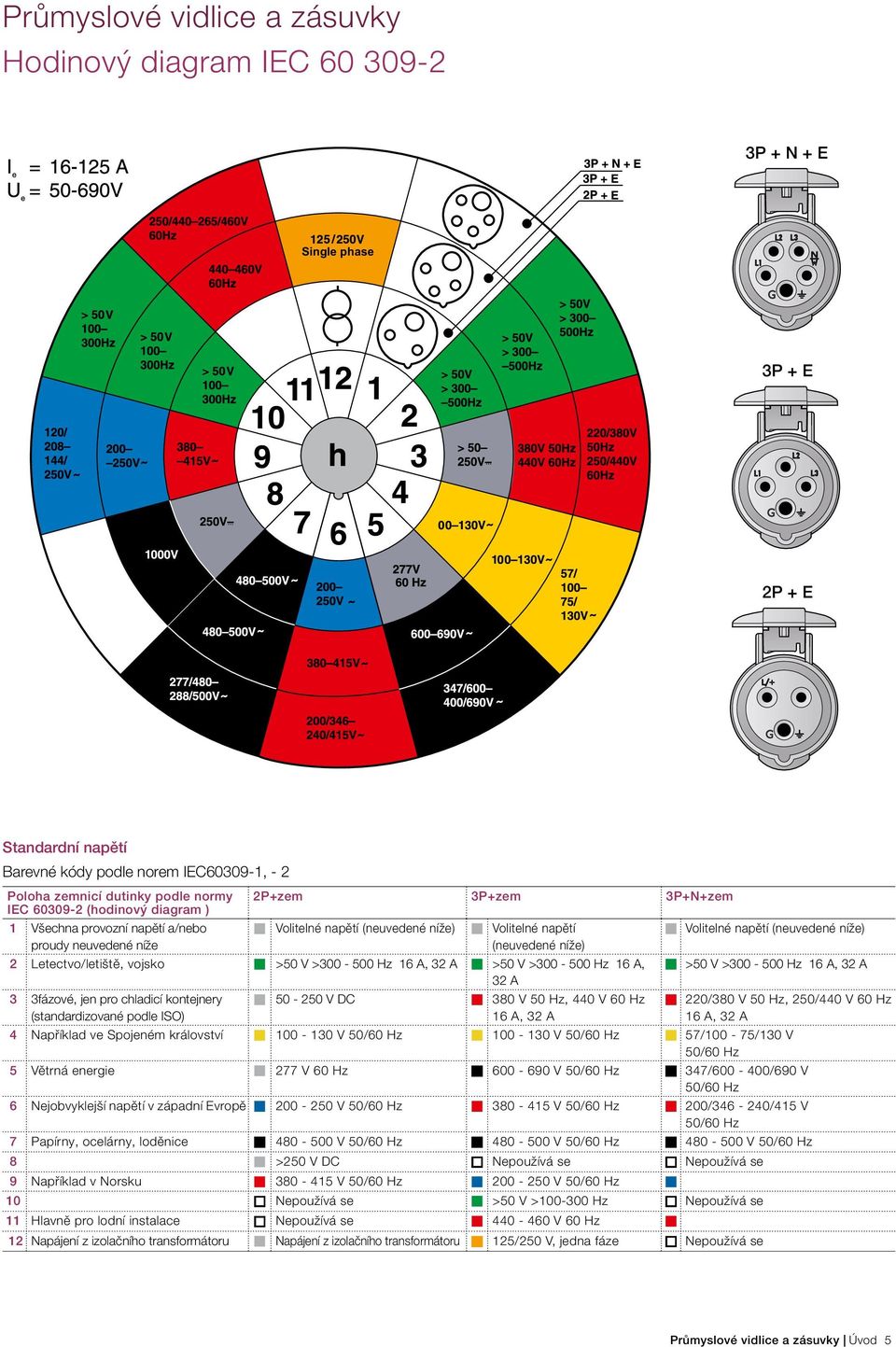

5 Průmyslové vidlice a zásuvky Hodinový diagram IEC P + N + E Single phase 3P + E 2P + E Standardní napětí Barevné kódy podle norem IEC , - 2 Poloha zemnicí dutinky podle normy 2P+zem 3P+zem 3P+N+zem IEC (hodinový diagram ) 1 Všechna provozní napětí a/nebo Volitelné napětí (neuvedené níže) Volitelné napětí Volitelné napětí (neuvedené níže) proudy neuvedené níže (neuvedené níže) 2 Letectvo/letiště, vojsko >50 V > Hz 16 A, 32 A >50 V > Hz 16 A, 32 A >50 V > Hz 16 A, 32 A 3 3fázové, jen pro chladicí kontejnery (standardizované podle ISO) V DC 380 V 50 Hz, 440 V 60 Hz 16 A, 32 A 220/380 V 50 Hz, 250/440 V 60 Hz 16 A, 32 A 4 Například ve Spojeném království V 50/60 Hz V 50/60 Hz 57/100-75/130 V 50/60 Hz 5 Větrná energie 277 V 60 Hz V 50/60 Hz 347/ /690 V 50/60 Hz 6 Nejobvyklejší napětí v západní Evropě V 50/60 Hz V 50/60 Hz 200/ /415 V 50/60 Hz 7 Papírny, ocelárny, loděnice V 50/60 Hz V 50/60 Hz V 50/60 Hz 8 >250 V DC Nepoužívá se Nepoužívá se 9 Například v Norsku V 50/60 Hz V 50/60 Hz 10 Nepoužívá se >50 V > Hz Nepoužívá se 11 Hlavně pro lodní instalace Nepoužívá se V 60 Hz 12 Napájení z izolačního transformátoru Napájení z izolačního transformátoru 125/250 V, jedna fáze Nepoužívá se Průmyslové vidlice a zásuvky Úvod 5

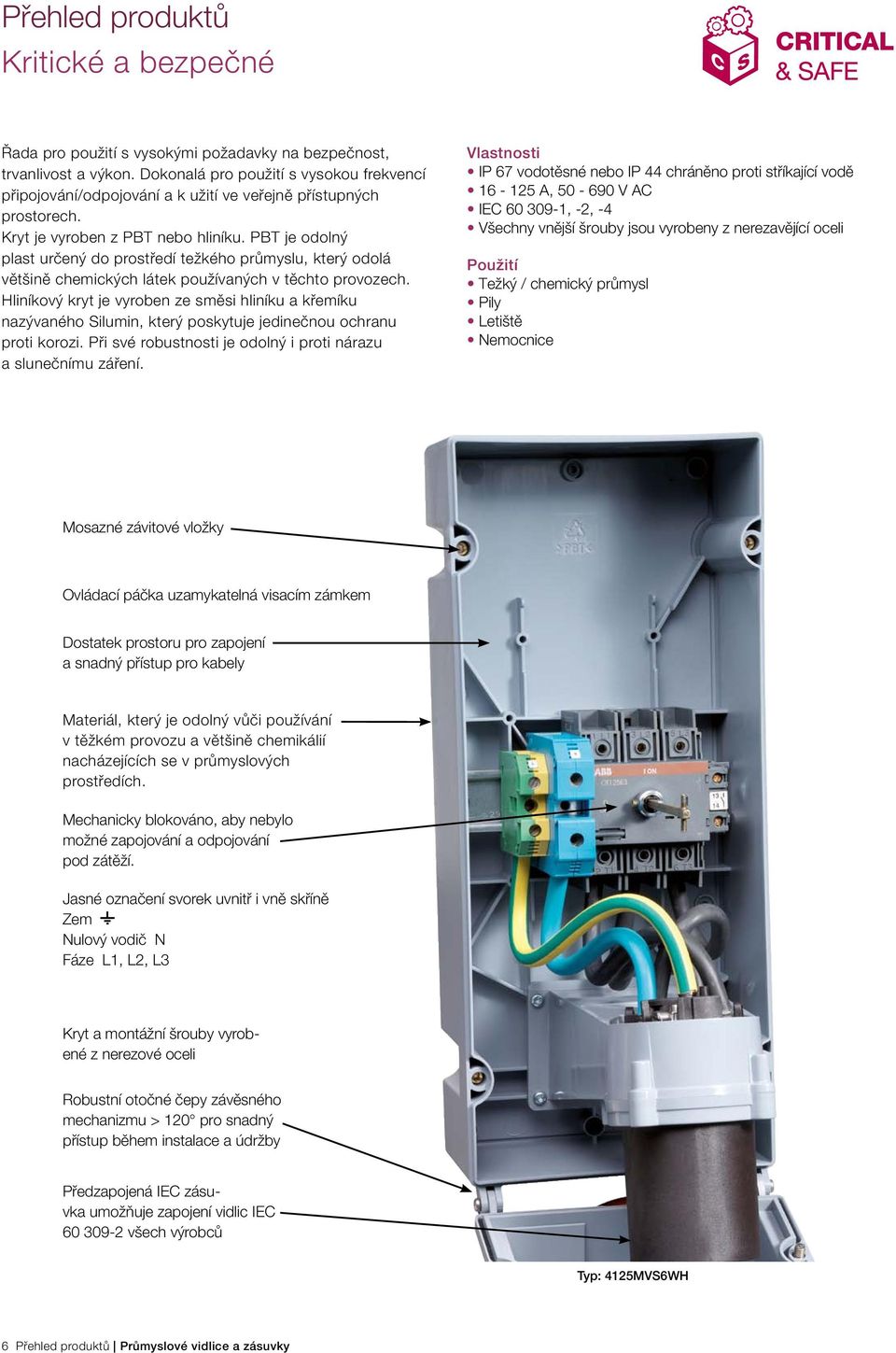

6 Přehled produktů Kritické a bezpečné Řada pro použití s vysokými požadavky na bezpečnost, trvanlivost a výkon. Dokonalá pro použití s vysokou frekvencí připojování/odpojování a k užití ve veřejně přístupných prostorech. Kryt je vyroben z PBT nebo hliníku. PBT je odolný plast určený do prostředí težkého průmyslu, který odolá většině chemických látek používaných v těchto provozech. Hliníkový kryt je vyroben ze směsi hliníku a křemíku nazývaného Silumin, který poskytuje jedinečnou ochranu proti korozi. Při své robustnosti je odolný i proti nárazu a slunečnímu záření. Vlastnosti IP 67 vodotěsné nebo IP 44 chráněno proti stříkající vodě A, V AC IEC , -2, -4 Všechny vnější šrouby jsou vyrobeny z nerezavějící oceli Použití Težký / chemický průmysl Pily Letiště Nemocnice Mosazné závitové vložky Ovládací páčka uzamykatelná visacím zámkem Dostatek prostoru pro zapojení a snadný přístup pro kabely Materiál, který je odolný vůči používání v těžkém provozu a většině chemikálií nacházejících se v průmyslových prostředích. Mechanicky blokováno, aby nebylo možné zapojování a odpojování pod zátěží. Jasné označení svorek uvnitř i vně skříně Zem Nulový vodič N Fáze L1, L2, L3 Kryt a montážní šrouby vyrobené z nerezové oceli Robustní otočné čepy závěsného mechanizmu > 120 pro snadný přístup během instalace a údržby Předzapojená IEC zásuvka umožňuje zapojení vidlic IEC všech výrobců Typ: 4125MVS6WH 6 Přehled produktů Průmyslové vidlice a zásuvky

7 Přehled produktů Náročné a bezpečné Řada pro použití v prostředích kladoucích důraz na vysokou funkčnost a bezpečnost. Robustní kryt je vyroben z plastu PBT. Řada Tough & Safe je použitelná jako vodotěsná (IP 67, A) a chráněna proti stříkající vodě (IP 44, 63 A). Přístroje jsou vybaveny vnitřními a vnějšími kabelovými odlehčovacími sponami. Produkty o jmenovitém proudu 125 A jsou vybaveny dvěma šrouby u každé svorky. Vlastnosti IP 67 vodotěsné nebo IP 44 chráněno proti stříkající vodě A, VAC IEC , -2 Všechny vnější šrouby jsou vyrobeny z nerezavějící oceli Použití Průmysl / dílny Přístavy / loděnice Doly Gastro zařízení / sklady Jasné označení na přední i zadní straně svorek Zem Nulový vodič N Fáze L1, L2, L3 Interní a externí kabelová spona Čistě mosazné kolíky Externí šrouby vyrobené z nerezové oceli Typ: 463P6W Robustní plastový kryt, který odolává většině chemikálií nacházejících se v průmyslových prostředích. Dva šrouby na každé svorce pro zaručení bezpečného a spolehlivého připojení kabelu Zadní svorky, reliéfní nápis, identifikace kontakty Vodotěsná chloroprenová průchodka typu cibulová slupka Typ: 463C6W Průmyslové vidlice a zásuvky Přehled produktů 7

8 Přehled produktů Jednoduché a bezpečné Kvalita je samozřejmá. Bez ohledu na ni tato řada disponuje adekvátní funkčností, ergonomickým designem a bajonetovým zámkem. Nová generace spojovacích zásuvek a vidlic má zdokonalené provedení kabelové vývodky. Pružný koš a závitová převlečná matice utěsní každý průměr kabelu. Přehledné označení konců usnadňuje montáž. Po propojení kabelu se kryt jednoduše uzavře otočením. Materiál termoplastu PA6 je zvolen, díky svým vynikajícím charakteristikám při použití v elektroinstalacích tak, aby vyhovoval požadavkům na kvalitu a bezpečnost. Pro uživatele jsou zahrnuty dodatečné prvky, jako zajišťovací/ uzamykací funkce, aby se zabránilo náhodnému odpojení například PA systému. Dále funce závěsná, umožňující uživateli zavěsit spojovací zásuvku/vidlici, která není použita na zdi, nebo připojena k pohyblivému stropnímu přívodu. Vlastnosti IP 44 chráněno proti stříkající vodě A, VAC IEC , -2 PA6 plastový kryt Vynikající uchopení Kompaktní design Použití Lehký průmysl Staveniště Zemědělství Všeobecná výbava Dva šrouby uzemňovací svorky Délka odizolování Prodloužené zemnicí (uzemňovací) připojovací svorky Závěsná smyčka Jasně označené svorky Zajištění spoje Prodloužené zemnicí (uzemňovací) připojovací svorky Dva šrouby uzemňovací svorky Kombinace tvrdého a měkkého plastového materiálu elastického i tvrdého Utahovací moment kabelové průchodky Délka odizolování kabelu Plošky pro nástroj Jasně označené svorky 8 Přehled produktů Průmyslové vidlice a zásuvky

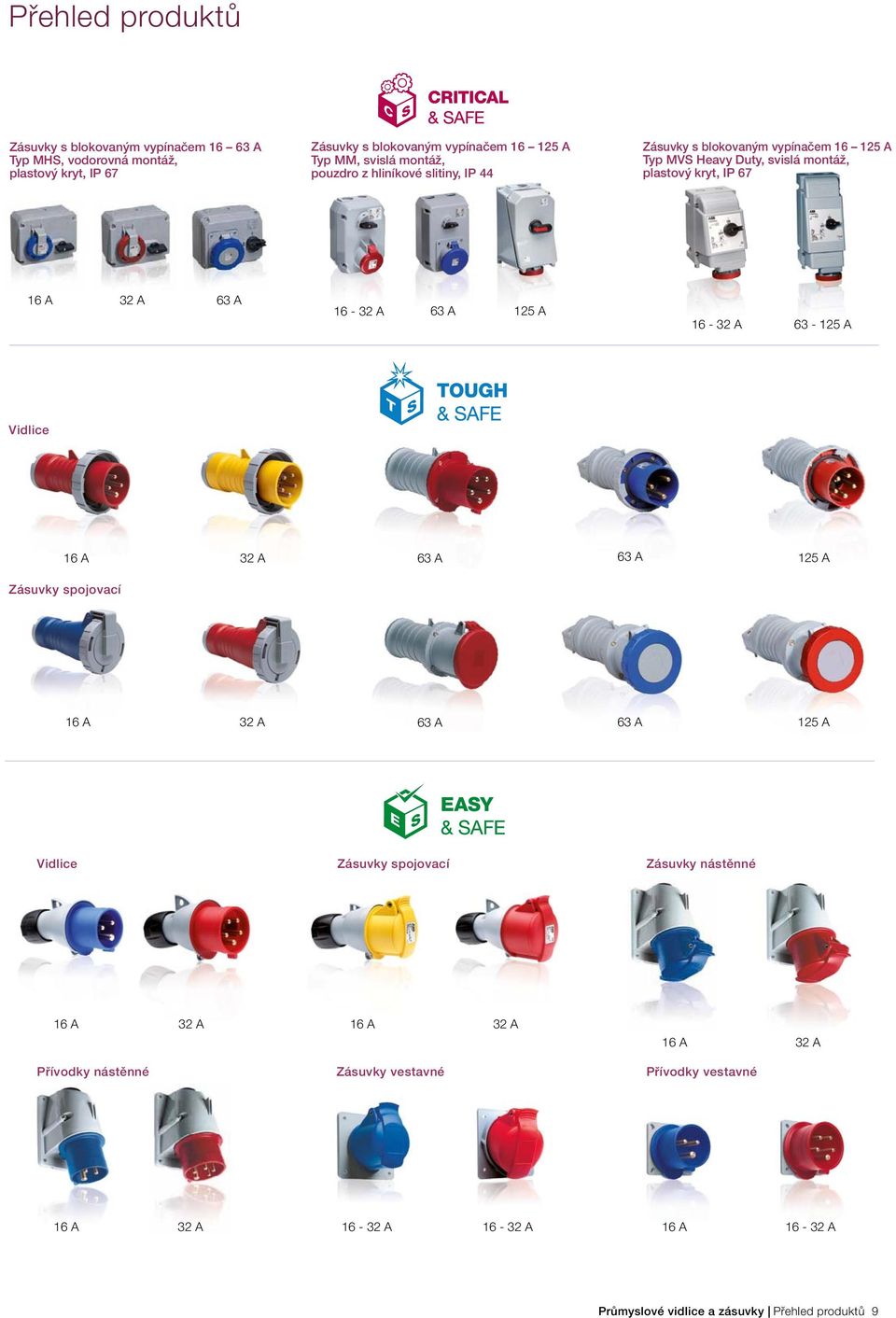

9 Přehled produktů Zásuvky s blokovaným vypínačem A Typ MHS, vodorovná montáž, plastový kryt, IP 67 Zásuvky s blokovaným vypínačem A Typ MM, svislá montáž, pouzdro z hliníkové slitiny, IP 44 Zásuvky s blokovaným vypínačem A Typ MVS Heavy Duty, svislá montáž, plastový kryt, IP A 32 A 63 A A 63 A 125 A A A Vidlice 16 A 32 A 63 A 63 A 125 A Zásuvky spojovací 16 A 32 A 63 A 63 A 125 A Vidlice Zásuvky spojovací Zásuvky nástěnné 16 A 32 A Přívodky nástěnné 16 A 32 A Zásuvky vestavné 16 A 32 A Přívodky vestavné 16 A 32 A A A 16 A A Průmyslové vidlice a zásuvky Přehled produktů 9

10 Nové řady černých vidlic, zásuvek a systémů Modular Combi Díky rozsáhlým zkušenostem z konstruování a výroby průmyslových vidlic, zásuvek a systémů Modular Combi může společnost ABB poskytnout výrobky vysoké kvality, funkčnosti, spolehlivosti a bezpečnosti. Bez ohledu na situaci musí mít v elektrických instalacích vždy nejvyšší prioritu bezpečnost lidí. Společnost ABB představuje nové řady černých vidlic, zásuvek a systémů Modular Combi pro zábavní aplikace, například v koncertních síních, kinech, televizních studiích a na akcích pod širou oblohou. Černé řady jsou dokonalé jak pro vnitřní, tak venkovní použití, a dokonale splynou se svým tmavým okolím. Konfigurace kolíků a dutinek podle normy IEC. Štítky na každém výrobku informují o rozsahu napětí, pro který je výrobek určen. Černé řady jsou na nejvyšší úrovni kvality, která charakterizuje průmyslové vidlice a zásuvky společnosti ABB. 10 Systém Modular Combi Průmyslové vidlice a zásuvky

11 Vidlice a zásuvky 16 A a 32 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PA) Kabelový vstup s kompresní průchodkou Průřez kabelu 1-2,5 mm 2 pro 16 A a 2,5-6 mm 2 pro 32 A Počet pólů Jmenovitý proud Napětí V Frekvence HZ Typ Objednací číslo Jednot. 216-P6B 216-C6B Vidlice 3 16 A a P6B 2CMA100549R , A a P6B 2CMA100550R , A a P6B 2CMA100551R , A a P6B 2CMA100552R , A a P6B 2CMA100553R , A a P6B 2CMA100554R ,23 Konektor 3 16 A a C6B 2CMA100561R , A a C6B 2CMA100562R , A a C6B 2CMA100563R , A a C6B 2CMA100564R , A a C6B 2CMA100565R , A a C6B 2CMA100566R ,30 Zásuvka nástěnná 3 16 A a RAM6B 2CMA100543R , A a RAM6B 2CMA100544R , A a RAM6B 2CMA100545R , A a RAM6B 2CMA100546R , A a RAM6B 2CMA100547R , A a RAM6B 2CMA100548R , RAM6B Systém Modular Combi v černé barvě Modular Combi je systém skládající se z kompaktních jednotek, nahrazující zásuvky, které byly tradičně rozptýleny po stěnách. Modular Combi je nákladově efektivní systém s různými typy zásuvek a konektorů RCD a MCB na jednom místě. Velmi snadno se instaluje a díky řešením a konstrukci šetří čas a peníze. Plastová verze systému Modular Combi je nyní k dispozici v černé barvě. Všechny funkce jsou stejné jako u standardní verze, je například potřebný jen jeden napájecí kabel pro všechny zásuvky v jednotce. Černý systém Modular Combi je k dispozici na požádání se zásuvkami vyhovujícími potřebám zákazníků. Vyžádejte si cenovou nabídku od týmu průmyslových vidlic a zásuvek společnosti ABB. Na požádání jsou k dispozici celočerné kombinace systému Modular Combi. Průmyslové vidlice a zásuvky Systém Modular Combi 11

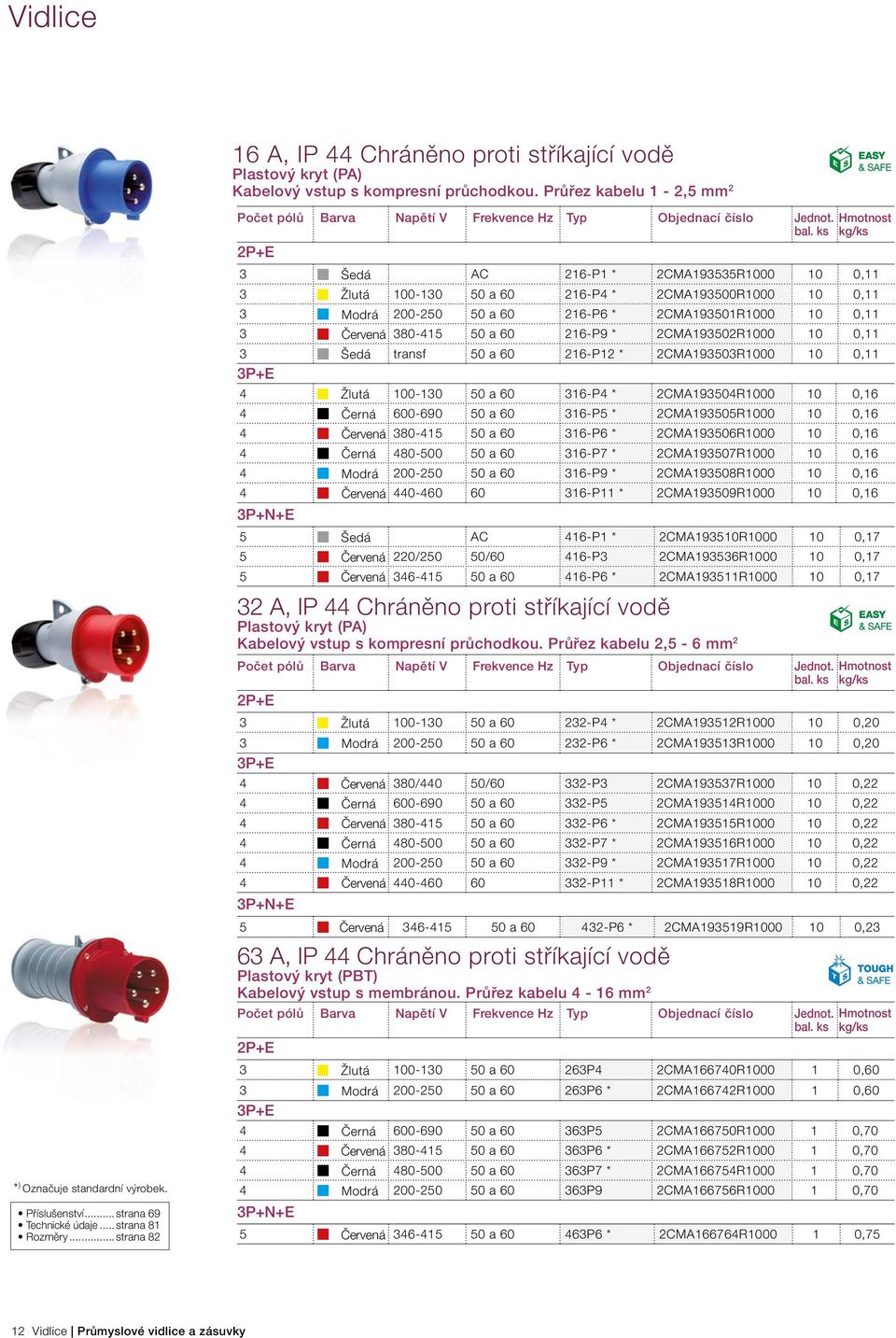

12 Vidlice 16 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PA) Kabelový vstup s kompresní průchodkou. Průřez kabelu 1-2,5 mm 2 * ) Označuje standardní výrobek. Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PBT) Kabelový vstup s membránou. Průřez kabelu 4-16 mm 2 3 Šedá AC 216-P1 * 2CMA193535R ,11 3 Žlutá a P4 * 2CMA193500R ,11 3 Modrá a P6 * 2CMA193501R ,11 3 Červená a P9 * 2CMA193502R ,11 3 Šedá transf 50 a P12 * 2CMA193503R ,11 4 Žlutá a P4 * 2CMA193504R ,16 4 Černá a P5 * 2CMA193505R ,16 4 Červená a P6 * 2CMA193506R ,16 4 Černá a P7 * 2CMA193507R ,16 4 Modrá a P9 * 2CMA193508R ,16 4 Červená P11 * 2CMA193509R ,16 5 Šedá AC 416-P1 * 2CMA193510R ,17 5 Červená 220/250 50/ P3 2CMA193536R ,17 5 Červená a P6 * 2CMA193511R ,17 32 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PA) Kabelový vstup s kompresní průchodkou. Průřez kabelu 2,5-6 mm 2 3 Žlutá a P4 * 2CMA193512R ,20 3 Modrá a P6 * 2CMA193513R ,20 4 Červená 380/440 50/ P3 2CMA193537R ,22 4 Černá a P5 2CMA193514R ,22 4 Červená a P6 * 2CMA193515R ,22 4 Černá a P7 * 2CMA193516R ,22 4 Modrá a P9 * 2CMA193517R ,22 4 Červená P11 * 2CMA193518R ,22 5 Červená a P6 * 2CMA193519R ,23 3 Žlutá a P4 2CMA166740R ,60 3 Modrá a P6 * 2CMA166742R ,60 4 Černá a P5 2CMA166750R ,70 4 Červená a P6 * 2CMA166752R ,70 4 Černá a P7 * 2CMA166754R ,70 4 Modrá a P9 2CMA166756R ,70 5 Červená a P6 * 2CMA166764R ,75 12 Vidlice Průmyslové vidlice a zásuvky

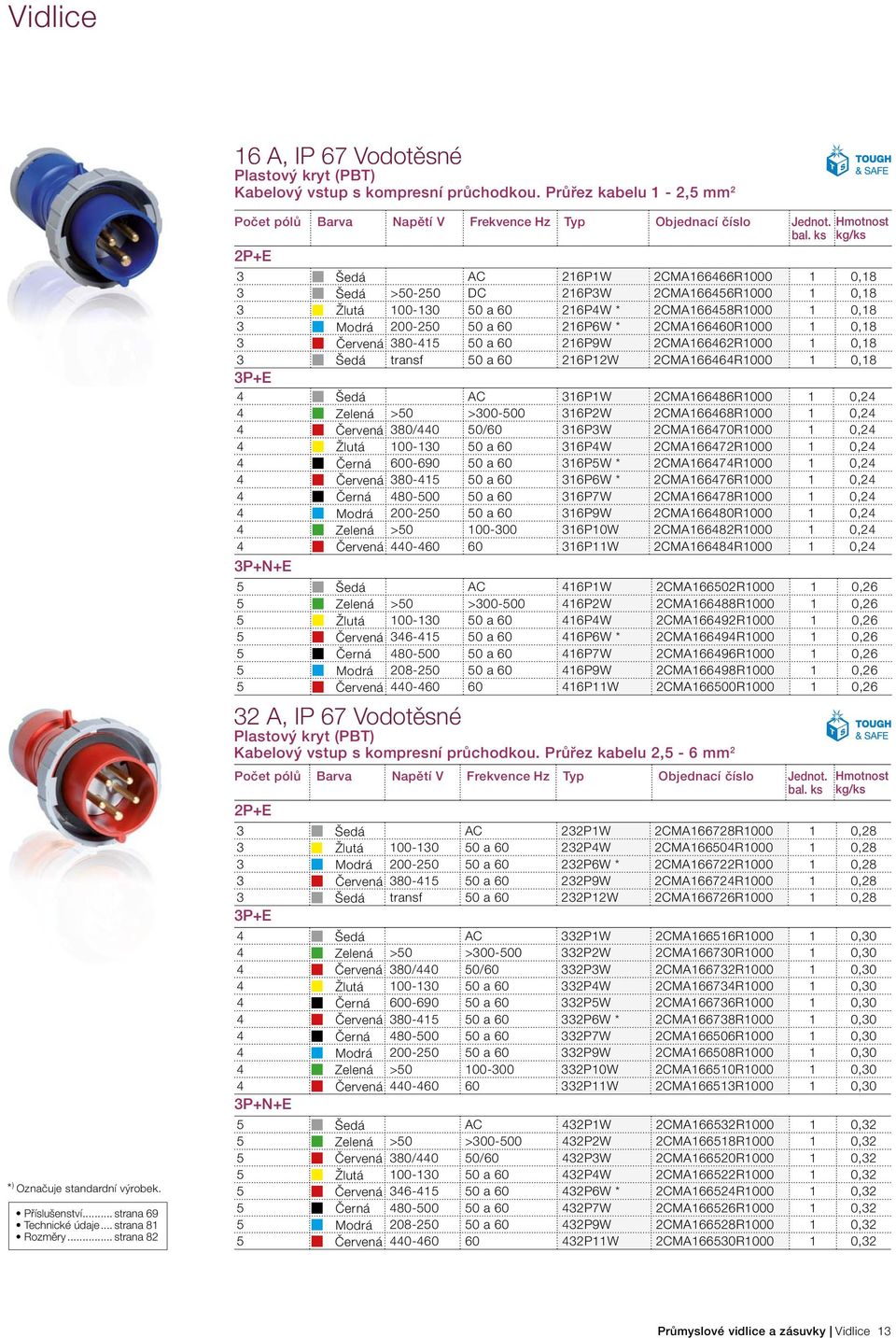

13 Vidlice 16 A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s kompresní průchodkou. Průřez kabelu 1-2,5 mm 2 * ) Označuje standardní výrobek. Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana 82 3 Šedá AC 216P1W 2CMA166466R ,18 3 Šedá > DC 216P3W 2CMA166456R ,18 3 Žlutá a P4W * 2CMA166458R ,18 3 Modrá a P6W * 2CMA166460R ,18 3 Červená a P9W 2CMA166462R ,18 3 Šedá transf 50 a P12W 2CMA166464R ,18 4 Šedá AC 316P1W 2CMA166486R ,24 4 Zelená >50 > P2W 2CMA166468R ,24 4 Červená 380/440 50/60 316P3W 2CMA166470R ,24 4 Žlutá a P4W 2CMA166472R ,24 4 Černá a P5W * 2CMA166474R ,24 4 Červená a P6W * 2CMA166476R ,24 4 Černá a P7W 2CMA166478R ,24 4 Modrá a P9W 2CMA166480R ,24 4 Zelená > P10W 2CMA166482R ,24 4 Červená P11W 2CMA166484R ,24 5 Šedá AC 416P1W 2CMA166502R ,26 5 Zelená >50 > P2W 2CMA166488R ,26 5 Žlutá a P4W 2CMA166492R ,26 5 Červená a P6W * 2CMA166494R ,26 5 Černá a P7W 2CMA166496R ,26 5 Modrá a P9W 2CMA166498R ,26 5 Červená P11W 2CMA166500R ,26 32 A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s kompresní průchodkou. Průřez kabelu 2,5-6 mm 2 3 Šedá AC 232P1W 2CMA166728R ,28 3 Žlutá a P4W 2CMA166504R ,28 3 Modrá a P6W * 2CMA166722R ,28 3 Červená a P9W 2CMA166724R ,28 3 Šedá transf 50 a P12W 2CMA166726R ,28 4 Šedá AC 332P1W 2CMA166516R ,30 4 Zelená >50 > P2W 2CMA166730R ,30 4 Červená 380/440 50/60 332P3W 2CMA166732R ,30 4 Žlutá a P4W 2CMA166734R ,30 4 Černá a P5W 2CMA166736R ,30 4 Červená a P6W * 2CMA166738R ,30 4 Černá a P7W 2CMA166506R ,30 4 Modrá a P9W 2CMA166508R ,30 4 Zelená > P10W 2CMA166510R ,30 4 Červená P11W 2CMA166513R ,30 5 Šedá AC 432P1W 2CMA166532R ,32 5 Zelená >50 > P2W 2CMA166518R ,32 5 Červená 380/440 50/60 432P3W 2CMA166520R ,32 5 Žlutá a P4W 2CMA166522R ,32 5 Červená a P6W * 2CMA166524R ,32 5 Černá a P7W 2CMA166526R ,32 5 Modrá a P9W 2CMA166528R ,32 5 Červená P11W 2CMA166530R ,32 Průmyslové vidlice a zásuvky Vidlice 13

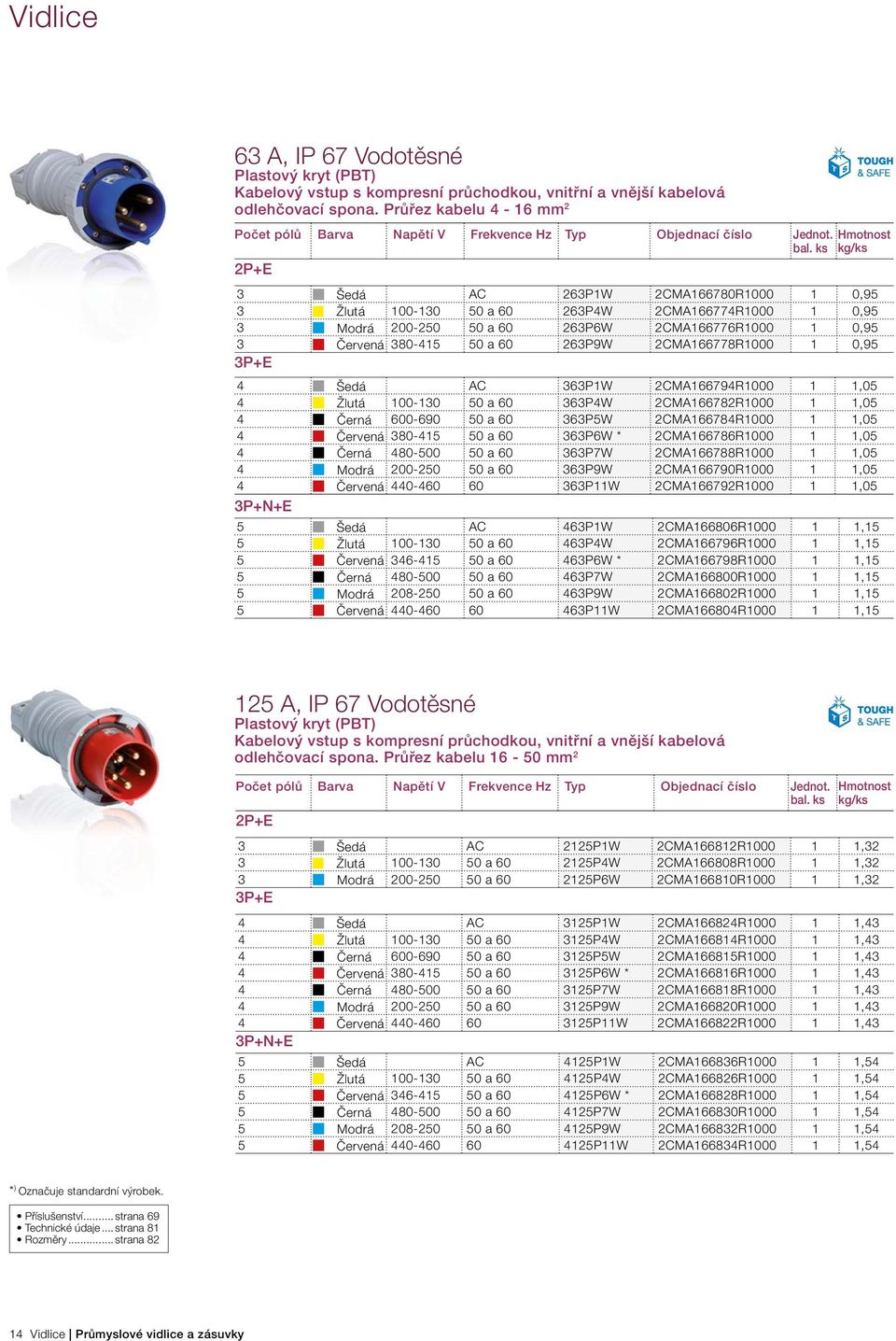

14 Vidlice 63 A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s kompresní průchodkou, vnitřní a vnější kabelová odlehčovací spona. Průřez kabelu 4-16 mm 2 3 Šedá AC 263P1W 2CMA166780R ,95 3 Žlutá a P4W 2CMA166774R ,95 3 Modrá a P6W 2CMA166776R ,95 3 Červená a P9W 2CMA166778R ,95 4 Šedá AC 363P1W 2CMA166794R ,05 4 Žlutá a P4W 2CMA166782R ,05 4 Černá a P5W 2CMA166784R ,05 4 Červená a P6W * 2CMA166786R ,05 4 Černá a P7W 2CMA166788R ,05 4 Modrá a P9W 2CMA166790R ,05 4 Červená P11W 2CMA166792R ,05 5 Šedá AC 463P1W 2CMA166806R ,15 5 Žlutá a P4W 2CMA166796R ,15 5 Červená a P6W * 2CMA166798R ,15 5 Černá a P7W 2CMA166800R ,15 5 Modrá a P9W 2CMA166802R ,15 5 Červená P11W 2CMA166804R , A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s kompresní průchodkou, vnitřní a vnější kabelová odlehčovací spona. Průřez kabelu mm 2 3 Šedá AC 2125P1W 2CMA166812R ,32 3 Žlutá a P4W 2CMA166808R ,32 3 Modrá a P6W 2CMA166810R ,32 4 Šedá AC 3125P1W 2CMA166824R ,43 4 Žlutá a P4W 2CMA166814R ,43 4 Černá a P5W 2CMA166815R ,43 4 Červená a P6W * 2CMA166816R ,43 4 Černá a P7W 2CMA166818R ,43 4 Modrá a P9W 2CMA166820R ,43 4 Červená P11W 2CMA166822R ,43 5 Šedá AC 4125P1W 2CMA166836R ,54 5 Žlutá a P4W 2CMA166826R ,54 5 Červená a P6W * 2CMA166828R ,54 5 Černá a P7W 2CMA166830R ,54 5 Modrá a P9W 2CMA166832R ,54 5 Červená P11W 2CMA166834R ,54 * ) Označuje standardní výrobek. Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana Vidlice Průmyslové vidlice a zásuvky

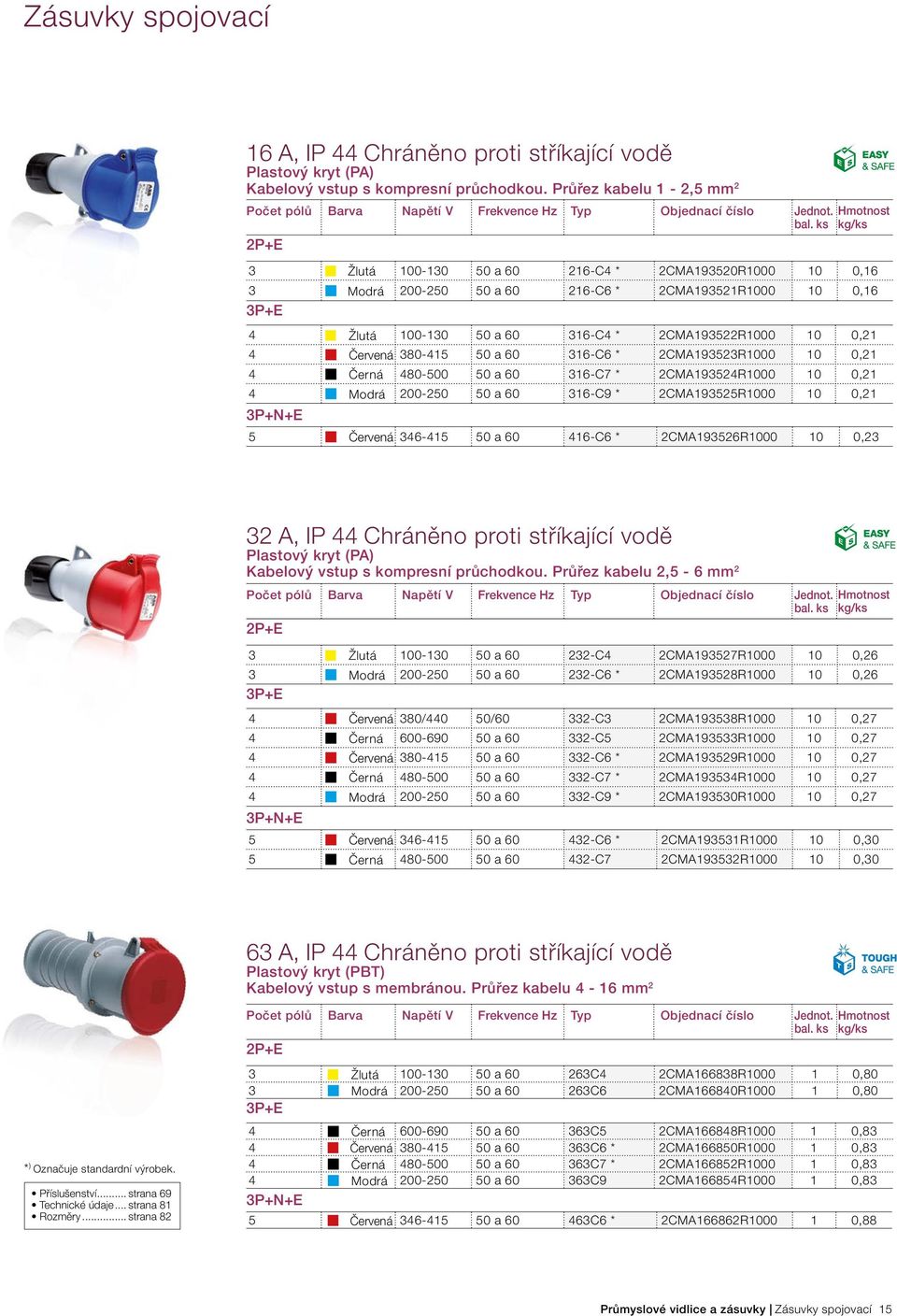

15 Zásuvky spojovací 16 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PA) Kabelový vstup s kompresní průchodkou. Průřez kabelu 1-2,5 mm 2 3 Žlutá a C4 * 2CMA193520R ,16 3 Modrá a C6 * 2CMA193521R ,16 4 Žlutá a C4 * 2CMA193522R ,21 4 Červená a C6 * 2CMA193523R ,21 4 Černá a C7 * 2CMA193524R ,21 4 Modrá a C9 * 2CMA193525R ,21 5 Červená a C6 * 2CMA193526R ,23 32 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PA) Kabelový vstup s kompresní průchodkou. Průřez kabelu 2,5-6 mm 2 3 Žlutá a C4 2CMA193527R ,26 3 Modrá a C6 * 2CMA193528R ,26 4 Červená 380/440 50/ C3 2CMA193538R ,27 4 Černá a C5 2CMA193533R ,27 4 Červená a C6 * 2CMA193529R ,27 4 Černá a C7 * 2CMA193534R ,27 4 Modrá a C9 * 2CMA193530R ,27 5 Červená a C6 * 2CMA193531R ,30 5 Černá a C7 2CMA193532R ,30 63 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PBT) Kabelový vstup s membránou. Průřez kabelu 4-16 mm 2 3 Žlutá a C4 2CMA166838R ,80 3 Modrá a C6 2CMA166840R ,80 * ) Označuje standardní výrobek. Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana 82 4 Černá a C5 2CMA166848R ,83 4 Červená a C6 * 2CMA166850R ,83 4 Černá a C7 * 2CMA166852R ,83 4 Modrá a C9 2CMA166854R ,83 5 Červená a C6 * 2CMA166862R ,88 Průmyslové vidlice a zásuvky Zásuvky spojovací 15

16 Zásuvky spojovací 16 A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s kompresní průchodkou. Průřez kabelu 1-2,5 mm 2 3 Šedá AC 216C1W 2CMA166544R ,22 3 Šedá > DC 216C3W 2CMA166534R ,22 3 Žlutá a C4W 2CMA166536R ,22 3 Modrá a C6W * 2CMA166538R ,22 3 Červená a C9W 2CMA166540R ,22 3 Šedá transf 50 a C12W 2CMA166542R ,22 4 Šedá AC 316C1W 2CMA166564R ,31 4 Zelená >50 > C2W 2CMA166546R ,31 4 Červená 380/440 50/60 316C3W 2CMA166548R ,31 4 Žlutá a C4W 2CMA166550R ,31 4 Černá a C5W 2CMA166552R ,31 4 Červená a C6W * 2CMA166554R ,31 4 Černá a C7W 2CMA166556R ,31 4 Modrá a C9W 2CMA166558R ,31 4 Zelená > C10W 2CMA166560R ,31 4 Červená C11W 2CMA166562R ,31 5 Šedá AC 416C1W 2CMA166580R ,32 5 Zelená >50 > C2W 2CMA166566R ,32 5 Červená 380/440 50/60 416C3W 2CMA166568R ,32 5 Žlutá a C4W 2CMA166570R ,32 5 Červená a C6W * 2CMA166572R ,32 5 Černá a C7W 2CMA166574R ,32 5 Modrá a C9W 2CMA166576R ,32 5 Červená C11W 2CMA166578R ,32 * ) Označuje standardní výrobek. Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s kompresní průchodkou. Průřez kabelu 2,5-6 mm 2 3 Šedá AC 232C1W 2CMA166590R ,35 3 Žlutá a C4W 2CMA166582R ,35 3 Modrá a C6W * 2CMA166584R ,35 3 Červená a C9W 2CMA166586R ,35 3 Šedá transf 50 a C12W 2CMA166588R ,35 4 Šedá AC 332C1W 2CMA166592R ,38 4 Zelená >50 > C2W 2CMA166596R ,38 4 Červená 380/440 50/60 332C3W 2CMA166598R ,38 4 Žlutá a C4W 2CMA166600R ,38 4 Černá a C5W 2CMA166602R ,38 4 Červená a C6W * 2CMA166604R ,38 4 Černá a C7W 2CMA166606R ,38 4 Modrá a C9W 2CMA166608R ,38 4 Zelená > C10W 2CMA166610R ,38 4 Červená C11W 2CMA166594R ,38 5 Šedá AC 432C1W 2CMA166526R ,41 5 Zelená >50 > C2W 2CMA166612R ,41 5 Červená 380/440 50/60 432C3W 2CMA166614R ,41 5 Žlutá a C4W 2CMA166616R ,41 5 Červená a C6W * 2CMA166618R ,41 5 Černá a C7W 2CMA166620R ,41 5 Modrá a C9W 2CMA166622R ,41 5 Červená C11W 2CMA166624R ,41 16 Zásuvky spojovací Průmyslové vidlice a zásuvky

17 Zásuvky spojovací 63 A, IP 67 Vodotěsné Plastový kryt (PBT). Kabelový vstup s kompresní průchodkou, vnitřní a vnější kabelová odlehčovací spona. Průřez kabelu 4-16 mm 2 3 Šedá AC 263C1W 2CMA166878R ,80 3 Žlutá a C4W 2CMA166872R ,80 3 Modrá a C6W 2CMA166874R ,80 3 Červená a C9W 2CMA166876R ,80 4 Šedá AC 363C1W 2CMA166902R ,83 4 Žlutá a C4W 2CMA166890R ,83 4 Černá a C5W 2CMA166892R ,83 4 Červená a C6W * 2CMA166894R ,83 4 Černá a C7W 2CMA166896R ,83 4 Modrá a C9W 2CMA166898R ,83 4 Červená C11W 2CMA166900R ,83 5 Šedá AC 463C1W 2CMA166914R ,88 5 Žlutá a C4W 2CMA166904R ,88 5 Červená a C6W * 2CMA166906R ,88 5 Černá a C7W 2CMA166908R ,88 5 Modrá a C9W 2CMA166910R ,88 5 Červená C11W 2CMA166912R , A, IP 67 Vodotěsné Plastový kryt (PBT). Kabelový vstup s kompresní průchodkou, vnitřní a vnější kabelová odlehčovací spona. Typ LP s dlouhými fázovými dutinkami a pilotními dutinkami. Průřez kabelu mm 2 3 Šedá AC 2125C1W 2CMA166920R ,37 3 Žlutá a C4W 2CMA166916R ,37 3 Modrá a C6W 2CMA166918R ,37 4 Šedá AC 3125C1W 2CMA166932R ,41 4 Žlutá a C4W 2CMA166922R ,41 4 Černá a C5W 2CMA166923R ,41 4 Červená a C6W * 2CMA166924R ,41 4 Červená a C6W LP 2CMA169211R ,41 4 Černá a C7W 2CMA166926R ,41 4 Modrá a C9W * 2CMA166928R ,41 4 Červená C11W 2CMA166930R ,41 5 Šedá AC 4125C1W 2CMA166944R ,53 5 Žlutá a C4W 2CMA166934R ,53 5 Červená a C6W * 2CMA166936R ,53 5 Červená a C6W LP 2CMA169212R ,53 5 Černá a C7W 2CMA166938R ,53 5 Modrá a C9W 2CMA166940R ,53 5 Červená C11W 2CMA166942R ,53 * ) Označuje standardní výrobek. Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana 82 Průmyslové vidlice a zásuvky Zásuvky spojovací 17

18 Průmyslové vidlice a zásuvky Příklady použití 18 Příklady použití Průmyslové vidlice a zásuvky

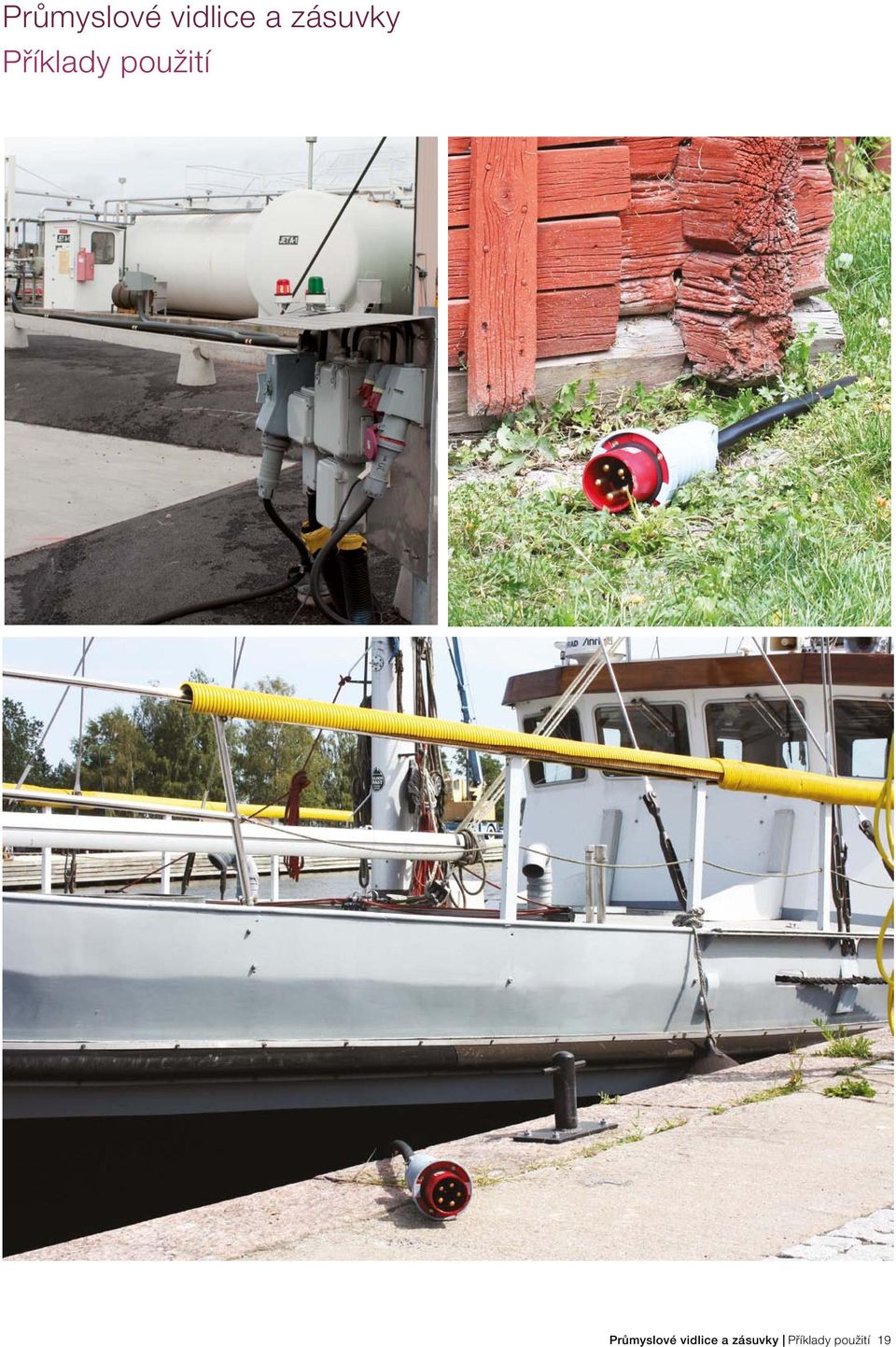

19 Průmyslové vidlice a zásuvky Příklady použití Průmyslové vidlice a zásuvky Příklady použití 19

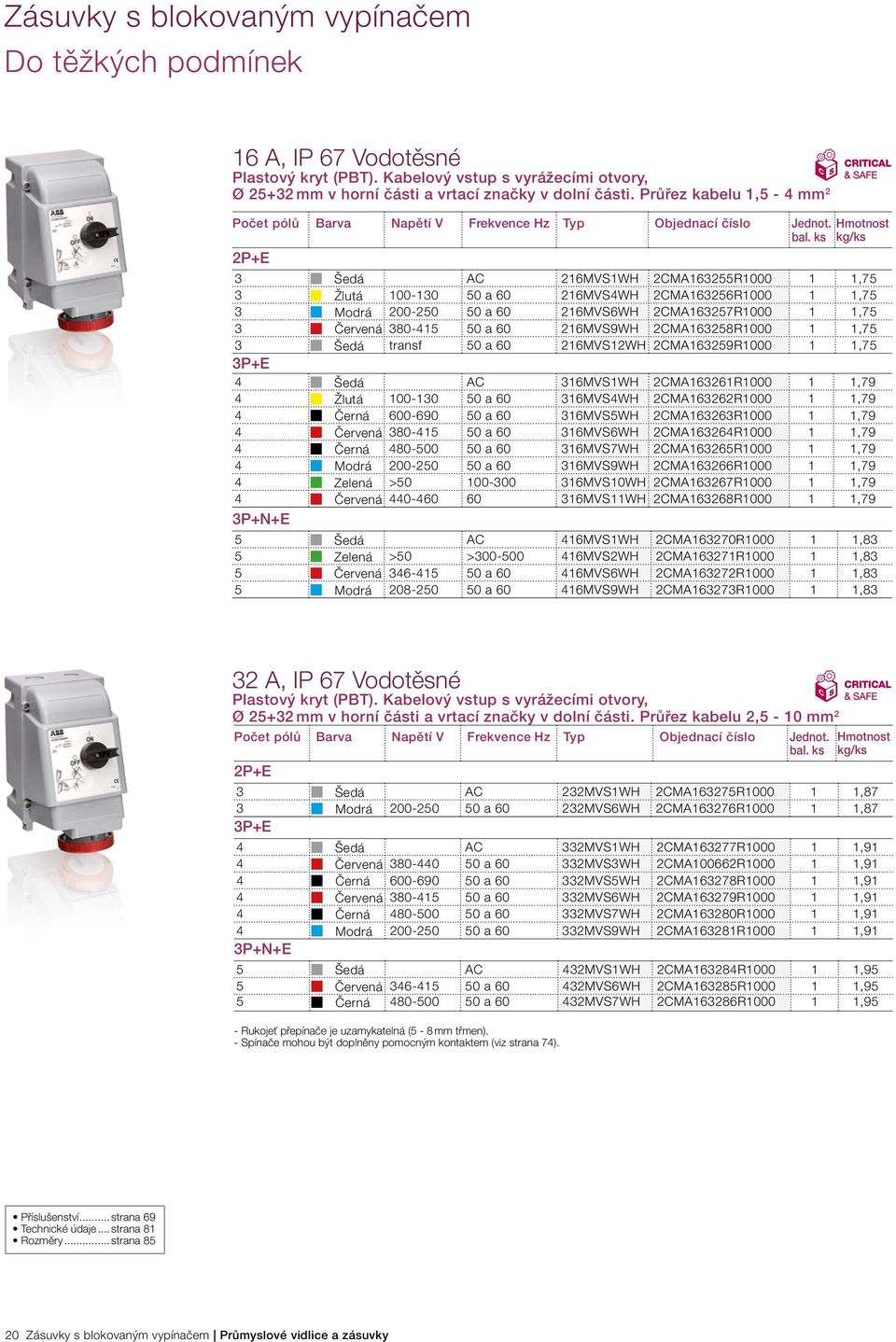

20 Zásuvky s blokovaným vypínačem Do těžkých podmínek 16 A, IP 67 Vodotěsné Plastový kryt (PBT). Kabelový vstup s vyrážecími otvory, Ø mm v horní části a vrtací značky v dolní části. Průřez kabelu 1,5-4 mm 2 3 Šedá AC 216MVS1WH 2CMA163255R ,75 3 Žlutá a MVS4WH 2CMA163256R ,75 3 Modrá a MVS6WH 2CMA163257R ,75 3 Červená a MVS9WH 2CMA163258R ,75 3 Šedá transf 50 a MVS12WH 2CMA163259R ,75 4 Šedá AC 316MVS1WH 2CMA163261R ,79 4 Žlutá a MVS4WH 2CMA163262R ,79 4 Černá a MVS5WH 2CMA163263R ,79 4 Červená a MVS6WH 2CMA163264R ,79 4 Černá a MVS7WH 2CMA163265R ,79 4 Modrá a MVS9WH 2CMA163266R ,79 4 Zelená > MVS10WH 2CMA163267R ,79 4 Červená MVS11WH 2CMA163268R ,79 5 Šedá AC 416MVS1WH 2CMA163270R ,83 5 Zelená >50 > MVS2WH 2CMA163271R ,83 5 Červená a MVS6WH 2CMA163272R ,83 5 Modrá a MVS9WH 2CMA163273R ,83 32 A, IP 67 Vodotěsné Plastový kryt (PBT). Kabelový vstup s vyrážecími otvory, Ø mm v horní části a vrtací značky v dolní části. Průřez kabelu 2,5-10 mm 2 - Rukojeť přepínače je uzamykatelná (5-8 mm třmen). - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). 3 Šedá AC 232MVS1WH 2CMA163275R ,87 3 Modrá a MVS6WH 2CMA163276R ,87 4 Šedá AC 332MVS1WH 2CMA163277R ,91 4 Červená a MVS3WH 2CMA100662R ,91 4 Černá a MVS5WH 2CMA163278R ,91 4 Červená a MVS6WH 2CMA163279R ,91 4 Černá a MVS7WH 2CMA163280R ,91 4 Modrá a MVS9WH 2CMA163281R ,91 5 Šedá AC 432MVS1WH 2CMA163284R ,95 5 Červená a MVS6WH 2CMA163285R ,95 5 Černá a MVS7WH 2CMA163286R ,95 Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana Zásuvky s blokovaným vypínačem Průmyslové vidlice a zásuvky

21 Zásuvky s blokovaným vypínačem Do těžkých podmínek 63 A, IP 67 Vodotěsné Plastový kryt (PBT). Kabelový vstup s vyrážecími otvory, Ø mm v horní části a vrtací značky v dolní části. Průřez kabelu 6-25 mm 2 3 Šedá AC 263MVS1WH 2CMA162831R ,50 3 Žlutá a MVS4WH 2CMA162827R ,50 3 Modrá a MVS6WH 2CMA162828R ,50 3 Červená a MVS9WH 2CMA162829R ,50 4 Šedá AC 363MVS1WH 2CMA162841R ,50 4 Žlutá a MVS4WH 2CMA162834R ,50 4 Černá a MVS5WH 2CMA162835R ,50 4 Červená a MVS6WH 2CMA162836R ,50 4 Černá a MVS7WH 2CMA162837R ,50 4 Modrá a MVS9WH 2CMA162838R ,50 4 Červená MVS11WH 2CMA162840R ,50 5 Šedá AC 463MVS1WH 2CMA162849R ,60 5 Žlutá a MVS4WH 2CMA162844R ,60 5 Červená a MVS6WH 2CMA162845R ,60 5 Černá a MVS7WH 2CMA162846R ,60 5 Modrá a MVS9WH 2CMA162847R ,60 5 Červená MVS11WH 2CMA162848R , A, IP 67 Vodotěsné Plastový kryt (PBT). Kabelový vstup s vyrážecími otvory, Ø mm v horní části a vrtací značky v dolní části. Dlouhé fázové dutinky a pilotní dutinky. Průřez kabelu mm 2 3 Šedá AC 2125MVS1WH 2CMA162740R ,40 3 Žlutá a MVS4WH 2CMA162738R ,40 3 Modrá a MVS6WH * 2CMA162739R ,40 4 Šedá AC 3125MVS1WH 2CMA162746R ,40 4 Žlutá a MVS4WH 2CMA162741R ,40 4 Červená a MVS6WH 2CMA162742R ,40 4 Černá a MVS7WH 2CMA162743R ,40 4 Modrá a MVS9WH 2CMA162744R ,40 4 Červená MVS11WH 2CMA162745R ,40 5 Šedá AC 4125MVS1WH 2CMA162796R ,50 5 Žlutá a MVS4WH 2CMA162791R ,50 5 Červená a MVS6WH * 2CMA162792R ,50 5 Černá a MVS7WH 2CMA162793R ,50 5 Modrá a MVS9WH 2CMA162794R ,50 5 Červená MVS11WH 2CMA162795R ,50 * ) Označuje standardní výrobek. - Rukojeť přepínače je uzamykatelná (5-8 mm třmen). - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana 85 Průmyslové vidlice a zásuvky Zásuvky s blokovaným vypínačem 21

22 Zásuvky s blokovaným vypínačem Do těžkých podmínek 63 A, IP 44 Plastový kryt (PBT). Kabelový vstup s vyrážecími otvory, Ø mm v horní části a vrtací značky v dolní části. Průřez kabelu 6-25 mm 2 3 Žlutá a MVS4 2CMA162327R ,50 3 Modrá a MVS6 2CMA162328R ,50 4 Černá a MVS5 2CMA162335R ,50 4 Červená a MVS6 2CMA162336R ,50 4 Černá a MVS7 2CMA162337R ,50 4 Modrá a MVS9 2CMA162338R ,50 5 Červená a MVS6 * 2CMA162345R ,60 * ) Označuje standardní výrobek. - Rukojeť přepínače je uzamykatelná (5-8 mm třmen). - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana Zásuvky s blokovaným vypínačem Průmyslové vidlice a zásuvky

23 Zásuvky s blokovaným vypínačem Kryt z hliníkové slitiny 16 A, IP 44 Chráněno proti stříkající vodě Hliníkový kryt Kabelový vstup 2 M25+2 M32. Průřez kabelu 1,5-4 mm 2 Počet pólů Barva Napětí V Frekvence Hz Typ Objednací číslo Jednot. 4 Šedá AC 316MM1 2CMA167980R ,30 4 Žlutá a MM4 2CMA167973R ,30 4 Černá a MM5 2CMA167974R ,30 4 Červená a MM6 * 2CMA167975R ,30 4 Černá a MM7 * 2CMA167976R ,30 4 Modrá a MM9 2CMA167977R ,30 4 Zelená > MM10 2CMA167978R ,30 4 Červená MM11 2CMA167979R ,30 5 Šedá AC 416MM1 2CMA167988R ,32 5 Zelená >50 > MM2 2CMA167981R ,32 5 Červená a MM6 * 2CMA167984R ,32 5 Modrá a MM9 2CMA167986R ,32 5 Červená MM11 2CMA167987R ,32 32 A, IP 44 Chráněno proti stříkající vodě Hliníkový kryt Kabelový vstup 2 M25+2 M32. Průřez kabelu 2,5-10 mm 2 4 Šedá AC 332MM1 2CMA167998R ,42 4 Červená 380/440 50/60 332MM3 2CMA167990R ,42 4 Žlutá a MM4 2CMA167991R ,42 4 Černá a MM5 2CMA167992R ,42 4 Červená a MM6 * 2CMA167993R ,42 4 Černá a MM7 2CMA167994R ,42 4 Modrá a MM9 2CMA167995R ,42 4 Zelená > MM10 2CMA167996R ,42 4 Červená MM11 2CMA167997R ,42 5 Šedá AC 432MM1 2CMA168006R ,48 5 Červená a MM6 * 2CMA168002R ,48 5 Černá a MM7 2CMA168003R ,48 5 Modrá a MM9 2CMA168004R ,48 * ) Označuje standardní výrobek. - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana 86 Průmyslové vidlice a zásuvky Zásuvky s blokovaným vypínačem 23

24 Zásuvky s blokovaným vypínačem Kryt z hliníkové slitiny 63 A, IP 44 Chráněno proti stříkající vodě Hliníkový kryt Kabelový vstup 4 M40. Průřez kabelu 6-25 mm 2 3 Šedá AC 263MM1 2CMA168033R ,20 3 Žlutá a MM4 2CMA168030R ,20 3 Modrá a MM6 2CMA168031R ,20 3 Červená a MM9 2CMA168032R ,20 4 Šedá AC 363MM1 2CMA168040R ,22 4 Žlutá a MM4 2CMA168034R ,22 4 Černá a MM5 2CMA168035R ,22 4 Červená a MM6 * 2CMA168036R ,22 4 Černá a MM7 * 2CMA168037R ,22 4 Modrá a MM9 2CMA168038R ,22 4 Červená MM11 2CMA168039R ,22 5 Šedá AC 463MM1 2CMA168046R ,35 5 Červená a MM6 * 2CMA168042R ,35 5 Černá a MM7 2CMA168043R ,35 5 Modrá a MM9 2CMA168044R , A, IP 44 Chráněno proti stříkající vodě Hliníkový kryt. Dlouhé fázové dutinky a pilotní dutinky. Kabelový vstup 2 M50. Průřez kabelu mm 2 3 Modrá a MM6 2CMA168047R ,70 4 Šedá AC 3125MM1 2CMA168052R ,90 4 Červená a MM6 * 2CMA168048R ,90 4 Černá a MM7 2CMA168049R ,90 4 Modrá a MM9 2CMA168050R ,90 4 Červená MM11 2CMA168051R ,90 5 Šedá AC 4125MM1 2CMA168056R ,10 5 Červená a MM6 * 2CMA168053R ,10 5 Černá a MM7 2CMA168054R ,10 5 Červená MM11 2CMA168055R ,10 * ) Označuje standardní výrobek. - Rukojeť přepínače je uzamykatelná (5-8 mm třmen). - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana Zásuvky s blokovaným vypínačem Průmyslové vidlice a zásuvky

25 Zásuvky s blokovaným vypínačem Vodorovná montáž 16 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, Ø 25 mm/m25. Průřez kabelu 1,5-4 mm 2 3 Žlutá a MHS4 2CMA167622R ,55 3 Modrá a MHS6 * 2CMA167623R ,55 4 Žlutá a MHS4 2CMA167629R ,58 4 Černá a MHS5 2CMA167630R ,58 4 Červená a MHS6 * 2CMA167631R ,58 4 Černá a MHS7 2CMA167632R ,58 4 Modrá a MHS9 2CMA167633R ,58 4 Červená MHS11 2CMA167635R ,58 5 Červená a MHS6 * 2CMA167640R ,61 32 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, Ø 25 mm/m25. Průřez kabelu 2,5-10 mm 2 3 Žlutá a MHS4 2CMA167668R ,60 3 Modrá a MHS6 * 2CMA167669R ,60 4 Černá a MHS5 2CMA167676R ,63 4 Červená a MHS6 * 2CMA167677R ,63 4 Černá a MHS7 2CMA167678R ,63 4 Modrá a MHS9 2CMA167679R ,63 5 Červená a MHS6 * 2CMA167686R ,66 63 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, 2 Ø 32 mm. Průřez kabelu 6-25 mm 2 3 Žlutá a MHS4 2CMA167714R ,00 3 Modrá a MHS6 2CMA167715R ,00 4 Černá a MHS5 2CMA167719R ,00 4 Červená a MHS6 * 2CMA167721R ,00 4 Černá a MHS7 2CMA167722R ,00 4 Modrá a MHS9 2CMA167723R ,00 5 Červená a MHS6 * 2CMA167727R ,10 * ) Označuje standardní výrobek. - Rukojeť přepínače je uzamykatelná (5-8 mm třmen). - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana 84 Průmyslové vidlice a zásuvky Zásuvky s blokovaným vypínačem 25

26 Zásuvky s blokovaným vypínačem Vodorovná montáž * ) Označuje standardní výrobek. - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, Ø 25 mm dole/m25 nahoře. Průřez kabelu 1,5-4 mm 2 3 Šedá AC 216MHS1W 2CMA167804R ,55 3 Žlutá a MHS4W 2CMA167800R ,55 3 Modrá a MHS6W * 2CMA167801R ,55 3 Červená a MHS9W 2CMA167802R ,55 3 Šedá transf 50 a MHS12W 2CMA167803R ,55 4 Šedá AC 316MHS1W 2CMA167814R ,58 4 Zelená >50 > MHS2W 2CMA167805R ,58 4 Červená 380/440 50/60 316MHS3W 2CMA167806R ,58 4 Žlutá a MHS4W 2CMA167807R ,58 4 Černá a MHS5W 2CMA167808R ,58 4 Červená a MHS6W * 2CMA167809R ,58 4 Černá a MHS7W 2CMA167810R ,58 4 Modrá a MHS9W 2CMA167811R ,58 4 Zelená > MHS10W 2CMA167812R ,58 4 Červená MHS11W 2CMA167813R ,58 5 Šedá AC 416MHS1W 2CMA167822R ,61 5 Zelená >50 > MHS2W 2CMA167815R ,61 5 Červená 380/440 50/60 416MHS3W 2CMA167816R ,61 5 Žlutá a MHS4W 2CMA167817R ,61 5 Červená a MHS6W * 2CMA167818R ,61 5 Černá a MHS7W 2CMA167819R ,61 5 Modrá a MHS9W 2CMA167820R ,61 5 Červená MHS11W 2CMA167821R ,61 32 A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, Ø 25 mm dole/m25 nahoře. Průřez kabelu 2,5-10 mm 2 Počet pólů Barva Napětí V Frekvence Hz Typ Objednací číslo Jednot. 3 Šedá AC 232MHS1W 2CMA167851R ,60 3 Žlutá a MHS4W 2CMA167847R ,60 3 Modrá a MHS6W 2CMA167848R ,60 3 Červená a MHS9W 2CMA167849R ,60 3 Šedá transf 50 a MHS12W 2CMA167850R ,60 4 Šedá AC 332MHS1W 2CMA167861R ,63 4 Zelená >50 > MHS2W 2CMA167852R ,63 4 Červená 380/440 50/60 332MHS3W 2CMA167853R ,63 4 Žlutá a MHS4W 2CMA167854R ,63 4 Černá a MHS5W 2CMA167855R ,63 4 Červená a MHS6W 2CMA167856R ,63 4 Černá a MHS7W 2CMA167857R ,63 4 Modrá a MHS9W 2CMA167858R ,63 4 Zelená > MHS10W 2CMA167859R ,63 4 Červená MHS11W 2CMA167860R ,63 5 Šedá AC 432MHS1W 2CMA167869R ,66 5 Zelená >50 > MHS2W 2CMA167862R ,66 5 Červená 380/440 50/60 432MHS3W 2CMA167863R ,66 5 Žlutá a MHS4W 2CMA167864R ,66 5 Červená a MHS6W * 2CMA167865R ,66 5 Černá a MHS7W 2CMA167866R ,66 5 Modrá a MHS9W 2CMA167867R ,66 5 Červená MHS11W 2CMA167868R ,66 26 Zásuvky s blokovaným vypínačem Průmyslové vidlice a zásuvky

27 Zásuvky s blokovaným vypínačem Vodorovná montáž 63 A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, 2x Ø 32 mm. Průřez kabelu 6-25 mm 2 3 Šedá AC 263MHS1W 2CMA167896R ,00 3 Žlutá a MHS4W 2CMA167893R ,00 3 Modrá a MHS6W 2CMA167894R ,00 3 Červená a MHS9W 2CMA167895R ,00 4 Šedá AC 363MHS1W 2CMA167903R ,00 4 Žlutá a MHS4W 2CMA167897R ,00 4 Černá a MHS5W 2CMA167898R ,00 4 Červená a MHS6W 2CMA167899R ,00 4 Černá a MHS7W 2CMA167900R ,00 4 Modrá a MHS9W 2CMA167901R ,00 4 Červená MHS11W 2CMA167902R ,00 5 Šedá AC 463MHS1W 2CMA167909R ,10 5 Žlutá a MHS4W 2CMA167904R ,10 5 Červená a MHS6W * 2CMA167905R ,10 5 Černá a MHS7W 2CMA167906R ,10 5 Modrá a MHS9W 2CMA167907R ,10 5 Červená MHS11W 2CMA167908R ,10 * ) Označuje standardní výrobek. - Rukojeť přepínače je uzamykatelná (5-8 mm třmen). - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana 84 Průmyslové vidlice a zásuvky Zásuvky s blokovaným vypínačem 27

28 Zásuvky s blokovaným vypínačem Svislá montáž 16 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, Ø 25 mm. Průřez kabelu 1,5-4 mm 2 3 Žlutá a MVS4 2CMA167645R ,63 3 Modrá a MVS6 * 2CMA167646R ,63 4 Žlutá a MVS4 2CMA167652R ,67 4 Černá a MVS5 2CMA167653R ,67 4 Červená a MVS6 * 2CMA167654R ,67 4 Černá a MVS7 2CMA167655R ,67 4 Modrá a MVS9 2CMA167656R ,67 4 Červená MVS11 2CMA167658R ,67 5 Červená a MVS6 * 2CMA167663R ,70 32 A, IP 44 Chráněno proti stříkající vodě Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, Ø 25 mm. Průřez kabelu 2,5-10 mm 2 3 Žlutá a MVS4 2CMA167691R ,69 3 Modrá a MVS6 2CMA167692R ,69 4 Černá a MVS5 2CMA167699R ,72 4 Červená a MVS6 2CMA167700R ,72 4 Černá a MVS7 2CMA167701R ,72 4 Modrá a MVS9 2CMA167702R ,72 5 Červená a MVS6 * 2CMA167709R ,76 * ) Označuje standardní výrobek. - Rukojeť přepínače je uzamykatelná (5-8 mm třmen). - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana Zásuvky s blokovaným vypínačem Průmyslové vidlice a zásuvky

29 Zásuvky s blokovaným vypínačem Svislá montáž 16 A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, Ø 25 mm. Průřez kabelu 1,5-4 mm 2 - Rukojeť přepínače je uzamykatelná (5-8 mm třmen). - Spínače mohou být doplněny pomocným kontaktem (viz strana 74). Příslušenství... strana 69 Technické údaje... strana 81 Rozměry... strana A, IP 67 Vodotěsné Plastový kryt (PBT) Kabelový vstup s vyrážecími otvory, Ø 25 mm. Průřez kabelu 2,5-10 mm 2 3 Šedá AC 216MVS1W 2CMA167827R ,63 3 Žlutá a MVS4W 2CMA167823R ,63 3 Modrá a MVS6W * 2CMA167824R ,63 3 Červená a MVS9W 2CMA167825R ,63 3 Šedá transf 50 a MVS12W 2CMA167826R ,63 4 Šedá AC 316MVS1W 2CMA167838R ,67 4 Zelená >50 > MVS2W 2CMA167828R ,67 4 Červená 380/440 50/60 316MVS3W 2CMA167829R ,67 4 Žlutá a MVS4W 2CMA167830R ,67 4 Černá a MVS5W 2CMA167831R ,67 4 Červená a MVS6W * 2CMA167832R ,67 4 Černá a MVS7W 2CMA167833R ,67 4 Modrá a MVS9W 2CMA167834R ,67 4 Zelená > MVS10W 2CMA167835R ,67 4 Červená MVS11W 2CMA167836R ,67 5 Šedá AC 416MVS1W 2CMA167846R ,70 5 Zelená >50 > MVS2W 2CMA167839R ,70 5 Červená 380/440 50/60 416MVS3W 2CMA167840R ,70 5 Žlutá a MVS4W 2CMA167841R ,70 5 Červená a MVS6W * 2CMA167842R ,70 5 Černá a MVS7W 2CMA167843R ,70 5 Modrá a MVS9W 2CMA167844R ,70 5 Červená MVS11W 2CMA167845R ,70 * ) Označuje standardní výrobek. 3 Šedá AC 232MVS1W 2CMA167874R ,69 3 Žlutá a MVS4W 2CMA167870R ,69 3 Modrá a MVS6W 2CMA167871R ,69 3 Červená a MVS9W 2CMA167872R ,69 3 Šedá transf 50 a MVS12W 2CMA167873R ,69 4 Šedá AC 332MVS1W 2CMA167884R ,72 4 Zelená >50 > MVS2W 2CMA167875R ,72 4 Červená 380/440 50/60 332MVS3W 2CMA167876R ,72 4 Žlutá a MVS4W 2CMA167877R ,72 4 Černá a MVS5W 2CMA167878R ,72 4 Červená a MVS6W 2CMA167879R ,72 4 Černá a MVS7W 2CMA167880R ,72 4 Modrá a MVS9W 2CMA167881R ,72 4 Zelená > MVS10W 2CMA167882R ,72 4 Červená MVS11W 2CMA167883R ,72 5 Šedá AC 432MVS1W 2CMA167892R ,76 5 Zelená >50 > MVS2W 2CMA167885R ,76 5 Červená 380/440 50/60 432MVS3W 2CMA167886R ,76 5 Žlutá a MVS4W 2CMA167887R ,76 5 Červená a MVS6W 2CMA167888R ,76 5 Černá a MVS7W 2CMA167889R ,76 5 Modrá a MVS9W 2CMA167890R ,76 5 Červená MVS11W 2CMA167891R ,76 Průmyslové vidlice a zásuvky Zásuvky s blokovaným vypínačem 29
