2

3 Technická data Vibraèní bruska EBV 130 E CZ Pøíkon 200 W Otáèky min 1 Pracovní zdvihy min 1 Brusný zdvih 2 mm Brusná deska mm Tøída ochrany II / Hmotnost 1,5 kg Používání k urèenému úèelu Bruska je urèena k broušení døeva, plastù, spojovacích materiálù, barev/lakù, tmelù a podobných materiálù. Vznikají-li pøi broušení urèitých materiálù výbušné nebo samovznìtlivé prachy, pak je bezpodmíneènì nutné dodržovat bezpeènostní pokyny výrobce tìchto materiálù. Z hlediska elektrické bezpeènosti není bruska vhodná pro broušení za mokra. Za škody a úrazy zpùsobené pøi používání ne k urèenému úèelu ruèí uživatel. Bezpeènostní pokyny Bezpeèná práce s náøadím je možná pouze pokud si dùkladnì proètete tento návod k používání a pøesnì dodržíte zde uvedené pokyny. q Dodržujte bezpeènostní pokyny, které jsou souèástí dodávky každého stroje. q Stroj se nesmí používat v prostorech vlhkých, mokrých, venku za deštì, mlhy, snìžení a v prostøedí s nebezpeèím výbuchu. q Pøed každým použitím náøadí zkontrolujte pohyblivý pøívod a vidlici. Závady nechte odstranit v odborném servisu. q Mimo budovy používejte výhradnì schválené prodlužovací kabely a kabelové spojky. q Prach, který vzniká pøi práci je zdraví škodlivý, pøi práci používejte odsávání a respirátor. q Nesmí se brousit azbestové materiály. q Používejte brousící prostøedky doporuèené výrobcem. q Pohyblivý pøívod veïte vždy od náøadí dozadu. q Vidlici pohyblivého pøívodu zasuòte do zásuvky pouze tehdy, je-li bruska vypnutá. q S bruskou nesmí pracovat osoby mladší 16-ti let. Elektrické pøipojení a uvedení do provozu Zkontrolujte, zda údaje na výrobním štítku souhlasí se skuteèným napìtím zdroje proudu. Náøadí urèené pro 230 V se smí pøipojit i na 220 V/240 V. Bruska se uvede do chodu pøesunutím spínaèe (2.1) do polohy. Odsávání prachu Pøístroje jsou sériovì vybaveny odsáváním prachu turbo (vlastní odsávání). Brusný prach je odsáván pøímo z brusné plochy skrz kanály a je zachycován v prachovém sáèku (1). Klesá-li výkon odsávání, je nutné vymìnit prachový sáèek. Montáž prachového sáèku: - Pøední èást (1.3) prachového sáèku nasunout na odsávací hrdlo - Zadní èást prachového sáèku nasadit drážkou na pøidržovací žebro (1.2) - Držák sáèku nasadit na odsávací hrdlo (1.6) a upevnit pomocí šroubu (1.5). Aby pøi vypnutí nebo pøi pøepravì neunikal prach z prachového sáèku odsávacími kanály do okolí je na pøední èásti držáku filtru pøestavitelná klapka (1.4). Pøed uvedením do provozu je nutné dbát na to, aby byla tato klapka otevøená. Poloha klapky je na nástavci oznaèena ( otevøená, zavøená). Odsávací zaøízení Pøi delším opracování døeva nebo pøi prùmyslovém použití materiálù, u kterých vznikají prachy ohrožující zdraví, je nutné náøadí pøipojit k vhodnému odsávacímu zaøízení (vysavaèi NAREX/PROTOOL). V tomto pøípadì pøipojte hadici vysavaèe na odsávací hrdlo stroje pomocí redukce (3.1) a zajistìte šroubem (3.4). Elektronická regulace K opracování rozdílných povrchù je výhodné rychlost broušení pøizpùsobit pøíslušnému materiálu. Èísla na regulátoru otáèek (obr. 3.3) odpovídají v pøibližnì následujících hodnotách volnobìhu: zdvihù/min zdvihù/min zdvihù/min zdvihù/min zdvihù/min zdvihù/min 4

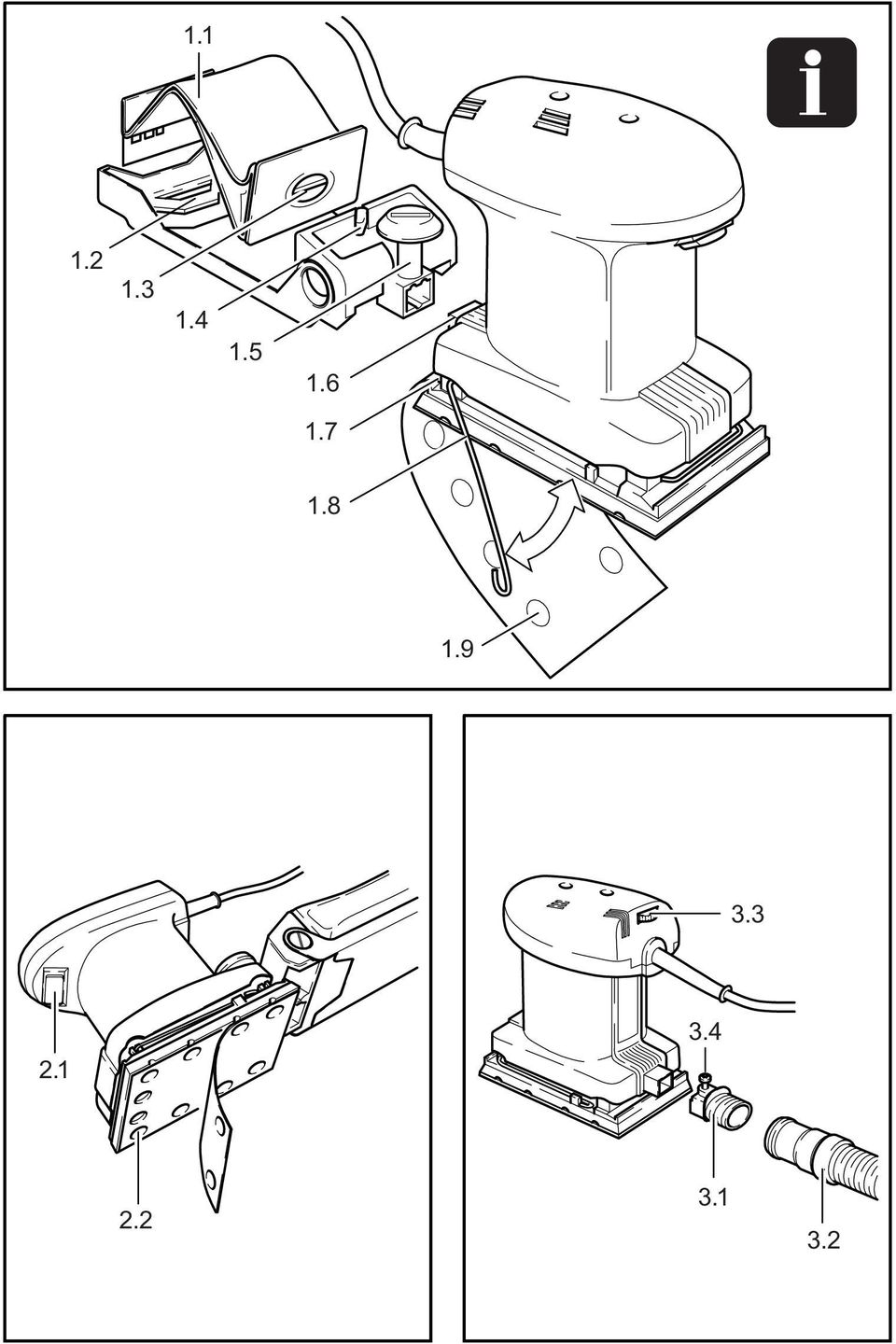

4 Použití Poloha regulátoru Práce broušení broušení s max. otìrem - odbroušení starých barev - broušení døeva a pøekližky pøed lakováním - mezibrus laku na plochách - oèištìní ploch od rzi pomocí brusného rouna broušení tence naneseného pøedchozího laku - broušení døeva pomocí brusného rouna - ulamování hran na døevìných èástech - hlazení základovaných døevìných ploch broušení hran z plného døeva a pøekližky - mezibrus laku na hranách - oèištìní od rzi na hranách pomocí brusného rouna - vyhlazení døevìných povrchù pøed moøením pomocí brusného rouna - leštìní moøených ploch pomocí brusného rouna - leštìní nebo oddìlení pøebyteèné vápenné pasty mezibrus laku na moøených plochách - èištìní okenních lemù z pøírodního døeva pomocí brusného rouna broušení moøených hran - broušení termoplastických plastù Správný brusný papír Pro každý zpùsob práce musí být použit vhodný brusný papír. Tento brusný papír je již dìrován pro odsávání prachu (1.9). Nedìrovaný brusný papír lze dìrovat pomocí dìrovacího pøípravku. Brusný papír lze upevnit dvìma zpùsoby: a) upnutí brusného papíru bez potahu FastFix (obr. 1) 1. Povolíme svìrací pružiny (1.8) 2. Brusný papír zasuneme smìrem od prachového sáèku až na doraz (1.7) 3. Upevníme papír jednou svìrací pružinou 4. Brusný papír natáhneme pevnì dopøedu a konec papíru zasuneme nad brousící desku 5. Brusný papír zafixujeme druhou pružinou Pro správnou funkci odsávání je nutné, aby se otvory v brusném papíøe kryly s otvory v desce. b) brusný prostøedek pøipevnit pomocí potahu FastFix (obr. 2) Brusné papíry nebo brusná rouna s potahem FastFix se dají jednoduše a rychle pøipevnit tak, že se jednoduše pøitlaèí na brousící desku. Pro správnou funkci odsávání je nutné, aby se otvory v brusném papíøe kryly s otvory v desce. Údržba a ošetøování q Pøed všemi údržbáøskými pracemi na stroji vždy vytáhnout sí ovou zástrèku ze zásuvky! q K zajištìní cirkulace vzduchu se musí otvory chladicího vzduchu ve skøíni motoru vždy udržovat volné a èisté. q Stroj je vybaven samoodpojitelnými kartáèi. Jsou-li tyto opotøebovány, probìhne automatické pøerušení proudu a stroj se zastaví. Všechny údržbáøské a opravárenské práce, které si vyžadují otevøení skøínì motoru smí být provádìny pouze v autorizované servisní dílnì. Skladování Zabalené stroje lze skladovat v suchém skladu bez vytápìní, kde teplota neklesne pod 5 C. Nezabalené stroje lze skladovat pouze v suchém skladu, kde teplota neklesne pod +5 C, kde je zabránìno náhlým zmìnám teploty. Servis Opravy v záruèní a pozáruèní dobì provádí servisní støediska uvedená v pøehledu. Recyklovatelnost Stroj, jeho pøíslušenství a obaly odevzdejte po ukonèení jejich použitelnosti do sbìru k opìtovnému využití materiálù. Symboly v návodu a na stroji Nepatøí do komunálního odpadu Dvojitá izolace 5

5 Záruka Pro naše stroje poskytujeme záruku na materiální nebo výrobní vady podle zákonných ustanovení dané zemì, minimálnì však 12 mìsícù. Ve státech Evropské unie je záruèní doba 24 mìsícù pøi výhradnì soukromém používání (prokázáno fakturou nebo dodacím listem). Škody vyplývající z pøirozeného opotøebení, pøetìžování, nesprávného zacházení, resp.škody zavinìné uživatelem nebo zpùsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly pøi nákupu známy, jsou ze záruky vylouèeny. Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu zaslán zpìt dodavateli nebo autorizovanému servisnímu støedisku NAREX. Dobøe si uschovejte návod k obsluze, bezpeènostní pokyny, seznam náhradních dílù a doklad o koupi. Jinak platí vždy dané aktuální záruèní podmínky výrobce. Poznámka Vzhledem k neustálému výzkumu a vývoji jsou zmìny zde uvádìných technických údajù vyhrazeny. Hluènost a vibrace Hodnoty byly namìøeny v souladu s EN Vážená hladina akustického tlaku èiní normálnì 70 db (A). Používejte ochranné prostøedky proti hluku. Vážená hodnota vibrací pùsobící na ruce a paže nižší než 2,5 m/s 2. Prohlášení o shodnosti provedení Prohlašujeme v plné naší zodpovìdnosti, že tento výrobek je v souladu s následujícími harmonizovanými normami anebo normativními dokumenty: ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN , ÈS EN , ÈSN EN a naøízením vlády 18/2003 Sb., 24/2003 Sb. Antonín Pomeisl Jednatel spoleènosti NAREX s.r.o. Chelèického Èeská Lípa 6
