1 EBP 65 EBP 65-E3

2

3 a b 6 2 ➀ ➁ ➁ ➀ 3 c 1 d e 17 (PG - EBP) 18 (SS - EBP)

4 Technické údaje Pásová bruska EBP 65 EBP 65-E3 Napìtí 230 V 230 V Sí ový kmitoèet 50/60 Hz 50/60 Hz Pfiíkon 600 W 600 W V stupní v kon 320 W 320 W Rychlost pásu: - volnobûh 180 min min -1 - jmenovité zatíïení 165 min min -1 Pfiedvolba rychlosti pásu Délka brusného pásu 410 mm 410 mm ífika brusného pásu 65 mm 65 mm Pfiipojení pro odsávání prachu Hmotnost (bez pfiíslu enství) Tfiída ochrany 2,5 kg II / 2,5 kg II / CZ Ovládací prvky 1 Prachov sáãek 2 Brusn pás 3 Napínací páãka 4 Oznaãení smûru bûhu pásu 5 Vûtrací otvory 6 Otoãn knoflík pro sefiízení bûhu pásu 7 Odsávací hrdlo 8 Kryt 9 Aretaãní kolík spínaãe 10 Koleãko pro nastavení rychlosti pásu (EBP 65-E3) 11 Spínaã 12 Odsávací adaptér 13 Ozuben fiemen 14 emenové kolo 15 Hnací kolo 16 roub 17 Paralelní doraz* 18 Stacionární zafiízení* Zobrazené anebo popsané pfiíslu enství nemusí b t souãástí dodávky. PouÏití Stroj je urãen k suchému brou ení za vysokého úbûru na dfievûn ch, umûlohmotn ch, kovov ch a tmelen ch plochách a také k brou ení lakovan ch povrchû. Za nevhodné pouïití ruãí sám uïivatel. Bezpeãnostní pokyny Bezpeèná práce s touto ruèní bruskou je možná pouze, pokud si dùkladnì proètete tento návod k obsluze a pøesnì dodržíte zde uvedené pokyny. DodrÏujte bezpeãnostní pfiedpisy, které jsou souãástí dodávky kaïdého stroje. Stroj nepouïívejte v místnostech s nebezpeãím v buchu. Bruska se nesmí pouïívat v prostfiedích vlhk ch, mokr ch, venku za de tû, mlhy, snûïení a v prostfiedí s nebezpeãím v buchu. Stroje, které se pouïívají venku, pfiipojte pfies proudov chrániã (FI) s vybavovacím proudem max. 30 ma. ProdluÏovací kabel pouïívejte v provedení pro venkovní uïití. Pfied kaïd m pouïitím náfiadí zkontrolujte pohybliv pfiívod a vidlici. Závady nechte odstranit odborníkovi. Vidlici zasunujte do zásuvky pouze tehdy, je-li náfiadí vypnuto. Pozor na dlouhé vlasy a módní doplàky. Pracujte v fiádnû upnutém odûvu bez volnû vlajících ãástí. Noste ochranné br le, sluchátka a ochranné rukavice. Stroj smí b t pouïit pouze pro suché brou ení. Nesmí se zpracovávat azbestov materiál. Prach, kter vzniká pfii práci, je zdraví kodliv. PouÏívejte odsávání prachu a noste ochrannou masku proti prachu. Pohybliv pfiivod ved te vïdy smûrem od náfiadí dozadu Obrobek vïdy pevnû upnûte. 5

5 Stroj veìte proti obrobku pouze v zapnutém stavu. Stroj vypnûte aï poté, co byl sejmut z obrobku. Stroj drïte vïdy obûma rukama a zajistûte si bezpeãn postoj pfii práci. Opotfiebované, zatrïené a silnû zanesené brusné pásy jiï dále nepouïívejte. Nedot kejte se bûïícího brusného pásu. Pfii brou ení kovû odlétávají jiskry. Dbejte na to, aby nebyly ohroïeny Ïádné osoby. Z dûvodu nebezpeãí poïáru se nesmí v blízkosti nacházet Ïádné hofilavé materiály (oblast odletu jisker). Pfied odloïením stroj vïdy vypnûte a nechte dobûhnout. Pfied kaïdou prací na stroji vytáhnûte síèovou zástrãku. Stroj nepfiená ejte za kabel. Osoby mlad í 16-ti let nesmí tento stroj obsluhovat. Odsávání prachu a tfiísek Pfii práci vznikající prach mûïe b t zdraví kodliv, hofilav a v bu n. Proto jsou nutná pfiíslu ná ochranná opatfiení: bukov a dubov dfievûn prach je karcinogenní, proto pouïívejte odsávání prachu a noste respirátor. kovov prach, kter napfiíklad vzniká pfii opracování lehk ch kovû, mûïe b t v bu n ãi hofilav ; proto pracujte pouze v dobfie vûtran ch prostorech. MontáÏ prachového sáãku Prachov sáãek (1) s adaptérem nasaìte na odsávací hrdlo (7). Dbejte na to, aby adaptér na odsávacím hrdle zaskoãil. Vyprázdnûní prachového sáãku Aby bylo zaruãeno optimální odsávání prachového materiálu, prachov sáãek pravidelnû vyprazdàujte. Prachov sáãek sejmûte ze stroje. Prachov sáãek uvolnûte na horním konci z adaptéru, stáhnûte jej dolû a vyprázdnûte. Pfii opûtovném nasazení dbejte na to, aby prachov sáãek zabíral do dráïky adaptéru. Externí odsávání pomocí vysavaãe Ve spojení s odsávacím adaptérem (12) lze k odsávání pouïít vysavaã. c Pfii odsávání obzvlá È zdraví ohroïujícího, rakovinotvorného, suchého prachu pouïijte speciální vysavaã. Vysavaã musí b t vhodn k odsávání daného opracovávaného materiálu. Uvedení do provozu a obsluha Zkontrolujte, zda typ zástrèky odpovídá typu zásuvky. Zkontrolujte, zda údaje na v robním títku souhlasí se skuteãn m napûtím zdroje proudu. Náøadí urèené pro 230 V se smí pøipojit i na 220 V. Zapnutí a vypnutí Stisknutím tlaãítka spínaãe (11) se stroj uvede do chodu a uvolnûním se zastaví. Stál chod Stisknutím tlaãítka spínaãe (11) na doraz a souãasnû zatlaãením aretaãního kolíku (9) se dosáhne stálého chodu. Opûtovn m stisknutím tlaãítka spínaãe (11) a uvolnûním se stál chod pfieru í. Pfiedvolba rychlosti pásu (EBP 65-E3) Pomocí nastavovacího koleãka (10) lze rychlost pásu pfiedvolit i bûhem pracovního procesu. Pfii vysokém zatíïení stroje nastavte regulátor vïdy na maximální poãet otáãek. Po del í práci s mal mi otáãkami nechte stroj z dûvodu ochlazení ca. 3 minuty bûïet s maximálními otáãkami naprázdno. Optimální rychlost pásu a zrnitost pásu je závislá na materiálu a lze je zjistit praktick mi zkou kami. Tabulka pouïití PouÏití Zrnitost StupeÀ Hrubá / otáãek jemná Zabrou ení lakû 180 / 240 OdstraÀování 60 / barev / lakû Mûkké dfievo 60 / Tvrdé dfievo 60 / Dfievotfiískové 60 / desky Odrezení oceli 60 / 80 + NeÏelezné kovy 80 / 180 ± 0 Umûlé hmoty 80 / 240 Plexisklo 80 / 240 6

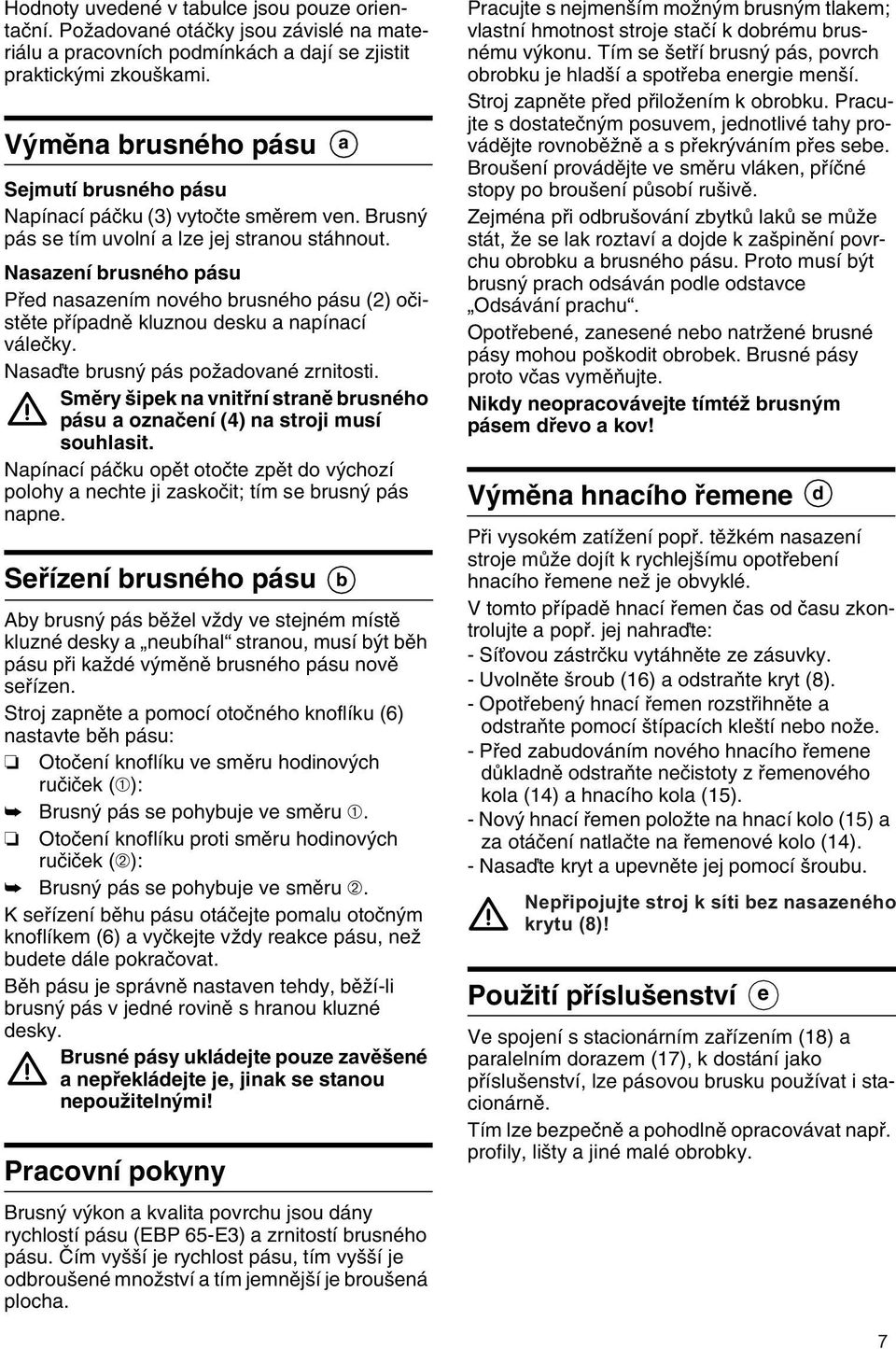

6 Hodnoty uvedené v tabulce jsou pouze orientaãní. PoÏadované otáãky jsou závislé na materiálu a pracovních podmínkách a dají se zjistit praktick mi zkou kami. V mûna brusného pásu Sejmutí brusného pásu Napínací páãku (3) vytoãte smûrem ven. Brusn pás se tím uvolní a lze jej stranou stáhnout. Nasazení brusného pásu Pfied nasazením nového brusného pásu (2) oãistûte pfiípadnû kluznou desku a napínací váleãky. Nasaìte brusn pás poïadované zrnitosti. Smûry ipek na vnitfiní stranû brusného pásu a oznaãení (4) na stroji musí souhlasit. Napínací páãku opût otoãte zpût do v chozí polohy a nechte ji zaskoãit; tím se brusn pás napne. Sefiízení brusného pásu Aby brusn pás bûïel vïdy ve stejném místû kluzné desky a neubíhal stranou, musí b t bûh pásu pfii kaïdé v mûnû brusného pásu novû sefiízen. Stroj zapnûte a pomocí otoãného knoflíku (6) nastavte bûh pásu: Otoãení knoflíku ve smûru hodinov ch ruãiãek (➀): Brusn pás se pohybuje ve smûru ➀. Otoãení knoflíku proti smûru hodinov ch ruãiãek (➁): Brusn pás se pohybuje ve smûru ➁. K sefiízení bûhu pásu otáãejte pomalu otoãn m knoflíkem (6) a vyãkejte vïdy reakce pásu, neï budete dále pokraãovat. Bûh pásu je správnû nastaven tehdy, bûïí-li brusn pás v jedné rovinû s hranou kluzné desky. Brusné pásy ukládejte pouze zavû ené a nepfiekládejte je, jinak se stanou nepouïiteln mi! Pracovní pokyny Brusn v kon a kvalita povrchu jsou dány rychlostí pásu (EBP 65-E3) a zrnitostí brusného pásu. âím vy í je rychlost pásu, tím vy í je odbrou ené mnoïství a tím jemnûj í je brou ená plocha. a b Pracujte s nejmen ím moïn m brusn m tlakem; vlastní hmotnost stroje staãí k dobrému brusnému v konu. Tím se etfií brusn pás, povrch obrobku je hlad í a spotfieba energie men í. Stroj zapnûte pfied pfiiloïením k obrobku. Pracujte s dostateãn m posuvem, jednotlivé tahy provádûjte rovnobûïnû a s pfiekr váním pfies sebe. Brou ení provádûjte ve smûru vláken, pfiíãné stopy po brou ení pûsobí ru ivû. Zejména pfii odbru ování zbytkû lakû se mûïe stát, Ïe se lak roztaví a dojde k za pinûní povrchu obrobku a brusného pásu. Proto musí b t brusn prach odsáván podle odstavce Odsávání prachu. Opotfiebené, zanesené nebo natrïené brusné pásy mohou po kodit obrobek. Brusné pásy proto vãas vymûàujte. Nikdy neopracovávejte tímtéï brusn m pásem dfievo a kov! V mûna hnacího fiemene Pfii vysokém zatíïení popfi. tûïkém nasazení stroje mûïe dojít k rychlej ímu opotfiebení hnacího fiemene neï je obvyklé. V tomto pfiípadû hnací fiemen ãas od ãasu zkontrolujte a popfi. jej nahraìte: - SíÈovou zástrãku vytáhnûte ze zásuvky. - Uvolnûte roub (16) a odstraàte kryt (8). - Opotfieben hnací fiemen rozstfiihnûte a odstraàte pomocí típacích kle tí nebo noïe. - Pfied zabudováním nového hnacího fiemene dûkladnû odstraàte neãistoty z fiemenového kola (14) a hnacího kola (15). - Nov hnací fiemen poloïte na hnací kolo (15) a za otáãení natlaãte na fiemenové kolo (14). - Nasaìte kryt a upevnûte jej pomocí roubu. Nepøipojujte stroj k síti bez nasazeného krytu (8)! PouÏití pfiíslu enství Ve spojení s stacionárním zafiízením (18) a paralelním dorazem (17), k dostání jako pfiíslu enství, lze pásovou brusku pouïívat i stacionárnû. Tím lze bezpeãnû a pohodlnû opracovávat napfi. profily, li ty a jiné malé obrobky. e d 7

7 Skladování Zabalený stroj lze skladovat v suchém skladu bez vytápìní, kde teplota neklesne pod 5 C. Nezabalený stroj uchovávejte pouze v suchém, uzavøeném skladu, kde teplota neklesne pod +5 C a kde je zabránìno náhlým zmìnám teploty. Recyklovatelnost/Likvidace Elektronáøadí, pøíslušenství a obaly by mìly být dodány k opìtovnému zhodnocení nepoškozujícímu životní prostøedí. Pouze pro zemì EU: Nevyhazujte elektronáøadí do domovního odpadu! Podle evropské smìrnice 2002/96/ES o starých elektrických a elektronických zaøízeních a jejím prosazení v národních zákonech musí být neupotøebitelné elektronáøadí rozebrané shromáždìno a dodáno k opìtovnému zhodnocení nepoškozujícímu životní prostøedí. Symboly v návodu a na stroji Dvojitá izolace. Tímto symbolem jsou oznaèeny bezpeènostní pokyny, jejichž nedodržení mùže zpùsobit ohrožení zdraví. Nepatøí do komunálního odpadu. Servis K zachování tøídy ochrany se musí stroj zkontrolovat z hlediska bezpeènosti a proto se tyto práce musí provádìt v odborné elektrotechnické dílnì, která má oprávnìní na tyto práce. Opravy v záruèní a pozáruèní dobì provádí servisní støediska uvedená v pøehledu. Záruka Pro naše stroje poskytujeme záruku na materiální nebo výrobní vady podle zákonných ustanovení dané zemì, minimálnì však 12 mìsícù. Ve státech Evropské unie je záruèní doba 24 mìsícù pøi výhradnì soukromém používání (prokázáno fakturou nebo dodacím listem). Škody vyplývající z pøirozeného opotøebení, pøetìžování, nesprávného zacházení, resp. škody zavinìné uživatelem nebo zpùsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly pøi nákupu známy, jsou ze záruky vylouèeny. Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu zaslán zpìt dodavateli nebo autorizovanému servisnímu støedisku NAREX. Dobøe si uschovejte návod k obsluze, bezpeènostní pokyny, seznam náhradních dílù a doklad o koupi. Jinak platí vždy dané aktuální záruèní podmínky výrobce. Poznámka Vzhledem k neustálému výzkumu a vývoji jsou zmìny zde uvádìných technických údajù vyhrazeny. Informace o hluènosti a vibracích Údržba q Výmìna kabelu se smí provádìt pouze v odborné elektrotechnické dílnì, která má oprávnìní tyto práce provádìt. q Udržujte stroj a pracovní místo èisté, abyste mohli dobøe a bezpeènì pracovat. q K dosílení maximálního odsávacího výkonu èistìte odsávací kanálky na stroji. q Vìtrací otvory krytu motoru se nesmí ucpat. Po cca 100 hodinách provozu se musí provést následující práce: q Kontrola délky kartáèù. Kartáèe kratší než 5 mm vymìnit za nové. q Výmìna mazacího tuku v pøevodové skøíni a ložiskách. 8 Mìøené hodnoty byly zjištìny v souladu s EN EBP 65: Podle køivky A vyhodnocená úroveò hladiny hluènosti tohoto stroje je následující: hladina akustického tlaku 89 db (A); hladina zvukového výkonu 102 db (A). Používejte prostøedky pro ochranu sluchu! EBP 65-E3: Podle køivky A vyhodnocená úroveò hladiny hluènosti tohoto stroje je následující: hladina akustického tlaku 88 db (A); hladina zvukového výkonu 101 db (A). Používejte prostøedky pro ochranu sluchu! Vibrace ruky a ramene je typicky nižší než 2,5 m/s 2.

8 Prohlášení o shodnosti provedení Prohlašujeme s plnou naší zodpovìdností, že tento výrobek je v souladu s následujícími normami nebo normativními dokumenty: ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN a naøízením vlády 18/2003 Sb., 24/2003 Sb. Antonín Pomeisl Jednatel spoleènosti NAREX s.r.o. Chelèického Èeská Lípa 9

9 Narex s.r.o. Chelèického Èeská Lípa
