Silové kabelové soubory. Izola ní trubice, opravná páska a opravné manžety

Transkript

1 Silové kabelové soubory Izola ní trubice, opravná páska a opravné manžety

2 104 Izolační trubice, opravná páska a manžety

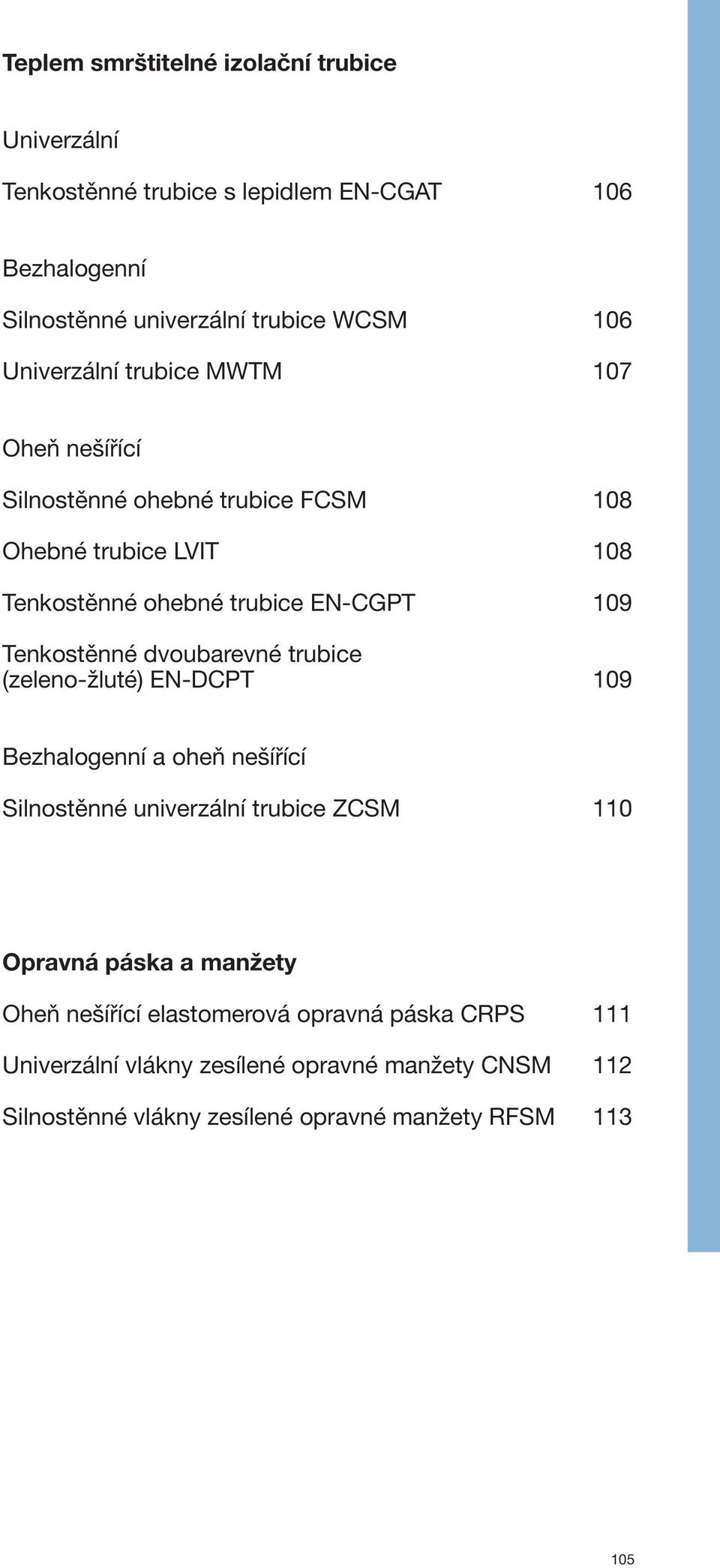

3 Teplem smrštitelné izolační trubice Univerzální Tenkostěnné trubice s lepidlem EN-CGAT 106 Bezhalogenní Silnostěnné univerzální trubice WCSM 106 Univerzální trubice MWTM 107 Oheň nešířící Silnostěnné ohebné trubice FCSM 108 Ohebné trubice LVIT 108 Tenkostěnné ohebné trubice EN-CGPT 109 Tenkostěnné dvoubarevné trubice (zeleno-žluté) EN-DCPT 109 Bezhalogenní a oheň nešířící Silnostěnné univerzální trubice ZCSM 110 Opravná páska a manžety Oheň nešířící elastomerová opravná páska CRPS 111 Univerzální vlákny zesílené opravné manžety CNSM 112 Silnostěnné vlákny zesílené opravné manžety RFSM

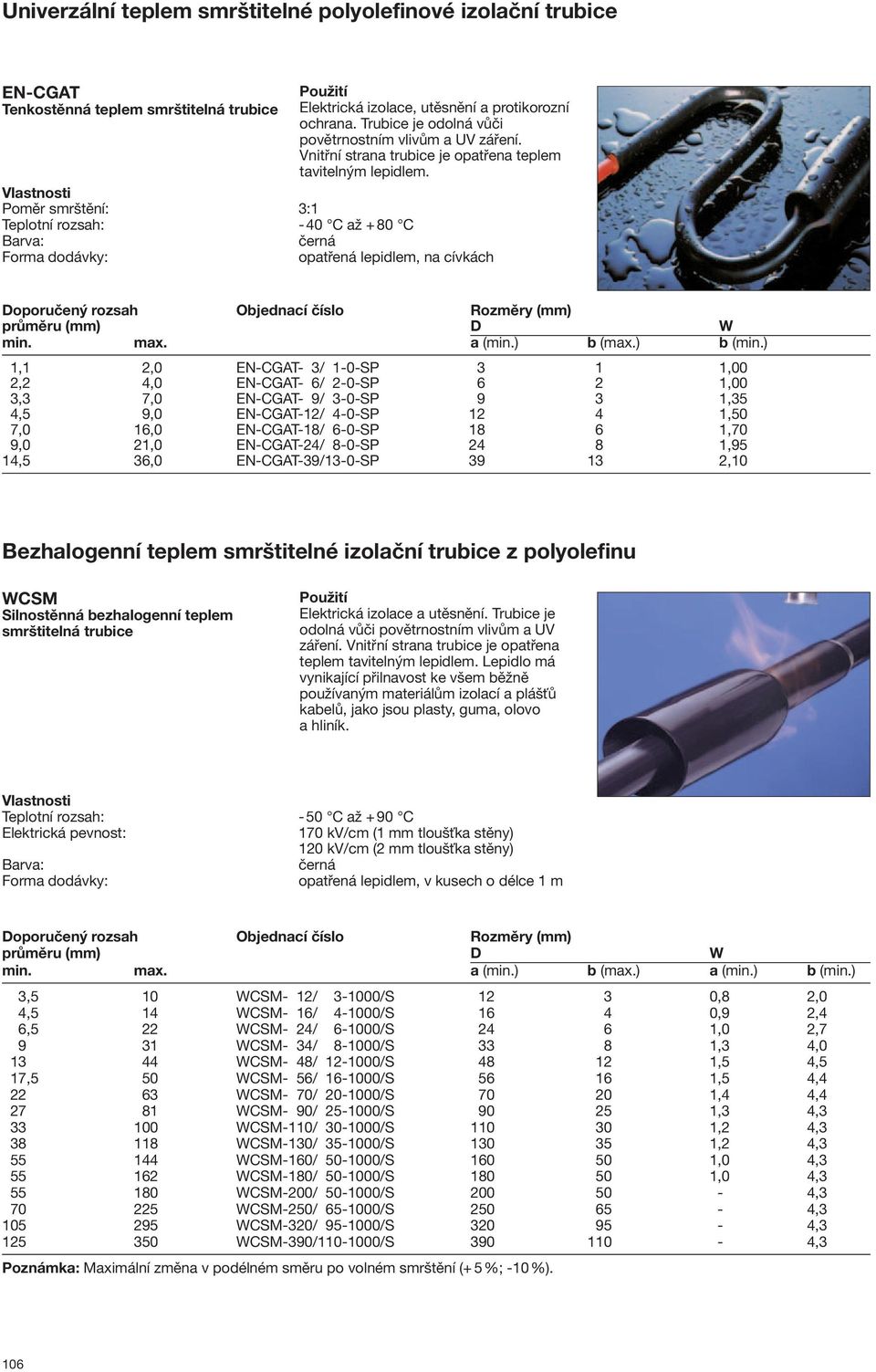

4 Univerzální teplem smrštitelné polyolefinové izolační trubice EN-CGAT Tenkostěnná teplem smrštitelná trubice Elektrická izolace, utěsnění a protikorozní ochrana. Trubice je odolná vůči povětrnostním vlivům a UV záření. Vnitřní strana trubice je opatřena teplem tavitelným lepidlem. Poměr smrštění: 3:1 Teplotní rozsah: - 40 C až + 80 C opatřená lepidlem, na cívkách průměru (mm) D W min. max. a (min.) b (max.) b (min.) 1,1 2,0 EN-CGAT- 3/ 1-0-SP 3 1 1,00 2,2 4,0 EN-CGAT- 6/ 2-0-SP 6 2 1,00 3,3 7,0 EN-CGAT- 9/ 3-0-SP 9 3 1,35 4,5 9,0 EN-CGAT-12/ 4-0-SP ,50 7,0 16,0 EN-CGAT-18/ 6-0-SP ,70 9,0 21,0 EN-CGAT-24/ 8-0-SP ,95 14,5 36,0 EN-CGAT-39/13-0-SP ,10 Bezhalogenní teplem smrštitelné izolační trubice z polyolefinu WCSM Silnostěnná bezhalogenní teplem smrštitelná trubice Elektrická izolace a utěsnění. Trubice je odolná vůči povětrnostním vlivům a UV záření. Vnitřní strana trubice je opatřena teplem tavitelným lepidlem. Lepidlo má vynikající přilnavost ke všem běžně používaným materiálům izolací a plášťů kabelů, jako jsou plasty, guma, olovo a hliník. Teplotní rozsah: - 50 C až + 90 C 170 kv/cm (1 mm tloušťka stěny) 120 kv/cm (2 mm tloušťka stěny) opatřená lepidlem, v kusech o délce 1 m průměru (mm) D W min. max. a (min.) b (max.) a (min.) b (min.) 3,5 10 WCSM- 12/ /S ,8 2,0 4,5 14 WCSM- 16/ /S ,9 2,4 6,5 22 WCSM- 24/ /S ,0 2, WCSM- 34/ /S ,3 4, WCSM- 48/ /S ,5 4,5 17,5 50 WCSM- 56/ /S ,5 4, WCSM- 70/ /S ,4 4, WCSM- 90/ /S ,3 4, WCSM-110/ /S ,2 4, WCSM-130/ /S ,2 4, WCSM-160/ /S ,0 4, WCSM-180/ /S ,0 4, WCSM-200/ /S , WCSM-250/ /S , WCSM-320/ /S , WCSM-390/ /S ,3 Poznámka: Maximální změna v podélném směru po volném smrštění (+ 5 %; -10 %). 106

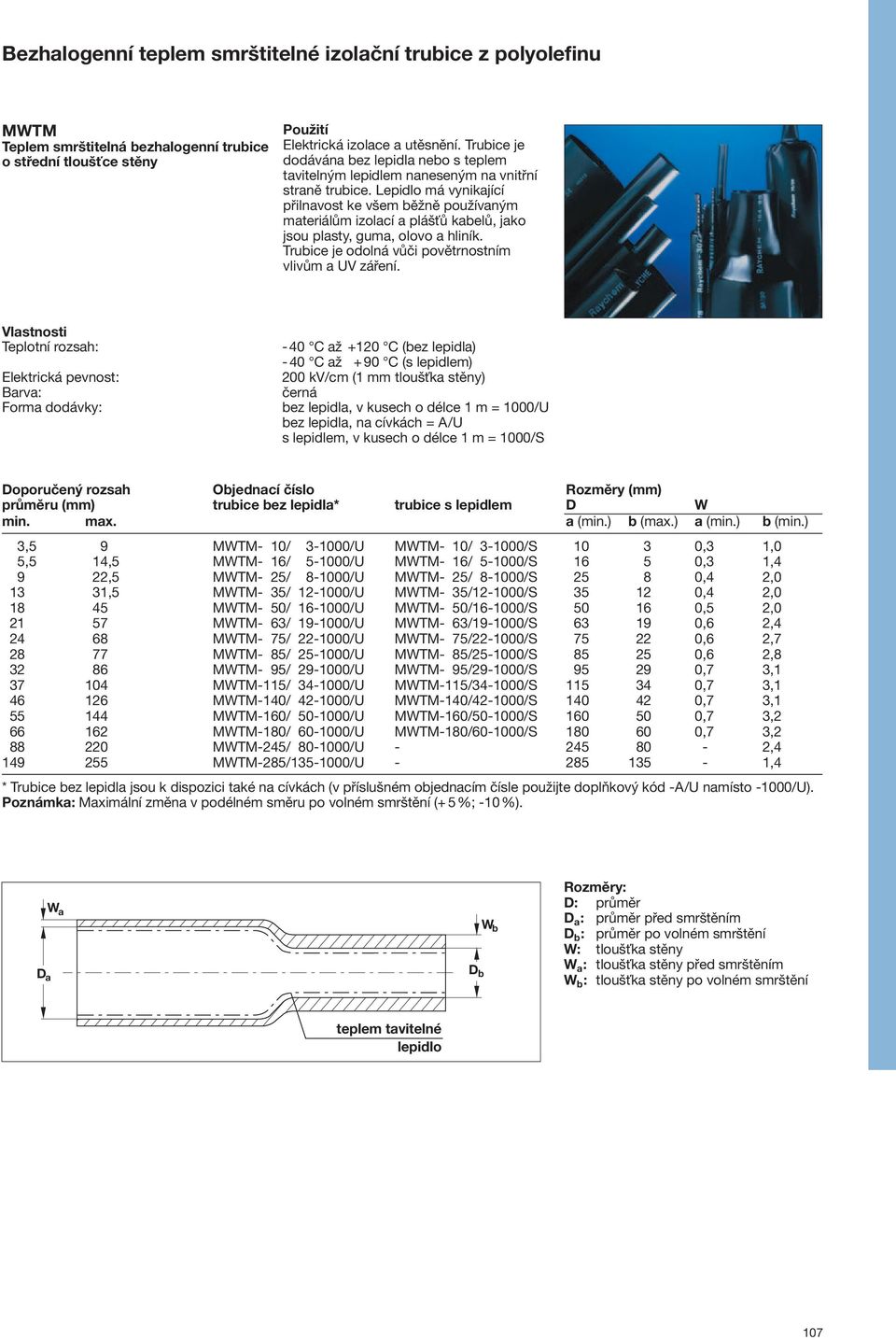

5 Bezhalogenní teplem smrštitelné izolační trubice z polyolefinu MWTM Teplem smrštitelná bezhalogenní trubice o střední tloušťce stěny Elektrická izolace a utěsnění. Trubice je dodávána bez lepidla nebo s teplem tavitelným lepidlem naneseným na vnitřní straně trubice. Lepidlo má vynikající přilnavost ke všem běžně používaným materiálům izolací a plášťů kabelů, jako jsou plasty, guma, olovo a hliník. Trubice je odolná vůči povětrnostním vlivům a UV záření. Teplotní rozsah: - 40 C až +120 C (bez lepidla) - 40 C až + 90 C (s lepidlem) 200 kv/cm (1 mm tloušťka stěny) bez lepidla, v kusech o délce 1 m = 1000/U bez lepidla, na cívkách = A/U s lepidlem, v kusech o délce 1 m = 1000/S průměru (mm) trubice bez lepidla* trubice s lepidlem D W min. max. a (min.) b (max.) a (min.) b (min.) 3,5 9 MWTM- 10/ /U MWTM- 10/ /S ,3 1,0 5,5 14,5 MWTM- 16/ /U MWTM- 16/ /S ,3 1,4 9 22,5 MWTM- 25/ /U MWTM- 25/ /S ,4 2, ,5 MWTM- 35/ /U MWTM- 35/ /S ,4 2, MWTM- 50/ /U MWTM- 50/ /S ,5 2, MWTM- 63/ /U MWTM- 63/ /S ,6 2, MWTM- 75/ /U MWTM- 75/ /S ,6 2, MWTM- 85/ /U MWTM- 85/ /S ,6 2, MWTM- 95/ /U MWTM- 95/ /S ,7 3, MWTM-115/ /U MWTM-115/ /S ,7 3, MWTM-140/ /U MWTM-140/ /S ,7 3, MWTM-160/ /U MWTM-160/ /S ,7 3, MWTM-180/ /U MWTM-180/ /S ,7 3, MWTM-245/ /U , MWTM-285/ /U ,4 * Trubice bez lepidla jsou k dispozici také na cívkách (v příslušném objednacím čísle použijte doplňkový kód -A/U namísto -1000/U). Poznámka: Maximální změna v podélném směru po volném smrštění (+ 5 %; -10 %). D Da a W a W b D b Rozměry: D: průměr D a : průměr před smrštěním D b : průměr po volném smrštění W: tloušťka stěny W a : tloušťka stěny před smrštěním W b : tloušťka stěny po volném smrštění teplem tavitelné lepidlo 107

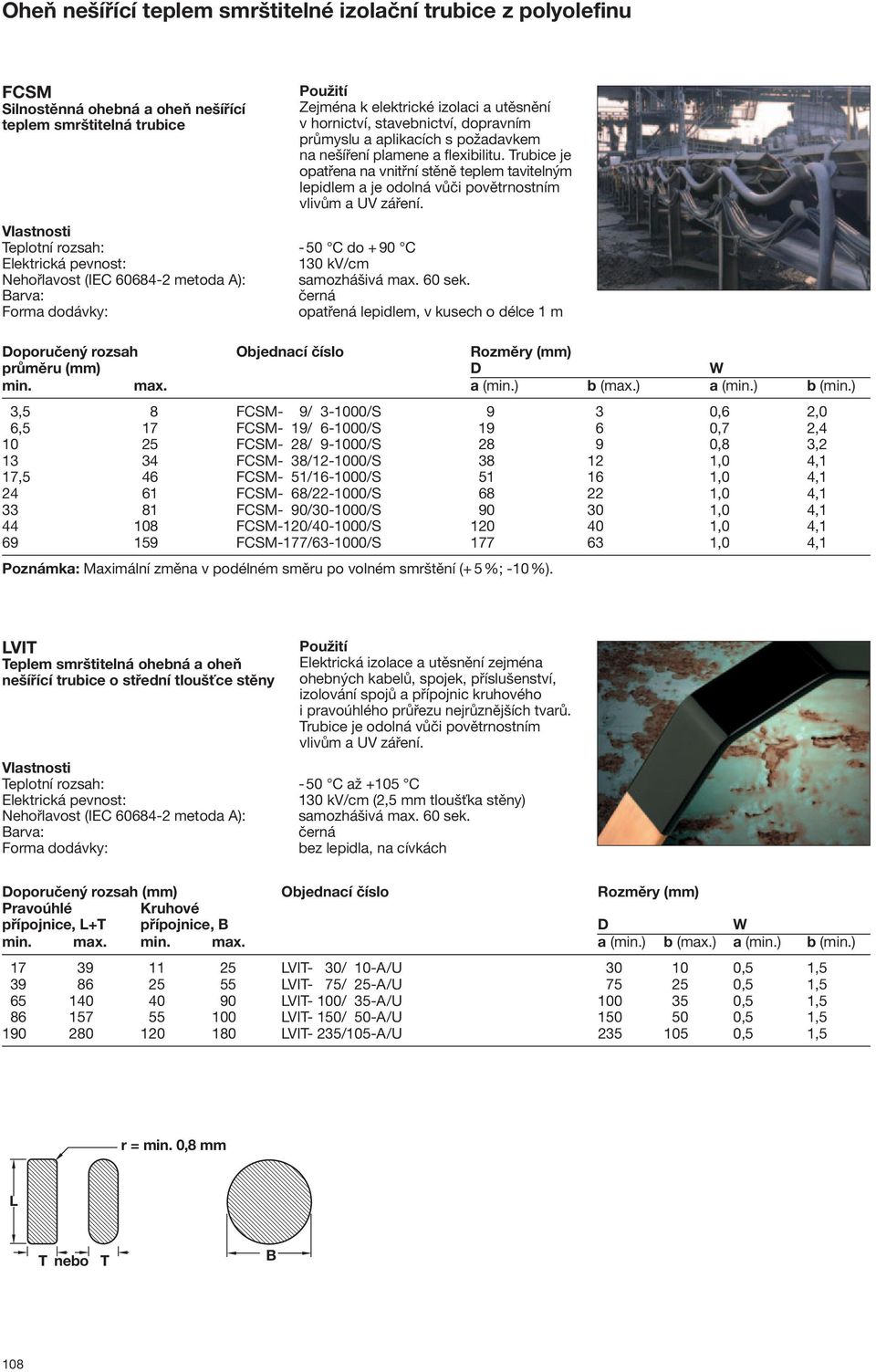

6 Oheň nešířící teplem smrštitelné izolační trubice z polyolefinu FCSM Silnostěnná ohebná a oheň nešířící teplem smrštitelná trubice Zejména k elektrické izolaci a utěsnění v hornictví, stavebnictví, dopravním průmyslu a aplikacích s požadavkem na nešíření plamene a flexibilitu. Trubice je opatřena na vnitřní stěně teplem tavitelným lepidlem a je odolná vůči povětrnostním vlivům a UV záření. Teplotní rozsah: - 50 C do + 90 C 130 kv/cm Nehořlavost (IEC metoda A): samozhášivá max. 60 sek. opatřená lepidlem, v kusech o délce 1 m průměru (mm) D W min. max. a (min.) b (max.) a (min.) b (min.) 3,5 8 FCSM- 9/ /S 9 3 0,6 2,0 6,5 17 FCSM- 19/ /S ,7 2, FCSM- 28/ /S ,8 3, FCSM- 38/ /S ,0 4,1 17,5 46 FCSM- 51/ /S ,0 4, FCSM- 68/ /S ,0 4, FCSM- 90/ /S ,0 4, FCSM-120/ /S ,0 4, FCSM-177/ /S ,0 4,1 Poznámka: Maximální změna v podélném směru po volném smrštění (+ 5 %; -10 %). LVIT Teplem smrštitelná ohebná a oheň nešířící trubice o střední tloušťce stěny Elektrická izolace a utěsnění zejména ohebných kabelů, spojek, příslušenství, izolování spojů a přípojnic kruhového i pravoúhlého průřezu nejrůznějších tvarů. Trubice je odolná vůči povětrnostním vlivům a UV záření. Teplotní rozsah: - 50 C až +105 C 130 kv/cm (2,5 mm tloušťka stěny) Nehořlavost (IEC metoda A): samozhášivá max. 60 sek. bez lepidla, na cívkách Doporučený rozsah (mm) Objednací číslo Rozměry (mm) Pravoúhlé Kruhové přípojnice, L+T přípojnice, B D W min. max. min. max. a (min.) b (max.) a (min.) b (min.) LVIT- 30/ 10-A/U ,5 1, LVIT- 75/ 25-A/U ,5 1, LVIT- 100/ 35-A/U ,5 1, LVIT- 150/ 50-A/U ,5 1, LVIT- 235/105-A/U ,5 1,5 r = min. 0,8 mm L T nebo T B 108

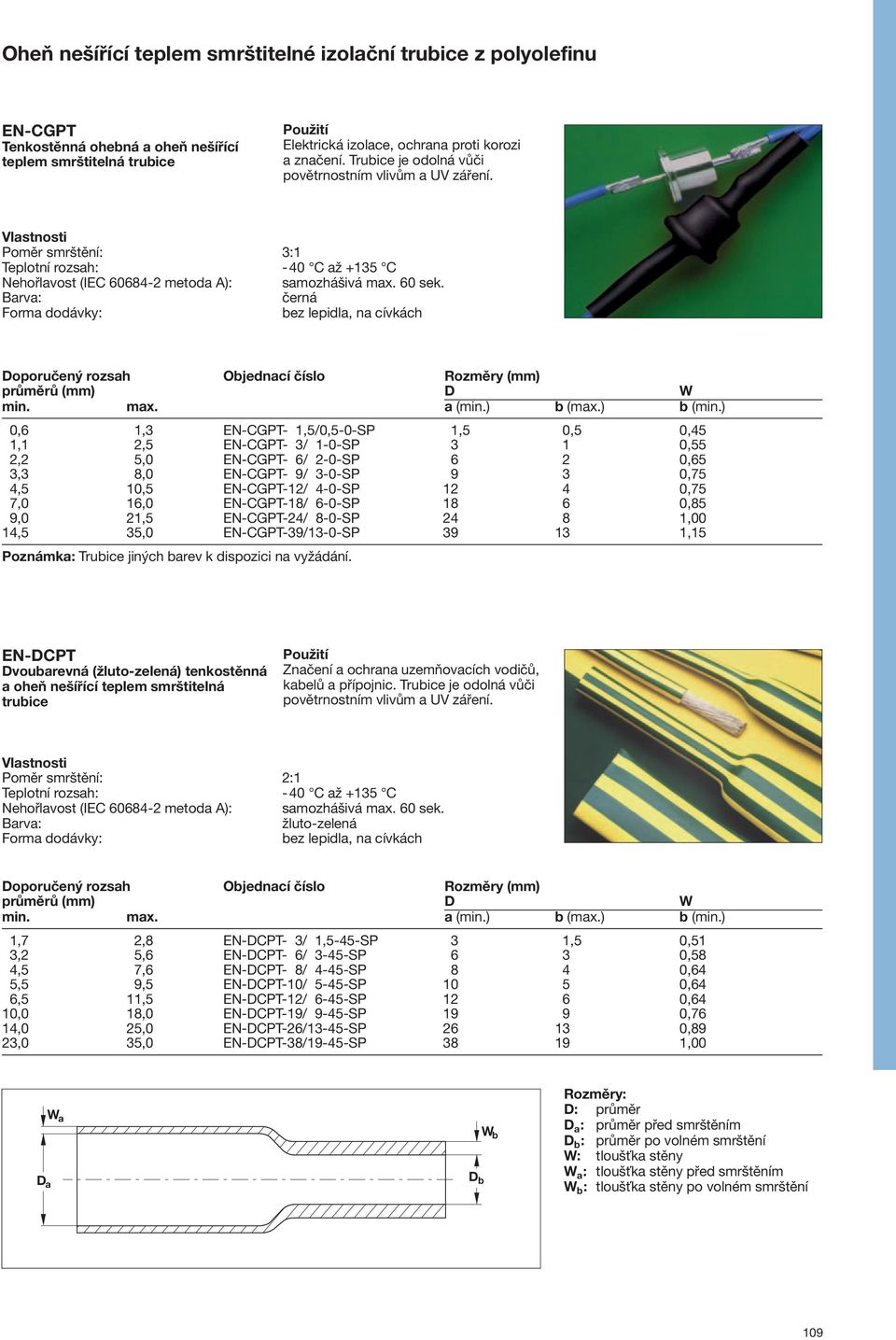

7 Oheň nešířící teplem smrštitelné izolační trubice z polyolefinu EN-CGPT Tenkostěnná ohebná a oheň nešířící teplem smrštitelná trubice Elektrická izolace, ochrana proti korozi a značení. Trubice je odolná vůči povětrnostním vlivům a UV záření. Poměr smrštění: 3:1 Teplotní rozsah: - 40 C až +135 C Nehořlavost (IEC metoda A): samozhášivá max. 60 sek. bez lepidla, na cívkách průměrů (mm) D W min. max. a (min.) b (max.) b (min.) 0,6 1,3 EN-CGPT- 1,5/0,5-0-SP 1,5 0,5 0,45 1,1 2,5 EN-CGPT- 3/ 1-0-SP 3 1 0,55 2,2 5,0 EN-CGPT- 6/ 2-0-SP 6 2 0,65 3,3 8,0 EN-CGPT- 9/ 3-0-SP 9 3 0,75 4,5 10,5 EN-CGPT-12/ 4-0-SP ,75 7,0 16,0 EN-CGPT-18/ 6-0-SP ,85 9,0 21,5 EN-CGPT-24/ 8-0-SP ,00 14,5 35,0 EN-CGPT-39/13-0-SP ,15 Poznámka: Trubice jiných barev k dispozici na vyžádání. EN-DCPT Dvoubarevná (žluto-zelená) tenkostěnná a oheň nešířící teplem smrštitelná trubice Značení a ochrana uzemňovacích vodičů, kabelů a přípojnic. Trubice je odolná vůči povětrnostním vlivům a UV záření. Poměr smrštění: 2:1 Teplotní rozsah: - 40 C až +135 C Nehořlavost (IEC metoda A): samozhášivá max. 60 sek. žluto-zelená bez lepidla, na cívkách průměrů (mm) D W min. max. a (min.) b (max.) b (min.) 1,7 2,8 EN-DCPT- 3/ 1,5-45-SP 3 1,5 0,51 3,2 5,6 EN-DCPT- 6/ 3-45-SP 6 3 0,58 4,5 7,6 EN-DCPT- 8/ 4-45-SP 8 4 0,64 5,5 9,5 EN-DCPT-10/ 5-45-SP ,64 6,5 11,5 EN-DCPT-12/ 6-45-SP ,64 10,0 18,0 EN-DCPT-19/ 9-45-SP ,76 14,0 25,0 EN-DCPT-26/13-45-SP ,89 23,0 35,0 EN-DCPT-38/19-45-SP ,00 Da W a D b W b Rozměry: D: průměr D a : průměr před smrštěním D b : průměr po volném smrštění W: tloušťka stěny W a : tloušťka stěny před smrštěním W b : tloušťka stěny po volném smrštění 109

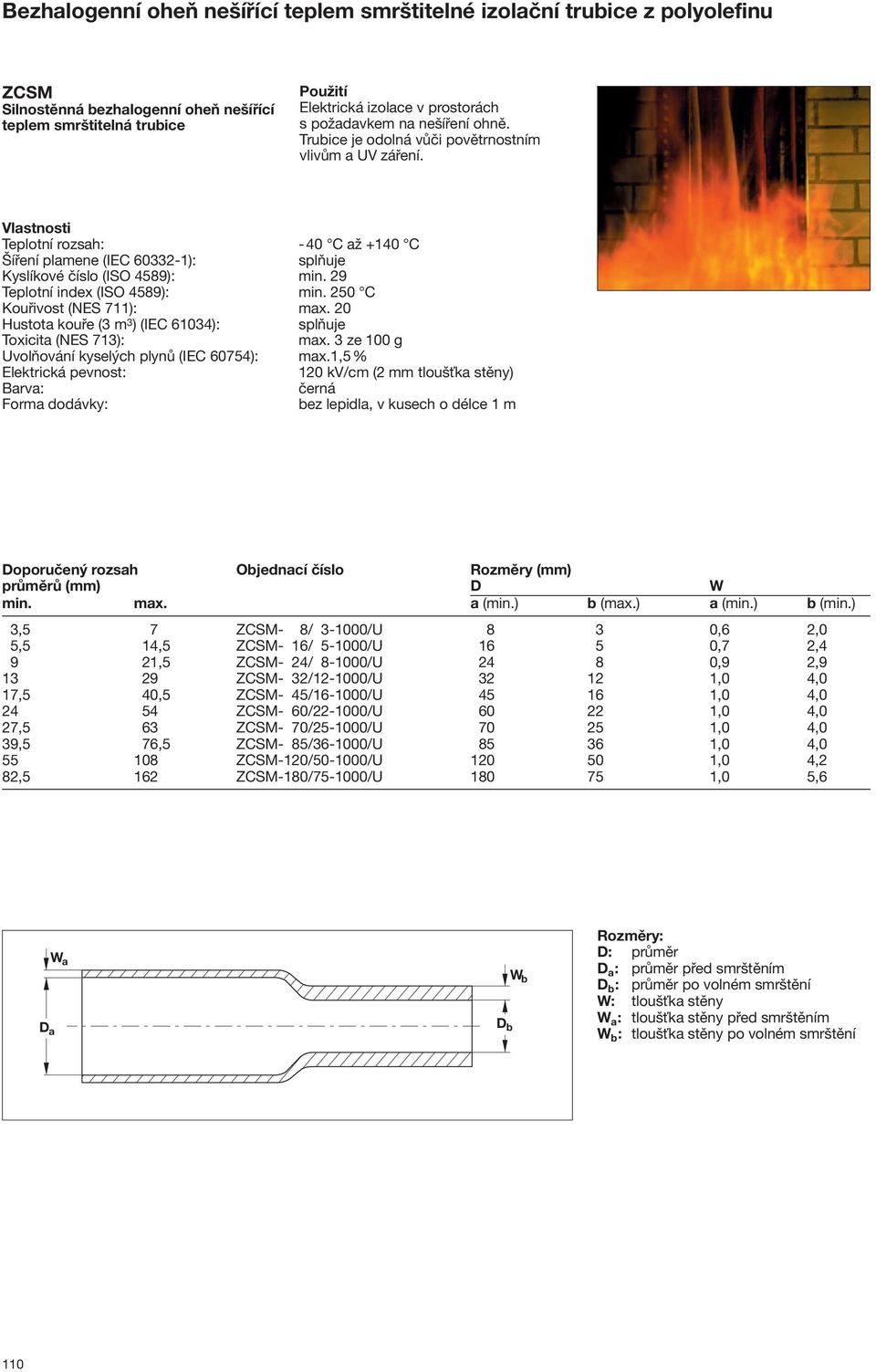

8 Bezhalogenní oheň nešířící teplem smrštitelné izolační trubice z polyolefinu ZCSM Silnostěnná bezhalogenní oheň nešířící teplem smrštitelná trubice Elektrická izolace v prostorách s požadavkem na nešíření ohně. Trubice je odolná vůči povětrnostním vlivům a UV záření. Teplotní rozsah: - 40 C až +140 C Šíření plamene (IEC ): splňuje Kyslíkové číslo (ISO 4589): min. 29 Teplotní index (ISO 4589): min. 250 C Kouřivost (NES 711): max. 20 Hustota kouře (3 m 3 ) (IEC 61034): splňuje Toxicita (NES 713): max. 3 ze 100 g Uvolňování kyselých plynů (IEC 60754): max.1,5 % 120 kv/cm (2 mm tloušťka stěny) bez lepidla, v kusech o délce 1 m průměrů (mm) D W min. max. a (min.) b (max.) a (min.) b (min.) 3,5 7 ZCSM- 8/ /U 8 3 0,6 2,0 5,5 14,5 ZCSM- 16/ /U ,7 2,4 9 21,5 ZCSM- 24/ /U ,9 2, ZCSM- 32/ /U ,0 4,0 17,5 40,5 ZCSM- 45/ /U ,0 4, ZCSM- 60/ /U ,0 4,0 27,5 63 ZCSM- 70/ /U ,0 4,0 39,5 76,5 ZCSM- 85/ /U ,0 4, ZCSM-120/ /U ,0 4,2 82,5 162 ZCSM-180/ /U ,0 5,6 Da W a D b W b Rozměry: D: průměr D a : průměr před smrštěním D b : průměr po volném smrštění W: tloušťka stěny W a : tloušťka stěny před smrštěním W b : tloušťka stěny po volném smrštění 110

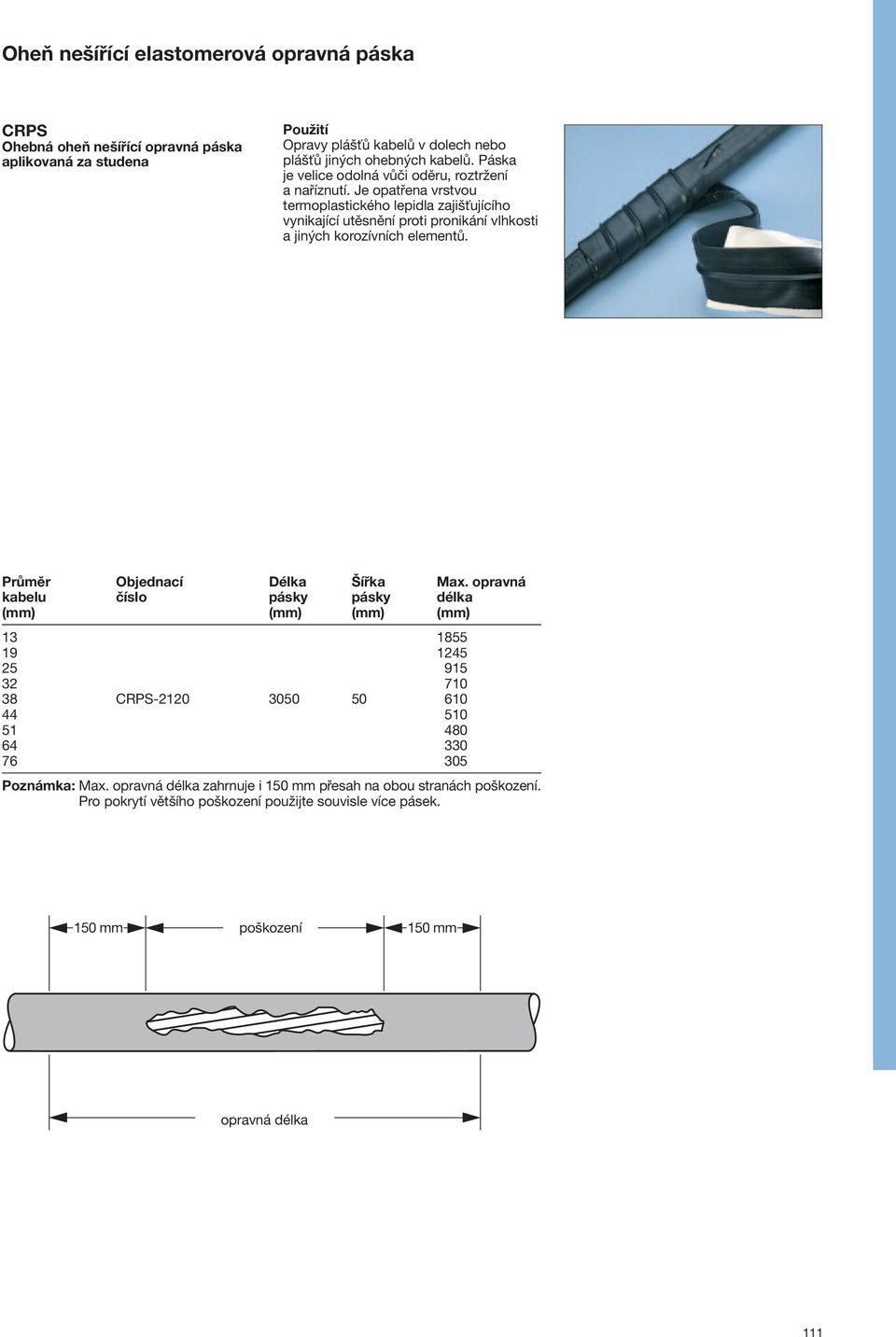

9 Oheň nešířící elastomerová opravná páska CRPS Ohebná oheň nešířící opravná páska aplikovaná za studena Opravy plášťů kabelů v dolech nebo plášťů jiných ohebných kabelů. Páska je velice odolná vůči oděru, roztržení a naříznutí. Je opatřena vrstvou termoplastického lepidla zajišťujícího vynikající utěsnění proti pronikání vlhkosti a jiných korozívních elementů. Průměr Objednací Délka Šířka Max. opravná kabelu číslo pásky pásky délka (mm) (mm) (mm) (mm) CRPS Poznámka: Max. opravná délka zahrnuje i 150 mm přesah na obou stranách poškození. Pro pokrytí většího poškození použijte souvisle více pásek. 150 mm poškození 150 mm opravná délka 111

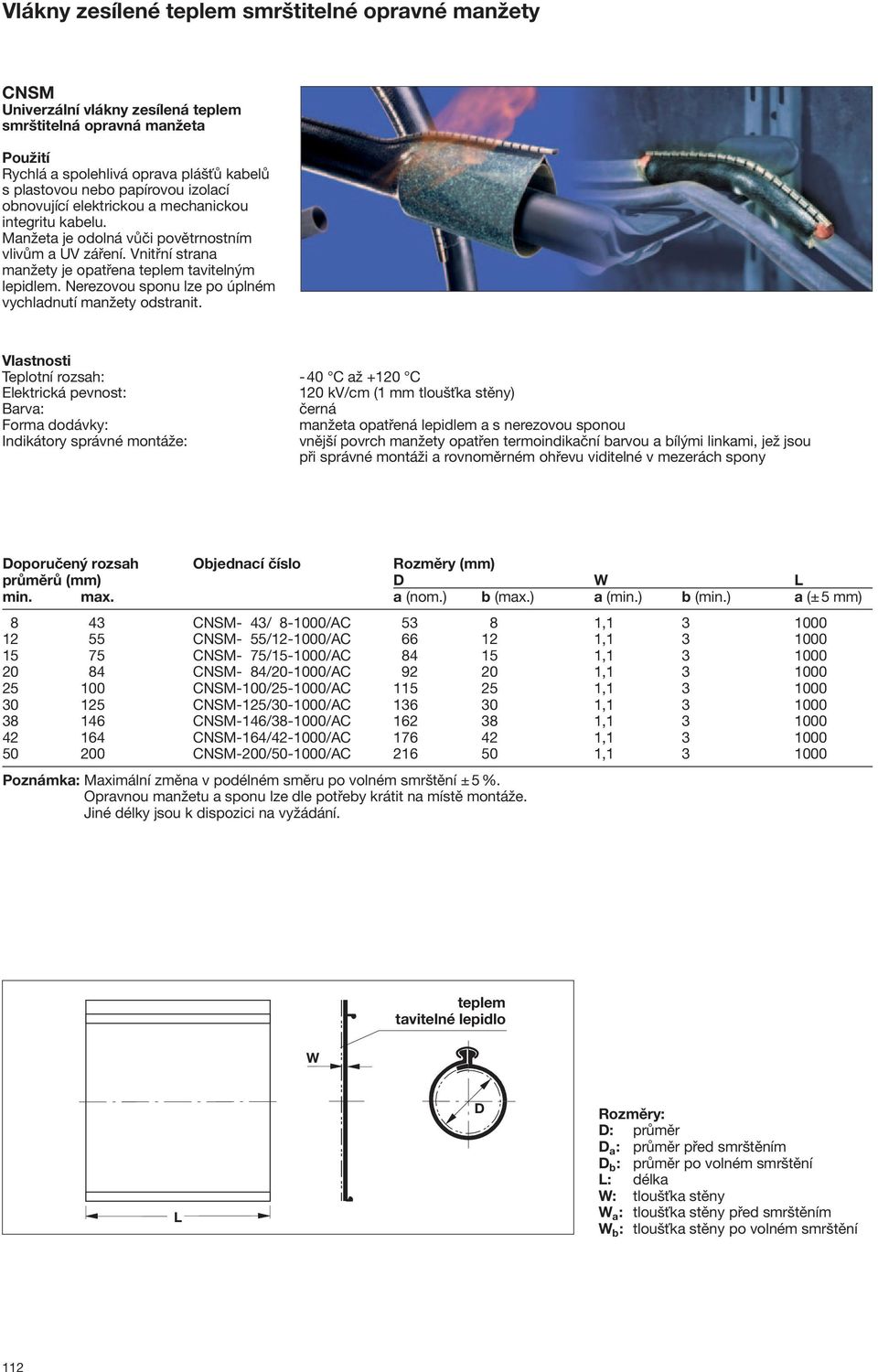

10 Vlákny zesílené teplem smrštitelné opravné manžety CNSM Univerzální vlákny zesílená teplem smrštitelná opravná manžeta Rychlá a spolehlivá oprava plášťů kabelů s plastovou nebo papírovou izolací obnovující elektrickou a mechanickou integritu kabelu. Manžeta je odolná vůči povětrnostním vlivům a UV záření. Vnitřní strana manžety je opatřena teplem tavitelným lepidlem. Nerezovou sponu lze po úplném vychladnutí manžety odstranit. Teplotní rozsah: - 40 C až +120 C 120 kv/cm (1 mm tloušťka stěny) manžeta opatřená lepidlem a s nerezovou sponou Indikátory správné montáže: vnější povrch manžety opatřen termoindikační barvou a bílými linkami, jež jsou při správné montáži a rovnoměrném ohřevu viditelné v mezerách spony průměrů (mm) D W L min. max. a (nom.) b (max.) a (min.) b (min.) a (±5 mm) 8 43 CNSM- 43/ /AC , CNSM- 55/ /AC , CNSM- 75/ /AC , CNSM- 84/ /AC , CNSM-100/ /AC , CNSM-125/ /AC , CNSM-146/ /AC , CNSM-164/ /AC , CNSM-200/ /AC , Poznámka: Maximální změna v podélném směru po volném smrštění ± 5 %. Opravnou manžetu a sponu lze dle potřeby krátit na místě montáže. Jiné délky jsou k dispozici na vyžádání. teplem tavitelné lepidlo W L D Rozměry: D: průměr D a : průměr před smrštěním D b : průměr po volném smrštění L: délka W: tloušťka stěny W a : tloušťka stěny před smrštěním W b : tloušťka stěny po volném smrštění 112

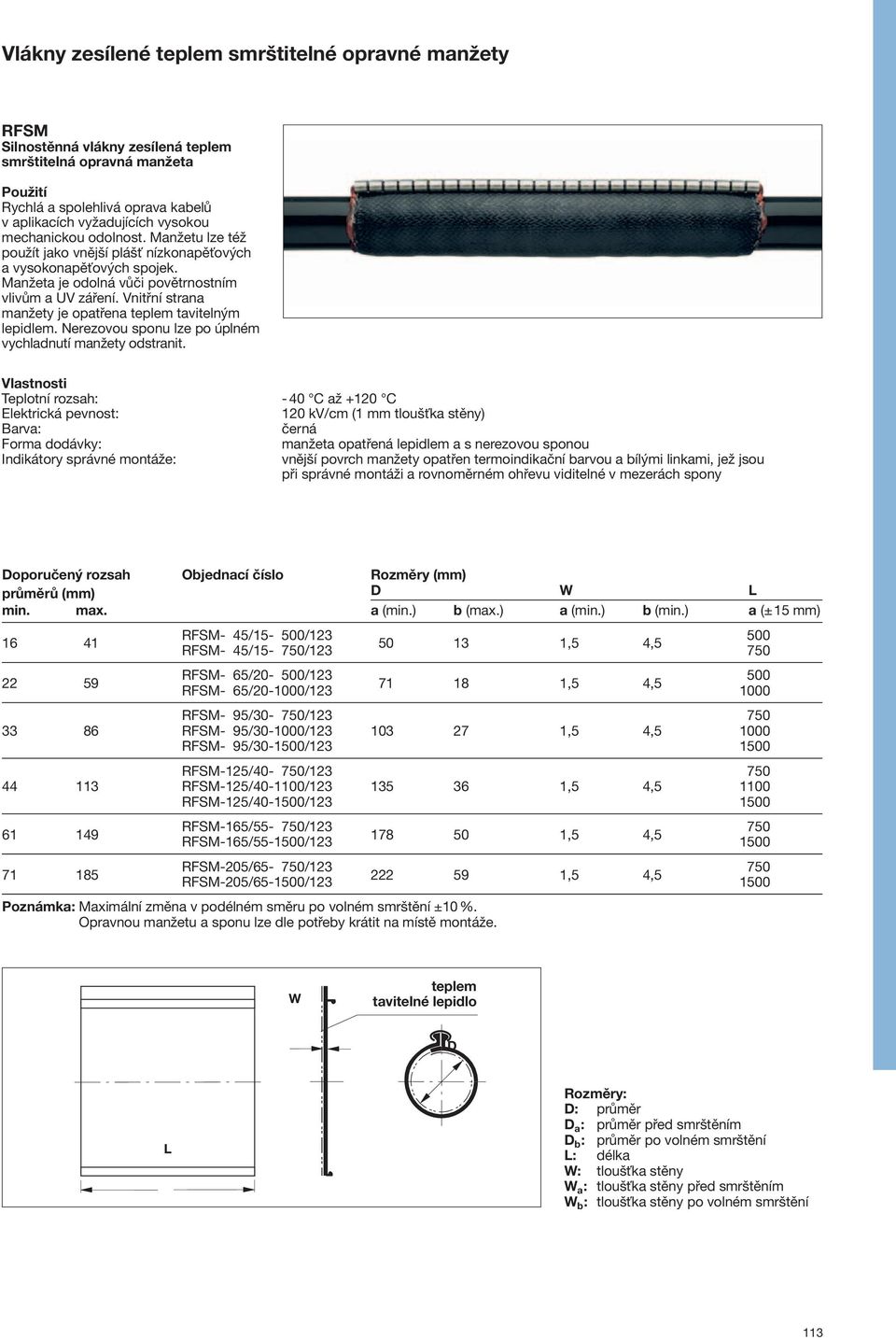

11 Vlákny zesílené teplem smrštitelné opravné manžety RFSM Silnostěnná vlákny zesílená teplem smrštitelná opravná manžeta Rychlá a spolehlivá oprava kabelů v aplikacích vyžadujících vysokou mechanickou odolnost. Manžetu lze též použít jako vnější plášť nízkonapěťových a vysokonapěťových spojek. Manžeta je odolná vůči povětrnostním vlivům a UV záření. Vnitřní strana manžety je opatřena teplem tavitelným lepidlem. Nerezovou sponu lze po úplném vychladnutí manžety odstranit. Teplotní rozsah: - 40 C až +120 C 120 kv/cm (1 mm tloušťka stěny) manžeta opatřená lepidlem a s nerezovou sponou Indikátory správné montáže: vnější povrch manžety opatřen termoindikační barvou a bílými linkami, jež jsou při správné montáži a rovnoměrném ohřevu viditelné v mezerách spony průměrů (mm) D W L min. max. a (min.) b (max.) a (min.) b (min.) a (±15 mm) RFSM- 45/15-500/ ,5 4,5 RFSM- 45/15-750/ RFSM- 65/20-500/ ,5 4,5 RFSM- 65/ / RFSM- 95/30-750/ RFSM- 95/ / ,5 4, RFSM- 95/ / RFSM-125/40-750/ RFSM-125/ / ,5 4, RFSM-125/ / RFSM-165/55-750/ ,5 4,5 RFSM-165/ / RFSM-205/65-750/ ,5 4,5 RFSM-205/ / Poznámka: Maximální změna v podélném směru po volném smrštění ±10 %. Opravnou manžetu a sponu lze dle potřeby krátit na místě montáže. W teplem tavitelné lepidlo D L Rozměry: D: průměr D a : průměr před smrštěním D b : průměr po volném smrštění L: délka W: tloušťka stěny W a : tloušťka stěny před smrštěním W b : tloušťka stěny po volném smrštění 113

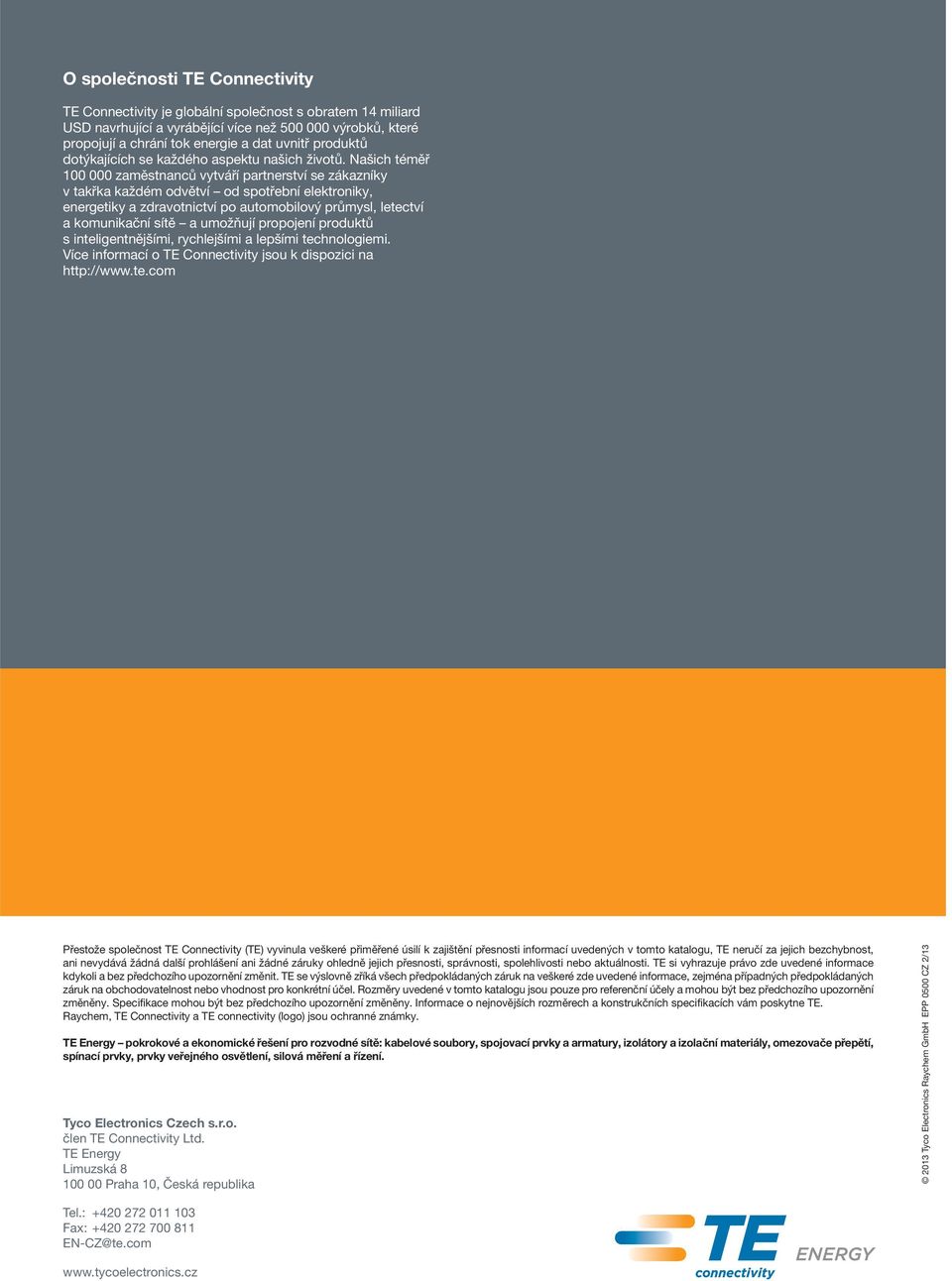

12 O společnosti TE Connectivity TE Connectivity je globální společnost s obratem 14 miliard USD navrhující a vyrábějící více než výrobků, které propojují a chrání tok energie a dat uvnitř produktů dotýkajících se každého aspektu našich životů. Našich téměř zaměstnanců vytváří partnerství se zákazníky v takřka každém odvětví od spotřební elektroniky, energetiky a zdravotnictví po automobilový průmysl, letectví a komunikační sítě a umožňují propojení produktů s inteligentnějšími, rychlejšími a lepšími technologiemi. Více informací o TE Connectivity jsou k dispozici na Přestože společnost TE Connectivity (TE) vyvinula veškeré přiměřené úsilí k zajištění přesnosti informací uvedených v tomto katalogu, TE neručí za jejich bezchybnost, ani nevydává žádná další prohlášení ani žádné záruky ohledně jejich přesnosti, správnosti, spolehlivosti nebo aktuálnosti. TE si vyhrazuje právo zde uvedené informace kdykoli a bez předchozího upozornění změnit. TE se výslovně zříká všech předpokládaných záruk na veškeré zde uvedené informace, zejména případných předpokládaných záruk na obchodovatelnost nebo vhodnost pro konkrétní účel. Rozměry uvedené v tomto katalogu jsou pouze pro referenční účely a mohou být bez předchozího upozornění změněny. Specifikace mohou být bez předchozího upozornění změněny. Informace o nejnovějších rozměrech a konstrukčních specifikacích vám poskytne TE. Raychem, TE Connectivity a TE connectivity (logo) jsou ochranné známky. TE Energy pokrokové a ekonomické řešení pro rozvodné sítě: kabelové soubory, spojovací prvky a armatury, izolátory a izolační materiály, omezovače přepětí, spínací prvky, prvky veřejného osvětlení, silová měření a řízení. Tyco Electronics Czech s.r.o. člen TE Connectivity Ltd. TE Energy Limuzská Praha 10, Česká republika 2013 Tyco Electronics Raychem GmbH EPP 0500 CZ 2/13 Tel.: Fax: EN-CZ@te.com
