PŘEDIZOLOVANÉ TRUBKY VČETNĚ ARMATUR ZDRUŽENÝ SYSTÉM

Transkript

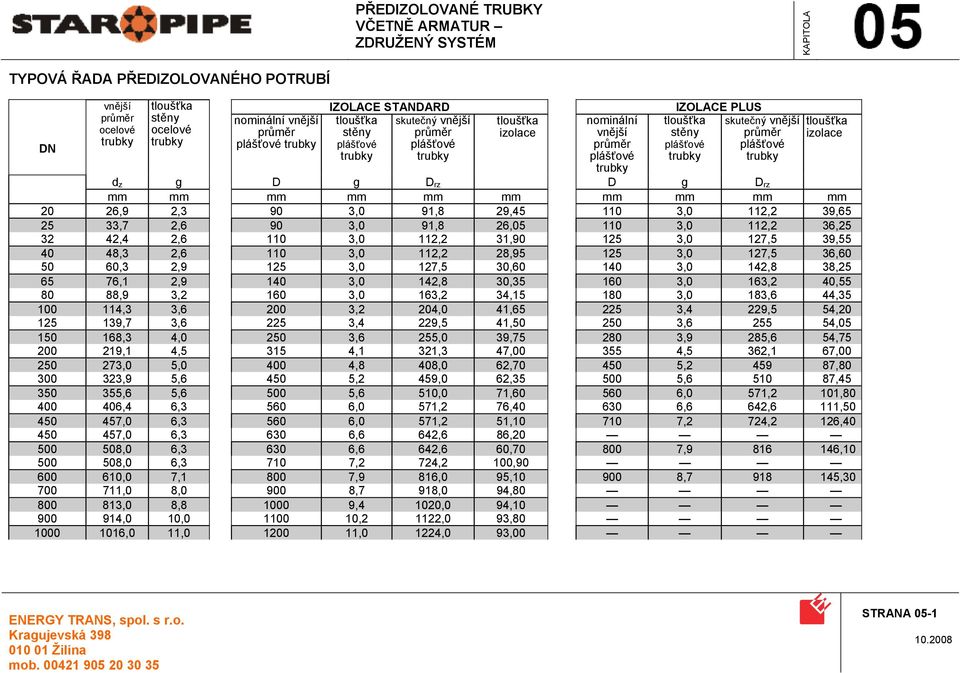

1 TYPOVÁ ŘADA PŘEDIZOLOVANÉHO POTRUBÍ DN vnější průměr ocelové tloušťka stěny ocelové nominální vnější průměr IZOLACE STANDARD tloušťka skutečný vnější stěny průměr tloušťka izolace nominální vnější průměr IZOLACE PLUS tloušťka stěny skutečný vnější průměr tloušťka izolace d z g D g D rz D g D rz 20 26,9 2,3 90 3,0 91,8 29, ,0 112,2 39, ,7 2,6 90 3,0 91,8 26, ,0 112,2 36, ,4 2, ,0 112,2 31, ,0 127,5 39, ,3 2, ,0 112,2 28, ,0 127,5 36, ,3 2, ,0 127,5 30, ,0 142,8 38, ,1 2, ,0 142,8 30, ,0 163,2 40, ,9 3, ,0 163,2 34, ,0 183,6 44, ,3 3, ,2 204,0 41, ,4 229,5 54, ,7 3, ,4 229,5 41, , , ,3 4, ,6 255,0 39, ,9 285,6 54, ,1 4, ,1 321,3 47, ,5 362,1 67, ,0 5, ,8 408,0 62, , , ,9 5, ,2 459,0 62, , , ,6 5, ,6 510,0 71, ,0 571,2 101, ,4 6, ,0 571,2 76, ,6 642,6 111, ,0 6, ,0 571,2 51, ,2 724,2 126, ,0 6, ,6 642,6 86, ,0 6, ,6 642,6 60, , , ,0 6, ,2 724,2 100, ,0 7, ,9 816,0 95, , , ,0 8, ,7 918,0 94, ,0 8, ,4 1020,0 94, ,0 10, ,2 1122,0 93, ,0 11, ,0 1224,0 93,00 STRANA 05-1

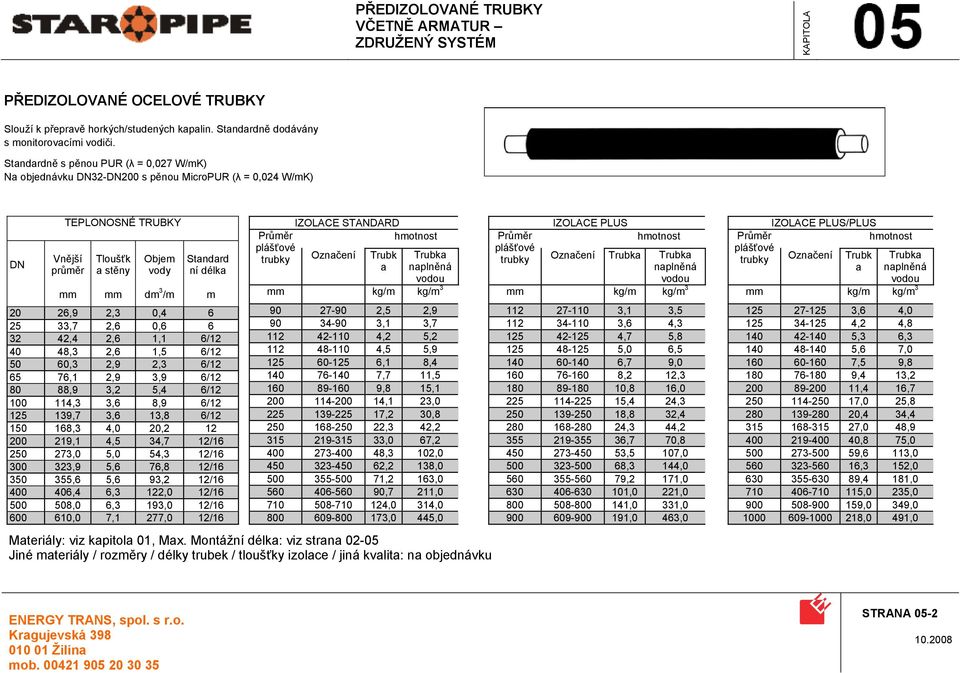

2 PŘEDIZOLOVANÉ OCELOVÉ TRUBKY Slouží k přepravě horkých/studených kapalin. Standardně dodávány s monitorovacími vodiči. Standardně s pěnou PUR (λ = 0,027 W/mK) Na objednávku DN32-DN200 s pěnou MicroPUR (λ = 0,024 W/mK) DN TEPLONOSNÉ TRUBKY Vnější průměr Tloušťk a stěny Objem vody Standard ní délka dm 3 /m m 20 26,9 2,3 0, ,7 2,6 0, ,4 2,6 1,1 6/ ,3 2,6 1,5 6/ ,3 2,9 2,3 6/ ,1 2,9 3,9 6/ ,9 3,2 5,4 6/ ,3 3,6 8,9 6/ ,7 3,6 13,8 6/ ,3 4,0 20, ,1 4,5 34,7 12/ ,0 5,0 54,3 12/ ,9 5,6 76,8 12/ ,6 5,6 93,2 12/ ,4 6,3 122,0 12/ ,0 6,3 193,0 12/ ,0 7,1 277,0 12/16 IZOLACE STANDARD hmotnost Označení Trubk a Trubka naplněná vodou kg/m kg/m ,5 2, ,1 3, ,2 5, ,5 5, ,1 8, ,7 11, ,8 15, ,1 23, ,2 30, ,3 42, ,0 67, ,3 102, ,2 138, ,2 163, ,7 211, ,0 314, ,0 445,0 Materiály: viz kapitola 01, Max. Montážní délka: viz strana Jiné materiály / rozměry / délky trubek / tloušťky izolace / jiná kvalita: na objednávku IZOLACE PLUS hmotnost Označení Trubka Trubka naplněná vodou kg/m kg/m ,1 3, ,6 4, ,7 5, ,0 6, ,7 9, ,2 12, ,8 16, ,4 24, ,8 32, ,3 44, ,7 70, ,5 107, ,3 144, ,2 171, ,0 221, ,0 331, ,0 463,0 IZOLACE PLUS/PLUS hmotnost Označení Trubk a Trubka naplněná vodou kg/m kg/m ,6 4, ,2 4, ,3 6, ,6 7, ,5 9, ,4 13, ,4 16, ,0 25, ,4 34, ,0 48, ,8 75, ,6 113, ,3 152, ,4 181, ,0 235, ,0 349, ,0 491,0 STRANA 05-2

3 PŘEIZOLOVANÉ TRUBKOVÉ OBLOUKY Slouží k přepravě horkých / studených kapalin. Standardně dodávány s monitorovacími vodiči. DN SVAŘOVANÉ TEPLONOSNÉ TRUBKY Vnější průměr Tloušťka stěny Objem vody dm 3 /m PREFABRIKOVANÉ OBLOUKY Teplonos ná trubka Maximální úhel 12m Délka m TVAROVANÉ OBLOUKY Teplonos ná trubka Maximální úhel 12m Délka m Teplonos ná trubka PRUŽNÉ OBLOUKY Maximální úhel 12m Délka m Materiál: viz kapitola 01 Tloušťka izolace: Standard, PLUS, PLUS-PLUS Jiné materiály / rozměry / jiná kvalita: na objednávku Použití: viz kapitola 02 STRANA 05-3

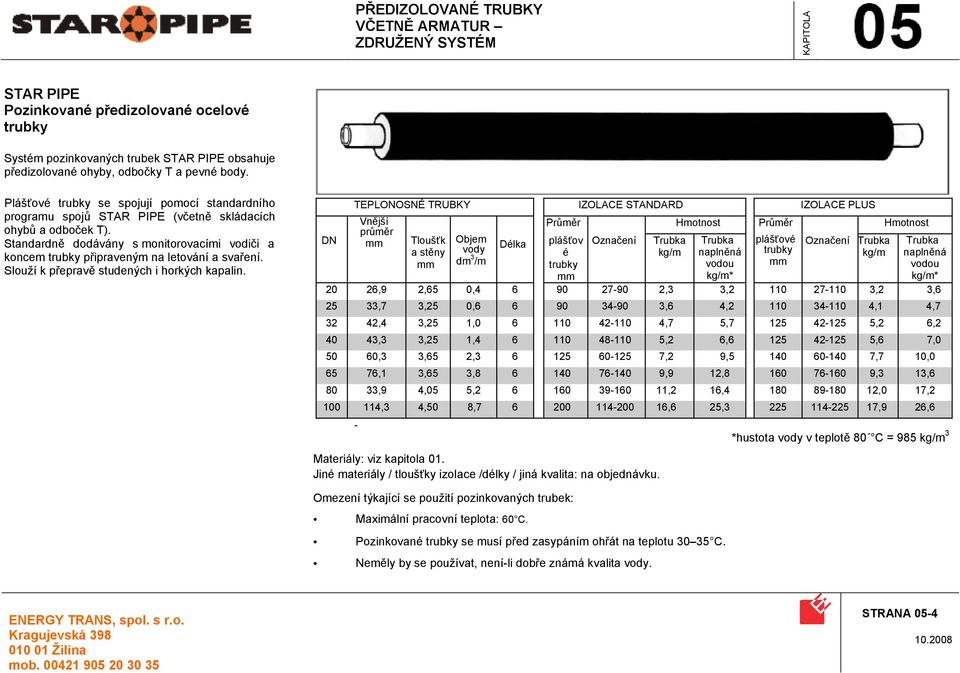

4 STAR PIPE Pozinkované předizolované ocelové Systém pozinkovaných trubek STAR PIPE obsahuje předizolované ohyby, odbočky T a pevné body. Plášťové se spojují pomocí standardního programu spojů STAR PIPE (včetně skládacích ohybů a odboček T). Standardně dodávány s monitorovacími vodiči a koncem připraveným na letování a svaření. Slouží k přepravě studených i horkých kapalin. TEPLONOSNÉ TRUBKY IZOLACE STANDARD IZOLACE PLUS Vnější Hmotnost Hmotnost průměr DN Tloušťk Objem Délka plášťov Označení Trubka Trubka Označení Trubka Trubka a stěny vody é kg/m naplněná kg/m naplněná dm 3 /m vodou vodou kg/m* kg/m* 20 26,9 2,65 0, ,3 3, ,2 3, ,7 3,25 0, ,6 4, ,1 4, ,4 3,25 1, ,7 5, ,2 6, ,3 3,25 1, ,2 6, ,6 7, ,3 3,65 2, ,2 9, ,7 10, ,1 3,65 3, ,9 12, ,3 13, ,9 4,05 5, ,2 16, ,0 17, ,3 4,50 8, ,6 25, ,9 26,6 - Materiály: viz kapitola 01. Jiné materiály / tloušťky izolace /délky / jiná kvalita: na objednávku. *hustota vody v teplotě 80 C = 985 kg/m 3 Omezení týkající se použití pozinkovaných trubek: Maximální pracovní teplota: 60 C. Pozinkované se musí před zasypáním ohřát na teplotu C. Neměly by se používat, není-li dobře známá kvalita vody. STRANA 05-4

5 STAR PIPE Jednoduché a dvojité měděné předizolované Slouží k přepravě studených a teplých médií- Měděné teplonosné se spojuje letováním (dle DIN ). Plášťové se spojuje pomocí standardního systému spojů STAR PIPE. K systému jednoduchých a dvojitých měděných předizolovaných trubek dodáváme také předizolované ohyby a odbočky T. Standardně dodávány s monitorovacími vodiči a koncem připraveným na letování a svařování. Slouží k přepravě studených i horkých kapalin. TEPLONOSNÉ TRUBKY JEDNODUCHÉ IZOLACE STANDARD DVOJITÉ IZOLACE STANDARD Vnější Tloušťka Objem Standardní prům stěny vody délka ěr Trubka m naplněná Označení trubka trubk Označení naplněná dm 3 vodou a /m kg/m* kg/m vodou kg/m* , ,5 1, ,3 2, , ,6 1, ,0 3,6 13 1,0 0, ,6 1, ,1 3, , ,7 2, ,5 4,5 23 1,2 0, ,1 2, ,7 4, , D 2,5 3, ,2 5,6 42 1,5 1, ,4 4, ,4 5,9 54 1,5 2, ,3 6, ,5 7,8 70 2,0 3, D-14D 6,4 9, ,6 3,1 89 2,0 5, ,3 14, ,8 11,7 Materiály: viz kapitola 01. Jiné materiály / tloušťky izolace /délky / jiná kvalita: na objednávku. Omezení týkající se použití měděných trubek: Maximální pracovní teplota: 110 ; C. Kladení těchto trubek vyžaduje předehřev ve výši C ,2 12,4 *hustota vody v teplotě 80 C = kg/m 3 STRANA 05-5

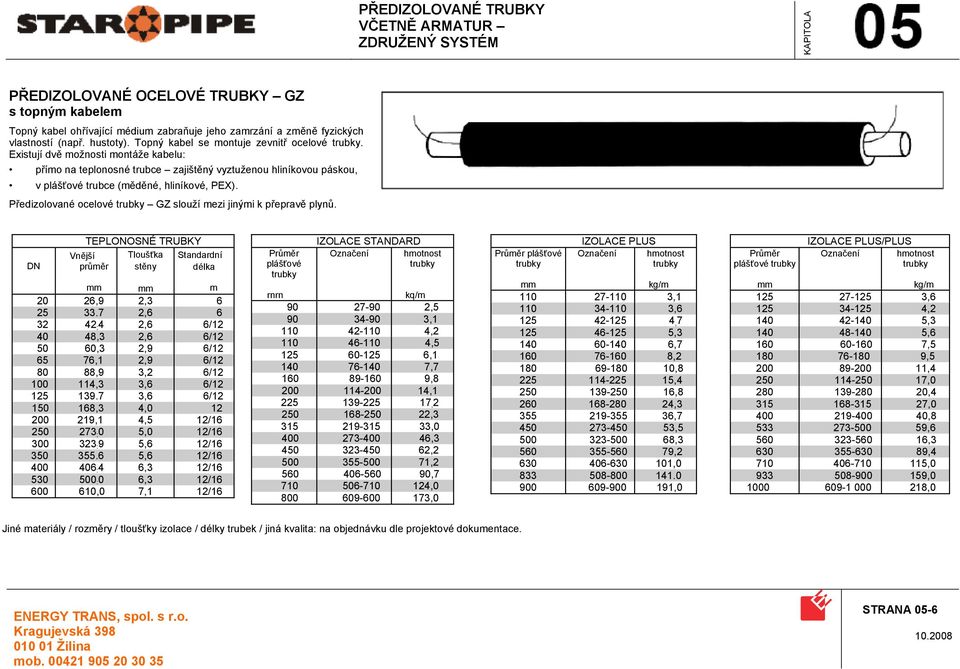

6 PŘEDIZOLOVANÉ OCELOVÉ TRUBKY GZ s topným kabelem Topný kabel ohřívající médium zabraňuje jeho zamrzání a změně fyzických vlastností (např. hustoty). Topný kabel se montuje zevnitř ocelové. Existují dvě možnosti montáže kabelu: přímo na teplonosné trubce zajištěný vyztuženou hliníkovou páskou, v trubce (měděné, hliníkové, PEX). Předizolované ocelové GZ slouží mezi jinými k přepravě plynů. DN TEPLONOSNÉ TRUBKY Vnější průměr Tloušťka stěny Standardní délka m 20 26,9 2, , ; 4 2,6 6/ ,3 2,6 6/ ,3 2,9 6/ ,1 2,9 6/ ,9 3,2 6/ ,3 3,6 6/ ,6 6/ ,3 4, ,1 4,5 12/ ; 0 5,0 12/ : 9 5,6 12/ ,6 12/ : 4 6,3 12/ : 0 6,3 12/ ,0 7,1 12/16 IZOLACE STANDARD Označení hmotnost rnrn kq/m , , , , , , , , , , , , , , , , ,0 IZOLACE PLUS Označení hmotnost kg/m , , , , , , , , , , , , , , , ,0 IZOLACE PLUS/PLUS Označení hmotnost kg/m , , , , , , , , , , , , , , , , ,0 Jiné materiály / rozměry / tloušťky izolace / délky trubek / jiná kvalita: na objednávku dle projektové dokumentace. STRANA 05-6

7 Násuvné spoje z PE-HD se smršťovacími manžetami. Vypěňovací. Standardně jsou násuvné spoje z PE-HD dodávány s připevněnými a zabalenými do fólie smršťovacími rukávy z PE a s dvěma zátkami a živičnými záplatami. Dodávka může obsahovat čtyři zátky. V takovém případě se jedná o dvě odvzdušňovací zátky (s otvory) a dvě přivařovací zátky. Násuvný spoj se smršťovacími manžetami z PE podléhá zkoušce nepropustnosti. Montážní návod: viz strana Násuvné spoje z PE-HD se smršťovacími manžetami. DUAL SEAL Lmin B Vypěňovací. Za dodatečným poplatek mohou být násuvné spoje z PE-HD dodány se smršťovacími rukávy DUAL SEAL a násadami (viz strana 05-15). Násuvný spoj se smršťovacími manžetami DUAL SEAL lze podrobit zkoušce nepropustnosti. STRANA 05-7

8 Smršťovací spoje z PE-HD se smršťovacími manžetami. Vypěňovací. Standardně jsou smršťovací spoje z PE-HD dodávány zabalené ve fólii s připevněnými a zabalenými do fólie smršťovacími manžetami a dvěma zátkami a živičnými záplatami. Dodávka může obsahovat čtyři zátky. V takovém případě se jedná o dvě odvzdušňovací zátky (s otvory) a dvě přivařovací zátky. Smršťovací spoj se smršťovacími manžetami z PE lze podrobit zkoušce nepropustnosti. Montážní návod: viz strana Za dodatečným poplatek mohou být smršťovací spoje dodány se smršťovacími rukávy DUAL SEAL a s násadami (viz strana 05-15). Smršťovací spoj z PE-HD se smršťovacími manžetami z DUAL SEAL lze podrobit zkoušce nepropustnosti. Lmin B STRANA 05-8

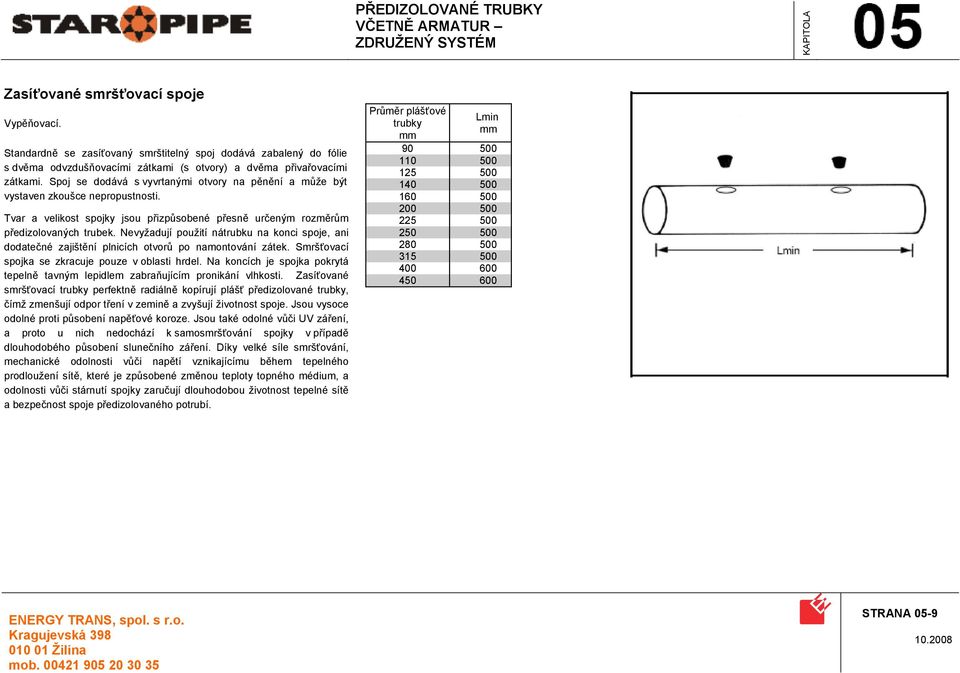

9 Zasíťované smršťovací spoje Vypěňovací. Standardně se zasíťovaný smrštitelný spoj dodává zabalený do fólie s dvěma odvzdušňovacími zátkami (s otvory) a dvěma přivařovacími zátkami. Spoj se dodává s vyvrtanými otvory na pěnění a může být vystaven zkoušce nepropustnosti. Tvar a velikost spojky jsou přizpůsobené přesně určeným rozměrům předizolovaných trubek. Nevyžadují použití nátrubku na konci spoje, ani dodatečné zajištění plnicích otvorů po namontování zátek. Smršťovací spojka se zkracuje pouze v oblasti hrdel. Na koncích je spojka pokrytá tepelně tavným lepidlem zabraňujícím pronikání vlhkosti. Zasíťované smršťovací perfektně radiálně kopírují plášť předizolované, čímž zmenšují odpor tření v zemině a zvyšují životnost spoje. Jsou vysoce odolné proti působení napěťové koroze. Jsou také odolné vůči UV záření, a proto u nich nedochází k samosmršťování spojky v případě dlouhodobého působení slunečního záření. Díky velké síle smršťování, mechanické odolnosti vůči napětí vznikajícímu během tepelného prodloužení sítě, které je způsobené změnou teploty topného médium, a odolnosti vůči stárnutí spojky zaručují dlouhodobou životnost tepelné sítě a bezpečnost spoje předizolovaného potrubí. Lmin STRANA 05-9

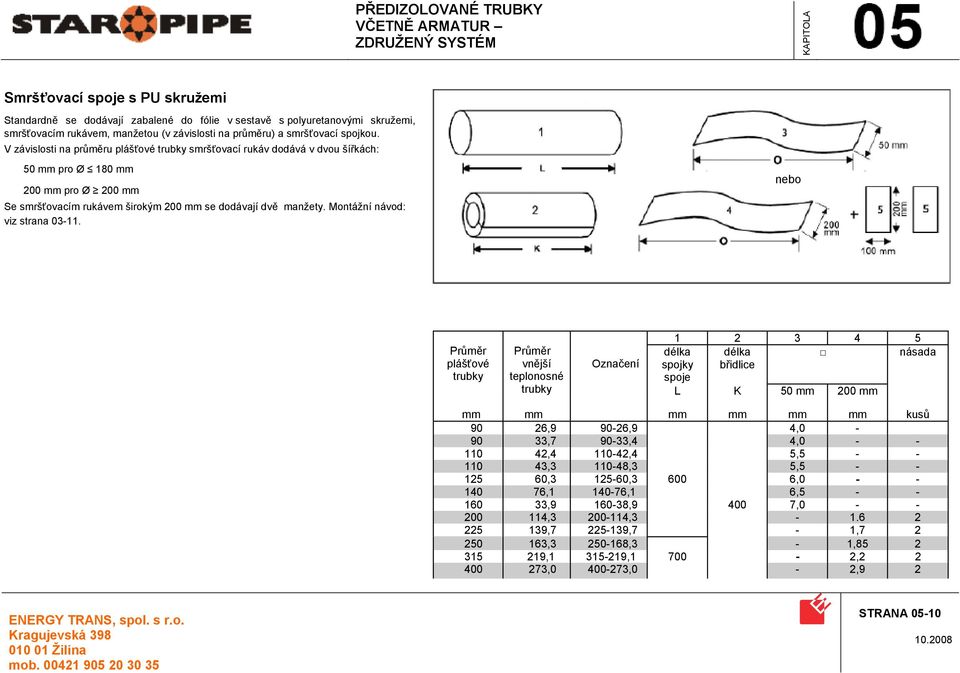

10 Smršťovací spoje s PU skružemi Standardně se dodávají zabalené do fólie v sestavě s polyuretanovými skružemi, smršťovacím rukávem, manžetou (v závislosti na průměru) a smršťovací spojkou. V závislosti na průměru smršťovací rukáv dodává v dvou šířkách: 50 pro Ø pro Ø 200 Se smršťovacím rukávem širokým 200 se dodávají dvě manžety. Montážní návod: viz strana nebo vnější teplonosné Označení délka délka násada spojky břidlice spoje L K kusů 90 26, ,9 4, , ,4 4, , ,4 5, , ,3 5, , , , , ,1 6, , , , , , , ,7-1, , ,3-1, , , , , ,0-2,9 2 STRANA 05-10

11 Svařovaný smršťovací spoj MILLENIUM Izolovaný tekutou polyuretanovou pěnou. Svařovaný smršťovací spoj je smršťovací spoj s vestavěnými tepelnými prvky a teplotním snímačem. Spoj se montuje před spojením teplonosných trubek. Spoj se nejdříve smršťuje v oblasti spojení a poté se svařuje. Vestavěné elektrické vodiče umožňují přetavení materiálu, co způsobuje, že spojení spoj plášť tvoří homogenní materiál. Montáž spoje vyžaduje svářecí stroj a mohou ho provádět pouze osoby oprávněné k práci s tímto typem spojů. Spoj lze podrobit zkoušce nepropustnosti. Spoj je dostupný v rozsahu průměrů od Ø 90 až po Ø 560. Standardní délka spoje je 600. Jiné než standardní délky se vyrábějí na objednávku. Svářený smršťovací spoj se dodává zabalený do fólie jako hotová součástka. Spoj obsahuje dvě přivařovací zátky. Polyuretanová pěna se objednává zvlášť. Překlad obrázku: Miedziany element grzejny Czujnik temperatury Měděné topné těleso teplotní snímač STRANA 05-11

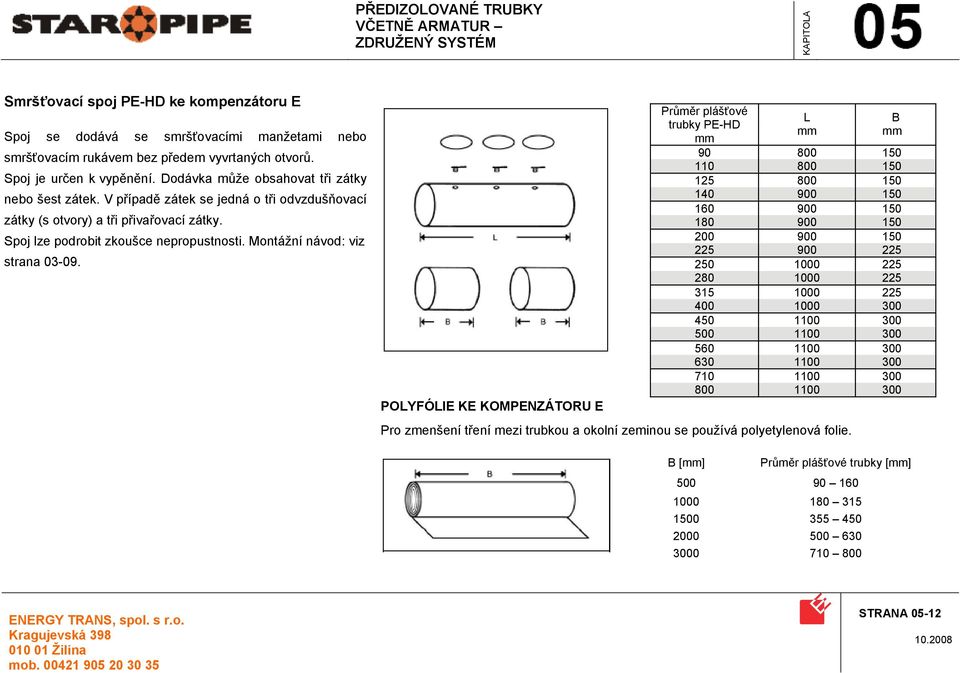

12 Smršťovací spoj PE-HD ke kompenzátoru E Spoj se dodává se smršťovacími manžetami nebo smršťovacím rukávem bez předem vyvrtaných otvorů. Spoj je určen k vypěnění. Dodávka může obsahovat tři zátky nebo šest zátek. V případě zátek se jedná o tři odvzdušňovací zátky (s otvory) a tři přivařovací zátky. Spoj lze podrobit zkoušce nepropustnosti. Montážní návod: viz strana POLYFÓLIE KE KOMPENZÁTORU E PE-HD L B Pro zmenšení tření mezi trubkou a okolní zeminou se používá polyetylenová folie. B [] [] STRANA 05-12

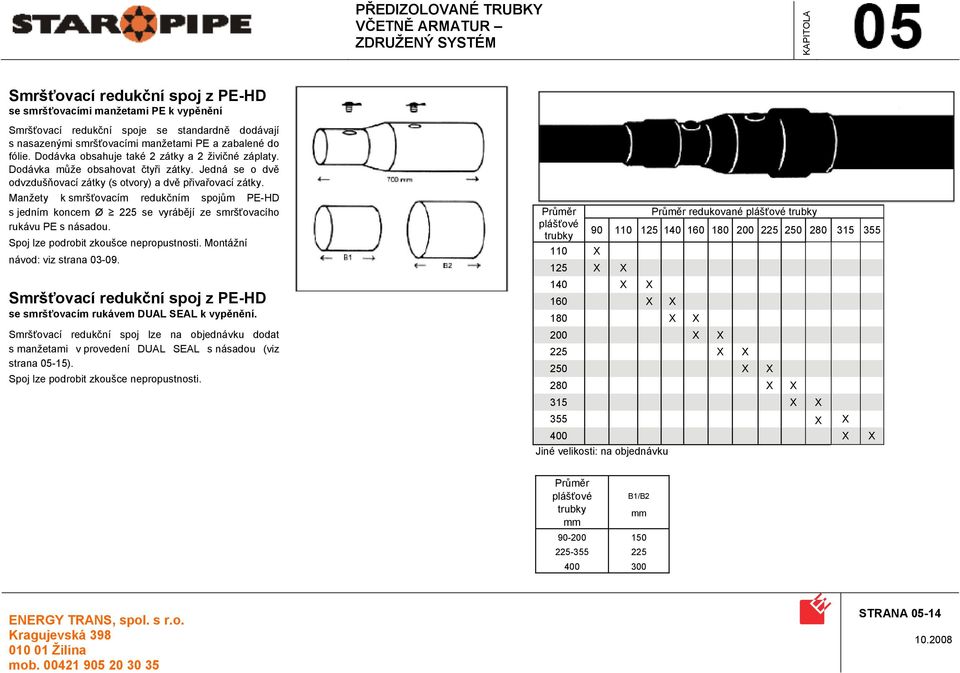

13 Násuvný redukční spoj z PE-HD se smršťovacími manžetami PE k vypěnění. Standardně se redukční spoje z PE-HD dodávají s připevněnými a zabalenými do fólie smršťovacími rukávy z PE spolu s 2 zátkami a 2 živičnými záplatami. U redukčních spojů s průměrem jednoho nebo obou konců Ø 225 se manžeta montuje pomocí smršťovacího rukávu z PE s násadou. Spoj lze podrobit zkoušce nepropustnosti. Montážní návod: viz strana Násuvný redukční spoj z PE-HD se smršťovacími manžetami DUAL SEAL k vypěnění. Za dodatečný poplatek může být redukční spoj dodán s rukávy DUAL SEAL a manžetami (viz strana 05-14). Spoj lze podrobit zkoušce nepropustnosti. 110 X 125 X X redukované X X X 160 X X X X 180 X X X X 200 X X X X 225 X X X X 250 X X X X 280 X X X X 315 X X X X 355 X X X 400 X X X Jiné velikosti: na objednávku B1/B STRANA 05-13

14 Smršťovací redukční spoj z PE-HD se smršťovacími manžetami PE k vypěnění Smršťovací redukční spoje se standardně dodávají s nasazenými smršťovacími manžetami PE a zabalené do fólie. Dodávka obsahuje také 2 zátky a 2 živičné záplaty. Dodávka může obsahovat čtyři zátky. Jedná se o dvě odvzdušňovací zátky (s otvory) a dvě přivařovací zátky. Manžety k smršťovacím redukčním spojům PE-HD s jedním koncem Ø 225 se vyrábějí ze smršťovacího rukávu PE s násadou. Spoj lze podrobit zkoušce nepropustnosti. Montážní návod: viz strana Smršťovací redukční spoj z PE-HD se smršťovacím rukávem DUAL SEAL k vypěnění. Smršťovací redukční spoj lze na objednávku dodat s manžetami v provedení DUAL SEAL s násadou (viz strana 05-15). Spoj lze podrobit zkoušce nepropustnosti. 110 X 125 X X redukované X X 160 X X 180 X X 200 X X 225 X X 250 X X 280 X X 315 X X 355 X X 400 X X Jiné velikosti: na objednávku B1/B STRANA 05-14

15 Skládací spoj Vypěňovací s ochrannou polyetylenovou vrstvou. Skládací spoj se standardně dodává v balení s příslušným počtem zinkovaných šroubů, podložek, anodou pro antikorozní ochranu, 2 zátkami a 2 živičnými záplatami. Spoj lze podrobit zkoušce nepropustnosti. Jako těsnící materiál se používá páska PIB 500 ve dvou typech, dle průměru : 200 páska 3 x páska Ø 10 Páska se objednává zvlášť. Dodané šrouby 3/8"WGx30 Montážní návod: viz strana Skládací spoj Páska B Skládací redukční spoj Vypěňovací s polyetylenovou ochrannou vrstvou. Ø 160 : L = 555 Ø > 225 : L = 615 Zbývající údaje stejně jako u skládacího spoje. Montážní návod: viz strana redukované plášťov é X 125 X X 140 X X 160 X X 180 X X 200 X X 225 X X 250 X X 280 X X 315 X X Jiné velikosti: na objednávku STRANA 05-15

16 Rukáv pro opravy Rukáv pro dodatečné / dvojité těsnění Rukáv DUAL SEAL Smršťovací rukáv IPPS z PE manžetou. Standardně používaný ve spojích jako manžeta u průměrů Ø 225. Smršťovací rukávy z PE se také používají k dodatečnému / dvojitému těsnění spojů a k opravě všech poškození. Rozměr O (obvod spolu se záložkou) určuje požadovanou délku odříznutého kousku smršťovacího rukávu pro určitý hliníkový rukáv. V případě použití rukávu jako dodatečného těsnění spoje, např. násuvného, je třeba zvětšit rozměr O uvedený v tabulce o % a zmínit to při objednávce. Šířka A násady závisí na velikosti. Smršťovací rukáv DUAL SEAL s manžetou. Smršťovací rukáv DUAL SEAL je vylepšeným rukávem PE. Vylepšení spočívá v tom, že vnitřek rukávu DUAL SEAL je pokrytý dvěma nezávislými těsnícími látkami (DUAL SEAL), a díky tomu spoj může přenést velké zatížení v zemině. Všechny spoje STAR PIPE s výrobky z PE mohou být na objednávku dodány v provedení DUAL SEAL. Rozměr O (obvod spolu se záložkou) určuje požadovanou délku odříznutého kousku smršťovacího rukávu pro určitý hliníkový rukáv. V případě použití rukávu jako dodatečného těsnění spoje, např. násuvného, je třeba zvětšit rozměr O uvedený v tabulce o % a zmínit to při objednávce. Šířka A násady závisí na velikosti. průměr 1 2 průměr 1 2 Smršťovací rukáv IPPS z PE standardní šířky Násada Smršťovací rukáv DUAL SEAL z PE standardní šířky Násada O B A O B A S ieo ieo SS Smršťovací rukávy z PE, DUAL SEAL a příložky se dodávají také ve svitcích 30 m. STRANA 05-16

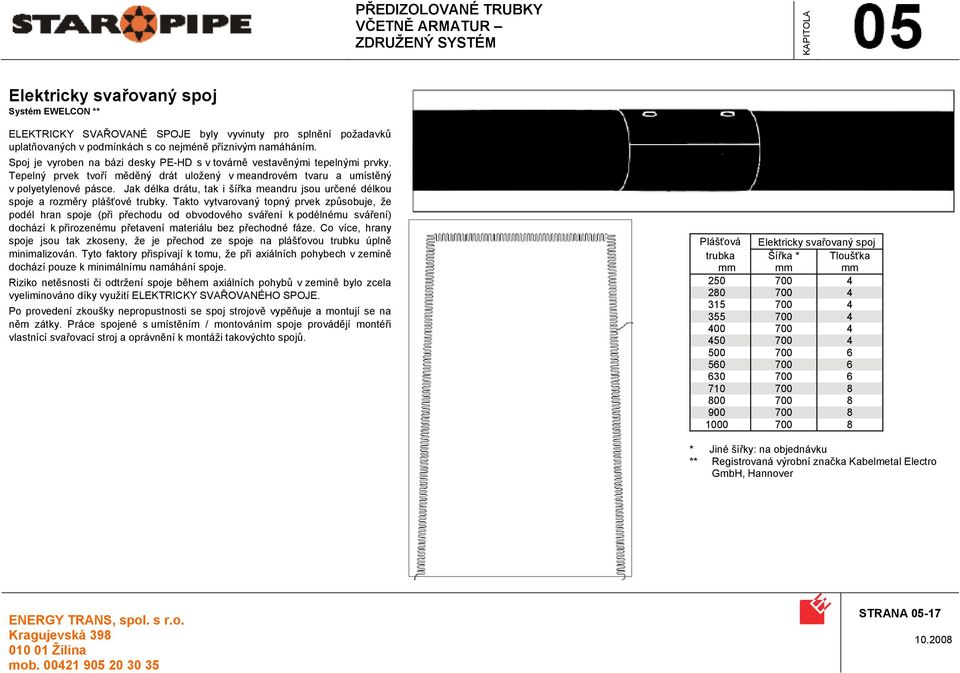

17 Elektricky svařovaný spoj Systém EWELCON ** ELEKTRICKY SVAŘOVANÉ SPOJE byly vyvinuty pro splnění požadavků uplatňovaných v podmínkách s co nejméně příznivým namáháním. Spoj je vyroben na bázi desky PE-HD s v továrně vestavěnými tepelnými prvky. Tepelný prvek tvoří měděný drát uložený v meandrovém tvaru a umístěný v polyetylenové pásce. Jak délka drátu, tak i šířka meandru jsou určené délkou spoje a rozměry. Takto vytvarovaný topný prvek způsobuje, že podél hran spoje (při přechodu od obvodového sváření k podélnému sváření) dochází k přirozenému přetavení materiálu bez přechodné fáze. Co více, hrany spoje jsou tak zkoseny, že je přechod ze spoje na plášťovou trubku úplně minimalizován. Tyto faktory přispívají k tomu, že při axiálních pohybech v zemině dochází pouze k minimálnímu namáhání spoje. Riziko netěsnosti či odtržení spoje během axiálních pohybů v zemině bylo zcela vyeliminováno díky využití ELEKTRICKY SVAŘOVANÉHO SPOJE. Po provedení zkoušky nepropustnosti se spoj strojově vypěňuje a montují se na něm zátky. Práce spojené s umístěním / montováním spoje provádějí montéři vlastnící svařovací stroj a oprávnění k montáži takovýchto spojů. Plášťová Elektricky svařovaný spoj trubka Šířka * Tloušťka * Jiné šířky: na objednávku ** Registrovaná výrobní značka Kabelmetal Electro GmbH, Hannover STRANA 05-17

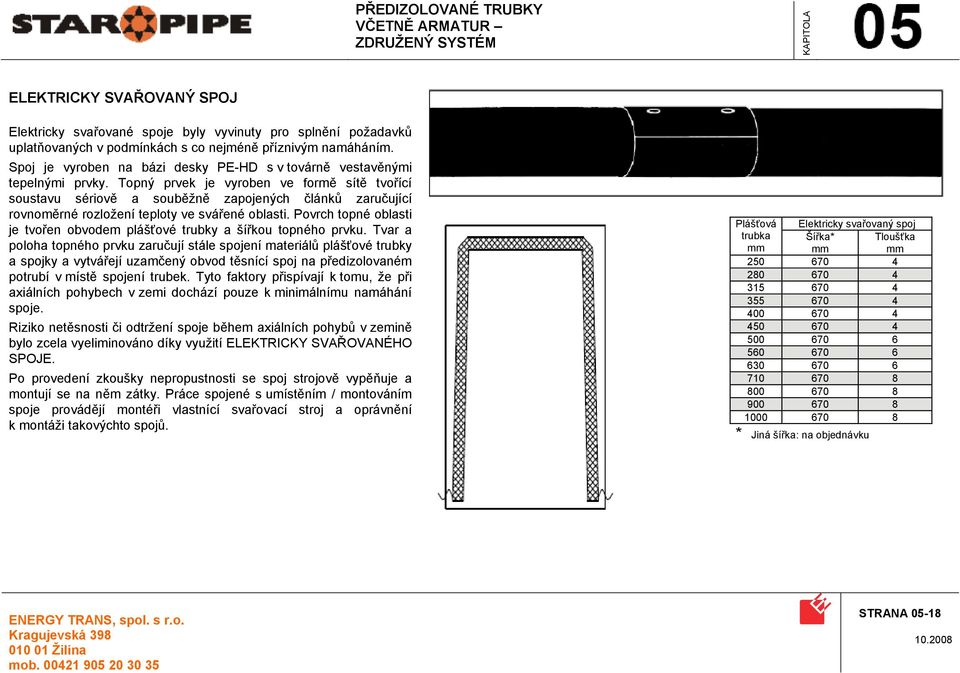

18 ELEKTRICKY SVAŘOVANÝ SPOJ Elektricky svařované spoje byly vyvinuty pro splnění požadavků uplatňovaných v podmínkách s co nejméně příznivým namáháním. Spoj je vyroben na bázi desky PE-HD s v továrně vestavěnými tepelnými prvky. Topný prvek je vyroben ve formě sítě tvořící soustavu sériově a souběžně zapojených článků zaručující rovnoměrné rozložení teploty ve svářené oblasti. Povrch topné oblasti je tvořen obvodem a šířkou topného prvku. Tvar a poloha topného prvku zaručují stále spojení materiálů a spojky a vytvářejí uzamčený obvod těsnící spoj na předizolovaném potrubí v místě spojení trubek. Tyto faktory přispívají k tomu, že při axiálních pohybech v zemi dochází pouze k minimálnímu namáhání spoje. Riziko netěsnosti či odtržení spoje během axiálních pohybů v zemině bylo zcela vyeliminováno díky využití ELEKTRICKY SVAŘOVANÉHO SPOJE. Po provedení zkoušky nepropustnosti se spoj strojově vypěňuje a montují se na něm zátky. Práce spojené s umístěním / montováním spoje provádějí montéři vlastnící svařovací stroj a oprávnění k montáži takovýchto spojů. Plášťová Elektricky svařovaný spoj trubka Šířka* Tloušťka * Jiná šířka: na objednávku STRANA 05-18

19 Koncový spoj z PE-HD se smršťovací manžetou z PE a izolační skruží PU (předizolovaný) Koncový spoj z PE-HD se smršťovací manžetou z PE (vypěňovací) Koncový spoj z PE-HD se dodává spolu se smršťovací manžetou nastrčenou na spojku, zabalený do fólie. Na objednávku lze dodat smršťovací manžetu v provedení DUAL SEAL s násadou. Trubka PE- Manžeta z PF HD, vnější průměr B Standard PLUS Ocelová trubka, vnější průměr PLUS- PLUS , , ,4 26, , ,3 42,4 26, , ,1 60,3 42, , ,9 76,1 60, ,0 88,9 76, ,3 108,0 88, ,7 114,3 108, ,3 139,7 114, ,7 168,3 139, ,1 193,7 168,3 Koncový spoj z PE-HD se dodává spolu se smršťovací manžetou převlečenou na spojku, zabalený do fólie. Dodávka obsahuje 1 zátku a živičnou záplatu. Když dodávka obsahuje 2 zátky, jedna z nich (s otvory) je odvzdušňovací a druhá přivařovací. Koncový spoj z PE-HD na pěnění lze podrobit zkoušce nepropustnosti. Na objednávku lze dodat smršťovací manžetu v provedení DUAL SEAL s manžetou. Trubka z PE-HD vnější průměr Manžeta z PE B STRANA 05-19

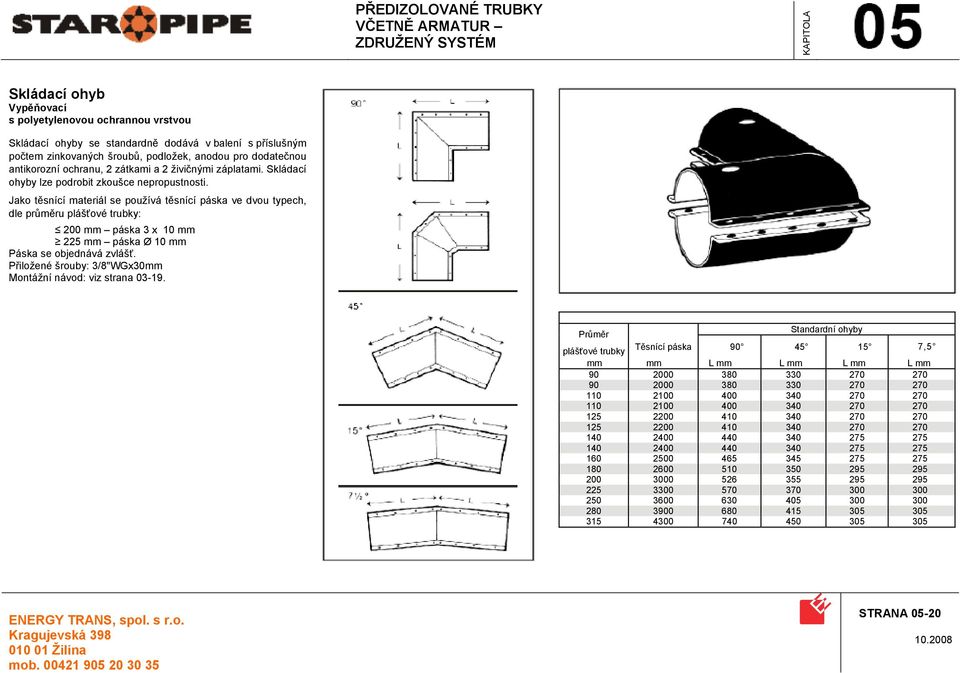

20 Skládací ohyb Vypěňovací s polyetylenovou ochrannou vrstvou Skládací ohyby se standardně dodává v balení s příslušným počtem zinkovaných šroubů, podložek, anodou pro dodatečnou antikorozní ochranu, 2 zátkami a 2 živičnými záplatami. Skládací ohyby lze podrobit zkoušce nepropustnosti. Jako těsnící materiál se používá těsnící páska ve dvou typech, dle průměru : 200 páska 3 x páska Ø 10 Páska se objednává zvlášť. Přiložené šrouby: 3/8"WGx30 Montážní návod: viz strana Standardní ohyby Těsnící páska ,5 L L L L STRANA 05-20

21 PŘEDIZOLOVANÝ OHYB Standardně s vestavěnými monitorovacími vodiči. Standardní úhly: 45 a 90 Standardně s pěnou PUR (λ = 0,027 W/mK) Na objednávku DN32-DN200 s pěnou MicroPUR (λ = 0,024 W/mK) Teplonosné Vnější Tloušťka DN průměr stěny 20 26,9 2, ,7 2, ,4 2, ,3 2, ,3 2, ,1 2, ,9 3, ,3 3, ,7 4, ,3 4, ,1 4, ,0 5, ,9 5, ,6 5, ,4 6, ,0 6, ,0 7,1 IZOLACE STANDARD Plášťová Standardní délky Označení trubka ramen m ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,6x0,6 ; 1x x x x x1 ; 1,3x1, x1 ; 1,5x1, ,5x1,5 ; 1,6x1, ,5x1,5 ; 1,6x1, ,5x1,5 ; 1,6x1, ,5x1,5 IZOLACE PLUS Plášťová Standardní délky Označení trubka ramen m ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,6x0,6 ; 1x x x x x1 ; 1,3x1, x1 ; 1,5x1, ,5x1,5 ; 1,6x1, ,5x1,5 ; 1,6x1, ,5x1,5 ; 1,6x1, ,5x1,5 IZOLACE PLUS/PLUS Plášťová Standardní délky Označení trubka ramen m ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,5x0,5 ; 1x ,6x0,6 ; 1x x x x x1 ; 1,3x1, x1 ; 1,5x1, ,5x1,5 ; 1,6x1, ,5x1,5 ; 1,6x1, ,5x1,5 ; 1,6x1, ,5x1,5 Materiály: viz kapitola 01, Ohyby Z: na objednávku Jiné úhly / délky ramen / materiály / tloušťky izolace: na objednávku STRANA 05-21

22 Předizolovaný vstupní ohyb Standardně s vestavěnými monitorovacími vodiči. Standardní úhel: 90 standardně s pěnou PUR (λ = 0,027 W/mK), na objednávku DN32-DN200 s pěnou MicroPUR (λ = 0,0245 W/mK) Teplonosná trubka STANDARD PLUS PLUS-PLUS STANDARDNÍ DÉLKY RAMEN Vnější průměr Tloušťka stěny DN Označení Označení Označení 1 x 1 m 1 x 2 m 1 x 3 m 1 x 4 m 1 x 5 m 20 26,9 2, X X X X X 25 33,7 2, X X X X X 32 42,4 2, X X X X X 40 48,3 2, X X X X X 50 60,3 2, X X 65 76,1 2, X X Materiály: viz kapitola 01 Jiné úhly / délky ramen / materiály / tloušťky izolace: na objednávku. Vstupní ohyby Z: na objednávku Upozornění! Ohyby jsou dodávány s nezamontovanou smršťovací koncovkou. Předizolované vstupní ohyby ve zvláštním provedení 2 x 45. Jsou používané za účelem jednoduššího převedení potrubí přes otvory v betonových základech. Vyráběné na objednávku. STRANA 05-22

23 Skládací odbočka T Hlavní část Slouží k montáži odbočného ohybu 45 a 90. Vypěňovací. S polyetylenovou ochrannou vrstvou. Částí skládací odbočky T se dodávají zabalené do plastové fólie se všemi potřebnými zinkovanými šrouby, podložkami, anodou pro dodatečnou antikorozní ochranu, zátkami a živičnými záplatami. Hlavní část vyžaduje použití odbočného ohybu (45 či 90 ). Odbočný ohyb se objednává zvlášť. Skládací odbočku T lze podrobit zkoušce nepropustnosti. Jako těsnící materiál se používá těsnící páska PIB 500 ve dvou typech, dle průměru : 200 páska 3 x páska Ø 10 Páska se objednává zvlášť (požadavky jsou uvedeny ve vedlejší tabulce). Přiložené šrouby: 3/8 WG x 30. Montážní ohyby na přivaření k hlavní trubce: viz strana Montážní návod: viz strana odbočná trubka Délka těsnící pásky (hlavní část + odbočný ohyb) [] hlavní trubka () BO Skládací odbočka T S výstupem dolů, na objednávku vypěňovací. S polyetylenovou ochrannou vrstvou. Skládací odbočka T Bez odskoku: na objednávku vypěňovací. S polyetylenovou ochrannou vrstvou. Použití: 45 : tradiční zlom ; : navrtávka za horka/ souběžná odbočka / zlom 90 STRANA 05-23

24 Montážní ohyby pro skládací odbočky T Skládací ohyby se standardně dodávají v balení s příslušným počtem zinkovaných šroubů, podložek, anodou pro dodatečnou antikorozní ochranu, 2 zátkami a 2 živičnými záplatami. Skládací ohyby lze podrobit zkoušce nepropustnosti. Jako těsnící materiál se používá páska ve dvou typech, dle průměru : 200 páska 3 x páska Ø 10 Páska se objednává zvlášť. Přiložené šrouby: 3/8 WG x 30. Montážní návod: viz strana MONTÁŽNÍ OHYB 45 PRO SKLÁDACÍ ODBOČKY T odbočné IZOLACE STANDARD IZOLACE PLUS S Q S Q 26, , , , , , , , , MONTÁŽNÍ OHYB 90 PRO SKLÁDACÍ ODBOČKY T IZOLACE STANDARD IZOLACE PLUS odbočné S G S Q 26, , , , , , , , , STRANA 05-24

25 T-spoj Flex T-spoj Flex je určen k izolaci vedlejších trubek. Vlastní dvojité těsnění ve formě těsnící pásky a těsnícího rukávu na hlavní trubce a ve formě smršťovací části spoje a manžety na vedlejší trubce. Tento spoj obsahuje: T-spoj, rukáv, násada, smršťovací manžeta, tři zátky (příp. čtyři: dodatečná přivařovací zátka bez odvzdušňovacích otvorů), distanční prvek. Spoj lze podrobit zkoušce nepropustnosti. Upozornění: Těsnící páska, ocelový ohyb pro odbočku a polyuretanová pěna se objednávají zvlášť. Montážní návod: viz strana Hlavní trubka vedlejšího potrubí [] průměr Těsnící páska Ø x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 4720 STRANA 05-25

26 Svařovaný T-spoj Flex Izolovaný tekutou polyuretanovou pěnou. Svařovaný T-spoj Flex je určen k izolaci odbočkových trubek. Dodáváme dvě verze provedení odboček: jako elektricky svařované nebo smršťovací. Vestavěné elektrické vodiče umožňují přetavení materiálu, co způsobuje, že spojení spoj plášť tvoří homogenní materiál. Tento spoj obsahuje: T-spoj, 3 odvzdušňovací zátky a 3 přivařovací zátky, smršťovací manžetu (pro provedení smršťovací odbočky). Spoj lze podrobit zkoušce nepropustnosti. Délka spoje: 700. Upozornění: Ocelový ohyb pro odbočku a polyuretanová pěna se objednávají zvlášť. Montáž spoje vyžaduje použití svařovacího stroje a provést ho může pouze osoba vlastnící oprávnění k montáži elektricky svařovaných spojů. Hlavní trubka průměr vedlejšího potrubí [] 61 * 75 * X X X 110 X X X X 125 X X X X X 140 X X X X X X 160 X X X X X X X 200 X X X X X X X 225 X X X X X X X 250 X X X X X X X 280 X X X X X X X 315 X X X X X X X 355 X X X X X X X 400 X X X X X X X 450 X X X X X X X 500 X X X X X X X 560 X X X X X X X 710 X X X X X X X 600 X X X X X X X 900 X X X X X X X 1000 X X X X X X X 1100 X X X X X X X 1200 X X X X X X X STRANA 05-26

27 Připojovací vývod pro navrtávku za provozu Přivařit ke hlavní trubce před navrtáním. Připojovací vývody včetně závitového uzávěru se dodávají v následujících rozměrech: Rozměry připojovacích vývodů pro navrtávku za provozu izolace Standard Vývod DN Označení Vnější závit RG Uzávěr RG , ,25 0, , Speciální vývody pro provádění navrtávek za provozu s větším průměrem: na objednávku Nářadí pro navrtávku za provozu Kompletní souprava nářadí se dodává v balení obsahujícím tyto části: a) ucpávka b) těsnění c) vedení d) ventil e) vrták f) hrot vrtáku Montážní návod: viz strana A B STRANA 05-27

28 PŘEDIZOLOVANÁ ODBOČKA T S ODBOČENÍM 45 Standardně dodávány s vestavěnými monitorovacími vodiči. Informace o rozměrech: viz následující strana. Standardně s pěnou PUR (λ = 0,027 W/mK) Na objednávku DN32-DN200 s pěnou MicroPUR (λ = 0,024 W/mK) TEPLONOSNÁ TRUBKA DN Vnější Tloušťka průměr stěny 20 26,9 2, ,7 2, ,4 2, ,3 2, ,3 2, ,1 2, ,9 3, ,3 3, ,7 4, ,3 4, ,1 6, ,0 6, ,9 7, ,6 8, ,4 8, ,0 11, ,0 12,5 IZOLACE STANDARD Hlavní trubka Odbočná trubka od do / IZOLACE PLUS Hlavní trubka Odbočná trubka od do / IZOLACE PLUS/PLUS Hlavní trubka Odbočná trubka od do / Materiály: viz kapitola 01, Předizolovaná odbočka T bez odbočení: na objednávku Jiné délky ramen / materiály / tloušťky izolace: na objednávku STRANA 05-28

29 PŘEDIZOLOVANÁ ODBOČKA T S ODBOČENÍM 45 PŘEDIZOLOVANÉ TRUBKY Odbočná trubka (L2) rozměry v m Rura główna (L1) Wymiary w m Hlavní trubka (L1) Rozměry v m STRANA 05-29

30 PARALELNÍ PŘEDIZOLOVANÁ ODBOČKA T Standardně dodávány s vestavěnými monitorovacími vodiči. Informace o rozměrech: viz následující strana. Standardně s pěnou PUR (λ = 0,027 W/mK) Na objednávku DN32-DN200 s pěnou MicroPUR (λ = 0,024 W/mK) TEPLONOSNÉ TRUBKY DN vnější Tloušťka stěny 20 26,9 2, ,7 2, ,4 2, ,3 2, ,3 2, ,1 2, ,9 3, ,3 3, ,7 4, ,3 4, ,1 6, ,0 6, ,9 7, ,6 8, ,4 8, ,0 11, ,0 12,5 IZOLACE STANDARD Hlavní trubka Odbočná trubka od do / Materiály: viz kapitola 01. Jiné délky ramen / materiály / tloušťky izolace: na objednávku Hlavní trubka IZOLACE PLUS Odbočná trubka od do / IZOLACE PLUS/PLUS Hlavní trubka Odbočná trubka od do / STRANA 05-30

31 PARALELNÍ PŘEDIZOLOVANÁ ODBOČKA T Odbočná trubka (L2) rozměry v m Rura główna (L1) Wymiary w m Hlavní trubka (L1) Rozměry v m STRANA 05-31

32 SEDLOVÁ ODBOČKA Montovány servisem STAR PIPE spolu s izolací odbočného ohybu 90 či 45. [] Hlavní trubka Odbočná trubka STRANA 05-32

33 PŘEDIZOLOVANÝ PEVNÝ BOD Standardně s vestavěnými monitorovacími vodiči. Standardně s pěnou PUR (λ = 0,027 W/mK) Na objednávku DN32-DN200 s pěnou MicroPUR (λ = 0,024 W/mK) Předizolovaný pevný bod Předizolovaný pevný bod v oblouku 30 O Předizolovaný pevný bod v oblouku 30 O, 90 TEPLONOSNÁ TRUBKA DN Vnější průměr Tloušťka stěny 20 26,9 2, ,7 2, ,4 2, ,3 2, ,3 2, ,1 2, ,9 3, ,3 3, ,7 4, ,3 4, ,1 6, ,0 6, ,9 7, ,6 8, ,4 8, ,0 11, ,0 12,5 IZOLACE STANDARD Ozn. Manžeta Ø / tloušťka / / / / / / / / / / / / / / / / /50 IZOLACE PLUS Ozn. Manžeta Ø / tloušťka / / / / / / / / / / / / / / / / /60 IZOLACE PLUS/PLUS Ozn. Manžeta Ø / tloušťka / / / / / / / / / / / / / / / / /65 Materiály: viz kapitola 01. Jiné materiály / délky / tloušťky izolace: na objednávku Pevné body v oblouku: na objednávku STRANA 05-33

34 PŘEDIZOLOVANÝ KOMPENZÁTOR F Standardně s vestavěnými monitorovacími vodiči. Předizolované kompenzátory STAR PIPE se vyrábějí na základě hotových vlnovcových kompenzátorů známých značek. TEPLONOSNÁ TRUBKA STANDARD průměr základn í dodate čný PLUS průměr základn í Dodate čný PLUS/PLUS průměr základn í dodate čný DN dz s bar ,3 2, ,3 2, ,1 2, ,9 3, ,3 3, ,7 3, ,3 4, ,1 4, PN ΔL L* TEPLONOSNÁ TRUBKA STANDARD PLUS PLUS/PLUS DN d z s základn í dodate čný základn í dodate čný základn í dodate čný L* PN ΔL bar ,0 5, ,9 5, ,6 5, ,4 6, ,0 6, ,0 7, *Výrobce si vyhrazuje právo na konstrukční změny výrobku STRANA 05-34

35 Kompenzátor typu E neizolovaný jednočinný Kompenzátor typu E je jednočinný neizolovaný kompenzátor, který se používá při kladení předizolovaných potrubí při použití metody předpínání. Kompenzátor typu E se používá k částečnému přejmutí tepelného prodloužení předizolovaných trubek zasypaných zeminou a poprvé vystavených tepelnému působení. Úsek potrubí v délce povolující volný přístup k místu montáže kompenzátoru musí zůstat odkrytý až do okamžiku uzavření, přivaření a zaizolování. Kompenzátor typu E je třeba používat takovým způsobem, aby po přijetí předem vypočítaného prodloužení (rozměr F) odpovídajícího určitému úseku zahřáté na průměrnou teplotu mezi maximální pracovní a montážní teplotou došlo k jeho uzavření (srovnání kompenzátoru a označovací ). Kompenzátor se po uzavření musí přivařit. Všechny pozdější změny teploty budou proměněny na známé, přípustné napětí materiálu v ocelových trubkách. Kompenzátor typu E se izoluje na místě pomocí dlouhého spoje PE- HD. Kompenzátor se standardně dodává s maximální schopností kompenzace, avšak na objednávku ho lze dodat předepnutý s požadovanou schopností kompenzace []. Při použití kompenzátoru typu E je třeba na předizolovaných trubkách umístit polyetylenovou fólii, aby byl umožněn jejich snadný pohyb. Umístění fólie musí být znázorněno v projektu. Materiál: St Vlnovec: kyselinovzdorná ocel AISI 316 DN vnější průměr tloušťka stěny maximální průměr maximální kompenzační schopnost délka ve stlačeném stavu L d D ΔL 25 33,7 3,2 56, ,4 2,6 73, ,3 2,6 73, ,3 2,9 86, ,1 2,9 106, ,9 3,2 122, ,3 3,6 139, ,7 3,6 168, ,3 4,0 193, ,1 4,5 268, ,0 5,0 323, ,9 5,0 355, ,4 6,3 457, ,2 6,3 508, ,0 6,3 560, ,0 8,0 675, Na objednávku může být dodán s větší kompenzační schopností a v předepnutém stavu. STRANA 05-35

36 Předizolovaný ventil Standardně s vestavěnými monitorovacími vodiči. Předizolované ventily se vyrábějí na bázi kulových ventilů známých značek*. TEPLONOSNÁ TRUBKA Tloušťka DN vnější průměr stěny 25 33,7 2, ,4 2, ,3 2, ,3 2, ,1 2, ,9 3, ,3 3, ,7 3, , ,1 4, , ,9 5,6 STANDARD průměr označení PLUS průměr označení PLUS-PLUS označení vypouštění odvzdušnění L B H D šestiúhe DN D1 DN D1 lník *Zvláštní přání týkající se značky / provedení ventilů: na objednávku. Materiály: viz kapitola 01. Jiné rozměry, velikosti vypouštění a odvzdušnění / délky / tloušťky izolace: na objednávku Standardně s pěnou PUR (λ = 0,027 W/mK) Na objednávku DN32-DN200 s pěnou MicroPUR (λ = 0,024 W/mK) STRANA 05-36

37 Předizolované vypouštění / odvzdušnění Standardně s vestavěnými monitorovacími vodiči. Standardně s pěnou PUR (λ = 0,027 W/mK) Na objednávku DN32-DN200 s pěnou MicroPUR (λ = 0,024 W/mK) TEPLONOSNÁ TRUBKA DN vnější průměr Tloušťka stěny 25 33,7 2, ,4 2, ,3 2, ,3 2, ,1 2, ,9 3, ,3 3, ,7 3, , ,1 4, , ,9 5, ,6 5, ,4 6, ,0 6, ,6 8,0 STANDARD průměr označení PLUS průměr označení PLUS PLUS průměr označení L H vypouštění odvzdušnění DN DN na objednávku na objednávku na objednávku na objednávku Materiály: viz kapitola 01. Jiné velikosti / délky / tloušťky izolace: na objednávku STRANA 05-37

38 Vypouštění / odvzdušnění / odbočka T se spojem EWELCON (EWELCON s komínkem) Odvzdušnění / vypouštění lze zamontovat na již existující potrubí pomocí T-spoje EWELCON, který k instalaci nevyžaduje přeříznutí teplonosné. Na přání můžeme dodat zesilovací prstence, zpevňující hlavní trubku. Tento spoj lze také využít jako paralelní či kolmý T-spoj. V tabulce jsou uvedeny standardní rozměry. Jiné rozměry jsou na objednávku. Hlavní trubka Ventil Odbočná trubka Koncová čepice Mm DN H1 [] průměr H2 [] Označení 76/ / / / / / / / / / / / / / STRANA 05-38

39 ČERPACÍ AGREGÁT zařízení na vypouštění tepelných sítí Slouží k čerpání vody a směsi vody s párou v tepelné síti. Používá se především k vypouštění předizolovaných a klasických tepelných trubek. Toto zařízení umožňuje bezpečnou práci při vyprazdňování tepelných sítí. Díky využité technologii existuje možnost kontrolovat množství čerpané vody. V soustavě zobrazené na obr. 1 se vyhýbáme nákladům na doplňování a ohřívání síťové vody. ZAŘÍZENÍ PŘÍZNIVÉ PRO ŽIVOTNÍ PROSTŘEDÍ charakteristický průměr potrubí rozměr do Ø 250 od Ø 250 do Ø 600 nad Ø 600 průměrná kapacita 6m 3 /h 25 m 3 /h 60 m 3 /h max. tlak 1,6 MPa 1,2 MPa 1,2 MPa max. teplota vody 120 C 150 C 150 C požadovaný výkon 3 k W 11 kw 22 kw napájení 3 X 380 V 3x380 V 3 X 380 V STRANA 05-39

40 Smršťovací koncovka typu DHEC (standard) Použití: v místech vystavených riziku pronikání vody do polyuretanové izolace, a to především 1. v přechodech do neizolovaných ventilů v jímkách 2. na spojích s potrubím s klasickou izolaci, 3. na koncích předizolovaných trubek přípojek W: Tloušťka stěny po smrštění teplonosné průměr [] C C typu DHEC (válcová) používaná jako DHEC standard, ale od průměru Ø teplonosné průměr [] / / / / / / / / / 575 označení H J po smrštění W smrštění smrštění ± 10 % před po před po P R DHEC DHEC DHEC DHEC DHEC DHEC DHEC ,5 DHEC ± 20% DHEC DHEC DHEC DHEC DHEC DHEC DHEC označení smrštění před po P W H J DHEC 560/ DHEC 620/ DHEC 650/ DHEC 730/ ± 20% DHEC 620/ DHEC 920/ STRANA 05-40
