AG SPRAY MODEL AG 25 / AG 55 APLIKÁTOR SILÁŽNÍCH INOKULANTŮ ( VODOROZPUSTNÁ FORMA ) MONTÁŽ A NÁVOD K POUŽITÍ

Transkript

1 AG SPRAY MODEL AG 25 AG 55 APLIKÁTOR SILÁŽNÍCH INOKULANTŮ ( VODOROZPUSTNÁ FORMA ) AG - 55 AG - 25 MONTÁŽ A NÁVOD K POUŽITÍ Dodavatel: EURO BAGGING s.r.o. Průmyslová Velké Meziříčí

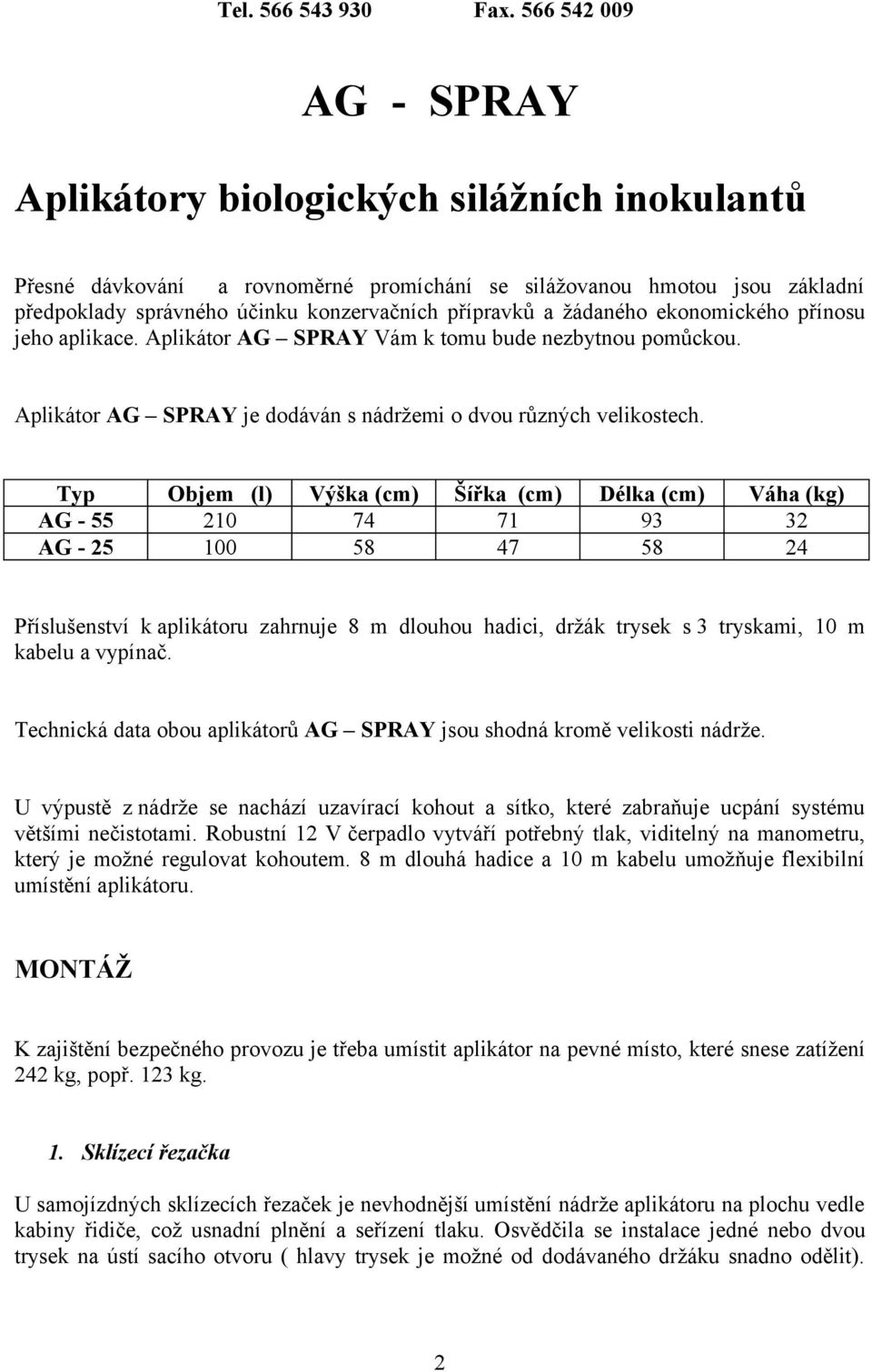

2 Tel Fax AG - SPRAY Aplikátory biologických silážních inokulantů Přesné dávkování a rovnoměrné promíchání se silážovanou hmotou jsou základní předpoklady správného účinku konzervačních přípravků a žádaného ekonomického přínosu jeho aplikace. Aplikátor AG SPRAY Vám k tomu bude nezbytnou pomůckou. Aplikátor AG SPRAY je dodáván s nádržemi o dvou různých velikostech. Typ AG - 55 AG - 25 Objem (l) 2 0 Výška (cm) Šířka (cm) Délka (cm) Váha (kg) Příslušenství k aplikátoru zahrnuje 8 m dlouhou hadici, držák trysek s 3 tryskami, m kabelu a vypínač. Technická data obou aplikátorů AG SPRAY jsou shodná kromě velikosti nádrže. U výpustě z nádrže se nachází uzavírací kohout a sítko, které zabraňuje ucpání systému většími nečistotami. Robustní 12 V čerpadlo vytváří potřebný tlak, viditelný na manometru, který je možné regulovat kohoutem. 8 m dlouhá hadice a m kabelu umožňuje flexibilní umístění aplikátoru. MONTÁŽ K zajištění bezpečného provozu je třeba umístit aplikátor na pevné místo, které snese zatížení 242 kg, popř. 123 kg. 1. Sklízecí řezačka U samojízdných sklízecích řezaček je nevhodnější umístění nádrže aplikátoru na plochu vedle kabiny řidiče, což usnadní plnění a seřízení tlaku. Osvědčila se instalace jedné nebo dvou trysek na ústí sacího otvoru ( hlavy trysek je možné od dodávaného držáku snadno odělit). 2

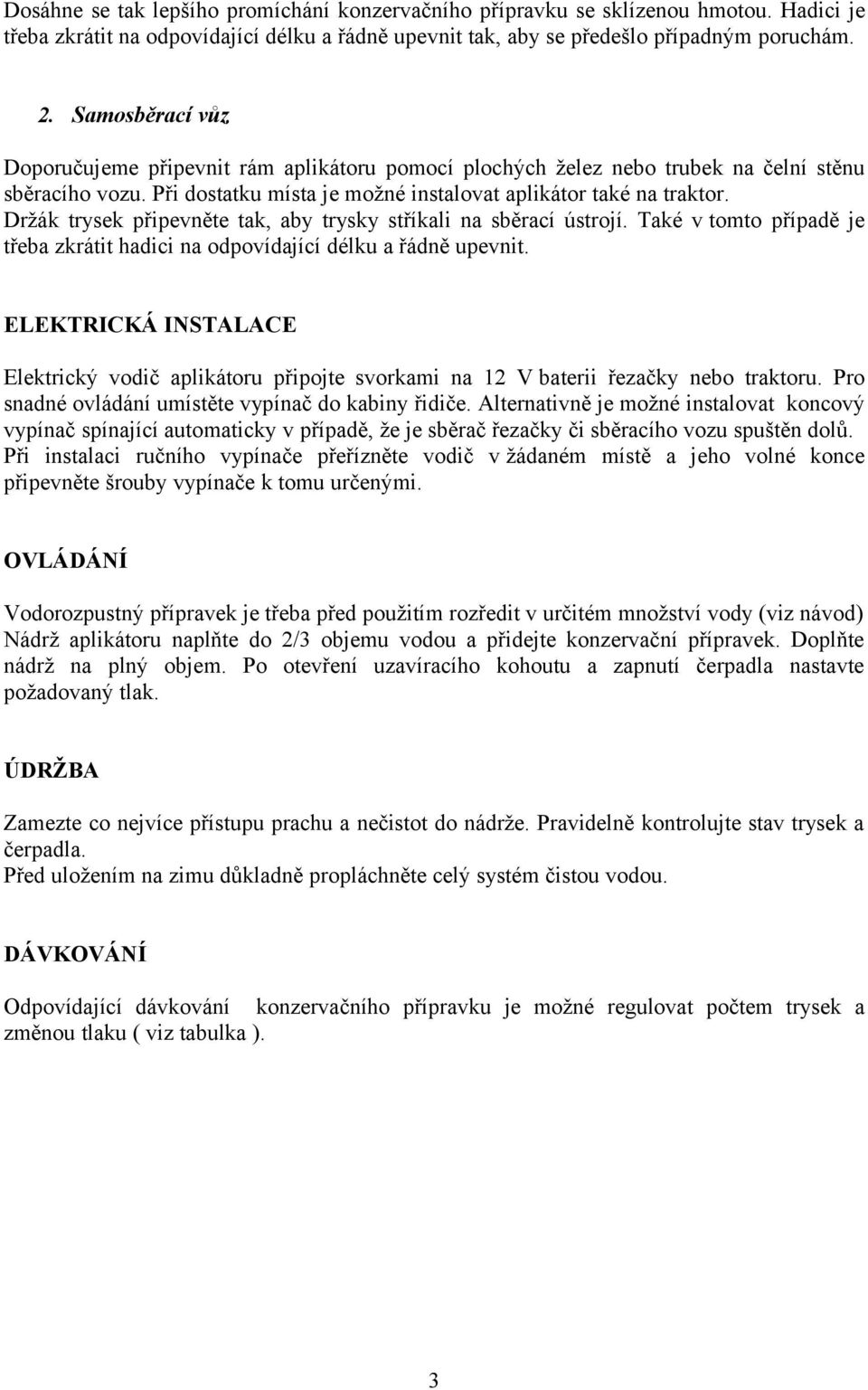

3 Dosáhne se tak lepšího promíchání konzervačního přípravku se sklízenou hmotou. Hadici je třeba zkrátit na odpovídající délku a řádně upevnit tak, aby se předešlo případným poruchám. 2. Samosběrací vůz Doporučujeme připevnit rám aplikátoru pomocí plochých želez nebo trubek na čelní stěnu sběracího vozu. Při dostatku místa je možné instalovat aplikátor také na traktor. Držák trysek připevněte tak, aby trysky stříkali na sběrací ústrojí. Také v tomto případě je třeba zkrátit hadici na odpovídající délku a řádně upevnit. ELEKTRICKÁ INSTALACE Elektrický vodič aplikátoru připojte svorkami na 12 V baterii řezačky nebo traktoru. Pro snadné ovládání umístěte vypínač do kabiny řidiče. Alternativně je možné instalovat koncový vypínač spínající automaticky v případě, že je sběrač řezačky či sběracího vozu spuštěn dolů. Při instalaci ručního vypínače přeřízněte vodič v žádaném místě a jeho volné konce připevněte šrouby vypínače k tomu určenými. OVLÁDÁNÍ Vodorozpustný přípravek je třeba před použitím rozředit v určitém množství vody (viz návod) Nádrž aplikátoru naplňte do 23 objemu vodou a přidejte konzervační přípravek. Doplňte nádrž na plný objem. Po otevření uzavíracího kohoutu a zapnutí čerpadla nastavte požadovaný tlak. ÚDRŽBA Zamezte co nejvíce přístupu prachu a nečistot do nádrže. Pravidelně kontrolujte stav trysek a čerpadla. Před uložením na zimu důkladně propláchněte celý systém čistou vodou. DÁVKOVÁNÍ Odpovídající dávkování konzervačního přípravku je možné regulovat počtem trysek a změnou tlaku ( viz tabulka ). 3

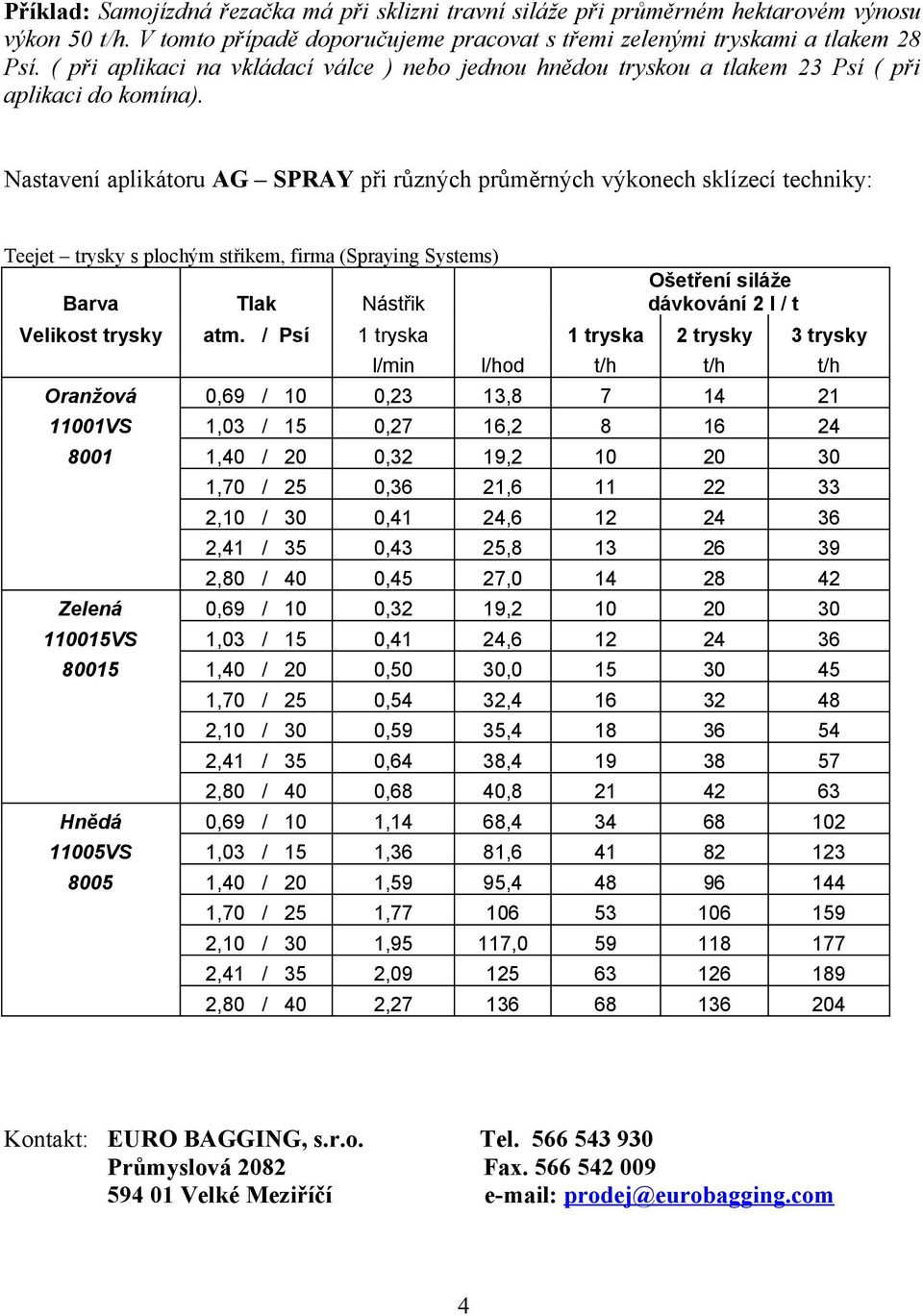

4 Příklad: Samojízdná řezačka má při sklizni travní siláže při průměrném hektarovém výnosu výkon 50 th. V tomto případě doporučujeme pracovat s třemi zelenými tryskami a tlakem 28 Psí. ( při aplikaci na vkládací válce ) nebo jednou hnědou tryskou a tlakem 23 Psí ( při aplikaci do komína). Nastavení aplikátoru AG SPRAY při různých průměrných výkonech sklízecí techniky: Teejet trysky s plochým střikem, firma (Spraying Systems) Barva Tlak Nástřik Velikost trysky atm. Psí 1 tryska Oranžová 101VS 8001 Zelená 1015VS Hnědá 105VS ,69 1,03 1,40 1,70 2, 2,41 2,80 0,69 1,03 1,40 1,70 2, 2,41 2,80 0,69 1,03 1,40 1,70 2, 2,41 2, Ošetření siláže dávkování 2 l t lmin 0,23 0,27 0,32 0,36 0,41 0,43 0,45 0,32 0,41 0,50 0,54 0,59 0,64 0,68 1,14 1,36 1,59 1,77 1,95 2,09 2,27 lhod 13,8 16,2 19,2 21,6 24,6 25,8 27,0 19,2 24,6,0 32,4 35,4 38,4 40,8 68,4 81,6 95, , Kontakt: EURO BAGGING, s.r.o. Průmyslová Velké Meziříčí 1 tryska 2 trysky 3 trysky th th th Tel Fax prodej@eurobagging.com 4

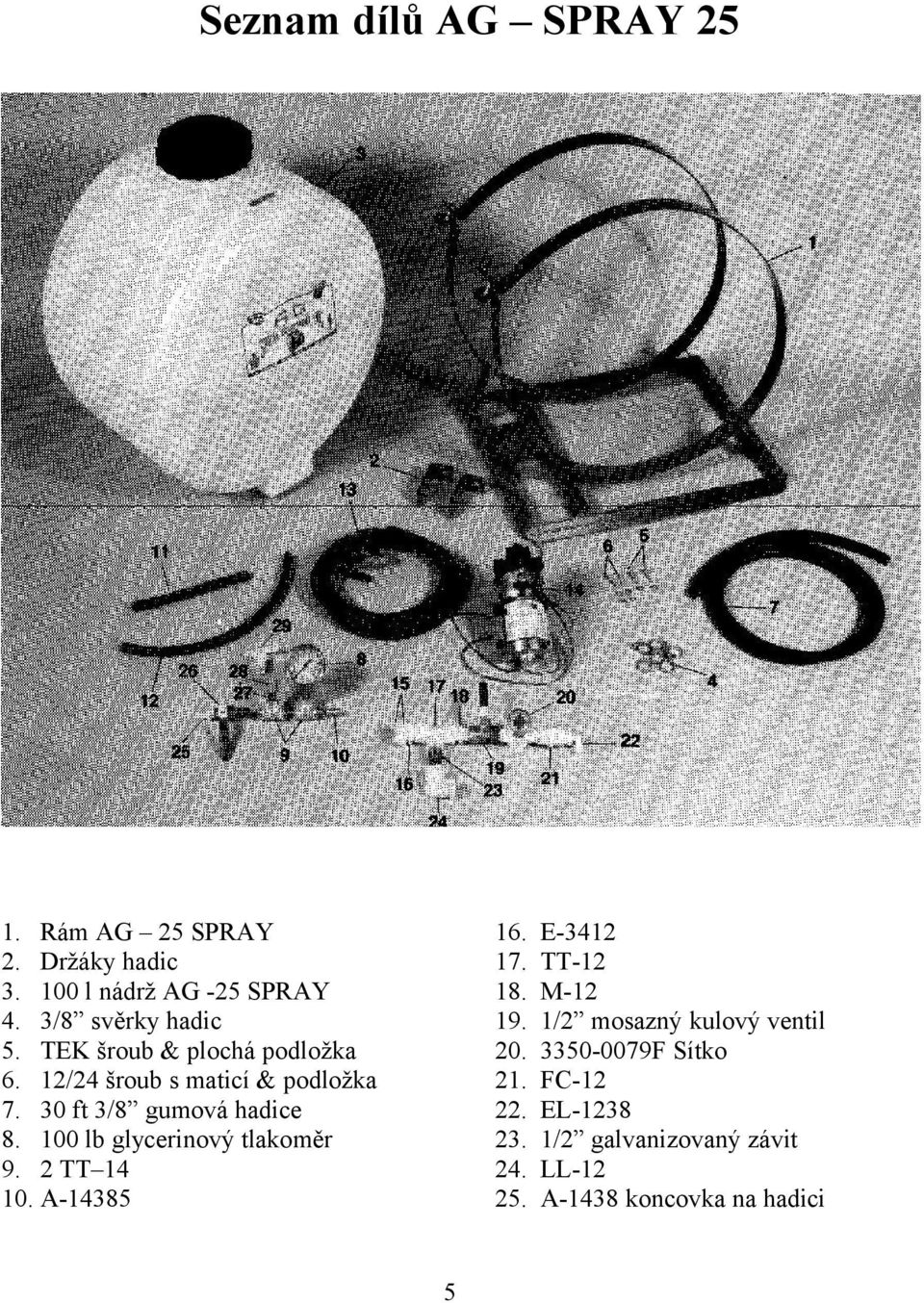

5 Seznam dílů AG SPRAY Rám AG 25 SPRAY 2. Držáky hadic 3. 0 l nádrž AG -25 SPRAY svěrky hadic 5. TEK šroub & plochá podložka šroub s maticí & podložka 7. ft 38 gumová hadice 8. 0 lb glycerinový tlakoměr 9. 2 TT 14. A E-3412 TT-12 M mosazný kulový ventil F Sítko FC-12 EL galvanizovaný závit LL-12 A-1438 koncovka na hadici

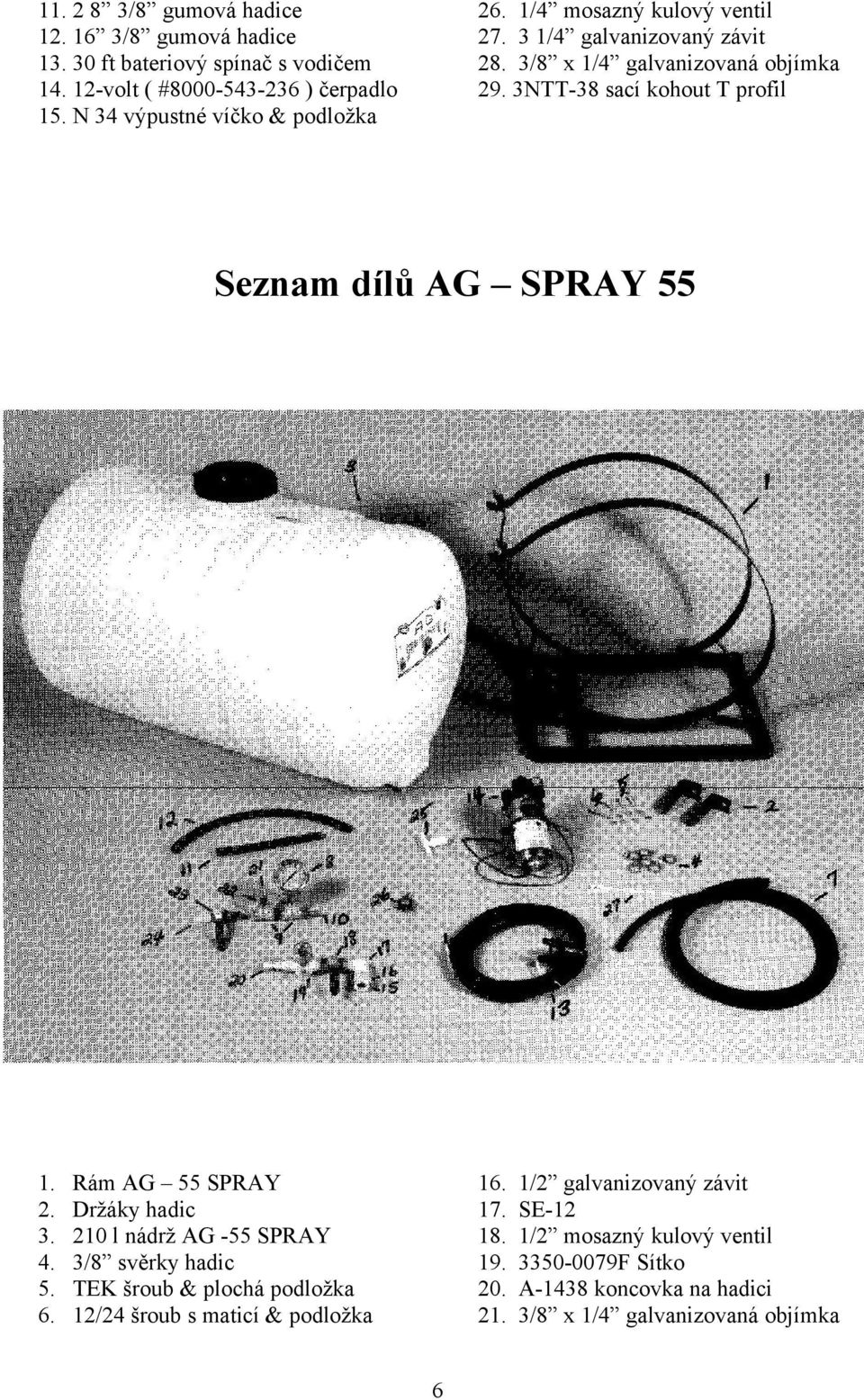

6 gumová hadice gumová hadice 13. ft bateriový spínač s vodičem volt ( # ) čerpadlo 15. N 34 výpustné víčko & podložka mosazný kulový ventil galvanizovaný závit x 14 galvanizovaná objímka 29. 3NTT-38 sací kohout T profil Seznam dílů AG SPRAY Rám AG 55 SPRAY Držáky hadic 2 l nádrž AG -55 SPRAY 38 svěrky hadic TEK šroub & plochá podložka 1224 šroub s maticí & podložka galvanizovaný závit SE mosazný kulový ventil F Sítko A-1438 koncovka na hadici 38 x 14 galvanizovaná objímka

7 7. ft 38 gumová hadice 8. 0 lb glycerinový tlakoměr 9. (2) 14 galvanizovaný profil T. A-1438 ocelová koncovka na hadici gumová hadice gumová hadice 13. ft bateriový spínač s vodičem volt ( # ) čerpadlo 15. RB 3412 objímka galvanizovaný závit 14 mosazný kulový ventil A-1438 koncovka k hadici NTT-38 sací kohout T profil Kloubový, páčkový přepínač 8 nylonové vázací lanko Rameno 3 trysky AG - 25 AG - 55 Seznam dílů rameno gumová hadice 7

8 3. QJ kulová svorka NYB části _NYB části A-PP-0-síťka protiodkapového sítka 7. CP EPR těsnění 8. Koncovka trysky 9. Trysková čepička. 38 svorka na hadici 8
