POŽADAVKY NA STAVEBNÍ PŘIPRAVENOST ELEKTRO, ODPAD, VODA, TOPENÍ

Transkript

1 ELEKTRO: napájení 230 V/50 Hz max.10 A přepěťovou ochranu je možné použít průchozí do zásuvky nebo umístit přímo do rozvaděče max. 500 mm integrované filtry přepěťová ochrana el. zásuvku umístit do 1 m od horní části jednotky přívodní kabeláž je možné zakončit elektroinstalační krabicí nebo volným zakončením u jednotky v délce min. 3 m SYKFY 3 x 2 x 0, stíněný CMFM 2 x 0,75 nádrž 180 l wc (na dosah ) ovládací panel CTS 602 umístit do frekventované nejchladnější obytné místnosti (chodby), vývod ze zdi bez instalační krabice volný konec kabelů cca 50 mm paralelně spojená bezpotenciálová tlačítka pro zvýšený odtah (umístění WC, koupelna, kuchyň) napájení pro vnitřní jednotku TČ bivalentní zdroj 4 kw hydrobox max. 500 mm připojení venkovní jednotky oběhové čerpadlo topného okruhu 25/6 řídící modul xcc s možností ovládání přes internet hadice pro odvod kondenzátu 20x1,5 mm, při připojení na pračkový sifon nutné vyjmout pružinu! 900 př. dvoulinka 2 x 0,75 ODPAD: VODA: Do prostoru pod jednotku je potřeba zajistit odpad pro odvod kondenzátu, na odpad připojit vývody z pojistných ventilů. Jednotka má ve spodní části vzadu vybrání (50 mm) pro případné připojení instalací z bočních stran (hrdlo odpadu alternativně ve stěně mimo jednotku max. 500 mm od podlahy). Ve spodní jednotky (cca 250 mm od podlahy) jsou čtyři barevně označené 3/4" vývody pro připojení teplé (červená) a studené (modrá) vody, přívodu (červená) a zpátečky (modrá) /jen u modelů WT/. Vodu lze připojit v prostoru pod jednotkou nebo bočním vybráním u zadní stěny. Pojistný ventil, kohouty a filtry nejsou součástí dodávky. Akumulační nádrž má 3/4" hrdlo pro případné napojení cirkulace teplé vody. Cirkulační čerpadlo není součástí dodávky. V případě instalace cirkulace je nutné použít cirkulační trubici, která je dodávána jen jako příslušenství.

2 VODA: přívody chladiva ke kondezátoru, NEODPOJOVAT! připojení pro cirkulaci teplé vody 3/4" (zaslepeno mosaznou krytkou) u modelů WT s přídavným výměníkem jsou přidaná další barevně označená hrdla s vnějším závitem 3/4" přední část ochranná anoda (šroub s těsněním) starší model připojení teplé vody připojení studené vody u modelů WT s přídavným výměníkem jsou přidaná další barevně označená hrdla s vnějším závitem 3/4" výfuk cirkulace teplé vody A B odtah sání z venku pohled shora přívod spodní pohled připojení teplé vody připojení studené vody přední část 900 integrované filtry A přívod výměníku (jen u modelů WT) B zpátečka výměníku (jen u modelů WT) V případě potřeby je možné přiřadit přídavnou SV300 nádrž o objemu 300 litrů.

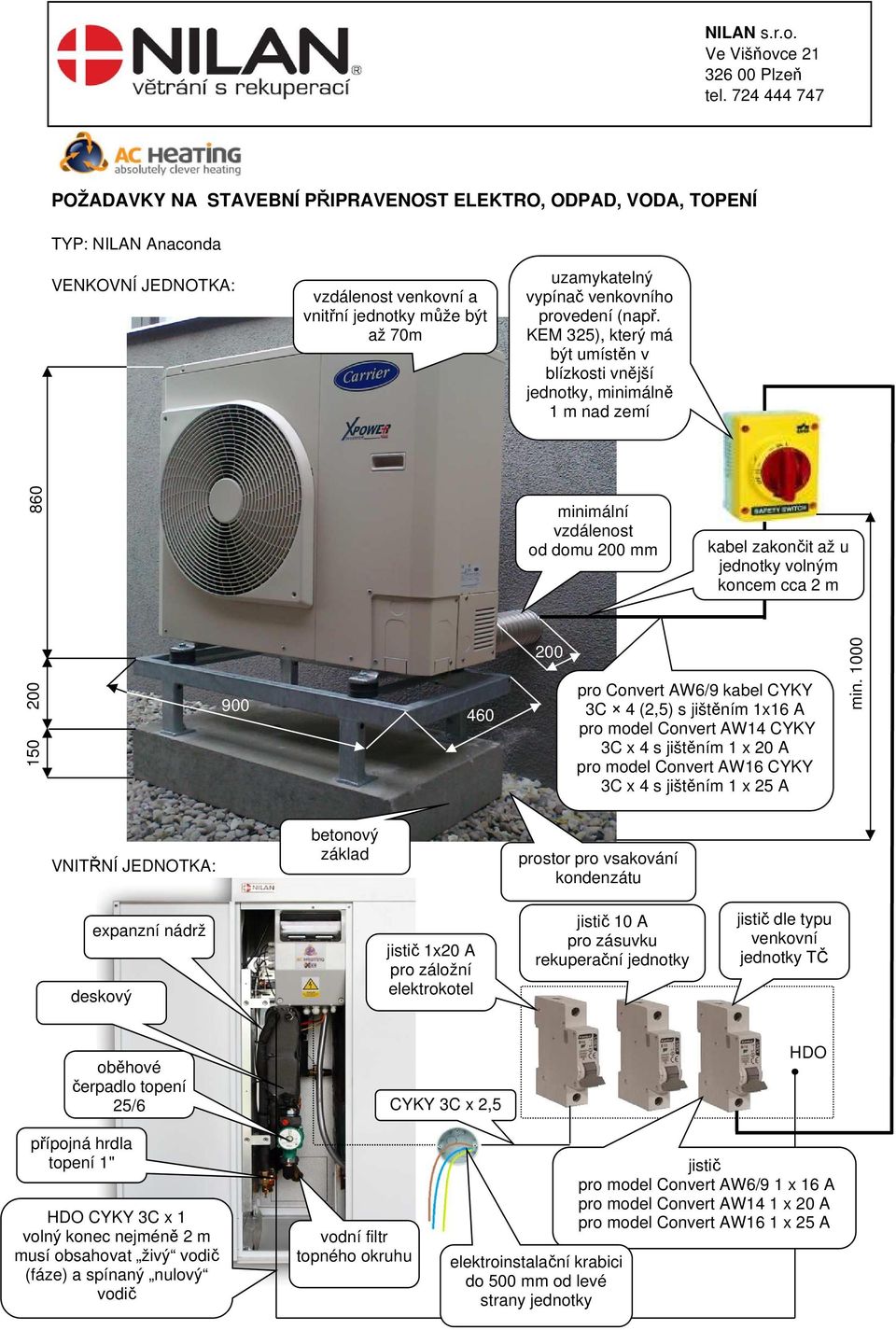

3 VENKOVNÍ JEDNOTKA: vzdálenost venkovní a vnitřní jednotky může být až 70m uzamykatelný vypínač venkovního provedení (např. KEM 325), který má být umístěn v blízkosti vnější jednotky, minimálně 1 m nad zemí 860 minimální vzdálenost od domu 200 mm kabel zakončit až u jednotky volným koncem cca 2 m pro Convert AW6/9 kabel CYKY 3C 4 (2,5) s jištěním 1x16 A pro model Convert AW14 CYKY 3C x 4 s jištěním 1 x 20 A pro model Convert AW16 CYKY 3C x 4 s jištěním 1 x 25 A min VNITŘNÍ JEDNOTKA: betonový základ prostor pro vsakování kondenzátu expanzní nádrž deskový jistič 1x20 A pro záložní elektrokotel jistič 10 A pro zásuvku rekuperační jednotky jistič dle typu venkovní jednotky TČ oběhové čerpadlo topení 25/6 CYKY 3C x 2,5 HDO přípojná hrdla topení 1" HDO CYKY 3C x 1 volný konec nejméně 2 m musí obsahovat živý vodič (fáze) a spínaný nulový vodič vodní filtr topného okruhu elektroinstalační krabici do 500 mm od levé strany jednotky jistič pro model Convert AW6/9 1 x 16 A pro model Convert AW14 1 x 20 A pro model Convert AW16 1 x 25 A

4 SCHÉMA ZAPOJENÍ CIRKULACE VODY: ca. 80 cm cirkulační trubka (Pexrohr) zpětný ventil ochranná anoda oběhové čerpadlo přívod studené vody vodovodní baterie Cirkulační trubku (Pexrohr) je nutné v případě realizace cirkulačního okruhu nutno objednat, není součástí základního modelu.

5 ROZMĚRY PERFOROVANÝCH PROSTUPŮ PRO PŘIPOJENÍ VODY, TOPENÍ vnitřní šířka zadní demotovatelné části mezi nosníky 830 mm perforované prostupy boční perforace boční perforace NILAN Anaconda perforovaný prostup 190 x 395 mm perforovaný prostup 205 x 180 mm perforovaný prostup 205 x 180 mm boční perforovaný prostup 60 x 200 mm odstup hrany prostupu a zadní hrany jednotky 25 mm boční perforovaný prostup 60 x 200 mm stejné prostupy jsou v levé i pravé boční straně zadní ztužovací nosník je možné při montáži dočasně demotovat spodní hrany postupů jsou 70 až 110 mm od podlahy v závislosti na nastavení výšky vyrovnávacích šroubů
