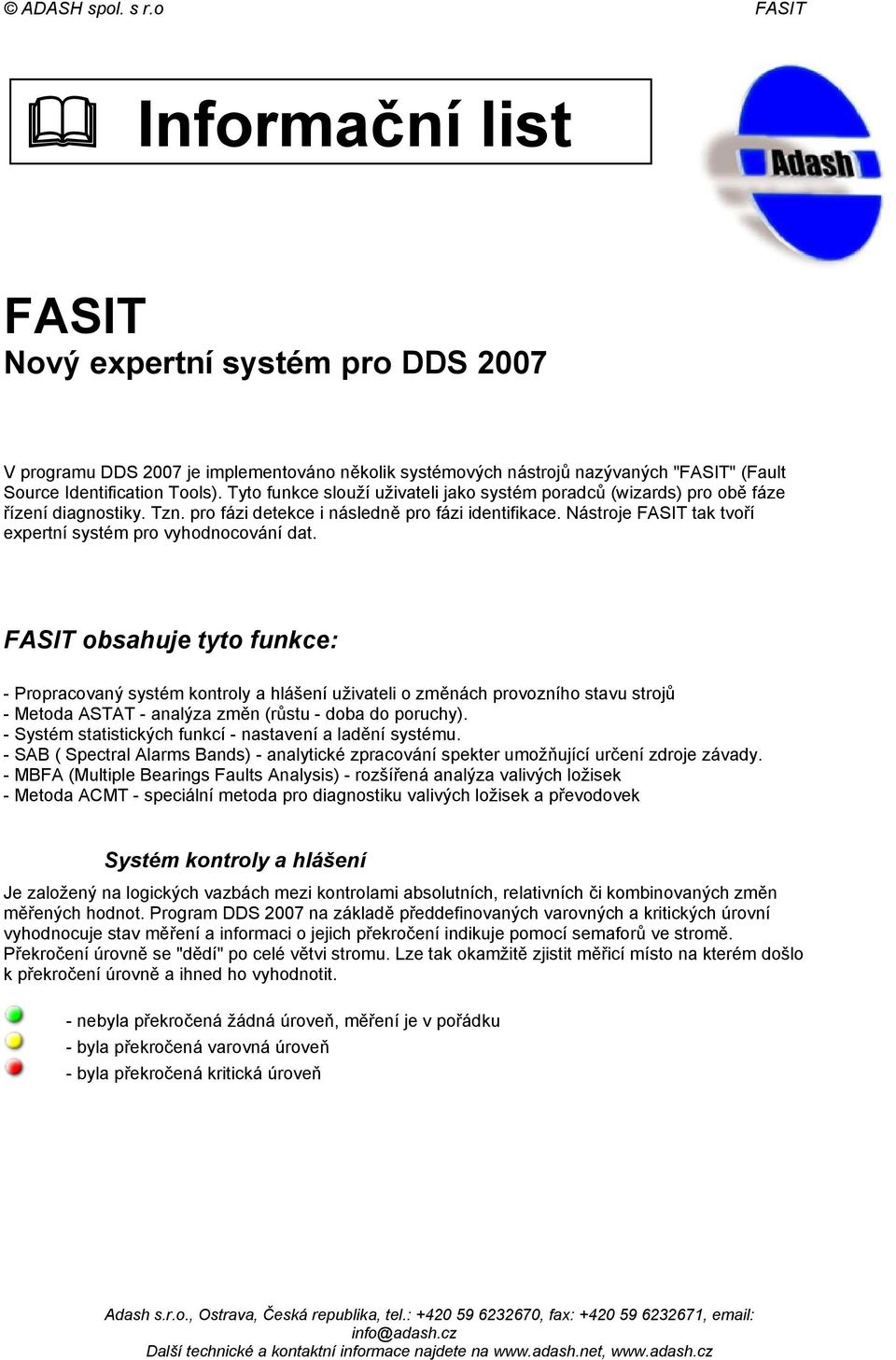

1 Informační list FASIT Nový expertní systém pro DDS 2007 V programu DDS 2007 je implementováno několik systémových nástrojů nazývaných "FASIT" (Fault Source Identification Tools). Tyto funkce slouží uživateli jako systém poradců (wizards) pro obě fáze řízení diagnostiky. Tzn. pro fázi detekce i následně pro fázi identifikace. Nástroje FASIT tak tvoří expertní systém pro vyhodnocování dat. FASIT obsahuje tyto funkce: - Propracovaný systém kontroly a hlášení uživateli o změnách provozního stavu strojů - Metoda ASTAT - analýza změn (růstu - doba do poruchy). - Systém statistických funkcí - nastavení a ladění systému. - SAB ( Spectral Alarms Bands) - analytické zpracování spekter umožňující určení zdroje závady. - MBFA (Multiple Bearings Faults Analysis) - rozšířená analýza valivých ložisek - Metoda ACMT - speciální metoda pro diagnostiku valivých ložisek a převodovek Systém kontroly a hlášení Je založený na logických vazbách mezi kontrolami absolutních, relativních či kombinovaných změn měřených hodnot. Program DDS 2007 na základě předdefinovaných varovných a kritických úrovní vyhodnocuje stav měření a informaci o jejich překročení indikuje pomocí semaforů ve stromě. Překročení úrovně se "dědí" po celé větvi stromu. Lze tak okamžitě zjistit měřicí místo na kterém došlo k překročení úrovně a ihned ho vyhodnotit. - nebyla překročená žádná úroveň, měření je v pořádku - byla překročená varovná úroveň - byla překročená kritická úroveň

Nástroje FASIT tak tvoří expertní systém pro vyhodnocování dat.

2 V grafu jsou žlutými čárami vyznačené varovní a červenými kritické relativní a absolutní úrovně. Jejich překročení je ve stromu indikováno změnou barvy semaforu.

3 ASTAT - analýza změn Je nová statistická metoda, která je schopna s předpovídat možný vývoj trendu vibrací. ASTAT vykreslí v grafu sadu přímek. Jejich směr předpovídá vývoj vibrací stroje. Systém přímek je počítán z hodnot trendu. Pomocí této metody lze vznikající poruchy strojů identifikovat mnohem dříve. Průběh trendu Přímky vývoje trendu vytvořené metodou ASTAT Křivka směrnic přímek Systém statistických funkcí Systém statistických funkcí slouží především pro nastavení a ladění systému diagnostiky v podniku. Systém vykoná statistické výpočty nad všemi vybranými trendy. Jeho výstupem je sedm statistických hodnot pro každý trend. Na základě těchto hodnot lze správně nastavit varovné a kritické úrovně.

Průběh trendu Přímky vývoje trendu vytvořené metodou ASTAT Křivka směrnic přímek Systém statistických funkcí Systém statistických funkcí slouží především pro nastavení a ladění

4 SAB - analytické zpracování spekter SAB (Spectral Alarms Bands) je nový analytický systém vyvinutý firmou Adash. Jeho úlohou je hromadné vyhodnocení spekter. Je schopen určit zdroj poruchy. SAB automaticky zjišťuje základní mechanické poruchy strojů, jako např.nevývaha, nesouosost či mechanické uvolnění, atd.. Systém v sobě kombinuje teoretické znalosti s letitými zkušenostmi ve vibro-diagnostické praxi. Výstupem SAB je textový soubor obsahující seznam vyhodnocených spekter a informaci o druhu poruchy a závažnosti poruchy.

SAB automaticky zjišťuje základní mechanické poruchy strojů, jako např.nevývaha, nesouosost či mechanické uvolnění, atd.

5 MBFA - rozšířená analýza valivých ložisek MBFA (Multiple Bearings Faults Analysis) je novinkou určenou pro analýzu valivých ložisek, kde se vyhodnocují nejen poruchové frekvence ložiska v měřeném místě, ale do vyhodnocení jsou zahrnována i ložiska okolní. Umožní hodnocení míst, kde je několik ložisek velmi blízko sebe a signály se mixují. Následující obrázek zobrazuje spektrum měřené na ložisku (typ 6308). Ve spektru se projevují vlivy několika ložisek, která lze přepínat v menu ložisek postranní lišty. Ve spektru jsou zobrazeny značky všech ložiskových frekvencí. Ze spektra je zřejmé poškození kuličky ložiska (značka BSF). Použitím kursoru pro postranní pásma lze zjistit také poškození klece ložiska (značka FTF), které se projevuje postranními pásmy namodulovanými na jiných frekvencích. Značky ložiskových frekvencí Výběr ložisek pro vyhodnocení ve spektru ACMT ACMT (ADASH Compressed Time) je novou špičkovou technologií vyvinutou firmou Adash. Vychází ze speciální kompresní metody časového signálu a je schopná najít zdroje poruch tam, kde ostatní metody selhávají. Je určena pro měření stavu valivých ložisek a převodovek a je především vhodná pro pomaloběžné stroje papírenské stroje, válcovací tratě, transportní mechanismy. Při měření velmi dlouhých časových záznamů dokáže zaznamenat i krátkodobé vysokofrekvenční rázy. Právě tato vlastnost činí metodu ACMT unikátní.

Následující obrázek zobrazuje spektrum měřené na ložisku (typ 6308). Ve spektru se projevují vlivy několika ložisek, která lze přepínat v menu ložisek postranní lišty.
