1 Uživatelský manuál Monitorovací systém MMS 6850 Data Viewer Ref: KM

2 - 2 - Obsah Monitorovací systém Jak pracovat s touto příručkou Verze programu a dokumentace Úroveň MMS 6000, MMS 6850 a Data Viewer (MMS 6850 DV) Základní popis MMS Statická a dynamická měření Úroveň Seznam termínů v MMS Úvod Databáze Online DB - kruhová paměť DDS DB Hlavní projekt Projekt služby Data Loader Soubory dmi soubor konfigurační soubor hlavního projektu lst soubor - OPC soubor výpisu, OPC Measurements List ldi soubor - konfigurační soubor pro Data Loader, Loader Ini File adi soubor - konfigurační soubor pro Data Admin, Admin Ini File tcg soubor - soubor definic TCG a redukcí pro Data Admin, TCG Ini File dvi soubor - konfigurační soubor pro Data Viewer Instalace Data Viewer Instalace Data Viewer jako součásti monitorovacího systému Instalace Data Viewer jako prohlížeče na lokální počítačové síti Data Viewer vizualizace dat Projekt Výběr a otevření projektu Spuštění a zastavení vizualizace dat Signalizace spuštěné vizualizace Refresh zobrazovaných dat Výběr zobrazovaného panelu s grafy Záložka panelu Přepínání mezi panely Nastavené vlastnosti panelu Grafy Přepínání mezi grafy Graf a jeho rozvinutí Globální parametry společné všem grafům Parametry společné všem grafům typu Static Nastavené vlastnosti grafu Graf Static Délka zobrazovaného trendu Graf Time Graf Orbit Graf Orda Graf Aps Graf Center Line

3 - 3 - Projekt pro Data Viewer Před zahájením vytváření nového projektu pro Data Viewer Projekt monitorovacího systému MMS Hlavní projekt Projekt služby Data Loader Režim Data Viewer Project Editor Přístup k novým datům Vytvoření nového projektu Panel projektu Vytvoření nového panelu Vytvoření nového panelu duplikací Vytvoření nového panelu kopírováním Graf vizualizace naměřených dat Nastavení globálních parametrů grafů Globální parametry všech grafů Globální parametry všech grafů typu Static Vytvoření nového grafu Výběr měření Parametry načtené z ldi souboru a jejich modifikace Jméno grafu parametr Name Jednotka a její koeficient přepočtu parametry Unit a Coef Pozice snímačů skupina Sensor Positions Vytvoření nového grafu typu Static Vytvoření nového grafu typu Time Vytvoření nového grafu typu Orbit Vytvoření nového grafu typu Orda Vytvoření nového grafu typu Aps Vytvoření nového grafu typu Center Line Center Line pracovní běh a Gap Refer Center Line rozběh / doběh Vytvoření nového grafu duplikací Vytvoření nového grafu kopírováním Data Viewer správa projektů Změna nastavení konfigurace aplikace Data Viewer Změna nastavení parametrů projektu Změna nastavení parametrů panelu Změna nastavení globálních parametrů grafů Změna nastavení parametrů grafu Chybové stavy Chyby spuštění aplikace Chyba licence Chyby otevření projektu Chyba připojení k Online DB Online DB je prázdná Úroveň Konfigurační soubor aplikace Data Viewer Struktura konfiguračního souboru Sekce [Application] Parametr LogoutTimeOut Parametr Password Parametr MeasOnLoad Sekce [Graph sizes] Sekce [Trend sizes] Sekce [Startup] Sekce [RecentProjects]

4 - 4 - Algoritmus přepočtu jednotek ODBC zdroj Online DB Informace potřebné pro práci s ODBC zdrojem Umístění ODBC zdroje Vytvoření ODBC zdroje Vytvoření ODBC zdroje při provozování projektu MMS Vytvoření ODBC zdroje při provozování pouze aplikace Data Viewer Změny nastavení ODBC zdroje Bezpečná metoda modifikace ODBC zdroje Změna SQL serveru, nové umístění Online DB Příklad Jak se změna projeví Přesměrování ODBC zdroje Změna standardních rozměrů grafů Standardní velikost grafů Uživatelská změna velikosti charakteristického rozměru Změna některých parametrů projektu Vytvoření nového projektu s implicitními nastaveními Parametr Online History Parametr Refresh Implicitní nastavení Global Static Parametr Tail

5 - 5 - Monitorovací systém

6 - 6 - Jak pracovat s touto příručkou Obsahem této příručky je úplný popis aplikace Data Viewer, která je součástí monitorovacího systému MMS Pro snazší orientaci je příručka rozdělena na tři úrovně obtížnosti. V první úrovni jsou jednoduše popsány základní funkce aplikace a nezabíháme do podrobností, které nejsou při prvním čtení nutné. Po přečtení první úrovně získáte potřebné základní znalosti o chování aplikace Data Viewer a budete připraveni číst úroveň dvě. Ve druhé úrovni jsou již obsaženy podrobnější informace o aplikaci Data Viewer. Především se soustředíme na informace o vytváření projektu a jeho nastavení pro praktický provoz. Po přečtení druhé úrovně budete schopni samostatně Data Viewer nainstalovat a nastavit tak, aby Vám online zobrazoval požadovaná data. Ve třetí úrovni jsou podrobně popsány struktury souborů projektu a aplikace Data Viewer. Pokud nechcete mít o aplikaci Data Viewer hluboké znalosti, pak tuto úroveň nemusíte číst.

7 - 7 - Verze programu a dokumentace V této kapitole je zachycen vývoj aplikace Data Viewer a její dokumentace Dokumentace z tohoto data odpovídá verzi programu vytvořené

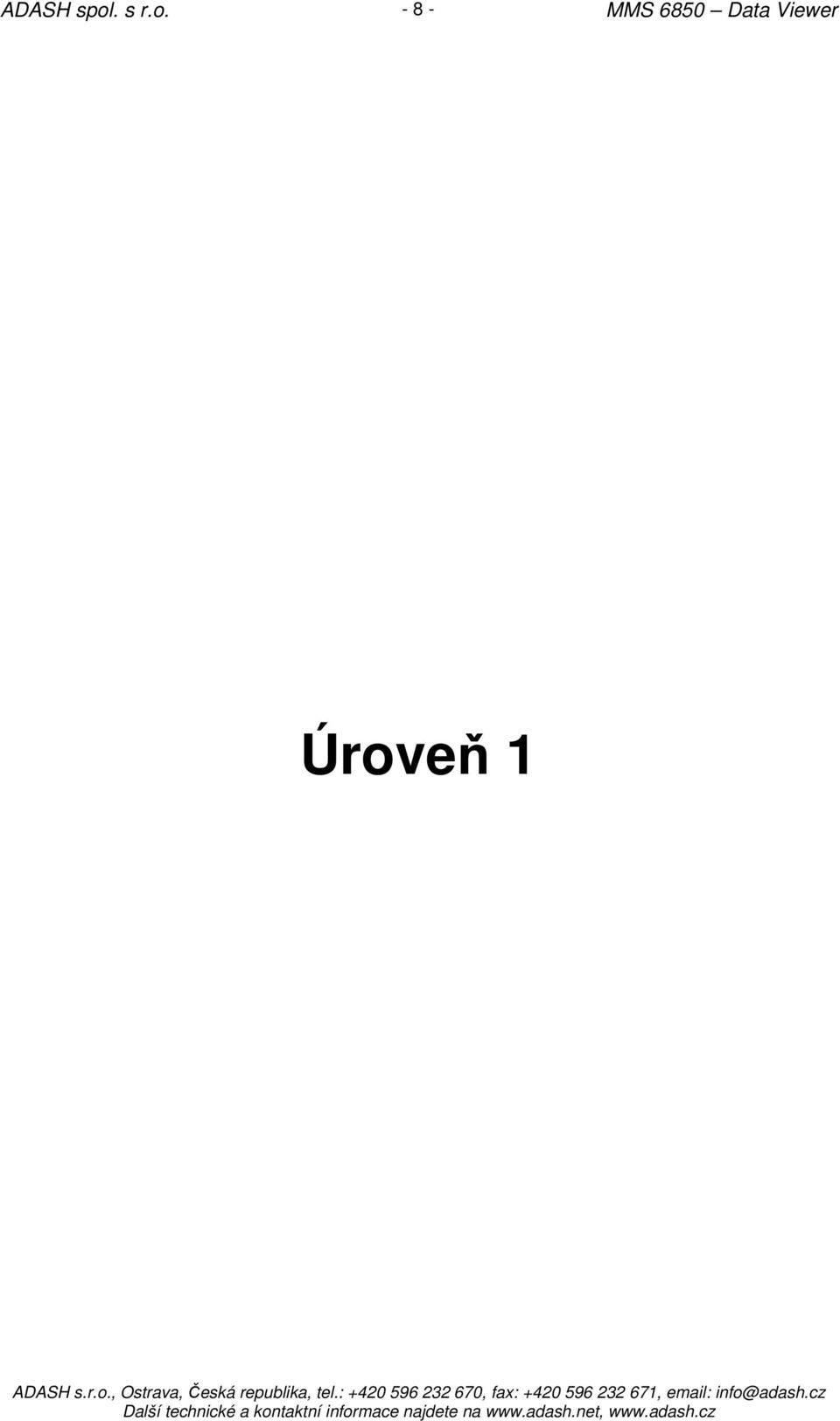

8 - 8 - Úroveň 1

9 - 9 - MMS 6000, MMS 6850 a Data Viewer (MMS 6850 DV) V této kapitole objasníme základní funkce měřicího systému MMS 6000, monitorovacího systému MMS 6850 a poslání aplikace Data Viewer v rámci tohoto monitorovacího systému. Více podrobných informací naleznete v dokumentaci Monitorovací systém MMS Uživatelský manuál. Měřicí systém MMS 6000 Úkolem měřicího systému MMS 6000 je především zajistit bezpečný chod monitorovaných strojů a předcházet nečekaným poruchám, které by mohly mít i destruktivní následky. Naměřené hodnoty MMS 6000 průběžně vyhodnocuje. Jestliže některá hodnota překročí uživatelem nastavené kritické meze, pak MMS 6000 tuto situaci odešle na velín a případně stroj i vypne. Tak lze předcházet kritickým situacím, které by mohly mít za následek vážné poškození stroje a ohrožení zdraví obsluhy. Monitorovací systém MMS 6850 Měřicí systém MMS 6000 naměřené a poté zpracované hodnoty neukládá, ale po vyhodnocení je přepíše novými. Jestliže chce uživatel naměřené hodnoty využívat pro prediktivní řízení údržby, musí použít další produkt, který je obvykle nazýván Monitorovací systém. Ten průběžně ukládá naměřené hodnoty do počítače, kde jsou připraveny pro další použití. Pro rozšíření MMS 6000 byl vyvinut monitorovací systém MMS Ten v sobě zahrnuje i prostředky pro vyhodnocení uložených dat, čili pro diagnostiku. Práce MMS 6850 je rozdělena na dvě etapy: 1. Uložení úplných dat sbíraných dostatečně často do kruhové paměti (Online databáze), která obsahuje naměřená data jen za omezenou dobu. Tím je umožněn přístup k neredukovaným datům. 2. Ukládání a redukce naměřených dat do cílové databáze (DDS databáze). V této etapě se průběžně do cílové (Normal) databáze ukládají naměřená data s nastavenými intervaly a redukcemi. V případě výskytu mimořádné situace ale lze ukládat též úplná nebo málo redukovaná naměřená data do jiné (Abnormal) cílové databáze. Díky kruhové paměti lze v mimořádné situaci do Abnormal cílové databáze uložit i data naměřená před vznikem této mimořádné události. Diagnostický systém DDS 2007 (MMS 6850 DS) Pro vyhodnocení a vizualizaci dat uložených v cílových databázích slouží aplikace DDS 2007 resp. MMS 6850 DS. V cílové databázi se nová data objevují s periodou v řádu minut až desítek minut. Vhodnou velikost periody zpracování nových dat z kruhové paměti a jejich archivace do cílové databáze volí a nastavuje uživatel při oživování monitorovacího systému MMS Tato vizualizace dat uložených v cílových databázích tedy v žádném případě nesplňuje požadavky na online vizualizaci. Aplikace DDS 2007 není standardní součástí monitorovacího systému MMS 6850, ale jeho velmi užitečným rozšířením. Poznámka. DDS 2010 je novější verze této aplikace. Online vizualizace měřených dat přes Data Viewer (MMS 6850 DV) V případě požadavku na online vizualizaci měřených dat je nutno přistupovat k datům uloženým přímo v kruhové paměti (Online databázi) a ne k datům uloženým v cílových databázích. Aplikace Data Viewer nabízí uživateli monitorovacího systému MMS 6850 možnost online přístupu do kruhové paměti a vizualizaci v ní uložených dat. Data Viewer neprovádí žádnou archivaci zobrazovaných dat. Umožňuje pouze v předdefinovaných typech grafů zobrazit vybraná data na obrazovce počítače. Aplikace Data Viewer není standardní součástí monitorovacího systému MMS 6850, ale jeho velmi užitečným rozšířením.

10 Základní popis MMS 6850 Tímto souhrnným názvem označujeme skupinu programů, které zajišťují celý výše popsaný proces sběru, archivace, vyhodnocení a vizualizace naměřených dat. Hlavní programy MMS 6850 Dva hlavní programy, které bezprostředně pracují s naměřenými daty, jsou Data Loader a Data Admin. Jejich detailní popisy jsou uvedeny v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál.

11 Data Viewer Představuje poměrně samostatnou aplikaci, která slouží k zobrazení posledních naměřených hodnot a umí i ukázat jejich krátkou historii. Hodnoty jsou zobrazovány v přehledné grafické formě. Typickým použitím je monitor na velíně, na kterém má obsluha průběžně zobrazovány aktuální hodnoty měření spolu s informacemi, zda hodnota je přípustná nebo nikoliv. Data Viewer čte data přímo z kruhové paměti, tzn. pro svou práci potřebuje běžící Data Loader. Je však nezávislý na programu Data Admin. V dalším textu budeme často hovořit o projektu. Pod tímto pojmem chápeme souhrn všech nastavení, podle kterých se řídí celý monitorovací systém MMS Existuje hlavní projekt, obsahující nastavení společná všem částem monitorovacího systému, a dále každá část (Data Loader, Data Admin, Data Viewer) musí mít svůj projekt. Tato nastavení jsou uložena v několika souborech, které mají stejné jméno a liší se příponou. Pro snadné vytváření souborů nastavení existují editory projektů. Jejich detailní popisy jsou uvedeny v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál. Pouze aplikace Data Viewer nemá oddělený editor svého projektu, ale lze ji přepínat mezi režimy Data Viewer a Data Viewer Project Editor. Statická a dynamická měření Statické měření je reprezentováno jen jednou nebo jen několika málo hodnotami. Uveďme příklady: - jedno-hodnotové měření je např. měření otáček, - dvou-hodnotové měření je např. měření polohy hřídele v ložisku - Center line, - tří-hodnotové měření je např. měření Aps (tzn. měření amplitudy a fáze na otáčkové frekvenci). Dynamická měření jsou reprezentována polem naměřených hodnot, např. : - časový signál, - řadová analýza.

12 Úroveň 2

13 Seznam termínů v MMS 6850 V této kapitole jsou uvedeny pouze termíny, které se bezprostředně vážou k aplikaci Data Viewer. Kompletní popis všech termínů, které se vážou k monitorovacímu systému MMS 6850, naleznete v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál. Úvod Pro snadnou orientaci v kapitole Úroveň 2 manuálu je nezbytné znát význam používaných termínů. Vysvětlíme je v návaznosti na obsah kapitoly Úroveň 1, kde je základní popis procesů běžících v MMS Pro správnou činnost monitorovacího systému MMS 6850 a aplikace Data Viewer je potřeba celý monitorovací systém i aplikaci Data Viewer nejprve nastavit. Veškeré parametry nastavení jsou uloženy v několika textových souborech, které lze otevřít a číst v nich mnoha běžnými programy (např. Poznámkový blok ve Windows XP). Pro vytváření a údržbu těchto souborů ale slouží zvláštní editory, tzv. editory projektů. Jejich detailní popis naleznete v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál. Již jsme se zmínili o termínu projekt. Ten v sobě právě zahrnuje soubory nastavení, ale také jejich potřebné registrace na počítači. Mluvíme jak o hlavním projektu MMS 6850, tak i o dílčích projektech, které patří jednotlivým programům monitorovacího systému (Data Loader, Data Admin, Data Viewer). V textu často hovoříme o databázích, bývají zkráceně označovány DB. Databáze Online DB - kruhová paměť Doposud jsme mluvili o kruhové paměti, do které ukládá data služba Data Loader. I tato paměť má databázovou strukturu a v dalším textu ji budeme nazývat Online DB. Základní stavební prvek v ní je datová buňka. Prázdná Online DB se vytvoří v programu Project Setup při vytváření nového (hlavního) projektu. Datové buňky do prázdné Online DB automaticky vytváří služba Data Loader. Online DB slouží jako kruhová paměť, do které služba Data Loader ukládá naměřená data z OPC rozhraní a vytváří tak jejich časovou historii definované délky. V kruhové paměti jsou uložena všechna měření definovaná v konfiguračním souboru Data Loader projektu, a to bez jakékoli redukce. Z předchozího textu plyne, že Data Viewer požaduje, aby existoval projekt pro službu Data Loader a aby tato služba byla v činnosti (rozuměj, aby tato služba ukládala nová data z OPC rozhraní do Online DB). DDS DB Do DDS databází jsou naměřená data ukládána službou Data Admin. Pro práci aplikace Data Viewer jsou tyto databáze nepodstatné, neboť Data Viewer nepožaduje běžící službu Data Admin (rozuměj, aby tato služba ukládala data z Online DB do DDS DB), tedy vlastně nepožaduje, aby vůbec existovat nějaký projekt pro tuto část monitorovacího systému MMS 6850.

14 Hlavní projekt Hlavní projekt monitorovacího systému MMS 6850 se vytváří v programu Project Setup a zahrnuje: - soubor projektu s příponou dmi (obsahuje globální parametry celého projektu), - vytvoření prázdné Online DB, - soubor výpisu z OPC serveru s příponou lst, - zaregistrování služeb Data Loader a Data Admin na počítači, - Data Loader (pod)projekt pro práci služby Data Loader, - Data Admin (pod)projekt pro práci služby Data Admin (pro Data Viewer nepodstatný). Poznámka. Data Viewer nepožaduje, aby v hlavním projektu byla zaregistrována služba Data Admin a aby existoval nějaký projekt této služby. Data Loader projekt se vytváří v programu Data Loader Project Editor a zahrnuje: - konfigurační soubor Data Loader projektu s příponou ldi. Data Admin projekt se vytváří v programech Data Admin Project Editor a TCG Editor a zahrnuje: - konfigurační soubor Data Admin projektu s příponou adi, - soubor definic redukcí a TCG pro Data Admin s příponou tcg, - vytvoření Template DB (šablony DDS DB). Dokud nevytvoříte hlavní projekt pro monitorovací systém MMS 6850 a následně projekt pro službu Data Loader, nemůžete začít vytvářet projekt pro Data Viewer. Jak vytvoříte kompletní nový projekt monitorovacího systému MMS 6850, je detailně popsáno v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál. Jak na tento nový projekt navážete projekt Data Viewer, se dočtete v tomto manuálu v dalších kapitolách. Projekt služby Data Loader Projekt služby Data Loader se vytváří přes tlačítko Edit v programu Setup Loader, voláním programu Data Loader Project Editor a zahrnuje: - soubor projektu s příponou ldi (obsahuje zejména definice měření, která má služba Data Loader přenášet z OPC rozhraní do Online DB pouze z tohoto seznamu lze později při vytváření projektu pro Data Viewer vybírat měření, která má Data Viewer vizualizovat). Vstupem do programu Data Loader Project Editor je soubor výpisu z OPC serveru s příponou lst. Tento soubor vytvoříte přes tlačítko Read list v programu Project Setup. Před prvním spuštěním služby Data Loader musíte vytvořit prázdnou Online DB přes tlačítko Create (Online Database) v programu Project Setup. Dokud nevytvoříte hlavní projekt pro monitorovací systém MMS 6850 a následně projekt pro službu Data Loader, nemůžete začít vytvářet projekt pro Data Viewer. Soubory dmi soubor konfigurační soubor hlavního projektu Soubor obsahuje globální nastavení celého projektu. Všechny programy monitorovacího systému MMS 6850 pak mohou čerpat informace z jediného zdroje z tohoto souboru. Soubor je vytvořen programem Project Setup při vytváření nového projektu.

15 lst soubor - OPC soubor výpisu, OPC Measurements List Soubor výpisu položek dostupných na OPC serveru. Nepodstatný pro Data Viewer, ale bez něj nelze vytvořit projekt služby Data Loader. Standardně se získá přes tlačítko Read list v programu Project Setup. Je vstupem programu Data Loader Project Editor. ldi soubor - konfigurační soubor pro Data Loader, Loader Ini File Soubor definic měření, která má služba Data Loader přenášet z OPC serveru do kruhové paměti (Online DB). Je výstupem programu Data Loader Project Editor. Bez něj nelze provozovat Data Loader (pod)projekt. Je vstupem programů Data Admin Project Editor, TCG Editor a Data Viewer Project Editor. adi soubor - konfigurační soubor pro Data Admin, Admin Ini File Soubor databázových propojení a dalších parametrů pro nastavení služby Data Admin. Nepodstatný pro Data Viewer. tcg soubor - soubor definic TCG a redukcí pro Data Admin, TCG Ini File Soubor definic TCG a redukcí pro nastavení služby Data Admin. Nepodstatný pro Data Viewer. dvi soubor - konfigurační soubor pro Data Viewer Soubor projektu pro Data Viewer. Je výstupem programu Data Viewer Project Editor (aplikace Data Viewer v režimu Project Editor). Bez něj nelze provozovat Data Viewer (pod)projekt. Je (společně se soubory dmi a ldi) vstupem programu Data Viewer (aplikace Data Viewer v režimu Viewer).

16 Instalace Data Viewer Data Viewer lze provozovat dvěma způsoby: 1. V pracovním adresáři monitorovacího systému MMS V tomto případě může Data Viewer pracovat nad lokálními dmi projekty umístěnými v pracovním adresáři monitorovacího systému i nad dmi projekty dostupnými kdekoli na lokální počítačové síti. 2. Jako samostatnou aplikaci k vizualizaci dat. V tomto případě Data Viewer pracuje nad dmi projekty dostupnými kdekoli na lokální počítačové síti. Instalace Data Viewer jako součásti monitorovacího systému Pokud je Data Viewer instalován jako jediná instalace společně s monitorovacím systémem MMS 6850, pak platí vše, co je uvedeno v kapitole Instalace MMS 6850 v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál. Data Viewer pak obvykle vizualizuje data z lokálních projektů uložených v pracovním adresáři monitorovacího systému. Může ale současně vizualizovat i data monitorovacích systémů běžících kdekoli na lokální počítačové síti. MMS 6000 Lokální počítačová síť OPC Server Data Loader Online DB Data Viewer Data Admin Pracovní adresář MMS 6850 Normal DB Abnormal DB DDS 2007 SQL server Monitorovací systém MMS 6850 Pokud již je monitorovací systém MMS 6850 na Vašem počítači nainstalován a chcete k němu pouze přidat Data Viewer, nakopírujte soubory DataViewer.exe a AKSHASP.dll do pracovního adresáře - viz kapitolu Instalace MMS 6850 v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál. Je-li součástí dodávky i aky soubor pro rozšíření licence stávajícího HW klíče, nakopírujte aky soubor do pracovního adresáře. POZOR! Instalace monitorovacího systému MMS 6850 je chráněna přes HW klíč (HASP). Pro zajištění komunikace s HW klíčem musí být v pracovním adresáři uložen soubor AKSHASP.dll. Bez tohoto souboru a připojeného HW klíče nelze Data Viewer spustit.

17 Rozšiřujete-li svoji instalaci MMS 6850 o aplikace DDS 2007 (MMS 6850 DS) nebo Data Viewer (MMS 6850 DV), které nejsou standardními součástmi monitorovacího systému, musíte si nechat rozšířit licenci přímo ve svém HW klíči nebo si musíte vyžádat aky soubor pro rozšíření licence stávajícího klíče. Instalace Data Viewer jako prohlížeče na lokální počítačové síti V předchozí kapitole byla popsána instalace Data Viewer jako součásti nebo rozšíření monitorovacího systému MMS 6850 do jeho do pracovního adresáře. Data Viewer lze též provozovat jako samostatnou aplikaci k online vizualizaci dat uložených v Online databázích monitorovacích systémů běžících kdekoli v rámci lokální počítačové sítě. MMS 6000 Lokální počítačová síť OPC Server Data Loader Online DB Data Viewer Pracovní adresář Data Viewer Data Viewer Data Admin Data Viewer Pracovní adresář Data Viewer Pracovní adresář MMS 6850 DDS 2007 Normal DB SQL server Abnormal DB Monitorovací systém MMS 6850 Data Viewer Pracovní adresář Data Viewer V tomto případě není nutno provádět jakoukoli instalaci. Pouze vytvořte pracovní adresář pro Data Viewer. Doporučujeme dodržet stejné konvence a jména jako pro pracovní adresář monitorovacího systému MMS 6850 viz kapitolu Instalace MMS 6850 v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál. Poté do pracovního adresáře nakopírujte soubory DataViewer.exe a AKSHASP.dll. Nyní je Data Viewer připraven ke spuštění a vytvoření prvního projektu. Jelikož v tomto případě bude Data Viewer vždy pracovat nad dmi projekty umístěnými na lokální počítačové síti, ujistěte se,: - že jsou soubory těchto projektů viditelné na Vašem počítači (v opačném případě nevytvoříte dvi soubor projektu pro Data Viewer), - že se ze svého počítače dokážete připojit k jejich Online DB (v opačném případě sice projekt pro Data Viewer vytvoříte, ale po jeho spuštění nebude možno data vizualizovat).

18 Data Viewer vizualizace dat Aplikace Data Viewer může pracovat ve dvou režimech: - Data Viewer Nepřihlášený uživatel může vybrat a spustit libovolný, ale již existující projekt pro vizualizaci dat. - Data Viewer Project Editor Přihlášený uživatel může navíc vytvářet nové projekty pro vizualizaci dat nebo modifikovat projekty již existující. Po svém startu pracuje aplikace vždy v režimu Data Viewer. Chcete-li přejít do režimu Data Viewer Project Editor, provedete to přihlášením se pod požadovaným heslem. Bez znalosti přihlašovacího hesla nemůžete přepnout aplikaci do režimu vytváření a údržby projektů. Více viz kapitolu Projekt pro Data Viewer / Před zahájením vytváření nového projektu pro Data Viewer / Režim Data Viewer Project Editor. V této kapitole popíšeme, co vše nabízí nepřihlášenému uživateli Data Viewer v režimu vizualizace dat. Možnosti editoru budou popsány v dalších kapitolách. Projekt Jak již bylo popsáno výše, pod pojmem projekt chápeme souhrn všech nastavení, podle kterých se řídí celý monitorovací systém MMS Existuje hlavní projekt, obsahující nastavení společná všem částem monitorovacího systému, a dále každá část monitorovacího systému (Data Loader, Data Admin, Data Viewer) musí mít svůj vlastní projekt. Tato nastavení jsou uložena v několika souborech, které mají stejné jméno (jméno projektu) a liší se příponou (dmi pro hlavní projekt, ldi pro Data Loader projekt, dvi pro Data Viewer projekt). Aby mohla probíhat vizualizace dat, musí: - existovat hlavní projekt, - existovat projekt služby Data Loader, - existovat projekt aplikace Data Viewer, - běžet služba Data Loader a archivovat data do Online DB, - běžet aplikace Data Viewer a mít navázáno síťové spojení s SQL serverem, který spravuje Online DB. Spuštění vizualizace dat na počítači zahrnuje tyto kroky: - spuštění služby Data Loader, pokud tato dosud neběží, 1) - spuštění aplikace Data Viewer, - výběr a otevření projektu pro Data Viewer (pokud nemáte nenastaven projekt, který aplikace automaticky vybere po svém spuštění), 2) - spuštění sběru a vizualizace dat (pokud máte zrušeno automatické spouštění sběru dat po otevření nového projektu), - výběr zobrazovaného panelu s grafy. Poznámky. 1) Je-li Data Viewer instalován jako lokální prohlížeč, pak Data Loader běží na jiném počítači na počítači monitorovacího systému a Vy jej nespouštíte. 2) Data Viewer vizualizuje data vždy jen jednoho, právě otevřeného projektu. Nelze současně vybrat a otevřít více projektů, ale lze současně na jednom počítači spustit více instancí aplikace Data Viewer, každou s jiným projektem, a přepínat mezi nimi.

19 Výběr a otevření projektu Jméno právě otevřeného projektu je zobrazeno v liště hlavního okna za jménem aplikace Data Viewer. V liště na obrázku se jedná o projekt se jménem DEMO_MMS. Není-li právě žádný projekt otevřen, je v liště zobrazeno pouze jméno aplikace Data Viewer. Pracuje-li aplikace v režimu Data Viewer Project Editor, je za jménem projektu uvedena informace (Editor Mode). Existují tři možnosti, jak po spuštění aplikace vybrat a otevřít projekt pro vizualizaci dat: 1. Automatické spuštění vybraného projektu V režimu Data Viewer Project Editor můžete vybrat projekt, který pak bude automaticky spuštěn vždy po startu aplikace Data Viewer. Tato metoda je vhodná zejména v případě, kdy provozujete jediný projekt, který se automaticky otevře po každém spuštění aplikace. Takto ovšem nelze otevřít projekt, který dosud na Vašem počítači neběžel a není proto dosud v seznamu uveden. Vždy lze ale zatrhnout požadavek na automatické spouštění posledně otevřeného projektu. Přes volbu Help / Configuration vyvolejte dialog pro nastaveni konfigurace. Požadujete-li, aby byl vždy po startu aplikace Data Viewer automaticky spuštěn projekt, který běžel jako poslední před jejím zastavením resp. před jejím výpadkem, zatrhněte pole Load Last Opened Project a potvrďte kliknutím na tlačítko OK. Spouštíte-li na svém počítači pouze jediný projekt, pak je tato volba ideální. POZOR! Pokud na Vašem počítači dosud žádný projekt neběžel, nespustí se po startu aplikace žádný projekt. Poprvé musíte vždy projekt spustit výběrem přes volbu Project / Open. Spouštíte-li na svém počítači více projektů, můžete z nich vybrat jeden, který bude vždy automaticky spuštěn po startu aplikace Data Viewer. Nejprve ale zvažte, zda není vhodnější spouštět posledně běžící projekt, jak bylo popsáno výše.

20 Má-li být automaticky spouštěn vybraný projekt, nesmí být zatrženo pole Load Last Opened Project. Pouze tehdy nebude zašeděno kombo Projects List. Vyberte z komba projekt a potvrďte kliknutím na tlačítko OK. POZOR! V nabídce Projects List jsou uvedeny pouze projekty, které již na Vašem počítači alespoň jednou běžely (viz níže bod 2, jedná se o stejný seznam projektů). Pokud na Vašem počítači dosud neběžel žádný projekt, pak tuto volbu dočasně nemůžete použít, neboť nabídka je zatím prázdná. 2. Výběr ze seznamu posledně spuštěných projektů Data Viewer udržuje seznam pěti naposled otevřených projektů. Z tohoto seznamu (vyvoláte jej volbou Project / Recent Projects...) lze velmi rychle vybrat a otevřít požadovaný projekt. Tato metoda je vhodná zejména v případě, kdy provozujete jen několik málo projektů, které budou postupně všechny zahrnuty do tohoto seznamu. POZOR! V nabídce Recent Projects jsou uvedeny pouze projekty, které již na Vašem počítači alespoň jednou běžely. Pokud na Vašem počítači dosud neběžel žádný projekt, pak tuto volbu dočasně nemůžete použít, neboť nabídka je zatím prázdná. 3. Volba Open Přes položku Project / Open (nebo klávesovou zkratkou Ctrl O) vyvoláte dialog pro výběr a otevření projektu. Tato metoda je nejpracnější, ale zcela univerzální. Umožňuje otevřít kterýkoli dostupný projekt v rámci celé počítačové sítě. První otevření kteréhokoli projektu na svém počítači musíte provést právě tímto způsobem, neboť teprve po svém prvním vyhledání a otevření bude projekt zahrnut do seznamu již známých projektů.

21 Výběr lokálního projektu z pracovního adresáře Data Viewer provedete přes kombo DM dmi File. Z nabídky komba DM dmi File vyberte dmi soubor hlavního projektu. DM Folder DM dmi File Find V tomto poli je zobrazena cesta k adresáři, ve kterém bude Data Viewer hledat projekty ke spuštění. Implicitně je vždy nastaven pracovní adresář aplikace Data Viewer, tedy adresář, ze kterého byl Data Viewer spuštěn. V pracovním adresáři jsou uloženy všechny tzv. lokální projekty. Adresář pro vyhledání projektů v rámci celé lokální počítačové sítě lze změnit přes tlačítko Find viz níže. Kombo nabízí všechny projekty nalezené v adresáři zobrazeném v poli DM Folder. Implicitně nabízí lokální projekty nalezené na Vašem počítači v pracovním adresáři aplikace Data Viewer. Cesta k tomuto pracovnímu adresáři je implicitně zobrazena v poli DM Folder. Kombo nabídne vzdálené projekty, které jsou umístěny na Vašem počítači mimo pracovní adresář nebo jsou umístěny na jiných počítačích v rámci lokální počítačové sítě, pokud přes tlačítko Find nastavíte v poli DM Folder požadovaný adresář. Poznámka. Data Viewer prohledá v adresáři uvedeném v poli DM Folder všechny podadresáře. Nalezne-li v některém podadresáři dmi soubor hlavního projektu a současně k němu nalezne i dvi soubor projektu pro Data Viewer, zařadí takový dmi soubor do nabídky komba DM dmi File. Tlačítko pro výběr nelokálních hlavních projektů. Slouží k výběru cesty k dmi souboru hlavního projektu, který je umístěn mimo pracovní adresář, zejména k výběru hlavních projektů umístěných na jiném počítači v rámci lokální počítačové sítě. Kliknutím na tlačítko Find vyvoláte standardní dialog pro výběr adresáře (složky), ve kterém jsou umístěny podadresáře projektů MMS6850.

22 Příklad. Na počítači, který je v lokální počítačové síti vidět pod jménem MMS, je vytvořen standardní pracovní adresář C:\Program Files\Adash\MMS6850 monitorovacího systému. Tento adresář je na síti sdílen pod jménem MMS6850. V něm jsou umístěny podadresáře jednotlivých projektů monitorovacího systému. Jeden z nich, ke kterému již existuje dvi soubor projektu pro Data Viewer, se jmenuje Adash_BIG_new. Projekt pro Data Viewer spustíte ze svého počítače následujícím postupem: Přes dialog vyvolaný tlačítkem Find vyhledáte nejprve společnou cestu \\MMS\MMS6850 ke všem projektům (nevyhledáváte cestu ke konkrétnímu projektu!). Volbu potvrdíte kliknutím na tlačítko OK. Nyní se v poli DM Folder zobrazí vybraná cesta a kombo DM dmi File se naplní cestami ke všem zde nalezeným projektům pro Data Viewer. Až z tohoto komba vyberete konkrétní projekt Adash_BIG_new.

23 Poznámka. Jakmile již jednou vzdálený projekt vyberete a spustíte na svém počítači, bude zařazen do seznamu známých projektů a příště jej již můžete spustit některou z výše popsaných metod, které jsou snazší, než je výběr a spuštění projektu přes volbu Open. Spuštění a zastavení vizualizace dat Po otevření projektu je Data Viewer připraven navázat komunikaci s Online DB projektu, začít z ní načítat data a vizualizovat je na obrazovce počítače. V konfiguračním souboru aplikace je standardně nastaveno automatické spuštění načítání dat po otevření projektu. Existují tři možnosti, jak spustit resp. zastavit vizualizaci dat. 1. Tlačítka Start a Stop na panelu nástrojů Je-li vizualizace dat zastavena, je na panelu nástrojů přístupné tlačítko Start pro její spuštění. Probíhá-li vizualizace dat, je naopak na panelu nástrojů přístupné tlačítko Stop pro její zastavení.

24 Kliknutím na tlačítko na panelu nástrojů vyvoláte odpovídající operaci. 2. Volby Start a Stop V menu Control jsou umístěny položky Start a Stop pro ovládání vizualizace dat. Je-li vizualizace dat zastavena, je v menu Control přístupná volba Start pro její spuštění. Probíhá-li vizualizace dat, je naopak v menu Control přístupná volba Stop pro její zastavení. 3. Klávesové zkratky voleb Start a Stop V menu Control jsou umístěny položky Start a Stop pro ovládání vizualizace dat. Obě položky mají své klávesové zkratky pro ovládání přímo z klávesnice počítače: Ctrl+Shift+S spustí vizualizaci dat, Ctrl+Shift+T vizualizaci dat zastaví. Signalizace spuštěné vizualizace Podle stavu tlačítek Start a Stop na panelu nástrojů lze poznat, zda: - vizualizace naměřených dat právě probíhá (viditelné je tlačítko Stop, tlačítko Start je zašeděné), - vizualizace naměřených dat neprobíhá (viditelné je tlačítko Start, tlačítko Stop je zašeděné). Pro rychlejší orientaci je v pravém horním rohu hlavního okna aplikace zobrazován aktuální čas počítače: - Probíhá-li vizualizace dat, je tento čas živý a je zobrazen zeleně. - Neprobíhá-li vizualizace dat, je tento čas zamrzlý a je zobrazen červeně. V takovém případě zachycuje: - čas startu aplikace, pokud dosud nebyla spuštěna vizualizace dat, - čas posledního zastavení vizualizace dat, pokud již vizualizace dat byla spuštěna. Poznámka.

25 Pokud je monitorovací systém MMS 6850 rozdělen mezi více počítačů, pak aktuální čas počítače, na kterém běží Data Viewer, může být zcela odlišný od aktuálního času počítače, který přiděluje podle svého aktuálního času (OPC server) resp. koriguje podle nastavení časové zóny (Data Loader) čas naměřeným datům. Aktuální čas zobrazovaný v pravém horním rohu hlavního okna aplikace Data Viewer se tedy může výrazně lišit od času aktuálních dat, který Data Viewer zobrazuje v každém grafu. Refresh zobrazovaných dat Běží-li vizualizace naměřených dat, Data Viewer standardně přistupuje pro nová data do Online DB s periodou, která není nastavitelná přes uživatelské rozhraní. Požadujete-li v jistém okamžiku zobrazení nových dat, můžete si vynutit mimořádný přístup do Online DB s následným okamžitým obnovením zobrazovaných dat v grafech. Mimořádný přístup si vynutíte přes položku Refresh v menu Control nebo kliknutím na tlačítko Refresh na panelu nástrojů. Výběr zobrazovaného panelu s grafy Vizualizace naměřených dat probíhá prostřednictvím předdefinovaných typů grafů. Všechny grafy projektu nejsou ale současně umístěny na obrazovce. Pro zvýšení přehlednosti jsou grafy podle určitého záměru rozděleny do více tzv. panelů. Projekt se tedy dělí na jednotlivé panely, každý panel je tvořen jedním nebo více grafy. Rozdělení projektu na panely a grafy i uspořádání grafů v rámci jednoho panelu se provádí pouze v režimu Data Viewer Project Editor. Běžný (nepřihlášený) uživatel proto nemůže ani přesouvat grafy mezi jednotlivými panely, ani je přeskupovat v rámci jednoho panelu. V každém okamžiku je vybrán jediný (tzv. aktivní) panel, jehož grafy jsou viditelné na obrazovce. Grafy ostatních panelů jsou obsluhovány a doplňovány o nová naměřená data, ale na obrazovce nejsou vidět. Chcete-li postupně zkontrolovat všechna aktuální vizualizovaná data, musíte přepínat mezi jednotlivými panely.

26 Záložka panelu Každému panelu při jeho vytváření přidělí (přihlášený) uživatel jméno. Data Viewer automaticky pro takový panel vytvoří v hlavním okně aplikace záložku (tzv. Tab) se jménem panelu a současně přidělí panelu jeho klíč jednu z kláves F1 až F12. Označení klíče umístí do záložky za jméno panelu. Pokud jsou již všechny klíčové klávesy přiděleny, pak nově vytvořenému panelu nebude žádná přidělena. Během vizualizace dat signalizuje záložka změnou své barvy stav naměřených dat ve svém panelu: bílá No Data, dosud není spuštěna vizualizace dat nebo z Online DB nebyla načtena nová data (byl vyčerpán timeout pro načítání aktuálních dat). V panelu je aspoň jeden graf statické hodnoty, aby tato signalizace byla aktivní viz níže popis modrá. šedá Probíhá vizualizace aktuálních dat. V panelu ale není žádný graf statické hodnoty, který by měl definovány varovné meze (záložka nepracuje jako semafor).

27 zelená Probíhá vizualizace aktuálních dat. V panelu je aspoň jeden graf statické hodnoty, který má definovány varovné meze (záložka pracuje jako semafor). Aktuální data všech takových grafů jsou ve stavu OK. žlutá Probíhá vizualizace aktuálních dat. V panelu je aspoň jeden graf statické hodnoty, který má definovány varovné meze (záložka pracuje jako semafor). Aktuální data aspoň jednoho takového grafu překročila limit Alert, ale žádná data nepřekročila limit Danger. Stejnou barvou jsou v grafu vyznačeny dolní a horní limit Alert. červená Probíhá vizualizace aktuálních dat. V panelu je aspoň jeden graf statické hodnoty, který má definovány varovné meze (záložka pracuje jako semafor). Aktuální data aspoň jednoho takového grafu překročila limit Danger. Stejnou barvou jsou v grafu vyznačeny dolní a horní limit Danger.

28 modrá V panelu není žádný graf statické hodnoty. Tato záložka nikdy nemění svoji barvu, a to ani v případě No Data viz výše popis bílá. Přepínání mezi panely V každém okamžiku jsou na obrazovce viditelné pouze grafy jednoho vybraného (aktivního) panelu. Existují čtyři možnosti nastavení panelu jako aktivního. 1. Kliknutí na záložku Kliknutím na záložku kteréhokoli panelu se tento panel stane aktivním a na obrazovce se zviditelní všechny jeho grafy. 2. Stiskem klíčové klávesy Má-li panel přiřazenu klíčovou klávesu (jednu z F1 až F12), pak jejím stiskem na klávesnici se odpovídající panel stane aktivním a na obrazovce se zviditelní všechny jeho grafy. 3. Stiskem kláves Ctrl Tab Současným stiskem kláves Ctrl Tab na klávesnici dojde k přepnutí na následující panel. Přidržením klávesy Ctrl a současným opakovaným stiskem klávesy Tab lze postupně přepínat na jednotlivé panely v seznamu záložek.

29 Výběrem z menu Panel V dolní polovině menu Panel je seznam všech panelů otevřeného projektu. Pravě viditelný (aktivní) panel má před svým jménem značku. Kliknutím na jméno panelu v seznamu se tento panel stane aktivním. Nastavené vlastnosti panelu Volba Panel / Configuration zobrazí okno s nastavenými parametry aktivního panelu. Nepřihlášený uživatel nemůže tyto parametry přestavit, proto zde není uveden jejich popis. Detailní popis jednotlivých parametrů je uveden v kapitole Panel projektu / Vytvoření nového panelu.

30 Grafy Monitorovací systém MMS 6850 podporuje následující typy měření: Statická hodnota (Static) okamžitá hodnota měřené veličiny, např. otáček nebo posunutí. Časový záznam (Time) pole definovaného počtu okamžitých hodnot měřené veličiny, sejmutých známou vzorkovací frekvencí. Orbita (Orbit) Dvoukanálový časový záznam, obvykle ze snímačů vzájemně natočených o úhel 90. Amplituda, fáze, otáčky (Aps) Měření amplitudy, fáze a otáček. Amplituda a fáze jsou měřeny na otáčkové frekvenci nebo na její některé harmonické. Řadová analýza (Orda) Měření řady amplitud, fází a otáček. Amplitudy a fáze jsou měřeny na otáčkové frekvenci a na jejích vybraných harmonických. Poloha hřídele (Center Line) Dvoukanálové měření polohy hřídele v ložisku. Pro každý z uvedených typů měření má Data Viewer předdefinovaný typ grafu, které jsou všechny postupně popsány v následujících kapitolách. Přepínání mezi grafy Data Viewer zobrazuje na obrazovce počítače vždy všechny grafy jediného vybraného (aktivního) panelu a z nich je v každém okamžiku opět jeden graf vybrán jako aktivní. Vybraný graf má zvýrazněnou lištu se svým názvem, podobně jako standardní okno Windows. Pro vybraný graf může nepřihlášený uživatel: - zobrazit nastavení jeho parametrů volbou Graph / Configuration, jak je popsáno v další kapitole, - změnit typ zobrazení dvojklikem na plochu grafu, jak je popsáno v další kapitole Graf a jeho rozvinutí. Existují dvě možnosti nastavení grafu jako aktivního. 1. Kliknutí na plochu grafu Kliknutím na plochu kteréhokoli zobrazovaného grafu se tento graf stane aktivním. 2. Výběrem z menu Graph V dolní polovině menu Graph je seznam všech grafů vybraného panelu. Pravě aktivní graf má před svým jménem značku. Kliknutím na jméno grafu v seznamu se tento graf stane aktivním.

31 Graf a jeho rozvinutí - Graf postavený na měření statických hodnot může být zobrazen včetně průběhů trendů těchto statických hodnot. Jedná se o grafy Static, Aps a Center Line. - Graf Orbit může být zobrazen včetně průběhu obou časových záznamů, ze kterých je orbita složena. - Graf Orda může být zobrazen v jednom ze tří tvarů: Amplituda nebo Fáze nebo Amplituda + Fáze. V jakém tvaru bude graf zobrazen po otevření projektu, určíte při definici grafu viz níže kapitolu Nastavení parametrů grafu, parametr Start Type. Během vizualizace dat můžete kdykoli přepínat mezi možnými typy zobrazení, a to dvojklikem na plochu grafu. Podle rozměrů panelu, umístění grafu na panelu a podle velikosti rozvinutého grafu se graf rozvine jedním ze tří možných způsobů. Všechny budou nyní postupně ukázány na přikladu: 1. Graf Speed má vpravo dosti místa pro své rozvinutí Graf zůstane na svém místě a rozvine se vpravo. 2. Graf Val A nemá vpravo ani vlevo dosti místa pro své rozvinutí Graf se jako rozvinutý přesune k levému okraji panelu, aby získal místo pro své rozvinutí. Jako nerozvinutý se vrátí na svoji původní pozici.

32 Graf Val B nemá vpravo dosti místa pro své rozvinutí, ale vlevo ano Graf se rozvine vlevo. To znamená, že se přesune vlevo právě tak daleko, aby pravý okraj nyní rozvinutého grafu souhlasil s pravým okrajem původně nerozvinutého grafu. Jako nerozvinutý se vrátí na svoji původní pozici. Globální parametry společné všem grafům Pro grafy se nastavují tři typy parametrů: - parametry společné pro všechny grafy projektu (budou představeny v této kapitole), - parametry společné pro typ Static resp. Dynamic všech grafů projektu, - parametry konkrétního grafu. Volba Graph / Global / Graphs zobrazí okno s nastavenými parametry platnými pro všechny grafy projektu.

33 Nepřihlášený uživatel nemůže tyto parametry přestavit, proto zde není uveden jejich popis. Detailní popis parametrů je uveden v kapitole Graf vizualizace naměřených dat / Nastavení globálních parametrů grafů / Globální parametry všech grafů. Parametry společné všem grafům typu Static Pro grafy se nastavují tři typy parametrů: - parametry společné pro všechny grafy projektu, - parametry společné pro typ Static resp. Dynamic všech grafů projektu (budou představeny v této kapitole), - parametry konkrétního grafu. Volba Graph / Global / Statics zobrazí okno s nastavenými parametry platnými pro všechny grafy projektu typu Static.

34 Nepřihlášený uživatel nemůže tyto parametry přestavit, proto zde není uveden jejich popis. Detailní popis parametrů je uveden v kapitole Graf vizualizace naměřených dat / Nastavení globálních parametrů grafů / Globální parametry všech grafů typu Static. Nastavené vlastnosti grafu Volba Graph / Configuration zobrazí okno s nastavenými parametry aktivního grafu. Nepřihlášený uživatel nemůže tyto parametry přestavit, proto zde není uveden jejich popis. Detailní popis jednotlivých parametrů je uveden v kapitole Graf vizualizace naměřených dat / Vytvoření nového grafu / Vytvoření nového grafu typu....

35 Graf Static Jedná se o graf zobrazující naměřená data statického měření. Výsledkem statického měření je především jeho aktuální hodnota, která se zobrazuje pomocí sloupcového grafu baru. Rychlost změny zobrazované hodnoty ve sloupcovém grafu je dána periodou, se kterou Data Viewer načítá nová data z Online DB. Tato perioda není editovatelná přes uživatelské rozhraní viz výše kapitolu Refresh zobrazovaných dat. Pouze sloupcové grafy Podle aktuální zobrazované hodnoty má sloupec jednu z následujících barev: - bílá No data, nejsou dostupná žádná aktuální data pro zobrazení, - šedá v grafu není požadováno zobrazení varovných hodnot, - zelená aktuální hodnota je ve stavu OK vzhledem k nastaveným varovným hodnotám, - žlutá aktuální hodnota je ve stavu Alert vzhledem k nastaveným varovným hodnotám, - červená aktuální hodnota je ve stavu Danger vzhledem k nastaveným varovným hodnotám. Pásma varovných hodnot Maximum Maximum Danger High Alert High Alert Low Danger Low Danger Alert OK Alert Minimum Danger Minimum Poznámka. Má-li v panelu alespoň jeden graf Static požadováno zobrazení varovných hodnot, pak se dle aktuálních naměřených hodnot všech grafů v panelu nastaví také barva záložky panelu viz výše kapitolu Výběr zobrazovaného panelu s grafy / Záložka panelu. Barva signalizuje nejhorší aktuální

36 stav v rámci panelu, tedy signalizace stavu Danger má předost před signalizací stavu Alert a obě mají přednost před signalizací stavu OK. Zajímá-li Vás kromě aktuální naměřené hodnoty také vývoj naměřených hodnot, můžete sloupcový graf rozšířit o zobrazení trendu dvojklikem na plochu grafu. Další dvojklik na plochu grafu přepne zobrazení zpět na sloupcový graf. Přepínání zobrazení může provést i nepřihlášený uživatel. Sloupcový graf s trendem Poznámky. Hnědě vytečkovaná část grafu zachycuje úsek trendu, pro který nejsou v Online DB uložena nová data (Data Loader byl vypnutý a neukládal naměřená data z OPC serveru do Online DB). Délka zobrazovaného trendu Délka zobrazovaného trendu je společný parametr všech grafů typu Static v projektu, tedy všech grafů ve všech panelech. Nelze nastavit délku trendu individuálně ani pro jednotlivý panel, ani pro jednotlivý graf. Data Viewer po svém startu načítá trendy jednotlivých měření z Online DB, ale pak již udržuje trendy ve své paměti. Tato vlastnost umožní nastavovat délku trendu větší, než je délka historie v Online DB. V takovém případě Data Viewer po svém startu zobrazí trend délky historie Online DB, který postupně prodlužuje až na požadovanou délku. Graf trendu vždy zobrazuje ¾ požadované délky trendu a poslední ¼ aktuálně doplňuje novými daty. Dosáhne-li délka zobrazovaného trendu 100%, trend se posune vlevo o ¼, v grafu se zobrazí jeho poslední ¾ a cyklus zobrazení se opakuje. Parametry zobrazovaného trendu nastaví přihlášený uživatel přes volbu Graph / Global / Statics. Graf Time Jedná se o graf zobrazující naměřené časové záznamy. Obměna zobrazovaného grafu je dána periodou, se kterou Data Viewer načítá nová data z Online DB. Tato perioda není editovatelná přes uživatelské rozhraní viz výše kapitolu Refresh zobrazovaných dat. Osa x grafu je vždy cejchována v milisekundách a podle skutečné délky zobrazovaného časového záznamu vybere Data Viewer její vhodný rozsah z řady 1, 2.5, 5, 10, 25, 50,

37 Graf Orbit Jedná se o graf zobrazující orbitu vytvořenou z dvoukanálového časového záznamu ze snímačů A a B, obvykle vzájemně natočených o 90. Obměna zobrazovaného grafu je dána periodou, se kterou Data Viewer načítá nová data z Online DB. Tato perioda není editovatelná přes uživatelské rozhraní viz výše kapitolu Refresh zobrazovaných dat. V pravém horním rohu grafu lze zobrazit aktuálně používané nastavení snímačů A a B. Kliknutím na červený čtvereček zobrazíte schéma rozmístění snímačů. Kliknutím na schéma snímačů se schéma opět svine mimo graf do červeného čtverečku. Přepínání zobrazeni může provést i nepřihlášený uživatel. Před zobrazením orbity se podle aktuálního nastavení snímačů přepočítávají oba časové signály A a B do směrů os grafu x a y, aby zobrazená orbita odpovídala skutečnému pohledu na měřený stroj. Červená šipka v grafu zobrazuje začátek a směr vývoje orbity. Orbita bez zobrazení časových záznamů A a B Zajímá-li Vás kromě tvaru orbity x, y také tvar naměřených časových záznamů A a B, můžete graf orbity rozšířit o zobrazení obou záznamů dvojklikem na plochu grafu. Další dvojklik na plochu grafu přepne zobrazení zpět na graf orbity. Přepínání zobrazení může provést i nepřihlášený uživatel. POZOR! Zobrazené časové záznamy A a B nejsou přepočítávány do směrů os grafu x a y podle aktuálního nastavení snímačů. Jsou zobrazeny tak, jak byly sejmuty snímači A a B.

38 Orbita se zobrazením časových záznamů A a B Graf Orda Jedná se o graf řadové analýzy. Měřicí systém MMS 6000 dává možnost vybrat libovolných 5 z 11 nabízených řádů (½, 1, 2,... 10) a složit z nich měření řadové analýzy. Obměna zobrazovaného grafu je dána periodou, se kterou Data Viewer načítá nová data z Online DB. Tato perioda není editovatelná přes uživatelské rozhraní viz výše kapitolu Refresh zobrazovaných dat. Standardně tvoří graf řadové analýzy sloupcový graf amplitud a sloupcový graf fází vybraných řádů. Dvojklikem na plochu grafu můžete přepnout na zobrazení grafu pouze amplitudy nebo pouze fáze.

39 Graf Aps Jedná se o graf amplitudy a fáze na otáčkové frekvenci nebo jejím násobku. Měřicí systém MMS 6000 dává možnost vybrat libovolný z 11 nabízených řádů (½, 1, 2,... 10) a vytvořit z něj měření Aps. Je-li vybrán řád 1, jedná se o měření amplitudy a fáze na otáčkové frekvenci. Obměna zobrazovaného grafu je dána periodou, se kterou Data Viewer načítá nová data z Online DB. Tato perioda není editovatelná přes uživatelské rozhraní viz výše kapitolu Refresh zobrazovaných dat. Graf Aps zobrazuje aktuální hodnotu měření a nabízí dva možné typy jejího zobrazení: - sloupcový graf zobrazuje vedle sebe dva sloupce (bary) sloupec amplitudy a sloupec fáze, - polární graf vykresluje vektor odpovídající aktuálním hodnotám amplitudy a fáze. POZOR! Mezi oběma typy zobrazení nelze přepínat dvojklikem na plochu grafu. Přepnutí na jiný typ zobrazení se musí provést změnou nastavení parametrů grafu přes volbu Graph / Configuration. Tuto změnu může provést pouze přihlášený uživatel. Sloupcový graf Polární graf Zajímá-li Vás kromě aktuální naměřené hodnoty také vývoj naměřených hodnot amplitudy a fáze, můžete sloupcový nebo polární graf rozšířit o zobrazení trendu dvojklikem na plochu grafu. Další dvojklik na plochu grafu přepne zobrazení zpět na sloupcový nebo polární graf. Přepínání zobrazení může provést i nepřihlášený uživatel. Veškeré informace o délce zobrazovaného trendu naleznete výše v kapitole Graf Static / Délka zobrazovaného trendu.

40 Graf Center Line Obecně se jedná o graf dvoukanálového měření statické hodnoty. Obvykle se měří dvě posunutí ze snímačů vzájemně natočených o 90. Výsledkem je graf aktuální polohy resp. graf změny polohy hřídele v ložisku. Měřicí systém MMS 6000 nabízí jednokanálová měření posunutí typu Gap resp. Ngl, ze kterých lze složit měření typu Center Line. Obměna zobrazovaného grafu je dána periodou, se kterou Data Viewer načítá nová data z Online DB. Tato perioda není editovatelná přes uživatelské rozhraní viz výše kapitolu Refresh zobrazovaných dat. Graf Center Line nabízí dvě možnosti interpretace naměřených dat: - sloupcový graf pro zobrazení aktuální polohy hřídele v ložisku, - polární graf pro zobrazení změny polohy hřídele v ložisku. POZOR! Mezi oběma typy zobrazení nelze přepínat dvojklikem na plochu grafu. Přepnutí na jiný typ zobrazení se musí provést změnou nastavení parametrů grafu přes volbu Graph / Configuration. Tuto změnu může provést pouze přihlášený uživatel. Sloupcový graf Polární graf Sloupcový graf Center Line zobrazuje aktuální hodnotu měření a nabízí dva možné typy jejího zobrazení: - sloupcový graf Bars A,B zobrazuje vedle sebe dva sloupce (bary) aktuální hodnoty změřené snímači A a B slouží jen pro odhad parametru Gap Refer, - sloupcový graf Bars X,Y vedle sebe zobrazuje dva sloupce (bary) aktuální hodnoty změřené snímači A a B a přepočtené do směrů os grafu x a y (aktuální polohu hřídele v ložisku).

41 Polární graf Center Line zobrazuje historii naměřených hodnot (změnu polohy hřídele v ložisku) přepočtených do směrů os grafu x a y. V polárním grafu je začátek zobrazované historie vyznačen křížkem. Na konec historie (na aktuální bod) ukazuje vektor vycházející z počátku 0;0 grafu (tento počátek může ležet i mimo plochu grafu!). Zajímá-li Vás kromě aktuální polohy resp. změny polohy hřídele také změny polohy hřídele v čase, můžete sloupcový nebo polární graf rozšířit o zobrazení trendu dvojklikem na plochu grafu. Další dvojklik na plochu grafu přepne zobrazení zpět na sloupcový nebo polární graf. Přepínání zobrazení může provést i nepřihlášený uživatel. Veškeré informace o délce zobrazovaného trendu naleznete výše v kapitole Graf Static / Délka zobrazovaného trendu.

42 Projekt pro Data Viewer Pod tímto pojmem chápeme souhrn nastavení všech parametrů, podle kterých se řídí Data Viewer. Tato nastavení jsou uložena v jediném souboru, který má stejné jméno jako hlavní projekt a příponu dvi. Soubor je v textovém formátu xml, dá se tedy číst a editovat mnoha programy. Podrobný popis struktury souboru je v kapitole Úroveň 3. Pro vytváření a údržbu projektu slouží aplikace Data Viewer, kterou přepnete do režimu Data Viewer Project Editor. I když nastavení a provoz celého monitorovacího systému MMS 6850 včetně aplikace Data Viewer jsou poměrně snadné, může nastat situace, kdy potřebujete poradit od výrobce. Jestliže nám odešlete em všechny soubory projektu (s příponami.dmi,.lst,.ldi,.adi,.tcg,.dvi), pak lze najít závadu, opravit ji a opravené soubory poslat zpět. Před zahájením vytváření nového projektu pro Data Viewer Před zahájením vytváření nového projektu pro Data Viewer musí být splněny následující podmínky: - musí existovat hlavní projekt (musí být dostupný soubor hlavního projektu s příponou.dmi), - musí existovat projekt pro službu Data Loader (musí být dostupný soubor projektu s příponou.ldi), - Data Viewer musí být přepnut do režimu Data Viewer Project Editor, - je vhodné, aby služba Data Loader byla spuštěna a byl přístup k Online DB s novými daty. Projekt monitorovacího systému MMS 6850 Data Viewer online vizualizuje data měřená a archivovaná monitorovacím systémem MMS Vytváříte-li nový projekt aplikace Data Viewer, musíte nejprve vyhledat již existující projekt monitorovacího systému, jehož data chcete vizualizovat. K tomuto projektu monitorovacího systému dodáte projekt aplikace Data Viewer. Každý monitorovací systém MMS 6850 spravuje své projekty takto: - ve svém pracovním adresáři vytvoří podadresář se jménem projektu, - do podadresáře projektu uloží dmi konfigurační soubor hlavního projektu, ldi konfigurační soubor projektu služby Data Loader a případně adi a tcg konfigurační soubory služby Data Admin. V kapitole Instalace Data Viewer bylo uvedeno, že existují dvě možnosti, jak provozovat aplikaci Data Viewer: 1. V pracovním adresáři monitorovacího systému MMS V tomto případě může Data Viewer pracovat nad lokálními projekty umístěnými v podadresářích pracovního adresáře monitorovacího systému, jak bylo popsáno výše. Data Viewer pouze rozšíří projekt monitorovacího systému v jeho již existujícím podadresáři o dvi soubor svého projektu. Dále může Data Viewer pracovat i nad projekty dostupnými kdekoli na lokální počítačové síti. 2. Jako samostatnou aplikaci k vizualizaci dat. V tomto případě Data Viewer pracuje nad projekty dostupnými kdekoli na lokální počítačové síti. Hlavní projekt Při vytváření nového projektu pro Data Viewer resp. při jeho další údržbě načítá Data Viewer Project Editor některá globální nastavení ze souboru dmi hlavního projektu. Není-li hlavní projekt dosud vytvořen, nelze přistoupit k zahájení vytváření nového projektu pro Data Viewer. Jak vytvořit a udržovat hlavní projekt je popsáno v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál.

43 Projekt služby Data Loader Při vytváření nového projektu pro Data Viewer resp. při jeho další údržbě načítá Data Viewer Project Editor některá nastavení z definic měření uvedených v souboru ldi projektu služby Data Loader. Neníli projekt služby dosud vytvořen, nelze přistoupit k zahájení vytváření nového projektu pro Data Viewer. Jak vytvořit a udržovat projekt služby Data Loader je popsáno v dokumentaci Monitorovací systém MMS 6850 Uživatelský manuál. POZOR! Do projektu pro Data Viewer můžete zahrnout pouze měření, jehož definice je uvedena v souboru ldi projektu služby Data Loader. Pouze zde uvedená měření jsou službou Data Loader přenášen z OPC rozhraní do Online DB, kde jsou dostupná pro vizualizaci přes Data Viewer. Režim Data Viewer Project Editor Aplikace Data Viewer může pracovat ve dvou režimech: - Viewer výběr a načtení projektu, jeho spuštění či zastavení, přepínání mezi panely, přepínání typů grafů, - Data Viewer Project Editor jako režim Viewer, ale navíc vytváření a údržba projektů. Z hlediska aplikace existují dva typy uživatele: - Nepřihlášený uživatel Dokud se nepřihlásíte do aplikace pod požadovaným heslem, pracuje aplikace v režimu Viewer. - Přihlášený uživatel Přihlášením se pod požadovaným heslem přepnete aplikaci do režimu Data Viewer Project Editor. Aby mohl běžný uživatel vytvořit nový projekt resp. modifikovat projekt již existující, musí znát přihlašovací heslo, které přepne aplikaci do režimu Data Viewer Project Editor. Přihlašovací heslo Přihlašovací heslo není tajné. Po instalaci je vždy platné implicitní heslo ASD258, které můžete libovolně přepsat v konfiguračním souboru aplikace DataViewer.cfg v parametru Password=, uvedeném v sekci [Application]. Cílem hesla není chránit aplikaci před neoprávněným přepnutím do editačního módu. Cílem je chránit uživatele, aby (v domnění, že není přihlášen) neudělal v editačním módu některé nežádoucí změny projektu, které by poté pracně opravoval. Dokud se totiž nepřihlásíte a nepřepnete aplikaci do editačního módu, nemůžete provedené změny zapsat do konfiguračního souboru projektu, tedy Data Viewer po svém restartu poběží s původními nastaveními. POZOR! Zejména, pracujete-li v editačním módu nad dvi souborem sdíleným na lokální počítačové síti mnoha uživateli, uvědomte si, že modifikujete projekt pro všechny uživatele a že nemodifikujete jen svoji lokální kopii projektu. Přístup k novým datům V režimu Data Viewer Project Editor pracuje aplikace nejen jako editor, ale současně také jako Viewer. Běží-li právě služba Data Loader a je-li přístup k novým datům v Online DB, jsou okamžitě vizualizována data z měření přidávaných do projektu. To je při vytváření projektu resp. při jeho modifikaci veliká pomoc, neboť můžete online nastavovat rozsahy grafů a další parametry vizualizace podle hodnot skutečně naměřených dat. Nemá-li editor přístup k novým datům, i pak lze projekt vytvářet a modifikovat, ale naslepo podle odhadu, což může vyvolat nutnost později některé nastavené parametry přestavit podle aktuálních dat. POZOR! Přístup k aktuálním datům není nezbytný pro vytváření či modifikaci projektu. Často ale pomůže s odhadem nastavení některých parametrů.

44 Vytvoření nového projektu 1. Spusťte Data Viewer. Po svém spuštění pracuje aplikace vždy v režimu Viewer. Přepněte ji do režimu Data Viewer Project Editor. Přepnutí provedete přihlášením přes položku Project / Log In. K provedení této operace je zapotřebí zadat přihlašovací heslo. Bez zadání přihlašovacího hesla nelze aplikaci přepnout do režimu Data Viewer Project Editor. Na obrázku vidíte, že položky New, Configuration, Save a Save As..., sloužící k vytváření a modifikaci projektu, jsou v režimu Viewer zašeděny. 2. Přes položku Project / New vyvolejte dialog pro vytváření nového projektu. Ve skupině DM Project vyberte konfigurační soubor hlavního projektu monitorovacího systému MMS 6850, na který chcete navázat nový projekt pro Data Viewer. (Zkratka DM = Data Manager.) DM Project DM Folder Skupina pro výběr hlavního projektu monitorovacího systému, na který se má navázat nově vytvářený projekt aplikace Data Viewer. Dokud není hlavní projekt vybrán, nelze pokračovat dále. V tomto poli se implicitně zobrazí úplná cesta k pracovnímu adresáři aplikace Data Viewer. Je-li Data Viewer instalován do pracovního adresáře monitorovacího systému MMS 6850, pak se v něm nacházejí podadresáře všech lokálních projektů MMS Na obrázku vidíte případ instalace Data Viewer jako součásti monitorovacího systému MMS 6850 do pracovního adresáře C:\Program Files\Adash\MMS6850. Nezměníte-li nastavení tlačítkem Find, budou v položce DM dmi File nabízeny všechny projekty

45 DM dmi File Find nalezené v pracovním adresáři monitorovacího systému. Je-li Data Viewer instalován jako samostatná aplikace do svého pracovního adresáře, pak v tomto pracovním adresáři nejsou žádné podadresáře lokálních projektů MMS 6850 a cesta k hlavnímu projektu se nastavuje v lokální počítačové síti přes tlačítko Find viz popis níže. Kombo pro výběr souboru hlavního projektu MMS Zde jsou nabízeny pouze dmi soubory hlavních projektů, které jsou umístěny v podadresářích adresáře vybraného v položce DM Folder. Tlačítko pro výběr nelokálních hlavních projektů. Slouží k výběru cesty k dmi souboru hlavního projektu, který je umístěn mimo pracovní adresář, zejména k výběru hlavních projektů umístěných na jiném počítači v rámci lokální počítačové sítě. Kliknutím na tlačítko Find vyvoláte standardní dialog pro výběr adresáře (složky), ve kterém jsou umístěny podadresáře projektů MMS6850. Příklad. Na počítači, který je v lokální počítačové síti vidět pod jménem MMS, je vytvořen standardní pracovní adresář C:\Program Files\Adash\MMS6850 monitorovacího systému. Tento adresář je na síti sdílen pod jménem MMS6850. V něm jsou umístěny podadresáře jednotlivých projektů monitorovacího systému. Jeden z nich, ke kterému nyní chcete ze svého počítače přidat nový projekt pro Data Viewer, se jmenuje Adash_BIG_new. Přes dialog vyvolaný tlačítkem Find vyhledáte nejprve společnou cestu \\MMS\MMS6850 ke všem projektům (nevyhledáváte cestu ke konkrétnímu projektu!). Volbu potvrdíte kliknutím na tlačítko OK. Nyní se v poli DM Folder zobrazí vybraná cesta a kombo DM dmi File se naplní cestami ke všem zde nalezeným projektům. Až z tohoto komba vyberete konkrétní

46 projekt Adash_BIG_new. Poznámky. - Vytváří-li se nový projekt pro Data Viewer, znamená to, že musí existovat dmi soubor hlavního projektu, ale současně ještě neexistuje dvi soubor projektu pro Data Viewer. Pouze dmi soubory, které splňují tuto podmínku, jsou nabízeny přes kombo DM dmi File. - Předpokládá se, že již existující projekt pro Data Viewer lze spustit z dalších počítačů na síti. Aby bylo možno takový projekt i vytvořit z kteréhokoli počítače v síti, je dialog vybaven tlačítkem Find. Obvykle se nový projekt vytváří jako lokální v pracovním adresáři monitorovacího systému a tlačítko Find se obvykle nepoužívá k vytváření nového projektu pro Data Viewer. Tlačítko je však nezbytné ke spouštění již existujících projektů, umístěných na vzdálených počítačích viz dále popis položky Open (Project). 3. Po vybrání souboru hlavního projektu se z dmi souboru vyplní spodní polovina dialogu. Všechny přestavitelné volby jsou nastaveny na výchozí hodnoty, které lze modifikovat. Význam jednotlivých voleb je popsán dále. 4. Ve skupině DV Project Parameters modifikujte parametry projektu, které budou uloženy do dvi souboru nově vytvářeného projektu aplikace Data Viewer. (Zkratka DV = Data Viewer.)

47 Tabs Position Zobrazované grafy jsou rozděleny do jednotlivých panelů. Každý panel má v hlavním okně aplikace přidělenou svoji záložku (Tab) se svým jménem a přiřazeným klíčem F1 až F12. Tyto záložky (Tabs) mohou být umístěny u horního okraje okna (volba Top) nebo u dolního okraje okna (volba Bottom). Project Size Velikost okna projektu v bodech (pixelech). Kombo nabízí standardní velikosti rozlišení obrazovky a dále nabízí uživatelskou volbu User Size..., kdy uživatel do polí Width x Height vyplní vlastní (nestandardní) rozměry okna projektu. Okno projektu může být větší, než je rozlišení obrazovky. V takovém případě nebude celé najednou viditelné na obrazovce, ale bude opatřeno lištami, které umožní zviditelnit jeho libovolnou část. 5. Ve skupině Online Database jsou zobrazeny údaje o SQL serveru a Online DB, načtené z dmi souboru. Tyto informace jsou needitovatelné a oceníte je v případě, kdy při oživování projektu nastane jakýkoli problém s připojením aplikace Data Viewer k Online DB a budete nuceni hledat příčinu. Jediným parametrem skupiny, který bude uložen do dvi souboru nově vytvářeného projektu a který můžete modifikovat, je parametr Delete Old Data. Delete Old Data V případě kompletního hlavního projektu, kdy běží i služba Data Admin, nikdy toto pole nezaškrtávejte. Běžící služba Data Admin udržuje velikost Online DB s ohledem na parametr Online History, který uživatel nastaví při vytváření projektu služby Data Admin. Hodláte-li provozovat neúplný hlavní projekt, kdy služba Data Admin nebude běžet a vlastně pro ni ani nebude existovat její projekt, musíte pole zaškrtnout. Data Viewer bude sám udržovat velikost Online DB podle svého parametru Online History, který je přednastaven na 12 hodin historie a není uživatelsky modifikovatelný. 6. Tlačítkem OK potvrďte vytvoření projektu. Jméno nově vytvořeného projektu se objeví v liště aplikace Data Viewer a hlavní okno aplikace se nastaví podle rozměrů panelu projektu, nastavených při vytváření projektu přes volbu Project Size. Nyní nezapomeňte uložit nastavení nového projektu do souboru dvi přes volbu Project / Save.

48 POZOR! Nově vytvořený projekt dosud neumí zobrazit žádná data, neboť dosud nebylo vybráno žádné měření k vizualizaci svých výsledků. Nyní je třeba do nového projektu přidat minimálně jeden panel a do panelu přidat minimálně jedno měření (jeden graf). Teprve pak bude nově vytvořený projekt funkční. Jak vytvořit nový panel a jak vytvořit nový graf se dočtete v následujících kapitolách.

49 Panel projektu Každý projekt v sobě zahrnuje skupinu měření, jejichž data mají být vizualizována pomocí předdefinovaných typů grafů. Tyto grafy ale nejsou na obrazovce počítače zobrazeny všechny najednou. Jsou rozděleny do jednotlivých panelů a v každém okamžiku je na obrazovce počítače viditelný pouze jeden vybraný panel se svými grafy. Pro zvýšení přehlednosti se tedy projekt člení na jednotlivé panely a každý panel se dále dělí na jednotlivé grafy. POZOR! Počet panelů v projektu není omezen. Je ale vhodné v jednom projektu definovat max. 12 panelů, kterým budou přiřazeny klíče F1 až F12. Pro větší počet panelů se projekt stane nepřehledným. Počet grafů v panelu opět není omezen číselně, ale pouze možností jejich uspořádání na obrazovce. Každému panelu při jeho vytváření přidělíte jméno, které musí být jedinečné v rámci celého projektu. Data Viewer dále každému aktivnímu panelu přiřadí klíč F1 až F12. Jména všech (pro nepřihlášeného uživatele jen aktivních) panelů a jejich klíče jsou zobrazeny v záložkách (Tabs) hlavního okna aplikace. Přes tyto záložky a nebo přes klávesy F1 až F12 vybíráte jeden panel, který bude dále zobrazován. Vytvoření nového panelu 1. Vytvářet nový panel může pouze přihlášený uživatel viz výše kapitolu Vytvoření nového projektu. 2. Aby bylo možno vytvořit nový panel, musí být nejprve otevřen projekt, do kterého má být panel přidán. Kliknutím na tlačítko OK při vytváření nového projektu (viz předchozí kapitolu) je nový projekt automaticky otevřen a můžete nový panel do tohoto projektu přidat. 3. Přes položku Panel / New vyvolejte dialog pro vytváření nového panelu. Dokud nezadáte jméno panelu, bude tlačítko OK zašeděno a bezejmenný panel nelze přidat do projektu. Name On Jméno panelu. Musí být v rámci projektu jedinečné - v projektu tedy nelze vytvořit dva panely se stejným jménem. Zaškrtnuto / Nezaškrtnuto = panel je Povolen / Nepovolen. Nepřihlášený uživatel vidí pouze záložky povolených panelů, mezi kterými může přepínat. Přihlášený uživatel vidí záložky všech panelů, ale pouze max. 12 z nich může mít klíče F1 až F12. Zaškrtáváním polí On může přihlášený uživatel vybírat, které z předem připravených panelů budou dále zobrazovány nepřihlášenému uživateli.

50 Picture / Find Zaškrtnutím pole Picture se odšedí vedle umístěné kombo a tlačítko Find, přes která můžete vyhledat soubor obrázku, který bude použit jako pozadí panelu. Postup výběru obrázku je popsán níže. Colour / Pick V poli Colour je zobrazena vybraná barva pozadí panelu. Přes tlačítko Pick lze vybrat z nabídky jinou barvu. Graph Size Trend Size Volba velikosti všech grafů tohoto panelu. Volba velikosti délky trendu všech grafů tohoto panelu. Jedná se o rozměr části grafu s trendem, ne o časovou délku zobrazované historie. 4. Do pole Name vyplňte jméno panelu. Toto jméno musí být v rámci projektu jedinečné. V projektu nelze vytvořit více panelů se stejným jménem. 5. Aktivní panel musí mít zaškrtnuté pole On. Není-li pole On zaškrtnuto, není panel povolen a nebude zobrazen pro nepřihlášeného uživatele. 6-a. Podklad panelu může tvořit obrázek nebo vybraná barva pozadí. Obrázek vyberete následujícím postupem: - Zaškrtněte pole Picture. - Je-li obrázek již uložen v podadresáři vytvářeného projektu, vyberte jej z komba. - Není-li obrázek dosud uložen v podadresáři vytvářeného projektu, vyberte jej přes tlačítko Find. Otevře se standardní dialog pro výběr souboru. Vyberte soubor obrázku a klikněte na Otevřít. Obrázek bude zkopírován do podadresáře vytvářeného projektu. Projekt bude dále využívat tuto kopii, ne původně vybraný originál obrázku.

51 Obvykle je vhodné, aby obrázek měl stejné rozměry jako projekt. Tyto rozměry byly zadány při vytváření nového projektu v položce Project Size. Menší obrázek je centrován na střed. Z většího obrázku je vykreslena jeho část od levého horního rohu. 6-b. Podklad panelu může tvořit obrázek nebo vybraná barva pozadí. Barvu pozadí panelu vyberete následujícím postupem: - Klikněte na tlačítko Pick. - Z nabídky vyberte barvu a potvrďte kliknutím na OK. 7. Pro všechny grafy panelu vyberte jejich velikost z nabídky Graph Size.

52 Pro všechny grafy panelu, které mohou navíc zobrazovat své prodloužení (např. pro graf statického měření mohou zobrazovat trend), vyberte délkový rozměr prodloužení grafu z nabídky Trend Size. 9. Kliknutím na OK přidáte nový panel do projektu. V liště se objeví jeho jméno (Statics) a přiřazený klíč (F1). POZOR! Nově vytvořený panel dosud neumí zobrazit žádná data, neboť dosud nebylo vybráno žádné měření k vizualizaci svých výsledků. Nyní je třeba do nového panelu přidat minimálně jedno měření (jeden

53 graf). Teprve pak bude nově vytvořený panel funkční. Jak vytvořit nový graf se dočtete v následujících kapitolách. Vytvoření nového panelu duplikací V některých případech je vhodné vytvořit nový panel duplikací již existujícího panelu v právě otevřeném projektu. Duplikaci lze využít dvěma způsoby: 1. Duplikace dosud prázdného panelu. Takto si lze podle jednoho vytvořeného vzoru panelu přidat do projektu řadu prázdných panelů, do kterých se poté doplní grafy. 2. Duplikace panelu včetně jeho grafů. Takto si lze podle jednoho vytvořeného vzoru panelu s grafy přidat do projektu další s podobným uspořádáním grafů. Poté je třeba přestavit parametry grafů viz dále kapitolu Data Viewer správa projektů / Změna nastavení parametrů grafu. POZOR! Duplikaci lze provést pouze v rámci téhož (právě otevřeného) projektu. K vytvoření nového panelu kopírováním z jiného projektu použijte funkci Copy. Postup duplikace panelu 1. Aktivujte panel, který chcete duplikovat (na obrázku panel Statics F1). 2. Přes volbu Panel / Duplicate spusťte jeho duplikaci. 3. Vyvolá se dialog podobný jako pro vytvoření nového panelu. Místo implicitních hodnot je ale přednastaven na hodnoty parametrů aktivního panelu. Pouze k jeho jménu je přidána přípona ve tvaru indexu, aby jméno panelu bylo jedinečné v rámci projektu. Nevyhovuje-li Vám přednastavené jméno, přepište je na jiné, které se dosud v projektu nevyskytuje.

54 Nastavte ostatní parametry panelu na požadované hodnoty (v příkladu byl zrušen obrázek jako podklad panelu a byla nastavena barva jeho pozadí) a klikněte na OK. Nový panel (v obrázku Statics_01 F6) se stane aktivním a bude zobrazen se všemi svými grafy, které jsou kopiemi grafů původně aktivního panelu včetně jejich rozmístění. 5. POZOR! Nyní nezapomeňte postupně přestavit parametry všech grafů nového panelu na požadované hodnoty, zejména jejich nasměrování na správné datové buňky Online DB. V opačném případě budete ve dvou panelech zobrazovat tytéž grafy. Vytvoření nového panelu kopírováním V některých případech je vhodné vytvořit nový panel kopírováním již existujícího panelu z některého jiného projektu. Operace je podobná duplikaci panelu, která byla popsána v předchozí kapitole s jedinou výjimkou: Zatímco duplikaci provádíte v rámci téhož projektu, kopírování naopak provádíte mezi projekty. POZOR! Kopírujete-li ze zdrojového projektu do cílového projektu panel včetně jeho grafů, může dojít k následujícím situacím: - kopíruje se graf, jehož Id cílový projekt neobsahuje, - kopíruje se graf, jehož Id je v cílovém projektu přiřazeno měření jiného typu. Oba tyto případy budou dále předvedeny. Doporučení. Hodláte-li kopírovat více panelů, vyplatí se Vám mít současně otevřeny dvě instance aplikace Data Viewer. V jedné trvale otevřete cílový projekt, ve druhé budete otvírat zdrojové projekty resp. trvale otevřete jeden zdrojový projekt. Operace kopírování se tím výrazně urychlí. Postup dále popisuje metodu vhodnou pro kopírování jen jednoho panelu v rámci jedné spuštěné instance. Postup kopírování panelu 1. Otevřete zdrojový projekt (na obrázku Adash_BIG_new), z něhož chcete kopírovat některý jeho panel.

55 Aktivujte panel, který chcete kopírovat (na obrázku panel Stat F1). 3. Přes volbu Panel / Copy jej uložte do schránky. 4. Zavřete zdrojový projekt, z něhož byl panel kopírován. 5. Otevřete cílový projekt (na obrázku DEMO_MMS), do něhož chcete panel kopírovat. 6. Přes volbu Panel / Paste spusťte kopírování uloženého panelu ze schránky. 7. Vyvolá se dialog stejný jako pro duplikaci panelu viz předchozí kapitolu. Nastavte parametry panelu na požadované hodnoty a klikněte na OK. Nový panel se stane aktivním a bude zobrazen se všemi svými grafy, které jsou kopiemi grafů původně aktivního panelu včetně jejich rozmístění. POZOR! Nyní nezapomeňte postupně přestavit parametry všech grafů nového panelu na požadované hodnoty, zejména jejich nasměrování na správné datové buňky Online DB. V opačném případě bude docházet ke kolizím mezi neexistujícími nebo chybně přiřazenými Id, které byly správné pro zdrojový projekt, ale nevyhoví cílovému projektu, jak ilustrují následující příklady.

56 Případ neexistujícího Id = 31 Vyvoláte-li přes Graph / Configuration dialog pro nastavení parametrů grafu, který byl ve zdrojovém projektu přiřazen měření s Id = 31, ale který v cílovém projektu neexistuje, vidíte, že v dialogu nejsou vyplněny parametry sekce Online Database Data Cell. Nevyberete-li z komba Name nové měření, kterému chcete graf v rámci cílového projektu přiřadit, ohlásí se po restartu projektu chyba. Graf přiřazený neexistujícímu Id = 31 nebude zobrazovat žádná naměřená data. Případ Id = 1, který ve zdrojovém projektu představuje měření Time, v cílovém Stat Vyvoláte-li přes Graph / Configuration dialog pro nastavení parametrů grafu, který byl ve zdrojovém projektu přiřazen měření Time, ale který je již v cílovém projektu přiřazen měření Stat, vidíte, že dialog má typ grafu ze zdrojového projektu, v tomto případě Time. Tento zdrojový typ nelze editací změnit! V dialogu nejsou vyplněny parametry sekce Online Database Data Cell.

57 Nevyberete-li z komba Name nové měření, kterému chcete graf v rámci cílového projektu přiřadit, ohlásí se po restartu projektu chyba. Graph Id = 1 představuje nově vytvořený graf typu Time, který měl ve zdrojovém projektu Id = 1. Tento graf nebude zobrazovat žádná naměřená data. Naopak graf Speed, který má v cílovém projektu Id = 1, je v pořádku a bude dále zobrazovat korektní data jako před provedením kopírování panelu.

58 Graf vizualizace naměřených dat Každý projekt v sobě zahrnuje skupinu měření, jejichž data mají být vizualizována pomocí předdefinovaných typů grafů. Tyto grafy ale nejsou na obrazovce počítače zobrazeny všechny najednou. Jsou rozděleny do jednotlivých panelů a v každém okamžiku je na obrazovce počítače viditelný pouze jeden vybraný panel se svými grafy. Pro zvýšení přehlednosti se tedy projekt člení na jednotlivé panely a každý panel se dále dělí na jednotlivé grafy. POZOR! Počet grafů v panelu není omezen číselně, ale pouze možností jejich uspořádání na obrazovce. Každému grafu při jeho vytváření přidělíte jméno, které musí být jedinečné v rámci panelu. Jméno grafu je zobrazeno v liště jeho okna. Graf vizualizuje data vybraného měření z Online DB. Podle typu měření rozeznáváme následující typy grafů: Static Graf aktuálního stavu měření statické hodnoty, např. otáček. Graf může zobrazovat jako své prodloužení trend naměřených hodnot. Time Graf jednokanálového časového záznamu. Orbit Graf dvoukanálového časového záznamu - orbity. Graf může zobrazovat jako své Orda prodloužení oba jednotlivé časové záznamy. Graf řadové analýzy (Orda = Order Analysis). Zobrazuje aktuální stav 5 vybraných řádů v jednom ze tří možných tvarů: Amplituda, Fáze, Amplituda+Fáze. Aps Graf měření amplitudy a fáze na otáčkové frekvenci nebo jejím násobku (Aps = Amplitude-Phase-Speed). Zachycuje vlastně aktuální stav jednoho vybraného řádu měření řadové analýzy v jednom ze dvou možných tvarů: dva bary aktuálních hodnot amplitudy a fáze nebo polární graf aktuální hodnoty amplitudy a fáze. Graf v obou možných tvarech může zobrazovat jako své prodloužení trend naměřených hodnot amplitudy a fáze. Center Line Graf dvoukanálového měření aktuální polohy resp. změny polohy hřídele v ložisku. Pro zobrazení aktuální polohy hřídele se používá graf tvořený dvěma bary aktuálních hodnot posunutí, pro zobrazení změny polohy hřídele se používá polární graf historie posunutí. Oba grafy mohou zobrazovat jako své prodloužení trend naměřených hodnot dvou posunutí. Nastavení globálních parametrů grafů Některé parametry se nastavují jako globální pro všechny typy grafů v rámci celého projektu. Další parametry se nastavují jako globální pro všechny grafy vybraného typu, opět v rámci celého projektu. Globální parametry všech grafů Nastavovací dialog globálních parametrů všech typů grafu vyvolejte volbou Graph / Global / Graphs.

59 V tomto dialogu se nastavují parametry, které jsou společné pro více typů grafu. Font Name Jméno fontu, který bude použit pro všechny popisy všech typů grafu. Kombo nabízí jména všech fontů, které jsou dostupné na Vašem počítači. Doporučujeme používat font Arial. Data Timeout Délka čekání na nová data v sekundách. Pokud pro některé měření nenajde Data Viewer do vyčerpání zadané doby v Online DB další nová data k jejich vizualizaci, bude v grafu měření zobrazen nápis NO DATA. Tento čas nemá nic společného s periodou, se kterou Data Viewer kontroluje výskyt nových dat v Online DB a aktualizuje své grafy. Čas uvedený v závorce představuje akceptovatelné minimum. MMS OPC server obvykle neobnovuje data častěji než po 3 sekundách, proto nemá smysl zadávat Data Timeout v jednotkách sekund, ale v desítkách či stovkách sekund. Phase Display Settings Nastavení zobrazení fáze. Zde je možné si vybrat, má-li se fáze v grafech typu Static, Orda a Aps zobrazit v rozsahu -180 až +180 nebo Naměřené hodnoty jsou pro zobrazení přepočítávány do nastaveného rozsahu. Sensor Position Umístění snímačů kanálu A a kanálu B. Má vliv na zobrazení grafů dvoukanálových měření, tedy grafů typu Orbit a Center Line. Sensor A Angle Úhel umístění snímače kanálu A. Úhel se zadává ve stupních. Sensor B Angle Úhel umístění snímače kanálu B. Úhel se zadává ve stupních. Direction Směr otáčení hřídele. CW ve směru pohybu hodinových ručiček. CCW proti směru pohybu hodinových ručiček. Help Tlačítko pro vyvolání obrázku, jak zadávat parametry umístění snímačů.

60 Pravidla pro zadávání úhlu umístěni snímače 1. Nula pro odměřování úhlu je vždy nahoře (kladný směr osy y grafu). 2. Kladný směr odměřování úhlu je vždy ve směru pohybu ručiček hodin. 3. Velikost úhlu se zadává v rozsahu ± Mezi snímači A a B nemusí být 90. Globální parametry všech grafů typu Static Nastavovací dialog globálních parametrů všech grafů typu Static vyvolejte volbou Graph / Global / Statics. Trend [hours] Max [100%] View Trend From Now From Online DB V této skupině se nastaví délka zobrazení trendu statických hodnot hodinách. POZOR! Data Viewer udržuje zobrazovaný trend ve své paměti, tedy lze požadovat i delší zobrazovanou historii, než jaká je uložena v Online DB. Po restartu ale Data Viewer nemůže do své paměti načíst historii delší, než jaká je právě uložena v Online DB, a teprve během dalších hodin provozu ji ve své paměti může postupně rozšířit až na požadovanou délku. Maximální délka zobrazovaného trendu. Po jejím dosažení se zobrazovaný trend zkrátí na délku 75%. Poté se délka zobrazovaného trendu opět postupně prodlužuje až po dosažení svého maxima a proces zkrácení se opakuje. Uživatel průběžně vidí minimálně 75% zadané hodnoty délky trendu. Pole umožňuje nastavit délku zobrazovaného trendu v řádu hodin minut nebo sekund. Obvykle se nastavuje délka v řádu hodin, ale při oživování nového grafu může být užitečné nastavit dočasně délku v řádu minut. V této skupině se volí začátek pro zobrazení trendu statických hodnot. Po spuštění začne Data Viewer vytvářet ve své paměti trend od aktuální naměřené hodnoty a nenačítá žádnou historii starších dat z Online DB. Po spuštění nejprve načte Data Viewer do své paměti historii z Online DB. Je-li v Online DB dostatečně dlouhá historie, načte požadovanou délku Min (75%) a dále trend doplňuje aktuálními daty. Není-li v Online DB dostatečně dlouhá historie, načte tolik, kolik je k dispozici, a opět trend doplňuje aktuálními hodnotami.

61 Vytvoření nového grafu 1. Vytvářet nový graf může pouze přihlášený uživatel viz výše kapitolu vytvoření nového projektu. 2. Aby bylo možno vytvořit nový graf, musí být nejprve otevřen projekt a panel, do kterého má být graf přidán. Kliknutím na tlačítko OK při vytváření nového panelu (viz předchozí kapitolu) je nový panel automaticky otevřen a můžete nový graf do tohoto panelu přidat. Výběr měření K nově vytvářenému grafu je nutno přiřadit měření, jehož data má graf vizualizovat. Pro všechny typy grafu se měření vybírá v dialogu ve skupině Online Database Data Cell přes kombo Name. Příklad ukazuje výběr měření pro graf typu Static. V nabídce jsou uvedena pouze měření, která splňují následující podmínky: - měření je uvedeno v ldi souboru projektu služby Data Loader, - měření odpovídá typu vybraného grafu (v tomto případě jsou uvedena všechna statická měření). V seznamu jsou červeně vyznačena měření, která nemají v ldi souboru nastaven parametr status=user_on. Pro takové měření sice můžete vytvořit graf, ale žádná data v něm nebudou zobrazována, jelikož služba Data Loader je nebude přenášet z OPC rozhraní do Online DB. Jakmile přes Data Loader Project Editor nastavíte pro měření v ldi souboru status=user_on a restartujete službu Data Loader, začnou se data zobrazovat i v aplikaci Data Viewer. Parametry načtené z ldi souboru a jejich modifikace Parametry vybraného měření se načtou z ldi souboru a zobrazí se v odpovídajících polích skupiny Online Database Data Cell a současně se kopírují i do polí skupiny Graph. V této skupině jsou editovatelné a budou zapsány do dvi souboru projektu Data Viewer. Jinými slovy řečeno: Data Viewer přednastaví parametry na stejné hodnoty, jaké jsou uvedeny v ldi souboru, ale v definici grafu mohou být parametry nastaveny na hodnoty jiné. Příklad ukazuje parametry Name, Unit a Coef přednastavené podle ldi souboru při výběru měření pro graf typu Static. Každý z uvedených parametrů bude podrobně popsán v následujících kapitolách. Jméno grafu parametr Name Pole Name v sekci Graph obsahuje jméno grafu. Toto jméno bude zobrazeno v liště okna grafu a pod tímto jménem budou na graf prováděny všechny odkazy např. v menu, chybových hlášeních apod. Při vytváření nového grafu Data Viewer přednastaví pole na stejné jméno, jaké nalezne v ldi souboru pro měření přiřazené nově vytvářenému grafu viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace. POZOR! Jméno grafu musí být jedinečné v rámci panelu, tedy panel nemůže obsahovat více grafů stejného jména.

62 Doporučení. Použijete-li přednastavené jméno, máte zaručeno, že se graf jmenuje stejně jako datové buňky odpovídajícího měření v Online DB, Template DB, Normal DB i Abnormal DB. Jednotka a její koeficient přepočtu parametry Unit a Coef Důležité. Informace uvedené v této kapitole potřebujete pouze ve dvou případech: 1. Chcete-li zobrazit data v jiné jednotce, než v jaké jsou nabízena na OPC serveru. 2. Chcete-li zobrazit data v uživatelské jednotce, proto v ldi souboru není u definice měření uvedena žádná jednotka. Ve všech ostatních případech Data Viewer sám správně přednastaví obě pole. Další podrobné informace naleznete v kapitole Úroveň 3 / Algoritmus přepočtu jednotek. Pole Unit v sekci Graph obsahuje jednotku, ve které budou naměřená data zobrazena v grafu. Při vytváření nového grafu Data Viewer přednastaví pole na stejnou jednotku, jakou nalezne v ldi souboru pro měření přiřazené nově vytvářenému grafu viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace. Současně nastaví na správnou hodnotu i přepočtový koeficient jednotky v poli Coef. 1. Jednotka měření uvedená v ldi souboru je jednotka, ve které nabízí naměřená data OPC server na svém rozhraní. Při vytváření ldi souboru musíte znát tuto jednotku a zadat ji přes Data Loader Project Editor do definice měření. Do ldi souboru nemůžete zadat jednotku, ve které chcete vidět data archivovaná v aplikaci DDS 2007 resp. vizualizovaná v aplikaci Data Viewer. 2. Data Loader nemusí ukládat naměřená data do Online DB ve stejné jednotce, v jaké je nabízí OPC server. Data Loader má seznam základních jednotek, ze kterého vybere vhodnou jednotku, ve které bude data ukládat do Online DB. 3. Aplikace, které dále zpracovávají data uložená v Online DB, musí uživateli nabídnout možnost volby jednotky, ve které chce archivovaná resp. vizualizovaná data vidět. V monitorovacím systému MMS 6850 to jsou aplikace DDS 2007 (MMS6850 DS) a aplikace Data Viewer. 4. Data Viewer nabízí volbu jednotky zobrazovaných dat právě přes pole Unit v sekci Graph. Do pole zadejte libovolný text, který bude při popisu grafu použit jako označení jednotky. Současně ale musíte zadat správnou hodnotu přepočtového koeficientu Coef viz dále. Pole Coef v sekci Graph obsahuje hodnotu přepočtového koeficientu, z jednotky, ve které jsou data uložena v Online DB, na jednotku uvedenou v poli Unit, ve které budou data zobrazena v grafu. Při vytváření nového grafu Data Viewer přednastaví pole na přepočet odpovídající jednotce, ve které bude Data Loader ukládat do Online DB data, s ohledem na jednotku uvedenou v ldi souboru v definici měření přiřazeného nově vytvářenému grafu viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace. Předpokládá, že jednotka pro zobrazení zůstane stejná jako jednotka uvedená v ldi souboru. V následujících tabulkách jsou uvedeny jednotky, které podporuje Data Loader při čtení dat z OPC serveru. Ke každé podporované jednotce OPC serveru je připojena jednotka, ve které Data Loader ukládá naměřená data do Online DB. Nakonec je uveden přepočet na běžně požadované jednotky pro zobrazení dat v grafu. POZOR! Všimněte si, že hodnota Coef nezávisí na jednotce OPC serveru, tedy na jednotce načtené z ldi souboru, ale závisí pouze na jednotce, ve které Data Loader ukládá naměřená data do Online DB. Měření zrychlení Data Loader unit Data Viewer unit OPC server Online DB Unit Coef Note m/s 2 m/s 2 m/s g 0, , 3. any user 5. g g m/s 2 9,81 2., 4. g 1 1. any user 5.

63 Poznámky: 1. Tento koeficient odpovídá jednotce z ldi souboru a Data Viewer jej přednastaví při vytváření nového grafu. 2. Tento koeficient je nabízen v kombu Coef, proto se nemusí zadávat číselně. 3. Tento Coef převádí m/s 2 ->g a má hodnotu 1 / 9, Tento Coef převádí g->m/s 2 a má hodnotu 9, any znamená libovolný text označující jednotku, user znamená libovolné číslo převádějící jednotku Online DB (v tomto případě m/s 2 nebo g) na jednotku any. Měření rychlosti Data Loader unit Data Viewer unit OPC server Online DB Unit Coef Note mm/s m/s mm/s in/s 39,370 2., 3. any user 5. in/s in/s mm/s 25,4 2., 4. in/s 1 1. any user 5. Poznámky: 1. Tento koeficient odpovídá jednotce z ldi souboru a Data Viewer jej přednastaví při vytváření nového grafu. Všimněte si, že ačkoli je jednotka pro Data Viewer totožná s jednotkou pro OPC server, načtenou z ldi souboru, nemusí být vždy Coef = 1. To je dáno tím, že Data Loader ukládá data do Online DB v jiné jednotce a až tuto jednotku převádí Coef na jednotku pro Data Viewer. 2. Tento koeficient je nabízen v kombu Coef, proto se nemusí zadávat číselně. 3. Tento Coef převádí m/s->in/s a má hodnotu / 25,4. 4. Tento Coef převádí in/s->mm/s a má hodnotu 25,4. 5. any znamená libovolný text označující jednotku, user znamená libovolné číslo převádějící jednotku Online DB (v tomto případě m/s nebo in/s) na jednotku any. Měření posunutí Data Loader unit Data Viewer unit OPC server Online DB Unit Coef Note mm m mm µm mil , 3. any user 6. µm m mm µm mil , 3. any user 6. mil mil mm 0, , 4. µm 25,4 2., 5. mil 1 1. any user 6. Poznámky: 1. Tento koeficient odpovídá jednotce z ldi souboru a Data Viewer jej přednastaví při vytváření nového grafu. Všimněte si, že ačkoli je jednotka pro Data Viewer totožná s jednotkou pro OPC server, načtenou z ldi souboru, není vždy Coef = 1,0. To je dáno tím, že Data Loader ukládá data do Online DB v jiné jednotce a až tuto jednotku převádí Coef na jednotku pro Data Viewer. 2. Tento koeficient je nabízen v kombu Coef, proto se nemusí zadávat číselně. 3. Tento Coef převádí m->mil a má hodnotu / 25,4. 4. Tento Coef převádí mil->mm a má hodnotu 0, Tento Coef převádí mil->µm a má hodnotu 25,4. 6. any znamená libovolný text označující jednotku, user znamená libovolné číslo převádějící jednotku Online DB (v tomto případě m nebo mil) na jednotku any. Např. je-li jednotkou OPC serveru µm (Data Loader bude ukládat výsledky měření do Online DB v jednotce m) a zvolíte-li jako jednotku pro Data Viewer cm, zapište do pole Unit text cm a do pole Coef číslo 100, neboť 1 m = 100 cm.

64 Ostatní měření Data Loader unit Data Viewer unit OPC server Online DB Unit Coef Note Hz Hz Hz 1 1. RPM 60 any user 4. RPM RPM Hz 0, , 3. RPM 1 1. any user 4. deg deg deg 1 1. any user 4. no unit no unit any user 4., 5. Poznámky: 1. Tento koeficient odpovídá jednotce z ldi souboru a Data Viewer jej přednastaví při vytváření nového grafu. 2. Tento koeficient je nabízen v kombu Coef, proto se nemusí zadávat číselně. 3. Tento Coef převádí RPM->Hz a má hodnotu 1 / any znamená libovolný text označující jednotku, user znamená libovolné číslo převádějící jednotku Online DB na jednotku any. Např. zvolíte-li pro měření fáze jako jednotku pro Data Viewer rad (radián), zapište do pole Unit text rad a do pole Coef číslo 0, , neboť 1 deg = / 180 rad. 5. no unit znamená, že pro měření není v ldi souboru uvedena žádná jednotka a na naměřená data se pohlíží jako na číslo bez jednotky. Data Loader výsledky měření uloží bez jakéhokoli přepočtu do Online DB a měření v Online DB též nebude mít přiřazenou žádnou jednotku. Zadáním libovolného textu do pole Unit a odpovídajícího koeficientu do pole Coef můžete takto převádět jakoukoli jednotku na libovolnou jinou. Tuto metodu použijete pro případ měření, jehož jednotku Data Loader vůbec nepodporuje. Např. je-li na OPC serveru dostupné měření elektrického napětí, jehož jednotku V (volt) Data Loader nepodporuje, a chcete-li výsledky tohoto měření vidět v grafu v jednotce mv, zapište do pole Unit text mv a do pole Coef číslo 1000, neboť 1 V = 1000 mv. Pozice snímačů skupina Sensor Positions Definice umístění snímačů má význam pouze pro zobrazení výsledků dvoukanálových měření, tedy pro zobrazení grafů typu Orbit (dvoukanálový časový záznam) nebo Center Line (dva trendy, obvykle dvoukanálový GAP). Při zobrazování výsledků dvoukanálového měření přes Data Viewer nebo DDS 2007 (MMS6850DS) je v grafu vždy kladný směr osy x vodorovně doprava a kladný směr osy y svisle nahoru. Před zobrazením výsledků do grafu je tedy nutno naměřená data přepočítávat ze směrů snímačů A a B do směrů os grafu x a y, aby výsledné zobrazení odpovídalo skutečnému stavu při pohledu na stroj. Každé měření může mít jinak nastavené snímače, proto lze pozici snímačů definovat individuálně pro každý dvoukanálový graf. Často je ale pozice snímačů stejná pro všechna měření, nebo alespoň pro většinu z nich, proto je pozice snímačů též zahrnuta mezi globální nastavení společná všem grafům. Globální nastavení v projektu Data Viewer Vždy je výhodné, můžeme-li při změně některého parametru předefinovat jeho hodnotu v jediném místě společně pro více měření. Z tohoto důvodu existuje možnost globálního nastavení pozice snímačů viz výše kapitolu Globální parametry všech grafů. Jednotlivé grafy mohou mít buď nastavenou individuální pozici snímačů, nebo se mohou odkazovat na globální nastavení, zaškrtneteli pole Use Globals. V tomto případě se použijí globálně nastavené hodnoty parametrů.

65 Individuální nastavení v projektu Data Viewer Vyžaduje-li graf individuální nastavení pozice snímačů, nezaškrtávejte pole Use Globals a všechny parametry se stanou editovatelnými. Význam jednotlivých parametrů a tlačítka Help viz výše kapitolu Globální parametry všech grafů. Použití nastavení z Template DB Existuje-li projekt služby Data Admin, existuje též šablona Template DB, podle které vytváří Data Admin oba typy DDS DB (Normal DB i Abnormal DB). V Template DB musí být k datovým buňkám dvoukanálových měření přiřazena pozice snímačů a uživatel zde musí udržovat aktuální nastavení. Aby zobrazení téhož měření v grafu DDS 2007 (MMS6850DS) i v grafu Data Viewer bylo stejné, musí být v obou aplikacích nastavena pro každé z měření stejná pozice snímačů. Když již uživatel jednou nastavil správné hodnoty parametrů v Template DB (a tam je nastavit musel), bylo by vhodné mít možnost toto nastavení načíst do definice grafu odpovídajícího měření pro Data Viewer. Z tohoto důvodu Data Viewer po startu projektu nejprve kontroluje pro všechny dvoukanálové grafy s individuálním na stavením shodu nastavení pozice snímačů ve svém projektu a v Template DB, pokud je tato databáze dostupná. Nalezne-li alespoň jednu neshodu, nabídne přestavení ve svém projektu podle nastavení v Template DB. Odsouhlasíte-li přestavení pozice snímačů, potom: 1. Data Viewer přestaví ve svém projektu parametry všech dvoukanálových grafů s individuálním nastavením tak, aby měly stejnou pozici snímačů, jaká přísluší odpovídající datové buňce Template DB. 2. Jste-li v editačním módu, můžete po tomto přestavení projekt uložit přes volbu Project / Save. Potom se již nastavení snímačů stane trvalé a při novém startu projektu bude nalezena shoda nastavení s Template DB. Nejste-li v editačním módu, nemáte možnost projekt uložit a přestavení bude platit pouze do restartu projektu nebo do restartu celé aplikace Data Viewer. Jinými slovy řečeno: Při každém novém startu projektu Vám Data Viewer bude nabízet přestavení pozic snímačů podle stavu platného v Template DB. Priorita nastavení parametrů Seznam je seřazen od nejvyšší priority k nejnižší. 1. Je-li v definici grafu zatrženo pole Use Globals, je použito globální nastavení z projektu Data Viewer. Tento graf není automaticky synchronizován se stavem v Template DB, jelikož změnu nastavení lze provést pro všechny takové grafy v jediném místě globálním nastavení. 2. Je-li dostupná Template DB a nastavení v ní nesouhlasí s individuálním nastavením grafu v projektu Data Viewer, je nabídnuto přestavení všech grafů dvoukanálových měření s individuálním nastavením v projektu Data Viewer podle stavu v Template DB. Tuto nabídku můžete odsouhlasit, ale nemusíte. 3. Není-li v definici grafu zatrženo pole Use Globals, je použito individuální nastavení z definice grafu. Vytvoření nového grafu typu Static 1. Stisknutím klíčové klávesy vyberte panel, do kterého chcete graf přidat (na obrázku panel Statics, klíč F1).

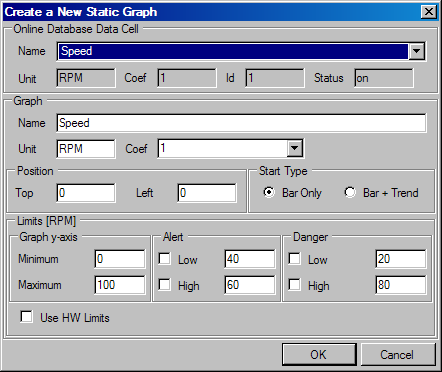

66 Přes položku Graph / New / Static vyvolejte dialog pro vytváření nového grafu Static. 3. Dokud nevyberete měření, které chcete přiřadit grafu, budou zbytek dialogu a tlačítko OK zašeděny a bezejmenný graf nelze přidat do projektu. 4. Ve skupině Online Database Data cell vyberte z nabídky komba Name měření, které chcete grafu přiřadit. Více viz výše kapitolu Výběr měření. 5. Parametry vybraného měření se načtou z ldi souboru a zobrazí se v odpovídajících polích skupiny Online Database Data Cell a současně se kopírují i do polí skupiny Graph. V této skupině jsou editovatelné a budou zapsány do dvi souboru projektu Data Viewer. Více viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace.

67 Parametry skupiny Graph: Name Jméno grafu, které se zobrazí v liště jeho okna a pod kterým na něj budou prováděny odkazy. Jméno grafu musí být jedinečné v rámci panelu, tedy panel nemůže obsahovat více grafů stejného jména. Více viz výše kapitolu Jméno grafu parametr Name. Unit Jednotka, ve které se zobrazí naměřená data. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřená data nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. Coef Přepočtový koeficient z jednotky, ve které jsou data uložena v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřená data v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr Unit. Změníte-li jednotku pro zobrazení naměřených dat, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. Top, Left Souřadnice levého horního rohu vytvářeného grafu na obrazovce v bodech. Pole je přednastaveno na hodnoty, kam Data Viewer umístí nově vytvořený graf po kliknutí na tlačítko OK. Přepsáním hodnot v polích přemístíte graf na jinou pozici. Obvykle se graf nechá vytvořit na přednastavených souřadnicích a na požadovanou polohu se až po vytvoření přetáhne myší. Start Type Typ zobrazení grafu po startu aplikace Data Viewer. Má-li graf více možností zobrazení, mezi kterými lze obvykle přepínat dvojklikem na plochu grafu, pak zde vyberete prvotní typ grafu, jak jej vždy zobrazí Data Viewer po svém startu. Bar Je zobrazen pouze bar s aktuální naměřenou hodnotou. Bar + Trend Kromě baru s aktuální naměřenou hodnotou se zobrazí i trend. Parametry skupiny Limits [Unit]: Za názvem skupiny je v hranatých závorkách uvedena jednotka, ve které jsou výsledky měření zobrazeny v grafu a ve které se všechny limitní hodnoty zadávají. Minimum Minimální hodnota uvedená na svislé ose y grafu. Naměřená data menší než zadané minimum nebudou do grafu zakreslena, ale číselně v něm bude aktuální hodnota vždy vypsána. Maximum Maximální hodnota uvedená na svislé ose y grafu. Naměřená data větší než zadané maximum nebudou do grafu zakreslena, ale číselně v něm bude aktuální hodnota vždy vypsána. Vhodnou volbou parametrů Minimum a Maximum, kdy nezajímavá data nebudou do grafu zakreslena, nastavíte lepší rozlišení zobrazených dat.

68 Alert Danger Limitní velikost varovných hodnot. Varování odpovídá žlutá barva pro zobrazení. Je-li aktuální naměřená hodnota v pásmu varovné hodnoty, je bar grafu zobrazen žlutou barvou. Není-li žádné další měření panelu ve stavu Danger, bude i záložka panelu zobrazena žlutě a bude tak upozorňovat uživatele, že alespoň jedno měření panelu je ve stavu Alert. Zadané varovné hodnoty musí splňovat podmínku: Danger Low < Alert Low < Alert High < Danger High. Low Dolní limit Alert. Aktuální naměřená hodnota x je ve stavu Alert, platí-li Danger Low < x Alert Low. High Horní limit Alert. Aktuální naměřená hodnota x je ve stavu Alert, platí-li Alert High x < Danger Low. Limitní velikost nebezpečných hodnot. Nebezpečí odpovídá červená barva pro zobrazení. Je-li aktuální naměřená hodnota v pásmu nebezpečné hodnoty, je bar grafu zobrazen červenou barvou. Také záložka panelu je zobrazena červeně a upozorňuje tak uživatele, že alespoň jedno měření panelu je ve stavu Danger. Zadané nebezpečné hodnoty musí splňovat podmínku: Danger Low < Alert Low < Alert High < Danger High. Low Dolní limit Danger. Aktuální naměřená hodnota x je ve stavu Danger, platí-li High x Danger Low. Horní limit Danger. Aktuální naměřená hodnota x je ve stavu Danger, platí-li Danger High x. Use HW Limits Tato volba znemožní uživatelské nastavení limitů Alert a Danger popsaných výše. Místo nich použije limity načtené společně s daty z Online DB. Tyto limity budou v Online DB uloženy pouze v případě, když: - je měřicí HW nabízí přes OPC rozhraní pomocí odpovídajících OPC lines, - tyto OPC lines jsou uvedeny v definici měření v ldi souboru a Data Loader je načítá společně s naměřenými daty. Poznámka. Zatrhávánim příslušných polí vybíráte, které z hodnot Alert a Danger se mají kontrolovat. I když není žádné pole zatrhnuto, je graf plně funkční, pouze pro něj nepracuje barevný semafor zelená - žlutá - červená. Pracuje-li semafor, pak správně signalizuje, i když je aktuální naměřená hodnota mimo rozsah grafu. Správná volba parametrů Limits Maximum Maximum Maximum Danger High Alert High Alert Low Danger Low Minimum Danger Alert OK Alert Danger Danger High Alert Low Minimum Danger OK Alert Minimum 6. Kliknutím na OK vytvoříte graf podle zadaných parametrů.

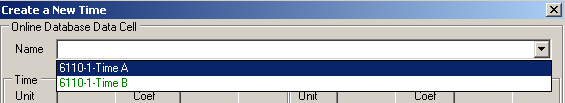

69 Vytvoření nového grafu typu Time 1. Stisknutím klíčové klávesy vyberte panel, do kterého chcete graf přidat (na obrázku panel Times, klíč F2). 2. Přes položku Graph / New / Time vyvolejte dialog pro vytváření nového grafu Time. 3. Dokud nevyberete měření, které chcete přiřadit grafu, budou zbytek dialogu a tlačítko OK zašeděny a bezejmenný graf nelze přidat do projektu. 4. Ve skupině Online Database Data cell vyberte z nabídky komba Name měření, které chcete grafu přiřadit. Více viz výše kapitolu Výběr měření. 5. Parametry vybraného měření se načtou z ldi souboru a zobrazí se v odpovídajících polích skupiny Online Database Data Cell a současně se kopírují i do polí skupiny Graph. V této skupině jsou editovatelné a budou zapsány do dvi souboru projektu Data Viewer. Více viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace.

70 Parametry skupiny Graph: Name Jméno grafu, které se zobrazí v liště jeho okna a pod kterým na něj budou prováděny odkazy. Jméno grafu musí být jedinečné v rámci panelu, tedy panel nemůže obsahovat více grafů stejného jména. Více viz výše kapitolu Jméno grafu parametr Name. (Time) Unit Jednotka, ve které se zobrazí naměřená data. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřená data nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Time) Coef Přepočtový koeficient z jednotky, ve které jsou data uložena v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřená data v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr (Time) Unit. Změníte-li jednotku pro zobrazení naměřených dat, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Speed) Unit Jednotka, ve které se zobrazí naměřené otáčky. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřené otáčky nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Speed) Coef Přepočtový koeficient z jednotky, ve které jsou naměřené otáčky uloženy v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřené otáčky v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr (Speed) Unit. Změníte-li jednotku pro zobrazení otáček, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. Top, Left Souřadnice levého horního rohu vytvářeného grafu na obrazovce v bodech. Pole je přednastaveno na hodnoty, kam Data Viewer umístí nově vytvořený graf po kliknutí na tlačítko OK. Přepsáním hodnot v polích přemístíte graf na jinou pozici. Obvykle se graf nechá vytvořit na přednastavených souřadnicích a na požadovanou polohu se až po vytvoření přetáhne myší. y-axis Range Rozsah svislé osy vytvářeného grafu ve zvolené jednotce pro zobrazení naměřených dat. x-axis Range Rozsah vodorovné (časové) osy grafu. Auto ANO Data Viewer podle skutečné délky časového záznamu sám nastaví vhodný rozsah časové osy grafu z řady 1, 2.5, 5, 10, 25, 50, 100,... [ms]. Na obrázku níže vidíte případ, kdy pro časový záznam délky asi 600 ms použil Data Viewer

71 rozsah časové osy grafu 1000 ms. Auto NE do pole zadáte pevný rozsah časové osy grafu v [ms]. 6. Kliknutím na OK vytvoříte graf podle zadaných parametrů. Vytvoření nového grafu typu Orbit 1. Stisknutím klíčové klávesy vyberte panel, do kterého chcete graf přidat (na obrázku panel Times, klíč F2). 2. Přes položku Graph / New / Orbit vyvolejte dialog pro vytváření nového grafu Orbit. 3. Dokud nevyberete měření, které chcete přiřadit grafu, budou zbytek dialogu a tlačítko OK zašeděny a bezejmenný graf nelze přidat do projektu. 4. Ve skupině Online Database Data cell vyberte z nabídky komba Name měření, které chcete grafu přiřadit. Více viz výše kapitolu Výběr měření. 5. Parametry vybraného měření se načtou z ldi souboru a zobrazí se v odpovídajících polích skupiny Online Database Data Cell a současně se kopírují i do polí skupiny Graph. V této skupině jsou editovatelné a budou zapsány do dvi souboru projektu Data Viewer. Více viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace.

72 Parametry skupiny Graph: Name Jméno grafu, které se zobrazí v liště jeho okna a pod kterým na něj budou prováděny odkazy. Jméno grafu musí být jedinečné v rámci panelu, tedy panel nemůže obsahovat více grafů stejného jména. Více viz výše kapitolu Jméno grafu parametr Name. (Orbit) Unit Jednotka, ve které se zobrazí naměřená data. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřená data nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Orbit) Coef Přepočtový koeficient z jednotky, ve které jsou data uložena v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřená data v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr (Orbit) Unit. Změníte-li jednotku pro zobrazení naměřených dat, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Speed) Unit Jednotka, ve které se zobrazí naměřené otáčky. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřené otáčky nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Speed) Coef Přepočtový koeficient z jednotky, ve které jsou naměřené otáčky uloženy v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřené otáčky v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr (Speed) Unit. Změníte-li jednotku pro zobrazení otáček, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. Top, Left Souřadnice levého horního rohu vytvářeného grafu na obrazovce v bodech. Pole je přednastaveno na hodnoty, kam Data Viewer umístí nově vytvořený graf po kliknutí na tlačítko OK. Přepsáním hodnot v polích přemístíte graf na jinou pozici. Obvykle se graf nechá vytvořit na přednastavených souřadnicích a na požadovanou polohu se až po vytvoření přetáhne myší. Start Type Typ zobrazení grafu po startu aplikace Data Viewer. Má-li graf více možností zobrazení, mezi kterými lze obvykle přepínat dvojklikem na plochu grafu, pak zde vyberete prvotní typ grafu, jak jej vždy zobrazí Data Viewer po svém startu.

73 Orbit Only Je zobrazena pouze orbita. Orbit + Times Kromě orbity se zobrazí i oba časové záznamy. x,y-axes Range Společný rozsah obou os vytvářeného grafu orbity ve zvolené jednotce pro zobrazení naměřených dat. Rozsah časové osy x rozšíření grafu o oba časové záznamy se nezadává. Data Viewer sám zvolí vhodný rozsah viz výše popis pro graf Time, parametr x-axis Range, Auto ANO. Parametry skupiny Sensor Positions: Use Globals Zatržením pole požadujete, aby měření používalo globální parametry polohy snímačů viz výše kapitolu Globální parametry všech grafů. Sensor A Angle Úhel umístění snímače kanálu A. Úhel se zadává ve stupních. Více viz výše kapitolu Pozice snímačů skupina Sensor Positions. Sensor B Angle Úhel umístění snímače kanálu B. Úhel se zadává ve stupních. Více viz výše kapitolu Pozice snímačů skupina Sensor Positions. Direction Směr otáčení hřídele. Více viz výše kapitolu Globální parametry všech grafů. CW ve směru pohybu hodinových ručiček. CCW proti směru pohybu hodinových ručiček. Help Tlačítko pro vyvolání obrázku, jak zadávat parametry umístění snímačů. Více viz výše kapitolu Globální parametry všech grafů. 6. Kliknutím na OK vytvoříte graf podle zadaných parametrů. Vytvoření nového grafu typu Orda 1. Stisknutím klíčové klávesy vyberte panel, do kterého chcete graf přidat (na obrázku panel Orders, klíč F3). 2. Přes položku Graph / New / Orda vyvolejte dialog pro vytváření nového grafu Orda.

74 Dokud nevyberete měření, které chcete přiřadit grafu, budou zbytek dialogu a tlačítko OK zašeděny a bezejmenný graf nelze přidat do projektu. 4. Ve skupině Online Database Data cell vyberte z nabídky komba Name měření, které chcete grafu přiřadit. Více viz výše kapitolu Výběr měření. 5. Parametry vybraného měření se načtou z ldi souboru a zobrazí se v odpovídajících polích skupiny Online Database Data Cell a (s výjimkou parametru Orders) se současně kopírují i do polí skupiny Graph. V této skupině jsou editovatelné a budou zapsány do dvi souboru projektu Data Viewer. Více viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace. V parametru Orders je vždy zaškrtnuto 5 z jedenácti možných řádů, které budou v grafu zobrazeny. Parametr je needitovatelný a nastavuje se v ldi souboru při vytváření definice měření typu Orda. Parametry skupiny Graph: Name Jméno grafu, které se zobrazí v liště jeho okna a pod kterým na něj budou prováděny odkazy. Jméno grafu musí být jedinečné v rámci panelu, tedy panel nemůže obsahovat více grafů stejného jména. Více viz výše kapitolu Jméno grafu parametr Name. (Amplitude) Unit Jednotka, ve které se zobrazí naměřená amplituda. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřená data nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Amplitude) Coef Přepočtový koeficient z jednotky, ve které je amplituda uložena v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřená data v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr (Amplitude) Unit. Změníte-li jednotku pro zobrazení amplitudy, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Amplitude) Min Minimální zobrazovaná hodnota na svislé ose grafu amplitudy. (Amplitude) Max Maximální zobrazovaná hodnota na svislé ose grafu amplitudy.

75 (Speed) Unit (Speed) Coef Start Type Top, Left Poznámka. Nastavování rozsahu zobrazení fáze ±180 nebo 0 až 360 se provádí globálně a je popsáno výše. Jednotka, ve které se zobrazí naměřené otáčky. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřené otáčky nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. Přepočtový koeficient z jednotky, ve které jsou naměřené otáčky uloženy v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřené otáčky v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr (Speed) Unit. Změníte-li jednotku pro zobrazení otáček, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. Typ zobrazení grafu po startu aplikace Data Viewer. Má-li graf více možností zobrazení, mezi kterými lze obvykle přepínat dvojklikem na plochu grafu, pak zde vyberete prvotní typ grafu, jak jej vždy zobrazí Data Viewer po svém startu. Amplitude Je zobrazena pouze amplituda jednotlivých řádů. Phase Je zobrazena pouze fáze jednotlivých řádů. Amplitude + Phase Společné zobrazení amplitudy i fáze. Souřadnice levého horního rohu vytvářeného grafu na obrazovce v bodech. Pole je přednastaveno na hodnoty, kam Data Viewer umístí nově vytvořený graf po kliknutí na tlačítko OK. Přepsáním hodnot v polích přemístíte graf na jinou pozici. Obvykle se graf nechá vytvořit na přednastavených souřadnicích a na požadovanou polohu se až po vytvoření přetáhne myší. 6. Kliknutím na OK vytvoříte graf podle zadaných parametrů. Poznámka. Rozsah zobrazení fáze ±180 resp. 0 až 360 se nas tavuje jako globální parametr všech grafů viz výše kapitolu Graf - vizualizace naměřených dat / Nastavení globálních parametrů grafů / Globální parametry všech grafů. Vytvoření nového grafu typu Aps 1. Stisknutím klíčové klávesy vyberte panel, do kterého chcete graf přidat (na obrázku panel Aps, klíč F4). 2. Přes položku Graph / New / Aps vyvolejte dialog pro vytváření nového grafu Aps.

76 Dokud nevyberete měření, které chcete přiřadit grafu, budou zbytek dialogu a tlačítko OK zašeděny a bezejmenný graf nelze přidat do projektu. 4. Ve skupině Online Database Data cell vyberte z nabídky komba Name měření, které chcete grafu přiřadit. Více viz výše kapitolu Výběr měření. 5. Parametry vybraného měření se načtou z ldi souboru a zobrazí se v odpovídajících polích skupiny Online Database Data Cell a současně se kopírují i do polí skupiny Graph. V této skupině jsou editovatelné a budou zapsány do dvi souboru projektu Data Viewer. Více viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace. Parametry skupiny Graph (ostatní, zde neuvedené parametry, viz výše kapitolu Vytvoření nového grafu typu Orda): Graph Type Typ grafu. Zde vyberete, v jakém tvaru mají být zobrazena naměřená data. Zvolený typ grafu lze změnit pouze přes tento dialog. Jinými slovy řečeno: Nepřihlášený uživatel nemůže za běhu aplikace Data Viewer změnit vybraný typ grafu na jiný.

77 Start Type Bars Jsou zobrazeny dva bary - aktuální hodnoty amplitudy a fáze. Polar Je zobrazena aktuální hodnota amplitudy a fáze ve tvaru polárního grafu. Typ zobrazení grafu po startu aplikace Data Viewer. Má-li graf více možností zobrazení, mezi kterými lze obvykle přepínat dvojklikem na plochu grafu, pak zde vyberete prvotní typ grafu, jak jej vždy zobrazí Data Viewer po svém startu. Graph Only Je zobrazen pouze vybraný typ grafu aktuálních hodnot. Graph + Trends Je zobrazen vybraný typ grafu aktuálních hodnot a jako jeho prodloužení i oba trendy (trend amplitudy a trend fáze). 6. Kliknutím na OK vytvoříte graf podle zadaných parametrů. Na následujících obrázcích je vidět oba možné typy grafu. První graf odpovídá vyplněnému dialogu z předchozího bodu 5. (Graph Type = Bars), na druhém grafu je zachycen stav, kdy v dialogu byl parametr Graph Type přepnut na Polar. Poznámka. Rozsah zobrazení fáze ±180 resp. 0 až 360 se nas tavuje jako globální parametr všech grafů viz výše kapitolu Graf - vizualizace naměřených dat / Nastavení globálních parametrů grafů / Globální parametry všech grafů. Vytvoření nového grafu typu Center Line 1. Stisknutím klíčové klávesy vyberte panel, do kterého chcete graf přidat (na obrázku panel Center Lines, klíč F5). 2. Přes položku Graph / New / Center Line vyvolejte dialog pro vytváření nového grafu Center Line.

78 Dokud nevyberete měření, které chcete přiřadit grafu, budou zbytek dialogu a tlačítko OK zašeděny a bezejmenný graf nelze přidat do projektu. 4. Ve skupině Online Database Data cell vyberte z nabídky komba Name měření, které chcete grafu přiřadit. Více viz výše kapitolu Výběr měření. 5. Parametry vybraného měření se načtou z ldi souboru a zobrazí se v odpovídajících polích skupiny Online Database Data Cell a současně se kopírují i do polí skupiny Graph. V této skupině jsou editovatelné a budou zapsány do dvi souboru projektu Data Viewer. Více viz výše kapitolu Parametry načtené z ldi souboru a jejich modifikace.

79 Parametry skupiny Graph: Name Jméno grafu, které se zobrazí v liště jeho okna a pod kterým na něj budou prováděny odkazy. Jméno grafu musí být jedinečné v rámci panelu, tedy panel nemůže obsahovat více grafů stejného jména. Více viz výše kapitolu Jméno grafu parametr Name. (Center Line) Unit Jednotka, ve které se zobrazí naměřená data. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřená data nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Center Line) Coef Přepočtový koeficient z jednotky, ve které jsou data uložena v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřená data v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr (Center Line) Unit. Změníte-li jednotku pro zobrazení naměřených dat, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Speed) Unit Jednotka, ve které se zobrazí naměřené otáčky. Pole je přednastaveno z definice měření v ldi souboru na jednotku, ve které naměřené otáčky nabízí OPC server na svém rozhraní. Tato jednotka Vám nemusí vyhovovat, proto zde máte možnost vybrat jednotku jinou viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. (Speed) Coef Přepočtový koeficient z jednotky, ve které jsou naměřené otáčky uloženy v Online DB, na jednotku, ve které má Data Viewer zobrazit naměřené otáčky v grafu. Pole je přednastaveno na hodnotu, která odpovídá přednastavené jednotce z OPC serveru viz výše parametr (Speed) Unit. Změníte-li jednotku pro zobrazení otáček, musíte odpovídajícím způsobem zadat i přepočtový koeficient viz výše kapitolu Jednotka a její koeficient přepočtu parametry Unit a Coef. Top, Left Souřadnice levého horního rohu vytvářeného grafu na obrazovce v bodech. Pole je přednastaveno na hodnoty, kam Data Viewer umístí nově vytvořený graf po kliknutí na tlačítko OK. Přepsáním hodnot v polích přemístíte graf na jinou pozici. Obvykle se graf nechá vytvořit na přednastavených souřadnicích a na požadovanou polohu se až po vytvoření přetáhne myší. Start Type Typ zobrazení grafu po startu aplikace Data Viewer. Má-li graf možností zobrazení, mezi kterými lze obvykle přepínat dvojklikem na plochu grafu, pak zde vyberete prvotní typ grafu, jak jej vždy zobrazí Data Viewer po svém startu. Center Line only Je zobrazena pouze Center Line. Center Line + Trends Je zobrazena Center Line včetně obou trendů. Poznámka. Polární graf Center Line vlastně již také zobrazuje historii, ale v jiném tvaru než trend. Graph Type Typ grafu. Zde vyberete, v jakém tvaru mají být zobrazena naměřená data. Zvolený typ grafu lze změnit pouze přes tento dialog. Jinými slovy řečeno: Nepřihlášený uživatel nemůže za běhu aplikace Data Viewer změnit vybraný typ grafu na jiný. Polar Historie změny polohy hřídele v ložisku je zobrazena ve tvaru (x-axis) Min Bars A,B polárního grafu x,y. Jsou zobrazeny dva bary - aktuální hodnoty signálů, jak byly změřeny ze snímačů A a B. Tento typ grafu je většinou potřebný pouze k určení vhodných nastavení hodnot Gap Refer. Bars X,Y Jsou zobrazeny dva bary aktuální polohy hřídele v ložisku - aktuální hodnoty signálů ze snímačů A a B, přepočtené podle polohy snímačů do směrů os x a y - viz níže parametry skupiny Sensor Positions. Minimální zobrazovaná hodnota baru x resp. vodorovné osy polárního grafu.

80 (x-axis) Max (y-axis) Min (y-axis) Max Maximální zobrazovaná hodnota baru x resp. vodorovné osy polárního grafu. Minimální zobrazovaná hodnota baru y resp. svislé osy polárního grafu. Maximální zobrazovaná hodnota baru y resp. svislé osy polárního grafu. Parametry skupiny Sensor Positions: Use Globals Zatržením pole požadujete, aby měření používalo globální parametry polohy snímačů viz výše kapitolu Globální parametry všech grafů. Sensor A Angle Úhel umístění snímače kanálu A. Úhel se zadává ve stupních. Více viz výše kapitolu Pozice snímačů skupina Sensor Positions. Sensor B Angle Úhel umístění snímače kanálu B. Úhel se zadává ve stupních. Více viz výše kapitolu Pozice snímačů skupina Sensor Positions. Direction Směr otáčení hřídele. Více viz výše kapitolu Globální parametry všech grafů. CW ve směru pohybu hodinových ručiček. CCW proti směru pohybu hodinových ručiček. Help Tlačítko pro vyvolání obrázku, jak zadávat parametry umístění snímačů. Více viz výše kapitolu Globální parametry všech grafů. 6. Kliknutím na OK vytvoříte graf podle zadaných parametrů. Na následujících obrázcích je vidět všechny tři možné typy grafu. Graf typu Bars X,Y Nejprve je zobrazen graf barů X, Y, který odpovídá nastavení ve výše uvedeném dialogu. Všimněte si obou stabilních trendů při pracovním běhu. Graf typu Polar Zde je uveden graf se stejným nastavením, pouze typ grafu byl přepnut na Polar. Všimněte si, že stabilní pracovní běh skutečně v grafu představuje shluk velmi blízkých bodů.

81 Graf typu Bars A,B Poslední graf zachycuje bary a trendy A a B. Všimněte si, jak výrazně se musely změnit rozsahy barů (změna znaménka obou hodnot). Poslední graf totiž zobrazuje aktuální hodnoty signálů, jak byly změřeny snímači A a B, kdežto předchozí dva grafy zobrazují hodnoty těchto signálů přepočtených podle polohy snímačů do os x,y grafu. Center Line pracovní běh a Gap Refer Nastavení rozsahu os x,y a položky Gap Refer je u grafu Center Line složitější než u ostatních typů grafu. Je to způsobeno skutečností, že graf Center Line zachycuje tři možné stavy polohy hřídele, které mají výrazně jiný rozsah os x a y: - Rozběh. Hřídel se z klidových otáček rozbíhá na otáčky pracovní. Poloha hřídele v ložisku přechází z klidové do pracovní a tato relativně velká změna polohy vyžaduje přiměřeně velký rozsah os x,y pro její zobrazení. Jedná se o přechodný jednorázový děj, který s ohledem na zobrazovanou historii bude v grafu viditelný pouze po omezenou dobu. - Pracovní běh. Hřídel běží na stabilních pracovních otáčkách a její poloha v ložisku je stabilní. Malé změny polohy hřídele při pracovním běhu vyžadují přiměřeně malý rozsah os x,y, aby byly na grafu viditelné. Zůstane-li nastaven původní rozsah os x,y z fáze rozběhu, bude pracovní běh v grafu zobrazen pouze jako bod nebo jako malý shluk velmi blízkých bodů viz obrázek výše. Pracovní běh představuje ale stav, který bude dlouhodobě zobrazován a sledován a proto vyžaduje správné nastavení rozsahu os x,y. - Doběh. Hřídel z pracovních otáček dobíhá na otáčky klidové. Poloha hřídele v ložisku přechází z pracovní do klidové a tato relativně velká změna polohy vyžaduje přiměřeně velký rozsah os x,y jako v případě rozběhu. Opět se jedná o přechodný jednorázový děj, který s ohledem na nastavenou délku zobrazované historie bude v grafu viditelný pouze po omezenou dobu. Než začnete vytvářet graf Center Line, musíte se rozhodnout, zda má pro Vás smysl zobrazovat přes Data Viewer vedle pracovního běhu též rozběh a doběh. Pokud ano, musíte se rozhodnout, zda si vytvoříte společný graf, ve kterém budete přepínat nastavení parametrů, nebo zda si vytvoříte jeden graf s vhodným nastavením pro stabilní pracovní běh a druhý graf s jiným nastavením pro přechodové stavy rozběhu a doběhu. Nyní popíšeme metodiku nastavování parametrů grafu pro pracovní běh včetně nastavení parametru Gap Refer. Vizualizace dat rozběh / doběh bude popsána dále. Nastavení parametrů grafu pro pracovní běh Nastavení rozsahu os x a y pro pracovní běh probíhá ve třech krocích: 1. Určení vhodných velikostí parametrů Gap Refer a jejich zadání do grafu. 2. Odhad rozsahu os x a y. 3. Určení rozsahu os x a y pro zobrazení akceptující zadané hodnoty Gap Refer.

82 Všimněte si, že vyhovující rozsah os a velikost parametru Gap Refer nejde správně určit předem, ale vždy až v pracovním běhu stroje. V příkladu je úmyslně zvolena poloha snímačů A a B mimo osy x a y, tedy mimo úhly 0, ±90 a 180, kdy by p řepočtem signálů docházelo pouze ke změnám jejich znamének. Takto se mění i jejich hodnoty. ad 1. Poté, kdy je již zachycena dostatečně reprezentativní historie pracovního běhu, vytvořte graf Bars A,B s libovolným nastavením rozsahů os a s nastavením Gap Refer = 0 pro obě osy. Důležité je zobrazit dva bary A a B pro odečtení aktuální hodnoty (pro odhad Gap Refer). POZOR! Hodnoty Gap Refer se vždy vztahují k signálům získaným přímo ze snímačů A a B, proto musí být nastaven graf typu Bars A,B. Z grafu Bars X,Y přepočtených signálů hodnoty Gap Refer neodhadnete! Z aktuálních hodnot v barech A a B odhadněte Gap Refer (v příkladě A = 195, Gap Refer B = 400). Všimněte si, že pro odhad Gap Refer je skutečně lhostejné, zda obě aktuální hodnoty jsou mimo rozsah grafu, neboť i tehdy lze z barů číselně odečíst aktuální hodnoty.

83 ad 2. Přes Graph / Configuration vyvolejte dialog pro nastavení parametrů grafu. Obě hodnoty Gap Refer zadejte do příslušných polí, Graph Type nastavte na Polar a Start Type na Center Line + Trends. Nastavení mezí os grafu zůstává stále původní, neboť zobrazené trendy nemají nikdy pevně nastaven rozsah svislé osy, ale Auto Scale. Obě zadané hodnoty Gap Refer se od měřených signálů odečítají, takže rozsah os x a y obou trendů je malý. Z průběhu obou trendů odhadneme rozsah osy x na ±5 a osy y na 0 až 10. ad 3. Přes Graph / Configuration vyvolejte dialog pro nastavení parametrů grafu. Odhadnuté rozsahy Min a Max obou os zadejte do příslušných polí, Graph Type a Start Type nastavte na požadované typy zobrazení. Nevyhovuje-li Vám získané rozlišení, můžete nyní jemně změnit rozsahy zobrazení obou os. Tímto postupem získáte nejpřesnější možné zobrazení aktuální hodnoty polohy hřídele v ložisku.

84 POZOR! Grafy typu Center Line se obvykle zpracovávají přes DDS DB, tedy přes Normal DB resp. Abnormal DB, které jsou vytvářeny službou Data Admin. Zde uživatel nastavuje parametry Gap Refer pro zobrazení grafu v prostředí DDS 2007 (MMS 6850DS). Jsou-li již tyto hodnoty jednou správně nastaveny, je vhodné, aby je Data Viewer dokázal do svého projektu k příslušným grafům načíst. Data Viewer to provádí následujícím postupem: 1. Existuje-li projekt pro službu Data Admin a Data Viewer je schopen se připojit k jeho Normal DB, potom z ní načte parametry Gap Refer všech grafů typu Center Line. Zjistí-li, že některý z grafů má v Normal DB jiné nastavení Gap Refer, než je v projektu pro Data Viewer, nabídne přestavení všech grafů svého projektu podle Normal DB. Záleží na Vás, zda nabídku přijmete: - Nepřijmete-li nabídku, jsou akceptovány parametry uvedené v projektu pro Data Viewer. - Přijmete-li nabídku a provedete Project / Save, budou nová nastavení zapsána natrvalo do projektu. Tuto operaci ale může provést jen přihlášený uživatel! - Přijmete-li nabídku a neprovedete Project / Save, budou nová nastavení respektována pouze do nového restartu projektu, kdy opět bude nabídka zopakována. 2. Nepodaří-li se připojení k Normal DB, pokusí se Data Viewer provést načtení parametrů Gap Refer z Template DB podobně jako v bodě Nepodaří-li se ani připojení k Template DB, jsou respektovány parametry uvedené v projektu pro Data Viewer. Center Line rozběh / doběh Podobně jako pro zobrazení pracovního běhu v grafu Center Line platí i zde, že správné parametry grafu nelze nastavit předem, ale až během vizualizace dat viz výše kapitolu Center Line pracovní běh a Gap Refer. Doporučení. Rozběh / doběh monitorovaného stroje se obvykle archivuje přes projekt služby Data Admin do Normal DB resp. do Abnormal DB. Zde naměřená data zůstanou archivována a na nich lze snadno nastavovat parametry grafu Center Line pro zobrazení rozběhu / doběhu. Archivace rozběhu / doběhu do Abnormal DB je výhodnější než do Normal DB, neboť datová buňka neobsahuje nezajímavá data z předchozího resp. následujícího pracovního běhu, jak je tomu u datové buňky Normal DB. Nastavování parametrů zobrazení grafu přes DDS DB je mnohem výhodnější než nastavování přes Online DB v rámci projektu pro Data Viewer, kdy s ohledem na nastavenou velikost zobrazované historie jsou rozběh a doběh zobrazeny jen po omezenou dobu. Je proto vhodné zvážit, zda rozběh nebo doběh má smysl v rámci projektu pro Data Viewer zobrazovat. Vytvoření polárního grafu rozběhu / doběhu provedete ve třech krocích: 1. Určení mezí Min a Max signálů ze snímačů A a B. Nastavení parametrů Gap Refer. 2. Určení mezí Min a Max os grafu x a y pro zobrazování aktuální polohy hřídele v ložisku. 3. Určení rozměrů Width a Height vůle ložiska. Přestavení mezí Min a Max os x a y. 1. Nastaveni Gap Refer Nastavení hodnot Gap Refer bylo popsáno v předchozí kapitole Center Line pracovní běh a Gap Refer. V případě pracovního běhu slouží parametr Gap Refer pouze k tomu, aby se v grafu dosáhlo

85 co nejlepšího rozlišení polohy hřídele. V případě rozběhu / doběhu slouží k definici počátku zobrazování 0;0 v souřadnicovém systému x,y, jak bude popsáno dále. Vytvořte nový graf Center Line typu Bars A,B. V dialogu ponechejte původní nastavení, pouze nastavte: - jméno grafu, nevyhovuje-li Vám předdefinované (v obrázku nastaveno Shaft Position), - typ zobrazení Center Line + Trends, - polohu snímačů, nevyhovuje-li Vám Use Globals. POZOR! V tomto okamžiku již musíte znát a nastavit skutečnou polohu snímačů. Změnou polohy snímačů se výrazně změní poměry v grafu a Vaše práce by byla zbytečná. Rozsahy barů neměníte, všimněte si na obrázku, že aktuální hodnoty jsou mimo bary, ale číselně je lze v obou barech odečítat. Nás ovšem teď zajímají zejména trendy. Pro demonstraci byl použit příklad opakovaného rozběhu / doběhu. V praxi se po rozběhu resp. doběhu ustálí hodnoty signálů A a B na pracovních hodnotách. První odhad provedeme Gap Refer A = 1500, B = Zadáme obě hodnoty do konfigurace grafu a výsledek je následující: doběh rozběh Polohu hřídele na začátku rozběhu resp. na konci doběhu budeme v obou trendech považovat za počátek souřadnicového systému. Na tyto body ukazuje v obrázku výše červená obousměrná šipka. Naší snahou je dosáhnout nastavením hodnot Gap Refer v těchto bodech hodnotu 0. Z trendu A odhadneme, že původní Gap Refer A zvýšíme o 3 na Z trendu B odhadneme, že původní Gap Refer B zmenšíme o 29 na Zadáme obě hodnoty do konfigurace grafu a výsledek je následující:

86 Vhodným nastavením Gap Refer A a B jsme vytvořili počátek 0;0 souřadnicového systému viz následující obrázek. Pokud bychom nyní chtěli nastavit též rozsahy obou barů, nastavili bychom např. Min A = -5, Max A = 20, Min B = -20, Max B = 5. Zadáme-li tyto hodnoty do konfigurace grafu, bude výsledek následující: 2. Nastavení rozsahu os x a y Přepněte v konfiguraci grafu typ zobrazení na Bars X,Y. Všimněte si, že rozsahy obou os Min a Max se změnily na implicitní hodnoty nového grafu Min = 0 a Max = 100. Data Viewer si pamatuje dvě nastavení rozsahu os: - nastavení pro graf typu Bars A,B, - společné nastavení pro grafy Bars X, Y a Polar. Rozsah os pro zobrazení signálů snímačů A a B v grafu Bars A,B může být výrazně jiné než v případě zobrazení polohy hřídele v souřadném systému x a y grafů Bars X,Y a Polar. Důvody jsou dva: - přepočet souřadnic x a y podle skutečné polohy snímačů A a B, - interpretace naměřené hodnoty na skutečnou vzdálenost. Jelikož v tomto okamžiku nevíme, jaký bude potřebný rozsah os x a y, nebudeme implicitní nastavení měnit. Výsledek je následující: Srovnáním průběhů trendů X,Y s průběhem trendů A, B vidíme, že oba trendy změnily znaménko. Abychom zjistili důvod, klepneme v grafu na červený čtvereček a zobrazíme použité nastavení snímačů: Snímač A je umístěn v kladném směru osy x, snímač B je umístěn v kladném směru osy y. Jsou-li

87 snímače umístěny na pozicích 0, ±90 a 180, potom z ůstane zachován průběh signálů A a B do os x a y, pouze se mohou změnit znaménka těchto průběhů. A to je právě náš případ. Hodnoty mezí proto můžeme nastavit podobně jako pro předchozí graf Bars A,B, ovšem s ohledem na změnu znaménka obou trendů: Min x = -20, Max x = 5, Min y = -5, Max y = 20. Výsledek je následující: Nyní máme vhodně nastaveny parametry Gap Refer i rozsahy os x a y. Tato nastavení vyhovují zobrazení v grafu Bars X,Y i v grafu Polar. POZOR! Přepnete-li nyní zobrazení z grafu typu Polar zpět na typ Bars X,Y, budou rozsahy zobrazení os stále vyhovovat. V obou grafech je průběh zobrazován s nejlepším možným rozlišením. 3. Nastavení rozsahu os x a y grafu Polar při zobrazení vůle ložiska Požadujete-li, aby v grafu Polar byla zobrazena vůle ložiska (tzv. citrón), budete muset ještě jednou přestavit v grafu meze os x a y. Všechny potřebné hodnoty stanovíte přepočtem podle následujících zásad: - V konfiguraci grafu zaškrtněte pole Bearing Clearance. Zpřístupní se pole Width a Height. - Souřadnice x signálu se mění v rozsahu 0 až -15, proto jsme v předchozím kroku s rezervou nastavili Min x = -20. Do pole Width zadejte kladnou hodnotu asi dvojnásobku tohoto rozsahu včetně rezervy, tedy v našem případě Width = 40. Tím dosáhnete efektu, že citrón bude symetrický kolem osy y a kterákoli jeho polovina (levá nebo pravá) s rezervou pokryje skutečný rozsah signálu v ose x. - Do pole Max x zadejte hodnotu asi 0,6 Width, do pole Min x hodnotu -Max x, tedy v našem případě Max x = 24 a Min x = -24. Tím dosáhnete efektu, že šířka celého citrónu bude v grafu s rezervou zobrazena. - Souřadnice y se mění v rozsahu 0 až 15. Do pole Height zadejte dvojnásobek tohoto rozsahu (tentokrát bez rezervy), tedy v našem případě Height = 30. Tím dosáhnete efektu, že signál v ose y bude stoupat od 0 právě do poloviny výšky citrónu. - Do pole Max y zadejte hodnotu asi 1,2 Height, tedy v našem případě Max y = 36. Do pole Min y zadejte posunutí osy y od spodního okraje grafu. V našem případě např. Min y = -5. Tím dosáhnete efektu, že výška celého citrónu bude v grafu s rezervou zobrazena. Upozornění. Všechny hodnoty jsou počítány s ohledem na tvar citrónu. Nebude-li se Vám výsledný graf líbit, můžete změnou parametrů v konfiguraci grafu libovolně zvětšovat šířku resp. výšku citrónu a

88 v návaznosti na tuto změnu i rozsah zobrazení v ose x resp. y. Stejně tak změnou rozsahu zobrazení os x a y můžete zvětšovat vzdálenost citrónu od okrajů grafu. Při použití výše vypočtených hodnot bude výsledek následující: POZOR! Přepnete-li nyní zobrazení z grafu typu Polar zpět na typ Bars X,Y, nebudou již rozsahy zobrazení os vyhovovat (budou zbytečně velké), neboť byly zvětšeny s ohledem na zobrazení celého citrónu. Tím v obou grafech došlo ke zmenšení rozlišení zobrazovaného průběhu. Vytvoření nového grafu duplikací V některých případech je vhodné vytvořit nový graf duplikací již existujícího grafu v právě otevřeném panelu. POZOR! Duplikaci lze provést pouze v rámci téhož (právě aktivního) panelu téhož (právě otevřeného) projektu. K vytvoření nového grafu kopírováním z jiného panelu téhož projektu nebo z libovolného panelu jiného projektu použijte funkci Copy, která je popsána v následující kapitole. Postup duplikace grafu 1. Aktivujte zdrojový graf, který chcete duplikovat (na obrázku graf Aps A Na). 2. Přes volbu Graph / Duplicate spusťte jeho duplikaci. Poznámka. Menu s podobným obsahem získáte, pokud kliknete na vybraném grafu pravým tlačítkem myší. Položkou menu Duplicate spustíte duplikaci grafu, na jehož plochu jste předtím kliknuli myší.

89 Vyvolá se dialog podobný jako pro vytvoření nového grafu stejného typu. Místo implicitních hodnot je ale přednastaven na hodnoty parametrů zdrojového grafu. Pouze k jeho jménu je přidána přípona ve tvaru indexu, aby jméno nově vytvářeného grafu bylo jedinečné v rámci panelu. Nevyhovuje-li Vám přednastavené jméno, přepište je na jiné, které se dosud v panelu nevyskytuje. POZOR! Všimněte si, že je otevřen dialog pro vytvoření stejného typu grafu, jako je zdrojový graf. Tento typ nemůžete v rámci dialogu již změnit. Jinými slovy řečeno: Chcete-li vytvořit nový graf duplikací, musíte již mít v panelu vytvořen alespoň jeden graf téhož typu. 4. Nastavte ostatní parametry cílového grafu na požadované hodnoty (na obrázku výše byly přestaveny původní Graph Type na Bars a Start Type na Graph + Trends) a klikněte na OK. Cílový graf (v obrázku Aps A Na_01) se stane aktivním. Jelikož v rámci přestavování parametrů nebylo k nově vytvářenému cílovému grafu přiřazeno jiné měření (položka Name ve skupině Online Database Data Cell zůstala původní), bude cílový graf zobrazovat naměřená data téhož měření jako zdrojový graf, ale v jiném typu zobrazení. Právě pro tento případ je ideální použít duplikaci.

90 Vytvoření nového grafu kopírováním V některých případech je vhodné vytvořit nový graf kopírováním již existujícího grafu z některého jiného panelu téhož projektu nebo panelu jiného projektu. Operace je podobná duplikaci grafu, která byla popsána v předchozí kapitole s jedinou výjimkou: Zatímco duplikaci provádíte v rámci téhož panelu, kopírování naopak provádíte mezi panely téhož projektu nebo dokonce mezi panely různých projektů. POZOR! Kopírujete-li ze zdrojového projektu do jiného cílového projektu graf, může dojít ke stejným kolizním situacím, které již byly výše popsány v kapitole Vytvoření nového panelu kopírováním: - kopíruje se graf, jehož Id cílový projekt neobsahuje, - kopíruje se graf, jehož Id je v cílovém projektu přiřazeno měření jiného typu. Doporučení. Hodláte-li kopírovat více grafů mezi různými projekty, vyplatí se Vám mít současně otevřeny dvě instance aplikace Data Viewer. V jedné trvale otevřete cílový projekt, ve druhé budete otvírat zdrojové projekty resp. trvale otevřete jeden zdrojový projekt. Operace kopírování se tím výrazně urychlí. Postup dále popisuje metodu vhodnou pro kopírování jen jednoho grafu v rámci jedné spuštěné instance. Postup kopírování grafu 1. Otevřete zdrojový projekt, z něhož chcete kopírovat některý jeho graf (na obrázku Adash_BIG_new). Kopírujete-li v rámci téhož (již otevřeného) projektu, pak tento bod odpadá. 2. Ve zdrojovém projektu aktivujte panel, ze kterého chcete kopírovat graf (na obrázku Stat F1). 3. V aktivním panelu aktivujte graf, který chcete kopírovat (na obrázku Speed AB). 4. Přes volbu Graph / Copy jej uložte do schránky. Poznámka. Volbu Copy naleznete také v menu, které se zobrazí, kliknete-li pravým tlačítkem myši na zdrojový graf, který chcete kopírovat. 5. Zavřete zdrojový projekt, z něhož byl graf kopírován. 6. Otevřete cílový projekt (na obrázku DEMO_MMS), do něhož chcete graf kopírovat. 7. V cílovém projektu aktivujte panel, do něhož chcete graf kopírovat (na obrázku Statics F1). 8. Přes volbu Graph / Paste spusťte kopírování uloženého grafu ze schránky.

91 Vyvolá se dialog stejný jako pro duplikaci grafu viz předchozí kapitolu. Nastavte parametry grafu na požadované hodnoty a klikněte na OK. Zejména nasměrujte graf na správnou datovou buňku v Online DB (položka Name ve skupině Online Database Data Cell). Nový graf se stane aktivním. POZOR! Nezapomeňte nasměrovat graf na správnou datovou buňku Online DB. V opačném případě může dojít ke kolizi mezi neexistujícím nebo chybně přiřazeným Id, který byl správný pro zdrojový projekt, ale nevyhoví cílovému projektu, jak ilustrují příklady výše v kapitole Panel projektu / Vytvoření nového panelu kopírováním.

92 Data Viewer správa projektů Pod pojmem správa projektu rozumíme: - změnu nastavení konfigurace celé aplikace Data Viewer, - změnu nastavení parametrů existujícího projektu, - přidání nového panelu do projektu, - změnu nastavení parametrů existujícího panelu, - zrušení existujícího panelu, - změnu nastavení globálních parametrů všech grafů nebo všech grafů vybraného typu, - přidání nového grafu do projektu, - změnu nastavení parametrů existujícího grafu, - zrušení existujícího grafu. Pro správu projektu platí tyto zásady: - projekt může spravovat pouze přihlášený uživatel (pro nepřihlášeného uživatele jsou všechny zobrazené dialogy pro změnu parametrů needitovatelné), - správu lze provádět i na spuštěném projektu, kdy lze výsledky změny natavení okamžitě sledovat. Změna nastavení konfigurace aplikace Data Viewer Dialog pro změnu konfigurace aplikace Data Viewer vyvoláte přes volbu Help / Configuration. Ve skupině Startup nastavíte, zda má Data Viewer vždy po svém spuštění automaticky otevřít vybraný projekt. Ve skupině Drawing Quality se nastaví kvalita vykreslování grafů. Load Last Opened Project Projects List Zaškrtnete-li toto pole, otevře Data Viewer vždy po svém spuštění automaticky ten projekt, který byl naposled otevřen. Nebyl-li po instalaci dosud žádný projekt otevřen, pak Data Viewer po svém spuštění žádný projekt neotevře a první projekt musíte spustit přes volbu Project / Open viz výše kapitolu Data Viewer vizualizace dat / Projekt / Výběr a otevření projektu. Kombo nabízí seznam posledně otevřených projektů, ze kterého můžete vybrat ten, který má být automaticky otevřen vždy po spuštění aplikace Data Viewer. Vybíráte tak ze seznamu jeden privilegovaný

93 Draw Quality projekt. Aby bylo kombo aktivní, nesmí být zaškrtnuto pole Load Last Opened Project. Nebyl-li po instalaci dosud žádný projekt otevřen, pak je seznam prázdný a Data Viewer po svém spuštění žádný projekt neotevře. První projekt musíte spustit přes volbu Project / Open viz výše kapitolu Data Viewer vizualizace dat / Projekt / Výběr a otevření projektu. Vybíráte algoritmus pro vykreslování čar v grafu, tedy pro vykreslování trendů, časových záznamů a orbit. Nastavená vyšší kvalita vždy zpomalí odezvu aplikace. Po instalaci aplikace je pro konkrétní grafickou kartu a monitor počítače vždy dobré vyzkoušet, které nastavení zajistí ideální vykreslování čar. Změna nastavení parametrů projektu Dialog pro zobrazení parametrů projektu vyvoláte přes volbu Project / Configuration. Stejný dialog jste již vyplňovali při vytváření nového projektu viz výše kapitolu Projekt pro Data Viewer / Vytvoření nového projektu. Tam také naleznete detailní popis všech nastavitelných parametrů projektu.

94 POZOR! Tento dialog je needitovatelný i pro přihlášeného uživatele. Nepředpokládá se, že by bylo zapotřebí změnit některé parametry projektu po jeho vytvoření. Chcete-li přesto editovat některé parametry projektu, provedete to jako přihlášený uživatel při otvírání projektu přes volbu Project / Open. Změna nastavení parametrů panelu Nejprve aktivujte panel, jehož parametry chcete změnit (na obrázku panel Statics F1). Dialog pro změnu nastavení parametrů aktivního panelu vyvoláte přes volbu Panel / Configuration. Stejný dialog jste již vyplňovali při vytváření nového panelu viz výše kapitolu Panel projektu / Vytvoření nového panelu. Tam také naleznete detailní popis všech nastavitelných parametrů vybraného panelu. Všechny parametry nabízené v dialogu jsou pro přihlášeného uživatele editovatelné. Změna nastavení globálních parametrů grafů

95 Tuto operaci jste již provedli v rámci vytvoření nového projektu před vytvořením prvního nového grafu projektu, kdy jste změnili implicitní nastavení parametrů podle vlastních požadavků viz výše kapitolu Graf vizualizace naměřených dat / Nastavení globálních parametrů grafů. Upozornění. Změníte-li typ dosud používaného fontu, zkontrolujte, zda vyhovuje všem grafům definovaným v projektu. Data Viewer nabízí všechny fonty nalezené na Vašem počítači, ale některé z nich mohou být v aplikaci nepoužitelné. Font Arial Font MT Extra Změna nastavení parametrů grafu Nejprve aktivujte panel a na něm graf, jehož parametry chcete změnit (na obrázku panel Statics F1, graf Speed). Dialog pro změnu nastavení parametrů aktivního grafu vyvoláte přes volbu Graf / Configuration. Stejný dialog jste již vyplňovali při vytváření nového grafu viz výše kapitolu Graf vizualizace naměřených dat / Vytvoření nového grafu. Tam také naleznete detailní popis všech nastavitelných parametrů vybraného typu grafu. Všechny parametry nabízené v dialogu jsou pro přihlášeného uživatele editovatelné.

96 POZOR! Všimněte si, že podle typu vybraného grafu se otevře odpovídající dialog. Jinými slovy řečeno: U existujícího grafu již nemůžete změnit jeho typ. Můžete ale existující graf přesměrovat na jinou datovou buňku téhož typu v Online DB výběrem z komba Name ve skupině Online Database Data Cell. Poté graf bude zobrazovat data jiného měření než dosud. Poznámky. - Je-li v dialogu položka Start Type, je možno mezi uvedenými typy přepínat také dvojklikem na plochu grafu. Tímto způsobem může přepínat i nepřihlášený uživatel. - Je-li v dialogu položka Graph Type, je možno mezi uvedenými typy přepínat pouze změnou nastavení této položky v dialogu. Tuto změnu může provést pouze přihlášený uživatel.

97 Chybové stavy V této kapitole jsou popsány chybové stavy a návody, jak chybu odstranit. Chyby spuštění aplikace Tyto chyby se objeví bezprostředně po spuštění aplikace Data Viewer. Má-li aplikace nastaveno automatické otevření některého projektu, pak se po spuštění mohou objevit i chyby při otevření projektu viz následující kapitolu. Chyba licence Aplikace Data Viewer je chráněna licenčním klíčem. Bez platné licence nelze aplikaci spustit. Licence může být realizována jedním ze tří možných způsobů: 1. Uložení licence v lokálním klíči HASP, který připojíte ke svému počítači. 2. Uložení licence v adash.aky souboru, který je vázán na Váš lokální klíč HASP bez licence. Tato varianta obvykle slouží k rozšíření licence již existujícího lokálního klíče. 3. Uložení licence v adash.aky souboru, který je vázán na síťový klíč HASP, ve kterém je uložena multilicence pro současné spuštění aplikace na více počítačích. Poznámky. - Aby Data Viewer dokázal pracovat s licenčním klíčem, musí po svém startu nalézt v pracovním adresáři soubor AKSHASP.dll. Tento soubor je součástí instalace aplikace Data Viewer. - Máte-li licenci realizovanou přes adash.aky soubor, musíte tento soubor uložit do pracovního adresáře aplikace Data Viewer. Aby licence z aky souboru byla uznána, musí být buď k Vašemu počítači připojen odpovídající lokální kláč HASP, nebo v síti musí být dostupný odpovídající síťový klíč HASP. - Máte-li licenci realizovanou přes síťový HASP, musí být připojen v rámci lokální počítačové sítě k některému počítači, na kterém běží manažer síťového klíče. Pro urychlení vyhledání tohoto počítače je vhodné uložit do pracovního adresáře aplikace Data Viewer soubor nethasp.ini, ve kterém je uvedeno jméno počítače se síťovým klíčem. Soubor AKHASP.dll nenalezen Data Viewer nenaleznul ve svém pracovním adresáři soubor AKHASP.dll, který je součástí instalace. Bez tohoto souboru nelze aplikaci spustit. Vyhledejte soubor na instalačním CD a kopírujte jej do pracovního adresáře aplikace. Licenční klíč nenalezen K Vašemu počítači není připojen odpovídající lokální klíč a ani v síti nebyl nalezen odpovídající licenční klíč. - Máte-li licenci realizovanou přes lokální klíč, připojte jej ke svému počítači. - Máte-li licenci realizovanou přes síťový klíč, kontrolujte: - že v pracovním adresáři Data Viewer je uložen správný adash.aky soubor s licencí, - že síťový klíč je připojen k některému počítači v rámci sítě,

98 že tento počítač je po síti viditelný z Vašeho počítače, - že na tomto počítači je spuštěn manažer síťového klíče. Nalezený klíč neobsahuje licenci K Vašemu počítači je připojen lokální klíč, který neobsahuje licenci pro Data Viewer. V síti nebyl nalezen odpovídající síťový klíč. - Máte-li licenci realizovanou přes lokální klíč, připojte správný klíč ke svému počítači. - Máte-li licenci realizovanou přes síťový klíč, viz předchozí chybu. Nevhodný aky soubor Data Viewer naleznul ve svém pracovním adresáři adash.aky soubor, který je ale vázán na jiný lokální klíč, než je právě připojen k Vašemu počítači. V síti nebyl nalezen odpovídající síťový klíč. Řešení stejné jako u předchozí chyby. Chyby otevření projektu Tyto chyby mohou nastat v okamžiku otvírání vybraného projektu. Pokud má Data Viewer nastaveno automatické spuštění některého projektu, pak se taková chyba může objevit bezprostředně po startu aplikace Data Viewer. Chyba připojení k Online DB K vybranému projektu DEMO_MMS patří Online DB se jménem DEMO_MMS_online. Data Viewer se pokusil k databázi připojit, ale připojení selhalo. Možné příčiny jsou následující: 1. SQL server neběží. Kontrolujte, zda SQL servere je spuštěn. 2. Chyba lokální počítačové sítě - SQL server není z Vašeho počítače viditelný. Kontrolujte, zda se ze svého počítače můžete připojit na SQL server. 3. Na SQL serveru není nalezena odpovídající databáze. Vytvoření prázdné Online DB na SQL serveru se provádí přes aplikaci Project Setup. Současně vzniká též ODBC zdroj, ale pouze na počítači, kde je instalován Project Setup (Data Viewer si chybějící ODBC zdroj vytvoří sám). Kontrolujte, zda na SQL serveru naleznete hledanou databázi.

99 Online DB je prázdná Přes aplikaci Project Setup byla na SQL serveru vytvořena prázdná Online DB, ale dosud nebyla spuštěna služba Data Loader, která v Online DB vytváří datové buňky. Spusťte Data Loader a vyčkejte cca 5 minut, než služba vytvoří datové buňky a začne do nich přenášet naměřená data. Poté opakujte otevření projektu pro Data Viewer.

100 Úroveň 3

101 Konfigurační soubor aplikace Data Viewer Konfigurační soubor aplikace Data Viewer naleznete ve stejném adresáři, do kterého jste nainstalovali aplikaci Data Viewer viz výše kapitolu Instalace Data Viewer. Konfigurační soubor má označení DataViewer.cfg. Jedná se o textový soubor. K modifikaci jeho obsahu lze použít běžný textový editor, např. Notepad. Konfigurační soubor založí na Vašem počítači aplikace Data Viewer po svém prvním spuštění. Uloží do něj některá aktuální nastavení a ostatní parametry přednastaví na implicitní hodnoty. Většinu parametrů souboru udržuje aplikace sama, některé parametry přestavíte přes uživatelské rozhraní aplikace, ale některé parametry jsou aplikací pouze přednastaveny na implicitní hodnoty a dále mohou být modifikovány jen v textovém editoru zkušeným uživatelem. Právě popis těchto parametrů naleznete v této kapitole. POZOR! Pokud vymažete z adresáře konfigurační soubor, Data Viewer po svém spuštění vytvoří nový, ale se standardním přednastavením parametrů. Pokud některé parametry byly v původním konfiguračním souboru přestaveny, jejich hodnoty jsou ztraceny a musíte editaci opakovat. Struktura konfiguračního souboru Konfigurační soubor je rozdělen na sekce, každá sekce obsahuje řadu parametrů. Následuje příklad obsahu konfiguračního souboru: [Application] Maximized=False Height=724 Width=816 Left=168 Top=55 LogoutTimeout= MeasOnLoad=True Password=ASD258 Find Path= [Graph sizes] small=200 medium=220 large=240 xlarge=260 [Trend sizes] short=1 middle=1.25 long=1.5 xlong=2 [Startup] LoadLastOpenedProject=False LoadProjectFileAtStartup= [RecentProjects] file2=c:\program Files\Adash\MMS6850\dtb\dtb.dvi file1=\\mms\mms6850\adash_big_new\adash_big_new.dvi file0=c:\program Files\Adash\MMS6850\DEMO_MMS\DEMO_MMS.dvi

102 Sekce začíná svým jménem, které je uzavřeno v hranatých závorkách. Na dalších řádcích jsou postupně uvedeny jednotlivé parametry této sekce, vždy jeden parametr na řádek. Sekce končí nalezením nového jména sekce nebo dosažením konce konfiguračního souboru. Parametr sekce začíná svým jménem, za kterým následuje znak = a nakonec je uvedena hodnota parametru. Parametr může být jeden z možných typů: - číselný long=1.5 - celočíselný Left=168 - logický Maximized=False - textový file0=c:\program Files\Adash\MMS6850\DEMO_MMS\DEMO_MMS.dvi Sekce [Application] Parametry, které zde nejsou popsány, si průběžně udržuje aplikace sama a neměli byste je měnit. Parametr LogoutTimeOut Parametr definuje čas nečinnosti přihlášeného uživatele v editačním módu viz níže popis parametru Password. Hodnota se udává v milisekundách a standardní velikost je ms = 30 minut. Není-li během této doby vyvolán žádný uživatelský dialog, předpokládá se, že uživatel ukončil práci v editačním módu, ale zapomněl se odhlásit. Proto se provede automatické odhlášení, tedy ukončení editačního módu. POZOR! Prováděné změny pouze poloh grafů na obrazovce pomocí myši nebo šipek na klávesnici nerestartují nový odpočet. Nový odpočet je restartován pouze vyvoláním některého dialogu. Parametr Password V tomto parametru je uvedeno přihlašovací heslo uživatele, který smí editovat projekt. Standardně se jedná o heslo ASD258. Editací parametru lze toto heslo změnit na jiné. Heslo není tajné a jeho prvotním cílem není zabránit nepovolanému uživateli editovat projekt. Hlavním cílem je, aby si uživatel při přihlašování uvědomil, že Data Viewer přechází do editačniho režimu s těmito důsledky: - veškeré posuny grafů po obrazovce (i provedené neúmyslně!) se operací Save uloží trvale do projektu, - veškeré, třeba jen zkušební!, změny konfigurací projektu, panelů a grafů se operací Save uloží trvale do projektu. Nechtěné změny uložené do projektu je nutno pracně vyhledávat a přes dialogy v projektu opravovat, proto je nanejvýš vhodné být v editačním módu opatrný. Přihlášený uživatel by se po skončení úprav projektu neměl zapomenout opět odhlásit. Parametr MeasOnLoad Tento parametr udává, zda se po otevření projektu má automaticky spustit načítání a vizualizace naměřených dat z Online DB. Standardně je parametr nastaven na hodnotu True a po otevření projektu není třeba spouštět načítání jeho dat. True Otevřete-li projekt, automaticky se spustí i načítání a vizualizace naměřených dat z Online DB.

103 False Otevřete-li projekt, zobrazí se prázdné grafy a musíte ručně spustit načítání a vizualizaci naměřených dat viz výše kapitolu Data Viewer vizualizace dat / Spuštění a zastavení vizualizace dat. Sekce [Graph sizes] Parametry uvedené v této sekci umožňují změnit standardní hodnotu charakteristického rozměru každé nabízené velikosti grafu. Postup je podrobně popsán dále v kapitole Změna standardních rozměrů grafů. Sekce [Trend sizes] Parametry uvedené v této sekci umožňují změnit standardní hodnotu koeficientu pro každou nabízenou délku prodloužení grafu. Postup je podrobně popsán dále v kapitole Změna standardních rozměrů grafů. Sekce [Startup] Parametry uvedené v této sekci nejsou dále popisovány, neboť jsou přestavitelné přes dialog aplikace a není důvod je přestavovat zde. Sekce [RecentProjects] Parametry uvedené v této sekci nejsou dále popisovány, neboť jsou průběžně udržovány aplikací a není důvod je přestavovat zde.

104 Algoritmus přepočtu jednotek V této kapitole detailně objasníme, jak Data Viewer zpracovává parametr zadaný v poli Coef při přepočtu zvolené jednotky zadané v poli Unit viz výše kapitolu Graf vizualizace naměřených dat / Jednotka a její koeficient přepočtu parametry Unit a Coef. 1. OPC server nabízí naměřená data vybraného měření v jednotce, kterou označíme Unit OPC. Tato jednotka je načtena z ldi souboru, v dialogu pro vytvoření nového grafu je uvedena v poli Unit skupiny Online Database Data Cell a není zde editovatelná. 2. Data Loader tato naměřená data uloží do Online DB v jednotce, kterou označíme Unit ODB. Tato jednotka není v žádném dialogu uvedena. Pro běžná měření ji naleznete v tabulkách uvedených výše v kapitole Graf vizualizace naměřených dat / Jednotka a její koeficient přepočtu parametry Unit a Coef. 3. Přepočtový koeficient z Unit OPC na Unit ODB označíme Coef OPC. Tento koeficient je v dialogu pro vytvoření nového grafu uveden v poli Coef skupiny Online Database Data Cell a není zde editovatelný. Přepočet se provádí podle vztahu Data [Unit OPC ] = Data [Unit ODB ] x Coef OPC. Všimněte si, že z jednotky uvedené v poli Unit a z hodnoty koeficientu uvedené v poli Coef (obojí ve skupině Online Database Data Cell) lze odvodit jednotku, ve které Data Loader ukládá data do Online DB. 4. Naměřená data se mají v grafu zobrazit v jednotce, kterou označíme Unit DV. Tato jednotka je v dialogu pro vytvoření nového grafu uvedena v poli Unit skupiny Graph a je zde editovatelná. 5. Přepočtový koeficient z Unit ODB na Unit DV označíme Coef DV. Tento koeficient je v dialogu pro vytvoření nového grafu uveden v poli Coef skupiny Graph a je zde editovatelný. Přepočet se provádí podle vztahu Data [Unit DV ] = Data [Unit ODB ] x Coef DV. 6. Z výše uvedených vztahů lze stanovit: Data [Unit ODB ] = Data [Unit OPC ] / Coef OPC = Data [Unit DV ] / Coef DV. Hledaný Coef DV má velikost: Coef DV = Coef OPC x (Data [Unit DV ] / Data [Unit OPC ]). Poznámka. Všimněte si, že pro stejné jednotky Unit DV = Unit OPC je Coef DV = Coef OPC. Je-li Coef OPC různý od 1 (tedy Data Loader ukládá data v jiné jednotce, než je Unit OPC ), pak se pro stejné jednotky nenastavuje jednotkový přepočtový koeficient Coef. Příklad. OPC server nabízí naměřená data vybraného měření v jednotce mm. a. Naměřená data mají být zobrazena v grafu ve stejné jednotce. b. Naměřená data mají být zobrazena v grafu v jednotce mil (1 mil = 25,4 µm = 0,0254 mm). ad a. Jelikož jsou jednotky OPC serveru i grafu stejné, ponecháme hodnotu koeficientu, kterou implicitně nastavil Data Viewer. Proč ale není pro stejné jednotky mm hodnota Coef = 1? Ve skupině Online Database Data Cell je v poli Unit uvedena jednotka Unit OPC = mm a v poli Coef je uvedena hodnota Coef OPC = Z toho je zřejmé, že Data Loader bude ukládat data do Online DB v jednotce 1000x větší, než je mm, tedy Unit ODB = m. A právě to způsobí, že hledaný přepočtový koeficient Coef má hodnotu: Coef DV = Coef OPC x (Data[Unit DV ] / Data[Unit OPC ]) = x (Data[mm] / Data[mm]) = x 1 = 1000.

105 ad b. Jelikož jsou jednotky OPC serveru a grafu různé, musíme do pole Unit vepsat text mil a poté nastavit správnou hodnotu přepočtového koeficientu. V praxi bychom jej nepočítali, ale vybrali jej z komba Coef, neboť tento koeficient mm -> mil je v jeho nabídce. Ve skupině Online Database Data Cell je v poli Unit uvedena jednotka Unit OPC = mm a v poli Coef je uvedena hodnota Coef OPC = Z toho je zřejmé, že Data Loader bude ukládat data do Online DB v jednotce 1000x větší, než je mm, tedy Unit ODB = m. Hledaný přepočtový koeficient Coef má hodnotu: Coef DV = Coef OPC x (Data[Unit DV ] / Data[Unit OPC ]) = x (Data[mil] / Data[mm]) = = x (1 / 0,0254) = 1000 x 39,37 =

106 ODBC zdroj Online DB Aplikace Data Viewer přistupuje k Online DB přes ODBC zdroj. Jeho vytvoření, existence a případná údržba jsou pro běžného uživatele k práci s aplikací nepotřebné a nemusí se o ně zajímat. Potřeba porozumět ODBC zdroji nastává v okamžiku problémů s Online DB nebo po přemístění Online DB na jiný SQL server. V následujících kapitolách se předpokládá, že uživatel ví, co je to ODBC zdroj, jak vyvolat správce ODBC zdrojů a jak s ním pracovat. V systému Windows XP se vyvolá přes volbu Start / Nastavení / Ovládací panely / Nástroje pro správu / Datové zdroje (ODBC). Informace potřebné pro práci s ODBC zdrojem Všechny informace potřebné pro práci s Online DB a s jejím ODBC zdrojem naleznete v dmi souboru příslušného hlavního projektu monitorovacího systému MMS 6850, a to v jeho sekci označené [OnlineDB]. Pro ilustraci je uveden výpis z projektu se jménem DEMO_MMS): [OnlineDB] Name=DEMO_MMS_online Server=mms UserName=sa Password=adash DbAlternativePath=e:\SQL.db LogAlternativePath=c:\SQL.log Jméno ODBC zdroje Každý ODBC zdroj musí mít své jméno a v dmi souboru je naleznete pod parametrem Name. V rámci celého monitorovacího systému MMS 6850 včetně aplikace Data Viewer platí, že ODBC zdroj Online DB je tvořen jménem projektu a příponou _online. Pro projekt se jménem DEMO_MMS se ODBC zdroj Online DB musí jmenovat DEMO_MMS_online. Jméno databáze Jméno Online DB na SQL serveru musí být stejné jako jméno ODBC zdroje (viz výše), tedy v dmi souboru je opět naleznete pod parametrem Name. Instance SQL serveru Určuje, na které instanci SQL serveru je Online DB uložena, a v dmi souboru ji naleznete pod parametrem Server. Jméno uživatele Přístupové heslo Určuje, pod jakým uživatelským jménem se Data Viewer k SQL serveru přihlašuje, a v dmi souboru je naleznete pod parametrem UserName. Určuje, pod jakým uživatelským heslem se Data Viewer k SQL serveru přihlašuje, a v dmi souboru je naleznete pod parametrem Password. Znáte-li výše uvedené informace, můžete vytvořit ručně ODBC zdroj pro Online DB na libovolném počítači, nebo můžete již existující ODBC zdroj modifikovat podle aktuálního stavu.

107 Umístění ODBC zdroje Na Vašem počítači existují dva typy ODBC zdrojů: 1. Uživatelské DSN. Jsou viditelné pouze pro jednoho přihlášeného uživatele, který je vytvořil. 2. Systémové DSN. Jsou viditelné pro každého přihlášeného uživatele i pro služby, které běží bez přihlášeného uživatele. Veškeré ODBC zdroje monitorovacího systému MMS 6850 musí být přístupné službám Data Loader a Data Admin, proto jsou vždy umístěny v seznamu Systémové DSN. Tam také hledejte ODBC zdroj pro Online DB. Vytvoření ODBC zdroje Uživatel aplikace Data Viewer při jejím běžném provozování nikdy ručně nevytváří ODBC zdroj pro Online DB. Vytvoření ODBC zdroje při provozování projektu MMS 6850 Je-li na Vašem počítači provozován projekt monitorovacího systému MMS 6850, pak se ODBC zdroj pro Online DB vytvoří na Vašem počítači současně s vytvářením nové Online DB (obvykle pouze při vytváření nového projektu), a to kliknutím na tlačítko Create v aplikaci Project Setup. Na SQL serveru se vytvoří nová prázdná Online DB a současně se pro ni vytvoří na Vašem počítači odpovídající ODBC zdroj. Vytvoření ODBC zdroje při provozování pouze aplikace Data Viewer Není-li na Vašem počítači provozován projekt MMS 6850 a ODBC zdroj pro Online DB některého projektu dosud neexistuje, pak se vytvoří na Vašem počítači automaticky po otevření vybraného projektu v aplikaci Data Viewer. Nenalezne-li Data Viewer po otevření kteréhokoli projektu na Vašem počítači potřebný ODBC zdroj, vytvoří jej podle parametrů uvedených v dmi souboru, aniž by Vás obtěžoval jakýmkoli hlášením. Změny nastavení ODBC zdroje Jak bylo ukázáno v předchozích kapitolách, uživatel aplikace Data Viewer běžně sám ručně nevytváří nový ODBC zdroj pro Online DB. Pouze při přemístění Online DB na jiný SQL server je nutno dosud používaný ODBC zdroj na Vašem počítači modifikovat. Modifikujete-li ODBC zdroj pro Online DB, je třeba dodržet tyto zásady: 1. Jméno ODBC zdroje a jméno Online DB se nikdy nemodifikují, neboť obě jména jsou odvozena ze jména vybraného projektu viz výše podkapitolu Informace potřebné pro práci s ODBC zdrojem. 2. Instanci SQL serveru, uživatelské jméno a přihlašovací heslo modifikujte podle aktuálního nastavení v dmi souboru hlavního projektu MMS 6850 viz výše podkapitolu Informace potřebné pro práci s ODBC zdrojem. Uvědomte si, že pokud ODBC zdroj pro Online DB již na Vašem počítači existuje, pak jej aplikace Data Viewer respektuje a nekontroluje, zda jméno databáze, nastavení instance SQL serveru,

108 uživatelské jméno a přihlašovací heslo jsou v ODBC zdroji uvedeny správně. Je věcí uživatele, aby si korektnost údajů v ODBC zdroji ohlídal. Bezpečná metoda modifikace ODBC zdroje Jak bylo uvedeno výše, nenalezne-li Data Viewer po otevření projektu na Vašem počítači ODBC zdroj pro Online DB, vytvoří jej sám podle parametrů nalezených pro vybraný projekt v dmi souboru hlavního projektu MMS Uživatel aplikace Data Viewer neudržuje hlavní projekt MMS 6850, to je povinností provozovatele monitorovacího systému. Uživatel aplikace Data Viewer spoléhá, že v dmi souboru jsou uvedeny korektní údaje a pokud je třeba ODBC zdroj modifikovat, bude na to upozorněn provozovatelem monitorovacího systému MMS Je-li potřeba modifikovat ODBC zdroj na Vašem počítači podle změněných parametrů uvedených v dmi souboru, provedete to nejsnáze a zcela spolehlivě metodou: 1. Starý ODBC zdroj pro vybraný projekt na svém počítači smažte. 2. Spusťte aplikaci Data Viewer. 3. Otevřete projekt, pro který jste smazali ODBC zdroj. 4. Data Viewer sám vytvoří nový korektní ODBC zdroj.

109 Změna SQL serveru, nové umístění Online DB Data Viewer vizualizuje data uložená službou Data Loader do Online DB. Jméno Online databázi a jejímu ODBC zdroji přidělí aplikace Project Setup při vytváření nového projektu služby Data Loader a toto jméno odvodí ze jména projektu. Proto nelze pro existující projekt jméno Online DB měnit - viz výše kapitolu ODBC zdroj Online DB. Pro existující projekt lze přemístit Online DB na jiný SQL server. Provozovatel monitorovacího systému MMS 6850 musí provést příslušné změny v projektu služby Data Loader. Jak to má provést, je popsáno v uživatelském manuálu MMS Uživatele aplikace Data Viewer tento problém nezajímá. On pouze předpokládá, že potřebné změny byly již provedeny, Data Loader ukládá data do nově umístěné Online DB a zbývá jen přesměrovat dosavadní projekt aplikace Data Viewer na tuto Online DB. Jak to má provést, bude popsáno dále na konkrétním příkladě. Abyste příkladu porozuměli, seznamte se nejprve s obsahem výše uvedené kapitoly ODBC zdroj Online DB. Příklad Pro projekt se jménem DEMO_MMS byla Online DB přemístěna z jedné instance SQL serveru na jinou. Jak se změna projeví Je-li uživatel aplikace Data Viewer upozorněn provozovatelem monitorovacího systému, že Online DB byla přemístěna na jiný SQL server, stačí pouze přesměrovat stávající ODBC zdroj na nový SQL server. Není-li upozorněn, projeví se přemístění Online DB jedním ze dvou možných způsobů: 1. Byla-li původní Online DB na SQL serveru smazaná, ukazuje ODBC zdroj na již neexistující databázi. Po otevření projektu se objeví hlášení: 2. Byla-li původní Online DB na SQL serveru zachovaná, ukazuje ODBC zdroj na starou Online DB, do které již Data Loader neukládá žádná nová naměřená data. Po otevření projektu se zobrazí grafy s naposled uloženými starými daty a grafy se neobnovují, jsou mrtvé. Po vyčerpání časové prodlevy čekání na nová data se ve všech grafech projektu objeví hlášení No data. Jelikož se po každém otevření projektu objeví tatáž stará data, je zřejmé, že se do Online DB žádná nová data neukládají.

110 Přesměrování ODBC zdroje Přesměrování ODBC zdroje provedete způsobem popsaným výše v kapitole Bezpečná metoda modifikace ODBC zdroje. 1. Jediný údaj, který potřebujete znát, je jméno projektu, v našem případě DEMO_MMS. Přidáním přípony _online z něj odvodíte jméno Online DB a jejího ODBC zdroje, v našem případě DEMO_MMS_online. 2. Spusťte správce ODBC zdrojů, pro Windows XP přes volbu Start / Nastavení / Ovládací panely / Nástroje pro správu / Datové zdroje (ODBC). Klikněte na Systémové DSN a v seznamu najděte hledaný ODBC zdroj. 3. Klikněte na tlačítko Odebrat a ODBC zdroj ze svého počítače odstraníte. 4. Spusťte Data Viewer a otevřete projekt, v našem případě DEMO_MMS. 5. Data Viewer sám vytvoří nový ODBC zdroj a začne zobrazovat data z nové Online DB.
