1 CHYTRÉ VYHODNOCOVÁNÍ ODCHYLEK NA STŘÍDAČÍCH Stop zbytečným servisním výjezdům Solární energie a akumulace, Praha

2 PHOTON ENERGY GROUP Mezinárodní solární společnost s českými kořeny Založena 2008 v Praze, sídlo v Amsterdamu. Akcie firmy obchodované na burzách ve Varšavě (NewConnect) a Praze (Free Market). 2

3 OBSAH Co je to chytrá odchylka? Jak nastavit limity hodnocení odchylky? Jak odhalit pokles výkonu menší než 15%? Jak identifikovat a vyhodnotit stíny na FVE? Predikce a prevence poruch Vyhodnocení výroby meziročně 3

4 Co je chytrá odchylka? 4

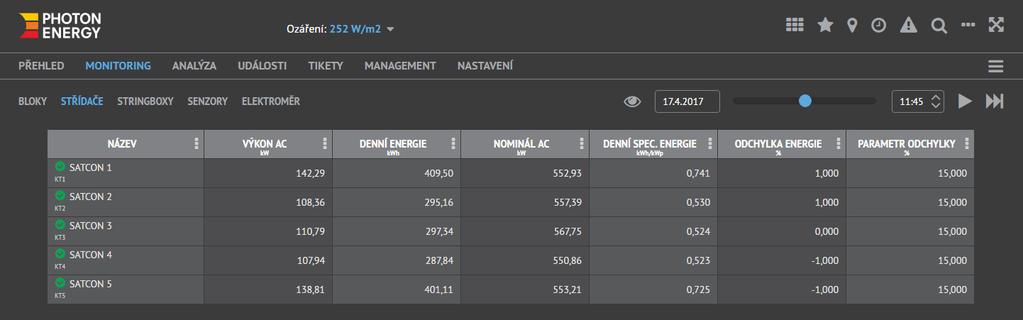

5 Co je chytrá odchylka? Výkon na střídači se porovnává s očištěným průměrem o následující hodnoty extrémní hodnoty chybné stavové hodnoty hodnoty servisovaných střídačů 5

6 Co je chytrá odchylka? Výkon na střídači se porovnává s očištěným průměrem na střídačích v relevantních blocích se stejnou technologií se stejným zastíněním se stejnou technologií tj. účinností panelů s obdobnou degradací panelů stejným předpokládaným znečištěním 6

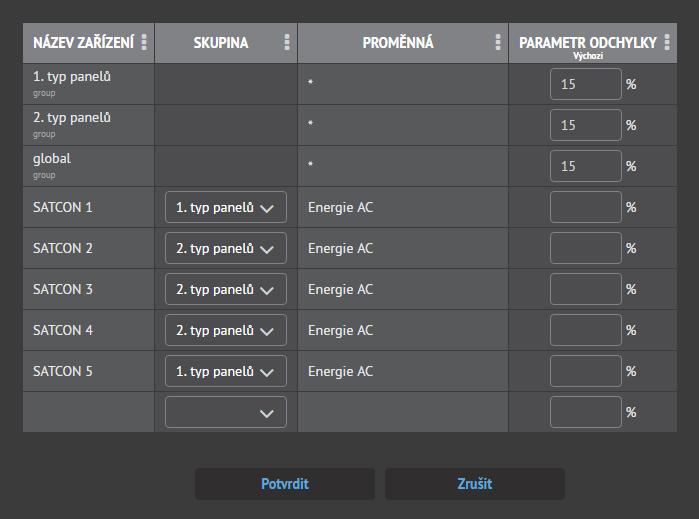

7 Jak nastavit limity vyhodnocení odchylky? Výše limitů by měla zohlednit: nesourodost nominálních výkonů střídačů přesnost měření na střídačích technologické ohmické ztráty (např. dlouhé kabelové vedení od střídače ke stringu apod.) stíny na elektrárně v průběhu roku 7

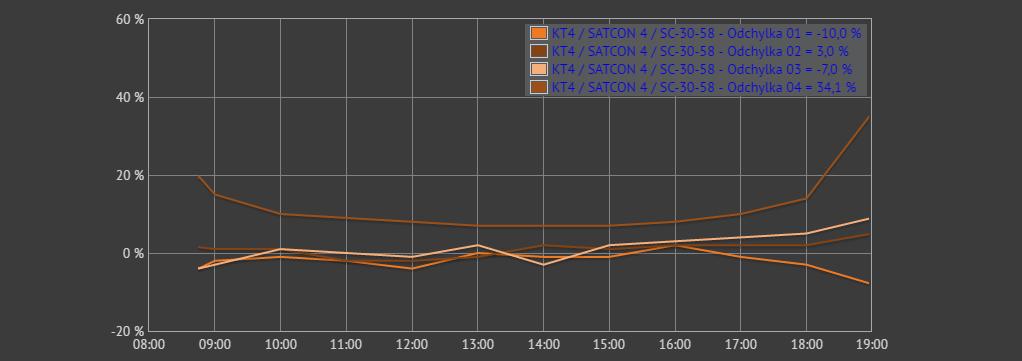

8 Jak nastavit limity vyhodnocení odchylky? Plusové typy odchylek: méně časté, z podstaty technologie stejně jako záporné ovlivňují průměr jejich vlivem se musí zvyšovat tolerance Adaptabilní vyhodnocování: vyhodnocení trendů odchylek systém sám navrhne korekce, pokud na dané části nebyl prováděn servis po autorizaci jsou tyto odchylky zavedeny 8

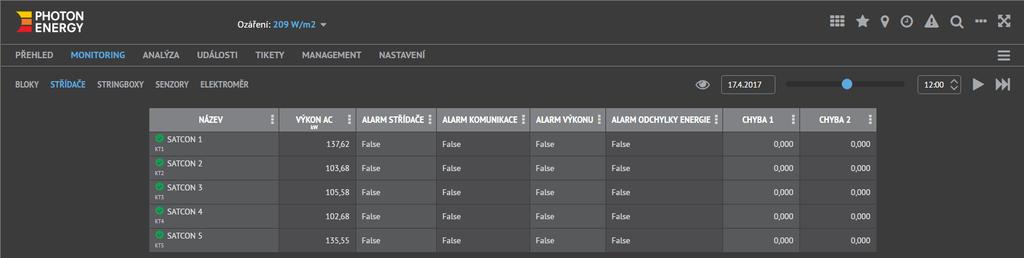

9 Jak nastavit limity vyhodnocení odchylky? Inteligentní nastavení alarm serveru zohledňuje minimální čas běhu vyhlásí výstrahu, pokud střídač nevyrábí více než minimální čas faktory zahájení výroby vyhlásí výstrahu, pokud střídač do určité hodiny/hodnoty osvitu nezačne vyrábět opakované vyhodnocení alarmu do určité doby nebo po pominutí blokovacích podmínek 9

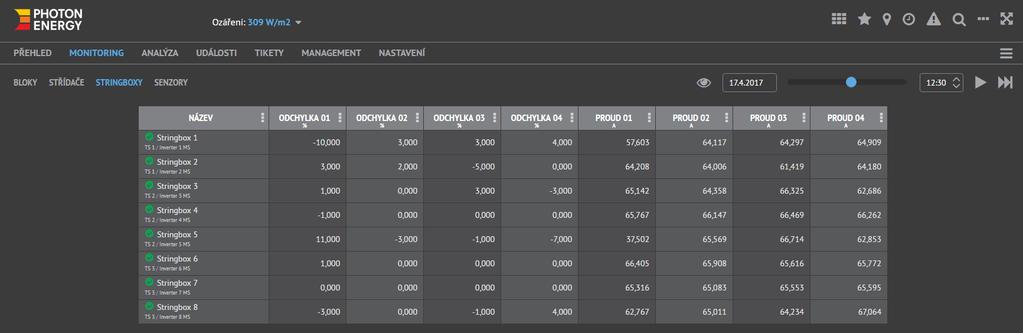

10 Jak odhalit pokles výkonu menší než 15 %? Centrální střídače: bez stringového měření bez jednotky SMU: porovnávání jednotlivých vstupů na střídači, není možné rozlišit výpadek 0-6 stringů s jednotkou SMU: je možné identifikovat výpadek každého stringu se stringovým monitoringem: je možné identifikovat výpadek každého stringu Decentrální střídače: standardní rozeznatelná odchylka 15 % 10

11 Jak odhalit pokles výkonu menší než 15 %? Možnosti snížení limitu odchylky: na základě analýzy dlouhodobých odchylek nominálních výkonů na základě měření stínů 11

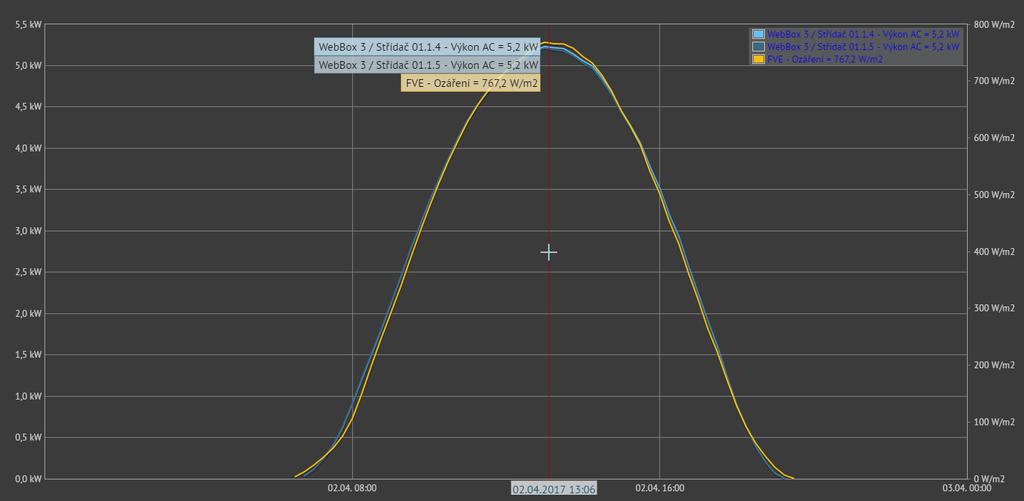

12 Jak identifikovat a vyhodnotit stíny na FVE? Stíny má smysl vyhodnocovat v průběhu dne: dopoledne, špička, odpoledne v průběhu roku: v měsíční periodicitě 12

13 Jak minimalizovat servisní výjezdy na FVE? Predikce poruch kopíruje vyhodnocovací mechanismus na úrovni střídačů, kontrola mechanismu, odhalení chyb s časovým předstihem (defaultně nastavená nízká hodnota maximálního napětí) Diagnostika systémových chyb optimalizace alarmů a tvorba rozhodovacích stromů Diagnostika skrytých chybových stavů výpadky stringů, snížení výroby Analýza trendů a změny stavů degradace panelů, znečištění, hot spoty 13

14 Predikce a prevence poruch Vyhodnocování vývoje veličin v rámci 1 střídače (nejen střídače mezi sebou) Vyhodnocování široké škály veličin a jejich závislostí (nejen aktuálního výkonu, denní energie) Proměnná kategorie Sledování maximální výkonu U,I na DC straně Účinnost střídače Teplota Delta U na DC, případně delta I RISO, počty startů Způsob vyhodnocení kdy střídač pracuje na maximum, jak dlouho, snížení životnosti střídače maximál. a minimál. napětí a proud na DC, překročení mezní hodnoty porovnávání vstupního a výstupního výkonu (případně proud) sledování zvýšené teploty, minimál. teploty v případě zimy rozdíl napětí na předem definovaných strinzích max ve výši delta U sledování chování veličin a v případě odchylek včasný servisní zásah 14

15 Počet zápalů CHYTRÝ MONITORING Predikce a prevence poruch Vývoj teploty v závislosti na výrobě důsledkem může být přehřívání střídače Změny izolačního odporu v čase symptom vlhkosti na kabeláži, v konektoru Počet zápalů střídače ve velkém počtu ovlivňují životnost střídače INV3 INV 2 INV 1 Datum 15

16 Diagnostika systémových chyb Carpet graf odhalení a ilustrace chybových stavů střídačů v průběhu roku. Analýza umožňuje identifikovat, které střídače vykazují chyby, významnost těchto chyb, frekvenci a délku trvání chyby 16

17 Diagnostika skrytých chybových stavů Graf zobrazuje denní odchylku proudu jednoho střídače od správného průběhu proudu, zaznamenáno v průběhu jednoho měsíce. Analýza pro diagnostiku chyb: poškozený nebo znečištěný panel, stín, vypadlý string, špatné stringování panelů 17

18 Výkon FVE [kw] Ozáření [W/m2] CHYTRÝ MONITORING Analýza trendů výroby a změny stavů Standardní postup meziročního vyhodnocení: vyhodnocují se maxima pro každý kvartál a rok Provedená regrese dat s vysokou přesností odpovídají degradaci celé elektrárny data je nutné očistit o jiné vlivy snižující výkon vyhodnocovat výrobu oblastně Hladina ozáření 950 W/m Vývoj degradačního poměru: skokový pokles cca 5% ukazuje např. na zašpinění panelů v důsledku sezonní práce postupný pokles degradačního poměru: vlivem zastínění v důsledku např. růstu trávy, zašpinění panelů, tvorby výraznějších hotspotů opět má smysl vyhodnocovat výrobu i oblastně Výkon pokles výkonu o -0,35 % pa. Ozáření
