8 kroků evohome základní nastavení systému

Transkript

1 8 kroků evohome základní nastavení systému

2 Zónový systém evohome A) otopná tělesa B) podlahové vytápění HCE80 HR92 DTS92 C) zónové ventily MT4 D) směšovací ventily HM80 DTS92 Řízení kotle BDR91 MT4 Řízení TUV zdroj tepla X) kombinace ABCD BDR91

3 OBSAH Postup nastavení a uvedení do provozu v 8 krocích : 1. Nechte před oživováním systému nabíjet řídící jednotku EvoTouch v konzoli, asi 2 hod 2. Namontujte a připojte jednotlivé prvky systému (regulátor podlahového vytápění, anténu a termopohony u rozdělovače, snímače / ovladače na zeď, montážní adaptéry hlavic na ventily radiátorů, spínací jednotku zdroje tepla ) 3. Nastavte na EvoTouch správné datum a čas, odmítněte možnost využití pomocníka s nastavením 4. Nastavte spořič displeje EvoTouch na 30 minut 5. Založte v EvoTouch jednotlivé místnosti (jejich názvy) v sekci ZÓNY 6. Nakonfigurujte v EvoTouch aplikace jednotlivých místností definujte typ vytápění, spárujte akční členy a snímače teploty, nastavte parametry pro každou místnost 7. Nastavte na EvoTouch systémové parametry, a je-li ovládán kotel, napárujte spínací jednotku 8. Zkontrolujte, zda jsou všechny prvky systému správně spárovány a nastavte na EvoTouch časové programy pro jednotlivé místnosti společně s uživatelem systému Po instalaci a nastavení seznamte uživatele s funkcemi systému, jeho ovládáním a možnostmi uživatelského nastavení

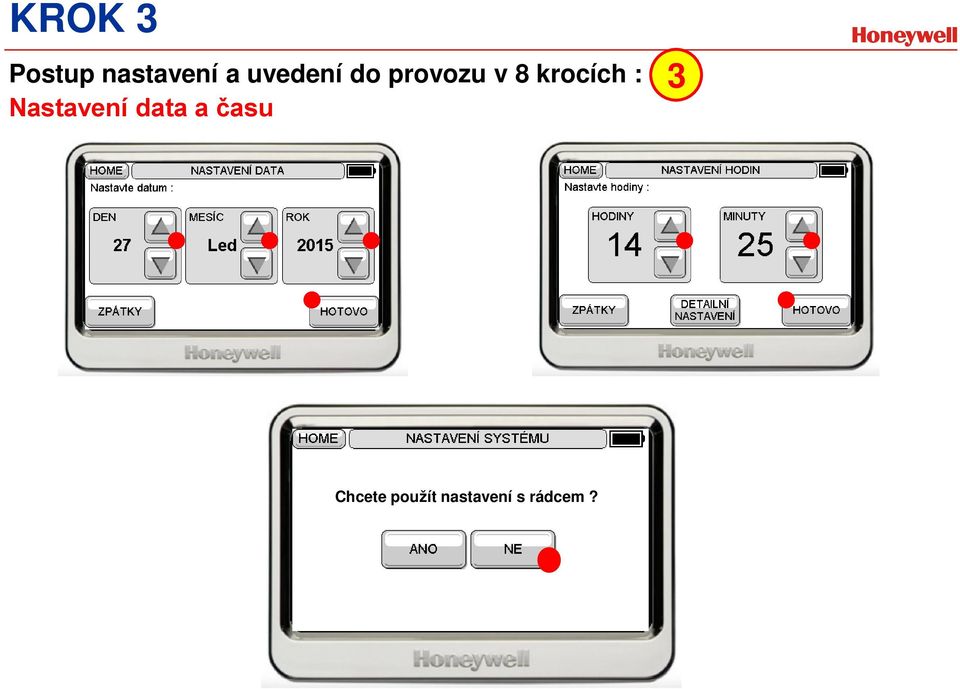

4 KROK 3 Postup nastavení a uvedení do provozu v 8 krocích : 3 Nastavení data a času Chcete použít nastavení s rádcem?

5 KROK 4 Postup nastavení a uvedení do provozu v 8 krocích : 4 Nastavení spořiče

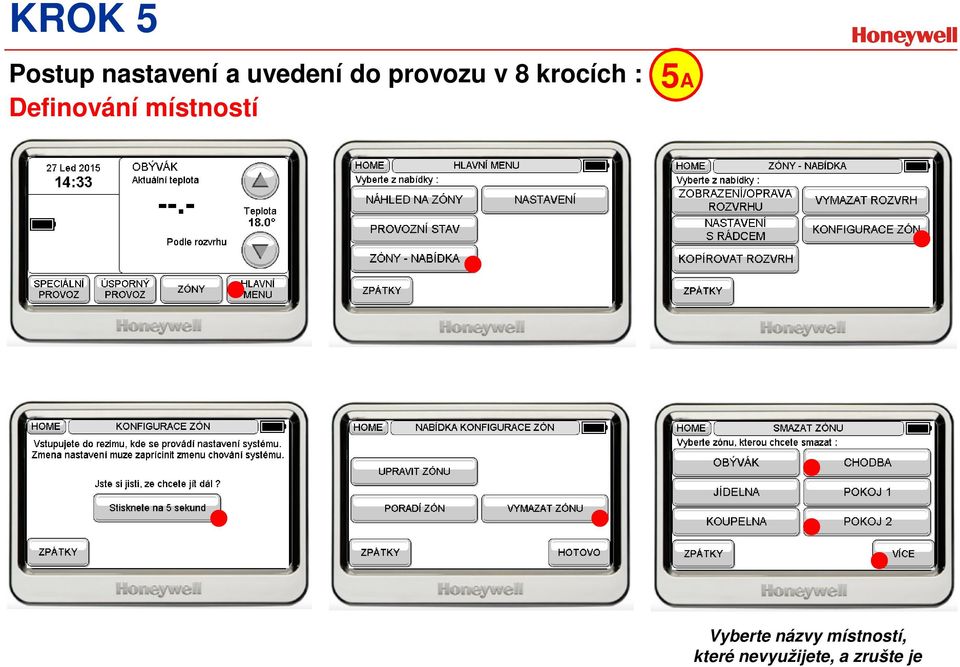

6 KROK 5 Postup nastavení a uvedení do provozu v 8 krocích : 5A Definování místností Vyberte názvy místností, které nevyužijete, a zrušte je

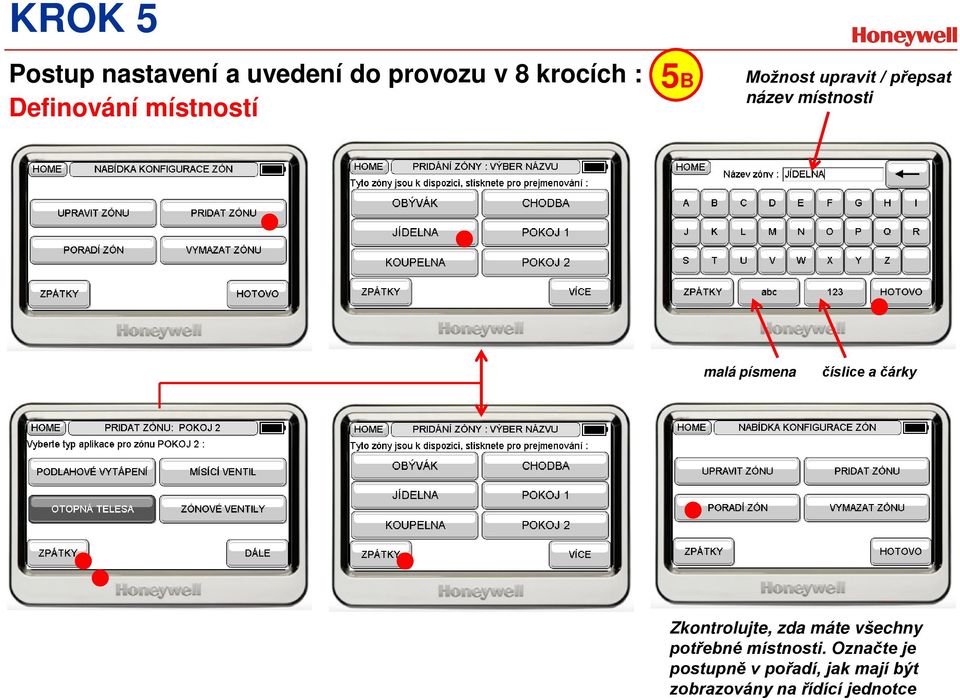

7 KROK 5 Postup nastavení a uvedení do provozu v 8 krocích : 5B Definování místností Možnost upravit / přepsat název místnosti malá písmena číslice a čárky Zkontrolujte, zda máte všechny potřebné místnosti. Označte je postupně v pořadí, jak mají být zobrazovány na řídící jednotce

8 KROK 6 Postup nastavení a uvedení do provozu v 8 krocích : Konfigurace aplikací a párování prvků 6A Podržte 10 sekund Vyberte odpovídající aplikaci a napárujte akční člen (pohon) podle manuálu HOTOVO

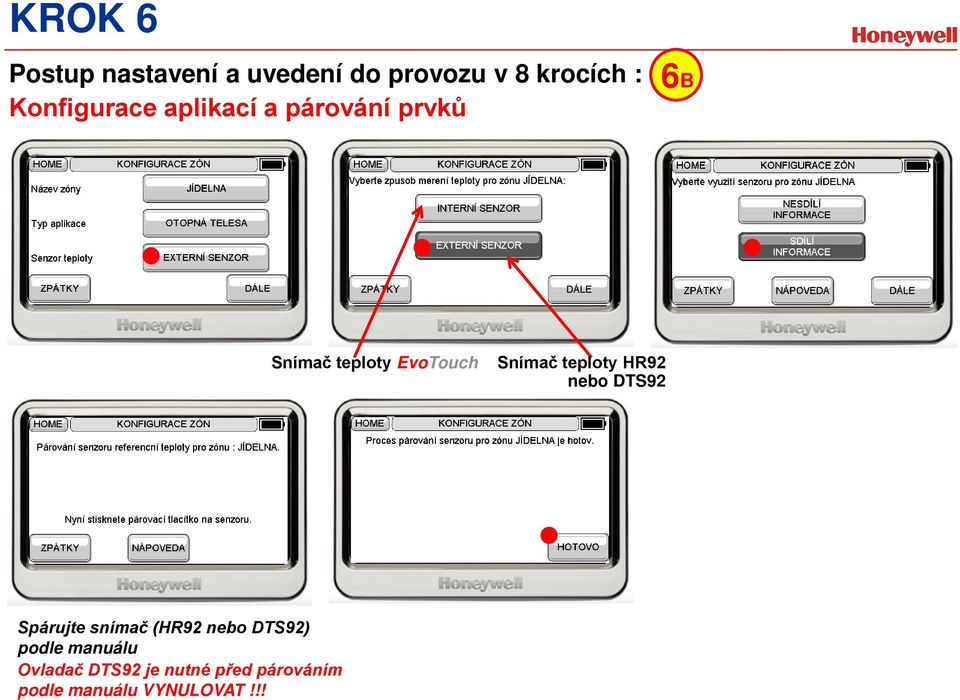

9 KROK 6 Postup nastavení a uvedení do provozu v 8 krocích : Konfigurace aplikací a párování prvků 6B Snímač teploty EvoTouch Snímač teploty HR92 nebo DTS92 Spárujte snímač (HR92 nebo DTS92) podle manuálu Ovladač DTS92 je nutné před párováním podle manuálu VYNULOVAT!!!

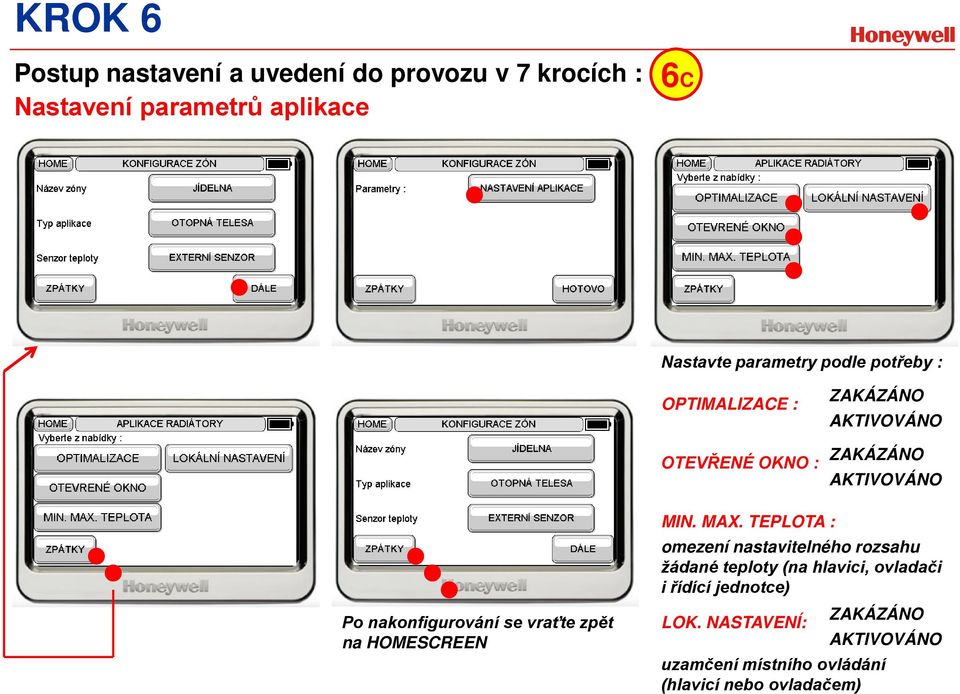

10 KROK 6 Postup nastavení a uvedení do provozu v 7 krocích : Nastavení parametrů aplikace 6C Nastavte parametry podle potřeby : OPTIMALIZACE : ZAKÁZÁNO AKTIVOVÁNO OTEVŘENÉ OKNO : ZAKÁZÁNO AKTIVOVÁNO Po nakonfigurování se vraťte zpět na HOMESCREEN MIN. MAX. TEPLOTA : omezení nastavitelného rozsahu žádané teploty (na hlavici, ovladači i řídící jednotce) LOK. NASTAVENÍ: ZAKÁZÁNO AKTIVOVÁNO uzamčení místního ovládání (hlavicí nebo ovladačem)

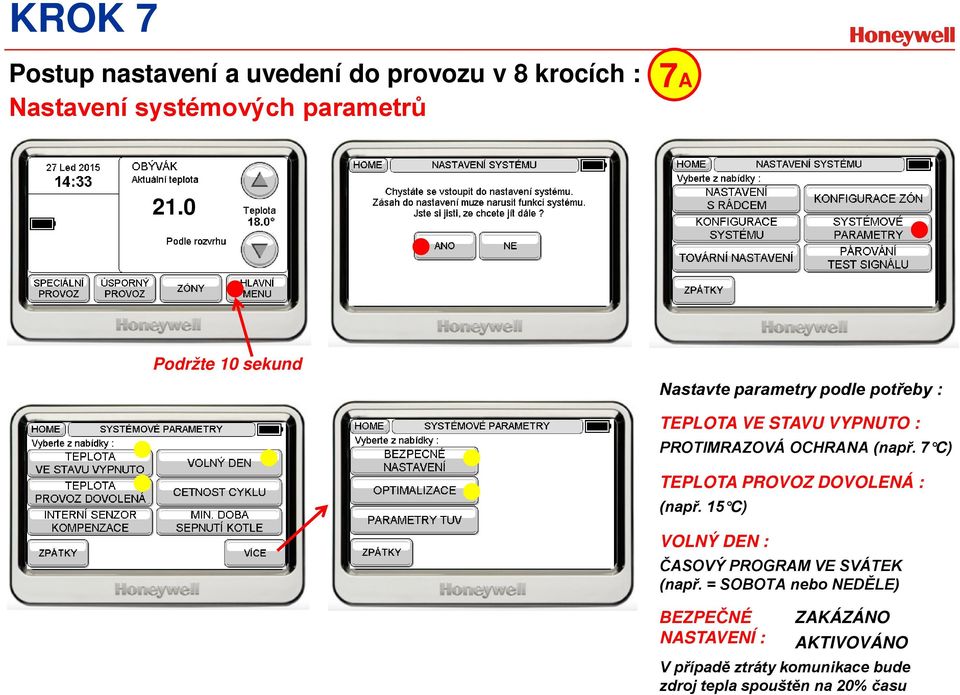

11 KROK 7 Postup nastavení a uvedení do provozu v 8 krocích : Nastavení systémových parametrů 7A 21.0 Podržte 10 sekund Nastavte parametry podle potřeby : TEPLOTA VE STAVU VYPNUTO : PROTIMRAZOVÁ OCHRANA (např. 7 C) TEPLOTA PROVOZ DOVOLENÁ : (např. 15 C) VOLNÝ DEN : ČASOVÝ PROGRAM VE SVÁTEK (např. = SOBOTA nebo NEDĚLE) BEZPEČNÉ NASTAVENÍ : ZAKÁZÁNO AKTIVOVÁNO V případě ztráty komunikace bude zdroj tepla spouštěn na 20% času

12 KROK 7 Postup nastavení a uvedení do provozu v 8 krocích : Nastavení systémových parametrů 7B ZPOŽDĚNÝ START : NEPOUŽÍVAT ADAPTIVNÍ START : FUNKCE PŘEDTÁPĚNÍ V případě aktivace předtápění nastavte maximální dobu, kdy nejdříve předtápění může začít OPTIMÁLNÍ KONEC : FUNKCE NEDOTÁPĚNÍ

13 KROK 7 Postup nastavení a uvedení do provozu v 8 krocích : Párování spínací jednotky pro řízení zdroje tepla 7C 21.0 Podržte 10 sekund Vynulujte spínací jednotku a uveďte ji do párovacího režimu podle manuálu

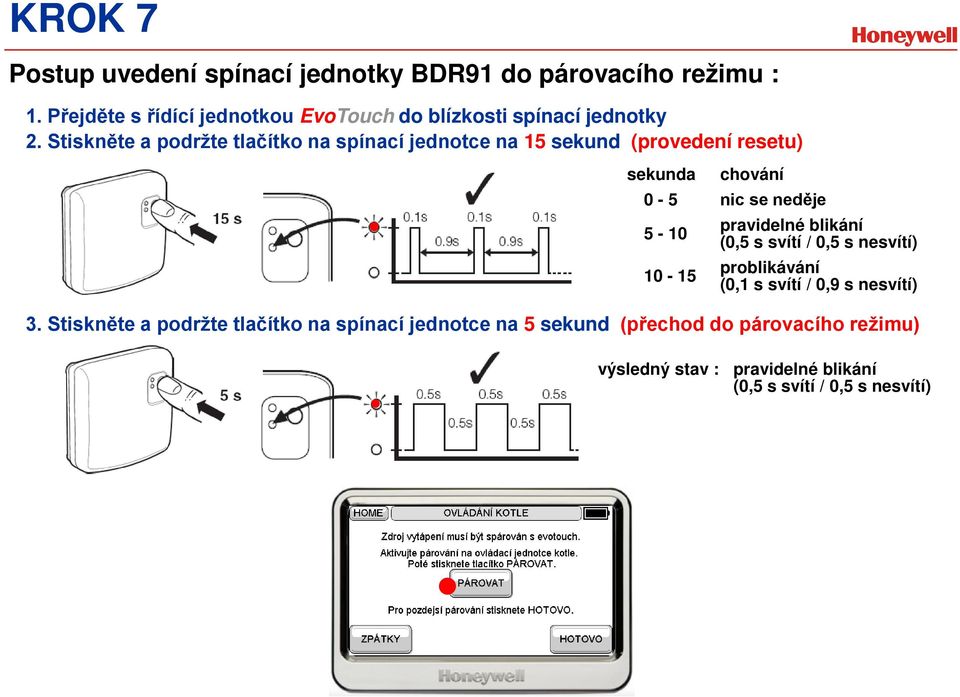

14 KROK 7 Postup uvedení spínací jednotky BDR91 do párovacího režimu : 1. Přejděte s řídící jednotkou EvoTouch do blízkosti spínací jednotky 2. Stiskněte a podržte tlačítko na spínací jednotce na 15 sekund (provedení resetu) sekunda chování nic se neděje pravidelné blikání (0,5 s svítí / 0,5 s nesvítí) problikávání (0,1 s svítí / 0,9 s nesvítí) 3. Stiskněte a podržte tlačítko na spínací jednotce na 5 sekund (přechod do párovacího režimu) výsledný stav : pravidelné blikání (0,5 s svítí / 0,5 s nesvítí)
