1 front-grep.fm5 Gigaset Repeater - cz: A30853-X600-B D19 Gigaset Repeater Návod k použití Před uvedením do provozu si laskavě přečtěte tento návod k použití s bezpečnostními pokyny!

2 Grep-obs.fm5 Gigaset 2060isdn, Inland: A30853-X210-B Obsah Obsah Důležité informace... 4 Bezpečnostní pokyny... 4 Obsah balení... 4 Údržba... 4 Homologace a konformita... 4 Úvod... 5 Možnosti použití... 5 Uvedení do provozu... 6 Umístění... 6 Připojení síťového napáječe... 6 Optická signalizace... 6 Přihlášení k základnové stanici... 7 Gigaset 1010, 1015, 2010, 2011, 2015, Gigaset 2060isdn... 8 Gigaset 1054, 1054isdn, 1020, 1030, 2020, Základnové stanice standardu GAP od jiných výrobců Odhlášení Provoz Provoz v oblasti dosahu opakovače Přechod z jedné oblasti dosahu do jiné Speciální nastavení Různé Odstraňování závad Technická data Záruka Servis pro přístroje A3

3 Grep-cz.fm5 Důležité informace Důležité informace Bezpečnostní pokyny Přístroj Gigaset Repeater není odolný proti stříkající vodě, proto jej nepoužívejte v koupelně, sprše a podobných prostředích. Přístroj smí být používán pouze s dodaným síťovým napáječem. Řiďte se prosím pokyny uvedenými na zadní straně přístroje. Nezapínejte přístroj u čerpacích stanic, skladů pohonných hmot, odstřelovacích prací, v chemických provozech, v nemocnicích. V blízkosti televizorů, rozhlasových přijímačů nebo počítačů může docházet k rušení. Není vyloučen možný vliv na funkci kardiostimulátorů, sluchadel pro nedoslýchavé nebo lékařských elektronických přístrojů. V žádném případě přístroj neotvírejte. Používejte výhradně předepsaný síťový napáječ. Jiné napáječe by mohly přístroj poškodit. Obsah balení Dodávka obsahuje: 1 Gigaset Repeater 1 síťový napáječ pro Gigaset Repeater 1 Návod k použití 2 šrouby a hmoždinky Údržba Homologace a konformita Nečistotu stírejte z přístroje Gigaset Repeater vlhkou nebo antistatickou utěrkou. Nepoužívejte suchou utěrku - hrozí poškození elektrostatickým výbojem. Přístroj Siemens Gigaset Repeater splňuje požadavky směrnic Evropské unie: 89/336/EEC Elektromagnetická kompatibilita 73/23/EEC Elektrické zařízení pro použití v daných rozsazích napětí Značka CE potvrzuje, že Gigaset Repeater splňuje uvedené směrnice Evropské unie. Pro provoz v České republice je zařízení schváleno Českým telekomunikačním úřadem pod číslem ČTÚ 1998 N R

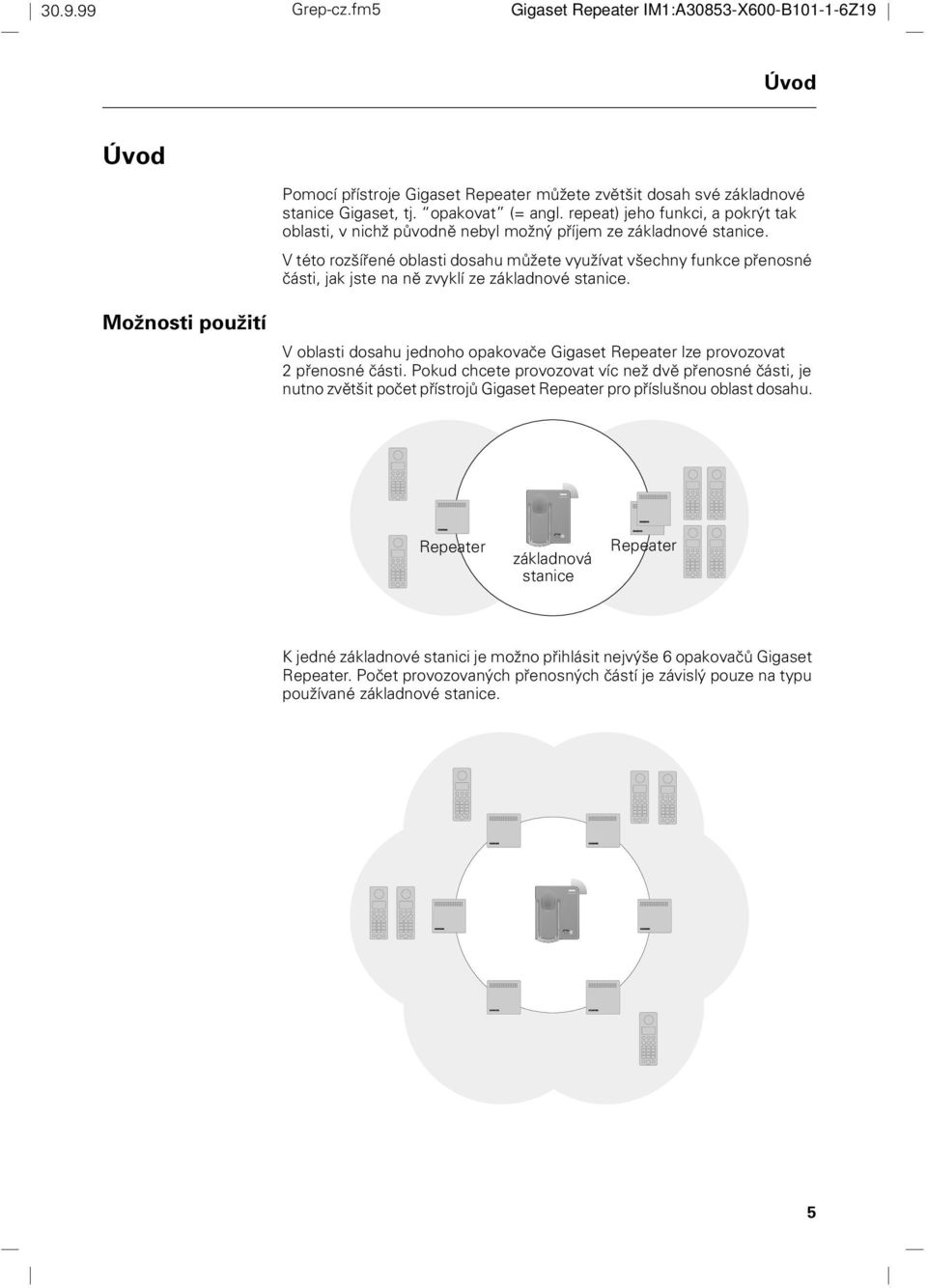

4 Gigaset 2010 Gigaset Grep-cz.fm5 Úvod Úvod Pomocí přístroje Gigaset Repeater můžete zvětšit dosah své základnové stanice Gigaset, tj. opakovat (= angl. repeat) jeho funkci, a pokrýt tak oblasti, v nichž původně nebyl možný příjem ze základnové stanice. V této rozšířené oblasti dosahu můžete využívat všechny funkce přenosné části, jak jste na ně zvyklí ze základnové stanice. Možnosti použití V oblasti dosahu jednoho opakovače Gigaset Repeater lze provozovat 2 přenosné části. Pokud chcete provozovat víc než dvě přenosné části, je nutno zvětšit počet přístrojů Gigaset Repeater pro příslušnou oblast dosahu. Repeater základnová stanice Repeater K jedné základnové stanici je možno přihlásit nejvýše 6 opakovačů Gigaset Repeater. Počet provozovaných přenosných částí je závislý pouze na typu používané základnové stanice. 5

5 Grep-cz.fm5 Uvedení do provozu Uvedení do provozu Umístění Pro docílení optimálního využití opakovače Gigaset Repeater je nutno vyhledat pro jeho umístění stanoviště s dobrým příjmem ze základnové stanice. Takové místo můžete určit pomocí varovného tónu opuštění oblasti dosahu signalizovaného přenosnou částí (viz návod k použití příslušné přenosné části). Pro provoz doporučujeme namontovat Gigaset Repeater na zeď. Za tím účelem vyvrtejte do zdi dva otvory podle níže uvedeného nákresu. Optimální stanoviště pro Gigaset Repeater: vyvýšené místo s dobrým příjmem ze základnové stanice v uzavřené místnosti, ale bez zastínění překážkami, které by rušily rádiové spojení, jako jsou silné zdi, radiátory topení, atd. v dostatečné vzdálenosti od elektronických přístrojů, jako jsou mikrovlnné přístroje, hifi-zařízení, počítače, atd. v blízkosti přípojky k elektrickému rozvodu 220/230V Před montáží na zeď je nutno na vybraném stanovišti provést přihlášení opakovače Gigaset Repeater k základnové stanici (viz následující kapitolu). Připojení síťového napáječe Dodanou šňůru síťového napáječe zasuňte do zásuvky (Mini Western) na zadní straně opakovače. Optická signalizace optická signalizace Na přední straně opakovače je svítivá dioda (LED), která signalizuje různé provozní stavy. 6

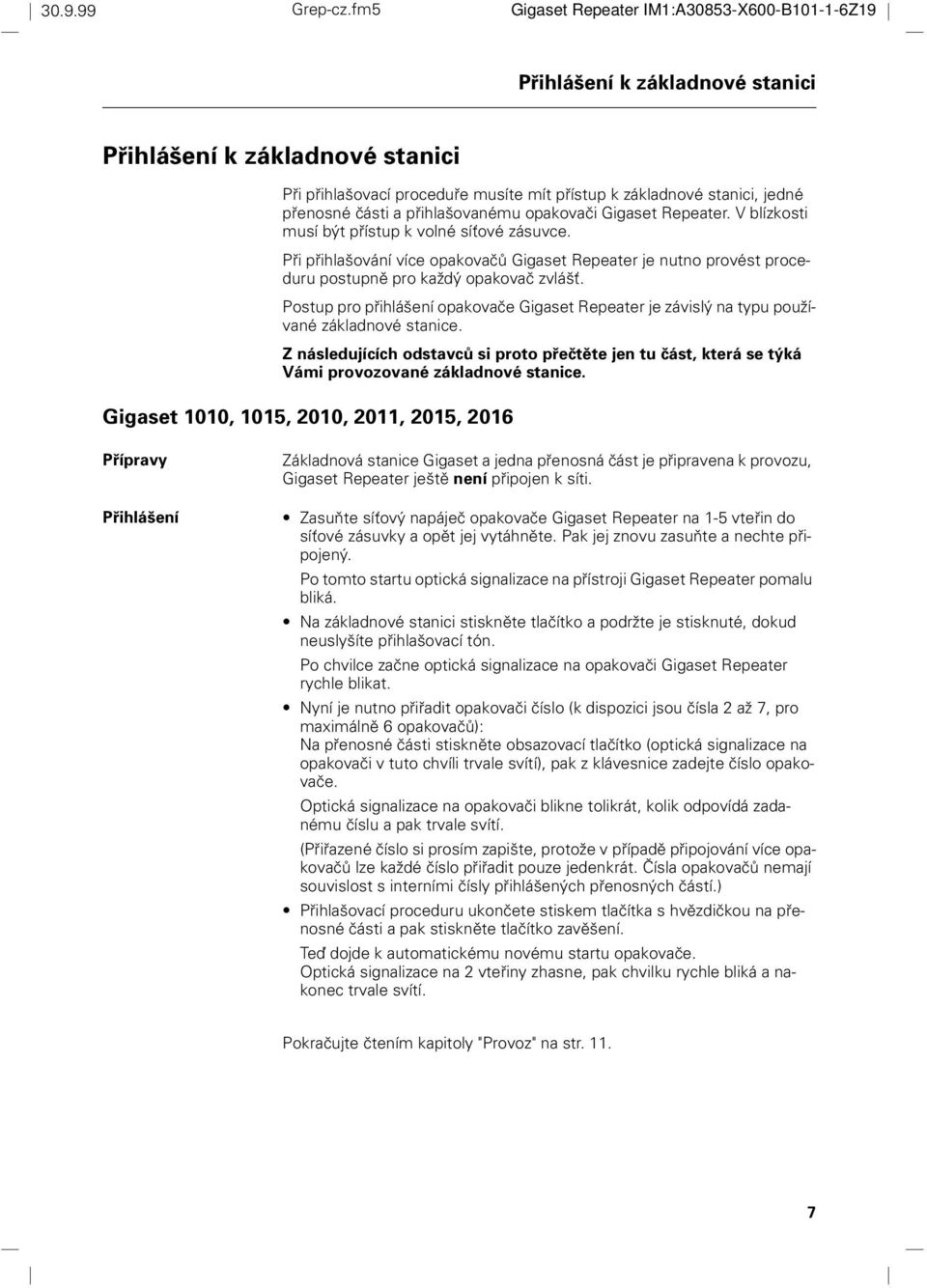

6 Grep-cz.fm5 Přihlášení k základnové stanici Přihlášení k základnové stanici Při přihlašovací proceduře musíte mít přístup k základnové stanici, jedné přenosné části a přihlašovanému opakovači Gigaset Repeater. V blízkosti musí být přístup k volné síťové zásuvce. Při přihlašování více opakovačů Gigaset Repeater je nutno provést proceduru postupně pro každý opakovač zvlášť. Postup pro přihlášení opakovače Gigaset Repeater je závislý na typu používané základnové stanice. Z následujících odstavců si proto přečtěte jen tu část, která se týká Vámi provozované základnové stanice. Gigaset 1010, 1015, 2010, 2011, 2015, 2016 Přípravy Přihlášení Základnová stanice Gigaset a jedna přenosná část je připravena k provozu, Gigaset Repeater ještě není připojen k síti. Zasuňte síťový napáječ opakovače Gigaset Repeater na 1-5 vteřin do síťové zásuvky a opět jej vytáhněte. Pak jej znovu zasuňte a nechte připojený. Po tomto startu optická signalizace na přístroji Gigaset Repeater pomalu bliká. Na základnové stanici stiskněte tlačítko a podržte je stisknuté, dokud neuslyšíte přihlašovací tón. Po chvilce začne optická signalizace na opakovači Gigaset Repeater rychle blikat. Nyní je nutno přiřadit opakovači číslo (k dispozici jsou čísla 2 až 7, pro maximálně 6 opakovačů): Na přenosné části stiskněte obsazovací tlačítko (optická signalizace na opakovači v tuto chvíli trvale svítí), pak z klávesnice zadejte číslo opakovače. Optická signalizace na opakovači blikne tolikrát, kolik odpovídá zadanému číslu a pak trvale svítí. (Přiřazené číslo si prosím zapište, protože v případě připojování více opakovačů lze každé číslo přiřadit pouze jedenkrát. Čísla opakovačů nemají souvislost s interními čísly přihlášených přenosných částí.) Přihlašovací proceduru ukončete stiskem tlačítka s hvězdičkou na přenosné části a pak stiskněte tlačítko zavěšení. Teď dojde k automatickému novému startu opakovače. Optická signalizace na 2 vteřiny zhasne, pak chvilku rychle bliká a nakonec trvale svítí. Pokračujte čtením kapitoly "Provoz" na str

7 Grep-cz.fm5 Přihlášení k základnové stanici Gigaset 2060isdn Přípravy Základnová stanice Gigaset a jedna komfortní přenosná část je připravena k provozu, Gigaset Repeater ještě není připojen k síti. Nastavte základnovou stanici na vícebuňkový provoz. Pak navíc proveďte na komfortní přenosné části: 1. krok M otevřete menu Servisní menu vyberte, pak OK System settings vyberte, pak OK Enter system code: zadejte PIN, pak OK Initialisation vyberte, ale místo OK zadejte 1057 No.? zadejte save potvrďte 2. krok M otevřete menu Servisní menu vyberte, pak OK System settings vyberte, pak OK Enter system code: zadejte PIN, pak OK Initialisation vyberte, ale místo OK zadejte 1057 No.? zadejte save potvrďte. Základnová stanice Gigaset 2060isdn je teď připravena k přihlášení opakovače Gigaset Repeater. Přihlášení Zasuňte síťový napáječ opakovače Gigaset Repeater na 1-5 vteřin do síťové zásuvky a opět jej vytáhněte. Pak jej znovu zasuňte a nechte připojený. Po tomto startu optická signalizace na přistroji Gigaset Repeater pomalu bliká. Na základnové stanici stiskněte přihlašovací tlačítko (začne blikat). Po chvilce začne optická signalizace na opakovači rychle blikat. Nyní je nutno přiřadit opakovači číslo (k dispozici jsou čísla 2 až 7, pro maximálně 6 opakovačů): Na přenosné části stiskněte obsazovací tlačítko (optická signalizace na opakovači v tuto chvíli trvale svítí), pak z klávesnice zadejte číslo opakovače. Ignorujte přitom texty na displeji přenosné části. Optická signalizace na opakovači blikne tolikrát, kolik odpovídá zadanému číslu a pak trvale svítí. 8

8 Grep-cz.fm5 Přihlášení k základnové stanici (Přiřazené číslo si prosím zapište, protože v případě připojování více opakovačů lze každé číslo přiřadit pouze jedenkrát. Čísla opakovačů nemají souvislost s interními čísly přihlášených přenosných částí.) Přihlašovací proceduru ukončete stiskem tlačítka s hvězdičkou na přenosné části a pak stiskněte tlačítko zavěšení. Teď se opakovač automaticky znovu startuje. Optická signalizace na 2 vteřiny zhasne, pak chvilku rychle bliká a nakonec trvale svítí. Pokračujte prosím čtením kapitoly "Provoz" na str. 11. Gigaset 1054, 1054isdn, 1020, 1030, 2020, 2030 Přípravy Přihlášení F Settings Registrate Základnová stanice Gigaset a jedna přenosná část je připravena k provozu, Gigaset Repeater ještě není připojen k síti. Připravte si prosím i návod k použití Vaší základnové stanice a přenosné části, budete potřebovat kapitolu o přihlášení přenosné části k základnové stanici. Pokud bylo změněno standardní heslo systému, je nutno heslo znovu nastavit na Řiďte se podle kapitoly Heslo systému v návodu k použití k Vaší základnové stanici. Jednou přenosnou částí odhlašte všechny přihlášené přenosné části (i tu svou), protože přihlašovací proceduru je nutno pro všechny přenosné části zopakovat. Zasuňte síťový napáječ opakovače Gigaset Repeater na 1 až 5 vteřin do síťové zásuvky a opět jej vytáhněte. Pak jej znovu zasuňte a nechte připojený. Po tomto startu optická signalizace na přistroji Gigaset Repeater pomalu bliká Zahajte přihlašovací proceduru: (Dále popsaný postup platí v zásadě jak pro základnové stanice Gigaset 1054 a Gigaset 1054isdn, tak i pro základnové stanice Gigaset 1020, 1030, 2020, Postup pro Gigaset 1020, 1030, 2020, 2030 se liší jen v úvodním kroku, který uvedeme na konci tohoto odstavce.) Na základnových stanicích Gigaset 1054 a Gigaset 1054isdn stiskněte přihlašovací tlačítko (začne blikat). Postupujte podle procedury přihlášení popsané v příslušném návodu. Pamatujte, že toto zadávání je časově omezené a že signalizace na základně musí až do okamžiku potvrzení zadaného hesla systému stále blikat. Za předpokladu, že pro přihlašování použijete např. Gigaset 1000C, budou první kroky následující: otevřete menu vyberte a stiskem OK potvrďte vyberte a stiskem OK potvrďte Optická signalizace na opakovači: s krátkými přerušeními bliká velmi rychle. Dále postupujte podle návodu k svému zařízení. Přenosnou část máte nyní přihlášenou k základně zadaného čísla a přenosná část má vlastní Vámi vybrané interní číslo. Po chvilce začne optická signalizace na opakovači rychle blikat. 9

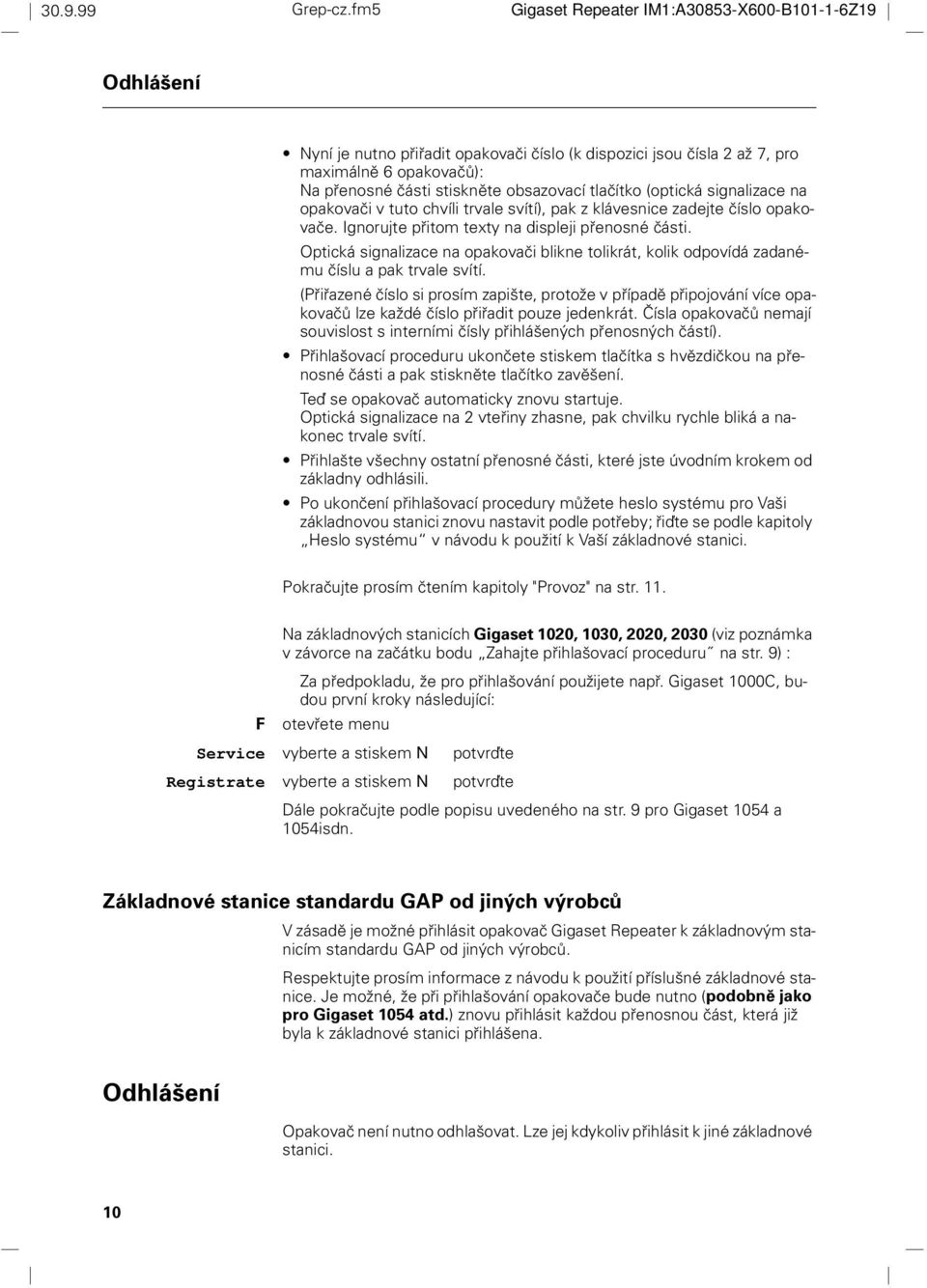

9 Grep-cz.fm5 Odhlášení Nyní je nutno přiřadit opakovači číslo (k dispozici jsou čísla 2 až 7, pro maximálně 6 opakovačů): Na přenosné části stiskněte obsazovací tlačítko (optická signalizace na opakovači v tuto chvíli trvale svítí), pak z klávesnice zadejte číslo opakovače. Ignorujte přitom texty na displeji přenosné části. Optická signalizace na opakovači blikne tolikrát, kolik odpovídá zadanému číslu a pak trvale svítí. (Přiřazené číslo si prosím zapište, protože v případě připojování více opakovačů lze každé číslo přiřadit pouze jedenkrát. Čísla opakovačů nemají souvislost s interními čísly přihlášených přenosných částí). Přihlašovací proceduru ukončete stiskem tlačítka s hvězdičkou na přenosné části a pak stiskněte tlačítko zavěšení. Teď se opakovač automaticky znovu startuje. Optická signalizace na 2 vteřiny zhasne, pak chvilku rychle bliká a nakonec trvale svítí. Přihlašte všechny ostatní přenosné části, které jste úvodním krokem od základny odhlásili. Po ukončení přihlašovací procedury můžete heslo systému pro Vaši základnovou stanici znovu nastavit podle potřeby; řiďte se podle kapitoly Heslo systému v návodu k použití k Vaší základnové stanici. Pokračujte prosím čtením kapitoly "Provoz" na str. 11. Na základnových stanicích Gigaset 1020, 1030, 2020, 2030 (viz poznámka v závorce na začátku bodu Zahajte přihlašovací proceduru na str. 9) : F Service Registrate Za předpokladu, že pro přihlašování použijete např. Gigaset 1000C, budou první kroky následující: otevřete menu vyberte a stiskem N potvrďte vyberte a stiskem N potvrďte Dále pokračujte podle popisu uvedeného na str. 9 pro Gigaset 1054 a 1054isdn. Základnové stanice standardu GAP od jiných výrobců V zásadě je možné přihlásit opakovač Gigaset Repeater k základnovým stanicím standardu GAP od jiných výrobců. Respektujte prosím informace z návodu k použití příslušné základnové stanice. Je možné, že při přihlašování opakovače bude nutno (podobně jako pro Gigaset 1054 atd.) znovu přihlásit každou přenosnou část, která již byla k základnové stanici přihlášena. Odhlášení Opakovač není nutno odhlašovat. Lze jej kdykoliv přihlásit k jiné základnové stanici. 10

10 Grep-cz.fm5 Provoz Provoz Provoz v oblasti dosahu opakovače Nyní namontujte opakovač Gigaset Repeater na zvoleném místě (viz Uvedení do provozu, str. 6) a zapojte jej do zásuvky. Jeho zaregistrování základnovou stanicí se potvrdí optickou signalizací: nejdřív 5 vteřin svítí, pak chvilku bliká a nakonec trvale svítí. Pokud však signalizace občas nepravidelně bliká, nemá opakovač dobré spojení se základnovou stanicí a musíte vyhledat vhodnější stanoviště pro jeho umístění. Každá přenosná část se musí jednou zaregistrovat v oblasti dosahu opakovače, aby pak byl možný přechod mezi oblastmi dosahu. Toto zaregistrování proběhne v okamžiku, kdy se přenosná část octne poprvé v oblasti dosahu opakovače, a to mimo dosah základnové stanice. Upozornění: Při každém pozdějším sestavení spojení z Vaší přenosné části blikne optická signalizace na opakovači. Přechod z jedné oblasti dosahu do jiné Během hovoru můžete přecházet mezi oblastmi dosahu. Přejdete-li z oblasti dosahu opakovače do oblasti dosahu základnové stanice, je vždy zaručeno automatické pokračování hovoru (funkce předání hovoru z jednoho dosahu do jiného). Při přechodech z oblasti dosahu základnových stanic je nutno situaci rozlišovat podle typu základnové stanice: Gigaset 1010, 1015, 2010, 2011, 2015, 2016 Pokud zapnete přenosnou část v oblasti dosahu opakovače, je vždy zajištěno automatické pokračování hovoru při přechodu z dosahu základnové stanice do oblasti dosahu opakovače a také při přechodu z oblasti dosahu jednoho opakovače do dosahu jiného opakovače. Vypnutím přenosné části (také při výměně akumulátorů) nebo opuštěním celkové oblasti dosahu se funkce předání hovoru ukončí a přenosná část se musí znovu zaregistrovat v oblasti dosahu opakovače (viz shora - Provoz v oblasti dosahu opakovače ). Gigaset 2060isdn Pokud byla základnová stanice připravena k vícebuňkové konfiguraci podle návodu (str. 8), je vždy zaručeno automatické pokračování hovoru při přechodech mezi všemi oblastmi dosahu. Gigaset 1054, 1054isdn, 1020, 1030, 2020, 2030 Při přechodu z oblasti dosahu základnové stanici do oblasti dosahu opakovače Gigaset Repeater není automatické pokračování hovoru možné. Ani při přechodu z oblasti dosahu jednoho opakovače do oblasti dosahu jiného opakovače není automatické pokračování hovoru možné. 11

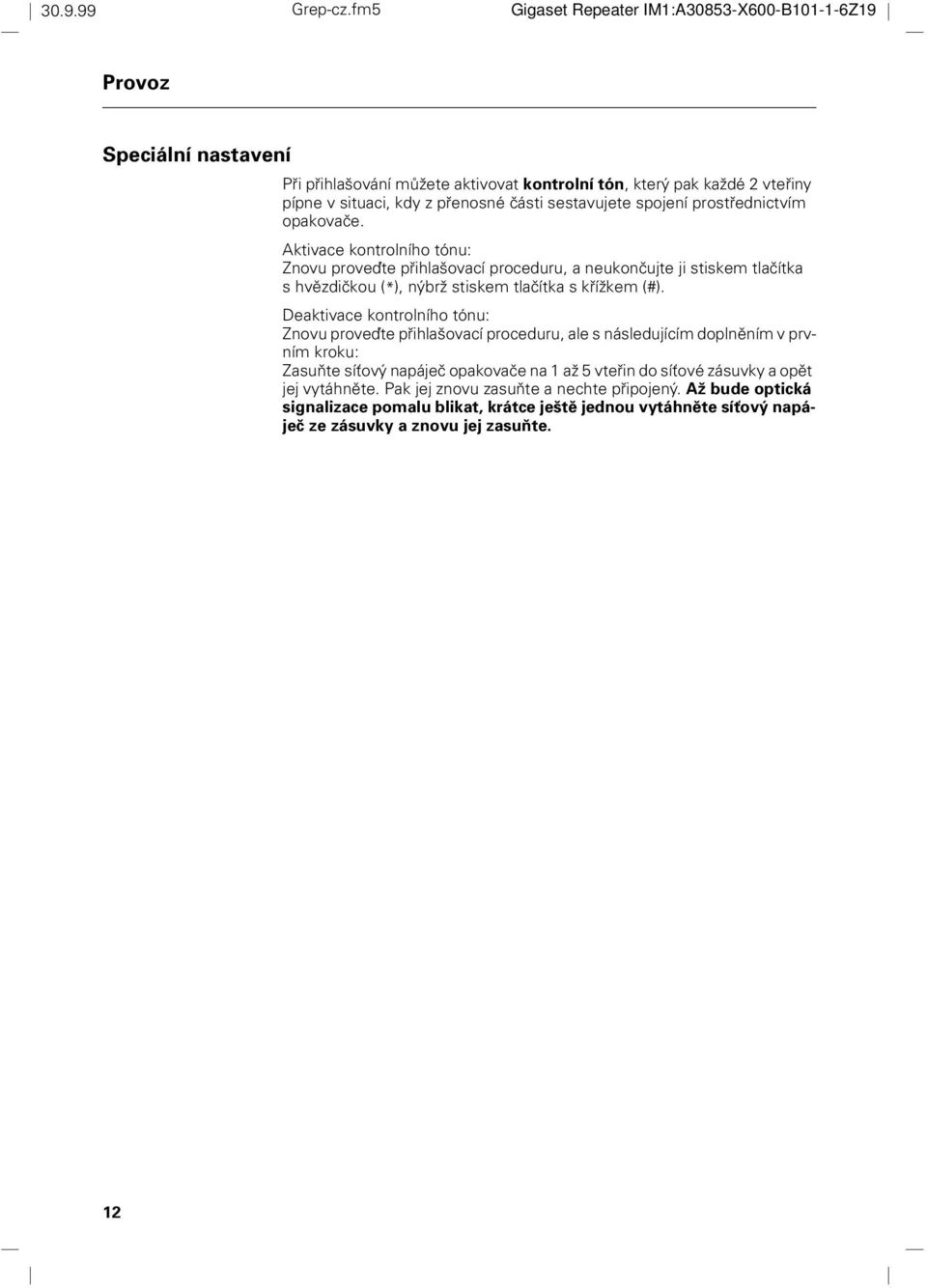

11 Grep-cz.fm5 Provoz Speciální nastavení Při přihlašování můžete aktivovat kontrolní tón, který pak každé 2 vteřiny pípne v situaci, kdy z přenosné části sestavujete spojení prostřednictvím opakovače. Aktivace kontrolního tónu: Znovu proveďte přihlašovací proceduru, a neukončujte ji stiskem tlačítka s hvězdičkou (*), nýbrž stiskem tlačítka s křížkem (#). Deaktivace kontrolního tónu: Znovu proveďte přihlašovací proceduru, ale s následujícím doplněním v prvním kroku: Zasuňte síťový napáječ opakovače na 1 až 5 vteřin do síťové zásuvky a opět jej vytáhněte. Pak jej znovu zasuňte a nechte připojený. Až bude optická signalizace pomalu blikat, krátce ještě jednou vytáhněte síťový napáječ ze zásuvky a znovu jej zasuňte. 12

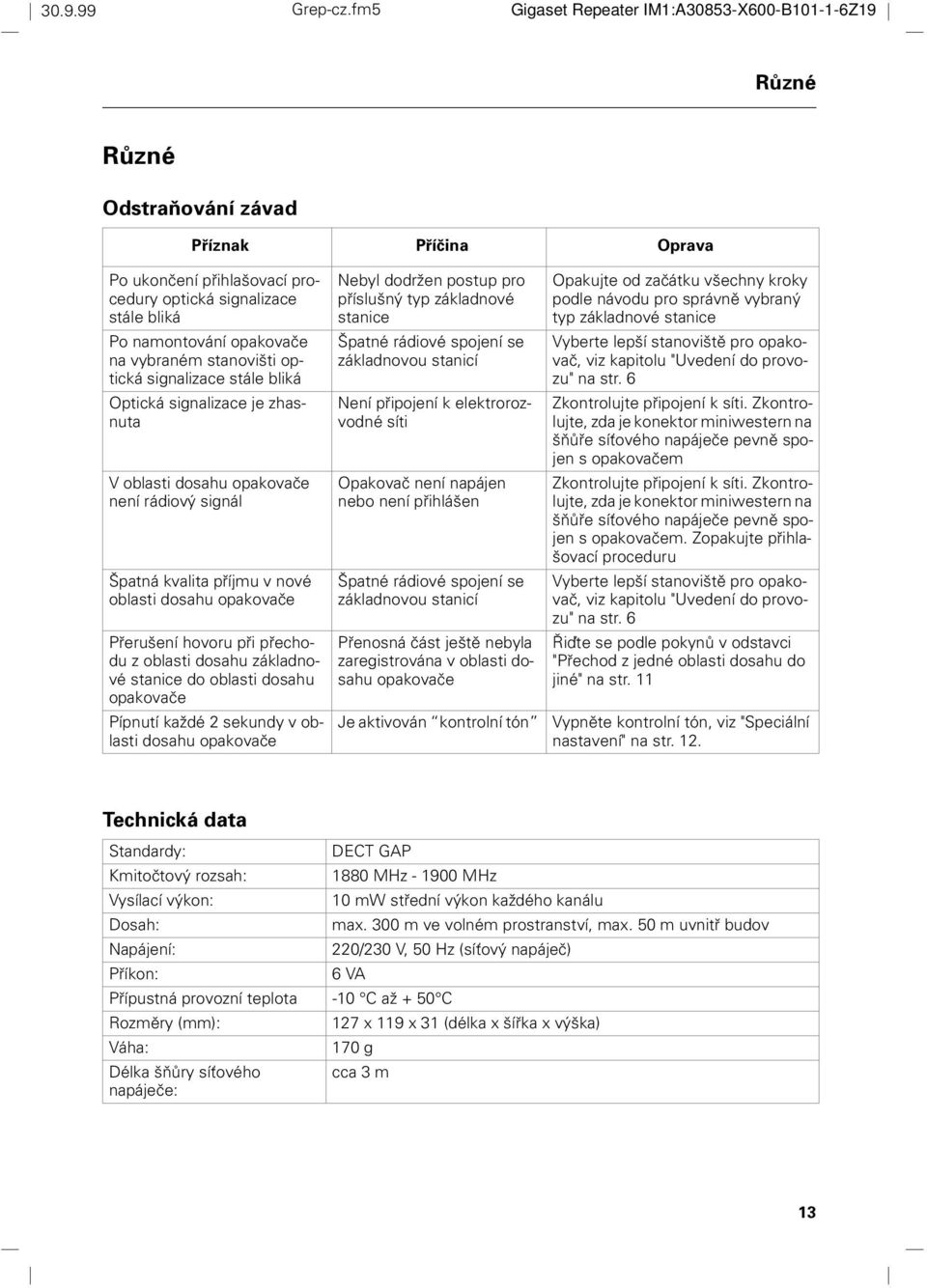

12 Grep-cz.fm5 Různé Různé Odstraňování závad Příznak Příčina Oprava Po ukončení přihlašovací procedury optická signalizace stále bliká Po namontování opakovače na vybraném stanovišti optická signalizace stále bliká Optická signalizace je zhasnuta V oblasti dosahu opakovače není rádiový signál Špatná kvalita příjmu v nové oblasti dosahu opakovače Přerušení hovoru při přechodu z oblasti dosahu základnové stanice do oblasti dosahu opakovače Pípnutí každé 2 sekundy v oblasti dosahu opakovače Nebyl dodržen postup pro příslušný typ základnové stanice Špatné rádiové spojení se základnovou stanicí Není připojení k elektrorozvodné síti Opakovač není napájen nebo není přihlášen Špatné rádiové spojení se základnovou stanicí Přenosná část ještě nebyla zaregistrována v oblasti dosahu opakovače Je aktivován kontrolní tón Opakujte od začátku všechny kroky podle návodu pro správně vybraný typ základnové stanice Vyberte lepší stanoviště pro opakovač, viz kapitolu "Uvedení do provozu" na str. 6 Zkontrolujte připojení k síti. Zkontrolujte, zda je konektor miniwestern na šňůře síťového napáječe pevně spojen s opakovačem Zkontrolujte připojení k síti. Zkontrolujte, zda je konektor miniwestern na šňůře síťového napáječe pevně spojen s opakovačem. Zopakujte přihlašovací proceduru Vyberte lepší stanoviště pro opakovač, viz kapitolu "Uvedení do provozu" na str. 6 Řiďte se podle pokynů v odstavci "Přechod z jedné oblasti dosahu do jiné" na str. 11 Vypněte kontrolní tón, viz "Speciální nastavení" na str. 12. Technická data Standardy: DECT GAP Kmitočtový rozsah: 1880 MHz MHz Vysílací výkon: 10 mw střední výkon každého kanálu Dosah: max. 300 m ve volném prostranství, max. 50 m uvnitř budov Napájení: 220/230 V, 50 Hz (síťový napáječ) Příkon: 6 VA Přípustná provozní teplota -10 C až + 50 C Rozměry (mm): 127 x 119 x 31 (délka x šířka x výška) Váha: 170 g Délka šňůry síťového cca 3 m napáječe: 13

13 Grep-cz.fm5 Různé Záruka Viz přiložený Záruční list. Záruka se nevztahuje na poškození vzniklá neodborným zacházením, opotřebováním nebo zásahem třetích. Záruka nezahrnuje spotřební materiály a nepokrývá nedostatky, které jen nepatrně ovlivňují hodnotu nebo použitelnost přístroje. Servis pro přístroje Při poruše přístroje se obraťte na: Siemens s.r.o. Informace a komunikace - produkty Římská 4, Praha 2 tel.: (02) fax: (02) Prosíme o pochopení, že servisní středisko firmy Siemens je Vám k dispozici pouze při poruše přístroje. Dotazy týkající se používání přístroje Vám rád zodpoví odborník firmy, který Vám výrobek prodala. S dotazy týkajícími se telefonní přípojky se laskavě obraťte na provozovatele telefonní sítě. 14

14 Grep-15cz.fm5 Gigaset Repeater 7spr.: A30853-X600-B Z19 Umístění opakovače Gigaset Repeater Umístění opakovače Gigaset Repeater Základnová stanice Repeater Repeater Základnová stanice 15

15 Grep-zad.fm5 Gigaset 2060, CZ: A30853-X210-B D19 Siemens s.r.o. Informace a komunikace - produkty Vinohradská 10, Praha 2 tel.: (02) , fax: (02) Internet: Objednací číslo: A30853-X600-B D19 Vytištěno v České republice Siemens AG Všechna práva vyhrazena. Technické změny jsou vyhrazeny.
