2 BODOVÉ POLE Bodové pole (BP) je vytvářeno sítí geodetických bodů. Body BP jsou určeny: rovinnými souřadnicemi Y, X nadmořskou výškou H tíhovým zrychlením g podle toho se dělí na - polohové (polohopisné) Y, X - výškové (výškopisné) H - tíhové (gravimetrické) g každé bodové pole se dělí na základní podrobné 2

3 BODOVÉ POLE Bodové pole (BP) je vytvářeno sítí geodetických bodů. Body BP jsou určeny: rovinnými souřadnicemi Y, X nadmořskou výškou H tíhovým zrychlením g podle toho se dělí na - polohové (polohopisné) Y, X - výškové (výškopisné) H - tíhové (gravimetrické) g každé bodové pole se dělí na základní podrobné 3

4 Tíhové bodové pole = body GRAVIMETRICKÉ SÍTĚ v ČR je 460 tíhových bodů v ČB jsou 4 tíhovébody GRAVIMETRIE je disciplína zabývající se metodami a přístroji pro měření tíhového zrychlení(g). g klesás rostoucínadmořskou výškou Tíhový systém 1995 (S-Gr95) 4

5 Tíhové bodové pole (TBP) Tíhové bodové pole tvoří: základnítíhovébodovépole (ZTBP), které zahrnuje absolutní tíhové body, body České gravimetrické sítě nultého a I. II. řádu, body hlavní gravimetrické základny, podrobnétíhovébodovépole (PPBP), které zahrnuje body gravimetrického mapování, body účelových sítí. 5

6 6

7 ÚDAJE O BODU Bod č u planetária 7

8 Bod č. 901 v Novém Vrátě u školy Další body: 902 v Č. Vrbném 914 v Nemanicích 8

9 9

10 TBP (Příloha 5 Vyhlášky 31/1995 Sb.) Body ZTBP jsou umístěny na klidných místech vzdálených od komunikací, průmyslových vibrací, vodních toků a nádrží a zdrojů elektromagnetického pole. Hustota bodů základního tíhového bodového pole je nejméně 4 body na 1000 km2. Tíhové body jsou označeny čísly vyjádřenými arabskými číslicemi v jedné souvislé číselné řadě od 1 do 9999, v případě potřeby se použije poddělení na dvě desetinná místa. 10

11 Stabilizace TBP Absolutní tíhové body se zřizují zpravidla v suterénech veřejných budov s betonovou podlahou a s 1 až 2 excentry volenými mimo budovy. Absolutní tíhové body jsou stabilizovány bronzovým hřebem. Ostatní body základního tíhového bodového pole jsou stabilizovány betonovým pilířem zakončeným betonovou nebo žulovou deskou v úrovni terénu (obr. 11). Uprostřed desky je osazena hřebová nivelační značka. Body hlavní gravimetrické základny a tíhové body pro sledování neslapových změn tíhového pole Země jsou stabilizovány podle obr. 12. Body podrobného tíhového bodového pole jsou zpravidla voleny na trvale označených bodech polohového a výškového bodového pole. K ochraně bodů základního tíhového bodového pole před zničením nebo poškozením se používají OT - červenobílé s výstražnou tabulkou s nápisem "TÍHOVÝ BOD. POŠKOZENÍ SE TRESTÁ". 11

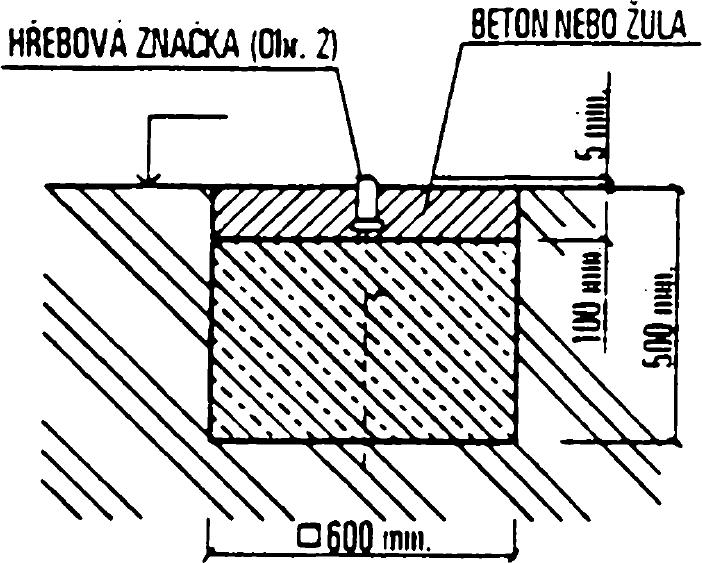

12 Stabilizace ZTBP obr. 11 obr

13 V jakém systému je tato mapa? 13 Gravimetrická mapa ČR

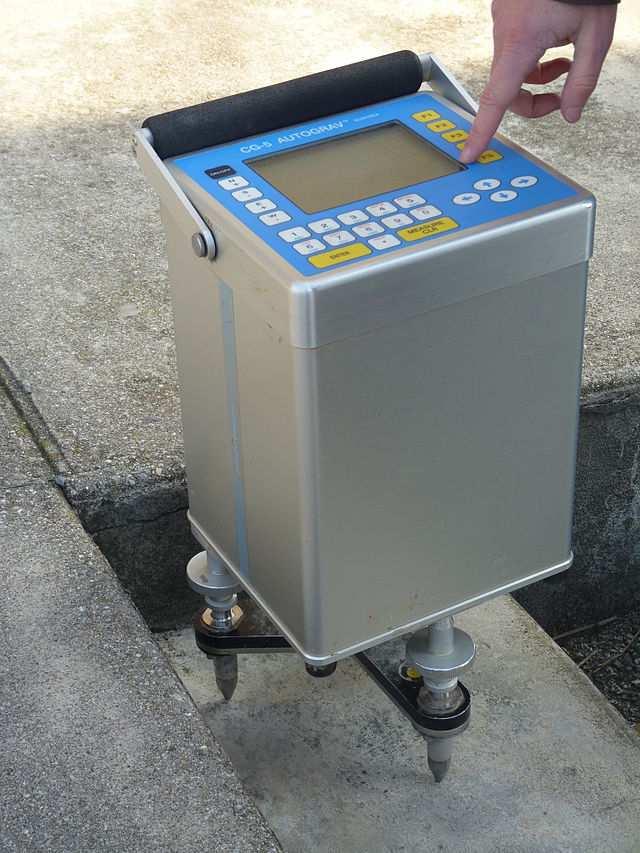

14 gravimetr (přístroj pro měření gravitačního pole, tíhového zrychlení tíhové zrychlení se měří v jednotce miligal = odvozenájednotka zrychlení: 1 mgal = 10-3 Gal = 10-5 ms -2 14
