1 Poznatky ZKI ve vazbě na KMD ZKI České Budějovice, leden 2013

2 Základní etapy Projekt, revize KO, PPBP, Zaměření identických bodů. Přepočet původních výsledků zeměměřických činností. Transformace rastrů (zpřesňující, blokové). Vektorizace tvorba výkresu KMD. Námitky vyhlášení platnosti.

3 Zaměř ěření identických bodů ZKI České Budějovice, leden 2013

4 Zaměř ěření identických bodů ZKI vyžaduje, aby bylo měřeno maximální množství identických bodů. Z odborného hlediska by měly být zaměřeny veškeré identické body v terénu se nacházející nicméně se nejedná o nové mapování. Hlavním problémem v této oblasti není jen množství zaměřených bodů, ale i jejich následná identifikace s objektem mapy.

5 Zaměř ěření identických bodů Vyskytují se chyby v měření: metodou GNSS (nezávislost 1. a 2. měření), nedodržován poměr sousedních stran v polygonových pořadech apod., nepřípustná délka rajonu Vyskytují se i zvláštnosti v měření: např. byly měřeny body metodou GNSS vzdálené od sebe i 3 km po třech minutách, nebo body vzdálené 2 km ve stejný čas (min), byly měřeny oměrné v terénu nezměřitelné, či dokonce neexistující.

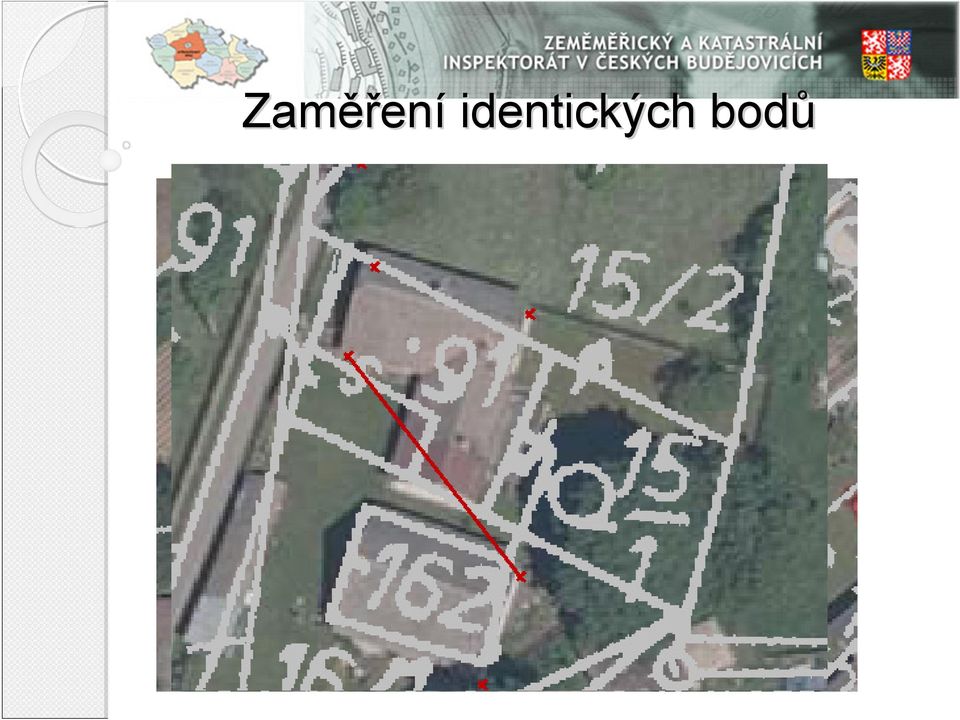

6 Zaměř ěření identických bodů

7 Zaměř ěření identických bodů Další významné chyby mohou vzniknout při vyhotovování grafického znázornění ZPMZ, kde byly měřené body identifikovány s jiným objektem mapy. Výsledkem může být chybně natransformovaný rastr mapy, nebo nemožnost přepočtu původního výsledku zem. činnosti.

8 Zaměř ěření identických bodů

9 Zaměř ěření identických bodů

10 Zaměření identických bodů

11 Výpočet původnp vodních výsledků zeměměř ěřických činností ZKI České Budějovice, leden 2013

12 Výpočet původnp vodních výsledků z.č. Chyby jsou spíše charakteru nedodržení technických parametrů pro určení souřadnic (prodloužení přímky, transformace souřadnic mimo přípustnou kružnici apod.). Zde však vyvstávají další problémy, zejména z důvodu nejednotnosti přístupu jednotlivých zpracovatelů, ale i z důvodu rozdílů dřívějších právních předpisů s dnešními.

13 Výpočet původnp vodních výsledků z.č. Např. dle MN č MN-1/83 (příl. č.28): délky kolmic u ortog. met. až 40 m, délka kolmice = délka měř. přímky, Dle Návodu (bod ): délka kolmice max. 30m délka kolmice max. ¾ délky měř. přímky Vždy se volí výpočet (byť nepřípustný) a s ohledem na okolnosti se použije souřadnice (zpravidla s KK8 a ZPB 3).

14 Výpočet původnp vodních výsledků z.č. Nejednotnost: Někde KK jen 3 a 8, jinde 3,4,5 a 8, Maximální délky záměr a výsledná třída přesnosti Typ přístoje název přístroje měřená délka TP/KK Dvojobrazový s Redta 002 vodorovnou latí (d = 0) nerozhoduje 3 Dvojobrazový bez latě nebo se svislou latí BRT 006, DIMESS do 60m 3 do 120m 4 Nitkové tachymetry Dahlta, Theo 020 do 60m 4 (Redta 002 (d = 3)) do 150m 5 Elektrooptické dálkoměry Wild, AGA nerozhoduje 3 Pásmo 3

15 Výpočet původnp vodních výsledků z.č. Nejednotnost: Přepočet ortogonální metody transformací či volnou měř. přímkou. Někde je tolerována (resp. není řešena) transformace z MS do S-JTSK podobnostní transformací. U vypočtených (i zaměřených) bodů se přiřazuje kód způsobu pořízení bodů, obecně je u tohoto údaje veliká chybovost, a lze předpokládat, že i v tomto se budou liší názory na způsob jeho přidělení.

16 Výpočet původních výsledků z.č. Chybný výpočet problémům: bodu vede k velikým

17 Transformace rastrů ZKI České Budějovice, leden 2013

18 Transformace rastrů Základní pravidla jsou stanovena v katastrální vyhlášce a v Návodu. Je stanoveno, co může být identickým bodem. Jsou připouštěny i identické linie... Mohou být využity body (doplněného) hraničního polygonu a body použité při zpřesňující transformaci v sousedních k.ú., pokud mohou ovlivnit GPU hranice k.ú.

19 Transformace rastrů

20 Transformace rastrů Bod č.100 byl ztotožněn s kresbou PK rastru, která byla zrušena...

21 Transformace rastrů Bod č. 75 byl chybně ztotožněn s rastrem mapy PK... oměrné si odpovídají

22 Vektorizace tvorba výkresu KMD ZKI České Budějovice, leden 2013

23 Vektorizace PK rastr šedá GP rastr - oranžová

24 Vektorizace PK rastr šedá GP rastr - oranžová

25 Vektorizace

26 Vektorizace PK rastr šedá

27 Vektorizace

28 Vektorizace

29 Vektorizace

30 Vektorizace

31 Výsledek

32 Výsledek

33 Děkuji za pozornost. ZKI České Budějovice, leden 2013
