Návod k obsluze (230 V) Collomix GmbH Daimlerstraße 9 Německo Telefon: +49 (0)8458 3298-0 Telefax:

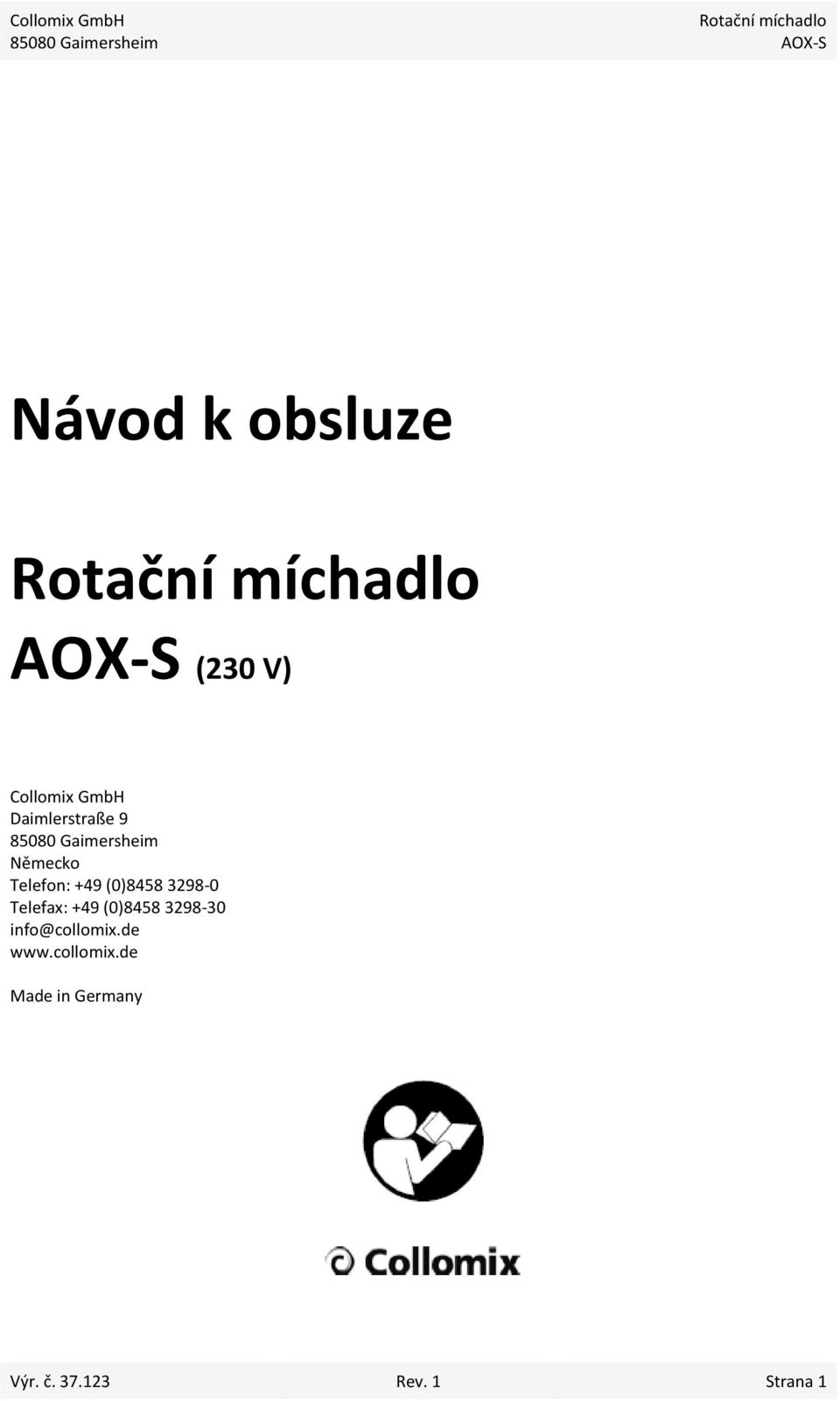

1 Návod k obsluze (230 V) Collomix GmbH Daimlerstraße 9 Německo Telefon: +49 (0) Telefax: +49 (0) info@collomix.de Made in Germany Výr. č Rev. 1 Strana 1

3298-0 Telefax: +49 (0)8458 3298-30 info@collomix.

2 Ovládací prvky 1 Držák nádoby 2 Míchací nádoba 3 Přepravní pás 4 Míchací nástroj KR 5 Šroubový spoj 6 Sklopné rameno 7 Pohon míchacího nástroje 8 Tlačítko zap./vyp. 9 Držadlo na přepravu 10 Zástrčka Technické údaje: Objem míchací nádoby: Užitečné množství: Motor rotačního stolu: Otáčky míchací nádoby: Motor míchacího nástroje: Otáčky míchacího nástroje: Hmotnost: Rozměry: Hladina akustického tlaku podle EN Hladina akustického výkonu podle EN Nejistota K = 3 db 65 litrů max. 50 kg 0,55 kw/230 V ~ 50 Hz 18 min -1 1 kw/230 V ~ 50 Hz 750 min kg 600 x 820 x 870 mm 87 db 98 db AOX v zavřeném stavu Alternativa: Míchací nástroj DLX Výr. č Rev. 1 Strana 2

Otáčky míchacího nástroje: Hmotnost: Rozměry: Hladina akustického tlaku podle EN 60745 Hladina akustického výkonu podle EN 60745 Nejistota K = 3 db 65 litrů max.

3 Bezpečnostní pokyny Před použitím zařízení si pročtěte tyto pokyny a dodržujte je. Nedodržením těchto pokynů může dojít ke zranění nebo poškození zdraví uživatele nebo třetí strany. Obsluhu a údržbu zařízení mohou vykonávat pouze osoby, které jsou obeznámeny s návodem k obsluze a platnými předpisy o bezpečnosti při práci a předcházení úrazům. Zařízení v žádném případě nepoužívejte, pokud není v technicky bezchybném stavu. Používejte je pouze k účelu, na který je určeno, a s ohledem na bezpečnost a možná rizika. Okamžitě odstraňte všechny poruchy, které mohou mít vliv na bezpečnost! Při práci se zařízením noste těsně přiléhající oděv a bezpečnostní obuv. Nenoste žádné šperky. Pokud máte dlouhé vlasy používejte síťku na vlasy. Na ochranu před prachem v okolí míchače noste protiprachovou masku. Během práce se strojem noste ochranu sluchu. Zabezpečte stabilitu zařízení. Při sestavování stroje dodržujte všechny elektrické předpisy platné na místě použití. Zkontrolujte, zda se elektrické napětí uvedené na výkonnostním štítku shoduje se síťovým napětím. Když se stroj nepoužívá, před výměnou míchacího nástroje nebo údržbou vždy vytáhnete síťovou zástrčku! Při použití venku používejte pouze kabely, které jsou příslušně označené a schválené na tento účel. Zástrčku nikdy nevytahujte taháním za napájecí kabel. Kabel chraňte před horkem, olejem a ostrými hranami. Stroj nikdy nepřipojujte do domovních zásuvek. Stroj připojujte zásadně přes jistič poruchového proudu (RCD) s proudem přítahu 30 ma nebo menším. Při použití kabelového bubnu musí být kabel úplně odvinutý. Při přehřátí hrozí nebezpečí vznícení kabelu. Může to rovněž způsobit ztrátu výkonu a následně aktivování podpěťové pojistky. Stroj chraňte před deštěm nebo vlhkostí. Při proniknutí vody do elektrického zařízení se zvyšuje riziko úrazu elektrickým proudem. Stroj nikdy nepoužívejte v prostorech s potenciálně výbušnou atmosférou. Nebezpečí výbuchu! Nemíchejte látky obsahující rozpouštědla s bodem vzplanutí nižším než 21 C! Během míchání nesahejte rukama nebo jinými předměty do míchací nádoby. Nebezpečí pohmoždění! Počkejte, dokud se stroj, resp. nástroj zastaví. Rotující nástroje se mohou zablokovat, což může vést k poraněním nebo škodám. Úmyslné deaktivování bezpečnostních funkcí může vést k akutnímu nebezpečí úrazu a poranění. Stroj nikdy nečistěte vodou nebo jinými kapalinami nebezpečí úrazu elektrickým proudem! Výr. č Rev. 1 Strana 3

Zařízení v žádném případě nepoužívejte, pokud není v technicky bezchybném stavu. Používejte je pouze k účelu, na který je určeno, a s ohledem na bezpečnost a možná rizika.

Pomocí sklopného ramene sklopte míchací nástroj a míchač spusťte. Nádoba začne rotovat proti směru hodinových ručiček a spustí se míchací nástroj.

4 Elektrické zařízení musí být pravidelně kontrolované kvalifikovaným personálem. Před odebráním vzorku se ujistěte, že je stroj zastavený. Rozsah dodávky Stroj s 2 ks míchacího nástroje, 1 speciální vědro na maltu 65 l, 2 vidlicové klíče SW 22 a SW 24, 1 návod k obsluze Provoz otevřte a míchací nádobu naplňte materiálem na míchání. Pomocí sklopného ramene sklopte míchací nástroj a míchač spusťte. Nádoba začne rotovat proti směru hodinových ručiček a spustí se míchací nástroj. Stěrka zabraňuje ukládání materiálu na okrajích nádoby a přesouvá materiál opět do středu. Materiál je připraven k použití do třech minut. Otevřením stroje se míchací nástroj zastaví. Přiměřené množství materiálu v míchači závisí na hustotě a viskozitě materiálu. V některých případech se doporučuje testovací míchání. Nádobu s vymíchaným materiálem můžete ze stroje vyjmout pomocí přepravního vozíku a přepravit ho na místo použití. Pokyny k přepravě Stroj může na rovných površích jednoduše přepravovat jedna osoba pomocí vyklápěcího držadla. Hmotnost stroje je 51 kg. Pro přepravu vozidlem stroj vždy dostatečně zajistěte přepravním pásem nebo podobným zajišťovacím prostředkem. Pás upevněte pouze způsobem, jak je znázorněno na obrázcích. Výr. č Rev. 1 Strana 4

5 Správné použití je míchací zařízení na míchání konstrukčních materiálů různého druhu. Míchané materiály závisí na použitém míchacím nástroji: Míchací nástroj KR: různé druhy malty, potěrů, betonu (- 8 mm), vápenné/sádrové omítky, malty na bázi epoxidové pryskyřice Míchací nástroj DLX: lepidla, tmely a výplňové malty, tenkovrstvé malty, adhezní povlaky, stěrky Doporučené míchané množství představuje maximálně 50 kg/1 2 pytle na jedno míchání (v závislosti na materiálu). Doporučuje se vykonat nejdříve test s požadovaným materiálem na stanovení času potřebného na míchání. Při práci s materiálem se řiďte pokyny výrobce. Zařízení není vhodné k použití s potravinami. Při použití, které není v souladu se zamýšleným použitím, ručí za škody uživatel. Uvedení do provozu Stroj se dodává připravený na použití v kartonovém obalu. Netto hmotnost stroje je 51 kg. Zkontrolujte, zda se elektrické napětí uvedené na typovém štítku shoduje se síťovým napětím. Zástrčku stroje připojte do síťové zásuvky prostřednictvím vhodného prodlužovacího kabelu (typ H07 RN-F, min. Ø 1,5 mm 2 ). Tento musí být vybaven jističem poruchového proudu (např. proudovým chráničem). Provoz Výr. č Změny jsou vyhrazeny. otevřte a míchací nádobu naplňte směsí. Stlačte zelené tlačidlo START I, míchací nádoba se začne otáčet. Sklopte sklopné rameno s míchacím nástrojem a ponořte ho do míchaného materiálu. Míchací nástroj se spustí. Rotací nádoby se míchaný materiál vede k míchacímu nástroji. Pro zastavení míchání stlačte tlačidlo AUS (VYP.) 0. Stroj se zastaví. Alternativa: Pohon míchacího nástroje se zastaví zvednutím sklopného ramene. Nádoba se otáčí dále. Zastavíte ji stlačením červeného tlačítka STOP 0. Plnou nádobu přesuňte pomocí přepravního vozíku (příslušenství). Nezvedejte plnou nádobu ze stroje vlastní silou. Na výměnu míchacího nástroje nasaďte jeden vidlicový klíč na 6-hranné upnutí nástroje a druhý na hřídel míchadla a uvolněte je. Výr. č Rev. 1 Strana 5

lepidla, tmely a výplňové malty, tenkovrstvé malty, adhezní povlaky, stěrky Doporučené míchané množství představuje maximálně 50 kg/1 2 pytle na jedno míchání (v závislosti na materiálu).

6 Odstraňování poruch Stroj je vybavený podpěťovou spouští. Jejím aktivováním se stroj vypne, pokud poklesne napětí v síti, kabel je příliš dlouhý nebo pokud je napájení přerušeno. Po odstranění poruchy stroj znovu spusťte. Pokud je v nádobě příliš materiálu nebo pokud je materiál příliš viskózní, pohon nádoby se přetíží a termostat na motoru stroj vypne. Zmenšete množství míchaného materiálu a nechte motor vychladnout. Stroj znovu spusťte. Pokud motor míchacího nástroje vypne, zkontrolujte délku uhlíkových kartáčů. Kartáče se vypínají automaticky. Zkontrolujte lehkost chodu uhlíků a v případě potřeby je vyčistěte. Údržba Před každou údržbou vytáhněte síťovou zástrčku. Po použití stroj okamžitě vyčistěte. Na čištění nikdy nepoužívejte tekoucí vodu. Na čištění míchacího nástroje stačí vědro s vlhkým pískem. V písku ponořený míchací nástroj na chvíli spusťte, čímž se nástroj vyčistí. Stroj a ovládací prvky udržujte čisté a v dobrém provozním stavu. Všechny pohyblivé části pravidelně mažte přípravkem ESSO EP 2 nebo Mobilux EP 2. Poškozené nebo ohnuté části stroje vyměňte. Větrací štěrbiny na pohonu míchacího nástroje udržujte čisté. Uhlíky pohonu míchacího nástroje vypínají automaticky. Při dosažení minimální délky se stroj vypne. Uhlíky může vyměnit pouze autorizovaný elektrotechnik. Poruchy elektrického zařízení může opravovat pouze autorizovaná servisní společnost. Opotřebované míchací nádoby nahrazujte výlučně originálními míchacími nádobami Collomix č. výr Pouze tyto nádoby mohou zaručit, že stroj bude řádně fungovat. Výr. č Rev. 1 Strana 6

Zmenšete množství míchaného materiálu a nechte motor vychladnout. Stroj znovu spusťte. Pokud motor míchacího nástroje vypne, zkontrolujte délku uhlíkových kartáčů. Kartáče se vypínají automaticky.

7 Likvidace Stroj, příslušenství a obal musí být řádně recyklované a nesmí být likvidovány s domovním odpadem. Všechna zařízení, která už nejsou vhodná k použití, odevzdejte na recyklaci v nejbližším sběrném místě elektrických zařízení. Registrační č. OEEZ: DE Záruka Výrobce poskytuje na tento stroj záruku 24 měsíců na výrobní a materiálové vady. Upozorňujeme, že k záručním reklamacím musí být přiložen doklad o koupi. Nároky na záruku a ručení v případě poranění osob a věcných škod jsou vyloučeny, pokud vyplývají z jedné nebo více z následujících příčin: nesprávné použití stroje, nesprávné uvedení stroje do provozu, nesprávná obsluha a údržba stroje, poškození v důsledku nadměrného znečištění nebo nesprávného čištění, neoprávněné konstrukční změny stroje, použití a instalace jiných než originálních náhradních dílů. Prohlášení ES o shodě Vyhlašujeme na vlastní zodpovědnost, že výrobek vyhovuje následujícím normám a normativním dokumentům: EN 12100, EN ; EN :2009; EN :2010; EN 55014, EN v souladu se směrnicemi 2004/108 ES, 2006/42 ES. A. Essing, jednatel Výr. č Rev. 1 Strana 7

OEEZ: DE44746302 Záruka Výrobce poskytuje na tento stroj záruku 24 měsíců na výrobní a materiálové vady. Upozorňujeme, že k záručním reklamacím musí být přiložen doklad o koupi.
