Domovní odpadní potrubí Zvuková izolace.

Rozměr: px
Začít zobrazení ze stránky:

Download "Domovní odpadní potrubí Zvuková izolace."

Transkript

1 TECHNICKÁ PŘÍRUČKA Domovní odpadní potrubí Zvuková izolace. Protipožární ochrana. Upevňovací technika POLO-KAL NG. POLO-KAL 3S. POLO-CLIP. POLO-CLIP HS POLO-ASV. POLO-BSM. POLO-FLAMM BSM-F

2 2. POLOPLAST

3 OBSAH Normy a schválení 1.1 Všeobecné informace POLO-KAL NG. Zvukově izolující domovní odpadní potrubí POLO-KAL 3S. Vysoce zvukově izolující domovní odpadní potrubí Normy POLO-KAL NG a POLO-KAL 3S POLO-FLAMM BSM POLO-BSM Zkoušky specifické podle použití POLO-KAL NG POLO-KAL 3S Schválení... 9 Potrubní systémy 2.1 Použití POLO-KAL NG a POLO-KAL 3S POLO-KAL NG Technické údaje Sortiment POLO-KAL 3S Technické údaje Sortiment Přechody na jiné potrubní systémy POLO-EHP control Snadná údržba a čištění Sortiment Vnitřní tlakotěsnost Upevnění potrubí POLO-CLIP HS POLO-CLIP Protipožární manžeta POLO-FLAMM BSM-F Oblasti použití POLO-BSM Spojení zajištěné proti vytažení Oblasti použití Sortiment Výhody POLO-ASV Montáž POLO-ASV DN/OD mm Připojení k výtlačným nebo ponorným čerpadlům Zvuková izolace 3.1 Všeobecné informace Hluk Výše hlukové hladiny Překrývání zdrojů zvuku Úkoly zvukové izolace Zvuková izolace ve fázi plánování Normativní hladina hluku u vnitřního domovního odpadu Minimální zvuková izolace podle normy ÖNORM B Minimální zvuková izolace podle normy DIN Hmotnost stěny vliv na zvukovou izolaci Měření hladiny akustického tlaku Výsledky měření hladiny akustického tlaku POLOPLAST. 3

4 OBSAH Protipožární ochrana 4.1 Všeobecné informace Normy a směrnice Cíle protipožární ochrany Vymezení pojmů Koncepce protipožární ochrany Směrnice o stavebních výrobcích Požární úseky Stavební součásti tvořící požární úseky Zákony a technická pravidla pro Rakousko Protipožární slabikář Zákony a technická pravidla pro Německo Vzorový zastavovací řád 2002 (MBO) Směrnice pro vedení (LAR) Izolace potrubí 5.1 Všeobecné informace Tepelná izolace Izolace proti tvorbě kondenzátu Zvuková izolace Izolace proti zvuku šířícímu se vzduchem Izolace proti zvuku šířícímu se tělesy Montážní pokyny pro potrubní systém 6.1 Přeprava a skladování Nakládka a přeprava Vykládka a skladování Atmosférická expozice Zkracování a úkosování Zkracování Úkosování Pokyny pro zásuvné spoje Upevnění objímek Maximální odstup objímek Odborná instalace pro montáž na stěnu v případě potrubí se zvukově izolujícími ocelovými objímkami s pryžovou vložkou Pokyny pro pokládku potrubí Uklidňovací trasa Pokládka potrubí do betonu Stěnové a stropní průchody Pokládka potrubí do zdiva (vybrání) Příklady pokládky do štěrbin Pokládka potrubí na nosné části stropu Pokládka v šachtě Pokládka u zavěšených stropních podhledů POLOPLAST

5 OBSAH 6.6 Praktické řešení problémů Dodatečná instalace odboček Instalace dlouhých sifonových kolen Instalace dvojitých rohových odboček Instalace kombinovaných odboček Instalace odtoků kondenzátu Instalace odtoků kondenzátu DN 100 / DN/OD 110 na 1/ Instalace krátkých přechodových trubek Instalace centrických přechodových trubek s malým hladkým koncem Instalace přechodových trubek vnitřní/vnitřní Instalace cirkulačních kolen Instalace paralelní odbočky Svářečka na opravy Instalační pokyny pro objímku POLO-CLIP HS Systémový popis objímky POLO-CLIP HS Manipulace s objímkou POLO-CLIP HS Změna objímky na jiné jmenovité světlosti trubek Montáž s objímkou POLO-CLIP HS Instalační pokyny pro POLO-FLAMM BSM-F Instalační pokyny pro POLO-BSM Výpisy specifikací 7.1 Textové moduly pro POLO-KAL NG Textové moduly pro POLO-KAL 3S Výpis specifikací pro POLO-ASV Výpis specifikací pro POLO-BSM Výpis specifikací POLO-CLIP HS Všeobecné pokyny Informace obsažené v této technické příručce Vám mají pomoci vybrat si z našich výrobků pro svoje použití. Při sestavování textů a obrázků jsme postupovali s nejvyšší pečlivostí. Chyby však přesto nelze zcela vyloučit. Společnost POLOPLAST proto nemůže převzít právní odpovědnost ani jakýkoli druh ručení za případné chybné údaje a jejich důsledky. Společnost POLOPLAST uvítá návrhy na vylepšení a upozornění na nedostatky. Máte-li zájem o další informace, jsme Vám rádi k dispozici s dotazy se obracejte na naši technickou vnější službu nebo nás kontaktujte prostřednictvím: +43 (0)732 / , office@poloplast.com POLOPLAST. 5

6 1.1 Všeobecné informace POLO-KAL NG. Zvukově izolující domovní odpadní potrubí 1. Vnější vrstva z PP Tvrdý ochranný plášť trubky. Robustní a s vysokou rázovou houževnatostí. 20 let záruka ***** 20 LET ZÁRUKA let záruka ***** 20 let záruka ***** 20 let záruka ***** Střední vrstva z PP-MV Umělá hmota zesílená minerálními látkami. Vyznačuje se vysokou stabilitou a zajišťuje vysokou zvukovou izolaci potrubí POLO-KAL NG. 3. Vnitřní vrstva z PP Mimořádná hladkost povrchu a odolnost vůči chemickým vlivům. POLO-KAL NG prvotřídní potrubí. Milióny instalací, milióny spokojených zákazníků. Výhody POLO-KAL NG Vynikající zvukově izolační hodnoty Osvědčená třívrstvá technologie spolehlivě tlumí hluk protékající vody. Vysoká tuhost Zajišťuje vysokou míru bezpečnosti při instalaci, stabilitu a snadnou pokládku. Mimořádná odolnost vůči zatížení Špičkové hodnoty v testech tuhosti v ohybu, rázové houževnatosti (do -20 C), odolnost vůči horké vodě (krátkodobě: 97 C / dlouhodobě: 95 C), malá délková roztažnost, vysoká chemická odolnost. Hladká vnitřní vrstva Předchází tvorbě usazenin. Exaktní těsnicí systém Přesná nasouvací hrdla. Rychlá montáž. Trvalé spojení. 20 letá záruka Nekompromisní kvalita, za kterou ručíme (Prohlášení o poskytnutí záruky z ). 20 let zkušeností s vícevrstvou technologií Společnost POLOPLAST disponuje znalostmi a zkušenostmi s osvědčenou třívrstvou technologií nabytými v průběhu 20 let a 50 lety zkušeností v oblasti domovních odpadů. Mnohostranné možnosti použití a rozsáhlý sortiment Takřka neomezené možnosti použití díky velkému množství systémových komponent v rozměrech DN Možnost uložení do země na pozemku Díky vysoké kruhové tuhosti obzvláště vhodné. 6. POLOPLAST

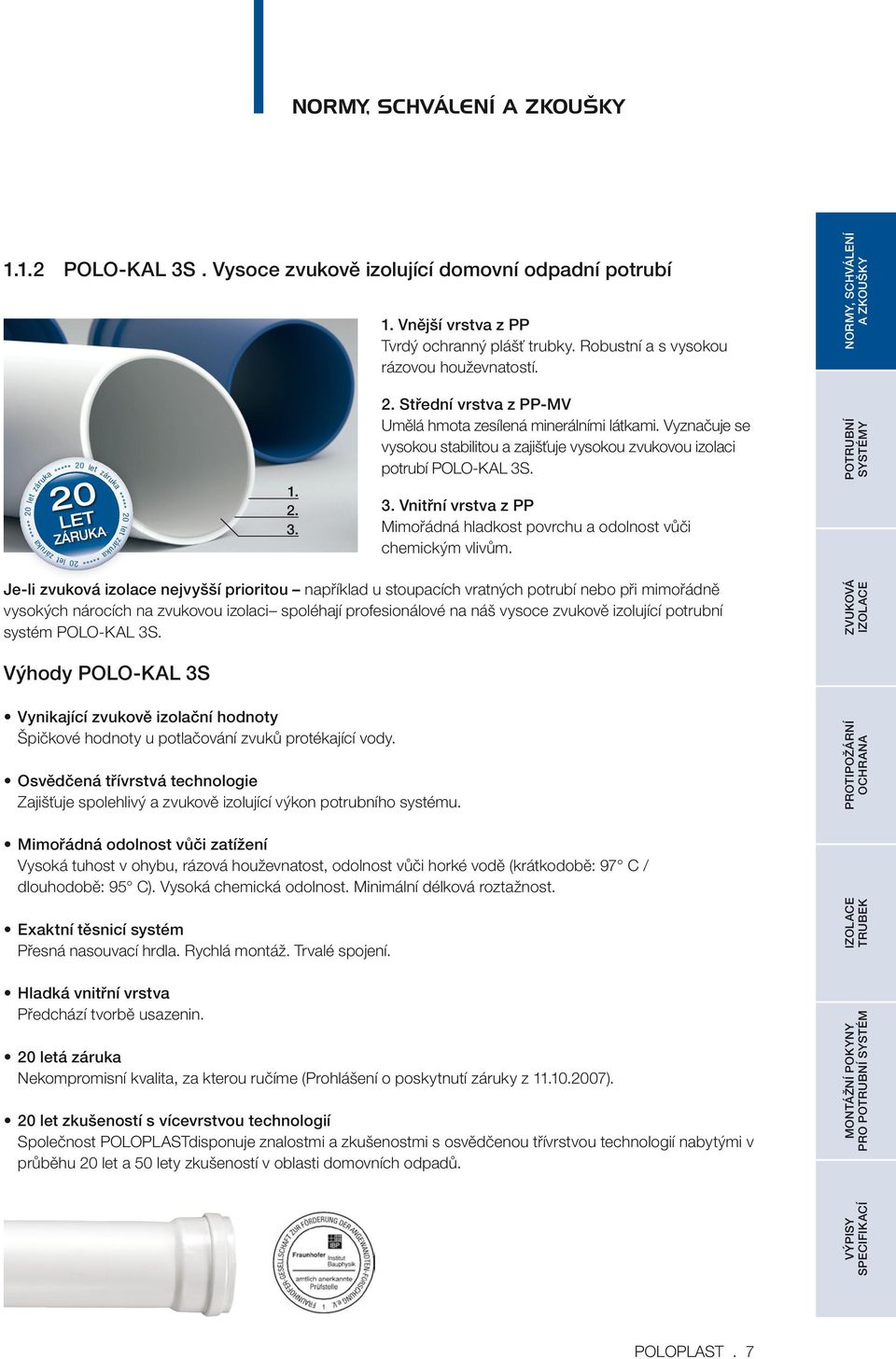

7 1.1.2 POLO-KAL 3S. Vysoce zvukově izolující domovní odpadní potrubí 1. Vnější vrstva z PP Tvrdý ochranný plášť trubky. Robustní a s vysokou rázovou houževnatostí. 20 let záruka ***** 20 LET ZÁRUKA let záruka ***** 20 let záruka ***** 20 let záruka ***** Střední vrstva z PP-MV Umělá hmota zesílená minerálními látkami. Vyznačuje se vysokou stabilitou a zajišťuje vysokou zvukovou izolaci potrubí POLO-KAL 3S. 3. Vnitřní vrstva z PP Mimořádná hladkost povrchu a odolnost vůči chemickým vlivům. Je-li zvuková izolace nejvyšší prioritou například u stoupacích vratných potrubí nebo při mimořádně vysokých nárocích na zvukovou izolaci spoléhají profesionálové na náš vysoce zvukově izolující potrubní systém POLO-KAL 3S. Výhody POLO-KAL 3S Vynikající zvukově izolační hodnoty Špičkové hodnoty u potlačování zvuků protékající vody. Osvědčená třívrstvá technologie Zajišťuje spolehlivý a zvukově izolující výkon potrubního systému. Mimořádná odolnost vůči zatížení Vysoká tuhost v ohybu, rázová houževnatost, odolnost vůči horké vodě (krátkodobě: 97 C / dlouhodobě: 95 C). Vysoká chemická odolnost. Minimální délková roztažnost. Exaktní těsnicí systém Přesná nasouvací hrdla. Rychlá montáž. Trvalé spojení. Hladká vnitřní vrstva Předchází tvorbě usazenin. 20 letá záruka Nekompromisní kvalita, za kterou ručíme (Prohlášení o poskytnutí záruky z ). 20 let zkušeností s vícevrstvou technologií Společnost POLOPLASTdisponuje znalostmi a zkušenostmi s osvědčenou třívrstvou technologií nabytými v průběhu 20 let a 50 lety zkušeností v oblasti domovních odpadů. POLOPLAST. 7

8 1.2 Normy POLO-KAL NG a POLO-KAL 3S EN DÍL 1-5 ÖNORM B 2501 Samospádová odvodňovací zařízení uvnitř budov Odvodňovací zařízení pro budovy Plánování, realizace a zkoušení - doplňující směrnice k normám ÖNORM EN a ÖNORM EN DIN 1986 DÍL 100 EN DIN 4109 Odvodňovací zařízení pro budovy a pozemky Díl 100: Předpisy ve spojení s normami DIN EN 752 a DIN EN Laboratorní měření hluku z instalací pro odpadní vody Zvuková izolace v pozemním stavitelství VDI POLO-FLAMM BSM-F Zvuková izolace bytů EN DIN POLO-BSM EN EN Požární klasifikace stavebních výrobků a konstrukcí staveb Díl 1: Klasifikace podle výsledků zkoušek reakce stavebních výrobků na oheň Reakce stavebních materiálů a konstrukčních součástí na oheň Zkoušení požární odolnosti provozních instalací Těsnění prostupů Požární klasifikace stavebních výrobků a konstrukcí staveb Díl 1: Klasifikace podle výsledků zkoušek reakce stavebních výrobků na oheň DIN Reakce stavebních materiálů a konstrukčních součástí na oheň 1.3 Zkoušky specifické podle použití POLO-KAL NG TGM-VA KU SIEGEN IB-WEG Odolnosti vůči vnějším nárazům stupňovitou metodou při -20 C Zkoumání elektrostatického náboje na větracích trubkách (Kontrolované větrání obytných místností, centrální zařízení na odsávání prachu) 8. POLOPLAST

9 SIEGEN G02-146/2 OFI ÖKI Posouzení a porovnání poklesu tlaku u plastových potrubních úseků a tvarovek pro větrací trubky (Kontrolované větrání obytných místností, centrální zařízení na odsávání prachu) Koeficient délkové roztažnosti plastových potrubních úseků Těsnost při podtlaku OFI Měření emisí na vnitřních vrstvách trubek v souladu s VDA 278 OFI Měření emisí u tvarovek a těsnění POLO-KAL NG v souladu s VDA 278 ING. BERNHARD HAMMER Pracovní a časové porovnání ŘÍJEN 2001 Nasouvání a svařování u systémů odpadního potrubí OFI Dynamické zkoušky tlakem na zjištění odolnosti spoje proti rozpojení ZF-Steyr Werkstofftechnik A-SQ Důkaz těsnosti vůči radonu POLO-KAL 3S OFI Schválení Koeficient délkové roztažnosti plastových potrubních úseků Deutschland Österreich Z Z POLO-KAL NG: DiBt-Zulassung Nr. Z POLO KAL 3S: DiBt-Zulassung Nr. Z TGM KU Norwegen POLO-KAL NG: Zulassung Nr. NPS 0396 POLO KAL 3S: Rohre Zulassung Nr. PS 0697 Formstücke Zulassung Nr. PS 0702 Schweden POLO-KAL NG: Zulassung Nr. 0704/99 POLO-KAL 3S: Zulassung Nr. 0990/99 Tschechien POLO-KAL NG: Zulassung Nr V/AO POLO KAL 3S: Zulassung Nr V/AO Slowakei POLO-KAL NG: Zulassung Nr. 0901A/02/0016/1/C/C06 POLOPLAST. 9

10 2.1 Použití POLO-KAL NG a POLO-KAL 3S Mnoho úkolů. Jedna odpověď. POLO-KAL NG Trubky zajišťují napájení a odvod odpadů v celém domě a zabezpečují tak vysoký komfort bydlení pro kompromisy zde proto není prostor. Potrubní systémy společnosti POLOPLAST podávají přesvědčivé výkony počínaje střechou a konče sklepem, a to s maximální mírou spolehlivosti. Již po desetiletí. Na desetiletí Střešní vtok ( Střešní gulle) POLO-ASV POLO-KAL NG s dodavateli systémů Připevnění 10. POLOPLAST

11 1 (Vysoce) zvukově izolující domovní odpadní potrubí POLO-KAL NG. POLO-KAL 3S Jako vysoce hodnotný domovní systém odpadního potrubí se POLO-KAL NG, zvukově izolující plastové potrubí vyrobené inovativní třívrstvou technologií, může pochlubit vysokou kvalitou a vynikajícími zvukově izolačními hodnotami. Všude tam, kde je vyžadována obzvláště vysoká míra zvukové izolace, nabízí společnost POLOPLAST prostřednictvím vysoce zvukově izolujícího potrubního systému POLO-KAL 3S přesvědčivé řešení, určené speciálně pro domovní stoupací vratná potrubí nebo pro mimořádné požadavky. 2 Kontrolované větrání obytných místností se zemním výměníkem tepla POLO-KAL NG KWL+EWT Vysoká kvalita a vynikající vlastnosti výrobku činí z potrubního systému POLO-KAL NG na míru střižené řešení i v případě moderních větracích zařízení se zemním výměníkem tepla. Tím POLO-KAL NG významně přispívá ke zvýšení komfortu bydlení a energetické účinnosti Centrální zařízení na odsávání prachu POLO-KAL NG ZSA Při použití centrálního zařízení na odsávání prachu zajišťuje implementace stěžejních vlastností výrobku POLO-KAL NG, jako je inovativní třívrstvá konstrukce, hladké vnitřní plochy či přesné provedení hrdel, tichý a účinný sací výkon. 4 Technika odpadních plynů POLO-KAL NG AGT V oblasti použití technika odpadních plynů je potrubní systém POLO-KAL NG díky své chemické a tepelné odolnosti horkým tipem pro komínová potrubí pro zařízení s olejovými nebo plynovými kondenzačními kotly. 5 Trubková průchodka POLO-RDS evolution Pomocí chytrých detailů umožňuje trubková průchodka POLO-RDS evolution snadný, bezpečný a těsný průchod kabelů a potrubních vedení stěnami. 6 Spojení zajištěné proti vytažení POLO-ASV Spojení zajištěné proti vytažení POLO-ASV zajišťuje zvýšenou bezpečnost díky posílení upevnění, jsou-li zásuvné spoje domovního systému odpadního potrubí vystaveny obzvláště silnému zatížení. POLO-ASV lze snadno namontovat a odmontovat. Odvodnění střech podtlakem POLO-KAL NG UDS V součinnosti s vysoce kvalitními, vzájemně optimálně vyladěnými systémovými komponentami renomovaných výrobců, zaručuje potrubní systém POLO-KAL NG ve spojení se zajištěním proti vytažení POLO-ASV při použití k odvodnění střech podtlakem rychlé, spolehlivé a hospodárné odvodňování velkých střešních ploch. POLOPLAST. 11

12 2.2 POLO-KAL NG Technické údaje Materiál Barva Trubka: PP / PP-MV / PP (bez obsahu halogenů) Tvarovky: PP-MV (bez obsahu halogenů) modrá RAL 5014 (bez obsahu halogenů a kadmia) Odolnost vůči horké vodě krátkodobě 97 C 30 sek./den = 152 hod./50 let Trubky a tvarovky dlouhodobě 95 C 10 min./den = 3000 hod./50 let Životnost 50 let Trvalé zatížení 60 C 5 hod./den = hod./50 let Odolnost vůči horké vodě, Trvalé zatížení 5 hod./den SBR, NBR do 80 C Těsnění Silikonové těsnění do 97 C Krátkodobé zatížení 10 min./den SBR, NBR do 95 C Třída použití B/D (building/drainage) pro kmenové vedení podle norem EN 12056, EN 752 a DIN a ÖNORM B 2501 V Německu schváleno pro uložení do země po hranice pozemku. V Rakousku vhodné pro uložení do země až po hranice pozemku. Označení trubek Na domovních odpadních trubkách s označením POLO-KAL NG je vyznačeno následující: Číslo šarže, rok výroby a týden výroby, název firmy, rozměr, třída použití, třída tuhosti, zkušební značka a údaje o materiálu. Chemická odolnost Spojení Reakce na oheň Trubky a tvarovky z PP podle normy DIN 8078, příloha1 Těsnění z SBR podle ISO TR7620 Nasouvací hrdla š továrně vložený profilový těsnící kroužek, lze i břitový těsnící kroužek, Materiál těsnění = SBR (od DN/OD 200 NBR) Program trubek a tvarovky odpovídá požární klasifikaci B2 normálně hořlavé, Třída vývinu kouře Q1 slabě dýmající, Třída tvorby kapek TR1 neodkapávající, v souladu s normou ÖNORM B 3800 resp. DIN 4102, Díl 1 Reakce na oheň Podle normy EN : D - s2, d1 Kruhová tuhost Kruhová tuhost trubky byla prokázána v souladu s normou EN ISO Kruhová tuhost činí nejméně 6,0 kn/m 2 v rámci celého rozsahu rozměrů DN/OD mm. Rozměry DN/OD 200 a 250 mm disponují kruhovou tuhostí min. 8,0 KN/m 2. Modul pružnosti MPa podle normy ISO 178 Těsnost TGM VA KU 2164 Střední koeficient 0,05 mm/m K délkové roztažnosti KDR Zkušební zpráva OFI č ) Rázová houževnatost v chladu až -20 C, bezpečná doprava a pokládka i při nízkých teplotách. Cizí dohled kvalita výrobků Trubky a tvarovky POLO-KAL NG jsou kontrolovány akreditovanými zkušebními ústavy plastů v Rakousku a v Německu. 12. POLOPLAST

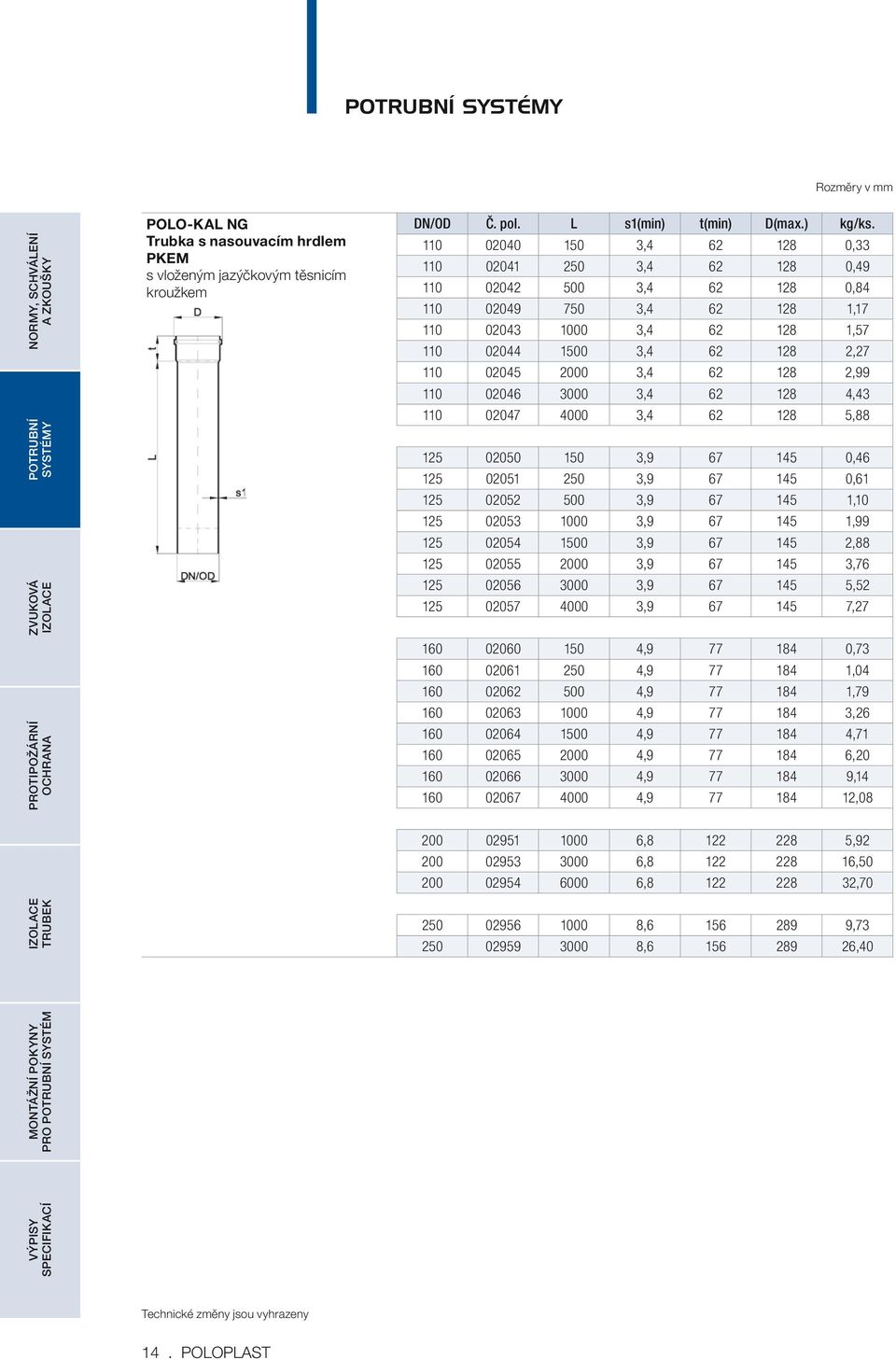

13 2.2.2 Sortiment Rozměry v mm POLO-KAL NG Trubka s nasouvacím hrdlem PKEM s vloženým jazýčkovým těsnicím kroužkem DN/OD* Č. pol. Délka s1(min) t(min) D(max.) kg/ks , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,29 * DN/OD podle evropské normy CEN/TC 155 Dimension Nominal (jmenovitý rozměr) / Outside Diameter (vnější průměr) ** V aktuálním vydání specifikace výkonu pro domovní techniku (LB-HT), verze 07. duben 2005 ( Bauservice/default.htm), jsou obsaženy rovněž vysoce zvukově izolující (LG 66.07) a zvukově izolující (LG 66.06) domovní odpadní trubky, a to ve výkonnostní třídě (LG) 66, čistírny odpadních vod. Pro vaši informaci jsou relevantní čísla specifikace LB-HT uvedena vždy u příslušných charakteristik výrobků. Technické změny jsou vyhrazeny POLOPLAST. 13

14 Rozměry v mm POLO-KAL NG Trubka s nasouvacím hrdlem PKEM s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. L s1(min) t(min) D(max.) kg/ks , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,40 Technické změny jsou vyhrazeny 14. POLOPLAST

15 Rozměry v mm Koleno POLO-KAL NG PKB s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Z1 Z2 R L kg/ks , , , , , , , , , , , , , , , , , , segmenty 212 4, , , , , , , , , , segmenty 270 5,02 67, , , , , , , , ,90 87, , , , , , , , , , segmenty 392 6,32 Technické změny jsou vyhrazeny POLOPLAST. 15

16 Rozměry v mm Odbočka POLO-KAL NG PKEA s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Z1 Z2 Z3 L kg/ks / ,05 40/ ,07 40/ ,08 50/ ,08 50/ ,10 50/ ,11 75/ ,20 75/ ,28 90/ ,26 90/ ,35 90/ ,40 110/ ,35 110/ ,38 110/ ,48 110/ ,83 110/ ,67 125/ ,66 125/ ,02 125/ ,86 125/ ,96 160/ ,41 160/ ,26 160/ ,58 160/ ,83 200/ ,23 200/ ,00 250/ ,75 250/ ,32 67,5 40/ ,08 50/ ,09 50/ ,10 75/ ,18 75/ ,29 90/ ,29 90/ ,38 90/ ,35 110/ ,36 110/ ,43 110/ ,75 110/ ,58 125/ ,79 125/ ,73 160/ ,11 160/ ,17 Technické změny jsou vyhrazeny 16. POLOPLAST

17 Rozměry v mm Odbočka POLO-KAL NG PKEA s vloženým jazýčkovým těsnicím kroužkem * DN/OD Č. pol. Z1 Z2 Z3 L kg/ks. 87,5 40/ ,07 50/ ,09 50/ ,10 75/ ,18 75/ ,23 90/ ,23 90/ ,34 90/90* ,33 110/ ,34 110/ ,42 110/ ,57 110/110* ,54 125/ ,63 125/ ,87 125/ ,71 125/ ,76 160/ ,38 160/ ,21 160/ ,54 160/ ,72 200/ ,90 200/ ,80 250/ ,91 250/ ,47 POLO-KAL NG DN/OD Č. pol. Z1 Z2 Z3 L kg/ks. Dvojitá odbočka PKDA 45 /180 75/50/ ,25 s vloženým 75/75/ ,37 jazýčkovým těsnicím kroužkem 110/50/ ,42 110/110/ ,89 125/110/ ,08 160/110/ ,48 67,5 /180 50/50/ ,10 90/50/ ,28 90/90/ ,44 110/50/ ,38 110/75/ ,50 110/110/ ,74 125/110/ ,88 160/110/ ,37 87,5 /180 90/90/ ,43 110/50/ ,38 110/75/ ,48 110/110/ ,64 125/110/ ,86 160/110/ ,37 Technické změny jsou vyhrazeny POLOPLAST. 17

18 Rozměry v mm POLO-KAL NG Paralelní odbočka PKPA s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Z1 Z2 Z3 Z4 L L2 A kg/ks. 90/ ,48 110/ ,54 110/ ,81 POLO-KAL NG Rohová dvojitá odbočka PKEDA s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Z1 Z2 Z3 Z4 L kg/ks. 67,5 110/110/ ,77 87,5 /90 90/90/ ,43 110/110/ ,66 110/L110/R ,60 110/L75/R ,60 125/110/ ,85 160/110/ ,36 POLO-KAL NG DN/OD Č. pol. Z1 Z2 Z3 Z4 Z5 Z6 L kg/ks. Kombinovaná 87,5 / /L110/R ,75 odbočka PKKA 110/L75/R ,75 s vloženým jazýčkovým 110/110/ ,86 těsnicím kroužkem POLO-KAL NG Přechodová trubka PKR s vloženým jazýčkovým těsnicím kroužkem DN/OD1 DN/OD2 Č. pol. Z1 L kg/ks , , , , , , , , , , , , , ,96 Technické změny jsou vyhrazeny 18. POLOPLAST

19 Rozměry v mm POLO-KAL NG Přechodová trubka krátká PKRK DN/OD Č. pol. Z2 A L kg/ks. 70/ ,07 90/ ,11 90/ ,10 110/ ,16 110/ ,16 110/ ,15 160/ ,43 POLO-KAL NG Přechodová trubka PKRI vnitřní/vnitřní DN/OD Č. pol. Z2 A L kg/ks. 110/ ,18 110/ ,17 110/ ,15 110/ ,28 160/ ,48 POLO-KAL NG Přechodová trubka centrická PKRZ s malým hladkým koncem DN/OD1 DN/OD2 Č. pol. L t Z1 kg/ks , , ,18 POLO-KAL NG Čisticí trubka PKRE s vloženým jazýčkovým těsnicím kroužkem DN/OD , tlakotěsná do 0,5 bar DN/OD Č. pol. Z1 Z2 B L kg/ks , , , , , , , ,80 POLO-KAL NG Dlouhé hrdlo PKL s vloženým dvojitým jazýčkovým těsnicím kroužkem DN/OD Č. pol. L D t kg/ks , , , , , , , , ,79 POLOPLAST. 19

20 Rozměry v mm POLO-KAL NG Dvojité hrdlo PKD s vloženým břitovým těsnícím kroužkem POLO-KAL NG Převlečné hrdlo PKU s vloženým dvojitým břitovým těsnícím kroužkem DN/OD Č. pol. L Z1 kg/ks , , , , , , , , , ,02 DN/OD Č. pol. L kg/ks , , , , , , , ,50 POLO-KAL NG Zátka do hrdla PKM DN/OD Č. pol. L1 kg/ks , , , , , , , , ,36 POLO-KAL NG Koleno doplňkového větracího potrubí DN/OD Č. pol. L D t kg/ks ,72 69,28 142,11 0,572 POLO-KAL NG Odtok kondenzátu PKKO Přípojka na hadici di 8 mm DN/OD1 DN/OD2 Č. pol. L1 kg/ks ,01 Technické změny jsou vyhrazeny 20. POLOPLAST

21 Rozměry v mm POLO-KAL NG Odtok kondenzátu pro spiropotrubí DN 100 PKKO Přípojka na 1/2 DN/OD1 DN/OD2 Č. pol. L B kg/ks. 40 1/ , / , / ,02 + 0,02 (zweiteilig) POLO-KAL NG Odtok kondenzátu pro spiropotrubí DN 100 PKKO Přípojka na 1/2 DN/OD1 DN/OD2 Č. pol. L1 kg/ks / ,14 POLO-KAL NG Sifonový připojovací kus PKS s násuvným těsněním DN/OD1 DN/OD2 Č. pol. d L M DI kg/ks / mm , / mm , / mm , / mm , / mm , mm ,08 POLO-KAL NG Sifonové připojovací koleno PKSW s násuvným těsněním DN/OD1 DN/OD2 Č. pol. da L Z1 L1 M DI kg/ks / mm , / mm , / mm , / mm , / mm , mm ,09 Technické změny jsou vyhrazeny POLOPLAST. 21

22 Rozměry v mm POLO-KAL NG Sifonové koleno dlouhé redukované PKSBR s násuvným těsněním DN/OD1 DN/OD2 Č. pol. da L1 L2 L3 kg/ks / mm , / mm ,14 POLO-KAL NG Sifonové koleno dlouhé PKSB s násuvným těsněním DN/OD1 DN/OD2 Č. pol. da L1 L2 L3 kg/ks mm ,19 POLO-KAL NG Dvojité sifonové koleno dlouhé PKDSB s násuvným těsněním DN/OD1 DN/OD2 Č. pol. da L1 L2 L3 kg/ks / mm , / mm ,27 POLO-KAL NG násuvné těsnění PKNI DN/OD Č. pol. da DA kg/ks. 1 1/ mm 54 0,04 1 1/ mm 54 0, mm 67 0,04 Technické změny jsou vyhrazeny 22. POLOPLAST

23 Rozměry v mm POLO-KAL NG WC připojovací kus PKG s těsněním DN/OD Č. pol. DI L t kg/ks ,62 POLO-KAL NG WC připojovací koleno PKGB s těsněním DN/OD Č. pol. Alpha DI L t Z1 Z2 kg/ks , ,48 POLO-KAL NG WC připojovací koleno PKGB s těsněním DN/OD1 DN/OD2 Č. pol. Alpha DI L t Z1 Z2 Z3 kg/ks , ,43 POLO-KAL NG WC připojovací těsnění PKGD DN/OD1 DN/OD2 Č. pol. DA L kg/ks ,07 Technické změny jsou vyhrazeny POLOPLAST. 23

24 Rozměry v mm POLO-KAL NG odpařovací nástavec PKDH s posuvným límcem DN/OD Č. pol. L1 L kg/ks variabilní 775 1, variabilní , variabilní ,28 POLO-KAL NG Náhradní jazýčkové těsnicí kroužky PKLI POLO-KAL NG Jazýčkový těsnicí kroužek NBR PKNL POLO-KAL NG Náhradní dvojitý jazýčkový těsnicí kroužek PKDL DN/OD Č. pol. kg/ks , , , , , , , , , ,018 DN/OD Č. pol. kg/ks , , , , , , , ,182 DN/OD Č. pol. kg/ks , , , , , , , ,066 Technické změny jsou vyhrazeny 24. POLOPLAST

25 2.3 POLO-KAL 3S Technické údaje Materiál Barva Trubka: PP / PP-MV / PP (bez obsahu halogenů) Tvarový kus: PP-MV (bez obsahu halogenů) světle šedá RAL 7035 (bez obsahu halogenů a kadmia) Odolnost vůči horké vodě Krátkodobě 97 C 30 sek./den = 152 hod./50 let Trubky a tvarové kusy Dlouhodobě 95 C 10 min./den = 3000 hod./50 let Životnost 50 let Trvalé zatížení 60 C 5 hod./den = hod./50 let Odolnost vůči horké vodě, Trvalé zatížení 5 hod./den SBR, NBR do 80 C Těsnění Silikonové těsnění až 97 C Krátkodobé zatížení 10 min./den SBR, NBR do 95 C Třída použití B/D (building/drainage) pro kmenové vedení podle norem EN 12056, EN 752 a DIN a ÖNORM B 2501 V Německu schváleno pro uložení do země po hranice pozemku. V Rakousku vhodné pro uložení do země až po hranice pozemku. Označení trubek Na domovních odpadních trubkách s označením POLO-KAL 3S je vyznačeno následující: Číslo šarže, rok výroby a týden výroby, název firmy, rozměr a zkušební značka. Chemická odolnost Trubky a tvarové kusy z PP podle normy DIN 8078, Příloha 1 Těsnění z SBR podle normy ISO TR7620 Spojení Nasouvací hrdla s továrně vloženými jazýčkovými těsnicími kroužky. Materiál těsnění = SBR Reakce na oheň Program trubek a tvarových kusů odpovídá požární klasifikaci B2 normálně hořlavé, Třída vývinu kouře Q1 normálně dýmající, Třída tvorby kapek TR1 neodkapávající, v souladu s normou ÖNORM B 3800 resp. DIN 4102, Díl 1 Reakce na oheň podle normy EN : D - s2, d1 Kruhová tuhost Kruhová tuhost trubek POLO-KAL 3S přesahuje 4 KN/m 2. Modul pružnosti 1000 MPa podle normy ISO 178 Střední koeficient 0,09 mm/m K délkové roztažnosti KDR Zkušební zpráva OFI č ) Cizí dohled kvalita výrobků Trubky a tvarové kusy POLO-KAL 3S jsou kontrolovány akreditovanými zkušebními ústavy plastů v Rakousku a v Německu. Technické změny jsou vyhrazeny POLOPLAST. 25

26 Rozměry v mm Sortiment POLO-KAL 3S Trubka s nasouvacím hrdlem PKSEM s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. L s1(min) t(min) D(max.) kg/ks , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,72 * DN/OD podle evropské normy CEN/TC 155 Dimension Nominal (jmenovitý rozměr) / Outside Diameter (vnější průměr) ** V aktuálním vydání specifikace výkonu pro domovní techniku (LB-HT), verze 07. duben 2005 ( Bauservice/default.htm), jsou obsaženy rovněž vysoce zvukově izolující (LG 66.07) a zvukově izolující (LG 66.06) domovní odpadní trubky, a to ve výkonnostní třídě (LG) 66, čistírny odpadních vod. Pro vaši informaci jsou relevantní čísla specifikace LB-HT uvedena vždy u příslušných charakteristik výrobků. Technické změny jsou vyhrazeny 26. POLOPLAST

27 Rozměry v mm POLO-KAL 3S Koleno PKSB s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Z1 Z2 R L kg/ks , , , , , , , , , , , , , , ,28 67, , ,65 POLO-KAL 3S Odbočka PKSA s vloženým jazýčkovým těsnicím kroužkem 87, , , , , ,35 DN/OD Č. pol. Z1 Z2 Z3 L kg/ks / ,54 75/ ,67 90/ ,60 90/ ,72 90/ ,93 110/ ,84 110/ ,02 110/ ,99 110/ ,35 125/ ,12 125/ ,27 160/ , ,66 160/ ,41 67,5 110/ ,78 110/ ,03 110/ ,05 Technické změny jsou vyhrazeny POLOPLAST. 27

28 Rozměry v mm POLO-KAL 3S Odbočka PKSA s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Z1 Z2 Z3 L kg/ks. 87,5 75/ ,44 75/ ,51 90/ ,85 90/ ,57 90/ ,72 110/ ,73 110/ ,84 110/ ,79 110/ ,07 125/ ,92 125/ ,99 160/ ,59 160/ ,68 POLO-KAL 3S Dvojitá odbočka PKSDA s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Alpha Z1 Z2 Z3 Z4 L kg/ks. 110/110/ ,65 110/110/ , ,40 110/110/ , ,26 POLO-KAL 3S Rohová dvojitá odbočka PKSEDA s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Z1 Z2 Z3 Z4 L kg/ks. 110/110/ ,26 POLO-KAL 3S Paralelní odbočka PKSPA s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. L L2 Z1 Z2 Z3 A kg/ks ,57 Technické změny jsou vyhrazeny 28. POLOPLAST

29 Rozměry v mm POLO-KAL 3S Přechodová trubka PKSR s vloženým jazýčkovým těsnicím kroužkem DN/OD1 DN/OD2 Č. pol. Z1 Z2 A L kg/ks , , , , , , , , ,70 POLO-KAL 3S Čisticí trubka PKSRE s vloženým jazýčkovým těsnicím kroužkem tlakotěsná do 0,5 bar DN/OD Č. pol. Z1 Z2 B L kg/ks , , , , ,69 POLO-KAL 3S Převlečné hrdlo PKSU s vloženým dvojitým jazýčkovým těsnicím kroužkem DN/OD Č. pol. L kg/ks , , , , ,87 POLO-KAL 3S Dvojité hrdlo PKSD s vloženým jazýčkovým těsnicím kroužkem DN/OD Č. pol. Z1 L kg/ks , ,50 Technické změny jsou vyhrazeny POLOPLAST. 29

30 Rozměry v mm POLO-KAL 3S Dlouhé hrdlo PKSL s dvojitým jazýčkovým těsnicím kroužkem DN/OD Č. pol. L t D kg/ks ,81 POLO-KAL 3S Dlouhé hrdlo PKSL DN/OD Č. pol. L kg/ks , , , , , ,36 Pro speciální stavební díly viz POLO-KAL NG POLO-KAL 3S Náhradní jazýčkový těsnicí kroužek PKSLI DN/OD Č. pol. kg/ks , , , , , ,046 POLO-KAL NG Jazýčkový těsnicí kroužek NBR PKNL POLO-KAL NG Náhradní dvojitý jazýčkový těsnicí kroužek PKDL DN/OD Č. pol. kg/ks , , , , , ,050 DN/OD Č. pol. kg/ks , , , , ,043 Technické změny jsou vyhrazeny 30. POLOPLAST

31 2.4 Přechody na jiné potrubní systémy Pro připojení trubek POLO-KAL NG na jiné potrubní systémy je nutno použít speciálně pro tento účel vyvinuté přechodové tvarové kusy. Těsnicí oblast těsnění pro hladké konce litinových a vláknitých cementových trubek: DN/OD mm DN/OD mm DN/OD mm DN/OD mm DN/OD mm POZOR: Je nutno dbát na provedení bez pnutí. Těsnění s kluzným kroužkem musí být rovnoměrně slisováno. Při pokládce bez pnutí činí těsnost přechodových tvarových kusů 0,3 bar. Přechod na vláknitý cement Přechod z hladkého konce POLO-KAL NG na hrdlo z vláknitého cementu PKUMAG Typ a) Typ b) Rozměry v mm DN/OD1 DN/OD2 Č. pol. Typ L kg/ks. 50 hrdlo z vl. cem a) 98 0,09 75 hrdlo z vl. cem b) 63 0, hrdlo z vl. cem b) 76 0, hrdlo z vl. cem b) 88 0, hrdlo z vl. cem b) 98 0,53 Přechod z hladkého konce POLO-KAL NG na hladký konec z vláknitého cementu PKUSAG DN/OD Č. pol. D L t kg/ks hladký konec z VC , hladký konec z VC , hladký konec z VC , hladký konec z VC , hladký konec z VC ,88 Přechod z hladkého konce z vláknitého cementu na POLO-KAL NG hrdlo PKULSAG DN/OD Č. pol. D L t kg/ks hladký konec z VC 111,6 47 0, hladký konec z VC , hladký konec z VC , hladký konec z VC , hladký konec z VC ,16 Technické změny jsou vyhrazeny POLOPLAST. 31

32 Rozměry v mm Přechod na litinu Přechod z hladkého konce POLO-KAL NG na litinové hrdlo PKUMAG DN/OD1 DN/OD2 Č. pol. Typ L kg/ks. 50 litinové hrdlo a) 98 0,09 75 litinové hrdlo b) 63 0, litinové hrdlo b) 88 0,46 Typ a) Typ b) Přechod z hladkého konce POLO-KAL NG na litinové hrdlo PKUMAG DN/OD1 DN/OD2 Č. pol. L kg/ks. 110 litinové hrdlo , litinové hrdlo ,73 Přechod z hladkého konce POLO-KAL NG na litinový hladký konec PKUSAG DN/OD Č. pol. D L t kg/ks litinový hladký konec , litinový hladký konec , litinový hladký konec , litinový hladký konec , litinový hladký konec ,88 Přechod z litinového hladkého konce na POLO-KAL NG hrdlo PKULSAG DN/OD Č. pol. D L t kg/ks litinový hladký konec 111,6 47 0, litinový hladký konec , litinový hladký konec , litinový hladký konec , litinový hladký konec ,16 Technické změny jsou vyhrazeny 32. POLOPLAST

33 Rozměry v mm Přechod na trubky POLO-KAL generace před r.1960 Přechod z hladkého konce POLO-KAL NGna POLO-KAL NG hrdlo generace před r PKUMA DN/OD1 DN/OD2 Č. pol. L t kg/ks , ,25 Renovační přechodové tvarové kusy Přechod z hrdla POLO-KAL NG na hladký konec DN100 DN/OD1 DN/OD2 Č. pol. L kg/ks ,09 Náhradní těsnění Těsnění pro přechody na trubky z vláknitého cementu nebo litiny PKUDGA Barva: černá DN/OD Č. pol. L kg/ks , , , *) 64 0, **) 64 0, ,16 *) nasouvatelné na vnější průměr mm **) nasouvatelné na vnější průměr mm (stará generace) Technické změny jsou vyhrazeny POLOPLAST. 33

34 Rozměry v mm Připojení na kameninu Přechod z hladkého konce POLO-KAL NG na kameninové hrdlo s valivým kroužkem PKUSM DN/OD1 DN/OD2 Č. pol. L t1 kg/ks. Kameninové hrdlo ,45 Kameninové hrdlo ,62 Kameninové hrdlo ,87 Kameninové hrdlo ,33 Přechod z kameninového hladkého konce na POLO-KAL NG hrdlo s profilovým kroužkem PKUS DN/OD1 DN/OD2 Utěsněná oblast Č. pol. L t Z1 kg/ks. 110 hladký konec mm , hladký konec mm , hladký konec mm , hladký konec mm , POLO-EHP control POLO-EHP control nabízí díky svému velkému čisticímu otvoru na praxi orientované řešení údržby, inspekcí a čištění, praktické doplnění sortimentu POLO-KAL NG a POLO-KAL 3S Snadná údržba a čištění Jednoduchý a bezpečný uzavírací mechanismus - lze snadno otevřít bez použití nářadí - neobsahuje kovové šroubové spoje - umožňuje opětovné bezpečně a těsné zavření Normalizovaná velikost otvoru víka odpovídá požadavkům norem EN a ÖNORM B2501 Vysoká vnitřní tlakotěsnost Dlouhodobá těsnost do 1,0 bar, krátkodobá do 1,5 bar Uvolnění tlaku při otevření pro bezpečnou manipulaci Neměnný průtočný průřez nedochází ke změně průřezu a proto nehrozí ucpání Systémově a materiálově kompatibilní neobsahuje halogeny Velký čisticí otvor vhodný pro inspekce pomocí kamery a vysokotlaké proplachování 34. POLOPLAST

35 2.5.2 Sortiment POLO-EHP control Čisticí trubka pro POLO-KAL NG, POLO-KAL 3S, POLO-UDS POLO-EHP control v modré provedení pro POLO-KAL NG Rozměry v mm DN/OD Č. pol. PL L s1(min) t hrdlo D H L1 kg/ks , , , , , , , ,6 POLO-EHP control v bílém provedení pro POLO-KAL 3S DN/OD Č. pol. PL L s1(min) t hrdlo D H L1 kg/ks , , , , , ,2 Materiál: Polypropylen (PP) Vnitřní tlakotěsnost POLO-EHP control v modrém provedení pro POLO-KAL NG DN Č. pol. Dlouhodobá nepropustnost Krátkodobá nepropustnost ,0 bar 1,5 bar ,0 bar 1,5 bar ,0 bar 1,5 bar ,0 bar 1,5 bar Technické změny jsou vyhrazeny POLOPLAST. 35

36 2.6 Upevnění potrubí POLO-CLIP HS Sortiment Rozměry v mm pro DN/OD Č. pol. L G B kg/ks M8 50 0, M8 50 0, M8 50 0, M , M , M ,12 Materiál: Polypropylen (PP) Kótování (OBRÁZEK 1) Max. užitečné zatížení při montáži na stropě pro DN/OD hmotnost potrubí*) kg/m max. užitečné zatížení objímky kg 75 4, , ,50 90 *) Vlastní hmotnost potrubí při úplném naplnění vodou na bm Zkušební konstrukce pro určení zatížení stropu (OBRÁZEK 2) Max. užitečné zatížení při horizontální montáži na stěnu pro DN/OD max. hmotnost potrubí*) kg/m max. užitečné zatížení objímky kg 75 4, , ,50 60 *) Vlastní hmotnost potrubí při úplném naplnění vodou na bm Zkušební konstrukce pro určení příčného zatížení (OBRÁZEK 3) Technické změny jsou vyhrazeny 36. POLOPLAST

37 2.6.2 POLO-CLIP Sortiment Rozměry v mm pro DN/OD Č. pol. L G B Z kg/ks M , M , M , M , M , M , M , M , M , M , M , M ,07 Materiál: Polypropylen (PP) Kótování (OBRÁZEK 4) Max. užitečné zatížení při montáži na stropě pro DN/OD max. hmotnost potrubí*) kg/m max. užitečné zatížení objímky kg 32 0, , , , , , , , *) Vlastní hmotnost potrubí při úplném naplnění vodou na bm Zkušební zařízení pevnosti v tahu pro určení zatížení stropu (OBRÁZEK 5) Max. užitečné zatížení při vodorovné montáži na stěně pro DN/OD max. hmotnost potrubí*) kg/m max. užitečné zatížení objímky kg 32 0, , , , , , , , Určení příčného zatížení (OBRÁZEK 6) *) Vlastní hmotnost potrubí při úplném naplnění vodou na bm Technické změny jsou vyhrazeny POLOPLAST. 37

38 2.7 Protipožární manžeta POLO-FLAMM BSM-F OBLASTI POUŽITÍ Rozměry v mm Protipožární manžeta POLO-FLAMM BSM-F byla dokonale uzpůsobena na použití s inovativními vícevrstvými potrubními systémy od společnosti POLOPLAST POLO-KAL NG a POLO-KAL 3S. Trubky s manžetami byly úspěšně přezkoušeny v souladu s normou DIN a bylo schváleno jejich použití ve Spolkové republice Německo. Spolehlivé protipožární účinky tohoto systémového řešení byly potvrzeny úspěšnými výsledky požárních zkoušek. Domovní odpadní potrubí POLO-KAL NG - DN/OD mm POLO-KAL 3S - DN/OD mm Sortiment a montážní situace Protipožární manžeta POLO-FLAMM BSM-F Protipožární vložka je vyrobena metodou lisování tvarových dílů. Kompaktní rozměry pro jakékoli použití DN/OD DN/OD1 Č. pol. H Počet lamel kg/ks Technické změny jsou vyhrazeny 38. POLOPLAST

39 Montáž přes hladkou trubku Montáž přes hrdlo Montáž šikmo v úhlu 45 Montáž šikmo v úhlu 45 přes hrdlo pro DN/OD (mm) DN/OD / Č. pol. DN/OD / Č. pol. DN/OD / Č. pol. DN/OD / Č. pol. 32 DN 32 / DN 40 / DN 50 / DN 50 / DN 40 / DN 50 / DN 63 / DN 63 / DN 50 / DN 63 / DN 75 / DN 75 / DN 75 / DN 90 / DN 110 / DN 110 / DN 90 / DN 110 / DN 125 / DN 125 / DN 110 / DN 125 / DN 140 / DN 140 / DN 125 / DN 140 / DN 160 / DN 160 / DN 160 / DN 180 / DN 200 / DN 200 / DN 200 / Při každém použití je nutno zvolit nejtěsněji přiléhající manžetu Manžeta smí být nejvýše o dva rozměry větší než činí průměr trubky. Podrobný popis oblastí použití si prosím vyhledejte ve schvalovací dokumentaci Popis systému 1) Těleso manžety Variabilní uzávěr umožňuje bezproblémové použití zvukově izolujících fólií pro stropní a stěnové průchody a rovněž bezpečné držení manžety při montáži. 2) Protipožární laminát Speciálně vyvinutý protipožární laminát POLO-FLAMM-F se, počínaje teplotou cca 160 C, rozpíná a zvětšuje svůj objem na 18-násobek. Tento laminát vyvine v případě požáru rozpínavý tlak cca 9 bar, v důsledku čehož dojde ke stisknutí plastové trubky a během několika minut k neprodyšnému uzavření průřezu trubky vůči průniku ohně, kouře a plynu. Tím je bezpečně zabráněno přenesení požáru do sousedního požárního úseku. Jedinečné možnosti montáže: Zarovnaná montáž do stropu Montáž přes hrdlo Montáž šikmo přes hrdlo Montáž s nulovým odstupem Montážní sada Pro zajištění bezproblémové a bezpečné montáže je protipožární manžeta POLO-FLAMM-F dodávána jako kompletní balíček (protipožární manžeta POLO-FLAMM-F, upevňovací sada pro masivní stěny, zvukově izolující fólie, montážní návod a poznávací štítek). Technické změny jsou vyhrazeny (OBRÁZEK 7) POLOPLAST. 39
