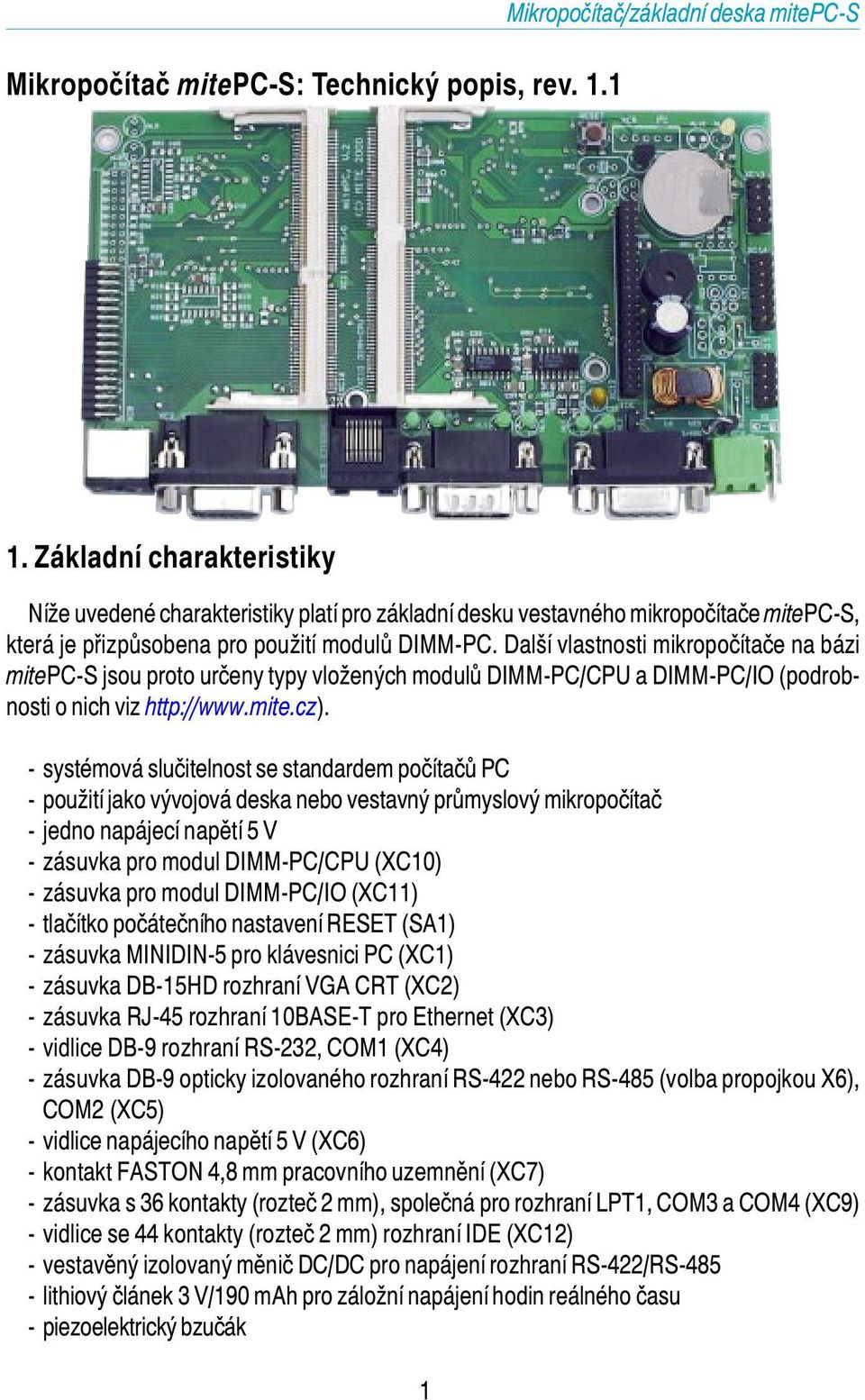

1 Mikropočítač mitepc-s: Technický popis, rev.. Mikropočítač/základní deska mitepc-s. Základní charakteristiky Níže uvedené charakteristiky platí pro základní desku vestavného mikropočítače mitepc-s, která je přizpůsobena pro použití modulů DIMM-PC. Další vlastnosti mikropočítače na bázi mitepc-s jsou proto určeny typy vložených modulů DIMM-PC/CPU a DIMM-PC/IO (podrobnosti o nich viz - systémová slučitelnost se standardem počítačů PC - použití jako vývojová deska nebo vestavný průmyslový mikropočítač - jedno napájecí napětí 5 V - zásuvka pro modul DIMM-PC/CPU (XC0) - zásuvka pro modul DIMM-PC/IO (XC) - tlačítko počátečního nastavení RESET (SA) - zásuvka MINIDIN-5 pro klávesnici PC (XC) - zásuvka DB-5HD rozhraní VGA CRT (XC2) - zásuvka RJ-45 rozhraní 0BASE-T pro Ethernet (XC3) - vidlice DB-9 rozhraní RS-232, COM (XC4) - zásuvka DB-9 opticky izolovaného rozhraní RS-422 nebo RS-485 (volba propojkou X6), COM2 (XC5) - vidlice napájecího napětí 5 V (XC6) - kontakt FASTON 4,8 mm pracovního uzemnění (XC7) - zásuvka s 36 kontakty (rozteč 2 mm), společná pro rozhraní LPT, COM3 a COM4 (XC9) - vidlice se 44 kontakty (rozteč 2 mm) rozhraní IDE (XC2) - vestavěný izolovaný měnič DC/DC pro napájení rozhraní RS-422/RS lithiový článek 3 V/90 mah pro záložní napájení hodin reálného času - piezoelektrický bzučák

Další vlastnosti mikropočítače na bázi mitepc-s jsou proto určeny typy vložených modulů DIMM-PC/CPU a DIMM-PC/IO (podrobnosti o nich viz http://www.mite.cz).

2 2. Umístění konektorů a montážních otvorů KEYBOARD HL8 XC XC9 R23 R25 R2 R33 R9 R34 R35 R32 R37 R36 R90 C6 C59 DD3 R8 R9 R92 C60 HL9 XC2 XC3 XC4 XC5 + XC6 XC7 ETHERNET HL3 RS232 RS422/485 HL4 HL HL2 X VZ3 GND VGA HL5 HL6 X2 R63 R65 R5 R53 IDE C22 X4 C34 R52 XC2 XC6 C2 L6 XC0 C55 C20 GN2 XC5 DD DD9 R64 R62 R50 R24 R26 DIMM-CPU C37 U+ X3 C33 C35 C UCC R22 R88 N DD5 C40 R8 VZ2 VZ R20 C53 XC SB X6 + 60,6 (2.39") 86,4 (3.40") DIMM-I/O DD2 XC4 R80 R8 GB R79 R89 R76 R75 R74 C58 NA R77 C49 DS R55 C57 R9 mitepc, V.2 VD C56 R56 VT5 XC3 BX R0 (C) MITE 2000 R58 R5 DD2 X5 R57 SA R78 XC8 HL0 HL7 RESET 2 I C 57 (2.25") 3 3,2 (0.3") 48,3 (5.84") 7 (0.28") 55,6 (6.3") 2

DIMM-CPU C37 U+ X3 C33 C35 C UCC R22 R88 N DD5 C40 R8 VZ2 VZ R20 C53 XC SB X6 + 60,6 (2.39") 86,4 (3.

3 3. Přiřazení kontaktů COM/LPT IDE KBD VGA ETH RS232 RS422/485 XC9 XC2 XC XC2 XC3 XC4 XC5 /STB /RESET KBDAT RED TXD+ DCD NC 2 NC GND NC GREEN TXD- RD NC 3 PD0 SD7 GND BLUE RXD+ TD (R)TX+ 4 AFD SD8 UCC NC NC DTR RX+ 5 PD SD6 KBCLK GND NC GND */ 6 /ERR SD9 NC GND RXD- DSR NC 7 PD2 SD5 GND NC RTS NC 8 /INIT SD0 GND NC CTS (R)TX- 9 PD3 SD4 NC RI RX- 0 /SLIN SD GND PD5 SD3 NC 2 PD4 SD2 NC 3 PD7 SD2 H-SYNC 4 PD6 SD3 V-SYNC 5 /BUSY SD NC 6 /ACK SD4 7 /SLCT SD0 8 PE SD5 9 RXD3 GND 20 TXD3 NC 2 /CTS3 NC 22 /RTS3 GND 23 /DSR3 /IOW 24 /DTR3 GND 25 /DCD3 /IOR 26 /RI3 GND 27 RXD4 NC 28 TXD4 NC 29 /CTS4 NC 30 /RTS4 GND 3 /DSR4 IRQ4 32 /DTR4 /IOCS6 33 /DCD4 SA 34 /RI4 PDIAG 35 UCC SA0 36 GND SA2 37 /IDECS0 38 /IDECS 39 DASP 40 GND 4 UCC 42 UCC 43 GND 44 NC */ spojen s pracovním uzemněním přes 00 Ω 3

SD2 H-SYNC 4 PD6 SD3 V-SYNC 5 /BUSY SD NC 6 /ACK SD4 7 /SLCT SD0 8 PE SD5 9 RXD3 GND 20 TXD3 NC 2 /CTS3 NC 22 /RTS3 GND 23 /DSR3 /IOW 24 /DTR3 GND 25 /DCD3 /IOR 26 /RI3 GND 27 RXD4 NC 28 TXD4 NC 29

4 4. Nastavení propojek X2 rozpojena: kontakt pracovního uzemnění spojen jen se stíněním konektorů XC2, XC4 a XC5 */ X2 spojena: kontakt pracovního uzemnění spojen se stíněním konektorů XC2, XC4 a XC5 a také s GND X6 rozpojena: na konektoru XC5 je nastaveno rozhraní RS-485 (aktivita přijímače a budiče se řídí signálem RTS) X6 spojena: na konektoru XC5 je nastaveno rozhraní RS-422 */ */ nastaveno z výroby 5. Funkce svítících diod HL HL2 HL3 HL4 HL5 HL6 HL7 COM2, TD (vysílaná data) COM2, RD (přijímaná data) COM, TD (vysílaná data) COM, RD (přijímaná data) Ethernet, GOOD (správné impulzy) Ethernet, ACTIVE (vysílání, příjem nebo kolize rámců) 5 V, napájecí napětí 6. Rozměry a váha Délka šířka výška: 55,6 mm 86,4 mm 27 mm Váha: 22 g Desku mitepc-s je možné vestavět do pouzdra MODULEX H53 pro upevnění na lištu DIN Elektrické charakteristiky Napájecí napětí: 5 V ± 5 % Spotřeba (typicky, bez modulů): 00 ma 8. Pracovní podmínky Pracovní teplota: 0 až 60 C Skladovací teplota: -0 C až 85 C Vlhkost: 0 % až 90 % (nekondenzující) 4

5 Upozornění: Na desce mitepc-s jsou použity součástky a moduly, které mohou být poškozeny nebo zničeny elektrostatickým výbojem. Proto je nutné dodržovat při manipulaci s deskou mitepc-s a při jejím používání odpovídající zásady, včetně vybavení pracoviště (pracovní plocha, uzemňovací pomůcky atp.). 9. Dodávané příslušenství - svorková zásuvka napájecího napětí, odpovídá vidlici XC6 - nožičky (distanční sloupek, šroub, podložka - po 3 kusech) 0. Doplňky a modifikace - držák pamě ové karty CF - plochý kabel pro připojení pevného disku 2,5" k rozhraní IDE - modul polovodičového disku chipdisk - napájecí napětí 2 V nebo 24 V místo 5 V. Uvedení do provozu a/ Zapojit zásuvku napájecího napětí a zasunout do vidlice XC6. b/ Zapnout zdroj napájecího napětí a zkontrolovat, svítí-li žlutá dioda LED HL7, příp. změřit spotřebu. c/ Vypnout zdroj napájecího napětí. d/ Vložit modul DIMM-PC/CPU do zásuvky XC. e/ Zapnout zdroj napájecího napětí a zkontrolovat, zda se zvukovým signálem ohlašuje funkce systému BIOS. 2. Historie dokumentu Název souboru Datum Rev. Autor Změny mitepc-s_tp_0c.pdf J. Netuka vytvoření dokumentu mitepc-s_tp_c.pdf L. Horák změna obrázku 5

Dodávané příslušenství - svorková zásuvka napájecího napětí, odpovídá vidlici XC6 - nožičky (distanční sloupek, šroub, podložka - po 3 kusech) 0.

6 6

7 7 Mikropočítač/základní deska mitepc-s

8 MITE Hradec Králové s.r.o. Veverkova Hradec Králové tel fax
