1 4 136 Škrtící klapky, PN6, PN10, PN16 VKF46... Škrtící klapky pro montáž mezi příruby Tlakové třídy PN6, PN10, PN16 Pro montáž mezi příruby PN6, PN10 nebo PN16 podle ISO 7005 Těsně uzavírající podle DIN3230, vzduchotěsné Materiál : šedá litina GG-25 Obvodová výstelka EPDM, disk z nerezové oceli (DN40... DN200) nebo ocelový poniklovaný (DN DN400) DN40... DN400 K vs m 3 /h Natočení 90 Příruba pro připojení pohonu podle EN12116/ISO5211 Klapky nevyžadují údržbu Lze vybavit zařízením ASK46... pro ruční ovládání Lze použít s elektrickými pohony typ SQL35.00 nebo SQL85.00 (DN40 až DN125) nebo SQL36E60 a SQL36E100 (DN150 až DN400) CA1N4136cz Siemens Building Technologies Landis & Staefa Division

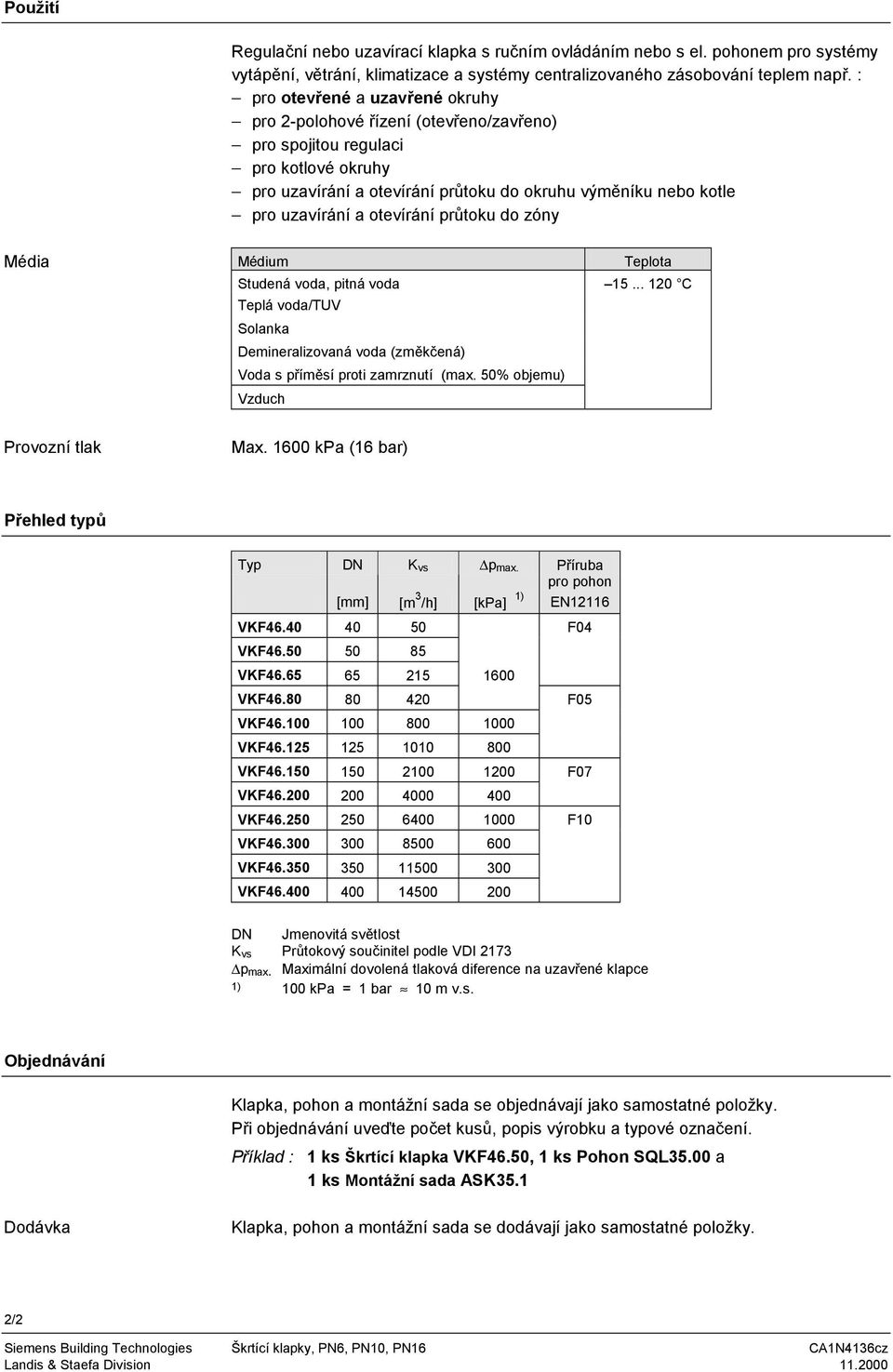

2 Použití Regulační nebo uzavírací klapka s ručním ovládáním nebo s el. pohonem pro systémy vytápění, větrání, klimatizace a systémy centralizovaného zásobování teplem např. : pro otevřené a uzavřené okruhy pro 2-polohové řízení (otevřeno/zavřeno) pro spojitou regulaci pro kotlové okruhy pro uzavírání a otevírání průtoku do okruhu výměníku nebo kotle pro uzavírání a otevírání průtoku do zóny Média Médium Teplota Studená voda, pitná voda C Teplá voda/tuv Solanka Demineralizovaná voda (změkčená) Voda s příměsí proti zamrznutí (max. 50% objemu) Vzduch Provozní tlak Max kpa (16 bar) Přehled typů Typ DN K vs p max. Příruba pro pohon [mm] [m 3 /h] [kpa] 1) EN12116 VKF F04 VKF VKF VKF F05 VKF VKF VKF F07 VKF VKF F10 VKF VKF VKF DN Jmenovitá světlost K vs Průtokový součinitel podle VDI 2173 p max. Maximální dovolená tlaková diference na uzavřené klapce 1) 100 kpa = 1 bar 10 m v.s. Objednávání Klapka, pohon a montážní sada se objednávají jako samostatné položky. Při objednávání uveďte počet kusů, popis výrobku a typové označení. Příklad : 1 ks Škrtící klapka VKF46.50, 1 ks Pohon SQL35.00 a 1 ks Montážní sada ASK35.1 Dodávka Klapka, pohon a montážní sada se dodávají jako samostatné položky. 2/2

3 Kombinace klapek a pohonů Klapky VKF46... lze použít ve spojení se zařízením pro ruční ovládání ASK46... a s elektrickými pohony Landis & Staefa SQL35/85... a SQL36E.... Typ DN Příruba pro pohon EN12116 [mm] Ruční ovládání ASK46... Montážní sada ASK35... SQL35/ Nm VKF F04 ASK46.1 ASK VKF VKF VKF F05 ASK46.2 ASK35.2 VKF VKF Elektrické pohony SQL36E Nm p max. [kpa] VKF F07 ASK VKF SQL36E Nm VKF F10 ASK VKF VKF VKF Konstrukce Škrtící klapka Tělo klapky je ze šedé litiny, výstelka z pryže EPDM. Klapka má otáčecí disk a při uzavření je vzduchotěsná podle DIN 3230, část 3. Disk a vřeteno pro světlosti DN40 až DN200 jsou vyrobeny z nerezové oceli; pro světlosti od DN250 je disk ocelový poniklovaný. Vřeteno je těsněno dvěma O-kroužky. Pryžová výstelka zároveň slouží jako těsnění pro montážní příruby. Nedochází k žádnému kontaktu mezi protékajícím médiem a tělem klapky. Poloha disku je indikována drážkou na vřeteni. Zařízení pro ruční ovládání ASK46.1 ASK46.2 ASK46.3 Páka se zarážkami v koncových polohách 0 a 90 a s přesným přestavováním po 6. Jednoduchá instalace. Montážní návod je přiložen u páky. Materiál: Plast (ASK46.1 a ASK46.2) Hliníkový odlitek (ASK46.3) ASK46.4 Ručně ovládaný šnekový převod, umožňující plynulé přestavování v rozsahu 0 až 90. Samosvorný S indikátorem polohy Jednoduchá instalace Montážní návod je přiložen. Materiál : Hliníkový odlitek 3/3

4 Recyklace Po ukončení životnosti výrobek rozeberte a proveďte roztřídění podle různých druhů použitých materiálů. Návrh Graf závislosti Průtok tlakový spád p v 100 [bar] 0,01 0,02 0,03 0,05 0,07 0,1 0,2 0,3 0,5 0, en V100 [m 3 /h] Media water at 20 C DN - k vs V100 [m 3 /h] p v 100 [kpa] 4 &V 100 = Průtok v m 3 /h 1 m 3 / h = 0,278 kg/s vody při 20 C 100 kpa = 1 bar 10 mvs 4/4

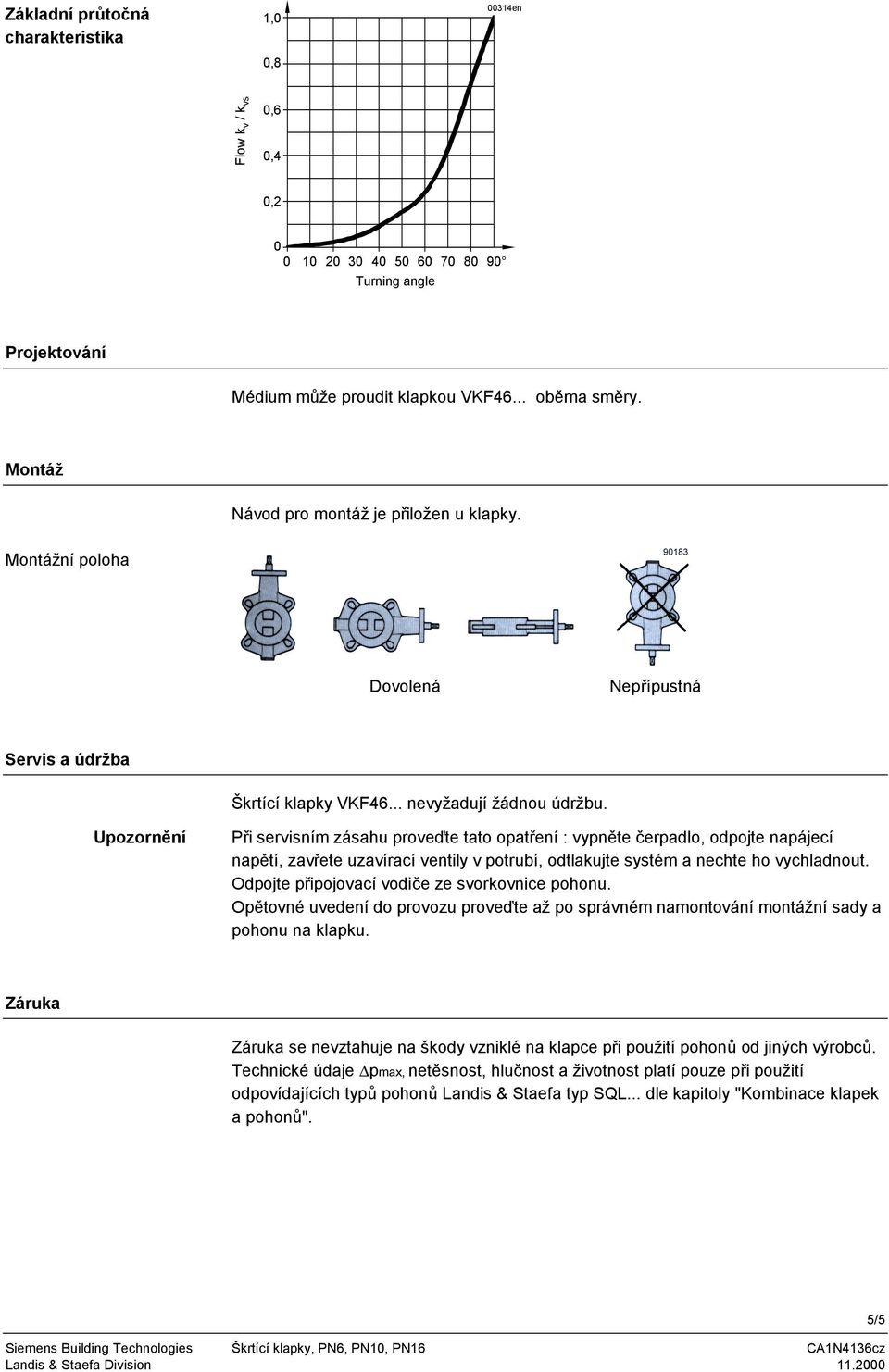

5 Základní průtočná charakteristika 1,0 0, en Flow k v / k vs 0,6 0,4 0, Turning angle Projektování Médium může proudit klapkou VKF46... oběma směry. Montáž Návod pro montáž je přiložen u klapky. Montážní poloha Dovolená Nepřípustná Servis a údržba Škrtící klapky VKF46... nevyžadují žádnou údržbu. Upozornění Při servisním zásahu proveďte tato opatření : vypněte čerpadlo, odpojte napájecí napětí, zavřete uzavírací ventily v potrubí, odtlakujte systém a nechte ho vychladnout. Odpojte připojovací vodiče ze svorkovnice pohonu. Opětovné uvedení do provozu proveďte až po správném namontování montážní sady a pohonu na klapku. Záruka Záruka se nevztahuje na škody vzniklé na klapce při použití pohonů od jiných výrobců. Technické údaje pmax, netěsnost, hlučnost a životnost platí pouze při použití odpovídajících typů pohonů Landis & Staefa typ SQL... dle kapitoly "Kombinace klapek a pohonů". 5/5

6 Technické údaje Provozní údaje PN PN6, PN10, PN16 Základní průtočná charakteristika Ekviprocentní Netěsnost Vzduchotěsné podle DIN3230, tab. 3, třída 1 Přírubové připojení na potrubí PN6, PN10, PN16 podle ISO7005 Celková délka EN558, série 20 Montážní příruba pro elektrický pohon nebo pro zařízení pro ruční ovládání EN12116 / ISO5211 Úhel natočení 90 Použité materiály Tělo klapky Šedá litina GG-25 Vřeteno Nerezová ocel Disk DN40... DN200 DN DN400 Ruční ovládání Výstelka Nerezová ocel Poniklovaná ocel Plast / hliníkový tlakový odlitek EPDM pryž Rozměry/Hmotnost Rozměry Vyhledej kapitolu Rozměry Hmotnost Vyhledej kapitolu Rozměry 6/6

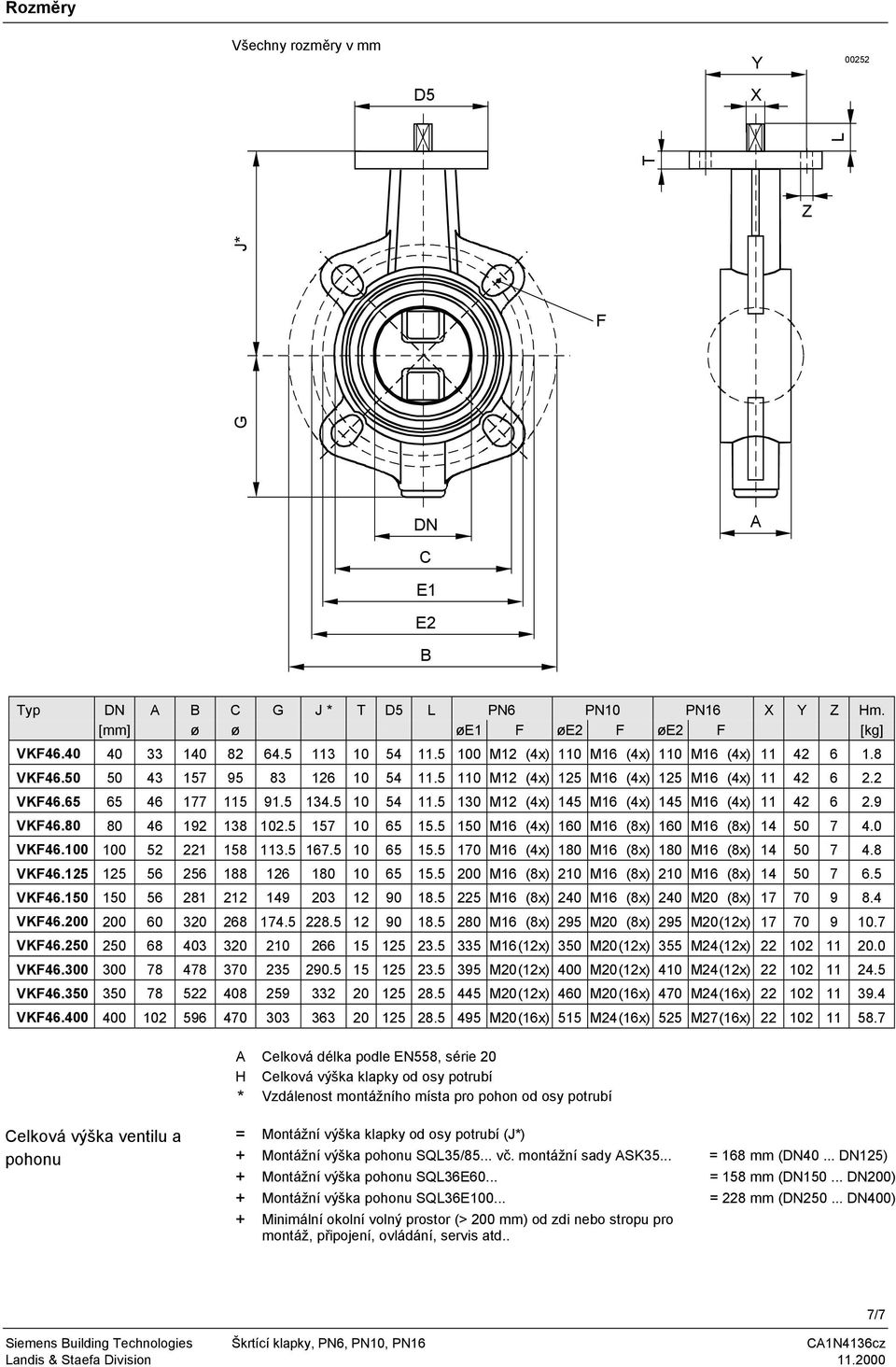

7 Rozměry Všechny rozměry v mm D5 Y X G J* T L Z F DN A C E1 E2 B Typ DN A B C G J * T D5 L PN6 PN10 PN16 X Y Z Hm. [mm] ø ø øe1 F øe2 F øe2 F [kg] VKF M12 (4x) 110 M16 (4x) 110 M16 (4x) VKF M12 (4x) 125 M16 (4x) 125 M16 (4x) VKF M12 (4x) 145 M16 (4x) 145 M16 (4x) VKF M16 (4x) 160 M16 (8x) 160 M16 (8x) VKF M16 (4x) 180 M16 (8x) 180 M16 (8x) VKF M16 (8x) 210 M16 (8x) 210 M16 (8x) VKF M16 (8x) 240 M16 (8x) 240 M20 (8x) VKF M16 (8x) 295 M20 (8x) 295 M20 (12x) VKF M16 (12x) 350 M20 (12x) 355 M24 (12x) VKF M20 (12x) 400 M20 (12x) 410 M24 (12x) VKF M20 (12x) 460 M20 (16x) 470 M24 (16x) VKF M20 (16x) 515 M24 (16x) 525 M27 (16x) A Celková délka podle EN558, série 20 H Celková výška klapky od osy potrubí * Vzdálenost montážního místa pro pohon od osy potrubí Celková výška ventilu a pohonu = Montážní výška klapky od osy potrubí (J*) + Montážní výška pohonu SQL35/85... vč. montážní sady ASK35... = 168 mm (DN40... DN125) + Montážní výška pohonu SQL36E60... = 158 mm (DN DN200) + Montážní výška pohonu SQL36E = 228 mm (DN DN400) + Minimální okolní volný prostor (> 200 mm) od zdi nebo stropu pro montáž, připojení, ovládání, servis atd.. 7/7

8 ASK46.1 ASK46.2 ASK46.3 A B X C Y D Typ DN A B C D X Y Hm. [mm] ø [kg] ASK ,5 67,5 5, ASK ,5 72,5 6, ASK , ASK46.4 A B G I H J F E C D X Y Typ DN A B C D E F G H I J X Z Hm. [mm] ø [kg] ASK / Siemens Building Technologies Ltd. Technické změny vyhrazeny
