V5004T Kombi-QM Tlakově nezávislý regulační a vyvažovací ventil

Transkript

1 HONEYWELL V5004T Kombi-QM Tlakově nezávislý regulační a vyvažovací ventil Katalogový list Aplikace V5004T Kombi-QM je tlakově nezávislý regulační ventil (PICV). Kombinuje regulátor průtoku a regulační ventil se 100% autoritou v plném rozsahu vše v jednom zařízení. Kombi-QM vybavený pohonem zajišťuje plynulou regulaci teploty ovládáním průtočného množství. Je vhodný pro použití jak v systémech s konstantním, tak variabilním průtokem. Může být použit jako omezovač maximálního průtoku v systémech s konstantním průtokem (bez pohonu), nebo jako tlakově nezávislý regulační ventil (PICV) v systémech s variabilním průtokem. V5004T Kombi-QM slouží pro vyvážení a regulaci teploty fan-coilových jednotek, vzduchotechnických jednotek, chladicích stropů a jednotrubkových otopných systémů. Obsah Aplikace... 1 Hlavní rysy... 1 Efektivita využití ventilu... 1 Technické údaje... 2 Konstrukce... 2 Materiály... 2 Princip funkce... 2 Označení ventilu... 2 Přehled typů... 3 Rozměry... 4 Objednací čísla... 5 Nastavení a průtok... 6 Průtočná množství... 7 Příslušenství - pohony... 8 Hlavní rysy Automatické tlakově nezávislé vyvážení a regulace - Přesná regulace průtoku nezávisle na tlaku - Vysoký potenciál úspor energií vzhledem k efektivitě přenosu média a následné redukce otáček čerpadla - Měřící odběry pro optimalizaci režimu čerpadla - Není zapotřebí velké síly pohonu, a požadovaná teplota není ovlivněna kolísáním tlaku - Ke specifikaci ventilu není třeba složitých výpočtů - Uvedení do provozu nevyžaduje proces vyvažování Široká škála použití - Světlost ventilů DN15 až DN150 - Různé typy vyhoví jak standardnímu průtočnému množství, tak potřebě sníženého i zvýšeného průtoku - Kombinuje dvě funkce v jednom ventilu, což snižuje cenu montáže Snadné uvedení do provozu - Přednastavení průtoku kolečkem se stupnicí na ventilu - Pro přednastavení není nutné žádné nářadí - Přednastavení je možno provádět za provozu, a to i když je na ventilu namontovaný pohon - Umožňuje vyvážení systému, i když jsou v provozu pouze části budovy Snadná údržba - Funkce nouzového uzavření plastovou krytkou nevhodné pro časté používání - Možnost měření v případě problémových aplikací Efektivita využití ventilu nízká Energetická účinnost Obtížnost uvedení do provozu Náročnost na výpočet vysoká

2 Technické parametry Jmenovitá světlost DN15 DN25 DN20 DN32 DN40 DN65 DN50 DN150 Materiál těla ventilu korozivzdorná mosaz korozivzdorná mosaz tvárná litina tvárná litina Medium Voda nebo směs vody a glykolu, kvalita dle VDI 2035 (až 50% glykol) Hodnota ph ,5 Teplota média C Hodnota k vs viz tabulka na str. 5 Jmenovitý tlak (PN) max. 25 bar max. 16 bar Rozsah tlakové diference - dp min viz tabulka na str. 6 - dp max 400 kpa (4 bary) Hodnoty průtoku viz tabulka na str. 7 Netěsnost Dle třídy IV IEC Konstrukce V5004TY Kombi-QM (DN15 - DN25) Tělo ventilu s vnitřním závitem dle DIN EN pro závitové trubky, 2x G1/4" vybaveny SafeCon TM tlakovými odběry Kolečko se stupnicí pro přednastavení ventilu Ventilová vložka s membránou Plastová krytka pro ochranu připojení pohonu - může být použita pro nouzové uzavření (ne trvale) Instrukce pro montáž a nastavení V5004TY Kombi-QM (DN20 - DN32) Tělo ventilu a šroubení s vnitřním závitem dle DIN EN pro závitové trubky, 2x G1/4" vybaveny SafeCon TM tlakovými odběry Kolečko se stupnicí pro přednastavení ventilu Ventilová vložka s membránou Materiály V5004TY Kombi-QM (DN15 - DN25) Tělo ventilu z korozivzdorné mosazi Těsnění EPDM Díly pro přednastavení vyrobené z vysoce odolného polymeru a mosazi Vnitřní části z mosazi, nerez oceli, vysoce odolného polymeru a EPDM V5004TY Kombi-QM (DN20 - DN32) Tělo ventilu z korozivzdorné mosazi Těsnění EPDM Díly pro přednastavení vyrobené z vysoce odolného polymeru a mosazi Vnitřní části z mosazi, nerez oceli, vysoce odolného polymeru a EPDM Princip funkce V5003T Kombi-QM je kombinací dynamického vyvažovacího a regulačního ventilu v jednom zařízení. Funkce dynamického vyvážení udržuje konstantní tlakovou diferenci na regulačním ventilu. Regulační ventil udržuje potřebný průtok prostřednictvím proměnného otvoru, jehož velikost je řízena pohonem. Konstantní tlaková diference na regulačním ventilu zajišťuje přesnou regulaci a 100% autoritu ventilu, bez ohledu na tlakové podmínky v soustavě. Plastová krytka pro ochranu připojení pohonu - může být použita pro nouzové uzavření (ne trvale) Instrukce pro montáž a nastavení V5004TY Kombi-QM (DN40 - DN65) Tělo ventilu a šroubení s vnitřním závitem dle DIN EN pro závitové trubky, 2x G1/4" vybaveny SafeCon TM tlakovými odběry Ventilová vložka s membránou Instrukce pro montáž a nastavení V5004TF Kombi-QM (DN50 - DN150) Tělo ventilu s přírubami dle EN Pohon je součástí dodávky ventilu - Přednastavení ventilu se provádí na pohonu Instrukce pro montáž a nastavení V5004TY Kombi-QM (DN40 - DN65) Tělo ventilu z tvárné litiny Těsnění EPDM Díly pro přednastavení vyrobené z korozivzdorné mosazi Vnitřní části z mosazi, nerez oceli, vysoce odolného polymeru a EPDM V5004TF Kombi-QM (DN50 - DN150) Tělo ventilu z tvárné litiny Těsnění EPDM Díly pro přednastavení vyrobené z korozivzdorné mosazi Vnitřní části z mosazi, nerez oceli, vysoce odolného polymeru a EPDM Označení ventilu Každý ventil je označen následovně: Objednací číslo Světlost ventilu DN Tlaková třída PN Šipky směru průtoku Výrobní číslo / datakód výroby

3 Přehled typů V5004TY Kombi-QM (DN15-DN25) 1. Regulátor tlakové diference 2. Rozhraní pro připojení zdvihových pohonů Honeywell 3. Kolečko přednastavení průtoku se stupnicí od 0-100%, přednastavení bez použití nářadí 4. Tlakové odběry SafeCon TM s barevně označenou ochrannou krytkou 5. Šedá ochranná krytka - lze použít k nouzovému uzavření 6. Zablokování přednastavení průtoku V5004TY Kombi-QM (DN20-DN32) 1. Regulátor tlakové diference 2. Rozhraní pro připojení zdvihových pohonů Honeywell 3. Kolečko přednastavení průtoku se stupnicí od 0-100%, přednastavení bez použití nářadí 4. Tlakové odběry SafeCon TM s barevně označenou ochrannou krytkou 5. Šedá ochranná krytka - lze použít k nouzovému uzavření 6. Zablokování přednastavení průtoku V5004TY Kombi-QM (DN40-DN65) 1. Regulátor tlakové diference 2. Rozhraní pro připojení rotačních pohonů Honeywell 3. Zařízení pro ruční uzavření ventilu 4. Regulační část 5. Tlakové odběry SafeCon TM s barevně označenou ochrannou krytkou V5004TF Kombi-QM (DN50-DN150) 1. Regulátor tlakové diference 2. Regulační pohon 3. Regulační část

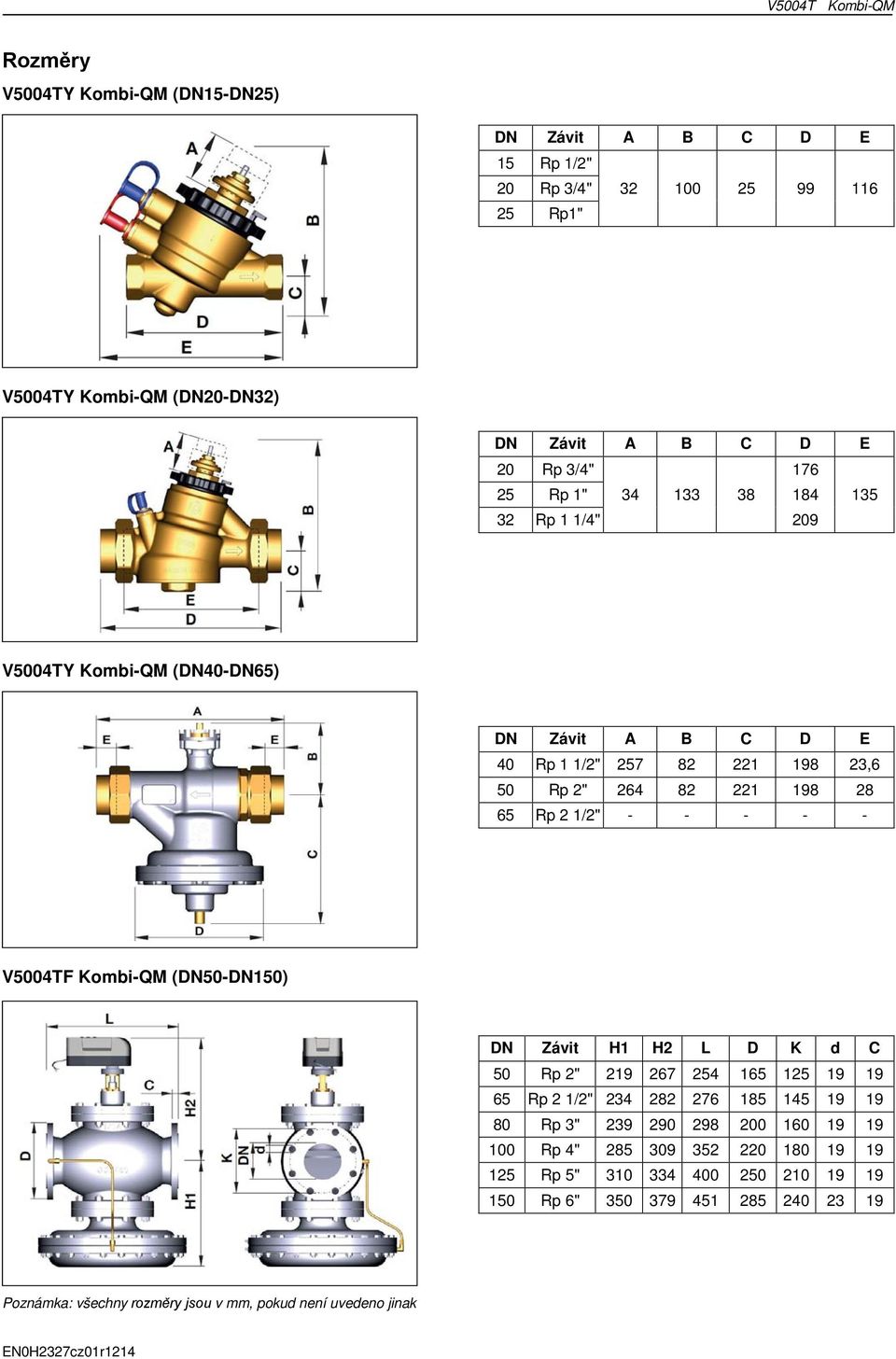

4 Rozměry V5004TY Kombi-QM (DN15-DN25) DN Závit A B C D E 15 Rp 1/2" 20 Rp 3/4" Rp1" V5004TY Kombi-QM (DN20-DN32) DN Závit A B C D E 20 Rp 3/4" Rp 1" Rp 1 1/4" 209 V5004TY Kombi-QM (DN40-DN65) DN Závit A B C D E 40 Rp 1 1/2" ,6 50 Rp 2" Rp 2 1/2" V5004TF Kombi-QM (DN50-DN150) DN Závit H1 H2 L D K d C 50 Rp 2" Rp 2 1/2" Rp 3" Rp 4" Rp 5" Rp 6" Poznámka: všechny rozměry jsou v mm, pokud není uvedeno jinak

5 Objednací čísla Dostupné verze ventilů a jejich objednací čísla : Popis Rozměr připojení DN Průtočné rozsahy Min. průtok* [l/h] k vs hodnota Max. průtok* [l/h] Rozsahy tlakové diference dpmin* [kpa] dpmax [kpa] hmotnost [kg] Objednací číslo Zdvihový ventil V5004 Kombi-QM s vnitřními závity podle DIN EN (ISO7) Zdvihový ventil V5004 Kombi-QM s vnitřními závity podle DIN EN (ISO7) Rotační ventil V5004 Kombi-QM s vnitřními závity podle DIN EN (ISO7) Přírubový ventil V5004 Kombi-QM, příruby podle EN DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TY DN V5004TF1050 DN V5004TF1065 DN V5004TF DN V5004TF1100 DN V5004TF1125 DN V5004TF1150 Poznámka: * ventil je plně otevřen / bez pohonu

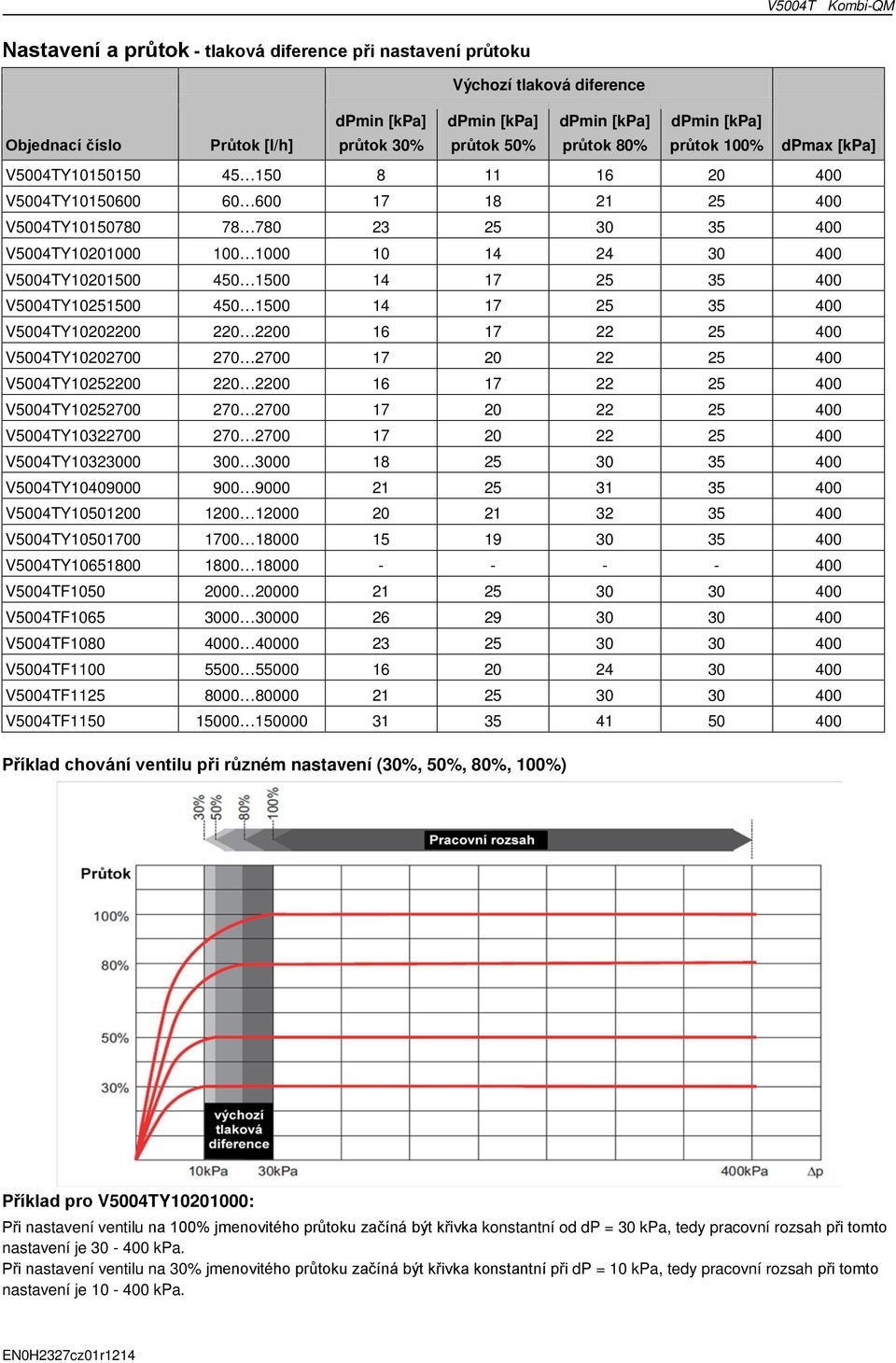

6 Nastavení a průtok - tlaková diference při nastavení průtoku Výchozí tlaková diference Objednací číslo Průtok [l/h] dpmin [kpa] průtok 30% dpmin [kpa] průtok 50% dpmin [kpa] průtok 80% dpmin [kpa] průtok 100% dpmax [kpa] V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TF V5004TF V5004TF V5004TF V5004TF V5004TF Příklad chování ventilu při různém nastavení (30%, 50%, 80%, 100%) Příklad pro V5004TY : Při nastavení ventilu na 100% jmenovitého průtoku začíná být křivka konstantní od dp = 30 kpa, tedy pracovní rozsah při tomto nastavení je kpa. Při nastavení ventilu na 30% jmenovitého průtoku začíná být křivka konstantní při dp = 10 kpa, tedy pracovní rozsah při tomto nastavení je kpa.

7 Průtočná množství Nastavení 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% Objednací číslo Průtok V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TY V5004TF1050 V5004TF1065 V5004TF1080 V5004TF1100 V5004TF1125 V5004TF1150 [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s] [l/h] [l/s]

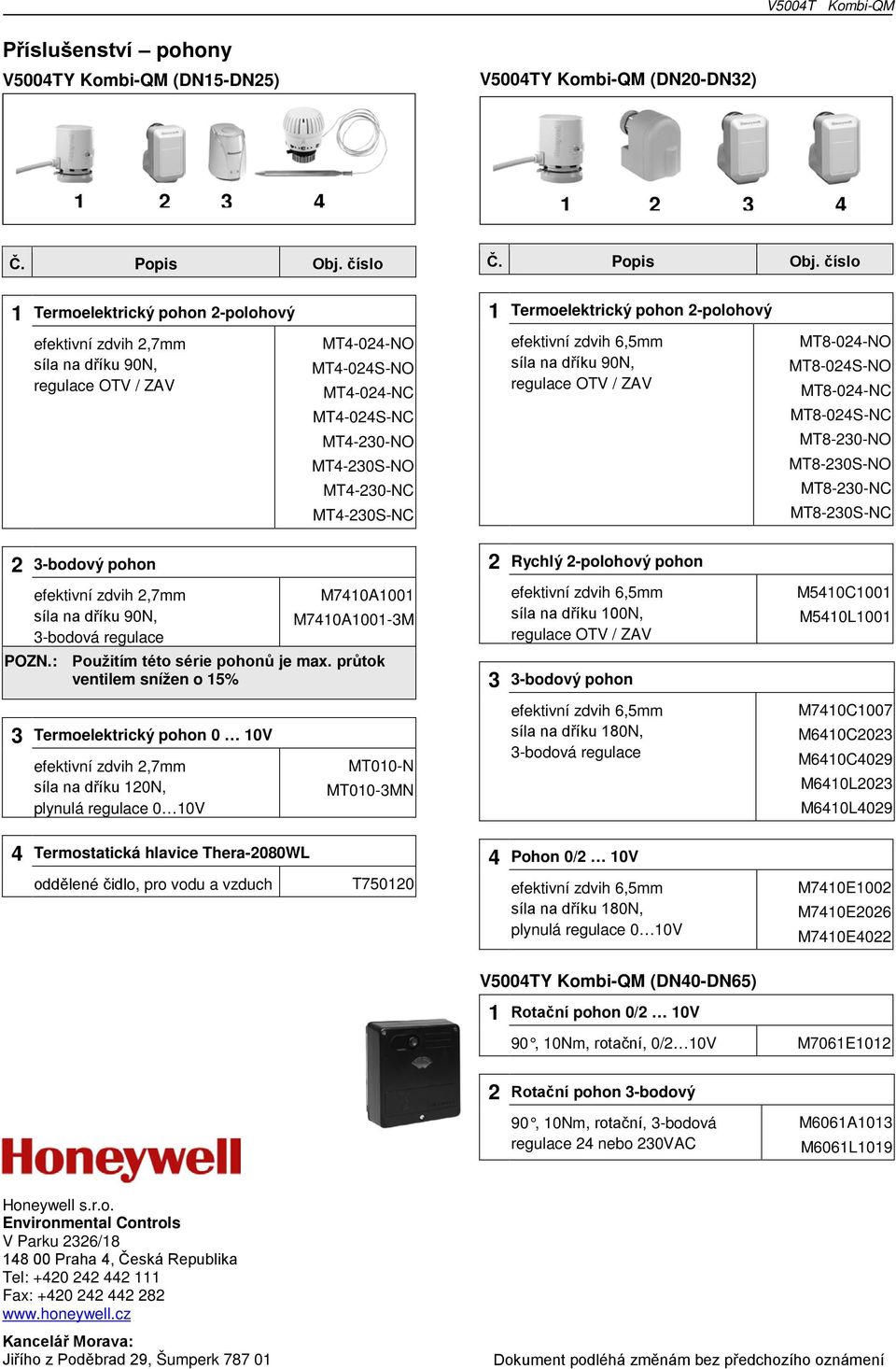

8 Příslušenství pohony V5004TY Kombi-QM (DN15-DN25) V5004TY Kombi-QM (DN20-DN32) Č. Popis Obj. číslo Č. Popis Obj. číslo 1 Termoelektrický pohon 2-polohový 1 Termoelektrický pohon 2-polohový efektivní zdvih 2,7mm síla na dříku 90N, regulace OTV / ZAV MT4-024-NO MT4-024S-NO MT4-024-NC MT4-024S-NC MT4-230-NO MT4-230S-NO MT4-230-NC MT4-230S-NC efektivní zdvih 6,5mm síla na dříku 90N, regulace OTV / ZAV MT8-024-NO MT8-024S-NO MT8-024-NC MT8-024S-NC MT8-230-NO MT8-230S-NO MT8-230-NC MT8-230S-NC 2 3-bodový pohon efektivní zdvih 2,7mm síla na dříku 90N, 3-bodová regulace M7410A1001 M7410A1001-3M POZN.: Použitím této série pohonů je max. průtok ventilem snížen o 15% 3 Termoelektrický pohon 0 10V efektivní zdvih 2,7mm síla na dříku 120N, plynulá regulace 0 10V MT010-N MT010-3MN 2 Rychlý 2-polohový pohon efektivní zdvih 6,5mm síla na dříku 100N, regulace OTV / ZAV 3 3-bodový pohon efektivní zdvih 6,5mm síla na dříku 180N, 3-bodová regulace M5410C1001 M5410L1001 M7410C1007 M6410C2023 M6410C4029 M6410L2023 M6410L Termostatická hlavice Thera-2080WL oddělené čidlo, pro vodu a vzduch T Pohon 0/2 10V efektivní zdvih 6,5mm síla na dříku 180N, plynulá regulace 0 10V M7410E1002 M7410E2026 M7410E4022 V5004TY Kombi-QM (DN40-DN65) 1 Rotační pohon 0/2 10V 90, 10Nm, rotační, 0/2 10V M7061E Rotační pohon 3-bodový 90, 10Nm, rotační, 3-bodová regulace 24 nebo 230VAC M6061A1013 M6061L1019 Honeywell s.r.o. Environmental Controls V Parku 2326/ Praha 4, Česká Republika Tel: Fax: Kancelář Morava: Jiřího z Poděbrad 29, Šumperk Dokument podléhá změnám bez předchozího oznámení
