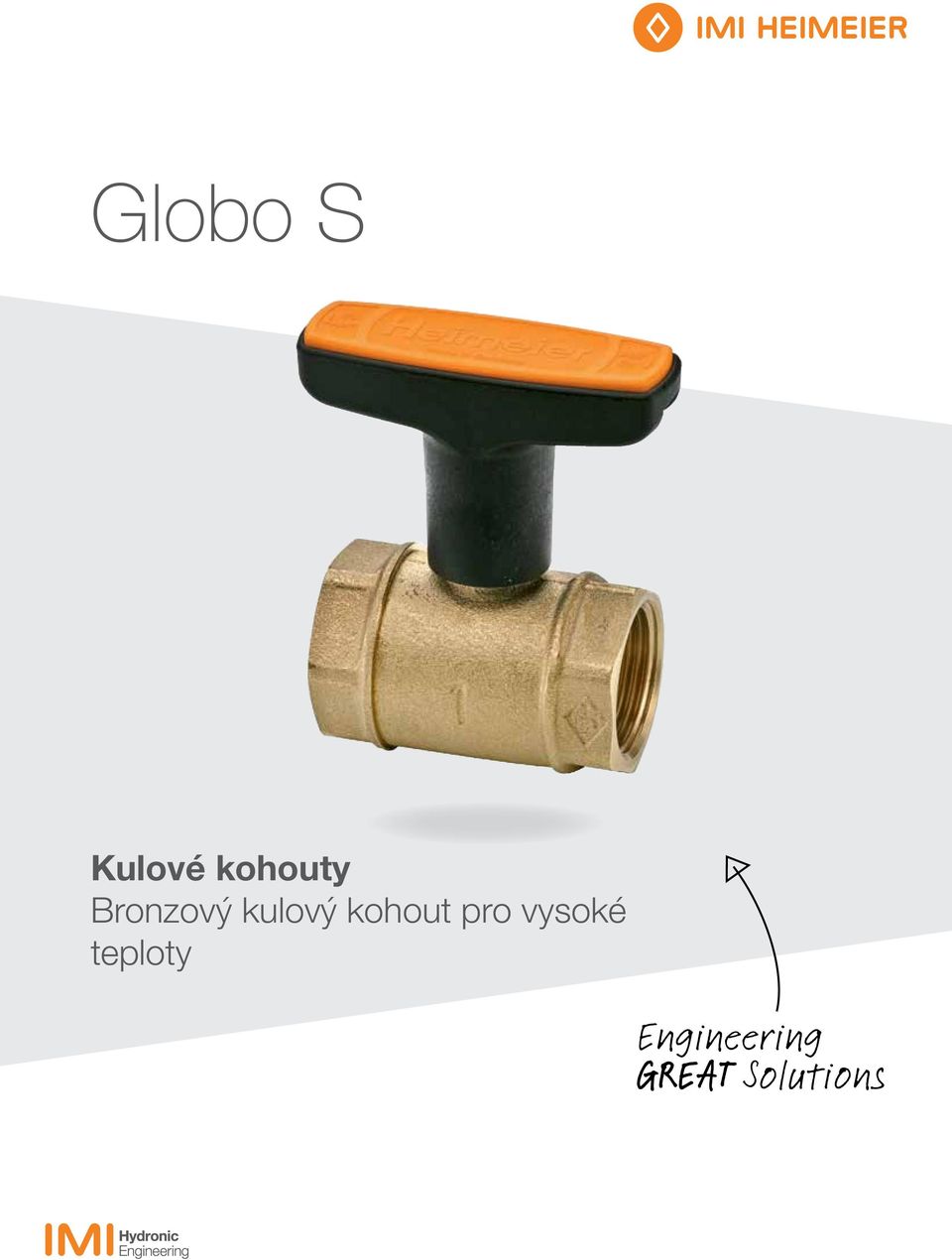

1 Globo Kulové kohouty Bronzový kulový kohout pro vysoké teploty

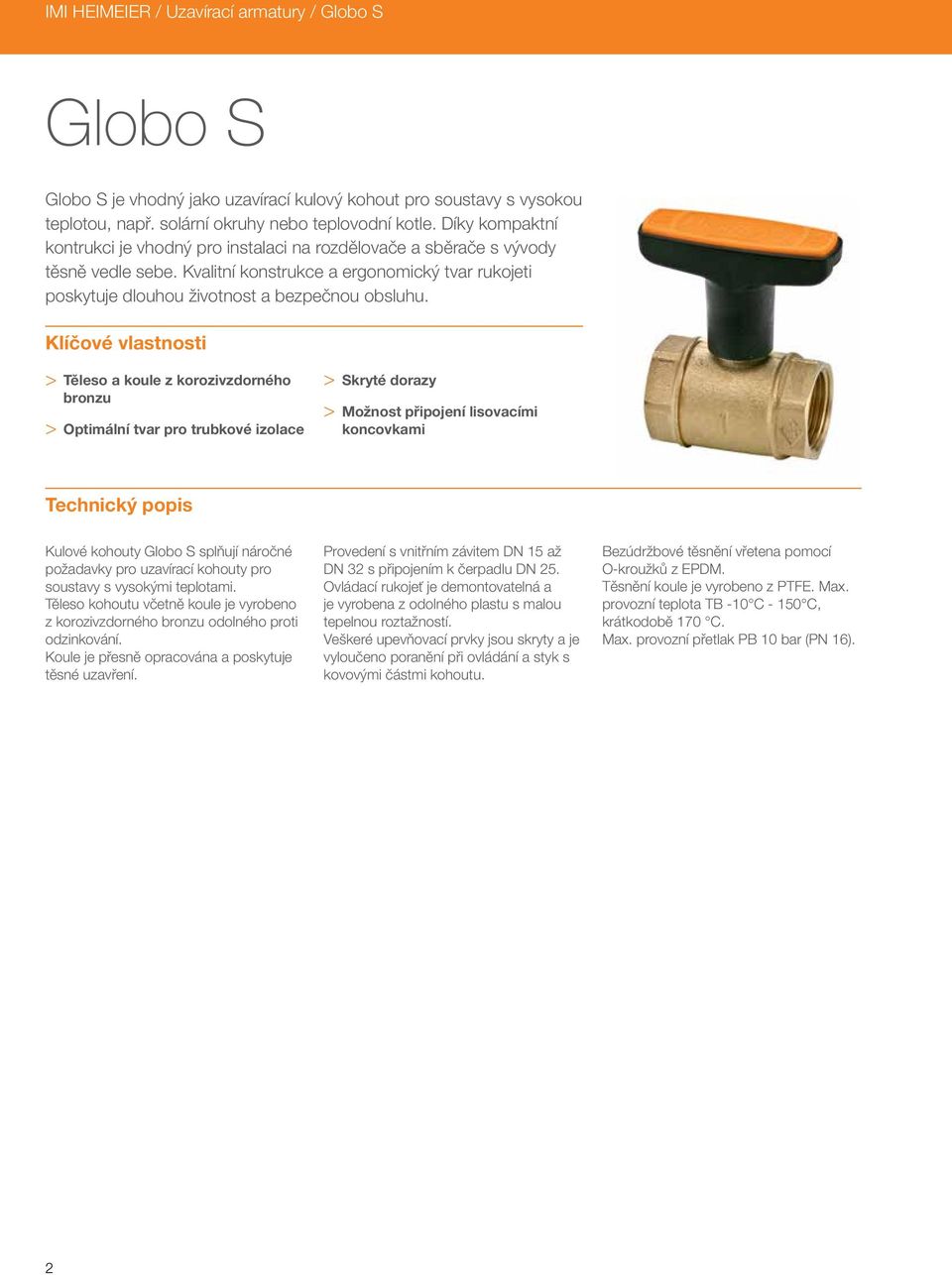

2 IMI EIMEIER / Uzavírací armatury / Globo Globo Globo je vhodný jako uzavírací kulový kohout pro soustavy s vysokou teplotou, např. solární okruhy nebo teplovodní kotle. Díky kompaktní kontrukci je vhodný pro instalaci na rozdělovače a sběrače s vývody těsně vedle sebe. Kvalitní konstrukce a ergonomický tvar rukojeti poskytuje dlouhou životnost a bezpečnou obsluhu. Klíčové vlastnosti > > Těleso a koule z korozivzdorného bronzu > > Optimální tvar pro trubkové izolace > > kryté dorazy > > Možnost připojení lisovacími koncovkami Technický popis Kulové kohouty Globo splňují náročné požadavky pro uzavírací kohouty pro soustavy s vysokými teplotami. Těleso kohoutu včetně koule je vyrobeno z korozivzdorného bronzu odolného proti odzinkování. Koule je přesně opracována a poskytuje těsné uzavření. Provedení s vnitřním závitem DN 15 až DN 32 s připojením k čerpadlu DN 25. Ovládací rukojeť je demontovatelná a je vyrobena z odolného plastu s malou tepelnou roztažností. Veškeré upevňovací prvky jsou skryty a je vyloučeno poranění při ovládání a styk s kovovými částmi kohoutu. Bezúdržbové těsnění vřetena pomocí O-kroužků z EPDM. Těsnění koule je vyrobeno z PTFE. Max. provozní teplota TB -10 C C, krátkodobě 170 C. Max. provozní přetlak PB 10 bar (PN 16). 2

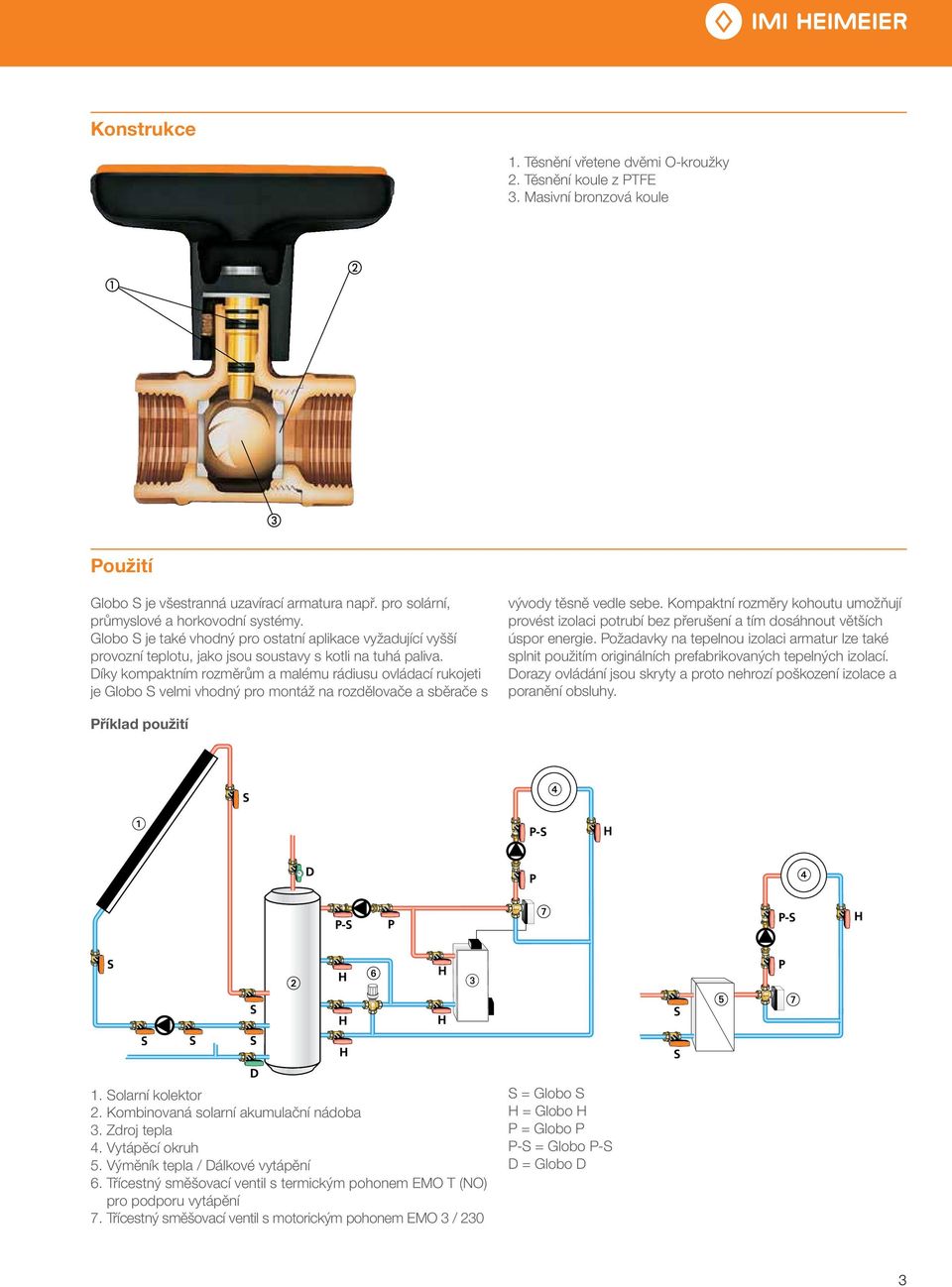

3 Konstrukce 1. Těsnění vřetene dvěmi O-kroužky 2. Těsnění koule z PTFE 3. Masivní bronzová koule Použití Globo je všestranná uzavírací armatura např. pro solární, průmyslové a horkovodní systémy. Globo je také vhodný pro ostatní aplikace vyžadující vyšší provozní teplotu, jako jsou soustavy s kotli na tuhá paliva. Díky kompaktním rozměrům a malému rádiusu ovládací rukojeti je Globo velmi vhodný pro montáž na rozdělovače a sběrače s vývody těsně vedle sebe. Kompaktní rozměry kohoutu umožňují provést izolaci potrubí bez přerušení a tím dosáhnout větších úspor energie. Požadavky na tepelnou izolaci armatur lze také splnit použitím originálních prefabrikovaných tepelných izolací. Dorazy ovládání jsou skryty a proto nehrozí poškození izolace a poranění obsluhy. Příklad použití P- D P P- P P- P D 1. olarní kolektor 2. Kombinovaná solarní akumulační nádoba 3. Zdroj tepla 4. Vytápěcí okruh 5. Výměník tepla / Dálkové vytápění 6. Třícestný směšovací ventil s termickým pohonem EMO T (NO) pro podporu vytápění 7. Třícestný směšovací ventil s motorickým pohonem EMO 3 / 230 = Globo = Globo P = Globo P P- = Globo P- D = Globo D 3

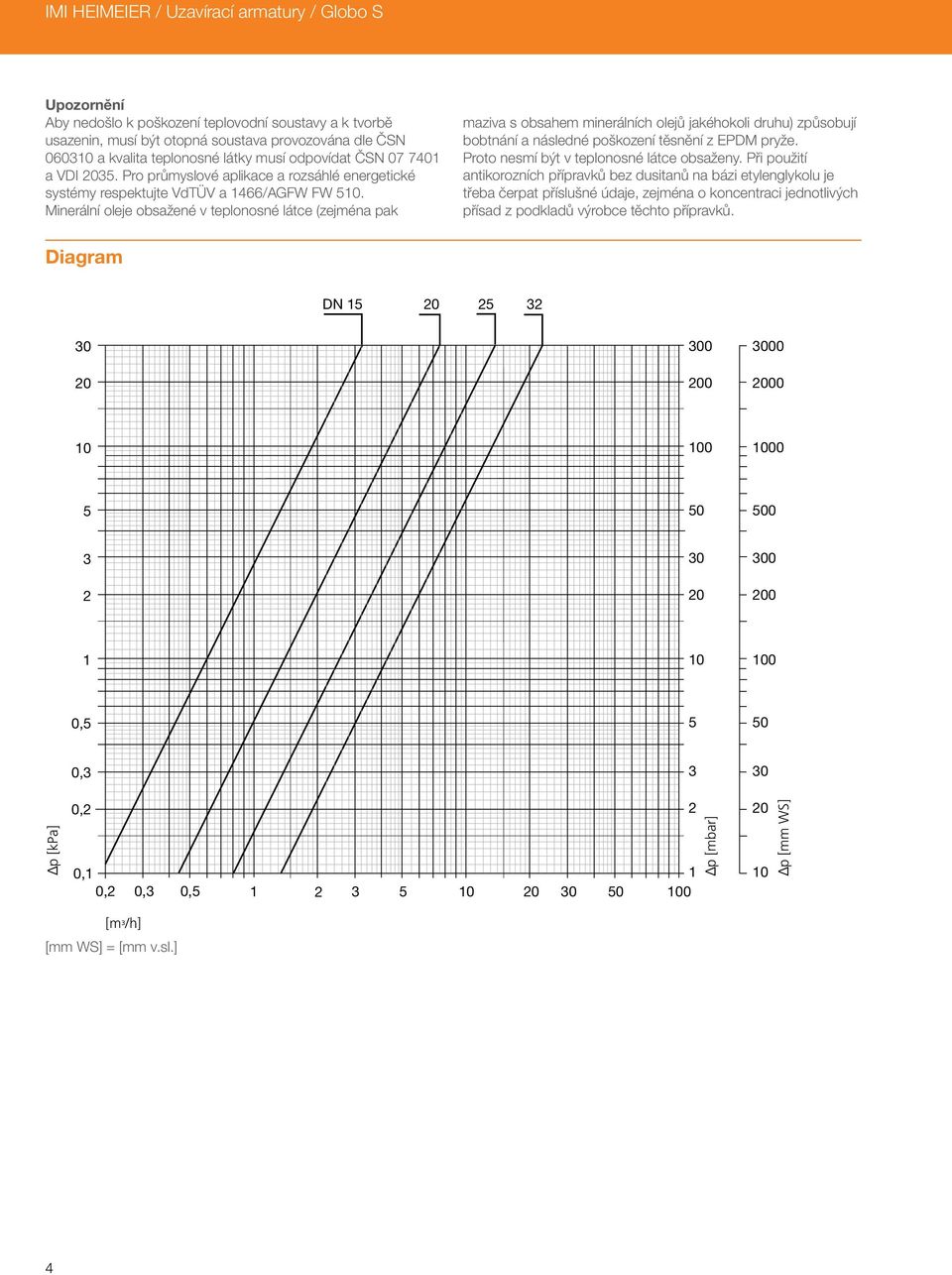

4 IMI EIMEIER / Uzavírací armatury / Globo Upozornění Aby nedošlo k poškození teplovodní soustavy a k tvorbě usazenin, musí být otopná soustava provozována dle ČN a kvalita teplonosné látky musí odpovídat ČN a VDI Pro průmyslové aplikace a rozsáhlé energetické systémy respektujte VdTÜV a 1466/AGFW FW 510. Minerální oleje obsažené v teplonosné látce (zejména pak maziva s obsahem minerálních olejů jakéhokoli druhu) způsobují bobtnání a následné poškození těsnění z EPDM pryže. Proto nesmí být v teplonosné látce obsaženy. Při použití antikorozních přípravků bez dusitanů na bázi etylenglykolu je třeba čerpat příslušné údaje, zejména o koncentraci jednotlivých přísad z podkladů výrobce těchto přípravků. Diagram DN , , p [kpa] 0,2 0,1 0,2 0,3 0, p [mbar] p [mm W] [m³/h] [mm W] = [mm v.sl.] 4

5 Provedení vnitřním závitem DN Kvs Objednací č. 15 Rp 1/2 x Rp 1/2 6, Rp 3/4 x Rp 3/4 14, Rp 1 x Rp 1 25, Rp 1 1/4 x Rp 1 1/4 42, připojením k čerpadlu DN Vnitřní závit x příruba Kvs Objednací č x Rozměry vnitřním závitem l připojením k čerpadlu l d W1 W1 d F D D h h L l1 l1 L1 DN D F L l l1 d h W1 vnitřním závitem 15 Rp1/2-56, , ,0 54, Rp3/4-58, , ,0 55, Rp1-67, , ,5 58, Rp1 1/4-76, , ,0 61,5 50 připojením k čerpadlu , , ,5 58,0 39 W = velikost klíče 5

6 IMI EIMEIER / Uzavírací armatury / Globo 6
