1 Kotel na dřevní štěpku a pelety BioMatic

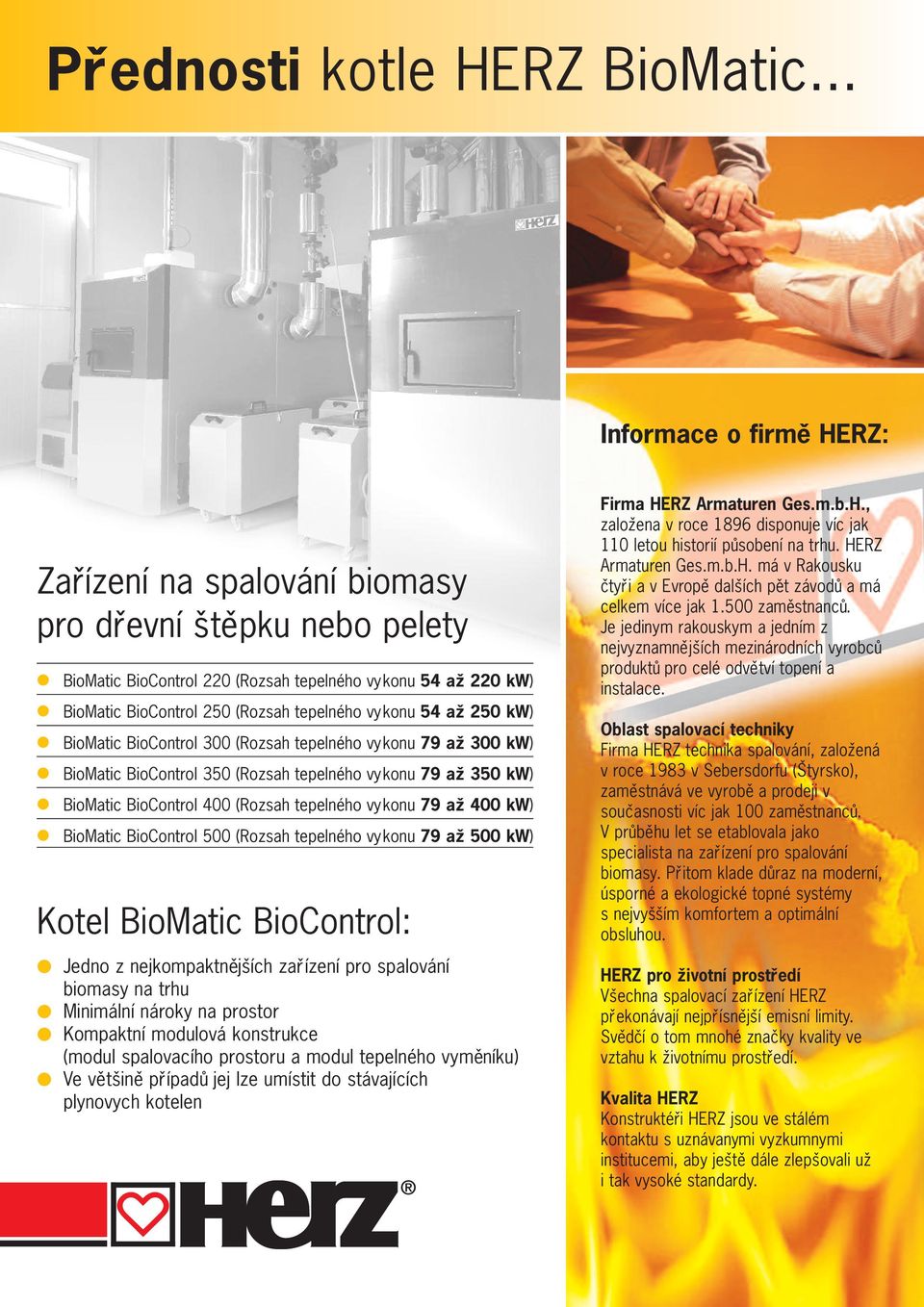

2 Přednosti kotle HERZ BioMatic... Informace o firmě HERZ: Zařízení na spalování biomasy pro dřevní štěpku nebo pelety BioMatic BioControl 220 (Rozsah tepelného vykonu 54 až 220 kw) BioMatic BioControl 250 (Rozsah tepelného vykonu 54 až 250 kw) BioMatic BioControl 300 (Rozsah tepelného vykonu 79 až 300 kw) BioMatic BioControl 350 (Rozsah tepelného vykonu 79 až 350 kw) BioMatic BioControl 400 (Rozsah tepelného vykonu 79 až 400 kw) BioMatic BioControl 500 (Rozsah tepelného vykonu 79 až 500 kw) Kotel BioMatic BioControl: Jedno z nejkompaktnějších zařízení pro spalování biomasy na trhu Minimální nároky na prostor Kompaktní modulová konstrukce (modul spalovacího prostoru a modul tepelného vyměníku) Ve většině případů jej lze umístit do stávajících plynovych kotelen Firma HERZ Armaturen Ges.m.b.H., založena v roce 1896 disponuje víc jak 110 letou historií působení na trhu. HERZ Armaturen Ges.m.b.H. má v Rakousku čtyři a v Evropě dalších pět závodů a má celkem více jak zaměstnanců. Je jedinym rakouskym a jedním z nejvyznamnějších mezinárodních vyrobců produktů pro celé odvětví topení a instalace. Oblast spalovací techniky Firma HERZ technika spalování, založená v roce 1983 v Sebersdorfu (Štyrsko), zaměstnává ve vyrobě a prodeji v současnosti víc jak 100 zaměstnanců. V průběhu let se etablovala jako specialista na zařízení pro spalování biomasy. Přitom klade důraz na moderní, úsporné a ekologické topné systémy s nejvyšším komfortem a optimální obsluhou. HERZ pro životní prostředí Všechna spalovací zařízení HERZ překonávají nejpřísnější emisní limity. Svědčí o tom mnohé značky kvality ve vztahu k životnímu prostředí. Kvalita HERZ Konstruktéři HERZ jsou ve stálém kontaktu s uznávanymi vyzkumnymi institucemi, aby ještě dále zlepšovali už i tak vysoké standardy.

3 Kotel BioMatic v detailu Optimální spalování díky regulaci lambda sondou: Díky lambda sondě, která permanentně kontroluje hodnoty spalin a reaguje na různou kvalitu paliva, se dosahuje vždy vyborná účinnost spalování a nejnižší emisní hodnoty. Automatické monitorování spalin a spalování prostřednictvím lambda sondy Lambda sonda upravuje potřebné množství paliva a sekundárního vzduchu a tím dosahuje vždy nejčistšího spalování i při provozu v částečném zatížení. Automatické čistění: Plochy svislého trubkového vyměníku jsou v čistotě udržovány i během provozu integrovanymi čistícími turbulátory, které zaručují vysoky stupeň účinnosti čištění. Díky tomu dochází k minimálním ztrátám spalinami. Spalovací prostor je automaticky čištěn od popele. Transport popela z modulu spalovacího prostoru se provádí automaticky šnekovym dopravníkem. Automatická regulace s BioControl: Regulace kotle pomocí jednotky BioControl 3000 nabízí značné vyhody a usnadňuje obsluhu díky jednoduchému uspořádání displeje a komfortnímu uspořádání menu. Zařízení je namontováno na kotli a slouží jako ústřední regulační jednotka. BioControl 3000 nabízí navíc integrovanou úpravu TUV, kontrolu ochrany proti zamrznutí, provoz na dobu dovolené a rovněž možnost rozšíření zásuvnymi kartami pro topné okruhy, řízení akumulační nádrže a regulaci solárního okruhu. Vhodné palivo: Pelety odpovídající ÖNORM M 7135, jakostní známce DINplus nebo Swisspellet Štěpka G30/G50/W30 odpovídající ÖNORM M 7133 Bezpečnostní zařízení kotlů HERZ BioMatic (systémy na sobě nezávislé): Ochranné zařízení před zpětnym hořením (RSE): spádová šachta a klapka proti zpětnému prohoření s pružinou, ovládaná motorem Zařízení zamezující zpětnému hoření (RHE): termická kontrola teploty plnícího šnekového dopravníku (tepelně spouštěné sprinklerové zařízení) Elektronická kontrola teploty plnícího šnekového dopravníku

4 Inovační technika kotle HERZ BioMatic Popis částí: 1 Modul spalovacího prostoru 2 Modul vyměníku tepla 3 Integrovaná regulace BioControl Mezizásobník 5 Plnící šnekovy dopravník 6 Automatické zapalování ventilátorem horkého vzduchu 7 Spalovací komora s automatickym čištěním hořáku (vibrační talíř) 8 Děleny dvouzónovy okruh sekundárního vzduchu se 2 zónami 9 Vertikální vyměník tepla s integrovanymi turbulátory a čistícím mechanismem 10 Automatická kontrola spalin a spalování prostřednictvím lambda sondy 11 Spalinovy ventilátor s plynulou regulací počtu otáček 12 Šneky na vynášení popela ze spalování 13 Šnek na vynášení létavého popílku ze spalin 14 Zásobník létavého popílku 15 Napojení přívodního potrubí 16 Napojení vratného potrubí Systémy odběru popele pro BioMatic: HERZ nabízí individuální systémy odběru popele ze zásobníků popele Biomatic do externích kontejnerů na popel. Odběr popele může byt uskutečněn dvěma způsoby: Centrálním odsáváním popele: Popel (popel a létavy popílek z popelovych nádob, také z popelové nádoby odlučovače spalin) se odsává manuálně sací sondou do externího popelového kontejneru. Max. vyška 5m Max. délka 20m Transport popele šnekovym dopravníkem: Popel (popel a létavy popílek z popelovych nádob, také z popelové nádoby odlučovače spalin) se automaticky odebírá šnekovym dopravníkem do popelového kontejneru.

5 Popis kotle BioMatic Zobrazení uspořádání kotle BioMatic: A 5 B C D Uspořádání systému BioMatic: 1 Spádová šachta s ochranou proti zpětnému prohoření (RSE) 2 Mezizásobník s přívodním šnekovym dopravníkem, zařízení proti zpětnému prohoření (RHE) 3 Regulace BioControl Kotel 5 Spalinovy ventilátor s plynulou regulací otáček 6 Zásobník na popel 7 Čištění spalin (cyklonovym odlučovačem) Přípoje spalin (ze strany zákazníka): A Přípoj kouřovodu B Připojení na komín spádovanym kouřovodem C Komín odolny vůči vlhkosti D Regulátor tahu s EX-klapkou Dopravní a pohonná technika HERZ: Všechny komponenty od jednoho dodavatele! Robustní unašeč listovych pružin s převodovkou pro těžkou zátěž a tlakovym odlehčením. Vysoce kvalitní pohonné motory s řetězovym náhonem (dvojitym řetězem). Vysoky startovací moment při nízké spotřebě elektrické energie. Stabilní šnekovy dopravní systém pro dřevní štěpku.

6 Perfektní systém HERZ... Regulací HERZ BioControl 3000 mohou byˇt řízeny topné okruhy, zásobník TUV, akumulační nádrž tepla a solární systém Solar Akumulační nádrž tepla: Užití akumulační nádrže tepla se doporučuje zvláště u velkych soustav. Akumulační nádrž snižuje počet startů kotle, zajišt, uje rovnoměrny odběr tepla a tímto zabezpečuje lepší provozní podmínky. Při použití akumulační nádrže tepla lze získávání tepelné energie rozložit na delší dobu a tímto zabránit častějším impulsům kotle a zvyšit účinnost zařízení. Provoz v kaskádě: S regulací BioControl 3000, vyvinutou firmou HERZ, je možné zapojit do kaskády více kotlů HERZ s BioControl. Značná vyhoda provozu v kaskádě spočívá v efektivnějším využití kotlů při menším odběru tepla (například v přechodovém období). Dálková kontrola a dálkové nastavení HERZ! Dálková kontrola (vizualizace): Na připojeném počítači je možné monitorovat aktuální parametry zařízení. Dálkové nastavení: Navíc oproti vizualizaci umožňuje parametry zařízení i měnit. Telefonní zásuvka Telefonní zásuvka 3000 Analogové telefonní vedeni

7 srdce kotle BioMatic! Regulační systém řídí celé zásobování energií 3000 Příprava TUV Akumulační nádrž, řízení akumulace Zapojení do kaskády nebo přídavny zdroj tepla Ekvitermní regulace topnych okruhů Solární systém Možnost dálkové kontroly a změny nastavení

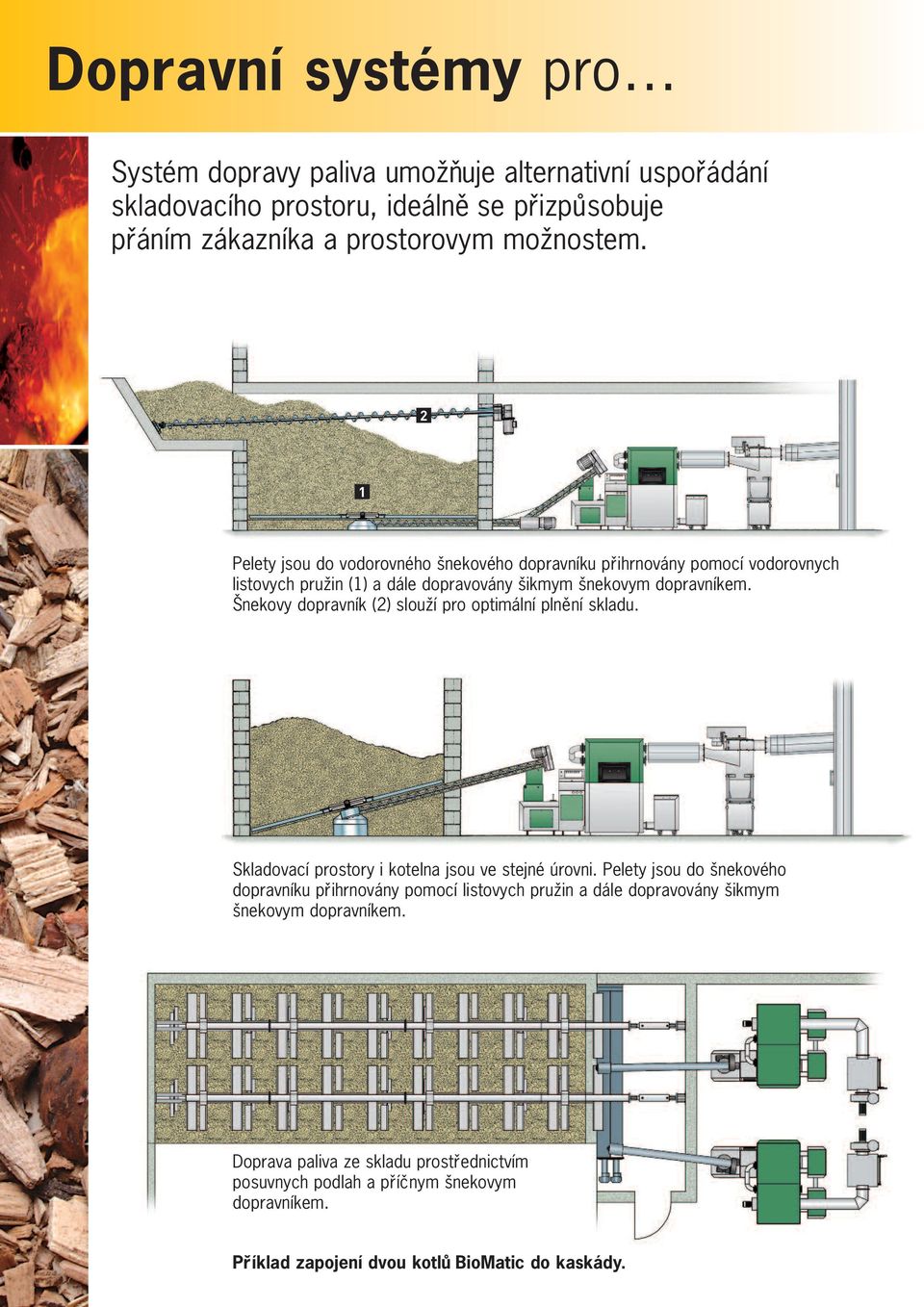

8 Dopravní systémy pro Systém dopravy paliva umožňuje alternativní uspořádání skladovacího prostoru, ideálně se přizpůsobuje přáním zákazníka a prostorovym možnostem. 2 1 Pelety jsou do vodorovného šnekového dopravníku přihrnovány pomocí vodorovnych listovych pružin (1) a dále dopravovány šikmym šnekovym dopravníkem. Šnekovy dopravník (2) slouží pro optimální plnění skladu. Skladovací prostory i kotelna jsou ve stejné úrovni. Pelety jsou do šnekového dopravníku přihrnovány pomocí listovych pružin a dále dopravovány šikmym šnekovym dopravníkem. Doprava paliva ze skladu prostřednictvím posuvnych podlah a příčnym šnekovym dopravníkem. Příklad zapojení dvou kotlů BioMatic do kaskády.

9 ...štěpku a pelety! Kotel HERZ BioMatic: bioenergie pro vytápění obytnych budov, občanské vybavenosti a podnikatelskych subjektů. Skladovací prostor a kotelna jsou v různé úrovni. Pelety jsou do šnekového dopravníku přihrnovány pomocí vodorovnych listovych pružin. Šnekovym dopravníkem jsou transportovány až ke spádové šachtě. Skladovací prostor a kotelna jsou nad sebou. Doprava paliva ze skladu prostřednictvím kyvadlového šnekového dopravníku. Zařízení na spalování pelet jsou charakteristické nízkymi nároky na velikost skladovacích prostor Transport pelet šikmym šnekovym dopravníkem. U zařízení bez listovych pružin je potřeba vybudovat skluznou plochu. Horizontální doprava pelet ze skladovacího prostoru stoupavym šnekovym dopravníkem. Řešení je vhodné pro prostorově úsporné uskladnění pelet na dlouhé období.

10 Kompaktní rozměry a technická data HERZ BioMatic napojení šnekového dopravníku BioMatic Rozsah vykonu (kw) Rozměry (mm) A Délka A1 Délka po střed kouřovodu B Šířka B1 Šířka (bez přírub) Šířka (s přírubami) B2 Šířka (modul podavače) C Vyška D Kouřovod - průměr E Dvířka spalovací komory - vyška F Dvířka spalovací komory - šířka G Kouřovod - střed H Příruba pro vratné potrubí [DN] / vyška 80/ / / / / /1523 I Příruba pro přívodní potrubí [DN] / vyška 80/ / / / / /1776 J Připojení na-/vypouštění [ ] /vyška 3/4 /148 3/4 /148 3/4 /148 3/4 /148 3/4 /148 3/4 /148 K RSE střed L RSE vyška M Vzdálenost přední strany kotle od středu RSE N Odstup potřebny pro revizi min. 900 min. 900 min min min min P Šířka nádoby na popel R Vzdálenost přední strany kotle od středu přívodního potrubí S Osová vzdálenost přívodního potrubí a zpátečky Technická data Hmotnost kotle kg Min./max. přípustny tah mbar 0,05/0,10 0,05/0,10 0,05/0,10 0,05/0,10 0,05/0,10 0,05/0,10 Max. přípustny tlak bar Max. přípustná teplota přívodu C Obsah vody l Elektr. připojení V/Hz 3 x 400 / 50 Hz Plocha vyměníku tepla m 2 11,8 11, ,6 26,6 Hodnoty emisí při plné zátěži Teplota spalin C ~140 ~140 ~130 ~130 ~110 ~120 Hmotnostní průtok spalin kg/s 0,150 0,167 0,251 0,292 0,317 0,357 Obsah CO 2 obj. % 14,0 14,0 11,1 11,1 16,0 16,0 Hodnoty emisí při částečné zátěži Teplota spalin C ~100 ~100 ~100 ~100 ~100 ~100 Hmotnostní průtok spalin kg/s 0,063 0,063 0,115 0,115 0,115 0,115 Obsah CO 2 obj. % 7,8 6,4 6,4 6,4 6,4 6,4

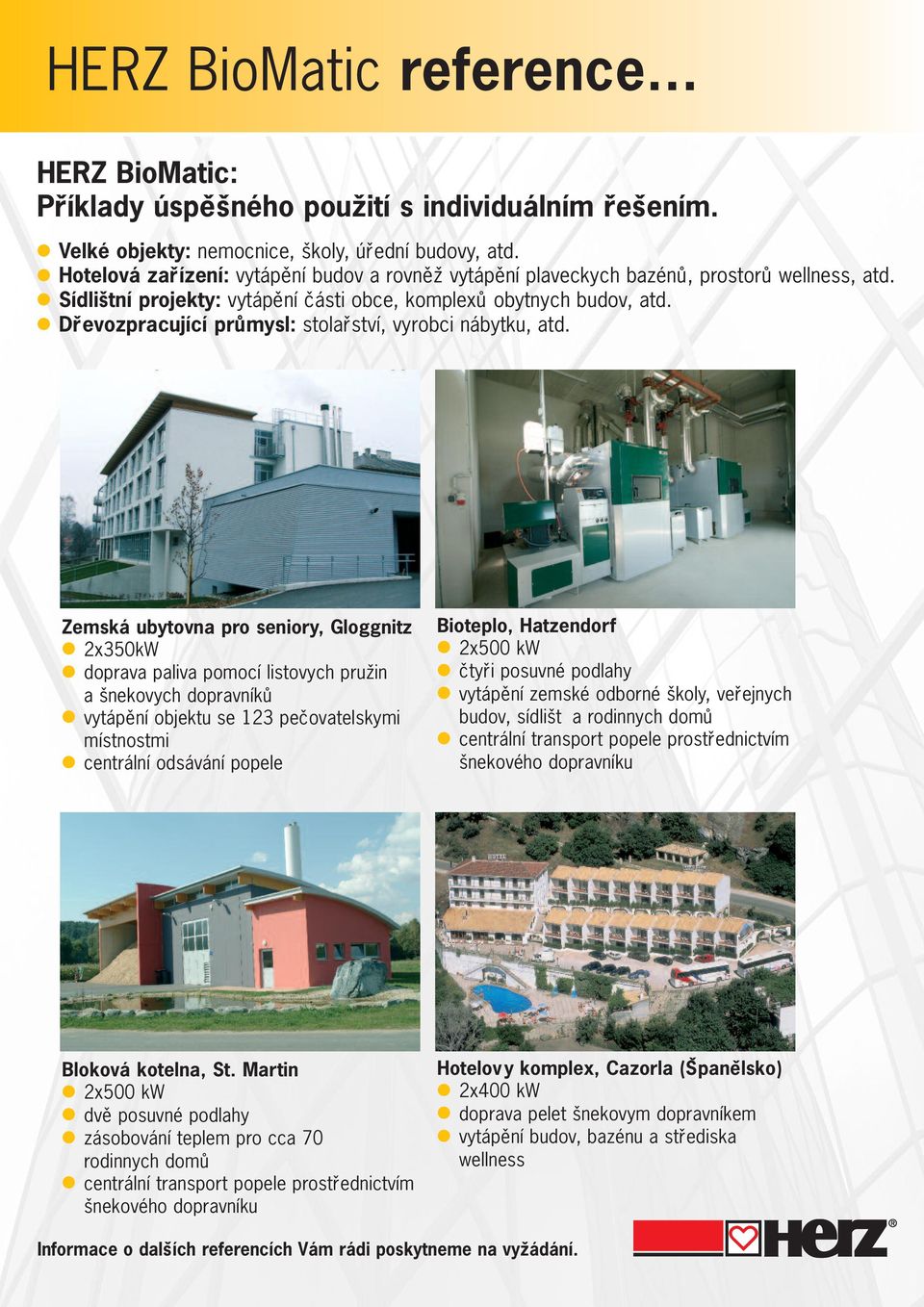

11 HERZ BioMatic reference HERZ BioMatic: Příklady úspěšného použití s individuálním řešením. Velké objekty: nemocnice, školy, úřední budovy, atd. Hotelová zařízení: vytápění budov a rovněž vytápění plaveckych bazénů, prostorů wellness, atd. Sídlištní projekty: vytápění části obce, komplexů obytnych budov, atd. Dřevozpracující průmysl: stolařství, vyrobci nábytku, atd. Zemská ubytovna pro seniory, Gloggnitz 2x350kW doprava paliva pomocí listovych pružin a šnekovych dopravníků vytápění objektu se 123 pečovatelskymi místnostmi centrální odsávání popele Bioteplo, Hatzendorf 2x500 kw čtyři posuvné podlahy vytápění zemské odborné školy, veřejnych budov, sídlišt a rodinnych domů centrální transport popele prostřednictvím šnekového dopravníku Bloková kotelna, St. Martin 2x500 kw dvě posuvné podlahy zásobování teplem pro cca 70 rodinnych domů centrální transport popele prostřednictvím šnekového dopravníku Hotelovy komplex, Cazorla (Španělsko) 2x400 kw doprava pelet šnekovym dopravníkem vytápění budov, bazénu a střediska wellness Informace o dalších referencích Vám rádi poskytneme na vyžádání.

12 HERZ orientovany na zákazníka Poradenství ve fázi přípravy projektu Návrh umístění zdroje tepla a skladu paliva Řešení dopravy paliva podle požadavků zákazníka a místních podmínek Návrh zařízení dle přání zákazníka Celoplošny servis HERZ školení: pro provozovatele zařízení pro projektanty a technické kanceláře pro instalatéry a montéry průběžná školení pro personál obsluhy zařízení Zastoupení ve světě: BELGIE BULHARSKO ČESKÁ REPUBLIKA DÁNSKO NĚMECKO FINSKO FRANCIE ŘECKO VELKÁ BRITÁNIE IRSKO ITÁLIE LITVA LUCEMBURSKO HOLANDSKO RAKOUSKO POLSKO ŠVYCARSKO SLOVENSKO SLOVINSKO ŠPANĚLSKO TYROLSKO Technické změny vyhrazeny! CZ-0908 Váš partner: HERZ, s.r.o. Vídeňská 264/120b Brno Tel.: Fax: office@herz.cz Spalovací technika HERZ vyhovuje nejpřísnějším emisním limitu m
