1 Vážený zákazníku, děkujeme Vám, že jste si vybral odrážedlo značky AGang. Tento návod Vám poslouží při jeho nastavení, údržbě a poradí s technikou jízdy. Jeho součástí je rovněž záruční list a podmínky garance. Firma Universe Agency spol. s r. o. dovozce a distributor výrobků značky AGang dětem přeje mnoho šťastných chvil strávených na jejich novém odrážedle. OBSAH Popis odrážedla Obecné informace 1. DŮLEŽITÉ INFORMACE PŘEDTÍM NEŽ VYJEDETE 1.1. Nastavení 1.2. Kontrola před jízdou a po jízdě 1.3. Principy a pravidla bezpečné jízdy 1.4. Technika jízdy 2. ÚDRŽBA ODRÁŽEDLA 2.1. Montáž a demontáž kol 2.2. Hlavové složení, řídítka, představec, sedlo a sedlovka 2.3. Kola, pláště, náboje a středové složení 2.4. Čištění, mazaní a skladování 2.5. Harmonogram údržby 3. POSKYTNUTÍ ZÁRUKY 3.1. Záruka na jednotlivé díly 3.2. Záruky Reklamace Záruční podmínky Záruční list Navod pro pouziti odrazedla AG.indd 1

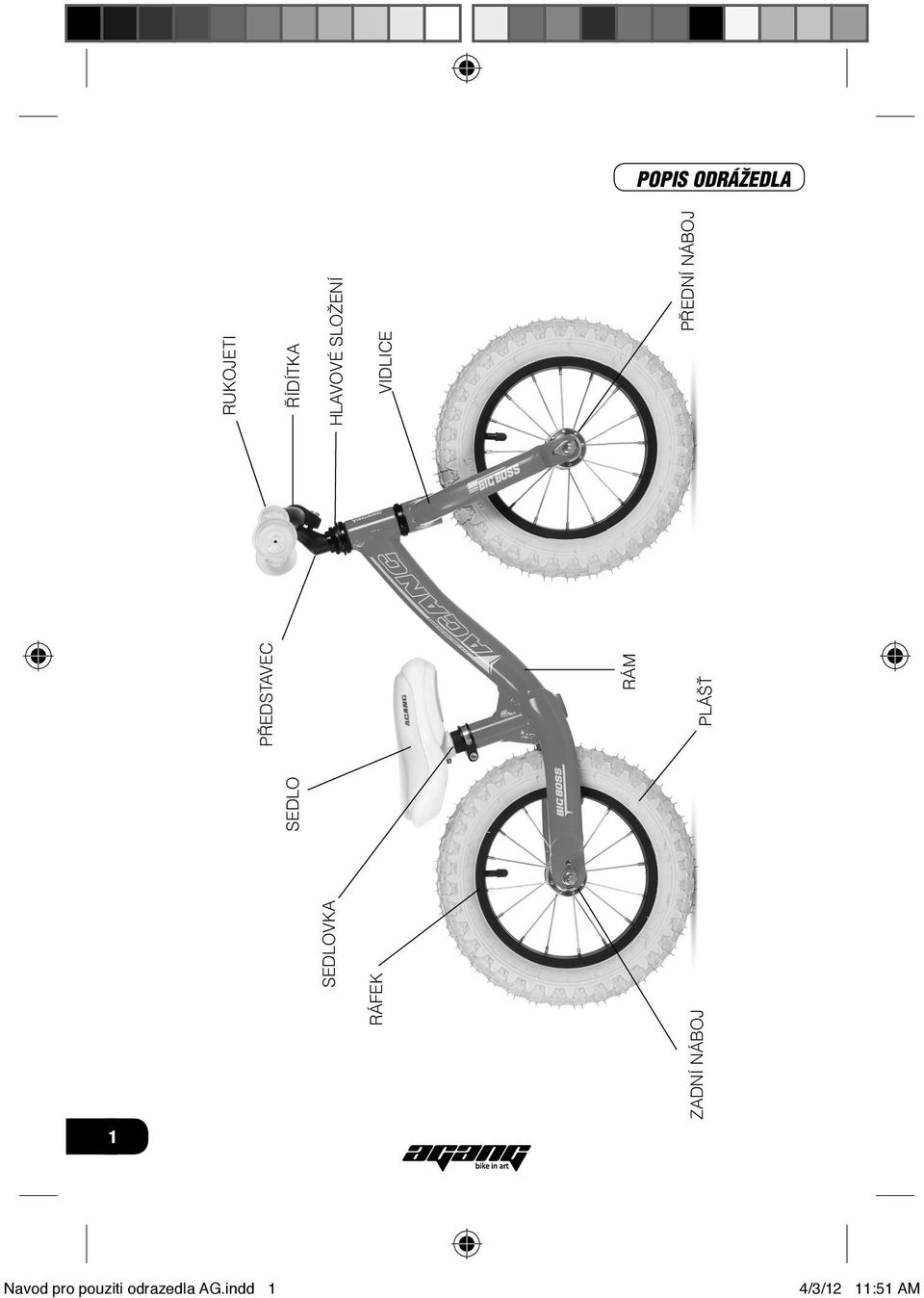

2 POPIS ODRÁŽEDLA SEDLOVKA RÁFEK ZADNÍ NÁBOJ SEDLO PŘEDSTAVEC RÁM PLÁŠŤ RUKOJETI ŘÍDÍTKA HLAVOVÉ SLOŽENÍ VIDLICE PŘEDNÍ NÁBOJ 1 Navod pro pouziti odrazedla AG.indd 1

3 OBECNÉ INFORMACE Před použitím si pečlivě prostudujte tento návod a uchovejte pro další použití. Odrážedlo splňuje požadavky norem EN 71-1, 71-3 (hračky). Odrážedlo má maximální nosnost 30 kg a je vhodné pro děti od 2 let. Pro bezpečnou jízdu vždy používejte ochrannou přilbu schváleného typu, nasazenou a řádně připevněnou na hlavě, chrániče kolen, loktů, zápěstí a vhodnou obuv. Odrážedlo není určeno k jízdě na pozemních komunikacích. Odrážedlo není určeno k jízdě za tmy a za špatného počasí (déšť, mlha apod.). Odrážedlo nepoužívejte na vlhkém nebo kluzkém povrchu (voda, štěrk, sníh). Kontrolujte pravidelně všechny šrouby a utažení matic. Neprovádějte úpravy odrážedla. Odrážedlo je určeno pro jednoho jezdce. 1. DŮLEŽITÉ INFORMACE PŘEDTÍM NEŽ VYJEDETE 1.1. Nastavení Sedlo a sedlovka Sedlo je možno nastavit do potřebné výšky tak, aby vyhovovalo posedu dítěte. Když dítě sedí, musí mít pokrčená kolena a obě chodidla na zemi, aby mohlo řádně odrážedlo ovládat a spolehlivě brzdit. Po správném nastavení zkontrolujte řádné dotažení sedlovky. Upozornění: Na sedlovce je drážkami vyznačená maximální přípustná výška pro její vytažení. Nikdy nenastavujte sedlovku nad tuto drážku! Zabráníte tím poškození rámu odrážedla. Řídítka a představec Závitový představec se zasunuje do krku vidlice a je upevněn pomocí dlouhého šroubu, který prochází podélně celým představcem. Matice tohoto šroubu na spodním konci představce má kónický tvar nebo tvar šikmo seříznutého kužele. Upozornění: Na představci je drážkami vyznačená maximální přípustná výška pro jeho vytažení. Nikdy nenastavujte představec nad tuto rysku! Zabráníte tím poškození představce. 2 Navod pro pouziti odrazedla AG.indd 2

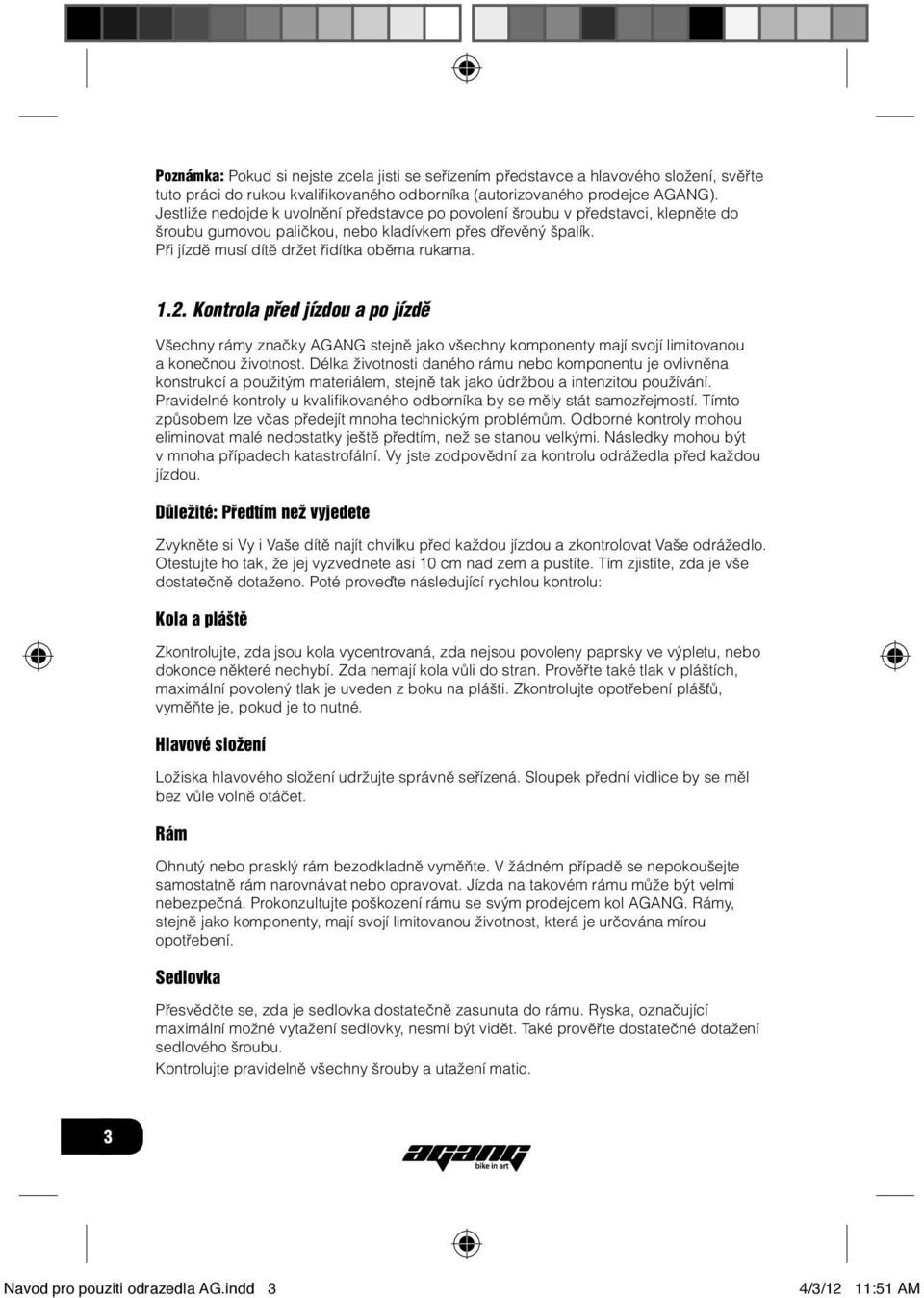

4 Poznámka: Pokud si nejste zcela jisti se seřízením představce a hlavového složení, svěřte tuto práci do rukou kvalifikovaného odborníka (autorizovaného prodejce AGANG). Jestliže nedojde k uvolnění představce po povolení šroubu v představci, klepněte do šroubu gumovou paličkou, nebo kladívkem přes dřevěný špalík. Při jízdě musí dítě držet řidítka oběma rukama Kontrola před jízdou a po jízdě Všechny rámy značky AGANG stejně jako všechny komponenty mají svojí limitovanou a konečnou životnost. Délka životnosti daného rámu nebo komponentu je ovlivněna konstrukcí a použitým materiálem, stejně tak jako údržbou a intenzitou používání. Pravidelné kontroly u kvalifikovaného odborníka by se měly stát samozřejmostí. Tímto způsobem lze včas předejít mnoha technickým problémům. Odborné kontroly mohou eliminovat malé nedostatky ještě předtím, než se stanou velkými. Následky mohou být v mnoha případech katastrofální. Vy jste zodpovědní za kontrolu odrážedla před každou jízdou. Důležité: Předtím než vyjedete Zvykněte si Vy i Vaše dítě najít chvilku před každou jízdou a zkontrolovat Vaše odrážedlo. Otestujte ho tak, že jej vyzvednete asi 10 cm nad zem a pustíte. Tím zjistíte, zda je vše dostatečně dotaženo. Poté proveďte následující rychlou kontrolu: Kola a pláště Zkontrolujte, zda jsou kola vycentrovaná, zda nejsou povoleny paprsky ve výpletu, nebo dokonce některé nechybí. Zda nemají kola vůli do stran. Prověřte také tlak v pláštích, maximální povolený tlak je uveden z boku na plášti. Zkontrolujte opotřebení plášťů, vyměňte je, pokud je to nutné. Hlavové složení Ložiska hlavového složení udržujte správně seřízená. Sloupek přední vidlice by se měl bez vůle volně otáčet. Rám Ohnutý nebo prasklý rám bezodkladně vyměňte. V žádném případě se nepokoušejte samostatně rám narovnávat nebo opravovat. Jízda na takovém rámu může být velmi nebezpečná. Prokonzultujte poškození rámu se svým prodejcem kol AGANG. Rámy, stejně jako komponenty, mají svojí limitovanou životnost, která je určována mírou opotřebení. Sedlovka Přesvědčte se, zda je sedlovka dostatečně zasunuta do rámu. Ryska, označující maximální možné vytažení sedlovky, nesmí být vidět. Také prověřte dostatečné dotažení sedlového šroubu. Kontrolujte pravidelně všechny šrouby a utažení matic. 3 Navod pro pouziti odrazedla AG.indd 3

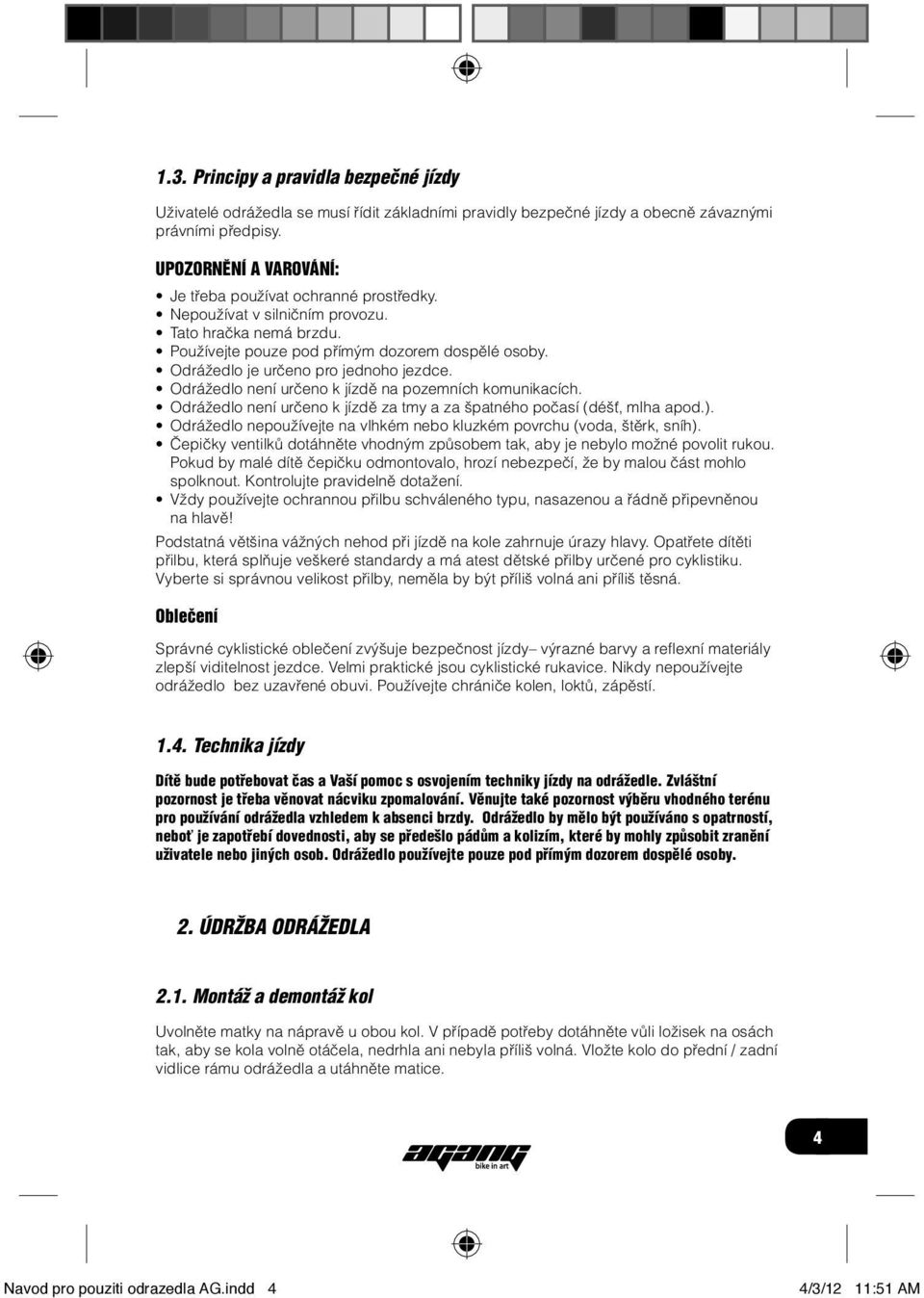

5 1.3. Principy a pravidla bezpečné jízdy Uživatelé odrážedla se musí řídit základními pravidly bezpečné jízdy a obecně závaznými právními předpisy. UPOZORNĚNÍ A VAROVÁNÍ: Je třeba používat ochranné prostředky. Nepoužívat v silničním provozu. Tato hračka nemá brzdu. Používejte pouze pod přímým dozorem dospělé osoby. Odrážedlo je určeno pro jednoho jezdce. Odrážedlo není určeno k jízdě na pozemních komunikacích. Odrážedlo není určeno k jízdě za tmy a za špatného počasí (déšť, mlha apod.). Odrážedlo nepoužívejte na vlhkém nebo kluzkém povrchu (voda, štěrk, sníh). Čepičky ventilků dotáhněte vhodným způsobem tak, aby je nebylo možné povolit rukou. Pokud by malé dítě čepičku odmontovalo, hrozí nebezpečí, že by malou část mohlo spolknout. Kontrolujte pravidelně dotažení. Vždy používejte ochrannou přilbu schváleného typu, nasazenou a řádně připevněnou na hlavě! Podstatná většina vážných nehod při jízdě na kole zahrnuje úrazy hlavy. Opatřete dítěti přilbu, která splňuje veškeré standardy a má atest dětské přilby určené pro cyklistiku. Vyberte si správnou velikost přilby, neměla by být příliš volná ani příliš těsná. Oblečení Správné cyklistické oblečení zvýšuje bezpečnost jízdy výrazné barvy a reflexní materiály zlepší viditelnost jezdce. Velmi praktické jsou cyklistické rukavice. Nikdy nepoužívejte odrážedlo bez uzavřené obuvi. Používejte chrániče kolen, loktů, zápěstí Technika jízdy Dítě bude potřebovat čas a Vaší pomoc s osvojením techniky jízdy na odrážedle. Zvláštní pozornost je třeba věnovat nácviku zpomalování. Věnujte také pozornost výběru vhodného terénu pro používání odrážedla vzhledem k absenci brzdy. Odrážedlo by mělo být používáno s opatrností, neboť je zapotřebí dovednosti, aby se předešlo pádům a kolizím, které by mohly způsobit zranění uživatele nebo jiných osob. Odrážedlo používejte pouze pod přímým dozorem dospělé osoby. 2. ÚDRŽBA ODRÁŽEDLA 2.1. Montáž a demontáž kol Uvolněte matky na nápravě u obou kol. V případě potřeby dotáhněte vůli ložisek na osách tak, aby se kola volně otáčela, nedrhla ani nebyla příliš volná. Vložte kolo do přední / zadní vidlice rámu odrážedla a utáhněte matice. 4 Navod pro pouziti odrazedla AG.indd 4

6 2.2. Hlavové složení, řídítka, představec, sedlo a sedlovka Hlavové složení Hlavové složení se závitem se skládá z pevných misek, věnečkových ložisek, nastavitelné misky, pojistné podložky, kónusu a pojistné matice. Hlavové složení by mělo být alespoň jednou ročně rozebráno, promazáno a opět seřízeno. Během jízdy může vlivem rázů dojít k povolení hlavového složení. Základní seřízení provedete následujícím způsobem: Povolte pojistnou matici montážním klíčem, poté dotáhněte citlivě nastavitelnou misku (řídítka by se měla volně otáčet). Dotáhněte pojistnou matici. Přesvědčte se, zda je vše dostatečně dotaženo. Seřízení hlavového složení není jednoduché, pokud budete mít jakékoliv potíže, svěřte odrážedlo odbornému servisu. Řídítka a představec Seřízení a kontrola představce a řídítek jsou popsány v kapitole 1. Přesvědčete se, zda není představec vytažen nad svou maximální povolenou mez. Sedlo a sedlovka Seřízení a kontrola sedla a sedlovky jsou podrobně popsány v kapitole 1. Nikdy nejezděte na odrážedle se sedlovkou vytaženou nad maximální povolenou mez Kola pláště, náboje a středové složení Kola a pláště Kontrolujte tlak v pneumatikách stiskem mezi palcem a ukazováčkem, plášť by měl být dostatečně pevný. Respektujte maximální možný tlak, který je uveden na boku pláště. Je zcela běžné, že vzduch z duší časem uteče a proto je nutné tlak pravidelně kontrolovat. Vysokotlaké kompresory (u benzínových pump) mohou velmi snadno přetlakovat a tak poškodit pláště a duše. Při koupi nové duše věnujte pozornost velikosti ventilku. Možnost použití určitého typu ventilku závisí na typu ráfku, přesněji na velikosti otvoru v ráfku. Čepičky ventilků dotáhněte vhodným způsobem tak, aby je nebylo možné povolit rukou. Pokud by malé dítě čepičku odmontovalo, hrozí nebezpečí, že by malou část mohlo spolknout. Kontrolujte pravidelně dotažení. Defekty K defektu může dojít kdykoliv. Je vhodné neustále s sebou vozit materiál na opravu defektů. Při opravě defektu postupujte následovně: Po demontáži kola a jeho vypuštění, sejměte jednu stranu pláště z ráfku. To je možné provést jen pomocí rukou bez nástrojů. Pokud je potřeba použít nástrojů, je vhodné použít speciálních montážních pák. Nikdy nepoužívejte šroubovák nebo jiné ostré nástroje, mohlo by dojít k poškození duše. Vždy začínejte naproti ventilku. Poté sejměte celý plášť, dávejte pozor na duši a zejména na ventilek. Malé defekty je možné opravit na místě podle návodu ze sady na opravu defektů. Větší defekty je nutné řešit výměnou celé duše (mnoho cyklistů s sebou vozí celou náhradní duši). Před zpětnou montáží duše a pláště zkontrolujte vnitřní část pláště. Buďte 5 Navod pro pouziti odrazedla AG.indd 5

7 velmi opatrní, předmět zapíchnutý do pláště může být velmi ostrý a mohl by Vás poranit. Po kontrole namontujte plášť zpět na ráfek pouze jednou stranou. Poté vložte dovnitř duši a prostrčte ventilek otvorem v ráfku, ventilek srovnejte. Montáž druhé části pláště začněte u ventilku a postupujte od ventilku po obou stranách současně. Dbejte na to, aby byl ventilek zasunut pokud možno co nejvíce dovnitř, tím předejdete možnému přiskřípnutí duše mezi patkou pláště a ráfkem v okolí ventilku. Mírně nahustěte duši a srovnejte plášť. Nyní nahustěte duši na doporučený tlak. Náboje Pohybem kol do stran zkontrolujte, zda nejsou náboje uvolněné. Jestliže se náboj vzhledem k ose pohybuje, je nutné dotažení a seřízení. K údržbě a seřízení je nutné použít speciálních nástrojů. Z tohoto důvodu se obraťte na profesionálního mechanika Čištění, mazání a skladování Čištění Pro zachování dokonalé funkce je velmi důležité udržovat odrážedlo čisté. Nevhodné pro čištění odrážedla jsou vysokotlaké vodní čističe. Voda se může dostat do ložisek, vysoký tlak je schopen odstranit mazací oleje a vazelíny. Ruční čištění odrážedla je vždy nejlepší. Nikdy neotírejte odrážedlo bez předchozího navlhčení vodou, jinak dojde k odření laku a povrchu komponentů. Zde je několik tipů na čištění odrážedla: Nejprve jemně ostříkejte odrážedlo hadicí. Poté použijte jemný kartáč a vlažnou vodu s mýdlem. Čištění je ideální příležitost pro provedení inspekce celého odrážedla zkontrolujte správné dotažení všech matic a šroubů. Mazání Věnujte pozornost všem pohyblivým součástem odrážedla. Mazací prostředky určené pro automobily a motocykly nejsou vhodné. Promazání nábojů a hlavového složení je vhodné přenechat zkušenému mechanikovi. Tyto komponenty je nutné celé rozebrat, vyčistit, promazat, znovu sestavit a seřídit. Skladování Odrážedlo není vhodné ponechávat vlivu povětrnostních podmínek. Chraňte jej před deštěm, sněhem a sluncem. Při skladování na delší dobu odrážedlo zavěste, zabráníte tak poškození plášťů Harmonogram údržby Do jednoho měsíce po zakoupení a jízdě na odrážedle jej předejte k provedení garančního seřízení Vašemu prodejci. Přesvědčíte se tak o správné funkci všech komponentů. 6 Navod pro pouziti odrazedla AG.indd 6

8 Po každé jízdě Zkontrolovat lehkost otáčení kol, řídítek. Každý týden Zkontrolovat tlak v pneumatikách. Zkontrolovat vycentrování ráfků kol. Zkontrolovat dotažení všech šroubových spojů. Každý měsíc Umýt, osušit a nakonzervovat odrážedlo, provést důkladnou celkovou inspekci. Zkontrolovat opotřebení dezénu a poškození boků pneumatik. Zkontrolovat upnutí sedla, sedlovky a kol. Každé 3 měsíce Zkontrolovat dotažení matic a šroubů. Promazat sedlovou trubku a představec. Každých 6 měsíců Zkušený mechanik by měl provést celkový servis: Vycentrovat kola. Promazat náboje. Promazat představec. Promazat hlavové složení. 3. POSKYTNUTÍ ZÁRUKY Záruka je poskytována na vady, které má předmět prodeje v okamžiku převzetí kupujícím Záruka na jednotlivé díly Rám a vidlice Záruka se vztahuje na materiál, jeho spoje a prorezavění. Zásadně ji nelze uplatnit na poškození způsobené havárií nebo neodbornou opravou. Je bezpodmínečně nutné, aby rám byl v originálním laku. Výrobce nemůže nést odpovědnost za výrobní postupy jiných firem (pískování, vypalování nového laku atd.) Kola Do běžné záruky spadají vady materiálu (prasklý ráfek, náboj, osa) včetně vad povrchové úpravy. Vydřené ložiskové dráhy, vniknutí nečistot do volnoběžného tělesa a ložisek náboje a zkorodované díly nejsou předmětem garance. 7 Navod pro pouziti odrazedla AG.indd 7

9 Sedlo, sedlovka Uznává se vada materiálu, posuzuje se z hlediska plnění funkce. Rýhy způsobené posuvem sedlovky v sedlové trubce nelze reklamovat. Reklamace na sedlovku se neuznává, byla-li vysunuta nad značku maximálního vysunutí. Nelze uplatnit záruku na ohyb sedlovky vlivem nehody nebo přetížení po doskoku, ohyb saní sedla, roztržení potahu sedla apod Záruky Prodávající (dále jen "firma") poskytuje prvnímu majiteli obrážedla na zakoupený výrobek záruku podle platných předpisů. Na rám se vztahuje záruka pouze v originálním laku. Neručíme za výrobní postupy jiných firem. Limitované záruky: Záruky na rámy a komponenty se nevztahují na závady vzniklé vinou uživatele, nedodržením pokynů v návodu, opotřebením, používáním k účelům, ke kterým rám a komponenty nejsou určené. Výrobce a distributor nenese žádnou zodpovědnost za zranění vzniklé při používání odrážedel a jejich komponentů. Každý je osobně zodpovědný za škodu nebo poškození způsobené nezodpovědným používáním odrážedla a jeho komponentů. Pozor! Vždy před a po každé jízdě pečlivě zkontrolujte rám odrážedla a všechny jeho komponenty. Dovozce potvrzuje, že odrážedlo uvedeného typu a výrobního čísla, odpovídá státním normám a technickým předpisům. Odrážedlo splňuje požadavky EN 71-1, 71-3 (hračky). Není určeno k provozu na pozemních komunikacích. V době trvání garance firma odstraní na svůj náklad závady, které se na odrážedle vyskytly a jejichž příčinou je vada materiálu, jeho zpracování či nesprávná montáž. Záruka se nevztahuje na poškození vzniklé nesprávným používáním, záměnou dílů, havárií, přetěžováním, nedostatkem péče o odrážedlo, nesprávnou údržbou a neodbornou opravou. Reklamace Reklamace mají vždy charakter vady, která se řeší výměnou součástí, opravou nebo odborným seřízením. Opravou je zajištěno, že zákazník může výrobek řádně užívat. Podmínky záruky Odrážedlo musí být prodáno smontované v bezvadném stavu, předvedeno a připraveno k jízdě. Výrobek musí být používán výhradně k tomu účelu, ke kterému je vyroben. Při uplatňování záruky předkládá zákazník kompletní čisté odrážedlo, potvrzený záruční list a prodejní doklad (paragon). Nárok na uplatnění záruky zaniká Bylo-li zjištěno, že k poškození výrobku nedošlo vinou výrobce, ale uživatele (neodbor-nou opravou, extrémním zatížením, špatným uskladněním apod.). Neuplatněním nároku ze záruky v záruční lhůtě. 8 Navod pro pouziti odrazedla AG.indd 8

10 Nebyl-li výrobek řádně používán a udržován podle návodu. Nebyl-li při uplatnění nároku ze záruky předložen řádně vyplněný záruční list. Závady vzniklé běžným opotřebováním nebo nadměrným opotřebením způsobeným zanedbáním kontroly a údržby nemohou být předmětem reklamace. Upozornění: Je třeba důrazně doporučit provedení první prohlídky a seřízení v servisu firmy do 1 měsíce po převzetí odrážedla AGANG a jeho provozu. Tato prohlídka může odhalit vady a napomůže kvalitnímu seřízení komponentů po tomto počátečním provozu. Poznámka: Jestliže Vám není srozumitelná jakákoliv část tohoto manuálu, obraťte se na Vašeho prodejce. Aktuální manuál je k dispozici na internetové adrese (PDF formát). Záruční podmínky Záruka zajišťuje odpovědnost za vady výrobku. Universe Agency spol. s r.o. v žádném případě nezaručuje, že výrobek nelze poškodit či zničit, nebo že výrobek je způsobilý plnit svou funkci bez časového omezení, bez ohledu na způsob užívání a opotřebení. Tato záruka se vztahuje pouze na původního majitele odrážedla AGANG a není převoditelná na následující majitele. Aby bylo možné záruční reklamaci posoudit, je nutné odrážedlo přivézt k autorizovanému maloobchodnímu prodejci jízdních kol AGANG na stejném místě, kde bylo zakoupeno. Odrážedlo musí být sestavené a je třeba k němu přiložit originál prodejního dokladu s datem. Doklad si uschovejte na bezpečném místě. Tato záruka se vztahuje na odrážedla zakoupená v plně sestaveném a seřízeném stavu od autorizovaného maloobchodního prodejce jízdních kol AGANG či z jiných prodejen, které mají od firmy Universe Agency spol. s r.o. zvláštní pověření k distribuci odrážedel AGANG. Tato záruka se nevztahuje na případy, kdy odrážedlo bylo zneužíváno, zanedbáváno, nesprávně opravováno, nesprávně udržováno, pozměněno, upraveno, stala se na něm nehoda či podléhalo jinému nenormálnímu, nadměrnému nebo nesprávnému zacházení. Záruka se nevztahuje na škody vyplývající z běžného opotřebení, včetně následků únavy. Škoda následkem únavy je symptomem stavu, kdy dojde k opotřebení rámu vlivem normálního užívání. Jedná se o jeden druh běžného opotřebení a zodpovědností majitele je si své odrážedlo kontrolovat a udržovat v provozuschopném stavu. Na škodu vyplývající z nesprávného sestavení nebo údržby, z instalace dílů a příslušenství, které nejsou s odrážedlem AGANG kompatibilní, se záruka nevztahuje. Během trvání této záruky firma Universe Agency spol. s r.o. vadný rám opraví, nebo na základě vašeho rozhodnutí vadný rám vymění za stejný nebo za model srovnatelně nejbližší tomu, který není dostupný. TOTO JE JEDINÁ NÁHRADA POSKYTOVANÁ V RÁMCI TÉTO ZÁRUKY. JAKÉKOLI JINÉ NÁHRADYA ŠKODY, KTERÉ LZE JINAK UPLATNIT, JSOU VYLOUČENY, NEJEN VČETNĚ VEDLEJŠÍCH NEBO NÁSLEDNÝCH ŠKOD NEBO ŠKOD DOMNĚLÝCH. TOTO JE JEDINÁ ZÁRUKA, KTEROU FIRMA UNIVERSE AGENCY SPOL. S R.O. NA SVÉ RÁMY A DÍLY POSKYTUJE, A NEEXISTUJÍ JINÉ ZÁRUKY, KTERÉ BY ROZŠIŘOVALY ZÁRUKU ZDE UVEDENOU. 9 Navod pro pouziti odrazedla AG.indd 9

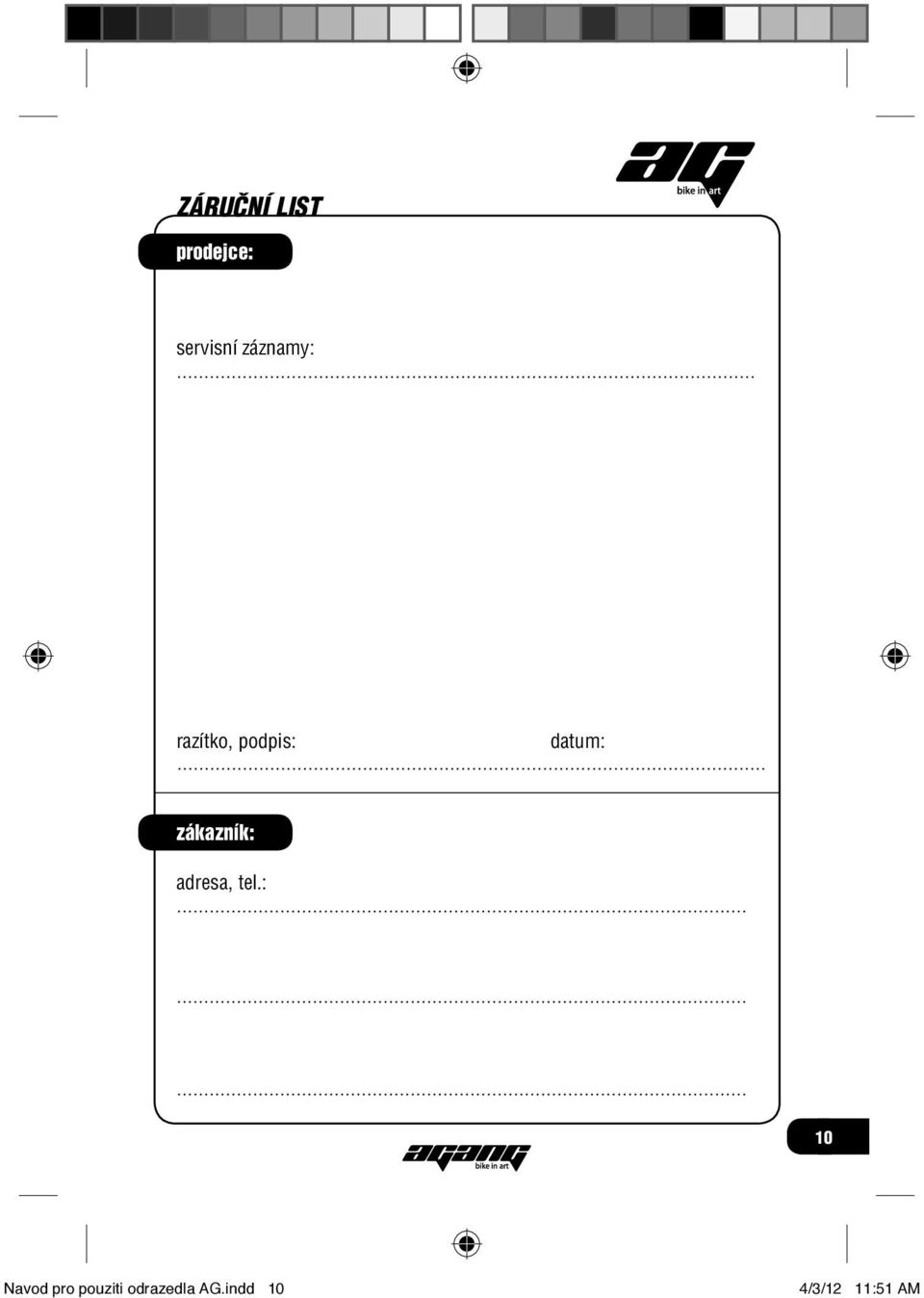

11 ZÁRUČNÍ LIST prodejce: servisní záznamy: razítko, podpis: datum: zákazník: adresa, tel.: 10 Navod pro pouziti odrazedla AG.indd 10

12 ZÁRUČNÍ LIST dovozce: Universe Agency spol. s r.o. P.O.Box pošta Praha 2 prodejce: záruční list č: model: ODRÁŽEDLO razítko, podpis prodejce: výrobní číslo rámu: datum prodeje: Navod pro pouziti odrazedla AG.indd 11
