Materiály pro konzervování předmětů ze skla, porcelánu a smaltu ( u)

Transkript

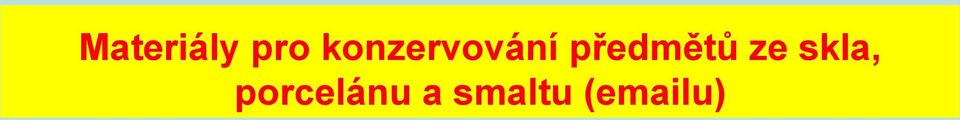

1 Materiály pro konzervování předmětů ze skla, porcelánu a smaltu ( u)

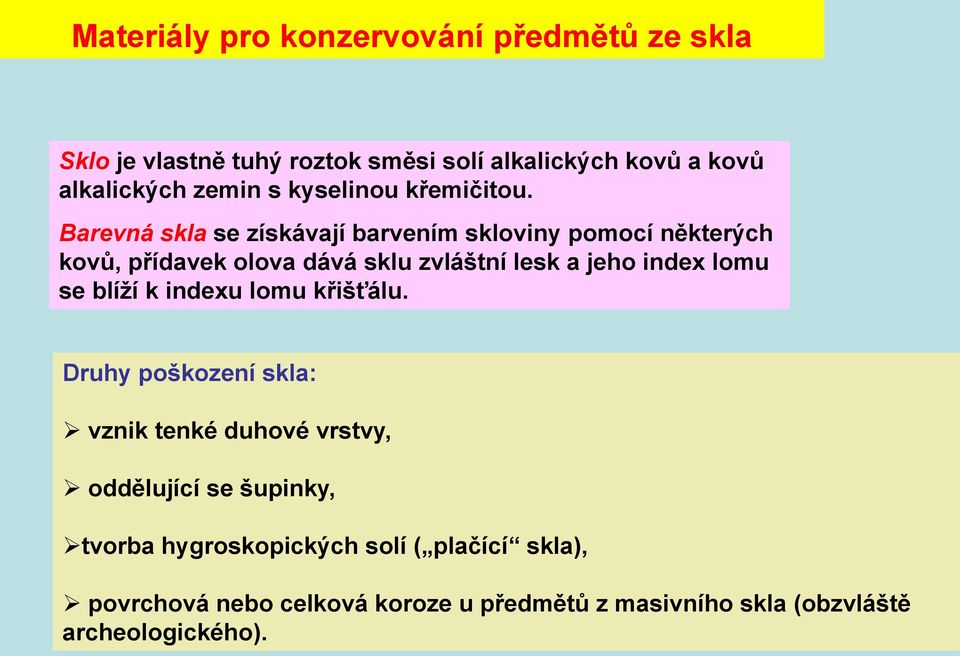

2 Materiály pro konzervování předmětů ze skla Sklo je vlastně tuhý roztok směsi solí alkalických kovů a kovů alkalických zemin s kyselinou křemičitou. Barevná skla se získávají barvením skloviny pomocí některých kovů, přídavek olova dává sklu zvláštní lesk a jeho index lomu se blíží k indexu lomu křišťálu. Druhy poškození skla: vznik tenké duhové vrstvy, oddělující se šupinky, tvorba hygroskopických solí ( plačící skla), povrchová nebo celková koroze u předmětů z masivního skla (obzvláště archeologického).

3 Materiály pro konzervování předmětů ze skla - čištění skla Mycí a lešticí směsi pro sklo Odstranění půdních nečistot a produktů koroze - omytí předmětů ze skla: vodně-alkoholickou směsí (1:1) nebo 1 %-ním roztokem kyseliny dusičné s následným omytím ve vodě. Je-li na povrchu skla pórovitá zrnitá vrstva a ph jejího vodného výluhu je větší než 7,5, je možno pro očištění skla použít alkalických roztoků. Např. ponoření skleněného předmětu do 1 %-ního roztoku NaOH na dní (při stálé kontrole) vede k odstranění korozní vrstvy a duhového filmu (povrch skla se stává lesklým). Odstranění posledních zbytků alkálie - předmět se opláchne 1 % roztokem H 2 SO 4 a důkladně se omyje vodou.

4 Materiály pro konzervování předmětů ze skla - čištění skla Zpravidla velmi těžko se odstraňují nečistoty z vitráží. Obtížnost spočívá v tom, že se nesmí poškodit kovová kostra okna (je zhotovena z olova). Mastné saze, které se usazují na sklech vitráží sorbují vodu a kyselé oxidy ze vzduchu a vzniklé kyseliny postupně leptají sklo. K čištění vitráží se proto používají směsi mycích prostředků s hexametafosforečnanem sodným a Chelatonem 3. Přidá-li se do těchto směsí malé množství isopropanolu (3-5 %), vede to k lepšímu odstranění sazí. Pozn. Vitráž -

5 Materiály pro konzervování předmětů ze skla - lepení skla Problémy při lepení skla: Sklo se lepí obecně špatně Praskliny ve skle mají málo členitý povrch a těžko se lepí. Při výběru lepidla je zapotřebí vzít v úvahu, že koeficienty tepelné roztažnosti většiny polymerních lepidel a skla se významně liší. Nejmenší je tento rozdíl u lepidel na bázi epoxidových pryskyřic. Aby se snížil rozdíl mezi koeficienty tepelné roztažnosti, přidávají se do epoxidové pryskyřice skleněné mikrokuličky nebo akrylová pasta. Při výběru lepidla je rozdíl v indexu lomu skla a lepidla (lepený šev je vidět). Je-li rozdíl mezi indexy lomu menší než 0,04 bude lepený šev prakticky nepozorovatelný.

6 Materiály pro konzervování předmětů ze skla - lepení skla Index lomu: n 1 Snellův zákon: n 1 sin = n 2 sin Pro praxi se používá: n rel = n 2 n 1 n 2 Index lomu se zpravidla měří při sodíkovém světle a teplotě 20 C n D 20

7 Materiály pro konzervování předmětů ze skla - lepení skla Problém index lomu skla a lepidla: Indexy lomu skel (archeologických, uměleckých) se mění v širokém rozmezí (od 1,48-1,59), nutno mít k dispozici velký sortiment lepidel s rozdílným indexem lomu. Epoxidové pryskyřice a jejich vytvrzovadla, které se používají pro lepení skla, musí být bezbarvé a podle možnosti se nesmí zbarvovat ani při tepelném nebo světelném stárnutí. Index lomu lepidla je možno měnit přídavky některých látek. Např. přídavek plastifikátorů (dibutylftalátu, polypropylenglykolu) do epoxidových lepidel významně snižuje index lomu, zatímco přídavek vytvrzovadel index lomu zvyšuje. V procesu stárnutí epoxidových lepidel se jejich indexy lomů mění jen málo. V restaurátorské praxi - kyanakrylátová lepidla (sekundová), která se jsou bezbarvá, snadno pronikají do škvír a nesmršťují se.

8 Materiály pro konzervování předmětů z porcelánu a keramiky Porcelán, fajans, předžah neboli biskvit, majolika, terrakota, umělecká keramika - vypalované hmoty, jejímž základem jsou alumosilikátové minerály (hlíny) s různými přísadami. Povrch výrobků z těchto materiálů může být pokryt buď glazurou, smaltem nebo jiných sklovitým materiálem, nebo může mít pod glazurou dekorativní vypálené zdobení barvami, resp. zdobení může být provedeno na glazuře. Výrobky mohou mít pórovitý, nechráněný střep. Na složení a charakteru povrchu často závisí stav a stupeň znečištění předmětu.

9 Materiály pro konzervování předmětů porcelánu a keramiky - čištění Typy nečistot: Oxido-solné, včetně karbonátových aj. jsou běžné na porcelánu a keramice archeologických nálezů (jsou těžko odstranitelné). Kapky a rozteklé barvy. Asfalt a bitumen (živice), přírodní pryskyřice. Zbytky potravin a produkty jejich rozkladu. Zbytky různých lepicích materiálů, používaných při předchozích restaurátorských zásazích. Pro ně je typické, že mají dobrou adhezi k povrchu porcelánu a keramiky. V případě pórovitých materiálů navíc pronikají do značné hloubky.

10 Materiály pro konzervování předmětů porcelánu a keramiky - čištění Minerální nečistoty Dají se opatrně odstranit mechanicky (skalpel, kartáčky, smirkový papír, mikrobruska apod.). K odstranění stop restaurátorského lepení je zapotřebí předmět pomalu zahřát ve vodě při plném ponoření. Lepidla na bázi epoxidových a polyvinylbutyralových polymerů v horké vodě botnají a lze je potom z povrchu odstranit rovněž mechanicky. Nečistoty organického původu - rozpouštědla (ethanol, lakový benzin, aceton, chlorované uhlovodíky). - dobře odstraňují organické nečistoty různé omývací směsi, např. směs dimethylformamidu s toluenem. - je možné také použít vodné roztoky polyfosforečnanů sodných s přídavkem povrchově aktivních látek.

11 Materiály pro konzervování předmětů porcelánu a keramiky - čištění Odstranění povrchových nečistot pomocí kompozic Kompozice na bázi polymerních filmotvorných látek (Na-KMC, PVAlk, PVAD). Směsi obsahují glycerin jako plastifikátor, pro zesílení mycího účinku ethanol a amoniak. Nejhůře se odstraňují nečistoty z keramických povrchů. Lze je odstranit společně s vytvořeným filmem pomocí kompozice následujícího složení: Hm. díly polyvinylalkohol ethylendiamin 5-10 dimethylsulfoxid 5-10 cyklohexanon 5-10 glycerin 5 PAL (alkylsulfonát sodný, alkyldimethylaminoxid) 0,1-0,7 voda do 100 Viskózní čisticí pasta se nanese na očišťovanou část povrchu v tloušťce 2-4 mm a zakryje se polyethylenovou fólií. Za minut (někdy déle) se sejme polyethylenová fólie a vrstva pasty se společně s nečistotami sejme mechanickým způsobem pomocí stěrky nebo tamponem. Lze použít i proudu vody.

12 Materiály pro konzervování předmětů porcelánu a keramiky - lepení Pro lepení předmětů z porcelánu a keramiky se používá omezené množství lepicích látek. glutinová lepidla, voskopryskyřičné tmely, PVB, PBMA, epoxidové pryskyřice a kyanakrylátová (vteřinová) lepidla. vápenato-kaseinová lepidla lepidla na bázi vodního skla. Pozn.: Nejpohodlnější kyanakrylátová lepidla. Nízká viskozita, vytvrzování vlhkostí přítomnou ve vzduchu, tenký lepený spoj, rychlost lepení.

13 Materiály pro konzervování předmětů porcelánu a keramiky lepení a zpevňování Pro lepení velkých a těžkých fragmentů se používají epoxidové pryskyřice (zabezpečují značnou mechanickou pevnost lepeného švu). Keramika se dá slepit pomocí šelakových laků. 30 %-ní roztok šelaku v lihu se nanese na oba povrchy lomu, spojí se a ponechají se přitisknuté zaschnout. Zpevnění keramického střepu lze dosáhnout také odstraněním rozpustných solí a sádry. předmět seobkládá vrstvou mokrého rozmělněného papíru o tloušťce 1-1,5 cm a zabalí se do polyethylenové fólie. aby se zabránilo rozvoji mikroorganismů, přidává se do vody 0,5-1,0 %-ní roztok thymolu v lihu. difuze solí z hloubky keramického střepu probíhá pomalu, proces trvá několik měsíců. mokrý papír je nutno měnit každé 2-3 měsíce.

14 Materiály pro konzervování předmětů porcelánu a keramiky doplňování Doplňovací hmota pro keramiku se zhotovuje obvykle ze sádry. Do rozdělávací vody se přidávají pro zpomalení tuhnutí glutinová lepidla, PVAD, PMAK a jiné přídavky (1-5 %) Pro zvýšení pevnosti odlitků se přidává např. kyselina dusičná, šťavelová, citronová, boritá, borax, AlOH(NO 3 ) 2. Sádru vysoké pevnosti lze získat přídavkem PVAD (do 20 %) do rozdělávací vody. Sádrová směs se odlévá do formy ze silikonového kaučuku. Odlitek se po úplném ztvrdnutí zpevňuje impregnací vodnými % roztoky PVAD, tónuje se akvarelovými barvami. Použitím % roztoku PMAK jako rozdělávací vody pro sádru se získá doplňovací hmota, která tvrdne za hodin za vzniku hutné, velmi pevné, nekřehké hmoty podobné porcelánu. Odlitky se opracovávají mechanickými způsoby leští se, zdobí akvarelovými barvami a pokrývají se bezbarvým lakem.

15 Materiály pro konzervování předmětů porcelánu a keramiky - doplňování Doplňovací hmoty pro porcelán, keramiku a barevný kámen je možno zhotovit přídavkem odpovídajícího plniva do polymerních směsí nejrůznějšího složení. Používají se: sádra, mramorová nebo keramická jemná drť, jemně mletý barevný kámen

16 Materiály pro konzervování předmětů porcelánu a keramiky - Derestaurování výrobků z porcelánu a keramiky Pro lepení výrobků z porcelánu a keramiky a pokrývání ochrannými laky se používá řada polymerních materiálů. Nejjednodušším a zcela bezpečným způsobem derestaurování, tj. rozdělení lepeného švu na jednotlivé části, je pomalé zahřívání předmětu v destilované vodě nebo ve vodě s PAL (v nejjednodušším případě s mýdlem). Voda postupně proniká pod vrstvu lepidla a v důsledku odlišné hodnoty koeficientu tepelné roztažnosti dochází při botnání ke zvětšování jeho objemu a rozlepení jednotlivých dílů porcelánového výrobku. Pro odstranění polymerních laků a lepidel je možno použít organická rozpouštědla (ethanol, aceton, xylen, lakový benzin, chlorované uhlovodíky jako jsou perchlorethylen, chlorid uhličitý, ethery a estery, atd.). Klihy na bázi šelaku a vosko-pryskyřičných tmelů se derestaurují pomocí pyridinu, směsí cyklohexanonu, cyklohexanolu a ethylendiaminu.

17 Materiály pro konzervování smaltu ( u) Smaltem (v cizí literatuře jde o ) se rozumí zchladlá hmota, která vznikla částečným nebo úplným protavením zásaditých a kyselých oxidů a která byla nanesena na kovovou nebo keramickou podložku. Spojení různých kovů (měď, stříbro, zlato, slitiny železa aj.) s průzračnými a neprůzračnými ( hluchými ) místy pomocí smaltu se dají vytvořit výjimečné vjemové možnosti v předmětech užitého i šperkařského umění a v jiných uměleckých dílech.

18 Materiály pro konzervování smaltu ( u) - příprava Příprava smaltu sklotvorné látky (SiO 2, kyselé oxidy B 2 O 3, P 4 O 10 a jiné oxidy) se taví společně s tavidly (uhličitany, dusičnany a sírany alkalických kovů). barvicími komponentami a stabilizátory. Obvyklá vsázka pro přípravu vápenato-sodného skla : křemenný písek, dolomit, vápno, soda, živec a kaolin CaO : Na 2 O : SiO 2 = 1:1:6 Roztavená směs kyselých a zásaditých sklotvorných oxidů tvoří průzračnou hmotu (tzv. fritu), do které se přidávají pro obarvení malá množství různých oxidů nebo solí kovů.

19 Materiály pro konzervování smaltu ( u) - příprava Barva smaltu žlutá CdS nebo tzv. neapolská žluť Pb 2 Sb 4 O 7 hnědá červená rubínová směs oxidů železa, zinku a chromu CdS a CdSe koloidně-disperzní zlato pro draselno-olovnatá skla modrá CoO, jiné odstíny se získají po přidání oxidů Mn 2 O 3, SnO 2, Al 2 O 3 a Cr 2 O 3 zelená Cr 2 O 3, přídavky oxidů hliníku, kobaltu, železa umožňují volit odstíny černá černé smalty se tvoří po přídavku směsí oxidů chromu, kobaltu, mědi, niklu, železa nebo manganu. V závislosti na poměru jednotlivých oxidů se získávají odstíny černomodré nebo namodralé. Čistě černá barva se obvykle nedá připravit

20 Materiály pro konzervování smaltu ( u) - příprava Šperkařské smalty ze zařazují obvykle do samostatné skupiny, protože jsou na ně kladeny speciální požadavky, pokud se týče lesku, průzračnosti a indexu lomu. Dále je uveden příklad vsázky jednoho ze šperkařských smaltů: křemen, SiO borax nebo kyselina boritá 0-12,5 soda, Na 2 CO potaš, K 2 CO 3 1,5-11 suřík, Pb 3 O Kazivec, CaF 2 0-2,5 kryolit, Na 3 AlF ledek draselný, KNO arsen 0-4 barvicí oxidy (mědi, železa, kobaltu, chromu nebo manganu % 0,1-5,0 Minimální teplota tavení vsázky o C.

21 Materiály pro konzervování smaltu ( u) - Příčiny poškození smaltu Krása barevného smaltu a jeho odolnost vůči chemickému působení a pevnost jsou dány spojením smaltu s kovem. Křehkost smaltu je příčinou jeho poškození při úderech a ohybech kovového podkladu předmětu. Druhou příčinou může být narušení samotného základu smaltu, tedy skla, jako důsledek vyluhování nebo rekrystalizace. V průběhu procesu vzájemného působení (je velmi pomalé) povrchu smaltu s látkami, které jsou přítomny ve vzduchu (voda, CO2), dochází k postupnému uvolňování kyseliny křemičité a tvorbě uhličitanů a hydroxidů kovů. Tento jev pozorujeme zvláště tehdy, byla-li vsázka zhotovena odchylně od optimálního poměru mezi kyselými a zásaditými oxidy, resp. byl změněn režim tavby a žíhání.

22 Materiály pro konzervování smaltu ( u) - Prostředky pro čištění smaltu a podkladového kovu Postup práce Od tukových nečistot se povrch smaltu čistí omytím lakovým benzinem, benzinem, chloridem uhličitým, perchlorethylenem nebo ethanolem. Potom se odstraňují ty staré restaurátorské zásahy, které byly provedeny olejovými barvami. Dodělávky obvykle na podložce špatně drží, a proto se odstraňují mechanicky. Jestliže dodělávka byla provedena na pojivu neznámého složení, je třeba vybrat směs rozpouštědel, ve které pojivo botná. Používá se aceton, xylen, toluen, amyl- nebo butylacetát, methylcellosolve anebo jejich směsi s halogenovanými uhlovodíky.

23 Materiály pro konzervování smaltu ( u) - Prostředky pro čištění smaltu a podkladového kovu Odstranění oxido-solných nečistot z kovového základu lze dosáhnout pomocí bezvodých směsí, např. směsi glycerinu s ethylendiaminem (10:1), lihovými roztoky PMAK s PVB a glycerinem (85:5:5:5). tato směs tvoří po vyschnutí elastický film, který při snímání odstraní i oxido-solné nečistoty, aniž by se narušila smaltová vrstva.

24 Materiály pro konzervování smaltu ( u) - doplňování smaltu Chybějící části smaltu se restaurují nanesením polymerních obarvených silnovrstvých nátěrů bez rozpouštědla (nesmršťují se). Jako filmotvorné látky se používají epoxidové nebo polyesterové pryskyřice. Barvy a pigmenty v nátěrech na bázi epoxidových pryskyřic postupně mění barvu. Doba, po kterou tyto nátěry slouží, je omezena rozmezím 5-10 let. Nátěry na bázi bezbarvých polyesterových pryskyřic, které mohou být obarveny přídavkem keramických barev, dobře drží na kovu a skle a jsou prakticky věčné. Pigmenty a plniva se přidávají do polyesterové pryskyřice v množství do 60 % její hmotnosti. Pro obarvení polyesterových pryskyřic je možné používat v tuku rozpustná barviva, což umožňuje doplňovat chybějící části na barevném smaltu.
