1 S t ř e d n í š k o l a s t a v e b n í J i h l a v a Sada 2 Klempířská technologie 37. Ochrana proti korozi nátěry Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Josef Štrouf 2013 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky 1

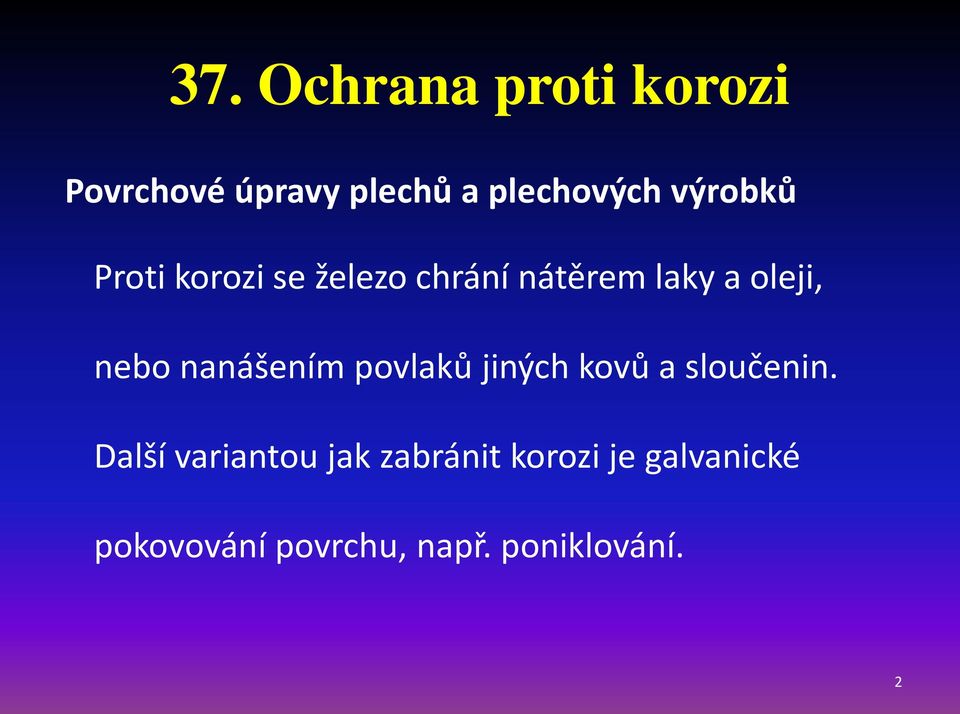

2 37. Ochrana proti korozi Povrchové úpravy plechů a plechových výrobků Proti korozi se železo chrání nátěrem laky a oleji, nebo nanášením povlaků jiných kovů a sloučenin. Další variantou jak zabránit korozi je galvanické pokovování povrchu, např. poniklování. 2

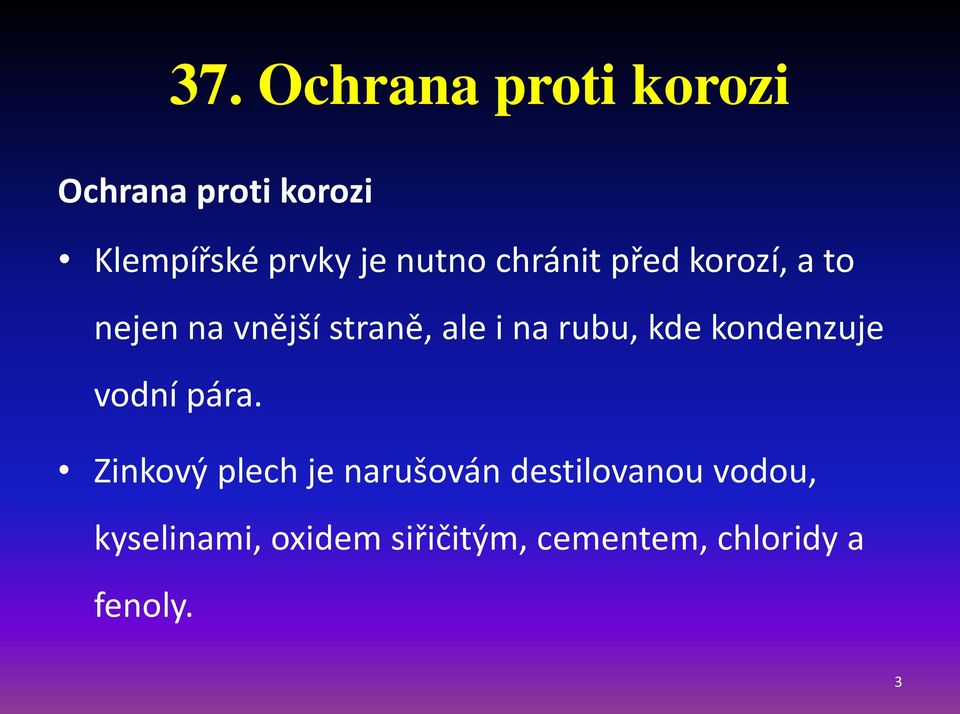

3 37. Ochrana proti korozi Ochrana proti korozi Klempířské prvky je nutno chránit před korozí, a to nejen na vnější straně, ale i na rubu, kde kondenzuje vodní pára. Zinkový plech je narušován destilovanou vodou, kyselinami, oxidem siřičitým, cementem, chloridy a fenoly. 3

4 37. Ochrana proti korozi Způsoby ochrany proti korozi pokovování odolnějším kovem nebo jeho slitinou ochrana nátěry chemické úpravy povrchu kovu ochrana plastem 4

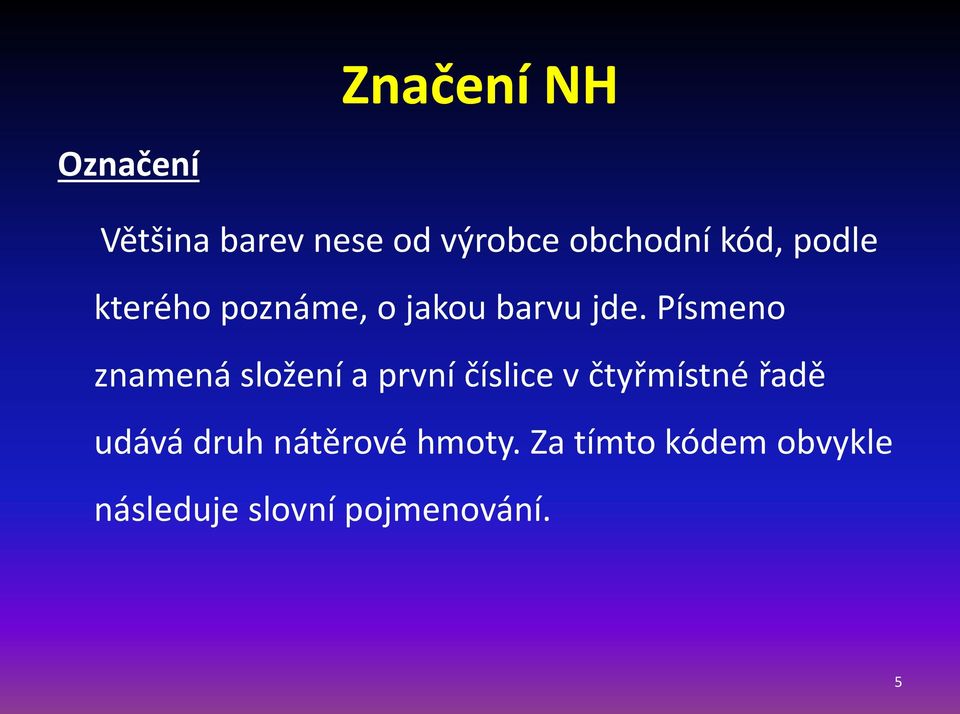

5 Značení NH Označení Většina barev nese od výrobce obchodní kód, podle kterého poznáme, o jakou barvu jde. Písmeno znamená složení a první číslice v čtyřmístné řadě udává druh nátěrové hmoty. Za tímto kódem obvykle následuje slovní pojmenování. 5

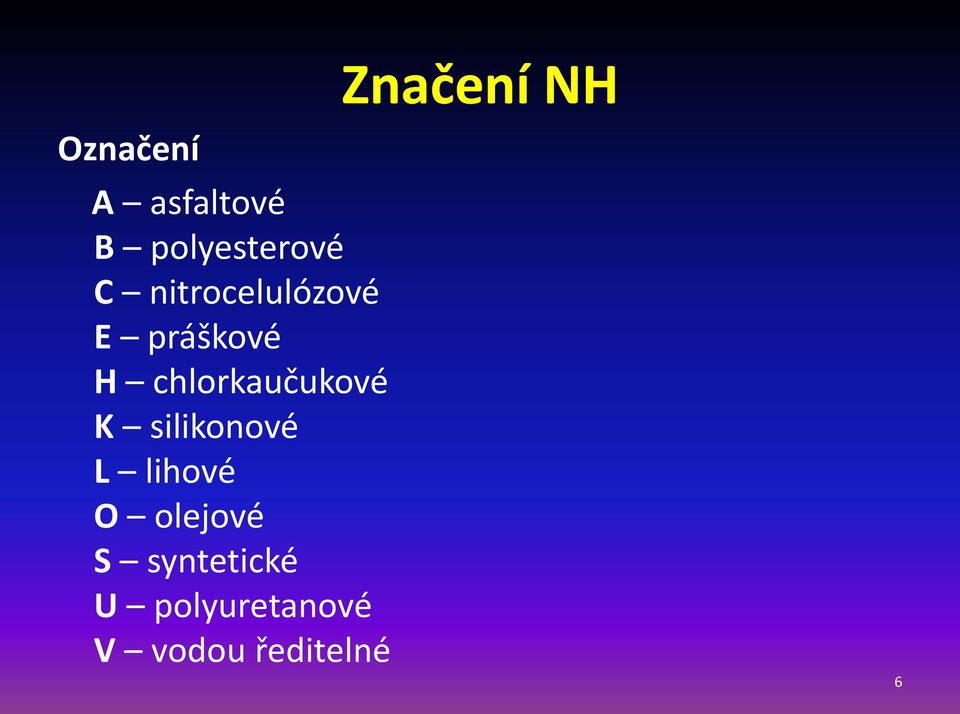

6 Značení NH Označení A asfaltové B polyesterové C nitrocelulózové E práškové H chlorkaučukové K silikonové L lihové O olejové S syntetické U polyuretanové V vodou ředitelné 6

7 Značení NH Označení 1000 fermeže, laky y, barvy 3000 tónovací pasty 4000 nástřikové hmoty 5000 tmely 6000 ředidla 7000 tužidla 8000 pomocné přípravky 7

8 Způsoby nanášení - štětcem křížové nanášení a roztíraní - válečkem - stříkáním - máčením - elektrostaticky práškem 8

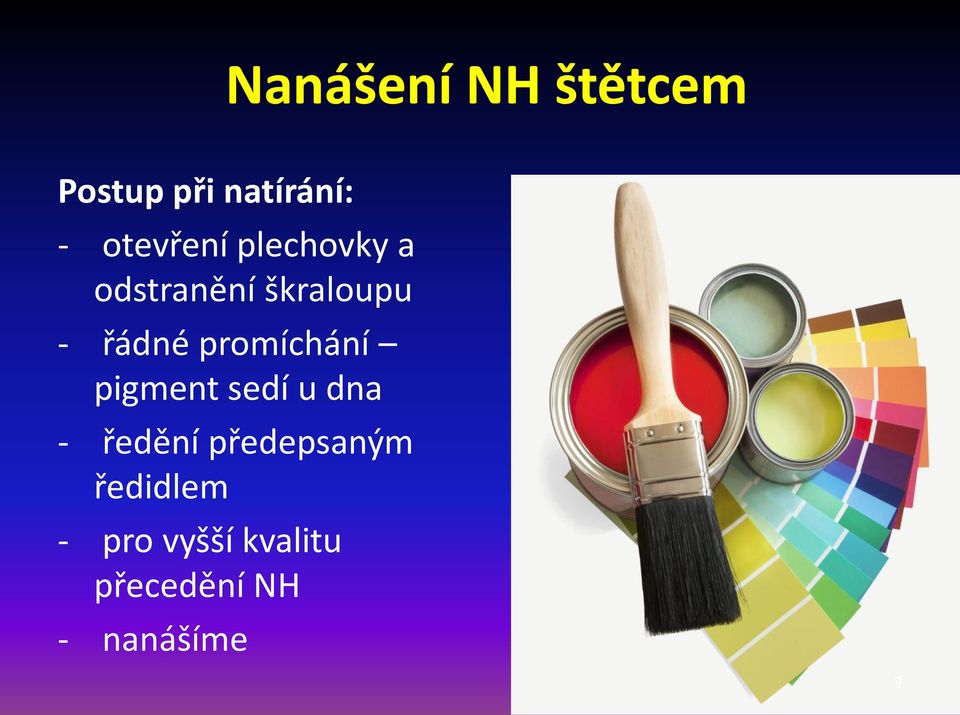

9 Nanášení NH štětcem Postup při natírání: - otevření plechovky a odstranění škraloupu - řádné promíchání pigment sedí u dna - ředění předepsaným ředidlem - pro vyšší kvalitu přecedění NH - nanášíme 9

10 I když moderní barvy mají vysokou kryvost, nemůžeme zhotovit nátěr bez pórů. Musíme na podklad nanášet barvu v několika vrstvách, a to tak, aby se jednotlivé póry překrývaly. Raději natíráme v několika tenčích vrstvách postupně, než na podklad nanášeli barvu ve velké vrstvě a pouze jednou. K prvnímu nátěru kovu (železa) slouží tzv. základní nátěr, který nanášíme v jedné nebo v několika tenkých vrstvách štětcem křížové nanášení a roztíraní. 10

11 Natírání střechy Pro údržbu a opravy starších a poškozených střešních krytin se hodí speciální moderní nátěrové hmoty, které se nanášejí ve větší síle. Jsou mimořádně pružné, takže zakryjí i jemné trhliny a drobné netěsnosti v místech spojů či v mezerách mezi různými typy krytin. Uplatní se i tehdy, když nedokážeme přesně určit místo, kudy střechou prosakuje. Lze je také použít na nejrůznější typy podkladů. 11

12 Natírání střechy Jak postupujeme při natírání starší střechy: Pevný podklad zbavíme prachu, mechů, řas, nečistot a usazenin krytinu omyjeme vodou pod tlakem s přídavkem saponátu a pak ji opláchneme čistou vodou. Naneseme penetrační nátěr hydroizolační hmotou zředěnou podle savosti podkladu v poměru 1:1 nebo 1:2. Krytinu poté natřeme jednou až dvěma vrstvami hydroizolační hmoty. Není-li výrobcem doporučeno jinak, vrstvy nanášíme v síle 0,5 1 mm v intervalu 24 hodin. První nátěr naneseme malířskou štětkou nebo štětcem, další vrstvu raději válečkem nebo vysokotlakým nástřikem. 12

13 Nanášení NH válečkem 13

14 Nanášení NH válečkem 14

15 Nanášení NH válečkem 15

16 Nanášení NH válečkem 16

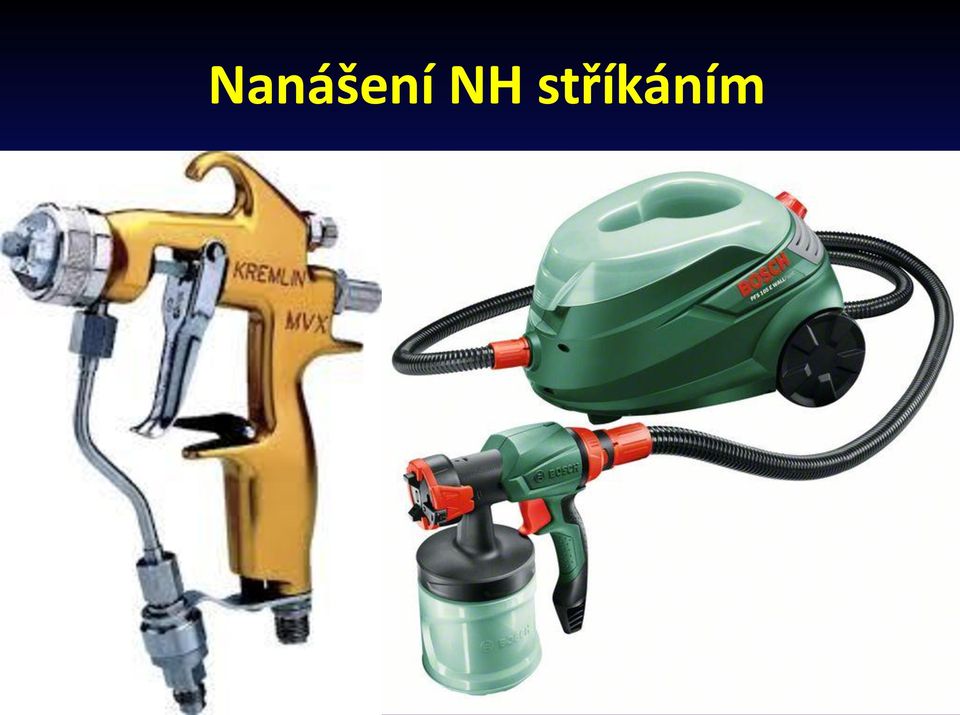

17 Nanášení NH stříkáním 17

18 Nanášení NH stříkáním 18

19 Nanášení NH máčením 19

20 Nanášení NH máčením 20

21 Nanášení NH máčením 21

22 Nanášení NH máčením 22

23 Nanášení NH elektrostatické práškem Princip práškového lakování Elektrostatická energie využívá fyzikálního jevu a to, že se opačně nabité částice přitahují. To způsobuje přitahování práškových částic ke stříkanému dílci a následné jeho ulpění na povrchu dílce. 23

24 Nanášení NH elektrostatické práškem Princip práškového lakování 24

25 Nanášení NH elektrostatické práškem Práškové lakování se používá jako povrchová úprava elektricky vodivých - převážně kovových dílů. Při elektrostatickém způsobu dochází k nanášení elektrostaticky nabitých částic (nabíjení probíhá v ústí stříkací pistole) práškového laku na lakovaný díl, který má opačný náboj (je uzemněn). 25

26 Nanášení NH elektrostatické práškem Díly obalené práškem jdou do vypalovací pece, kde se prášek při teplotách okolo 180 C roztaví a po ochlazení vytvoří souvislý povlak. Prášek obsahuje pryskyřice, pigment, případně tvrdidla, aditiva a vytváří tak suchou práškovou konzistenci. 26

27 K "nabití" prášku jsou využívány dva základní způsoby: 1. elektrostatické nabíjení, tzv. STATIKA (KORONA) 2. elektrokinetické nabíjení, tzv. TRIBO 27

28 1. elektrostatické nabíjení, tzv. STATIKA (KORONA) práškové částice jsou "nabity" pomocí elektrody vysokého napětí, umístěné u ústí aplikační pistole. Tento způsob nabíjení je velmi rychlý a účinný, avšak není vhodný pro dílce s hlubokými záhlubněmi. 28

29 2. elektrokinetické nabíjení, tzv. TRIBO Práškové částice jsou "nabity" třením v aplikační pistoly a hadicích, vyrobených např. z teflonu. Tento způsob nabíjení není tak efektivní jako "KORONA", ale je vhodnější pro dílce se záhlubněmi. 29

30 Výhody práškového lakování lakovaná vrstva je odolná vůči nárazům např. štěrku, kamení apod. dobrá odolnost proti poškrábání vynikající vnější trvanlivost vysoká chemická odolnost šetrnost vůči životnímu prostředí 30

31 Nanášení NH elektrostatické práškem 31

32 Nanášení NH elektrostatické práškem 32

33 37. Ochrana proti korozi Nátěry: - na černý plech základní nátěr O 2002, O 2004, S 2000, S 2005, S 2355, S na žárově nanesený zinek: základní reaktivní dvousložková S základní na lehké kovy S základní reaktivní S základní na lehké kovy S na šopovaný nebo galvanický povrch zinku - Základní syntetická barva na lehké kovy S Pro základní nátěr je také vhodná barva olejokumaronová zinkochromátová základní O

34 37. Ochrana proti korozi Nátěrový plán: 1) pozinkovaný povrh necháme zoxidovat ( min. 3 měsíce), odmaštění, očištění - základní syntetická NH S druhý den syntetický S 2063 ve dvou vrstvách po dokonalém zaschnutí 34

35 37. Ochrana proti korozi Nátěrový plán: 2) pozic okamžitě odmaštění, očištění - Wash-primer dvousložkový reaktivní základní nátěr S nebo jednosložkový reaktivní základní nátěr S na připravený povrch teprve základní nátěr S druhý den syntetický S 2063 ve dvou vrstvách po dokonalém zaschnutí 35

36 Bezpečnost při nanášení NH Dodržovat BOZP není přepych, ale nutnost!! 36

37 Literatura: 37. Ochrana proti korozi nátěry - Švangr, Vojtík.: Technologie ručního zpracování kovů, 3. neměnné vydání,sntl Praha, 88 stran, 203 obrázků, L13-C1-II-84/ SEDLÁR T.: Klempířské konstrukce pro 2.ročník SOU, 1.vydání, Praha, SNTL, 1984, 192 s. Typ.č. L17-C1-IV-31/ Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je :Ing. Josef Štrouf. Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na 37
