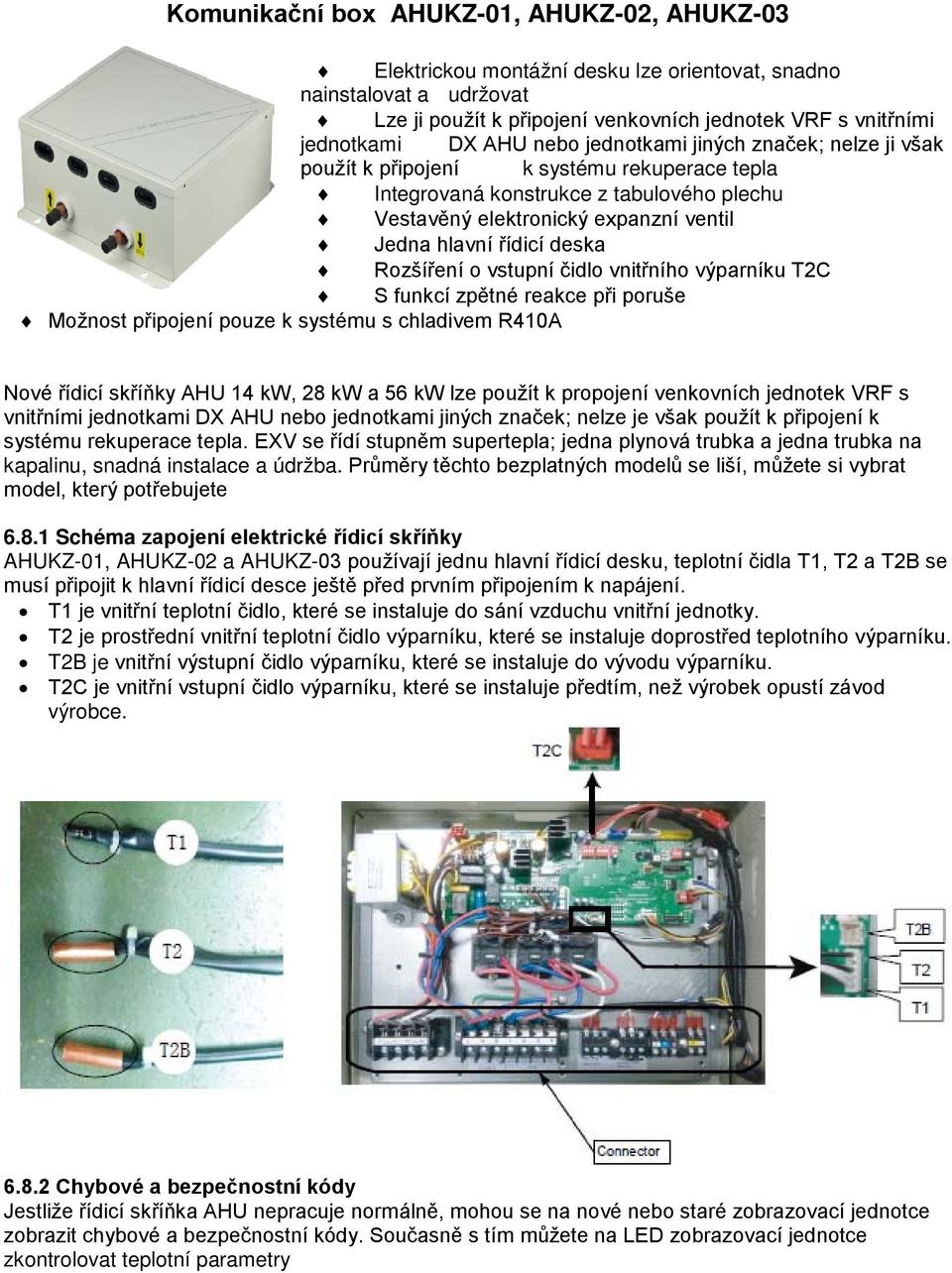

1 Komunikační box AHUKZ-01, AHUKZ-02, AHUKZ-03 Elektrickou montážní desku lze orientovat, snadno nainstalovat a udržovat Lze ji použít k připojení venkovních jednotek VRF s vnitřními jednotkami DX AHU nebo jednotkami jiných značek; nelze ji však použít k připojení k systému rekuperace tepla Integrovaná konstrukce z tabulového plechu Vestavěný elektronický expanzní ventil Jedna hlavní řídicí deska Rozšíření o vstupní čidlo vnitřního výparníku T2C S funkcí zpětné reakce při poruše Možnost připojení pouze k systému s chladivem R410A Nové řídicí skříňky AHU 14 kw, 28 kw a 56 kw lze použít k propojení venkovních jednotek VRF s vnitřními jednotkami DX AHU nebo jednotkami jiných značek; nelze je však použít k připojení k systému rekuperace tepla. EXV se řídí stupněm supertepla; jedna plynová trubka a jedna trubka na kapalinu, snadná instalace a údržba. Průměry těchto bezplatných modelů se liší, můžete si vybrat model, který potřebujete Schéma zapojení elektrické řídicí skříňky AHUKZ-01, AHUKZ-02 a AHUKZ-03 používají jednu hlavní řídicí desku, teplotní čidla T1, T2 a T2B se musí připojit k hlavní řídicí desce ještě před prvním připojením k napájení. T1 je vnitřní teplotní čidlo, které se instaluje do sání vzduchu vnitřní jednotky. T2 je prostřední vnitřní teplotní čidlo výparníku, které se instaluje doprostřed teplotního výparníku. T2B je vnitřní výstupní čidlo výparníku, které se instaluje do vývodu výparníku. T2C je vnitřní vstupní čidlo výparníku, které se instaluje předtím, než výrobek opustí závod výrobce Chybové a bezpečnostní kódy Jestliže řídicí skříňka AHU nepracuje normálně, mohou se na nové nebo staré zobrazovací jednotce zobrazit chybové a bezpečnostní kódy. Současně s tím můžete na LED zobrazovací jednotce zkontrolovat teplotní parametry

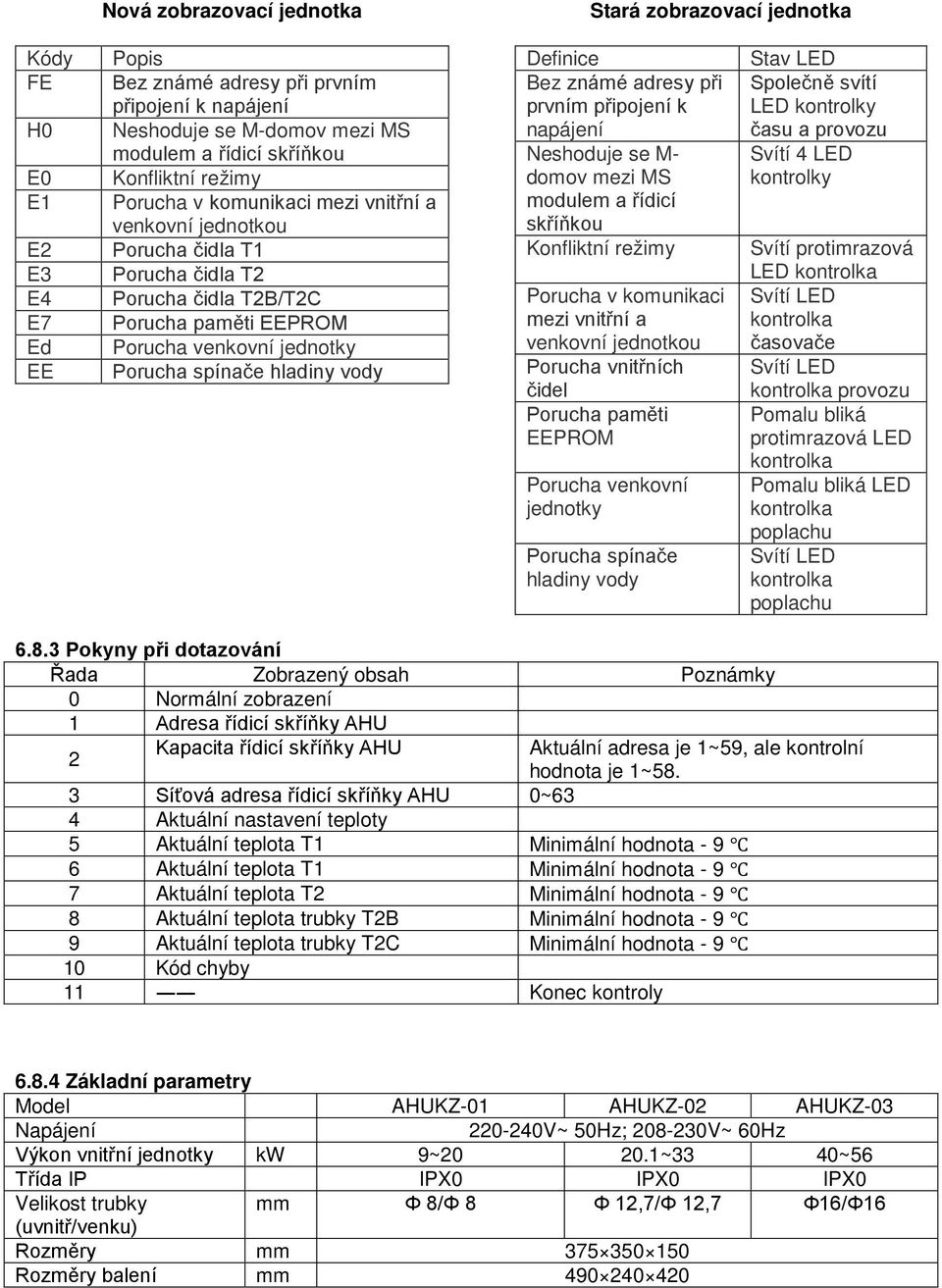

2 Nová zobrazovací jednotka Stará zobrazovací jednotka Kódy FE H0 E0 E1 E2 E3 E4 E7 Ed EE Popis Bez známé adresy při prvním připojení k napájení Neshoduje se M-domov mezi MS modulem a řídicí skříňkou Konfliktní režimy Porucha v komunikaci mezi vnitřní a venkovní jednotkou Porucha čidla T1 Porucha čidla T2 Porucha čidla T2B/T2C Porucha paměti EEPROM Porucha venkovní jednotky Porucha spínače hladiny vody Definice Bez známé adresy při prvním připojení k napájení Neshoduje se M- domov mezi MS modulem a řídicí skříňkou Konfliktní režimy Porucha v komunikaci mezi vnitřní a venkovní jednotkou Porucha vnitřních čidel Porucha paměti EEPROM Porucha venkovní jednotky Porucha spínače hladiny vody Stav LED Společně svítí LED kontrolky času a provozu Svítí 4 LED kontrolky Svítí protimrazová LED časovače provozu Pomalu bliká protimrazová LED Pomalu bliká LED poplachu poplachu Pokyny při dotazování Řada Zobrazený obsah Poznámky 0 Normální zobrazení 1 Adresa řídicí skříňky AHU 2 Kapacita řídicí skříňky AHU Aktuální adresa je 1~59, ale kontrolní hodnota je 1~58. 3 Síťová adresa řídicí skříňky AHU 0~63 4 Aktuální nastavení teploty 5 Aktuální teplota T1 Minimální hodnota Aktuální teplota T1 Minimální hodnota Aktuální teplota T2 Minimální hodnota Aktuální teplota trubky T2B Minimální hodnota Aktuální teplota trubky T2C Minimální hodnota Kód chyby 11 Konec kontroly Základní parametry Model AHUKZ-01 AHUKZ-02 AHUKZ-03 Napájení V~ 50Hz; V~ 60Hz Výkon vnitřní jednotky kw 9~ ~33 40~56 Třída IP IPX0 IPX0 IPX0 Velikost trubky mm Φ 8/Φ 8 Φ 12,7/Φ 12,7 Φ16/Φ16 (uvnitř/venku) Rozměry mm Rozměry balení mm

3 6.8.5 Definice vytáčecího kódu 1) Definice SW1 1 znamená tovární režim zkoušky 0 režim automatického vyhledání adresy (tovární nastavení) 1 znamená vybraný DC ventilátor 0 znamená vybraný AC ventilátor 00 znamená nastavení statického tlaku DC ventilátoru 0 00 znamená nastavení statického tlaku DC ventilátoru 0 01 znamená nastavení statického tlaku DC ventilátoru 1 10 znamená nastavení statického tlaku DC ventilátoru 2 11 znamená nastavení statického tlaku DC ventilátoru 3 2) Definice SW2 00 znamená teplota vypnutí při chladném vzduchu 15 C 00 znamená čas ventilátoru 4 minuty 01 znamená teplota vypnutí při chladném vzduchu 20 C 01 znamená čas ventilátoru 8 minut 10 znamená teplota vypnutí při chladném vzduchu 24 C 10 znamená čas ventilátoru 12 minut 11 znamená teplota vypnutí při chladném vzduchu 26 C 11 znamená čas ventilátoru 16 minut 3) Definice SW5 00 znamená teplotu kondenzace ve jmenovitém režimu 6 C 10 znamená teplotu kondenzace ve jmenovitém režimu 4 C 01 znamená teplotu kondenzace v režimu topení 2 C 11 znamená teplotu kondenzace v režimu topení 8 C

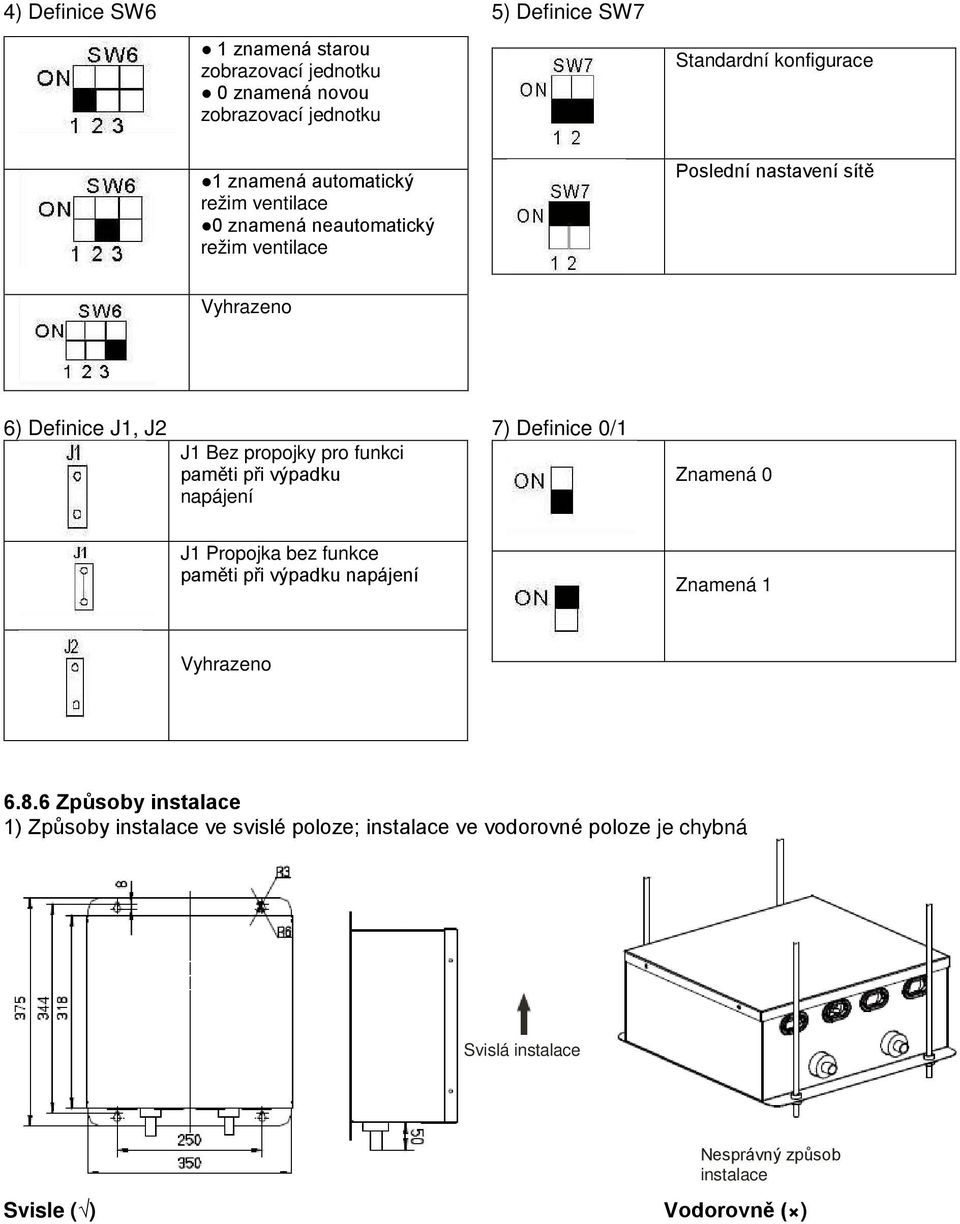

4 4) Definice SW6 5) Definice SW7 1 znamená starou zobrazovací jednotku 0 znamená novou zobrazovací jednotku Standardní konfigurace 1 znamená automatický režim ventilace 0 znamená neautomatický režim ventilace Poslední nastavení sítě Vyhrazeno 6) Definice J1, J2 J1 Bez propojky pro funkci paměti při výpadku napájení 7) Definice 0/1 Znamená 0 J1 Propojka bez funkce paměti při výpadku napájení Znamená 1 Vyhrazeno Způsoby instalace 1) Způsoby instalace ve svislé poloze; instalace ve vodorovné poloze je chybná Svislá instalace Nesprávný způsob instalace Svisle ( ) Vodorovně ( )

5 2) Schéma zapojení mezi vnitřními a venkovními jednotkami Venkovní jednotka Napájení vnitřní jednotky Řídicí skříňka Vodní čerpadlo Kabel ventilátoru Spínač hladiny d Vnitřní jednotka Kabel pro přenos signálu Trubka na kapalinu Plynová trubka Trubka na kapalinu T1 (sání zpětného vzduchu) T2 (prostřední část výparníku) T2B (vývod vzduchové trubky) Poznámka: 1) Je-li to třeba, může uživatel vybrat funkci zálohování znázorněnou přerušovanou čárou. 2) T2C se nainstalovalo ještě před odesláním výrobku ze závodu výrobce
