1 komínové vložky katalog výrobků 2012 KV-BS Komínové vložky BOKRA STANDARD KV-BO Komínové vložky BOKRA OVAL FK-BF Flexibilní komíny BOKRA FLEX

2 komínové vložky typu BS BOKRA STANDART Stříška Strana 6 Horní kónické vyústění Strana 4 Redukce Krycí deska (střešní přechod) Strana 6 Montážní páska / Stabilizační díl Strana 6 Proti dešťová manžeta Strana 6 Krycí díl Roura rovná 0,25 / 0,5 / 1 m Teleskopický díl L = 400 / 600 / 900 Strana 5 Strana 4 T Kus 87 krátký T Kus 87 / T Kus 60 Strana 5 Čistící díly Strana 5 Koleno 87 / 60 / 45 / 30 Kondenzační jímky Strana 7 Nosná konzole Strana 7 1.

3 komínové vložky typu BS PODTLAKOVÉ KOMÍNY Současná tepelná technika klade na všechny doprovodné instalace čím dál tím větší nároky. Úsilí o co jak nejvíce možnou účinnost tepelných zařízení a modernizace konstrukce kotlů způsobily změnu parametrů a složení spalin. Z pohledu podmínek pro práci komínu, nárůst účinnosti tepelných zařízení účinkuje hlavně díky snížení teploty spalin, a tím mění charakteristiku jeho práce a zesílení jevu kondenzace vodní páry obsažené ve spalinách. Moderní tepelné zařízení pracující v automatickém cyklu plynule přizpůsobují svou výkonnost potřebám centrálního vytápění a teplé užitkové vody. Tak jako tepelné zařízení, musí se i komín přizpůsobit různorodým pracovním podmínkám a vytvořit tím úzce spjatou energetickou sestavu. Jedním z důležitých parametrů, které by měl splňovat moderní komín, je vysoká chemická odolnost a nízká tepelná setrvačnost, účinná díky možnosti rychlého ohřevu komínu při cyklickém spínání kotle a působící nárůst vzniklého komínového tahu. Komínové vložky typu BOKRA STANDARD Nároky moderního komínu nejlépe splňují podtlakové komínové vložky BOKRA STANDARD vyrobené z oceli odolné proti kyselinám. Tyto vložky zavedené do tradičních komínů jako ochranná vložka, přebírají funkci klasického komínu. Vysoká tepelná vodivost a odolnost speciální acidorezistentní oceli vůči působení spalin zapříčiňuje, že při širokém rozmezí velikostí průměrů a různorodosti typických prvků jsou komínové vložky nejlepším a nejvýhodnějším systémem zabezpečení zděných komínů, sloužících k odvádění spalin z tepelných zařízení, jak z kotlů na pevná paliva, tak i z kotlů plynových nebo olejových. Systém podtlakových komínových vložek nabízený firmou BOKRA economy energy s.r.o., se skládá z prvků trubkových, spojovacích, montážních, z kondenzační jímky, kolen a komínových zakončení. Základní prvky komínových vložek jsou vyrobeny z oceli o síle 0,5; 0,8 v oblasti typických průměrů od 100 do 300mm. Komínové vložky větší než 300mm jsou vyráběny individuálně na zakázku a průměry přesahující 500mm podle samostatné technické dokumentace. Precizně vyrobené části (trubky svařované plazmou) a těsné spojení poskytují záruku bezpečnosti. Speciální konstrukce spojů- spojka o délce 100mm, typická pro KV-BS, zaručuje snadnou montáž a velkou tuhost konstrukce. Podtlakové komínové vložky BOKRA Standard odpovídají evropským normám: EN1443, EN1856-2; a polské normě PN-93/B Výroba komínových vložek podléhá Registrovanému systému řízení výroby 1020-CPD (TZUS Praha). Certifikát systému řízení jakosti PN-EN ISO 9001:

4 komínové vložky typu BS Příklad označení dílů vyráběných podle normy EN EN T450 N1 W Vm L G500 Číslo normy Maximální teplota práce Tlaková klasifikace (N: podtlakový, P: přetlakový) Odolnost vůči kondenzátu (W: mokrý ; D: suchý) Odolnost vůči korozi podle druhu a tloušťky materiálu Materiálová specifikace ( , ) Tloušťka materiálu (0,XX mm) Odolnost proti požáru sazí (G: ano ; O: ne), vzdálenost od hořlavých materiálů (500 mm) 3.

5 komínové vložky typu BS V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Horní kónické vyústění d d L Roura 0,25m d d Roura 0,5m d d Roura 1m d d Teleskopický díl L=400/600/900 d d Lmin A Lmax

6 komínové vložky typu BS V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. T - kus 87º krátký d d C L T - kus 87º d d C L T - kus 60º d d L Čisticí díl d d A E Čisticí díl krátký d d A E L Krycí díl d

7 komínové vložky typu BS V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Stříška d d L Krycí deska (střešní přechod) d A C Proti dešťová manžeta d Redukce d d Montážní páska d Stabilizační díl d

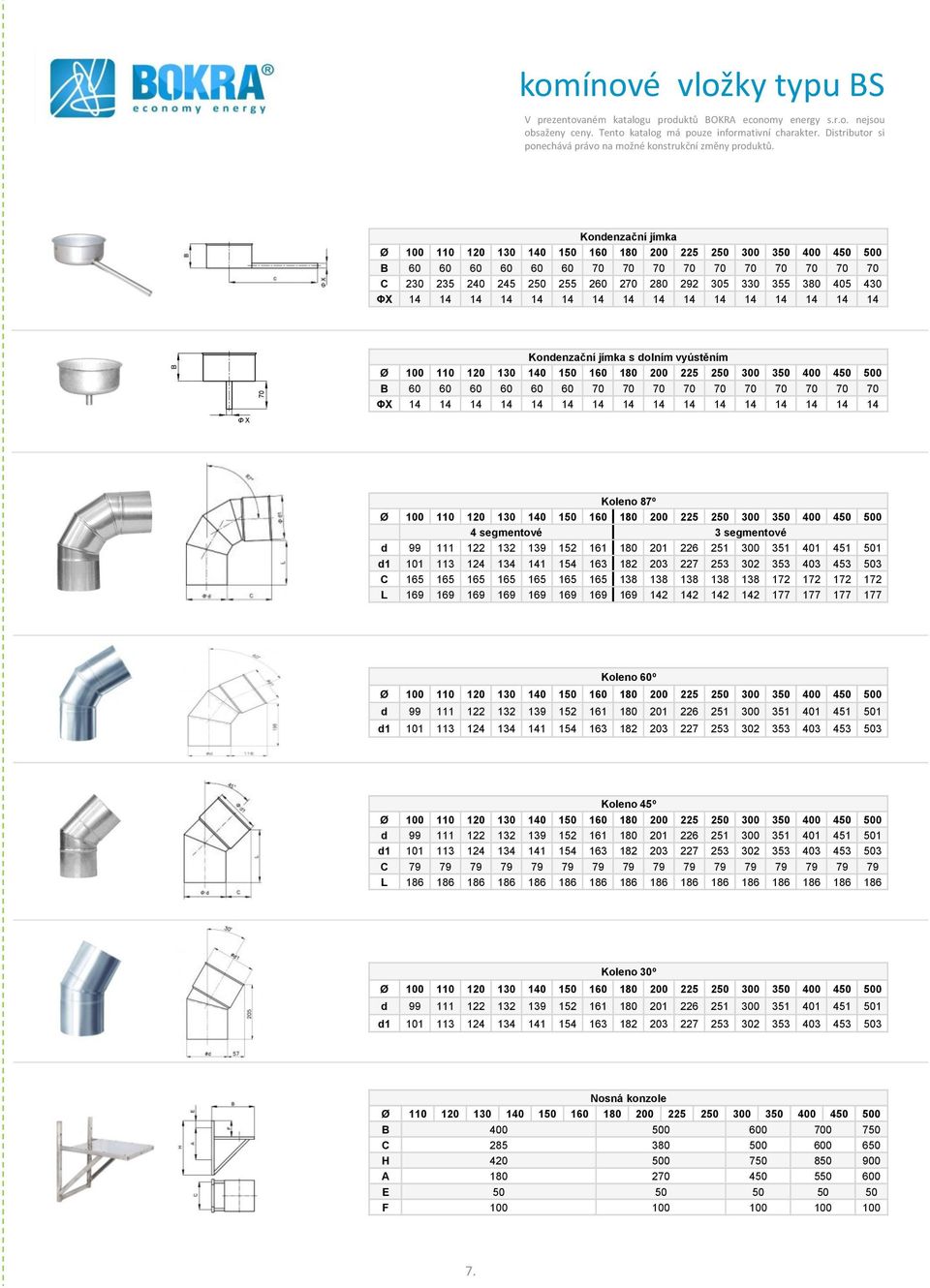

8 komínové vložky typu BS V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Kondenzační jímka B C ΦX Kondenzační jímka s dolním vyústěním B ΦX Koleno 87º 4 segmentové 3 segmentové d d C L Koleno 60º d d Koleno 45º d d C L Koleno 30º d d Nosná konzole Ø B C H A E F

9 Nástavné koleno Ø d d C komínové vložky typu BS V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Dodatečná nabídka Dvířka Dvířka Prodloužení čisticího otvoru Díl s měřícím bodem Díl s měřícím bodem 8.

10 komínové vložky typu BS Instrukce pro montáž - Technologický postup (Před montáží doporučujeme vyžádat stanovisko kominíka) 1. V komínu vysekejte otvor pro umístění T kusu a čistícího otvoru. Komínová vložka je navržena tak, aby celá její váha spočívala na kondenzační jímce, která je součástí čistícího otvoru. Měli byste tedy vytvořit odpovídající podklad pro dno kondenzační jímky, abyste zajistili stabilní podporu celého jejího povrchu. Minimální vzdálenost dvířek od podlahy je 30cm Změřte tloušťku stěn komínu a upevněte skříňkovou část čistícího otvoru (rozměr A) přesně tak, aby dvířka po zamontování těsně přiléhaly ke stěně. Pozor: skříňka je vychýlená o zhruba 2 ve směru komínu, což zabraňuje vytékání kapaliny z čistícího otvoru. Při upevňování dvířek zkorigujte náklon přední roviny skříňky. V případě, že je skříňková část přiliž dlouhá, zkraťte ji na požadovanou délku nůžkami na plech. Vyvrtejte zároveň v skříňkovém dílu i v rámu dvířek minimálně 4 otvory o průměru od Ø 4,0 do Ø 4,2mm. Upevněte dvířka přinýtováním ke skříňkovému dílu čistícího otvoru (použijte nýty z acidorezistentní oceli Ø 4mm). Do čistícího otvoru ukotvěte T-kus nebo rouru a potom T-kus. T - kus Roura Čistící díl Obrázek č Spojování komínových částí spočívá na vkládání jedné části do spojky části druhé. Všechny části musí být montované rozlisovanou spojovací částí nahoru. Nesprávná montáž způsobuje únik vzniklé kapaliny. 6. Rourové díly, střešní přechod a komínové zakončení je třeba přenést k místu montáže (montáž se zpravidla provádí ze střechy). Nejprve smontujte několik rourových dílů (v souladu s body 4 a 5), pomalu spouštějte dolů, za pomocí montážního lanka (obr. 2). Tak postupujte až do úplného složení komínu a sloučení první roury s T-kusem. Pro zachování těsnosti musí být všechny díly (kromě posledního) zasunuté až do konce spojky. Poslední díl vložte do spojky na zhruba 85mm. Montážní lanko Stabilizační díl Na poslední rouru (před připojením k ostatním) nasuneme střešní přechod. Obrázek č. 2 Po upevnění poslední roury (se střešním přechodem), je třeba na stálo připevnit střešní přechod ke komínu pomocí kotvících šroubů a matic, zachovávajíce rozmezí alespoň 1cm (např. použitím gumových podložek) kvůli odvětrání zděného komínu. Nasadíme komínovou stříšku a napevno přinýtujeme k rouře. Obezdíme čistící otvor a T-kus. Abychom předešli nežádoucímu pnutí, před obezděním oddělte komínovou vložku od malty pomocí izolačního materiálu (např. minerální vlna) nebo speciálních rozet. Při obezdívání čistícího otvoru dávejte velký pozor na zachování dostatečného odtoku kondenzátu z jímky. Drenážní trubka kondenzační jímky musí být vždy průchozí (uzavírání odtoku není povoleno). Z důvodu znečištění kondenzátu doporučujeme používat neutralizátory nabízené výrobcem. Šroub a rozporový kolík Nyt Střešní průchod Obrázek č. 3 V případě, že výška zděného komínu nad úrovní střechy je větší než 0,3m (rozměr L1 na obr.3), izolujte roury komínové vložky minerální vlnou nebo speciálním izolačním pláštěm od konce komínu až pod úroveň střechy. Takovou izolaci je rovněž nutné provést, jestliže komín prochází studenými, nevytápěnými prostory (např. půda nebo podkroví). V průběhu montáže komínu je třeba se řídit předpisy technických podmínek provedení a výběru kotelny v oblasti instalací odvádění spalin. 9.

11 komínové vložky typu BO BOKRA OVAL Komínová stříška Strana 13 Krycí deska (střešní přechod) Strana 13 Změna tvaru ovál (dolní) Změna tvaru ovál (horní) Strana 14 Proti dešťová manžeta Strana 13 Roura Strana 13 Koleno 30 T Kus 60 / T Kus 87 Čistící díly Strana 14 Čistící dil Strana 14 Kondenzační jímka Strana 15 Koleno 15 / 45 Strana

12 komínové vložky typu BO Komínové vložky typu BOKRA OVAL Oválné komínové vložky BOKRA slouží k odvádění spalin z tepelných zařízení jako jsou krby, kotle a kamna na pevná paliva. Komínové vložky BOKRA OVAL slouží hlavně k rekonstrukci zděných komínů, které byly poškozeny v průběhu svého provozu působením produktů vzniklých hořením, nebo z důvodu změny dřívějších keramických rozvodů dnes již nesplňujících požadavky moderních tepelných zařízení. Vložky slouží k maximálnímu využití průřezu stávajícího komínu, obvykle kouřový kanál o průřezu 14x27cm, kde by instalace typických vložek kruhového průřezu nadměrně zúžila kouřový kanál a snížila správnou činnost komínu. Vzhledem ke specifickému hoření pevných paliv tj. sezónní vysoké teploty, hromadící se saze a možnost jejich vznícení, by měly být díly komínové vložky vyrobeny z termicky odolného plechu. Z tohoto důvodu se používá acidorezistentní austenitická ocel o tloušťce 0,8mm. Při použití ocelové vložky, mokré a agresivní sloučeniny vzniklé hořením, nejsou v kontaktu s keramickým komínem, čímž je zaručena dlouhá životnost komínu. Oválné komínové vložky jsou vyráběné v následujících rozměrech: 110x185mm; 110x200mm; 110x215mm*; 120x180mm*; 120x195mm; 120x210mm*; 120x225mm*; 120x245mm*; 130x200mm; 130x220mm; 130x240mm; 130x225mm; 140x250mm. Základem k jejich výrobě jsou kruhové roury o průměrech: 150mm, 160mm, 170mm, 180mm, 190mm, 200mm. Stejně jako ostatní komínové systémy BOKRA jsou i díly oválných vložek sloučené pomocí spojky o délce 100mm, co charakterizuje tyto systémy jednoduchostí montáže, zaručuje vysokou těsnost konstrukce a kompenzuje teplotní roztažnost vyplývající z pracovních teplot. Oválné komínové vložky Bokra mohou být vyrobeny jako celek z dílů o oválném průřezu, nebo částečně z dílů oválných, spojených tvarovou redukcí s ostatními částmi o již typickém kruhovém průřezu. Základní nabídku doplňují díly vyráběné speciálně na zakázku. Oválné komínové vložky Bokra odpovídají evropským normám: EN1443, EN1856-2; Výroba oválných komínových vložek Bokra podléhá Registrovanému systému řízení výroby 1020-CPD (TZUS Praha). Certifikát systému řízení jakosti PN-EN ISO 9001:2009. *) standardní průměry nabízené ve stálém prodeji, zbylé průměry jsou na zakázku. 11.

13 komínové vložky typu BO Příklad označení dílů vyráběných podle normy EN EN T450 N1 W Vm L G500 Číslo normy Maximální teplota práce Tlaková klasifikace (N: podtlakový, P: přetlakový) Odolnost vůči kondenzátu (W: mokrý ; D: suchý) Odolnost vůči korozi podle druhu a tloušťky materiálu Materiálová specifikace ( , ) Tloušťka materiálu (0,XX mm) Odolnost proti požáru sazí (G: ano ; O: ne), vzdálenost od hořlavých materiálů (500 mm) 12.

14 komínové vložky typu BO V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Stříška Krycí deska (střešní přechod) Proti dešťová manžeta Roura 13.

15 komínové vložky typu BO V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Koleno 30 T-kus 60 d průměr z typové řady komínových vložek Bokra oval (d A) T-kus 87 d průměr z typové řady komínových vložek Bokra oval (d A) Čistící díl Změna tvaru oval (dolní) d průměr z typové řady komínových vložek Bokra oval (d A) Změna tvaru oval (horní) d1 průměr z typové řady komínových vložek Bokra oval (d A) 14.

16 komínové vložky typu BO V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Dodatečná nabídka Koleno 15 Koleno 45 Kondenzační jímka 15.

17 komínové vložky typu BO Instrukce pro montáž - Technologický postup (Před montáží doporučujeme vyžádat stanovisko kominíka) V komínu vysekejte otvor pro umístění T-kusu a čistícího otvoru. Komínová vložka je navržena tak, aby celá její váha spočívala na kondenzační jímce, která je součástí čistícího otvoru. Měli byste tedy vytvořit odpovídající podklad pro dno kondenzační jímky, abyste zajistili stabilní podporu celého jejího povrchu. Minimální vzdálenost dvířek od podlahy je 30cm. Změřte tloušťku stěn komínu a přesně upevněte skříňkovou část čistícího otvoru (rozměr A) tak, aby dvířka po zamontování těsně přiléhaly ke stěně. Pozor: skříňka je vychýlená o zhruba 2 ve směru komínu, což zabraňuje vytékání kapaliny z čistícího otvoru. Při upevňování dvířek zkorigujte náklon přední roviny skříňky. V případě, že je skříňková část přiliž dlouhá, zkraťte ji na požadovanou délku nůžkami na plech. Vyvrtejte zároveň v skříňkovém dílu i v rámu dvířek minimálně 4 otvory o průměru od Ø 4,0 do Ø 4,2mm. Upevněte dvířka přinýtováním ke skříňkovému dílu čistícího otvoru (použijte nýty z acidorezistentní oceli Ø 4mm). Do čistícího otvoru ukotvěte T-kus nebo rouru a potom T-kus. Spojování komínových částí spočívá na vkládání jedné části do spojky části druhé. Všechny části musí být montované rozlisovanou spojovací částí nahoru. Nesprávná montáž způsobuje únik vzniklé kapaliny. Doporučujeme před složením dílů rovnoměrně nanést na vnitřní část povrchu spojky trochu speciálního silikonu např. SELICONE 1001 (nebo podobné látky s použitím při teplotách nad 150 C). Utěsnění silikonem je nezbytné u spojení kondenzační jímky s čistícím otvorem. Rourové díly, střešní přechod a komínové zakončení je třeba přenést k místu montáže (montáž se zpravidla provádí ze střechy). Nejprve smontujte několik rourových dílů (v souladu s body 4 a 5), pomalu spouštějte dolů, za pomocí montážního lanka (obr. 2). Tak postupujte až do úplného složení komínu a sloučení první roury s T-kusem. Pro zachování těsnosti musí být všechny díly (kromě posledního) zasunuté až do konce spojky. Poslední díl vložte do spojky na zhruba 85mm. Na poslední rouru (před připojením k ostatním) nasuneme střešní přechod. Montážní lanko Stabilizační díl Obrázek č. 2 Po upevnění poslední roury (se střešním přechodem), je třeba na stálo připevnit střešní přechod ke komínu pomocí kotvících šroubů a matic, zachovávajíce rozmezí alespoň 1cm (např. použitím gumových podložek) kvůli odvětrání zděného komínu. T - kus Roura Čistící díl Obrázek č Nasadíme komínovou stříšku a napevno přinýtujeme k rouře. V případě, že zapojení kotle ke komínu vyžaduje doplňkové díly, jako roury, kolena, přípojky, opět použijte na spojích silikon, jako v bodě 5. Šroub a rozporový kolík Nyt Střešní průchod Obezdíme čistící otvor a T-kus. Abychom předešli nežádoucímu pnutí, před obezděním oddělte komínovou vložku od malty pomocí izolačního materiálu (např. minerální vlna) nebo speciálních rozet. Při obezdívání čistícího otvoru dávejte velký pozor na zachování dostatečného odtoku kondenzátu z jímky. Drenážní trubka kondenzační jímky musí být vždy průchozí (uzavírání odtoku není povoleno). Z důvodu znečištění kondenzátu doporučujeme používat neutralizátory nabízené výrobcem. Obrázek č. 3 V případě, že výška zděného komínu nad úrovní střechy je větší než 0,3m (rozměr L1 na obr.3), izolujte roury komínové vložky minerální vlnou nebo speciálním izolačním pláštěm od konce komínu až pod úroveň střechy. Takovou izolaci je rovněž nutné provést, jestliže komín prochází studenými, nevytápěnými prostory (např. půda nebo podkroví). V průběhu montáže komínu je třeba se řídit předpisy technických podmínek provedení a výběru kotelny v oblasti instalací odvádění spalin. 16.

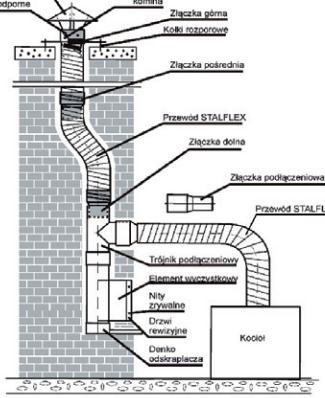

18 Flexibilní komíny typu BF BOKRA FLEX Horní spojovací díl BOKRA FLEX Strana 18 Střední spojovací díl BOKRA FLEX Strana 18 Flexibilní díl BOKRA FLEX Strana 18 Dolní spojovací díl BOKRA FLEX Flexibilní díl BOKRA FLEX Strana 18 Strana 18 Spojovací díl BOKRA FLEX Strana 18 Ohebné hadice BOKRA FLEX jsou vyrobené z acidorezistentní pásky (fólie), podobně jako Flex spirálně svázané a spojené. Vzhledem k vlastnostem materiálu, ze kterého jsou vyrobeny, není možné jejich stlačení do kratších úseků. Standardně jsou nabízeny v délkách 1,5m; 6m; 9m; 12m. Používají se jako nedělitelný ohebný systém komínových vložek k odvádění spalin. Tvoří zabezpečení a modernizaci komínů a používají se také jako připojení (sopouch) ke kotli a k vytváření ventilačních tahů. Díky systému PŘÍPOJEK (vrchní, spodní, střední a sopouchová) kompatibilních s jinými pevnými díly z nabídky, je možná konfigurace kompletního odvodu spalin. 17.

19 Flexibilní komíny typu BF V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Detail A Detail A (zámek) Flexibilní díl BOKRA FLEX Ø Dw Dz délky 1,5m; 6,0m; 9,0m; 12m 1,5m Střední spojovací díl BOKRA FLEX Ø d 111,2 122,3 131,6 139,2 151,6 Horní spojovací díl BOKRA FLEX Ø d 111,2 122,3 131,6 139,2 151,6 Dolní spojovací díl BOKRA FLEX Ø d 111,2 122,3 131,6 139,2 151,6 Spojovací díl BOKRA FLEX Ø d 111,2 122,3 131,6 139,2 151,6 d1 113,1 124,2 133,5 141,1 153,5 18.

20 Flexibilní komíny typu BF Instrukce pro montáž - Technologický postup (Před montáží doporučujeme vyžádat stanovisko kominíka) V komínu vysekejte otvor pro umístění T-kusu a čistícího otvoru. Komínová vložka je navržena tak, aby celá její váha spočívala na kondenzační jímce, která je součástí čistícího otvoru. Měli byste tedy vytvořit odpovídající podklad pro dno kondenzační jímky, abyste zajistili stabilní podporu celého jejího povrchu. Minimální vzdálenost dvířek od podlahy je 30cm. Změřte tloušťku stěn komínu a přesně upevněte skříňkovou část čistícího otvoru (rozměr A) tak, aby dvířka po zamontování těsně přiléhaly ke stěně. Pozor: skříňka je vychýlená o zhruba 2 ve směru komínu, což zabraňuje vytékání kapaliny z čistícího otvoru. Při upevňování dvířek zkorigujte náklon přední roviny skříňky. V případě, že je skříňková část přiliž dlouhá, zkraťte ji na požadovanou délku. Vyvrtejte zároveň ve skříňkovém dílu i v rámu dvířek minimálně 4 otvory o průměru od Ø 4,0 do Ø 4,2mm. Upevněte dvířka přinýtováním ke skříňkovému dílu čistícího otvoru (použijte nýty z acidorezistentní oceli Ø 4mm). Do čistícího otvoru ukotvěte T-kus. Flexibilní díl Dolní spojovací díl T kus Čisticí díl Opatrně do kmínu zamontujte T-díl a čistící otvor. Ze střechy přesně vyměřte délku hadice BOKRA FLEX, zároveň berte zřetel na: - dostatečnou rezervu pro vložení hadice do spojovacích dílů - délku částí komínového zakončení Zkontrolujte průchodnost komínu (zda-li i vevnitř nejsou odstávající elementy - části výztuže, vydrolené cihly atd.) a jestli v místech ohybů nejsou ostré hrany. Ohebnou hadici BOKRA FLEX opatrně rozmotejte, dejte pozor na přehyby a zploštění. Hadici zkraťte na potřebnou délku (ke řezání použijte odpovídající pilku na železo nebo řezačku). Pozor: při řezání vzniká ostrá hrana. Činnost vykonávejte pouze v ochranných rukavicích. Nýty Stříška Obrázek č. 1 Zakončení komínu Horní spojovací díl BOKRA FLEX Rozporové výztuže Střední spojovací díl BOKRA FLEX Flexibilní díl BOKRA FLEX 7. Zkontrolujte směr montáže hadice BOKRA FLEX (vrchní část je označena červenou páskou). Napevno přimontujte dolní přípojku BOKRA FLEX a potom opatrně přimontujte i vrchní a našroubujte je na hadici (POZOR: levý závit ). Dolní spojovací díl BOKRA FLEX Spojovací díl BOKRA FLEX Flexibilní díl BOKRA FLEX 8. Hadici BOKRA FLEX vložte do komína, dbejte při tom na to, aby se nezachytila o vyčnívající částice. V případě, že se v komíně nacházejí zakřivení, převody nebo vyosení, použijte k montáži speciální montážní díl. Montáž můžete provádět ze střechy vsouváním hadice do komína, ale také z úrovně kotelny vytáhnutím hadice nahoru. POZOR: V případě, že bude hadice BOKRA FLEX zamontována nesprávně tj. příliš silným táhnutím, může být poškozena nebo ztratí svou těsnost. T - kus Čisticí díl Nýty Revizní dvířka Kondenz. jímka Kotel Obrázek č

21 Flexibilní komíny typu BF 9. Kryt střešního zakončení připevněte pomocí kotvících šroubů ke komínu. POZOR: zachovejte větrací mezeru. Při montáži krytu střešního zakončení, demontujte vrchní přípojku (vykroutit ve směru hodinových ručiček), poté připevněte zakončení komínu a znovu našroubujte vrchní přípojku Po zamontování vrchní části BOKRA FLEX spojíme spodní přípojku s ostatními díly komínové vložky (T-díl, čistící otvor, kondenzační jímka, eventuálně rourové díly). POZOR: všechny díly musí být smontované tak, aby spojka byla nahoře a směr montáže hadice BOKRA FLEX souhlasil s označením červenou páskou. Nesprávná montáž způsobuje únik kapalin. Doporučujeme před složením dílů rovnoměrně nanést na vnitřní část povrchu spojky trochu speciálního silikonu např. SILICONE 1001 (nebo podobné látky s použitím při teplotách nad 150 C). Jestliže je hadice BOKRA FLEX příliš krátká, můžete ji prodloužit použitím typizovaných komínových rour systému BOKRA FLEX, nebo spojit s dodatečným kusem hadice BOKRA FLEX. K připojení slouží speciální přípojky nabízené výrobcem. 11. Nasadíme komínovou stříšku a napevno přinýtujeme k rouře (min. 3 ks) Obezdíme čistící otvor a T-kus. Abychom předešli nežádoucímu pnutí, před obezděním oddělte komínovou vložku od malty pomocí izolačního materiálu (např. minerální vlna) nebo speciálních rozet. Při obezdívání čistícího otvoru dávejte velký pozor na zachování dostatečného odtoku kondenzátu z jímky. Drenážní trubka kondenzační jímky musí být vždy průchozí (uzavírání odtoku není povoleno). Z důvodu znečištění kondenzátu doporučujeme používat neutralizátory nabízené výrobcem. V případě, že výška zděného komínu nad úrovní střechy je větší než 0,3m, izolujte roury komínové vložky minerální vlnou nebo speciálním izolačním pláštěm od konce komínu až pod úroveň střechy. Takovou izolaci je rovněž nutné provést, jestliže komín prochází studenými, nevytápěnými prostory (např. půda nebo podkroví). V průběhu montáže komínu je třeba se řídit předpisy technických podmínek provedení a výběru kotelny v oblasti instalací odvádění spalin. 20.
