1 ODVZDUŠŇOVAČ A ODKALOVAČ 7 Flamco Program pro odvzdušňování a odkalování FLEXVENT FLAMCOVENT FLAMCOVENT CLEAN FLEXAIR FLAMCO CLEAN Vydání 2007 / CZ FLAMCO A-S

2 Plovákový odvzdušňovač Flexvent : spolehlivý a Pro zjednodušení montáže a demontáže se modely Flexvent 3 8, a 1 2 dodávají se zpětnou klapkou z mosazi. Při vytahování plovákového odvzdušňovače z pouzdra ventilu se ventil automaticky zablokuje. Ihned potom se může demontovat plovákový odvzdušňovač a očistit nerezový vnitřek. Tlakové odlehčení nebo vyprázdnění systému není nutné. Díky svým malým rozměrům lze Flexvent bez problémů namontovat do každého systému na místech, na kterých se hromadí vzduch. FLEXVENT 1 / 8 FLEXVENT 3 / 8 Na uvedení plovákového odvzdušňovače Flexvent do provozu je nutné otevřít červenou ochrannou čepičku proti prachu o jedno otočení. Větší odstup mezi vodní hladinou a uzavíracím mechanizmem, tzn. žádná netěsnost. Plovákové odvzdušňovače Flexvent jsou vyrobené z mosazi. Ke standardnímu vybavení patří obvykle zpětná klapka pro účely bezproblémové montáže. Plovák, který se vznáší na vodní hladině, zajiš uje, že je odvzdušňovací ventil zavřený. Vzduch, který se hromadí díky plovákovému odvzdušňovači, způsobuje pokles vodní hladiny a tím se otevírá odvzdušňovací ventil. Nashromážděný vzduch potom může unikat, čímž znovu stoupá vodní hladina a ventil se opět uzavírá. Pokud se za provozních podmínek dostává do plovákového odvzdušňovače vzduch, tento proces se neustále opakuje. Vzduchový polštář v horní části pouzdra plovákového odvzdušňovače Flexvent (všechny modely) zabraňuje znečištění sedla ventilu. BEZ PLOVÁKOVÉHO ODVZDUŠŇOVAČE FLEXVENT NEMŮŽE BÝT Flexvent H je vybaven 1 2 bočním připojením, které umožňuje přímou montáž na topné těleso. Všechny odvzdušňovače Flexvent jsou testované společností Flamco. Tím je zaručena bezvadná kvalita. Velice malé rozměry. Různé možnosti připojení. 7.2

3 s jednoduchou montáží FLEXVENT 1 / 8-3 / 8 FLEXVENT 1 / 2 FLEXVENT H 1 / 2 FLEXVENT SUPER 1 / 2 Čepička plovákového odvzdušňovače Flexvent Super má kuželovitý tvar. Tím se dosáhne co největšího odstupu mezi vodní hladinou a odvzdušňovacím ventilem. Výstupní vzduchový kanál lze otevírat nebo zavírat prostřednictvím regulačního šroubu. Odvzdušňovací ventil je součástí čepičky, takže je vyloučeno poškození mechanizmu plováku prostřednictvím vnějších vlivů. Množství vzduchu, které může unikat přes plovákový odvzdušňovač Flexvent, je závislé na tlaku v systému. V grafech je znázorněný poměr mezi tlakem systému a množstvím vzduchu v litrech při 15 C a 1 absolutním baru. ŽÁDNÝ SYSTÉM otevřený Flexvent zavřený Flexvent Montáž plovákových odvzdušňovačů Flexvent a Flexvent Super: Plovákové odvzdušňovače Flexvent a Flexvent Super se musí umístit kolmo, přednostně na takových místech v systému, na kterých se může hromadit vzduch. 7.3

4 Nejlepší odvzdušňovače pro každou situaci Způsob fungování plovákového odvzdušňovače Flamcovent spočívá ve speciálním procesu odlučování plynů z kapalin (vody). Tento proces je založen opět na již dlouho existujícím a osvědčeném postupu ze zpracovatelského průmyslu. Při tomto postupu se používaly zvláštní vložky, původně známé jako Raschigovy kroužky. Raschigův kroužek měl mnoho vývojových variant, ze kterých je nejznámější PALL-kroužek. Způsob fungování odvzdušňovače Flexair spočívá na principu odstředivé síly. FLAMCOVENT SE ZÁVITOVÝM NEBO LISOVANÝM PŘIPOJENÍM V PROVEDENÍ Z MOSAZI FLAMCOVENT SOLAR Východiskem odvzdušňovače mikrobublin Flamcovent je patentovaná metoda PALL-kroužků. Flamcovent umístěný na správném místě v systému umožňuje úplné odlučování vzduchu, který: se v systému ústředního topení nachází v podobě přinesených bublin a mikrobublin, je rozptýlený ve vodě systému ústředního vytápění, se nachází na místech, na kterých není možné namontovat plovákový odvzdušňovač Flexvent, nicméně jej lze odloučit na jiném místě namontováním odvzdušňovače Flamcovent! Vzduchová komora plovákového odvzdušňovače Flamcovent má kuželovitý tvar. Výhodou tohoto tvaru je, že odstup (a) mezi vodní hladinou a odvzdušňovacím ventilem je větší, než u rovné vzduchové komory. Tímto způsobem je znečištění téměř vyloučené. Viz srovnání níže. Odvzdušňovací ventil Odvzdušňovací ventil FLAMCOVENT - VÝHODY: Na PALL-kroužky se usazují i ty nejmenší mikrobubliny a odlučují se. Co největší možný odstup mezi vodní hladinou a odvzdušňovacím ventilem prostřednictvím kuželovitého tvaru vzduchové komory. Odvzdušňovací ventil se dá uzavírat regulačním šroubem. 7.4

5 FLAMCOVENT SE SVAŘOVANÝMI PŘÍPOJKAMI V PROVEDENÍ Z OCELE FLAMCOVENT S PŘÍRUBOVÝMI PŘÍPOJKAMI V PROVEDENÍ Z OCELE FLEXAIR SE ZÁVITOVÝMI PŘÍPOJKAMI NEBO SVAŘOVANÝMI PŘÍPOJKAMI FLEXAIR AB DN 65 SE SVAŘOVANÝMI PŘÍPOJKAMI FLEXAIR AB DN 65 S PŘÍRUBOVÝMI PŘÍPOJKAMI Kuželovitá vzduchová komora, která snižuje riziko znečistění na minimum. Vysoká účinnost PALL-kroužků PALL-kroužek je zkonstruovaný tak, že veškerá kapalina přichází do styku s celou kontaktní plochou PALL-kroužku. Mikroskopicky malé plynové bubliny obsažené v kapalině zůstávají vázané na kontaktním povrchu PALL-kroužků. Prostřednictvím koagulačního Ocelový kryt. Odkalovací ventil, který slouží k vypouštění nečistot plovoucích na vodní hladině. Odkalovací ventil, který slouží k vypouštění nečistot plovoucích na vodní hladině. efektu se mikrobubliny spojují do větších bublin. Tyto velké plynové bubliny plují dostatečně dobře na to, aby se odloučily přes vzduchovou komoru. Způsob fungování odvzdušňovače Flamcovent je založen na koagulačním efektu. Při něm dochází k vázání malých plynových bublin na povrchu a jejich následnému spojování do větší bubliny, která vystoupí do vzduchové komory. 7.5

6 Pro dosažení optimálních výsledků je možné systémy odvzdušňovačů Odvzdušňovače Flamcovent obsahují velký počet PALL-kroužků. Jejich prostřednictvím se z vody odlučují i nejmenší mikrobubliny. Při vyšších rychlostech proudění vody je odvzdušňovací výkon odvzdušňovače Flexair obzvláš vysoký. FLAMCOVENT Z MOSAZI Přenosový mechanizmus. Vzduchová komora. Odvzdušňovací ventil. Regulační šroub. Plovák. Kryt (mosaz). Ochranná destička. Způsob fungování odvzdušňovače Flamcovent Voda protéká okolo každého PALL-kroužku, takže každá částečka vody obsahující plyn zůstane vázaná na kontaktních plochách PALL-kroužků. Rychlost proudění vody se v důsledku zvětšení průtokového průměru snižuje. Z uvedeného důvodu mohou vzduchové bubliny vystupovat do vzduchové komory. Plovák, mechanizmus plováku a odvzdušňovací ventil odvádějí z vody odloučený vzduch ven. PALL-kroužky. Odvzdušňovač Flamcovent je prokazatelně lepší! Výzkumy Technické univerzity v Delftách jednoznačně dokazují, že odvzdušňovač Flamcovent odebírá všechny mikrobubliny od velikosti 15 20m. Je to třikrát lepší výsledek, než jakých dosahují srovnatelné odvzdušňovače! 7.6

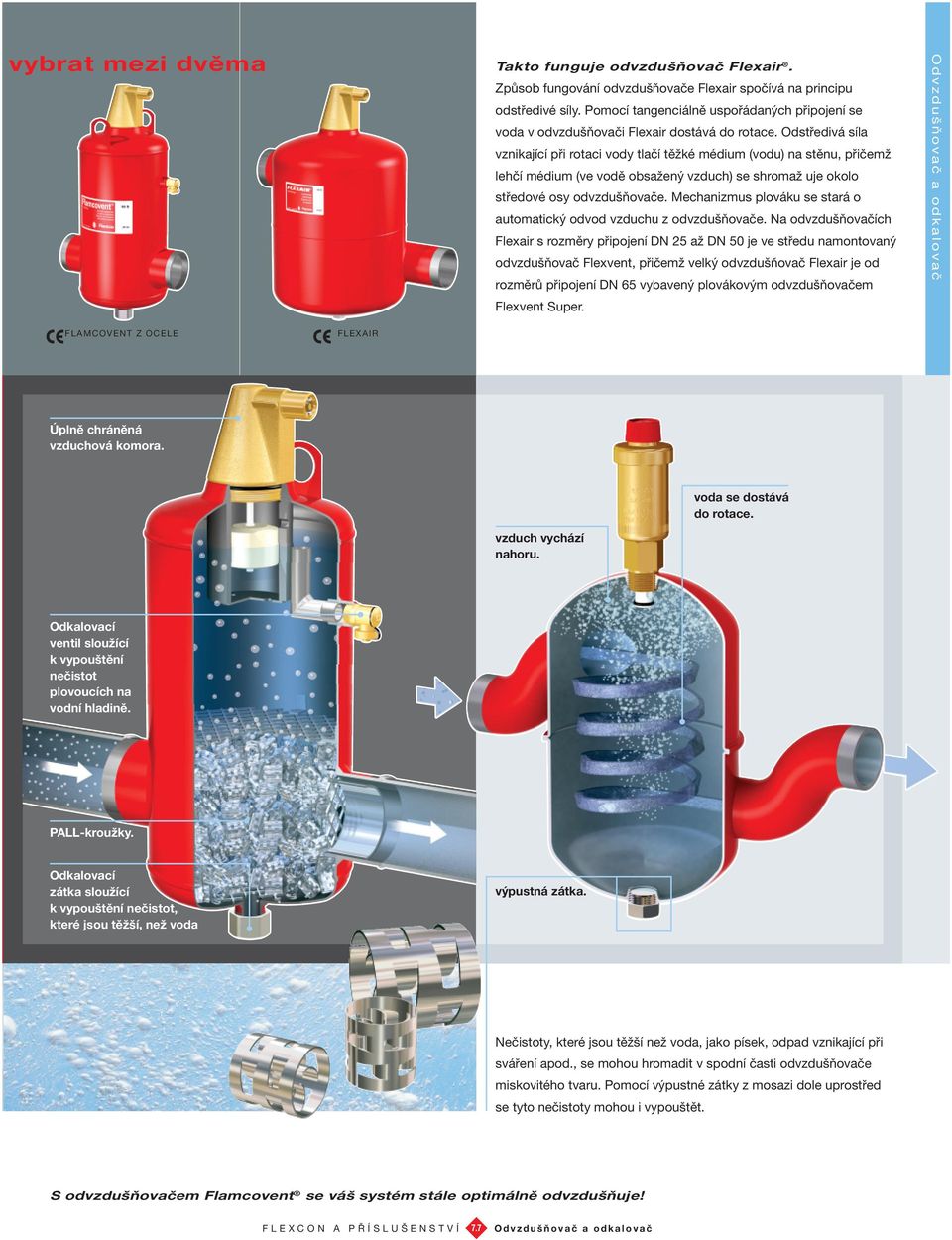

7 vybrat mezi dvěma Takto funguje odvzdušňovač Flexair. Způsob fungování odvzdušňovače Flexair spočívá na principu odstředivé síly. Pomocí tangenciálně uspořádaných připojení se voda v odvzdušňovači Flexair dostává do rotace. Odstředivá síla vznikající při rotaci vody tlačí těžké médium (vodu) na stěnu, přičemž lehčí médium (ve vodě obsažený vzduch) se shromaž uje okolo středové osy odvzdušňovače. Mechanizmus plováku se stará o automatický odvod vzduchu z odvzdušňovače. Na odvzdušňovačích Flexair s rozměry připojení DN 25 až DN 50 je ve středu namontovaný odvzdušňovač Flexvent, přičemž velký odvzdušňovač Flexair je od rozměrů připojení DN 65 vybavený plovákovým odvzdušňovačem Flexvent Super. FLAMCOVENT Z OCELE FLEXAIR Úplně chráněná vzduchová komora. voda se dostává do rotace. vzduch vychází nahoru. Odkalovací ventil sloužící k vypouštění nečistot plovoucích na vodní hladině. PALL-kroužky. Odkalovací zátka sloužící k vypouštění nečistot, které jsou těžší, než voda výpustná zátka. Nečistoty, které jsou těžší než voda, jako písek, odpad vznikající při sváření apod., se mohou hromadit v spodní časti odvzdušňovače miskovitého tvaru. Pomocí výpustné zátky z mosazi dole uprostřed se tyto nečistoty mohou i vypouštět. S odvzdušňovačem Flamcovent se váš systém stále optimálně odvzdušňuje! 7.7

8 Izolace, odvzdušňovače a odkalovače, odvzdušň Je důležité, aby byl systém ústředního vytápění dobře izolovaný proti ztrátám tepla. Na jedné straně je nezanedbatelná finanční stránka úspory energie, na druhé je přispění k ochraně životního prostředí. Dobrá izolace zvyšuje účinnost topného systému, čímž se neustále snižuje spotřeba ubývajících fosilních paliv a tvorba CO 2. FLAMCOVENT ISOPLUS Izolace Flamcovent ISOplus je přizpůsobená odvzdušňovači Flamcovent se svařovanými nebo přírubovými přípojkami. Hliníkové spony s rychlouzávěrem. Pevný vnější pláš z hliníku o síle 0,8 mm. Izolační pláš z polyuretanu (OKAFOAM) o síle 50 mm. Na základě značné úspory energie se investice do izolace vracejí již po krátkém čase. VÝHODY IZOLACE FLAMCOVENT ISOPLUS Jednoduché připevnění. Třída protipožární ochrany B2. Izolační materiál bez freonů. Nízký součinitel tepelné vodivosti (). Maximální teplota 120 C. 7.8

9 ovací nádoby FLAMCO CLEAN FLAMCO LTA FLAMCO A-S FLAMCOVENT CLEAN SE SVAŘOVANÝMI PŘÍPOJKAMI FLAMCOVENT CLEAN S PŘÍRUBOVÝMI PŘÍPOJKAMI Flamco Clean Částice nečistot obsažené v proudu vody se v odkalovači Flamco Clean srážejí s několika PALL-kroužky a klesají na dno. Nashromážděné částice nečistot se mohou odvádět prostřednictvím odkalovacího ventilu dolů. Výkonové ztráty způsobené kalem a nečistotami jsou již minulostí. Minimální ztráta tlaku a zvýšení provozní životnosti příslušenství. Flamco Clean se snadno udržuje stačí pravidelně vypouštět usazený kal. Vyčištěná voda teče výstupní přírubou zpět do systému. Voda obsahující nečistoty nebo kal teče do nádoby. Voda se ustaluje a nečistoty klesají na dno. Částice nečistot se zadržují prostřednictvím zakulaceného proudového profilu na dně. Nashromážděné částice nečistot se odvádějí prostřednictvím odkalovacího potrubí. Optimální technické provedení nádoby. Odkalovač Flamco A-S lze umísovat pouze na vratné potrubí topného systému. Zabráněním znečištění systému se předchází nákladům na vyčištění. Odvzdušňovací nádoby lufttopf Odvzdušňovací nádoby od společnosti Flamco se montují na stoupačky v přívodním a vratném potrubí. V odvzdušňovací nádobě od společnosti Flamco se voda používaná k vytápění může ustálit a vzduch shromaž ovat v horní časti. Vzduch se odvádí přes odvzdušňovač Flexvent namontovaný na odvzdušňovací nádobě. Spodní přípojné hrdlo je kvůli instalování optimální velikosti umístěné mimo střed. Flamcovent Clean Tento odvzdušňovač Flamcovent byl zkonstruován tak, aby se odlučovaly nejen vzduchové bubliny, ale i částice pevných látek. Ve zvětšené spodní časti vzniká zóna, ve které nedochází k žádnému víření. Takto mohou částice nečistot, které jsou těžší než voda, klesat na dno. Tyto částice se nemohou dostat zpět do systému. Nashromážděné částice nečistot se mohou odvádět prostřednictvím vypouštěcího ventilu dolů. Princip fungování odvzdušňování ve Flamcovent Clean proto odpovídá standardním odvzdušňovačům Flamcovent. Odkalovač Flamco A-S nachází své využití v uzavřených topných a chladicích systémech. Jedinečné výhody nabízí Flamco A-S při využívání ve starších systémech, nebo když se systém přestavuje z otevřeného systému na uzavřený systém. 7.9

10 Správná montáž - záruka účinnosti Nejdříve několik praktických pokynů: Při izolování odvzdušňovačů se v žádném případě nesmí zaizolovat i mosazná hlava. Při plnění systému se nenechává unikat vzduch přes plovákový odvzdušňovač. Před uvedením do provozu se systém musí nejdříve důkladně propláchnout a vyčistit. Výtah z výzkumné zprávy o odkalovači Flamcovent Clean holandského ústavu TNO pro životní prostředí a energetickou techniku. Úplnou zprávu najdete na CD. FLAMCOVENT CLEAN FLEXCON A-S Odkalovač Flamco A-S se musí namontovat tak, aby byl vždy přístupný a mohla se bez problémů provádět jeho údržba. S použitím odkalovače Flamco A-S dochází k menšímu usazování nečistot v topném kotli. Kromě toho odvádění částic nečistot a kalu přispívá k prodlužování provozní životnosti čerpadel, regulačních zařízení a ostatního příslušenství. Pro odkalovač Flamco A-S je možné zvláš zakoupit kompletní balík s izolačním materiálem bez freonů. Standardní provedení: Izolace z měkké pěny o síle 80 mm (jako balík s jednoduchou montáží). Alternativní izolace: Izolace o síle 100 mm z měkké pěny. Standardní barva: Červená (RAL 3002), ostatní barvy na vyžádání. 7.10

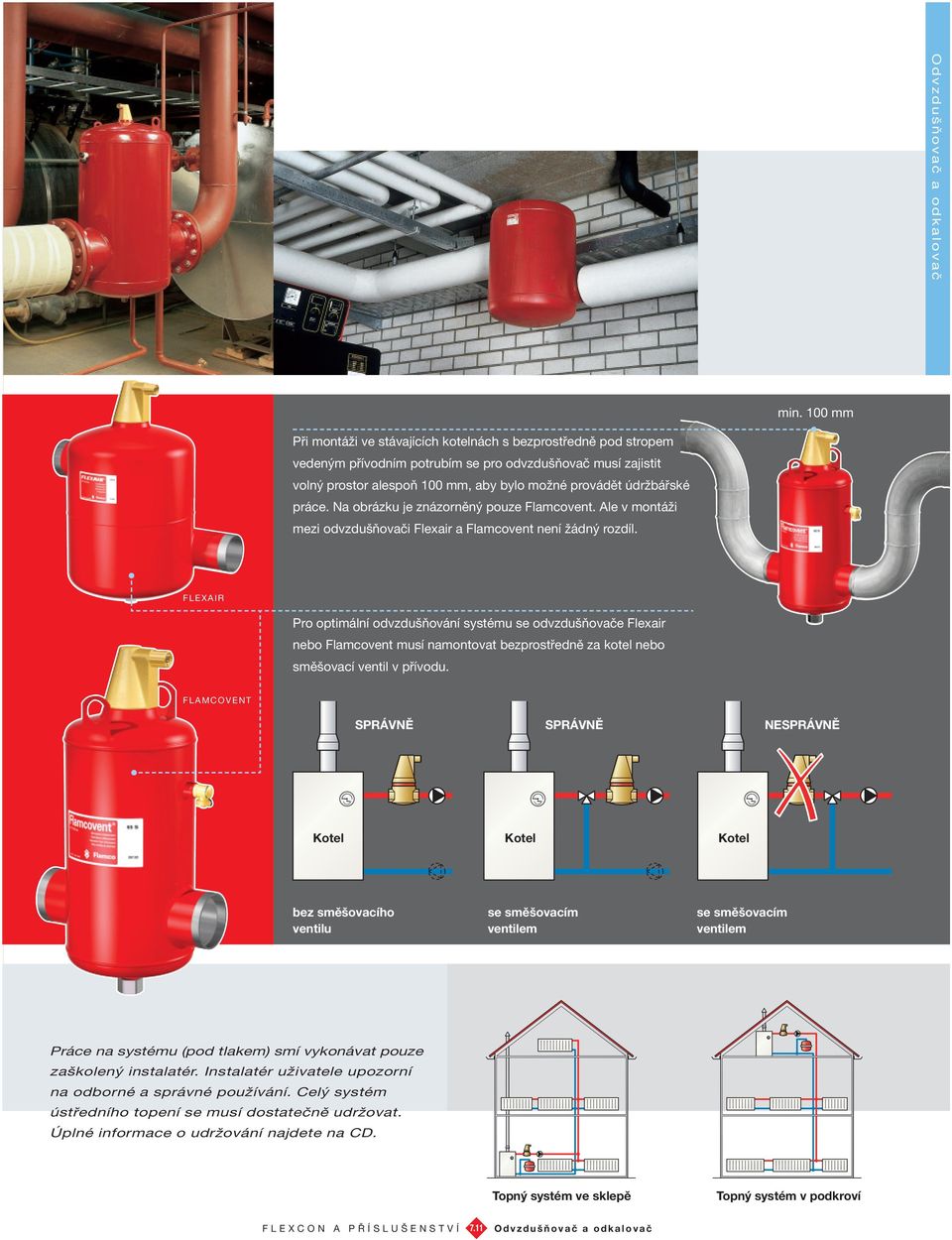

11 min. 100 mm Při montáži ve stávajících kotelnách s bezprostředně pod stropem vedeným přívodním potrubím se pro odvzdušňovač musí zajistit volný prostor alespoň 100 mm, aby bylo možné provádět údržbářské práce. Na obrázku je znázorněný pouze Flamcovent. Ale v montáži mezi odvzdušňovači Flexair a Flamcovent není žádný rozdíl. FLEXAIR Pro optimální odvzdušňování systému se odvzdušňovače Flexair nebo Flamcovent musí namontovat bezprostředně za kotel nebo směšovací ventil v přívodu. FLAMCOVENT SPRÁVNĚ SPRÁVNĚ NESPRÁVNĚ Kotel Kotel Kotel bez směšovacího ventilu se směšovacím ventilem se směšovacím ventilem Práce na systému (pod tlakem) smí vykonávat pouze zaškolený instalatér. Instalatér uživatele upozorní na odborné a správné používání. Celý systém ústředního topení se musí dostatečně udržovat. Úplné informace o udržování najdete na CD. Topný systém ve sklepě Topný systém v podkroví 7.11

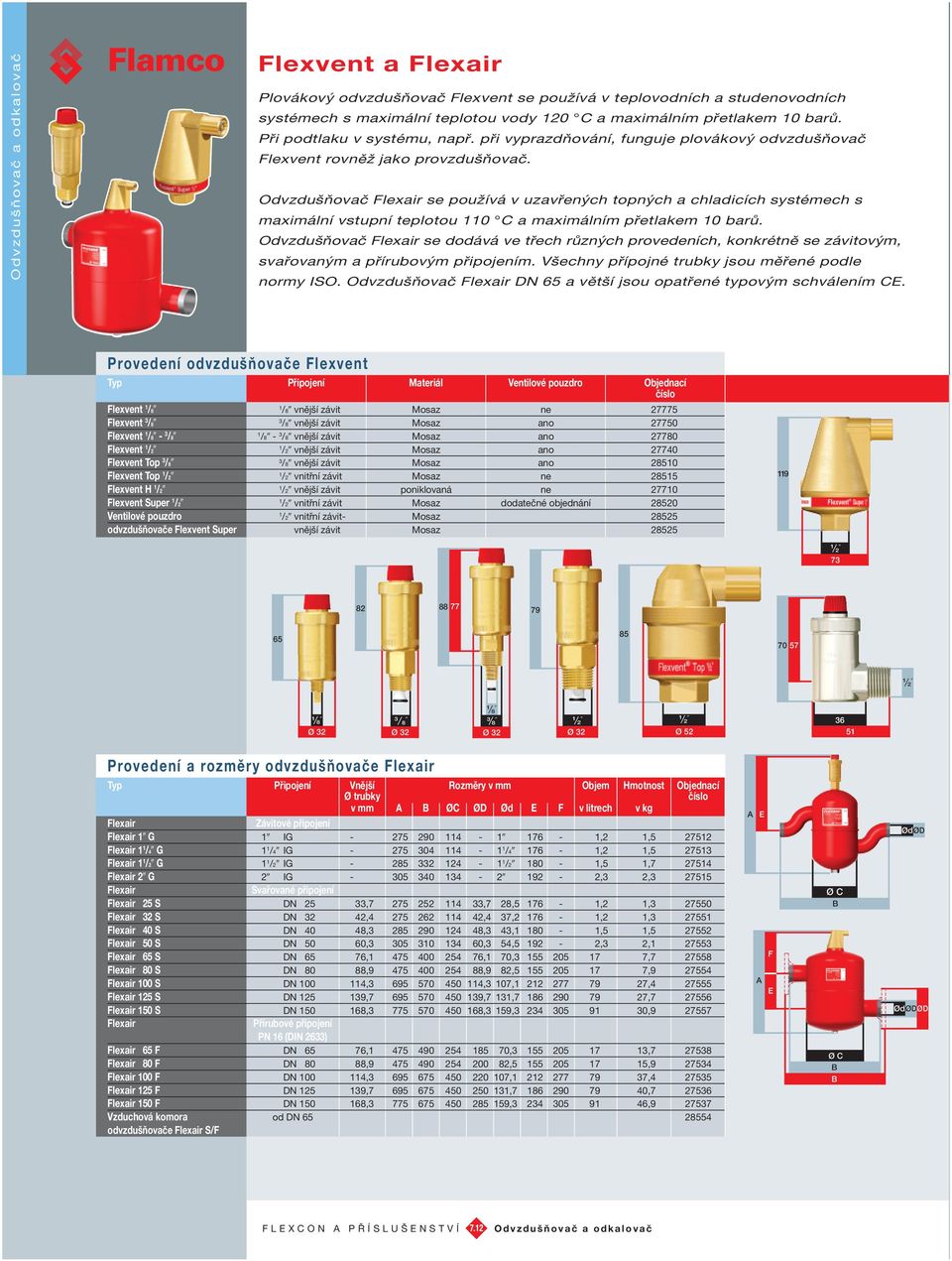

12 Flexvent a Flexair Plovákový odvzdušňovač Flexvent se používá v teplovodních a studenovodních systémech s maximální teplotou vody 120 C a maximálním přetlakem 10 barů. Při podtlaku v systému, např. při vyprazdňování, funguje plovákový odvzdušňovač Flexvent rovněž jako provzdušňovač. Odvzdušňovač Flexair se používá v uzavřených topných a chladicích systémech s maximální vstupní teplotou 110 C a maximálním přetlakem 10 barů. Odvzdušňovač Flexair se dodává ve třech různých provedeních, konkrétně se závitovým, svařovaným a přírubovým připojením. Všechny přípojné trubky jsou měřené podle normy ISO. Odvzdušňovač Flexair DN 65 a větší jsou opatřené typovým schválením CE. Provedení odvzdušňovače Flexvent Typ Připojení Materiál Ventilové pouzdro Objednací číslo Flexvent 1 /8 1 /8 vnější závit Mosaz ne Flexvent 3 /8 3 /8 vnější závit Mosaz ano Flexvent 1 /8-3 /8 1 /8-3 /8 vnější závit Mosaz ano Flexvent 1 /2 1 /2 vnější závit Mosaz ano Flexvent Top 3 /8 3 /8 vnější závit Mosaz ano Flexvent Top 1 /2 1 /2 vnitřní závit Mosaz ne Flexvent H 1 /2 1 /2 vnější závit poniklovaná ne Flexvent Super 1 /2 1 /2 vnitřní závit Mosaz dodatečné objednání Ventilové pouzdro 1 /2 vnitřní závit- Mosaz odvzdušňovače Flexvent Super vnější závit Mosaz Provedení a rozměry odvzdušňovače Flexair Typ Připojení Vnější Ø trubky Rozměry v mm Objem Hmotnost Objednací číslo v mm A B ØC ØD Ød E F v litrech v kg Flexair Závitové připojení Flexair 1 G 1 IG ,2 1, Flexair 1 1 /4 G 1 1 /4 IG / ,2 1, Flexair 1 1 /2 G 1 1 /2 IG / ,5 1, Flexair 2 G 2 IG ,3 2, Flexair Svařované připojení Flexair 25 S DN 25 33, ,7 28, ,2 1, Flexair 32 S DN 32 42, ,4 37, ,2 1, Flexair 40 S DN 40 48, ,3 43, ,5 1, Flexair 50 S DN 50 60, ,3 54, ,3 2, Flexair 65 S DN 65 76, ,1 70, , Flexair 80 S DN 80 88, ,9 82, , Flexair 100 S DN , ,3 107, , Flexair 125 S DN , ,7 131, , Flexair 150 S DN , ,3 159, , Flexair Přírubové připojení PN 16 (DIN 2633) Flexair 65 F DN 65 76, , , Flexair 80 F DN 80 88, , , Flexair 100 F DN , , , Flexair 125 F DN , , , Flexair 150 F DN , , , Vzduchová komora od DN odvzdušňovače Flexair S/F 7.12

13 Flamcovent Odvzdušňovač Flamcovent se používá v uzavřených systémech s maximální teplotou vody 120 C a maximálním přetlakem 10 barů. Odvzdušňovače Flamcovent v provedení z mosazi mají závitové a lisované připojení. Odvzdušňovač Flamcovent v provedení z ocele má elektrostaticky nanesenou práškovou vrstvu, díky které se dosahuje hladké červené vrstvy laku. Mají svařované a přírubové připojení. Odvzdušňovač Flamcovent DN 50 a větší jsou opatřené typovým schválením CE. Provedení a rozměry odvzdušňovače Flamcovent Typ Připojení Vnější Ø trubky Rozměry v mm Hmotnost v mm A B ØC ØD Ød E F G v kg Objednací číslo Flamcovent (Mosaz) Flamcovent mm Lisované připojení , Flamcovent Solar 22 mm Lisované připojení , Flamcovent 3 /4 3 /4 IG / , Flamcovent 1 1 IG , Flamcovent 1 1 /4 1 1 /4 IG / , Flamcovent 1 1 /2 1 1 /2 IG / , Flamcovent (Ocel) Svařované připojení Flamcovent 50 S DN 50 60, ,3 54, , Flamcovent 65 S DN 65 76, ,1 70, , Flamcovent 80 S DN 80 88, ,9 82, , Flamcovent 100 S DN , ,3 107, , Flamcovent 125 S DN , ,7 131, , Flamcovent 150 S DN , ,3 159, , Flamcovent 200 S DN , ,1 206, , Flamcovent 250 S DN , Flamcovent 300 S DN , ,9 309, Flamcovent 350 S DN , ,6 339, Flamcovent 400 S DN , ,4 388, Flamcovent Přírubové připojení (Svařované připojení) PN 16 (DIN 2633) Flamcovent 50 F DN 50 60, , Flamcovent 65 F DN 65 76, , Flamcovent 80 F DN 80 88, Flamcovent 100 F DN , , Flamcovent 125 F DN , , Flamcovent 150 F DN , , Flamcovent 200 F DN , , Flamcovent 250 F DN Flamcovent 300 F DN , Flamcovent 350 F DN , Flamcovent 400 F DN , Vzduchová komora od DN Flamcovent S/F 7.13

14 Flamcovent ISOplus, Flamcovent Clean a Flamco Clean Flamco Clean se může používat jak v topných, tak i v chladicích systémech. Tento odkalovač s malými rozměry je k dispozici ve 4 velikostech připojení. Flamco Clean zabraňuje usazování nečistot a kalu v kotli a tím zaručuje stálou optimální tepelnou účinnost. Odkalovač Flamco Clean se montuje na vratné potrubí. Odvzdušňovač Flamcovent Clean DN 50 a větší jsou opatřené typovým schválením CE. Provedení a rozměry izolace Flamcovent ISOplus Typ Určeno pro Rozměry v mm Vnější pláš z hliníku Počet spon Objednací A Ø B v mm číslo Flamcovent ISOplus 50 Flamcovent 50 S/F , Flamcovent ISOplus 65 Flamcovent 65 S/F , Flamcovent ISOplus 80 Flamcovent 80 S/F , Flamcovent ISOplus 100 Flamcovent 100 S/F , Flamcovent ISOplus 125 Flamcovent 125 S/F , Flamcovent ISOplus 150 Flamcovent 150 S/F , Flamcovent ISOplus 200 Flamcovent 200 S/F , Provedení a rozměry odkalovače Flamcovent Clean Typ Připojení Vnější Ø trubky Rozměry v mm Objem Hmotnost Objednací číslo v mm A B Ø C Ø D Ø d E v litrech v kg Flamcovent Clean Svařované připojení Flamcovent Clean 50 S DN 50 60, ,3 54, , Flamcovent Clean 65 S DN 65 76, ,1 70, , Flamcovent Clean 80 S DN 80 88, ,9 82, , Flamcovent Clean 100 S DN , ,3 107, , Flamcovent Clean 125 S DN , ,7 131, , Flamcovent Clean 150 S DN , ,3 159, , Flamcovent Clean Přírubové připojení PN 16 (DIN 2633) Flamcovent Clean 50 F DN 50 60, , , Flamcovent Clean 65 F DN 65 76, , , Flamcovent Clean 80 F DN 80 88, , , Flamcovent Clean 100 F DN , , , Flamcovent Clean 125 F DN , , , Flamcovent Clean 150 F DN , , , Vzduchová komora odkalovače Flamcovent Clean S/F Provedení a rozměry odkalovače Flamco Clean Typ Připojení Rozměry v mm Objednací A B C Ø d E F číslo Flamco Clean 3 /4 3 /4 IG 195,5 167,5 135,5 3 / Flamco Clean 1 1 IG 215,5 183,5 155, Flamco Clean 1 1 /4 1 1 /4 IG 236,5 198,5 176,5 1 1 / Flamco Clean 1 1 /2 1 1 /2 IG 236,5 198,5 176,5 1 1 / Flamco Clean V 3 /4 3 /4 IG /

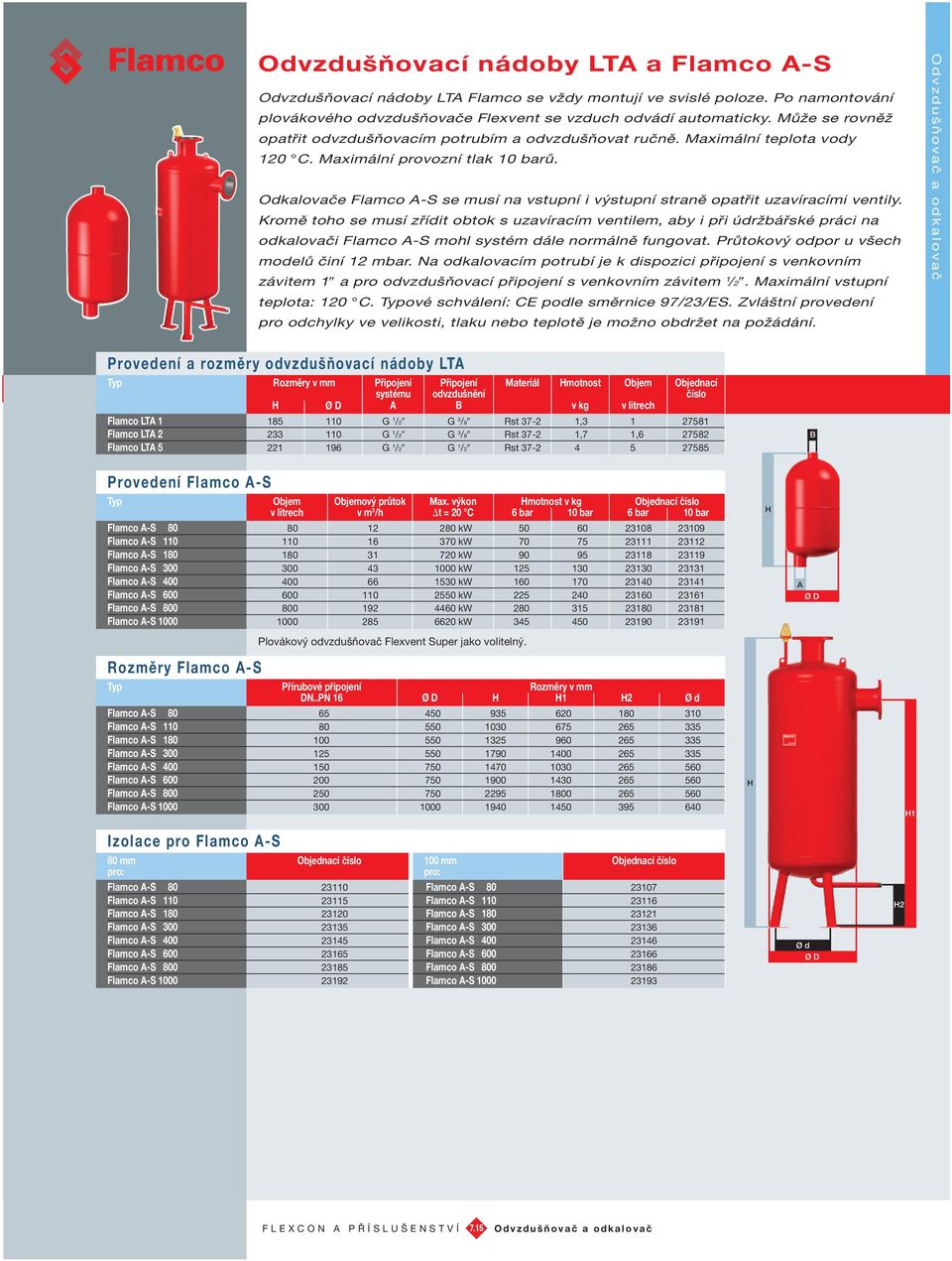

15 Odvzdušňovací nádoby LTA a Flamco A-S Odvzdušňovací nádoby LTA Flamco se vždy montují ve svislé poloze. Po namontování plovákového odvzdušňovače Flexvent se vzduch odvádí automaticky. Může se rovněž opatřit odvzdušňovacím potrubím a odvzdušňovat ručně. Maximální teplota vody 120 C. Maximální provozní tlak 10 barů. Odkalovače Flamco A-S se musí na vstupní i výstupní straně opatřit uzavíracími ventily. Kromě toho se musí zřídit obtok s uzavíracím ventilem, aby i při údržbářské práci na odkalovači Flamco A-S mohl systém dále normálně fungovat. Průtokový odpor u všech modelů činí 12 mbar. Na odkalovacím potrubí je k dispozici připojení s venkovním závitem 1 a pro odvzdušňovací připojení s venkovním závitem 1 2. Maximální vstupní teplota: 120 C. Typové schválení: CE podle směrnice 97/23/ES. Zvláštní provedení pro odchylky ve velikosti, tlaku nebo teplotě je možno obdržet na požádání. Provedení a rozměry odvzdušňovací nádoby LTA Typ Rozměry v mm Připojení systému Připojení odvzdušnění Materiál Hmotnost Objem Objednací číslo H Ø D A B v kg v litrech Flamco LTA G 1 /2 G 3 /8 Rst , Flamco LTA G 1 /2 G 3 /8 Rst ,7 1, Flamco LTA G 1 /2 G 1 /2 Rst Provedení Flamco A-S Typ Objem Objemový průtok Max. výkon Hmotnost v kg Objednací číslo v litrech v m 3 /h t = 20 C 6 bar 10 bar 6 bar 10 bar Flamco A-S kw Flamco A-S kw Flamco A-S kw Flamco A-S kw Flamco A-S kw Flamco A-S kw Flamco A-S kw Flamco A-S kw Rozměry Flamco A-S Plovákový odvzdušňovač Flexvent Super jako volitelný. Typ Přírubové připojení Rozměry v mm DN..PN 16 Ø D H H1 H2 Ø d Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Izolace pro Flamco A-S 80 mm Objednací číslo 100 mm Objednací číslo pro: pro: Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S Flamco A-S

16 FLEXVENT ODVZDUŠŇOVAČ A ODKALOVAČ FLAMCOVENT OBSAH STRANA FLAMCOVENT CLEAN Plovákový odvzdušňovač Flexvent 7.2/7.3 Odvzdušňovač Flamco rozsáhlý program 7.4/7.5 Odvzdušňovač Flamco nejlepší technika 7.6/7.7 Odvzdušňovače a odkalovače a izolace 7.8/7.9 Flamco CZ Petr Šindelář Pod Parukářkou 14 / Praha 3 petr.sindelar@flamco.cz Montáž do systému 7.10/7.11 FLEXAIR Tabulky se všemi modely a technickými údaji 7.12/7.15 Na disku CD, který patří k této brožurce, najdete další informace. FLAMCO CLEAN Copyright Flamco b.v., Gouda, Nizozemí. Nic z tohoto vydání se nesmí rozmnožovat nebo jakýmkoli jiným způsobem zveřejňovat bez výslovného povolení a s udáním zdroje. Uvedené údaje platí pouze pro používání výrobků společnosti Flamco. Za neodborné používání, aplikaci nebo výklad technických údajů nepřebírá společnost Flamco žádnou odpovědnost. Technické změny jsou vyhrazené. Společnost Flamco b.v. dále upozorňuje, že se řídí mezinárodními podmínkami prodeje a dodávky (Všeobecné obchodní podmínky). FLAMCO A-S
