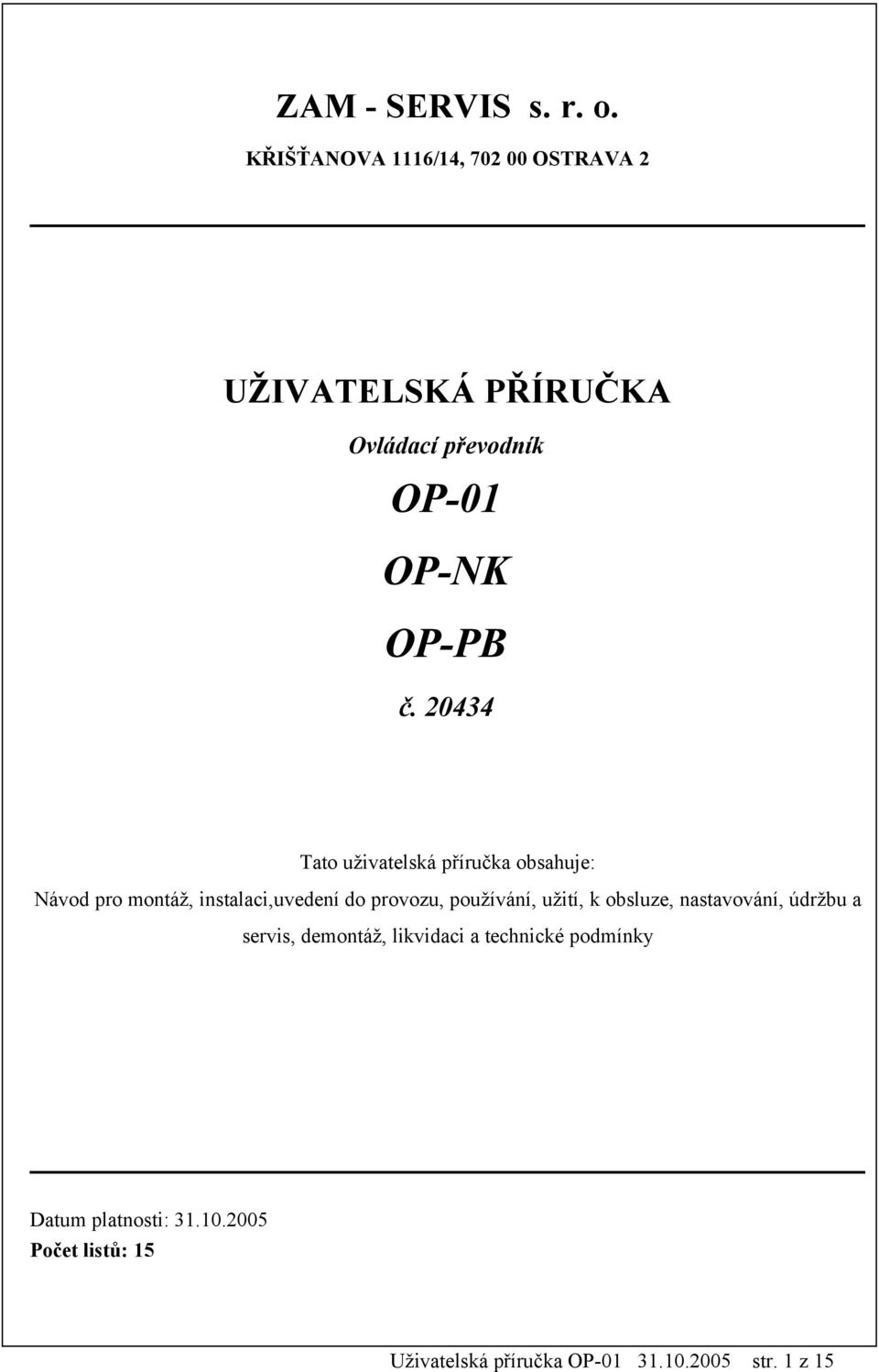

1 ZAM - SERVIS s. r. o. KŘIŠŤANOVA 6/4, 72 OSTRAVA 2 UŽIVATELSKÁ PŘÍRUČKA Ovládací převodník OP- OP-NK OP-PB č Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci,uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky Datum platnosti: Počet listů: 5 Uživatelská příručka OP str. z 5

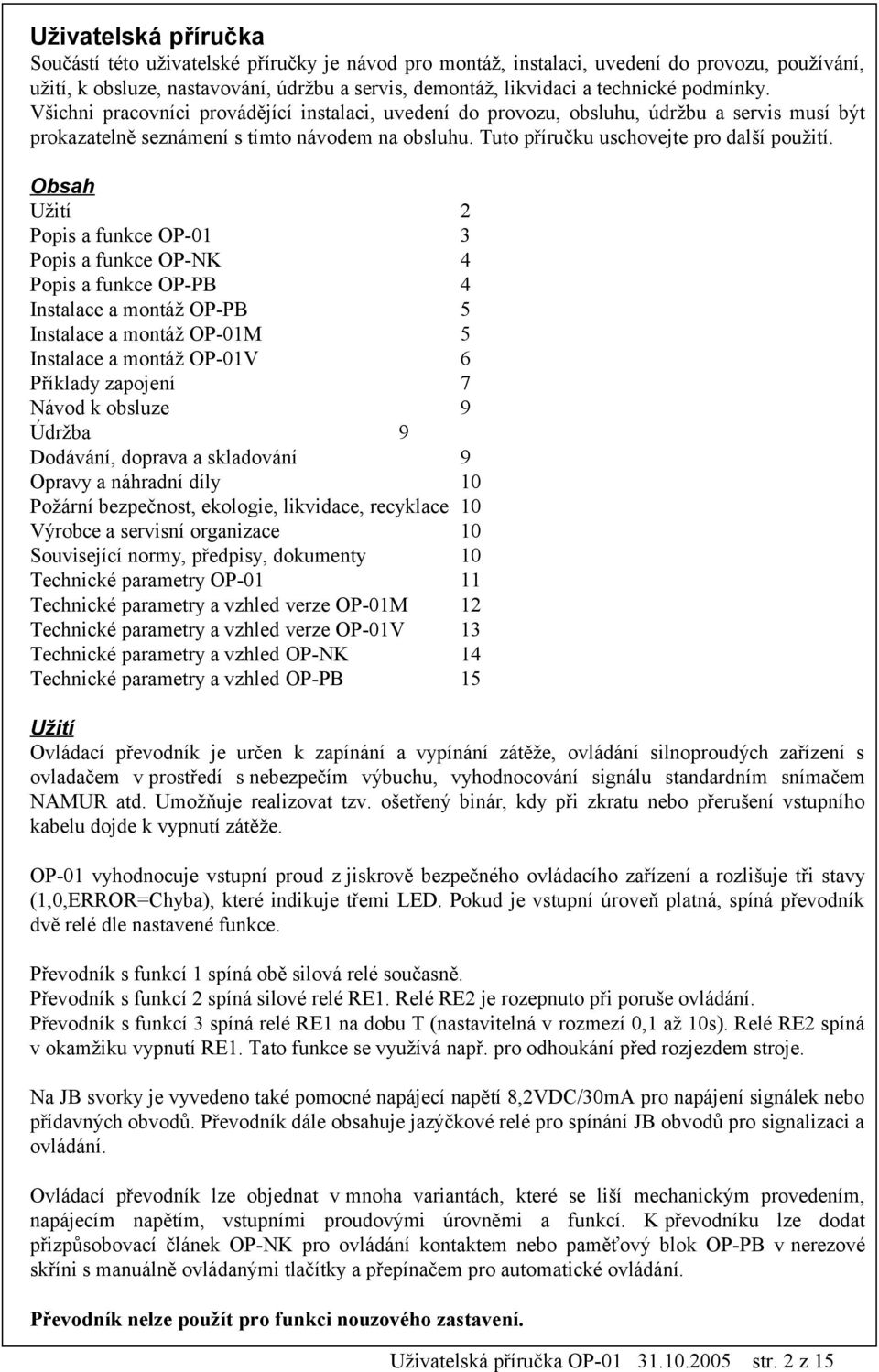

2 Uživatelská příručka Součástí této uživatelské příručky je návod pro montáž, instalaci, uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Tuto příručku uschovejte pro další použití. Obsah Užití 2 Popis a funkce OP- 3 Popis a funkce OP-NK 4 Popis a funkce OP-PB 4 Instalace a montáž OP-PB 5 Instalace a montáž OP-M 5 Instalace a montáž OP-V 6 Příklady zapojení 7 Návod k obsluze 9 Údržba 9 Dodávání, doprava a skladování 9 Opravy a náhradní díly Požární bezpečnost, ekologie, likvidace, recyklace Výrobce a servisní organizace Související normy, předpisy, dokumenty Technické parametry OP- Technické parametry a vzhled verze OP-M 2 Technické parametry a vzhled verze OP-V 3 Technické parametry a vzhled OP-NK 4 Technické parametry a vzhled OP-PB 5 Užití Ovládací převodník je určen k zapínání a vypínání zátěže, ovládání silnoproudých zařízení s ovladačem v prostředí s nebezpečím výbuchu, vyhodnocování signálu standardním snímačem NAMUR atd. Umožňuje realizovat tzv. ošetřený binár, kdy při zkratu nebo přerušení vstupního kabelu dojde k vypnutí zátěže. OP- vyhodnocuje vstupní proud z jiskrově bezpečného ovládacího zařízení a rozlišuje tři stavy (,,OR=Chyba), které indikuje třemi LED. Pokud je vstupní úroveň platná, spíná převodník dvě relé dle nastavené funkce. Převodník s funkcí spíná obě silová relé současně. Převodník s funkcí 2 spíná silové relé RE. Relé je rozepnuto při poruše ovládání. Převodník s funkcí 3 spíná relé RE na dobu T (nastavitelná v rozmezí, až s). Relé spíná v okamžiku vypnutí RE. Tato funkce se využívá např. pro odhoukání před rozjezdem stroje. Na JB svorky je vyvedeno také pomocné napájecí napětí 8,2VDC/3mA pro napájení signálek nebo přídavných obvodů. Převodník dále obsahuje jazýčkové relé pro spínání JB obvodů pro signalizaci a ovládání. Ovládací převodník lze objednat v mnoha variantách, které se liší mechanickým provedením, napájecím napětím, vstupními proudovými úrovněmi a funkcí. K převodníku lze dodat přizpůsobovací článek OP-NK pro ovládání kontaktem nebo paměťový blok OP-PB v nerezové skříni s manuálně ovládanými tlačítky a přepínačem pro automatické ovládání. Převodník nelze použít pro funkci nouzového zastavení. Uživatelská příručka OP str. 2 z 5

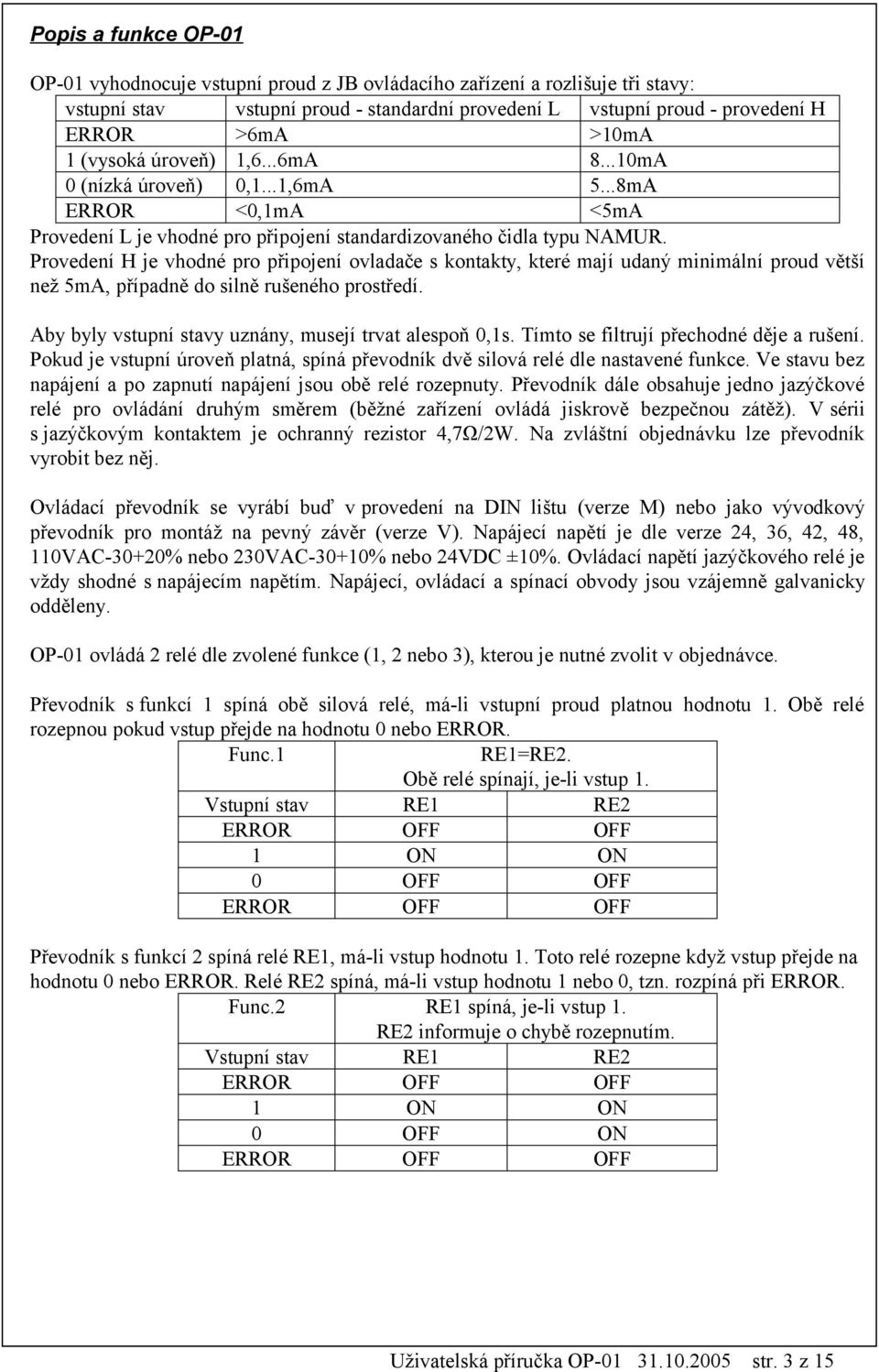

3 Popis a funkce OP- OP- vyhodnocuje vstupní proud z JB ovládacího zařízení a rozlišuje tři stavy: vstupní stav vstupní proud - standardní provedení L vstupní proud - provedení H OR >6mA >ma (vysoká úroveň),6...6ma 8...mA (nízká úroveň),...,6ma 5...8mA OR <,ma <5mA Provedení L je vhodné pro připojení standardizovaného čidla typu NAMUR. Provedení H je vhodné pro připojení ovladače s kontakty, které mají udaný minimální proud větší než 5mA, případně do silně rušeného prostředí. Aby byly vstupní stavy uznány, musejí trvat alespoň,s. Tímto se filtrují přechodné děje a rušení. Pokud je vstupní úroveň platná, spíná převodník dvě silová relé dle nastavené funkce. Ve stavu bez napájení a po zapnutí napájení jsou obě relé rozepnuty. Převodník dále obsahuje jedno jazýčkové relé pro ovládání druhým směrem (běžné zařízení ovládá jiskrově bezpečnou zátěž). V sérii s jazýčkovým kontaktem je ochranný rezistor 4,7Ω/2W. Na zvláštní objednávku lze převodník vyrobit bez něj. Ovládací převodník se vyrábí buď v provedení na DIN lištu (verze M) nebo jako vývodkový převodník pro montáž na pevný závěr (verze V). Napájecí napětí je dle verze 24, 36, 42, 48, VAC-3+2% nebo 23VAC-3+% nebo 24VDC ±%. Ovládací napětí jazýčkového relé je vždy shodné s napájecím napětím. Napájecí, ovládací a spínací obvody jsou vzájemně galvanicky odděleny. OP- ovládá 2 relé dle zvolené funkce (, 2 nebo 3), kterou je nutné zvolit v objednávce. Převodník s funkcí spíná obě silová relé, má-li vstupní proud platnou hodnotu. Obě relé rozepnou pokud vstup přejde na hodnotu nebo OR. Func. RE=. Obě relé spínají, je-li vstup. Vstupní stav RE OR OFF OFF OFF OFF OR OFF OFF Převodník s funkcí 2 spíná relé RE, má-li vstup hodnotu. Toto relé rozepne když vstup přejde na hodnotu nebo OR. Relé spíná, má-li vstup hodnotu nebo, tzn. rozpíná při OR. Func.2 RE spíná, je-li vstup. informuje o chybě rozepnutím. Vstupní stav RE OR OFF OFF OFF OR OFF OFF Uživatelská příručka OP str. 3 z 5

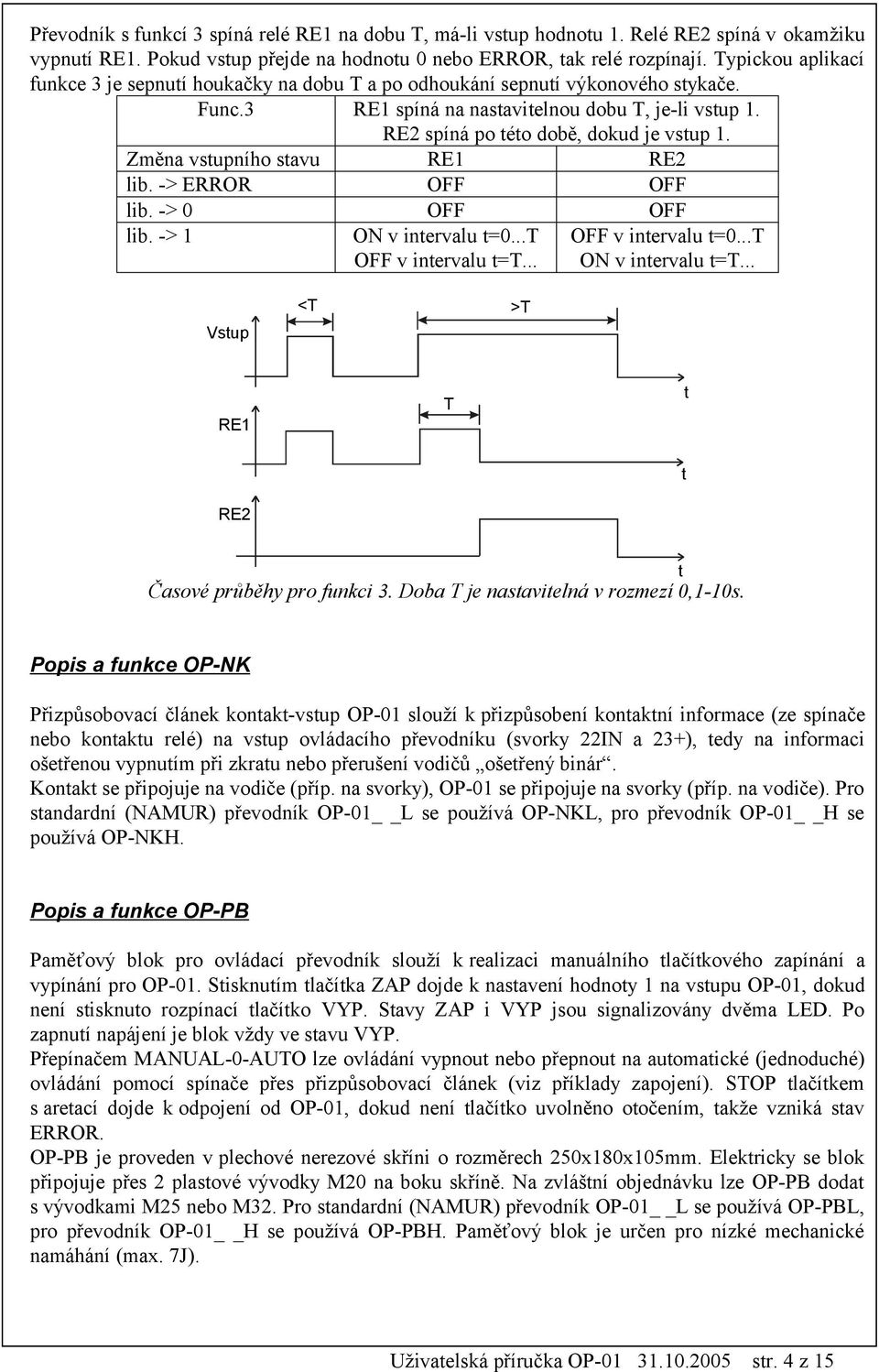

4 Převodník s funkcí 3 spíná relé RE na dobu T, má-li vstup hodnotu. Relé spíná v okamžiku vypnutí RE. Pokud vstup přejde na hodnotu nebo OR, tak relé rozpínají. Typickou aplikací funkce 3 je sepnutí houkačky na dobu T a po odhoukání sepnutí výkonového stykače. Func.3 RE spíná na nastavitelnou dobu T, je-li vstup. spíná po této době, dokud je vstup. Změna vstupního stavu RE lib. -> OR OFF OFF lib. -> OFF OFF lib. -> v intervalu t=...t OFF v intervalu t=t... OFF v intervalu t=...t v intervalu t=t... Vstup <T >T RE T t t t Časové průběhy pro funkci 3. Doba T je nastavitelná v rozmezí,-s. Popis a funkce OP-NK Přizpůsobovací článek kontakt-vstup OP- slouží k přizpůsobení kontaktní informace (ze spínače nebo kontaktu relé) na vstup ovládacího převodníku (svorky 22IN a ), tedy na informaci ošetřenou vypnutím při zkratu nebo přerušení vodičů ošetřený binár. Kontakt se připojuje na vodiče (příp. na svorky), OP- se připojuje na svorky (příp. na vodiče). Pro standardní (NAMUR) převodník OP- L se používá OP-NKL, pro převodník OP- H se používá OP-NKH. Popis a funkce OP-PB Paměťový blok pro ovládací převodník slouží k realizaci manuálního tlačítkového zapínání a vypínání pro OP-. Stisknutím tlačítka ZAP dojde k nastavení hodnoty na vstupu OP-, dokud není stisknuto rozpínací tlačítko VYP. Stavy ZAP i VYP jsou signalizovány dvěma LED. Po zapnutí napájení je blok vždy ve stavu VYP. Přepínačem MANUAL--AUTO lze ovládání vypnout nebo přepnout na automatické (jednoduché) ovládání pomocí spínače přes přizpůsobovací článek (viz příklady zapojení). STOP tlačítkem s aretací dojde k odpojení od OP-, dokud není tlačítko uvolněno otočením, takže vzniká stav OR. OP-PB je proveden v plechové nerezové skříni o rozměrech 25x8x5mm. Elektricky se blok připojuje přes 2 plastové vývodky M2 na boku skříně. Na zvláštní objednávku lze OP-PB dodat s vývodkami M25 nebo M32. Pro standardní (NAMUR) převodník OP- L se používá OP-PBL, pro převodník OP- H se používá OP-PBH. Paměťový blok je určen pro nízké mechanické namáhání (max. 7J). Uživatelská příručka OP str. 4 z 5

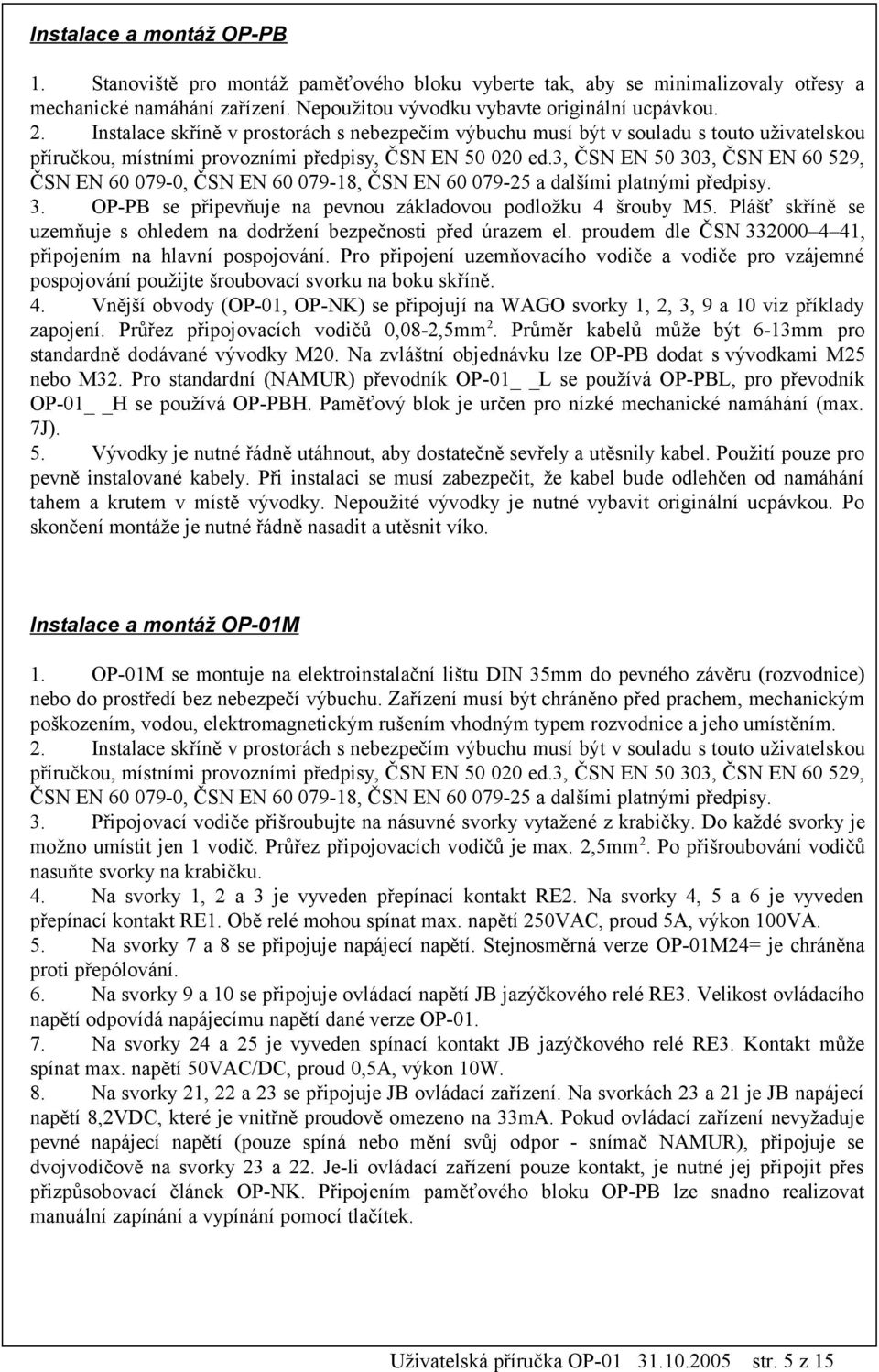

5 Instalace a montáž OP-PB. Stanoviště pro montáž paměťového bloku vyberte tak, aby se minimalizovaly otřesy a mechanické namáhání zařízení. Nepoužitou vývodku vybavte originální ucpávkou. 2. Instalace skříně v prostorách s nebezpečím výbuchu musí být v souladu s touto uživatelskou příručkou, místními provozními předpisy, ČSN EN 5 2 ed.3, ČSN EN 5 33, ČSN EN 6 529, ČSN EN 6 7, ČSN EN 6 78, ČSN EN a dalšími platnými předpisy. 3. OP-PB se připevňuje na pevnou základovou podložku 4 šrouby M5. Plášť skříně se uzemňuje s ohledem na dodržení bezpečnosti před úrazem el. proudem dle ČSN , připojením na hlavní pospojování. Pro připojení uzemňovacího vodiče a vodiče pro vzájemné pospojování použijte šroubovací svorku na boku skříně. 4. Vnější obvody (OP-, OP-NK) se připojují na WAGO svorky, 2, 3, 9 a viz příklady zapojení. Průřez připojovacích vodičů,8-2,5mm 2. Průměr kabelů může být 6-3mm pro standardně dodávané vývodky M2. Na zvláštní objednávku lze OP-PB dodat s vývodkami M25 nebo M32. Pro standardní (NAMUR) převodník OP- L se používá OP-PBL, pro převodník OP- H se používá OP-PBH. Paměťový blok je určen pro nízké mechanické namáhání (max. 7J). 5. Vývodky je nutné řádně utáhnout, aby dostatečně sevřely a utěsnily kabel. Použití pouze pro pevně instalované kabely. Při instalaci se musí zabezpečit, že kabel bude odlehčen od namáhání tahem a krutem v místě vývodky. Nepoužité vývodky je nutné vybavit originální ucpávkou. Po skončení montáže je nutné řádně nasadit a utěsnit víko. Instalace a montáž OP-M. OP-M se montuje na elektroinstalační lištu DIN 35mm do pevného závěru (rozvodnice) nebo do prostředí bez nebezpečí výbuchu. Zařízení musí být chráněno před prachem, mechanickým poškozením, vodou, elektromagnetickým rušením vhodným typem rozvodnice a jeho umístěním. 2. Instalace skříně v prostorách s nebezpečím výbuchu musí být v souladu s touto uživatelskou příručkou, místními provozními předpisy, ČSN EN 5 2 ed.3, ČSN EN 5 33, ČSN EN 6 529, ČSN EN 6 7, ČSN EN 6 78, ČSN EN a dalšími platnými předpisy. 3. Připojovací vodiče přišroubujte na násuvné svorky vytažené z krabičky. Do každé svorky je možno umístit jen vodič. Průřez připojovacích vodičů je max. 2,5mm 2. Po přišroubování vodičů nasuňte svorky na krabičku. 4. Na svorky, 2 a 3 je vyveden přepínací kontakt. Na svorky 4, 5 a 6 je vyveden přepínací kontakt RE. Obě relé mohou spínat max. napětí 25VAC, proud 5A, výkon VA. 5. Na svorky 7 a 8 se připojuje napájecí napětí. Stejnosměrná verze OP-M24= je chráněna proti přepólování. 6. Na svorky 9 a se připojuje ovládací napětí JB jazýčkového relé RE3. Velikost ovládacího napětí odpovídá napájecímu napětí dané verze OP-. 7. Na svorky 24 a 25 je vyveden spínací kontakt JB jazýčkového relé RE3. Kontakt může spínat max. napětí 5VAC/DC, proud,5a, výkon W. 8. Na svorky 2, 22 a 23 se připojuje JB ovládací zařízení. Na svorkách 23 a 2 je JB napájecí napětí 8,2VDC, které je vnitřně proudově omezeno na 33mA. Pokud ovládací zařízení nevyžaduje pevné napájecí napětí (pouze spíná nebo mění svůj odpor - snímač NAMUR), připojuje se dvojvodičově na svorky 23 a 22. Je-li ovládací zařízení pouze kontakt, je nutné jej připojit přes přizpůsobovací článek OP-NK. Připojením paměťového bloku OP-PB lze snadno realizovat manuální zapínání a vypínání pomocí tlačítek. Uživatelská příručka OP str. 5 z 5

6 Instalace a montáž OP-V. Vývodový převodník se upevňuje pomocí 2 šroubů na místo vývodky (PNV48, NV48) na skříně důlních elektrických přístrojů pomocí redukce NV48RP. Kabel převodníku musí být řádně utěsněn ve stěně skříně, podrobné pokyny naleznete v Návodu k obsluze NV48RP. 2. Instalace skříně v prostorách s nebezpečím výbuchu musí být v souladu s touto uživatelskou příručkou, místními provozními předpisy, ČSN EN 5 2 ed.3, ČSN EN 5 33, ČSN EN 6 529, ČSN EN 6 7, ČSN EN 6 78, ČSN EN a dalšími platnými předpisy. 3. Výkonová část se elektricky připojuje kabelem na svorkovnici v důlní skříni. Jednotlivé vodiče jsou číslovány, aby nedošlo k jejich záměně. Číslování je vytištěno přímo na vodičích. Jiskrově bezpečná část a případně zátěž výkonového relé RE se připojuje přes plastové vývodky na šroubové svorky pod víkem převodníku. 4. Žlutozelený vodič je nutné připojit na uzemňovací svorku v důlní skříni s ohledem na dodržení ochrany před úrazem el. proudem dle ČSN EN Pro připojení dalších uzemňovacích vodičů a vodičů pro vzájemné pospojování použijte svorky na spodku a uvnitř převodníku. 5. Na vodiče 7 a 8 se připojuje napájecí napětí. Stejnosměrná verze OP-V24= je chráněna proti přepólování. 6. Na vodiče 9 a se připojuje ovládací napětí JB jazýčkového relé RE3. Velikost ovládacího napětí odpovídá napájecímu napětí dané verze OP-. 7. Na vodiče, 2 a 3 je vyveden přepínací kontakt. Na vodiče 4, 5 a 6 je vyveden přepínací kontakt RE, paralelně je vyveden na šroubové svorky 4, 5 a 6. Obě relé mohou spínat max. napětí 25VAC, proud 5A, výkon VA. 8. Na šroubové svorky 24 a 25 je vyveden spínací kontakt JB jazýčkového relé RE3. Kontakt může spínat max. napětí 5VAC/DC, proud,5a, výkon W. 9. Na svorky 2, 22 a 23 se připojuje JB ovládací zařízení. Na svorkách 23 a 2 je JB napájecí napětí 8,2VDC, které je vnitřně proudově omezeno na 33mA. Pokud ovládací zařízení nevyžaduje pevné napájecí napětí (pouze spíná nebo mění svůj odpor - snímač NAMUR), připojuje se dvojvodičově na svorky 23 a 22. Je-li ovládací zařízení pouze kontakt, je nutné jej připojit přes přizpůsobovací článek OP-NK. Připojením paměťového bloku OP-PB lze snadno realizovat manuální zapínání a vypínání pomocí tlačítek.. Prostor pod víkem a ochrana před nebezpečím výbuchu tohoto prostoru je v provedení EEx e dle ČSN EN Jsou zde jiskrově bezpečné svorky pro ovládání a silové svorky od relé RE (spínání houkačky). Při montáži je nutné dodržet krytí IP54 a povrchové a vzdušné vzdálenosti 5mm dle ČSN EN 5 2 ed.3 mezi svorkami 2,22,23,24,25 a svorkami 4,5,6 a dalšími živými částmi.. Všechny vodiče musí být řádně uchyceny ve svorkách, do každé svorky je možno umístit jen vodič. Žádné vodiče, a to ani bez napětí nesmí být volně v připojovacím prostoru. Průřez připojovacích vodičů je max. 4mm 2. Průměr kabelů může být 6-3mm pro standardně dodávané vývodky M2. 2. Vývodky je nutné řádně utáhnout, aby dostatečně sevřely a utěsnily kabel. Použití pouze pro pevně instalované kabely. Při instalaci se musí zabezpečit, že kabel bude odlehčen od namáhání tahem a krutem v místě vývodky. Nepoužité vývodky je nutné vybavit originální ucpávkou. Po skončení montáže je nutné řádně nasadit a utěsnit víko. Uživatelská příručka OP str. 6 z 5

7 Příklady zapojení ISIM-2 OS-ia-3 OP-NKL 2-22IN 2 +8,2V 3mA RE3 Func.3 RE = NO 7N 8L + HOUK-e23 N L 23VAC Příklad zapojení s funkcí 3. Po zapnutí spínače v ovladači OS-ia-3 je sepnuta houkačka (např. HOUK-e23) na dobu T a po odhoukání je sepnut motor přes výkonový stykač. Výkonová strana přes jazýčkové relé informuje JB signálku o chodu stroje. M OS-ia- OP-NKL 2-22IN 2 +8,2V 3mA RE3 Func.3 RE = NO 7N 8L + HOUK-e23 N L 23VAC Příklad zapojení s funkcí 3. Po stisknutí tlačítka v ovladači OS-ia- je sepnuta houkačka (např. HOUK-e23) na dobu T a po odhoukání je sepnut motor přes výkonový stykač. Přes pomocný kontakt stykače je sepnuto jazýčkové relé, které vytvoří samopřídrž. M ZAP tlačítko VYP tlačítko OP-PBL AUTOCHOD ovládací spínač NAPÁJENÍ ZAP VYP OP-NKL 2 3 STOP tlačítko s aretací, uvolnění otočením MANUAL--AUTO IN 2 +8,2V 3mA OP- RE3 Func.3 RE = NO 7N 8L + HOUK-e23 N 23VAC Příklad zapojení s funkcí 3 a paměťovým blokem OP-PB. Po sepnutí spínače AUTOCHOD nadřazenou automatikou je přes ovládací převodník sepnuta houkačka (např. HOUK-e23) na dobu T a po odhoukání je sepnut motor přes výkonový stykač. Přepínačem MANUAL--AUTO je možné přepnout ovládání na manuální s tlačítky ZAP a VYP. Tlačítko STOP odpojuje všechny tři vodiče od OP-, takže vzniká stav OR. L M Uživatelská příručka OP str. 7 z 5

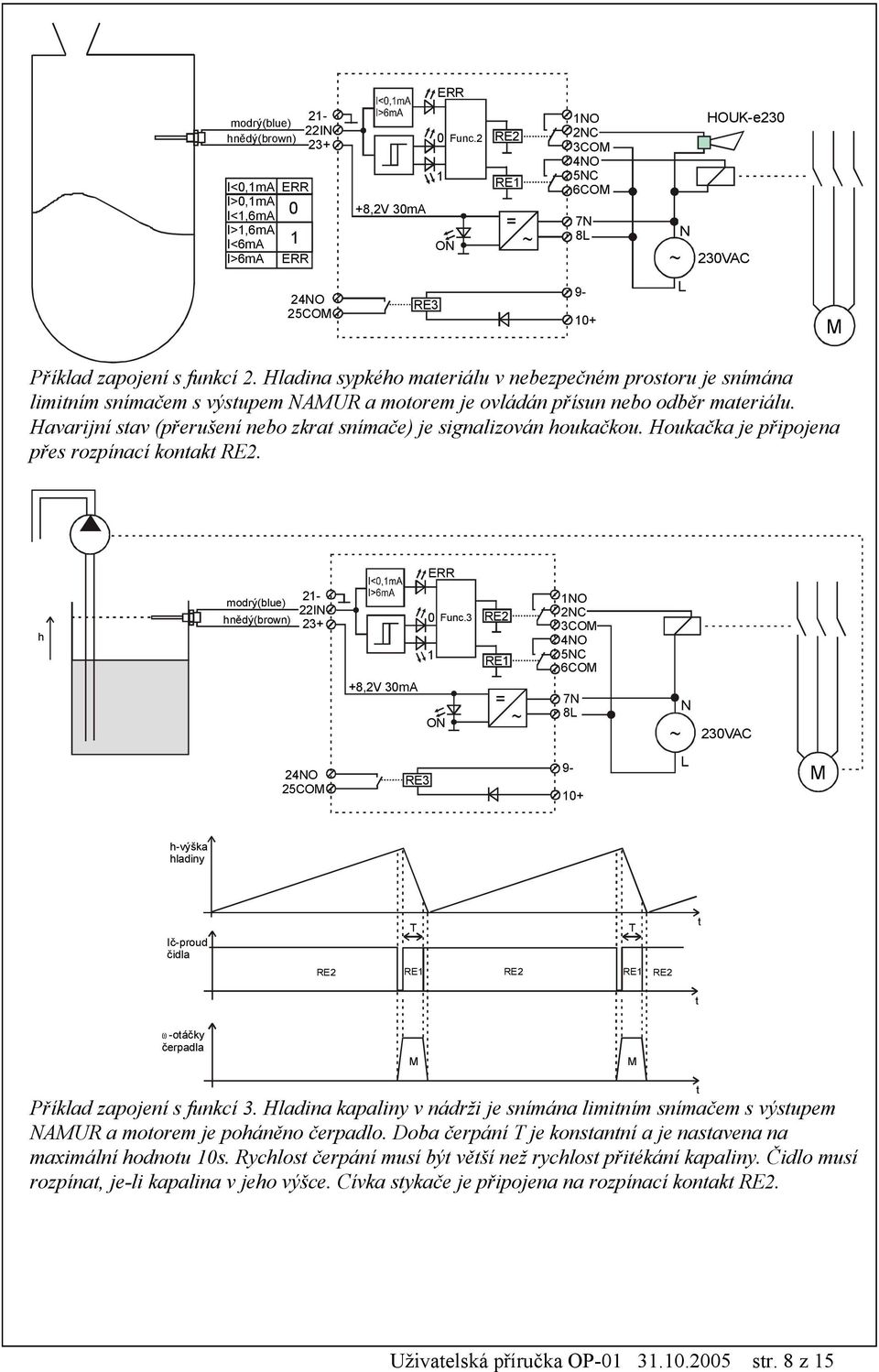

8 modrý(blue) hnědý(brown) I<,mA I>,mA I<,6mA I>,6mA I<6mA I>6mA 2-22IN +8,2V 3mA Func.2 RE = NO 7N 8L HOUK-e23 N 23VAC 2 RE3 + L M Příklad zapojení s funkcí 2. Hladina sypkého materiálu v nebezpečném prostoru je snímána limitním snímačem s výstupem NAMUR a motorem je ovládán přísun nebo odběr materiálu. Havarijní stav (přerušení nebo zkrat snímače) je signalizován houkačkou. Houkačka je připojena přes rozpínací kontakt. h modrý(blue) hnědý(brown) 2-22IN +8,2V 3mA Func.3 RE = NO 7N 8L N 23VAC 2 RE3 + L M h-výška hladiny Ič-proud čidla T T RE RE t t ω -otáčky čerpadla M M Příklad zapojení s funkcí 3. Hladina kapaliny v nádrži je snímána limitním snímačem s výstupem NAMUR a motorem je poháněno čerpadlo. Doba čerpání T je konstantní a je nastavena na maximální hodnotu s. Rychlost čerpání musí být větší než rychlost přitékání kapaliny. Čidlo musí rozpínat, je-li kapalina v jeho výšce. Cívka stykače je připojena na rozpínací kontakt. t Uživatelská příručka OP str. 8 z 5

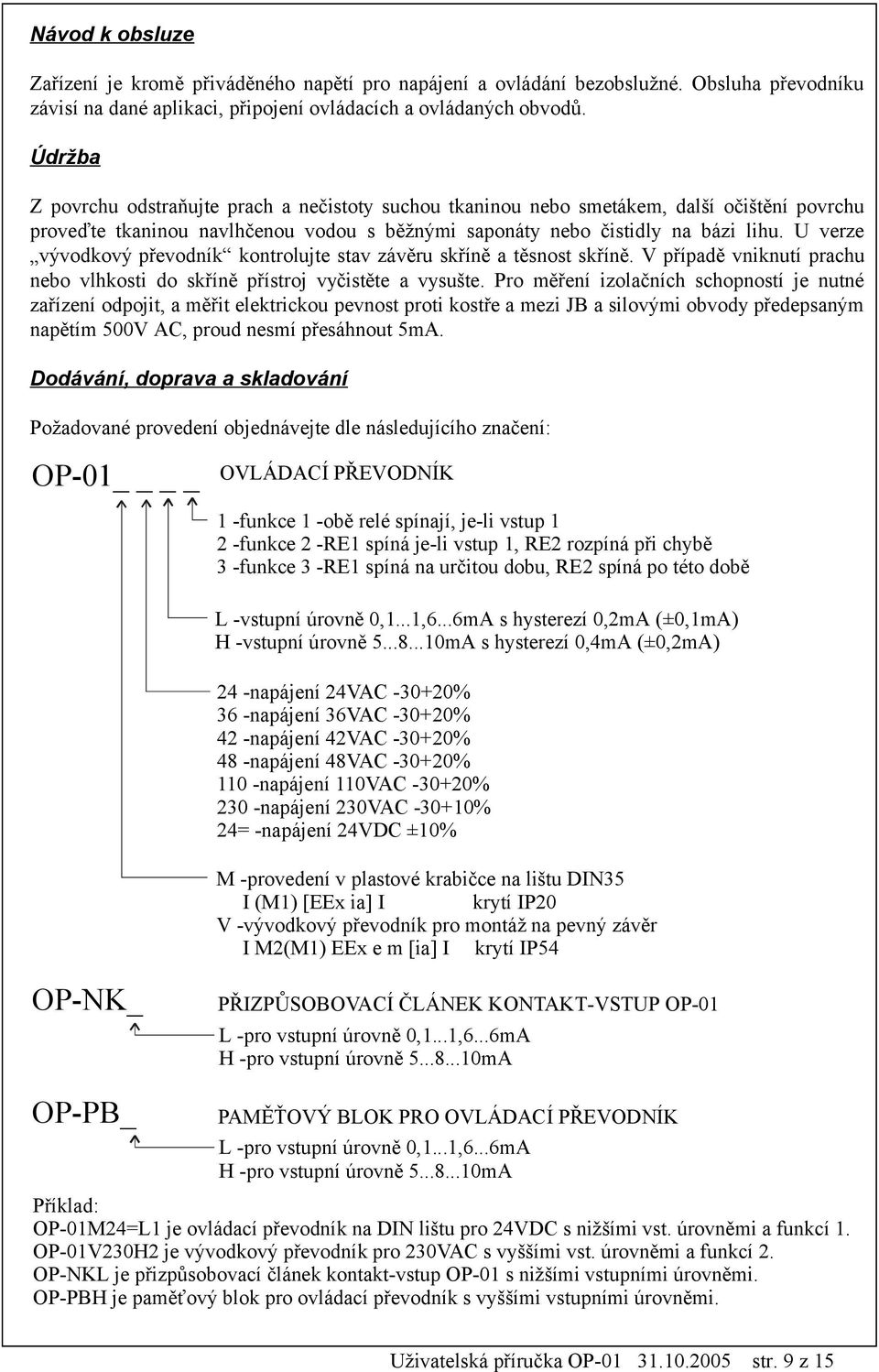

9 Návod k obsluze Zařízení je kromě přiváděného napětí pro napájení a ovládání bezobslužné. Obsluha převodníku závisí na dané aplikaci, připojení ovládacích a ovládaných obvodů. Údržba Z povrchu odstraňujte prach a nečistoty suchou tkaninou nebo smetákem, další očištění povrchu proveďte tkaninou navlhčenou vodou s běžnými saponáty nebo čistidly na bázi lihu. U verze vývodkový převodník kontrolujte stav závěru skříně a těsnost skříně. V případě vniknutí prachu nebo vlhkosti do skříně přístroj vyčistěte a vysušte. Pro měření izolačních schopností je nutné zařízení odpojit, a měřit elektrickou pevnost proti kostře a mezi JB a silovými obvody předepsaným napětím 5V AC, proud nesmí přesáhnout 5mA. Dodávání, doprava a skladování Požadované provedení objednávejte dle následujícího značení: OP- OVLÁDACÍ PŘEVODNÍK -funkce -obě relé spínají, je-li vstup 2 -funkce 2 -RE spíná je-li vstup, rozpíná při chybě 3 -funkce 3 -RE spíná na určitou dobu, spíná po této době L -vstupní úrovně,...,6...6ma s hysterezí,2ma (±,ma) H -vstupní úrovně mA s hysterezí,4ma ( ±,2mA) 24 -napájení 24VAC -3+2% 36 -napájení 36VAC -3+2% 42 -napájení 42VAC -3+2% 48 -napájení 48VAC -3+2% -napájení VAC -3+2% 23 -napájení 23VAC -3+% 24= -napájení 24VDC ±% M -provedení v plastové krabičce na lištu DIN35 I (M) [EEx ia] I krytí IP2 V -vývodkový převodník pro montáž na pevný závěr I M2(M) EEx e m [ia] I krytí IP54 OP-NK_ PŘIZPŮSOBOVACÍ ČLÁNEK KTAKT-VSTUP OP- L -pro vstupní úrovně,...,6...6ma H -pro vstupní úrovně mA OP-PB_ PAMĚŤOVÝ BLOK PRO OVLÁDACÍ PŘEVODNÍK L -pro vstupní úrovně,...,6...6ma H -pro vstupní úrovně mA Příklad: OP-M24=L je ovládací převodník na DIN lištu pro 24VDC s nižšími vst. úrovněmi a funkcí. OP-V23H2 je vývodkový převodník pro 23VAC s vyššími vst. úrovněmi a funkcí 2. OP-NKL je přizpůsobovací článek kontakt-vstup OP- s nižšími vstupními úrovněmi. OP-PBH je paměťový blok pro ovládací převodník s vyššími vstupními úrovněmi. Uživatelská příručka OP str. 9 z 5

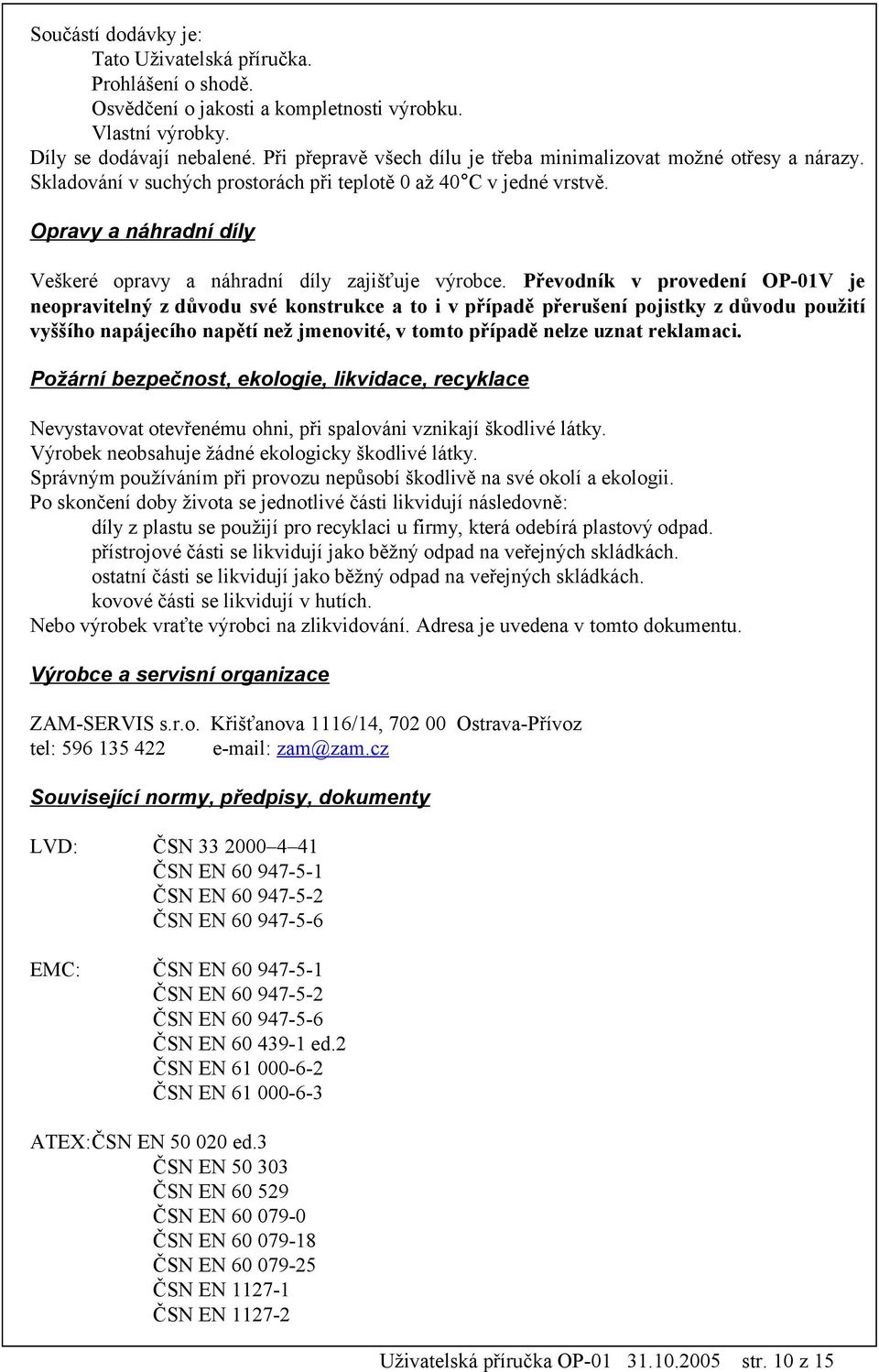

10 Součástí dodávky je: Tato Uživatelská příručka. Prohlášení o shodě. Osvědčení o jakosti a kompletnosti výrobku. Vlastní výrobky. Díly se dodávají nebalené. Při přepravě všech dílu je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých prostorách při teplotě až 4 C v jedné vrstvě. Opravy a náhradní díly Veškeré opravy a náhradní díly zajišťuje výrobce. Převodník v provedení OP-V je neopravitelný z důvodu své konstrukce a to i v případě přerušení pojistky z důvodu použití vyššího napájecího napětí než jmenovité, v tomto případě nelze uznat reklamaci. Požární bezpečnost, ekologie, likvidace, recyklace Nevystavovat otevřenému ohni, při spalováni vznikají škodlivé látky. Výrobek neobsahuje žádné ekologicky škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po skončení doby života se jednotlivé části likvidují následovně: díly z plastu se použijí pro recyklaci u firmy, která odebírá plastový odpad. přístrojové části se likvidují jako běžný odpad na veřejných skládkách. ostatní části se likvidují jako běžný odpad na veřejných skládkách. kovové části se likvidují v hutích. Nebo výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Výrobce a servisní organizace ZAM-SERVIS s.r.o. Křišťanova 6/4, 72 Ostrava-Přívoz tel: zam@zam.cz Související normy, předpisy, dokumenty LVD: ČSN ČSN EN ČSN EN ČSN EN EMC: ČSN EN ČSN EN ČSN EN ČSN EN 6 43 ed.2 ČSN EN ČSN EN ATEX:ČSN EN 5 2 ed.3 ČSN EN 5 33 ČSN EN ČSN EN 6 7 ČSN EN 6 78 ČSN EN ČSN EN 27- ČSN EN 27-2 Uživatelská příručka OP str. z 5

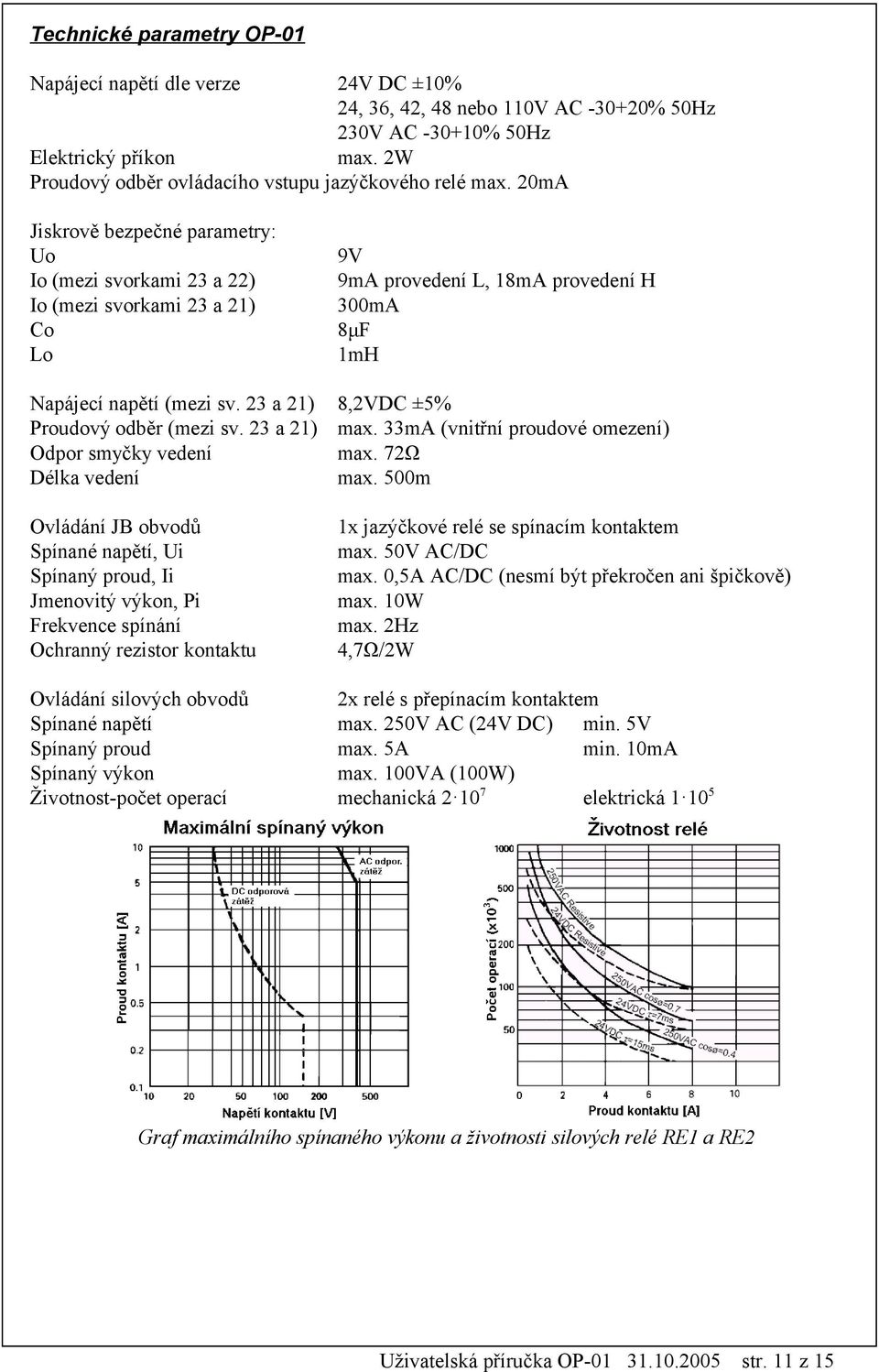

11 Technické parametry OP- Napájecí napětí dle verze 24V DC ±% 24, 36, 42, 48 nebo V AC -3+2% 5Hz 23V AC -3+% 5Hz Elektrický příkon max. 2W Proudový odběr ovládacího vstupu jazýčkového relé max. 2mA Jiskrově bezpečné parametry: Uo Io (mezi svorkami 23 a 22) Io (mezi svorkami 23 a 2) Co Lo 9V 9mA provedení L, 8mA provedení H 3mA 8μF mh Napájecí napětí (mezi sv. 23 a 2) 8,2VDC ±5% Proudový odběr (mezi sv. 23 a 2) max. 33mA (vnitřní proudové omezení) Odpor smyčky vedení max. 72Ω Délka vedení max. 5m Ovládání JB obvodů Spínané napětí, Ui Spínaný proud, Ii Jmenovitý výkon, Pi Frekvence spínání Ochranný rezistor kontaktu x jazýčkové relé se spínacím kontaktem max. 5V AC/DC max.,5a AC/DC (nesmí být překročen ani špičkově) max. W max. 2Hz 4,7Ω/2W Ovládání silových obvodů 2x relé s přepínacím kontaktem Spínané napětí max. 25V AC (24V DC) min. 5V Spínaný proud max. 5A min. ma Spínaný výkon max. VA (W) Životnost-počet operací mechanická 2 7 elektrická 5 Graf maximálního spínaného výkonu a životnosti silových relé RE a Uživatelská příručka OP str. z 5

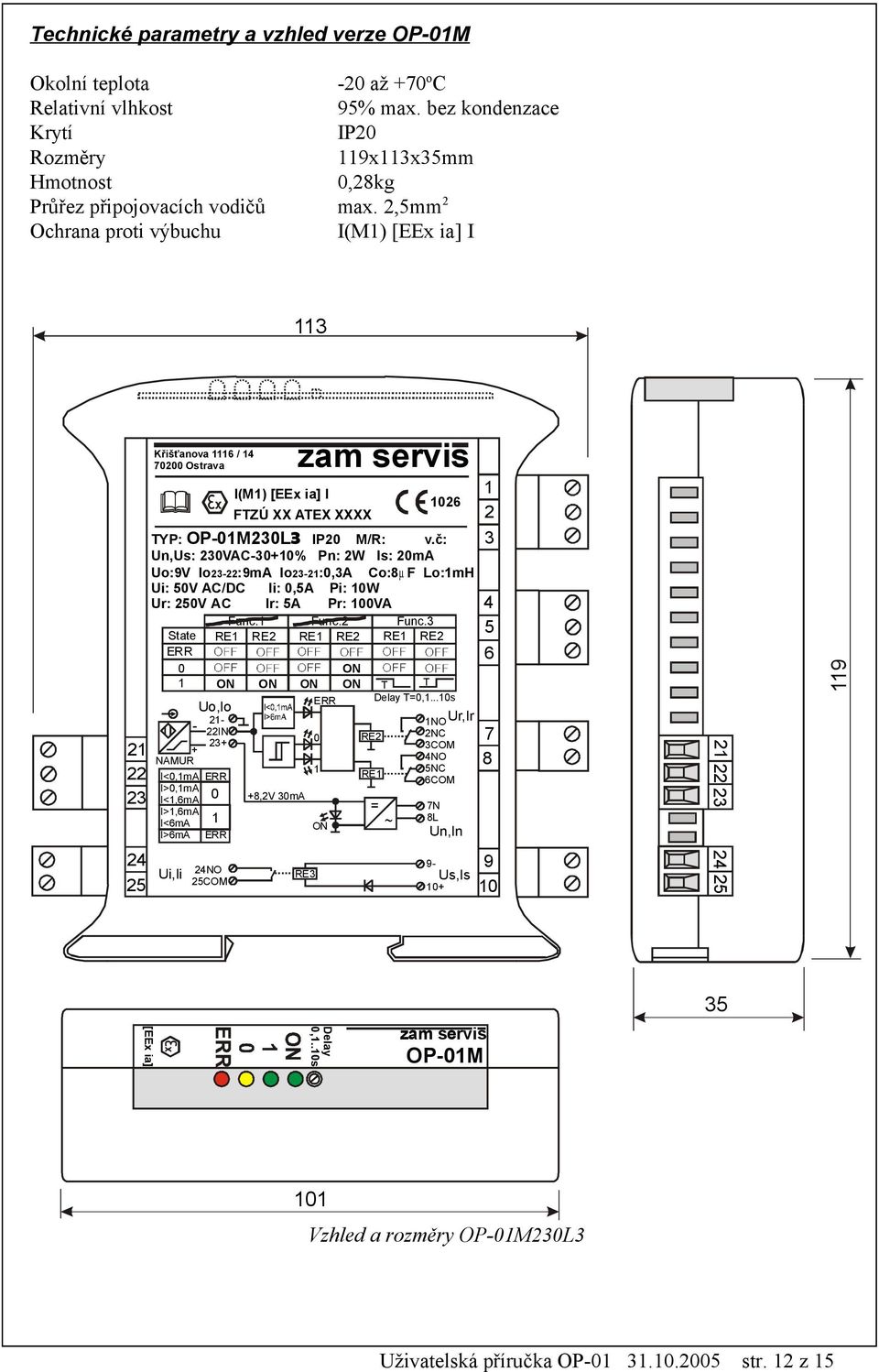

12 24 25 Technické parametry a vzhled verze OP-M Okolní teplota -2 až +7 o C Relativní vlhkost 95% max. bez kondenzace Krytí IP2 Rozměry 9x3x35mm Hmotnost,28kg Průřez připojovacích vodičů max. 2,5mm 2 Ochrana proti výbuchu I(M) [EEx ia] I Křišťanova 6 / 4 72 Ostrava TYP: IP2 M/R: v.č: Un,Us: 23VAC-3+% Pn: 2W Is: 2mA Uo:9V Io 23-22:9mA Io 23-2 :,3A Co:8µ F Lo:mH Ui: 5V AC/DC Ii:,5A Pi: W Ur: 25V AC Ir: 5A Pr: VA Func. Func.2 Func.3 RE RE RE State Uo,Io IN + NAMUR I<,mA I>,mA I<,6mA I>,6mA I<6mA I>6mA Ui,Ii 2 I(M) [EEx ia] I +8,2V 3mA zam servis FTZÚ XX ATEX XXXX OP-M23L3 RE3 T T Delay T=,...s RE = 26 NOUr,Ir 7N 8L Un,In Us,Is [EEx ia] Delay,..s zam servis OP-M 35 Vzhled a rozměry OP-M23L3 Uživatelská příručka OP str. 2 z 5

13 Technické parametry a vzhled verze OP-V Okolní teplota -2 až +7 o C Relativní vlhkost 95% max. bez kondenzace Krytí IP54 Rázová pevnost 2J Rozměry 23x6,5x8mm Hmotnost 2,5kg Průměr kabelů pro vývodky M2 6 až 3mm Průřez připojovacích vodičů max. 4mm 2 Délka kabelu mm Průřez kabelových vodičů,5mm 2 (vodiče jsou zakončeny lisovacími dutinkami) Ochrana proti výbuchu I M2(M) EEx e m [ia] I Uo,Io IN + NAMUR RE NOUr,Ir Ui,Ii 2 +8,2V 3mA RE3 = 7N(-) 8L(+) Un,In Us,Is + 6, NEOTVÍRAT JE-LI PŘÍTOMNÁ VÝBUŠNÁ ATMOSFÉRA IN Delay,...s NO 7N(-) 8L(+) + nevyužit Vzhled a rozměry OP-V23L3 2PE Uživatelská příručka OP str. 3 z 5

14 Technické parametry a vzhled OP-NK Okolní teplota -2 až +7 o C Relativní vlhkost 95% max. bez kondenzace Krytí IP Zařízení je určeno pro montáž do ovládacích skříní s krytím IP54 Rozměry 28,5x9xmm Hmotnost,2kg Průřez připojovacích vodičů max. 4mm 2 Ochrana proti výbuchu I M EEx ia I Jiskrově bezpečné parametry: Ui 7,5V 5 zam servis OP-NKL 9 28,5 Vzhled a rozměry OP-NKL Uživatelská příručka OP str. 4 z 5
