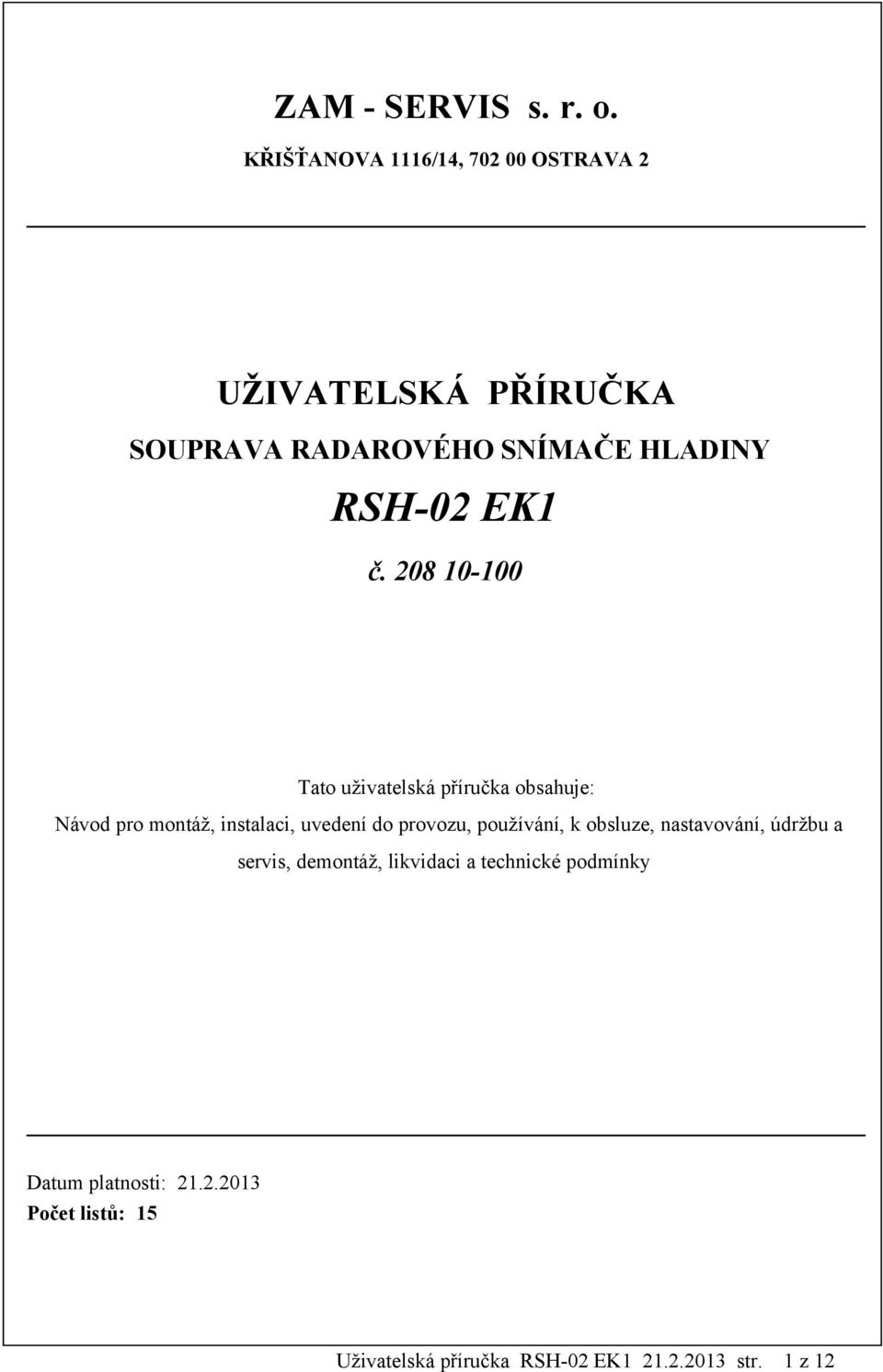

1 ZAM - SERVIS s. r. o. KŘIŠŤANOVA 1116/14, OSTRAVA 2 UŽIVATELSKÁ PŘÍRUČKA SOUPRAVA RADAROVÉHO SNÍMAČE HLADINY RSH-02 EK1 č Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci, uvedení do provozu, používání, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky Datum platnosti: Počet listů: 15 Uživatelská příručka RSH-02 EK str. 1 z 12

2 Uživatelská příručka Součástí této uživatelské příručky je návod pro montáž, instalaci, uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Tuto příručku uschovejte pro další použití. Obsah Užití 2 Popis a funkce 2 Instalace a montáž 6 Návod na obsluhu 6 Údržba 6 Opravy a náhradní díly 6 Dodávání, doprava a skladování 6 Požární bezpečnost, ekologie, likvidace, recyklace 7 Výrobce a servisní organizace 7 Související normy, předpisy, dokumenty 8 Technické parametry 8 Tabulka průměrů těsnicích kroužků a typu vývodek dle kabelu 9 Přílohy 9 Užití Souprava radarového snímače hladiny typu RSH-02 X je určena pro použití v podzemních i povrchových prostorech dolů se zvýšeným nebezpečím výbuchu metanu ve smyslu ČSN EN bod (dříve SNM 2) s možností dálkového přenosu naměřených dat. Souprava bezkontaktním způsobem měří hladinu sypkých materiálů (úroveň, hloubku, výšku ) v zásobnicích a nádobách. Popis a funkce Souprava radarového snímače hladiny typu RSH-02 X se skládá z radarové sondy VEGAPULS 68 typu PS68.TXKGD2HVMXX a vyhodnocovací elektroniky umístěné ve skříni SDE 1. Radarová sonda je v závitovém provedení s parabolickou anténou. Sondu je možno připojit na ofukový systém parabolické antény. Měřicí rozsah sondy je max do 70m. Výrobcem radarové sondy je společnost VEGA Grieshaber KG, Schiltach/ Germany. Výrobcem a prodejcem celé soupravy včetně přizpůsobení pro důlní prostředí je společnost ZAM-SERVIS s.r.o. Souprava radarového snímače se vyrábí ve 5-ti provedeních: RSH-02 - provedení s výstupem 2 x proudová smyčka 4-20mA, 4 x jiskrově bezpečná relé RSH-02 S - provedení s výstupem 2 x proudová smyčka 4-20mA, 4 x silová relé RSH-02 E - provedení s výstupem 2 x proudová smyčka 4-20mA a Ethernetovým výstupem s dálkovým přenosem dat DSL linkou, 4 x silová relé. RSH-02 EK1 - provedení s výstupem 1 x proudová smyčka 4-20mA, frekvence 5-15Hz, Ethernetový výstup s dálkovým přenosem dat DSL linkou a 4 x silová relé. RSH-02 R - provedení s výstupem 2 x proudová smyčka 4-20mA a telefonní linkou s dálkovým přenosem dat, 4 x silová relé. Nevýbušná skříň SDE 1 sestává z pevného závěru v provedení Ex d a svorkovnicové části v provedení Ex e. V pevném závěru nevýbušné skříně SDE1 je umístěna elektronika a pojistky pro napájecí část elektroniky. Uživatelská příručka RSH-02 EK str. 2 z 12

3 RSH-02 EK1: Elektronika sestává z modulů umístěných na DIN lištách. Modul vyhodnocovací a napájecí jednotky je uchycen samostatně v patici s úchytem na DIN lištu. Na první DIN liště jsou umístěny: Modul oddělovače analogových signálů, proudové zrcadlo smyčky 4-20mA, převodník proudové smyčky 4-20mA na frekvenci 5-15Hz a jiskrově bezpečný napájecí zdroj 12VDC pro převodník proudové smyčky 4-20mA na frekvenci 5-15Hz. Na druhé DIN liště jsou umístěny: Modul napájecího zdroje 24VDC, pojistky pro napájení modulů elektroniky a čtyři silová relé. Na samostatné DIN liště je umístěn modem pro dálkový přenos dat DSL linkou. Svorkovnicová část skříně, kde jsou umístěny svorky pro vstupy a výstupy je rozdělená na dvě části oddělené přepážkou. V první části svorkovnice (Ex ia) jsou vyvedeny jiskrově bezpečné obvody. Napájení radarové sondy přes proudovou smyčku 4-20mA, výstupní signál 4-20mA z oddělovače signálu a výstupní signál 5-15Hz. V druhé části svorkovnice (Ex e) je přivedeno napájecí napětí pro elektronické moduly a kontakty síťových relé. Svorkovnicová část je propojena s prostorem kde je umístěná elektronika třemi nevýbušnými průchodkami PD-D36. K připojení kabelů slouží šest kabelových vývodek. Radarová sonda je napojena na vstup vyhodnocovací a napájecí jednotky v provedení Ex ia. Jedná se o jiskrově bezpečnou proudovou smyčku 4-20 ma, která je zároveň výstupním signálem z radarové sondy. V hlavici radarové sondy je možno umístit nastavovací a zobrazovací modul PLICSCOM., pomocí něhož lze nastavit měřicí rozsah sondy a další parametry. Vše o radarové sondě je podrobně uvedeno v Návodu k obsluze VEGAPULS 68, který je součástí dodávky. Výstupem z modulu napájení a vyhodnocení signálu radarové sondy jsou 2 signály 4-20mA, čtyři výstupní relé a ethernetový signál. Tři relé je možno naprogramovat aby signalizovala sepnutím (rozepnutím) dosažení zvolené hladiny materiálu. Čtvrté relé signalizuje poruchový stav. Modul vyhodnocovací a napájecí jednotky radarové sondy slouží zároveň pro nastavení sondy, naprogramování relé a zobrazení údajů. Vše je podrobně uvedeno v návodu k obsluze VEGAMET 624. Ethernetový signál z modulu vyhodnocovací a napájecí jednotky je převeden v modemu na DSL linku pro dálkový přenos dat. Dalším výstupem je jiskrově bezpečná proudová smyčka 4-20mA a jiskrově bezpečný frekvenční výstup 5-15Hz odpovídající hodnotou proudové smyčce 4-20mA. I M2 Ex ia I Mb VEGAPULS 68 radarová sonda 4-20mA I M2 Ex d e[ia Ma] I Mb SDE 1 U2 VEGAMET 624 Ex Důl KA1 KA2 KA3 KA4 Relé Ovládací kontakty Povrch Ethernet (RS-232) U3 Modem Komunikační DSL linka U1 Oddělovač signálu 4-20mA Ex ia 4-20mA Ex ia Přenos informací ( PNS-04, DKD 2000) 430 Ω Převodník 5-15Hz Ex ia Z1 Z2 Ex ib Zdroj 24V DC Zdroj 12V DC Napájení Un V AC/DC Obr.1 Blokové schéma propojení snímače hladiny RSH-02 EK1 Uživatelská příručka RSH-02 EK str. 3 z 12

4 Instalace a montáž Nevýbušná skříň SDE 1 s vyhodnocovací elektronikou se připevní na vhodnou konstrukci nebo zeď pomocí čtyřech šroubů M 8. Patky pro upevnění jsou přivařeny na zadní stěně skříně. Kabely ve vývodkách nesmějí být mechanicky namáhány a musejí být řádně upevněny. Nevyužitá volná vývodka musí být zaslepena originální ucpávkou. Šrouby na víku skříně nutno po dokončení montáže dotáhnout předepsaným momentem 7 9 Nm. Šrouby na víku svorkovnicového prostoru předepsaným momentem 4,5Nm. Vodiče do WAGO svorek před zapojením zbavíme izolace v délce cca 8 mm. U stíněných kabelů dbáme doporučení výrobce. Kabely musí být řádně uchyceny, tak aby v místě zaústění do vývodek nedocházelo k mechanickému namáhaní kabelu na krut a tah. Radarová sonda VEGAPULS 68 se umisťuje na strop zásobníku do místa, které určí firma ZAM- SERVIS s.r.o. Sonda je pevně uchycena ke vhodné konstrukci pomocí montážního držáku. Musí být zajištěno dost místa pro montáž a demontáž parabolické antény. Propojení sondy VEGAPULS 68 a nevýbušné skříně SDE 1 s vyhodnocovací elektronikou je provedeno vhodným dvoužilovým kabelem. Seřízení a nastavení radarového hladinoměru VEGAPULS 68 provádí firma ZAM- SERVIS s.r.o.. Uživatelská příručka RSH-02 EK str. 4 z 12

5 U2 - U2 - F1 U2 - F PE / L1 / L2/N - W1 Napájení KA4-12 KA4-14 KA4-11 KA3-12 KA3-14 KA3-11 KA2-12 KA2-14 KA2-11 KA1-12 KA1-14 KA1-11 U5-2 U5-1 NC NO COM NC NO COM NC NO COM NC NO COM Ex e relé relé relé relé p.por. relé 3 relé p.por. relé 3 relé relé relé relé 2 7 relé relé relé 1 8 relé DSL 3 7 relé DSL relé relé W4 W6 Relé KA1-4 DSL linka U3 -SU3-1 U3 -SU3-2 U1-1 U1-2 U2-1 U2-2 Ex ia mA 5-15Hz mA 5-15Hz mA mA mA mA W5 W3 W2 Výstup 5-15Hz Výstup 4-20mA VEGAPULS 68 Obr.2 Svorkovnice X1 RSH-02 EK1 VEGAPULS mA - 20mA Obr.3 Svorkovnice VEGAPULS 68 Uživatelská příručka RSH-02 EK str. 5 z 12

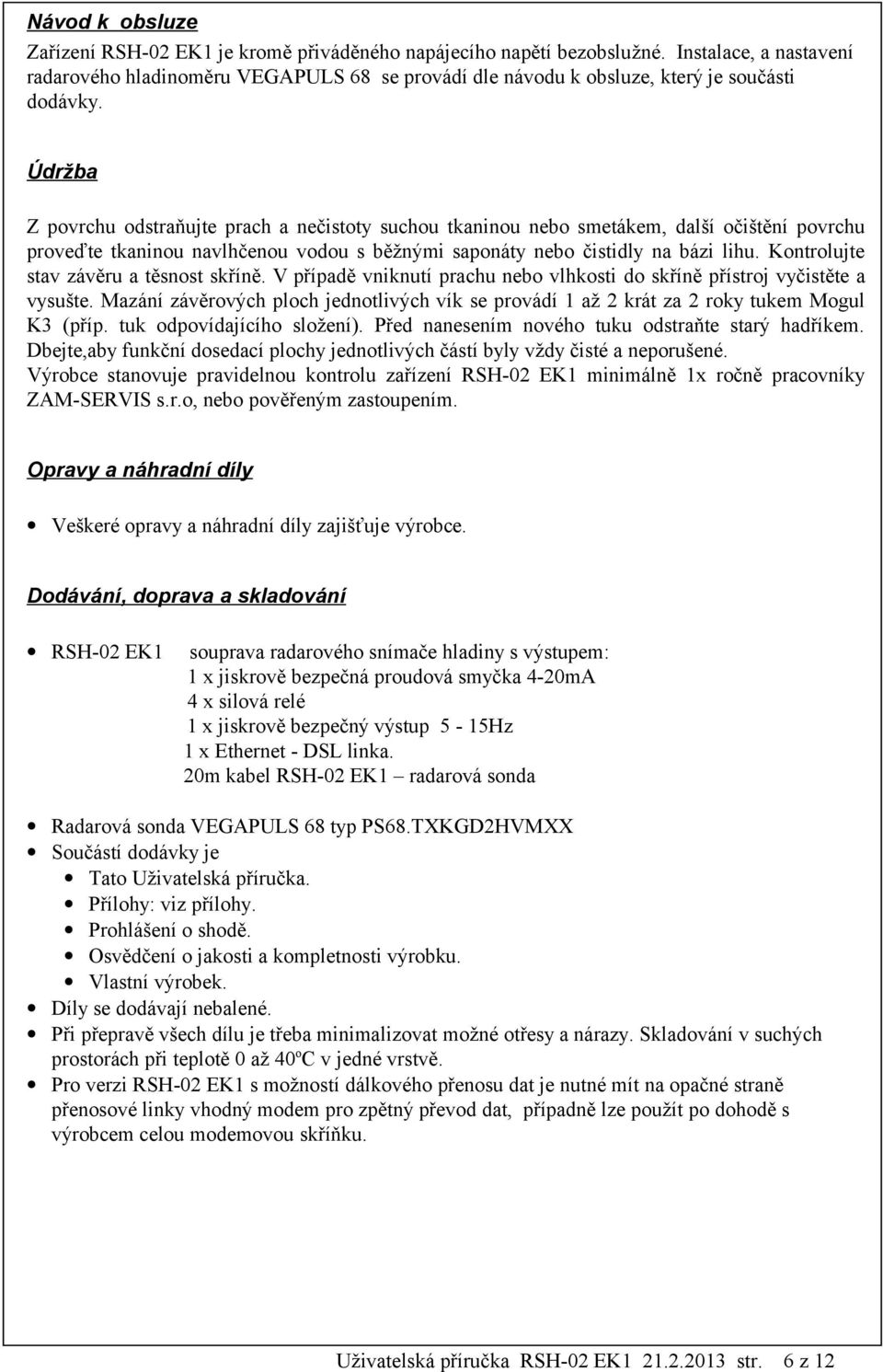

6 Návod k obsluze Zařízení RSH-02 EK1 je kromě přiváděného napájecího napětí bezobslužné. Instalace, a nastavení radarového hladinoměru VEGAPULS 68 se provádí dle návodu k obsluze, který je součásti dodávky. Údržba Z povrchu odstraňujte prach a nečistoty suchou tkaninou nebo smetákem, další očištění povrchu proveďte tkaninou navlhčenou vodou s běžnými saponáty nebo čistidly na bázi lihu. Kontrolujte stav závěru a těsnost skříně. V případě vniknutí prachu nebo vlhkosti do skříně přístroj vyčistěte a vysušte. Mazání závěrových ploch jednotlivých vík se provádí 1 až 2 krát za 2 roky tukem Mogul K3 (příp. tuk odpovídajícího složení). Před nanesením nového tuku odstraňte starý hadříkem. Dbejte,aby funkční dosedací plochy jednotlivých částí byly vždy čisté a neporušené. Výrobce stanovuje pravidelnou kontrolu zařízení RSH-02 EK1 minimálně 1x ročně pracovníky ZAM-SERVIS s.r.o, nebo pověřeným zastoupením. Opravy a náhradní díly Veškeré opravy a náhradní díly zajišťuje výrobce. Dodávání, doprava a skladování RSH-02 EK1 souprava radarového snímače hladiny s výstupem: 1 x jiskrově bezpečná proudová smyčka 4-20mA 4 x silová relé 1 x jiskrově bezpečný výstup 5-15Hz 1 x Ethernet - DSL linka. 20m kabel RSH-02 EK1 radarová sonda Radarová sonda VEGAPULS 68 typ PS68.TXKGD2HVMXX Součástí dodávky je Tato Uživatelská příručka. Přílohy: viz přílohy. Prohlášení o shodě. Osvědčení o jakosti a kompletnosti výrobku. Vlastní výrobek. Díly se dodávají nebalené. Při přepravě všech dílu je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých prostorách při teplotě 0 až 40 o C v jedné vrstvě. Pro verzi RSH-02 EK1 s možností dálkového přenosu dat je nutné mít na opačné straně přenosové linky vhodný modem pro zpětný převod dat, případně lze použít po dohodě s výrobcem celou modemovou skříňku. Uživatelská příručka RSH-02 EK str. 6 z 12

7 Význam jednotlivých symbolů ve specifikaci typu sondy VEGAPULS 68 PS68. TX K GD 2 H V M * * X Bez dalšího vybavení V Připojení na ofukový systém X Bez zobrazovacího a nast. modulu A S modulem PLICSCOM pro nast. Kabelový vstup M20x1.5 Pouzdro /Krytí nerez ocelové 316L / IP66/IP68(0,2 bar) Elektronika Dvouvodič 4-20mA Těsnění/Procesní teplota FKM(Viton) / ºC Procesní připojení/ Materiál Závit G1 1/2APN40 / 316L Verze/Materiál parabolická anténa 245mm / 316L ATEX I M2 EEx ia I Požární bezpečnost, ekologie, likvidace, recyklace Nevystavovat otevřenému ohni, při spalováni vznikají škodlivé látky. Výrobek neobsahuje žádné ekologicky škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po skončení doby života se jednotlivé části likvidují následovně: díly z plastu se použijí pro recyklaci u firmy, která odebírá plastový odpad. přístrojové části se likvidují jako běžný odpad na veřejných skládkách. ostatní části se likvidují jako běžný odpad na veřejných skládkách. kovové části se likvidují v hutích. nebo výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili. Výrobce a servisní organizace ZAM - SERVIS s.r.o. Křišťanova 1116/14, Ostrava - Přívoz, tel: zam@zam.cz Uživatelská příručka RSH-02 EK str. 7 z 12

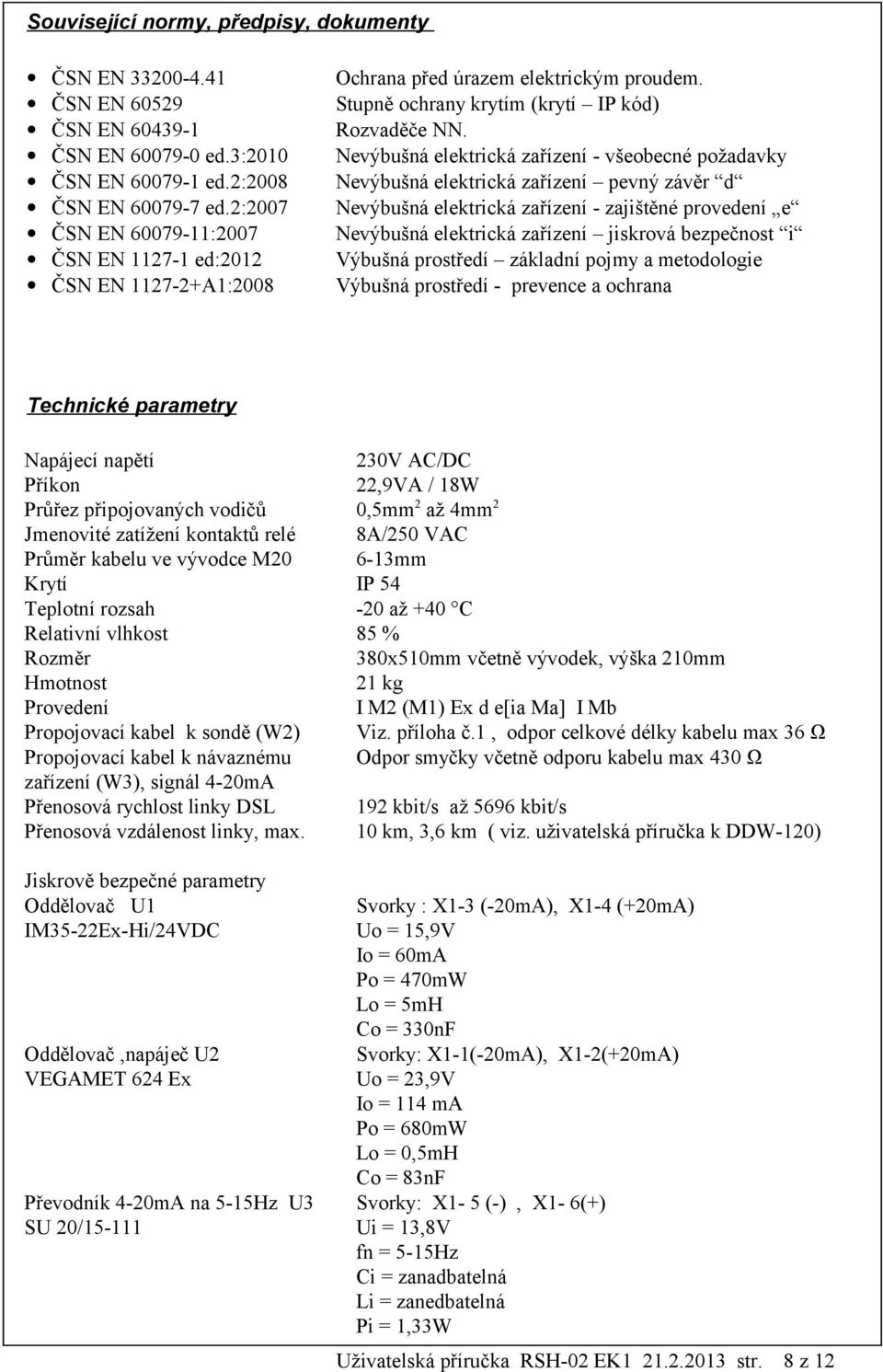

8 Související normy, předpisy, dokumenty ČSN EN ČSN EN ČSN EN ČSN EN ed.3:2010 ČSN EN ed.2:2008 ČSN EN ed.2:2007 ČSN EN :2007 ČSN EN ed:2012 ČSN EN A1:2008 Ochrana před úrazem elektrickým proudem. Stupně ochrany krytím (krytí IP kód) Rozvaděče NN. Nevýbušná elektrická zařízení - všeobecné požadavky Nevýbušná elektrická zařízení pevný závěr d Nevýbušná elektrická zařízení - zajištěné provedení e Nevýbušná elektrická zařízení jiskrová bezpečnost i Výbušná prostředí základní pojmy a metodologie Výbušná prostředí - prevence a ochrana Technické parametry Napájecí napětí 230V AC/DC Příkon 22,9VA / 18W Průřez připojovaných vodičů 0,5mm 2 až 4mm 2 Jmenovité zatížení kontaktů relé 8A/250 VAC Průměr kabelu ve vývodce M mm Krytí IP 54 Teplotní rozsah -20 až +40 C Relativní vlhkost 85 % Rozměr 380x510mm včetně vývodek, výška 210mm Hmotnost 21 kg Provedení I M2 (M1) Ex d e[ia Ma] I Mb Propojovací kabel k sondě (W2) Viz. příloha č.1, odpor celkové délky kabelu max 36 Ω Propojovací kabel k návaznému Odpor smyčky včetně odporu kabelu max 430 Ω zařízení (W3), signál 4-20mA Přenosová rychlost linky DSL 192 kbit/s až 5696 kbit/s Přenosová vzdálenost linky, max. 10 km, 3,6 km ( viz. uživatelská příručka k DDW-120) Jiskrově bezpečné parametry Oddělovač U1 Svorky : X1-3 (-20mA), X1-4 (+20mA) IM35-22Ex-Hi/24VDC Uo = 15,9V Io = 60mA Po = 470mW Lo = 5mH Co = 330nF Oddělovač,napáječ U2 Svorky: X1-1(-20mA), X1-2(+20mA) VEGAMET 624 Ex Uo = 23,9V Io = 114 ma Po = 680mW Lo = 0,5mH Co = 83nF Převodník 4-20mA na 5-15Hz U3 Svorky: X1-5 (-), X1-6(+) SU 20/ Ui = 13,8V fn = 5-15Hz Ci = zanadbatelná Li = zanedbatelná Pi = 1,33W Uživatelská příručka RSH-02 EK str. 8 z 12

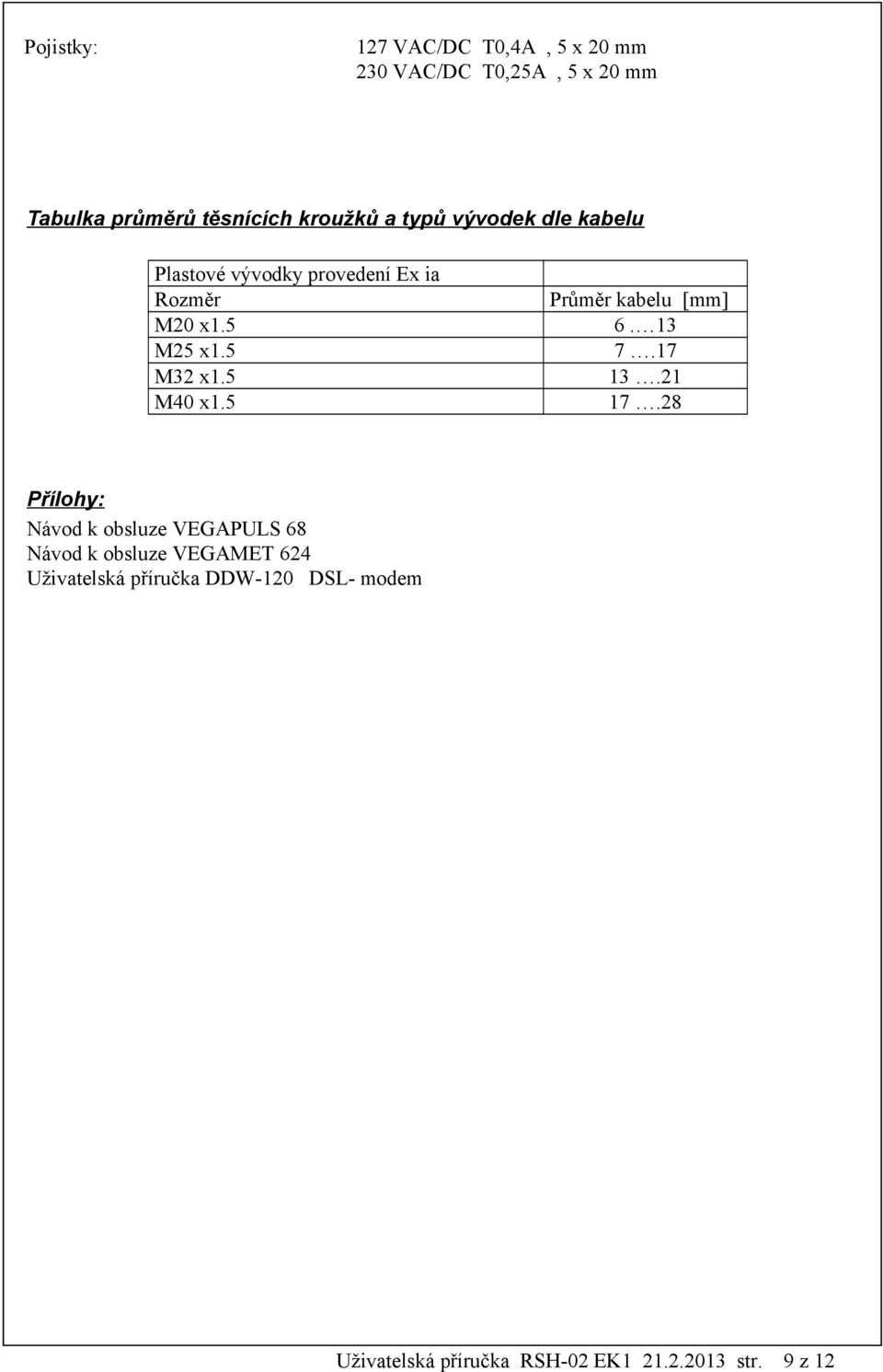

9 Pojistky: 127 VAC/DC T0,4A, 5 x 20 mm 230 VAC/DC T0,25A, 5 x 20 mm Tabulka průměrů těsnících kroužků a typů vývodek dle kabelu Plastové vývodky provedení Ex ia Rozměr M20 x1.5 M25 x1.5 M32 x1.5 M40 x1.5 Průměr kabelu [mm] Přílohy: Návod k obsluze VEGAPULS 68 Návod k obsluze VEGAMET 624 Uživatelská příručka DDW-120 DSL- modem Uživatelská příručka RSH-02 EK str. 9 z 12

10 minimálně 50mm U Verze RSH-02 EK1 4-20mA-5/15Hz Ex IM35-22Ex-Hi/24VDC U4 PZ-01 U3 SU20/15 Z2 9143/ U1 VEGAMET 624 Ex U5 DDW KA1 KA2 KA3 KA4 RT 42 RT 42 RT 42 RT 42 A2 A1 A2 A1 A2 A1 A2 A1 DSP10-24 Z1 RSP 4 RSP 4 F1 F PD-D BK PD-D PD-D BK PD-D BK-3-1, Ex ia Ex e X Vývodka M20 Vývodka M20 Vývodka M20 Vývodka M20 Vývodka M20 Vývodka M40 obr.4: Rozmístění komponentů ve skříni SDE 1 soupravy RSH-02 EK1. Uživatelská příručka RSH-02 EK str. 10 z 12

11 obr.5: Rozměry SDE 1 Uživatelská příručka RSH-02 EK str. 11 z 12

12 φ φ 244 Obr.6: Rozměry radarové sondy VEGAPULS 68 Uživatelská příručka RSH-02 EK str. 12 z 12
