1 RMR TOP D/DI/DC/DX 80% maximální účinnost rekuperace Skříň Skříň je tvořena hliníkovými profily a sendvičovými panely o tloušťce 25 mm z pozinkovaného lakovaného ocelového plechu, vyplněnými tepelnou a zvukovou izolací z minerální vaty. Hrdla jsou opatřena gumovým těsněním. Vnitrní díly jednotky jsou přístupné revizními víky dvířky z ovládací strany jednotky. Odvod kondenzátu je na straně odpadního vzduchu za rekuperačním výměníkem. Ventilátory Ventilátory jsou radiální, jednostranně sací, s volným oběžným kolem, s dozadu zahnutými lopatkami, s pohonem napřímo. Motory Asynchronní, jednootáčkové s tepelnou pojistkou ve vinutí motoru. Velikosti 600 Bypass obtok rekuperátoru Crossflow Deskový křížový výměník VAV-CAV-COP Minireg digitální regulační systém Digireg digitální regulační systém Digireg varianty regulace a 1200 jednofázové 230 V s rozběhovým kondenzátorem, velikosti 1800 až 7000 třífázové 400 V. Krytí IP21 a IP54, izolace vinutí F. Výměníky Vodní ohřívače typu A jsou navrženy pro spád topné vody dt=20k, (80/60 C), typu B pro dt=10k, (45/35 C) pro podmínky t i =22 C/50%RV, t e =-12 C/90%RV, elektrické ohřívače jsou navrženy pro podmínky t i =22 C/50%RV, t e =-12 C/90%RV při nominálním průtoku vzduchu, uvažují s vřazenou rekuperací. Vodní a přímé chladiče jsou navrženy pro spád chladící vody dt=6k (6/12 C), respektive výparnou teplotu 5 C, pro podmínky t i =24 C, t e =32 C/50%RV při nominálním průtoku vzduchu, uvažují s vřazenou rekuperací. Hliníkový křížový deskový výměník s účinností až 80 % je standardně vybaven obtokem. U velikosti 600 a 1200 je použit zdvojený křížový deskový výměník. U velikosti 1800 až 7000 je použit jednoduchý křížový deskový výměník. Filtry Na přívodu jsou deskové filtry třídy G4+F5 a na odvodu je deskový filtr třídy G4. Přístup k nim je po otevření revizního víka. Filtry jsou opatřeny odběry pro měření tlakového rozdílu. Na přání lze osadit přívod i odvod filtry až do třídy F7, nebo použít filtrační kazety MFL s filtry MFR, které se umístí do potrubí. Elektrické připojení Každý ventilátor má vlastní svorkovnici, umístěnou uvnitř jednotky na plášti ventilátorů. Přívodní kabely, signální kabely čidel a regulace se do jednotky přivádějí plastovými průchodkami ve stěně jednotky. Regulace Jednotku lze dodat s vestavěnou digitální regulací Minireg, s digitální regulací Digireg, nebo bez regulace. Montáž Montáž ve vertikální poloze s hrdly nahoře. Rozlišuje se levá a pravá varianta. Vedle jednotky je třeba mít manipulační prostor pro provádění periodických revizí. Pod jednotkou musí být prostor pro instalaci sifonu pro odvod kondenzátu. Typ akust. chladič ** motor ohřívač otáčky tlak účinnost hmot- řídicí systém rekup.* -nost [m 3 /h do okolí napětí proud příkon napětí proud Mini- [%] [kg] Digireg [db(a)] [V] [A] [W] [V] [A] [kw] [kw] reg RMR TOP-D x1,5 2x Wx M3-Vx RMR TOP-DI x1,5 2x , E6-2 M1-E2 RMR TOP-DC x1,5 2x340 2, Wx M3-Vx RMR TOP-DCC x1,5 2x340 3, Wx M3-Vx RMR TOP-DX x1,5 2x340 3/3, Wx M3-Vx RMR TOP-D x3,0 2x Wx M3-Vx RMR TOP-DI x3,0 2x ,4 4(2x2) E6-2 M1-E8-2 RMR TOP-DC x3,0 2x700 3, Wx M3-Vx RMR TOP-DCC x3,0 2x700 5, Wx M3-Vx RMR TOP-DX x3,0 2x700 6,5/ Wx M3-Vx RMR TOP-D x1,6 2x Wx M3-Vx RMR TOP-DI x1,6 2x (3x3) M3-E15 RMR TOP-DC x1,6 2x750 11, Wx M3-Vx RMR TOP-DCC x1,6 2x750 10, Wx M3-Vx RMR TOP-DX x1,6 2x750 12/ Wx M3-Vx RMR TOP-D x3,1 2x Wx M3-Vx RMR TOP-DI x3,1 2x ,4 21(2x10,5) M3-E24 RMR TOP-DC x3,1 2x , Wx M3-Vx RMR TOP-DCC x3,1 2x , Wx M3-Vx RMR TOP-DX x3,1 2x / Wx M3-Vx RMR TOP-D x4,4 2x Wx M3-Vx RMR TOP-DI x4,4 2x ,5 31,5(3x10,5) M3-E36 RMR TOP-DC x4,4 2x , Wx M3-Vx RMR TOP-DCC x4,4 2x , Wx M3-Vx RMR TOP-DX x4,4 2x / Wx M3-Vx RMR TOP-D x7,5 2x Wx M3-Vx RMR TOP-DI x7,5 2x (3x12) M3-E36 RMR TOP-DC x7,5 2x , Wx M3-Vx RMR TOP-DCC x7,5 2x , Wx M3-Vx RMR TOP-DX x7,5 2x / Wx M3-Vx * účinnost rekuperátoru při nominálním průtoku vzduchu s vřazeným obtokem rekuperátoru, ** varianta DX topný/chladící 26 elektrodesign@elektrodesign.cz

2 F Větrací jednotky s rekuperací tepla RMR TOP D/DI/DC/DX Hluk Celkové hladiny akustického tlaku do okolí jsou uvedeny v tabulce technických parametrů. Celková hladina akustického tlaku vyzařovaného do okolí platí pro vzdálenost 1,5 m od pláště jednotky a pro připojené potrubí na sání. Celkové hladiny akustických ů jsou uvedeny v tabulkách u diagramů jednotlivých velikostí. L A Varianty Typ DI má zabudovaný elektrický ohřívač, typ DC vodní ohřívač, typ D je bez ohřívače. Typ DCC je s vodním chlazením a typ DX s přímým výparníkem. Typ MX obsahuje integrovanou směšovací klapku. Lze použít i kombinaci funkcí (DIDX, DCDX, DIDCC, DCDCC). Typový klíč je uveden na str. 5. Příslušenství VZT Sonoflex, Termoflex pružné hadice MAA, MTS tlumiče hluku TAA, TAAC tlumiče hluku RSK, TSK zpětná klapka MSK směšovací a škrticí klapky PER, PRG vnější žaluzie MBE, MBW ohřívače vzduchu MKW, MKF chladiče vzduchu MFL, IFL filtrační kazety ESU směšovací uzly Příslušenství EL Minireg regulační systém pro jednotku s ohřevem, tlačítkový ovladač Digireg digitální regulační systém pro jednotky s ohřevem i chlazením, ovladač s dotykovým displejem SQA čidlo kvality vzduchu HYG prostorový hygrostat DTS tlakový snímač REE6+ napěťový regulátor otáček k systému Digireg REE7 napěťový regulátor otáček k systému Minireg ODVOD DN20 KONDENZÁTU a b c d e f h 100 B C Ø D Model A B C D L a b c d e f h RMR TOP ,5 271,5 285,5 240, ,5 275 RMR TOP RMR TOP RMR TOP RMR TOP , , RMR TOP , , Minimální servisní prostor E F Směr proudu vzduchu v jednotce RMR TOP 600, 1200 RMR TOP cirkulace přívod odvod odpad sání cirkulace přívod odvod sání odpad H K G konzultace a návrh jednotky tel Pohled ze strany revizního víka, pravé provedení, levé je zrdcadlovým odrazem Model E F G H RMR TOP RMR TOP RMR TOP Model E F G H RMR TOP RMR TOP RMR TOP Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

3 RMR TOP 600 D/DI/DC/DX RMR TOP 600 VAV RMR TOP 600 CAV RMR-TOP-D 600 BP RMR TOP-D 600 RMR TOP-DC 600 RMR TOP-DCDCC 600 RMR TOP 600 COP Účinnost rekuperačního výměníku RMR TOP 600 RMR TOP-D 600 BP LWA sání LWA výtlak LWA do okolí / ,3 4 0,09 45/ , elektrodesign@elektrodesign.cz

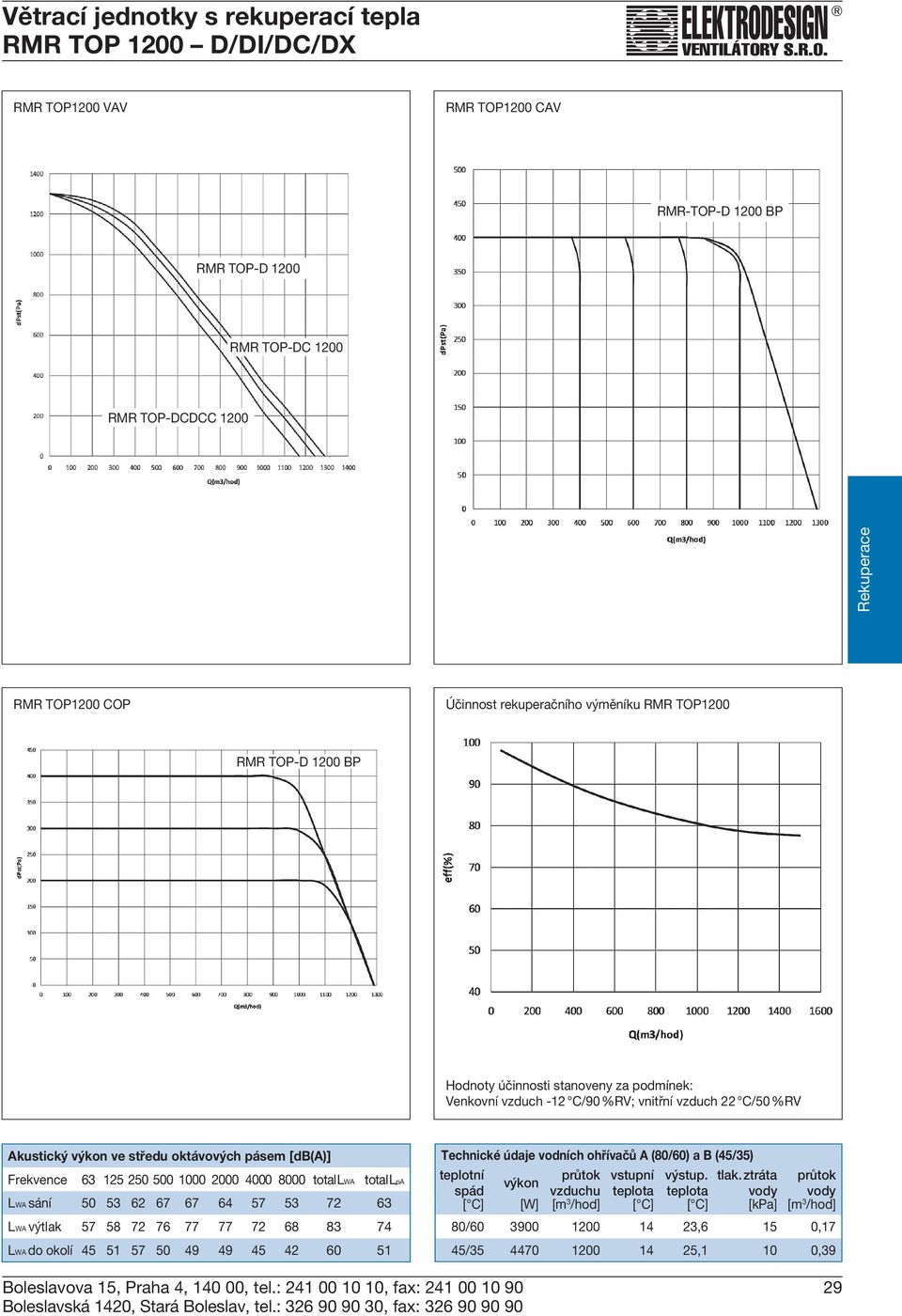

4 RMR TOP 1200 D/DI/DC/DX RMR TOP1200 VAV RMR TOP1200 CAV RMR-TOP-D 1200 BP RMR TOP-D 1200 RMR TOP-DC 1200 RMR TOP-DCDCC 1200 RMR TOP1200 COP Účinnost rekuperačního výměníku RMR TOP1200 RMR TOP-D 1200 BP LWA sání LWA výtlak LWA do okolí / ,6 15 0,17 45/ ,1 10 0,39 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

5 RMR TOP 1800 D/DI/DC/DX RMR TOP 1800 VAV RMR TOP 1800 CAV 3800/min RMR-TOP-D 1800 BP nutno použít FM 2820/min RMR TOP 1800 COP Účinnost rekuperačního výměníku RMR TOP 1800 RMR TOP-D 1800 BP LWA sání LWA výtlak LWA do okolí n = 2820/min, sestava BP DI LWA sání LWA výtlak LWA do okolí n max = 3800/min, sestava BP DI 80/ ,3 7 0,49 45/ ,6 10 0, elektrodesign@elektrodesign.cz

6 RMR TOP 3500 D/DI/DC/DX RMR TOP 3500 VAV RMR TOP 3500 CAV 3200/min nutno použít FM RMR-TOP-D 3500 BP 2820/min RMR TOP 3500 COP Účinnost rekuperačního výměníku RMR TOP 3500 RMR TOP-D 3500 BP LWA sání LWA výtlak LWA do okolí n = 2820/min, sestava BP DI LWA sání LWA výtlak LWA do okolí n ma = 3200/min, sestava BP DI 80/ ,4 14 1,03 45/ ,9 18 1,82 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

7 RMR TOP 5000 D/DI/DC/DX RMR TOP 5000 VAV RMR TOP 5000 CAV RMR TOP-D 5000 RMR-TOP-D 5000 BP RMR TOP-DC 5000 RMR TOP-DCDCC 5000 RMR TOP 5000 COP Účinnost rekuperačního výměníku RMR TOP 5000 RMR TOP-D 5000 BP LWA sání LWA výtlak LWA do okolí n ma = 2840/min, sestava BP DI 80/ ,5 10 1,43 45/ ,5 14 2, elektrodesign@elektrodesign.cz

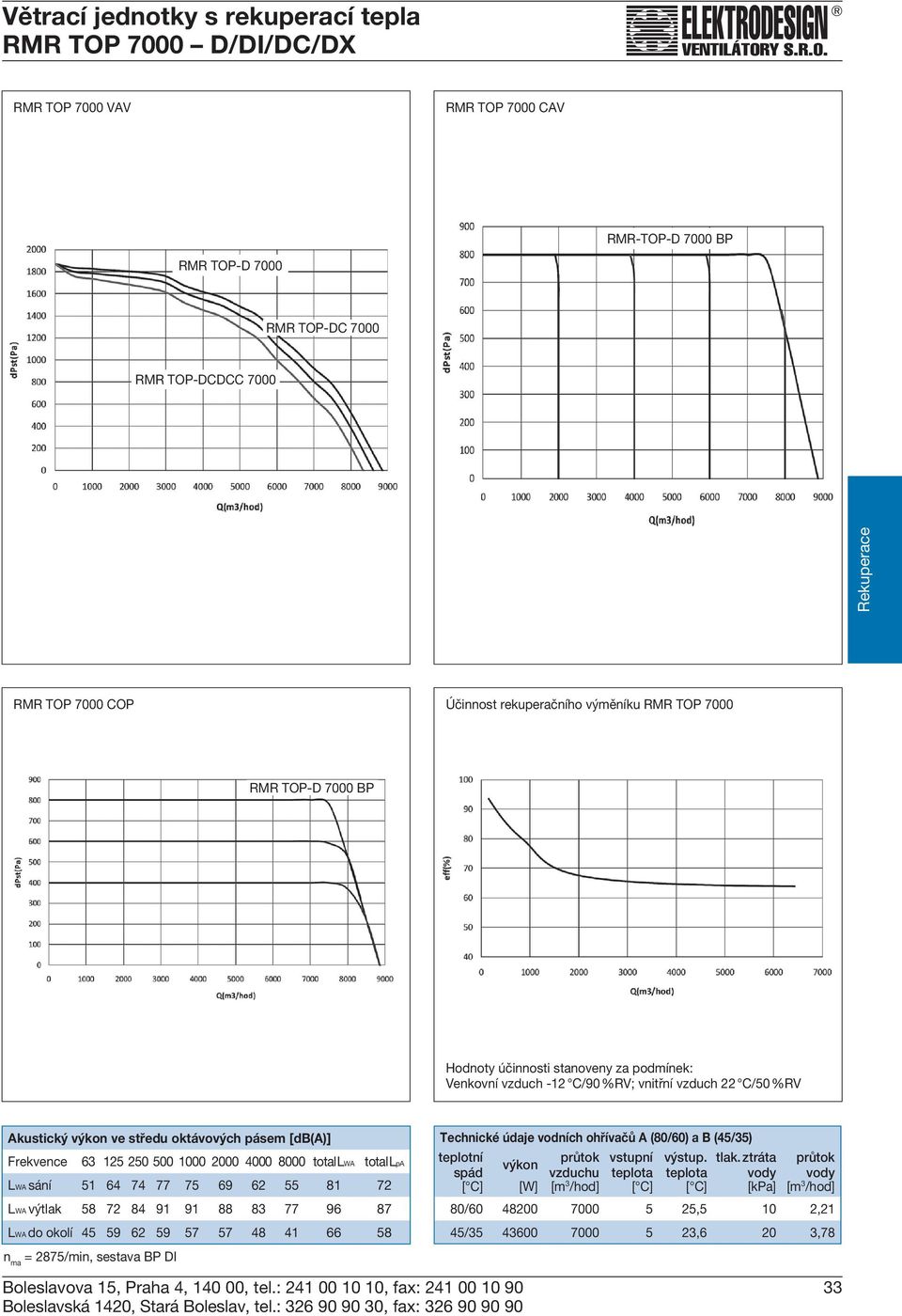

8 RMR TOP 7000 D/DI/DC/DX RMR TOP 7000 VAV RMR TOP 7000 CAV RMR-TOP-D 7000 BP RMR TOP-D 7000 RMR TOP-DC 7000 RMR TOP-DCDCC 7000 RMR TOP 7000 COP Účinnost rekuperačního výměníku RMR TOP 7000 RMR TOP-D 7000 BP LWA sání LWA výtlak LWA do okolí n ma = 2875/min, sestava BP DI 80/ ,5 10 2,21 45/ ,6 20 3,78 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:
