F-KV Výkonový stmívač (1kW/230V)

Transkript

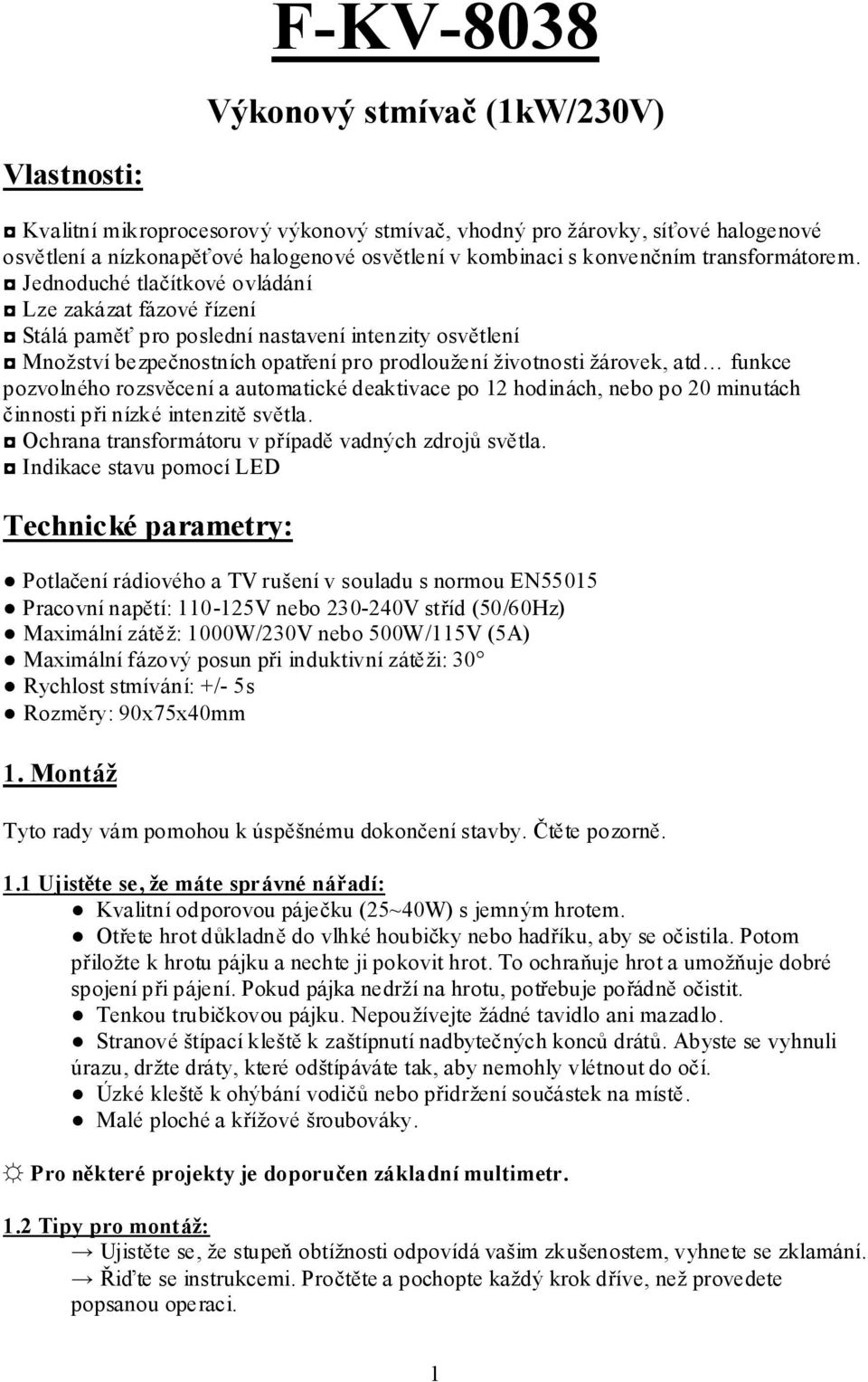

1 F-KV-8038 Výkonový stmívač (1kW/230V) Vlastnosti: Kvalitní mikroprocesorový výkonový stmívač, vhodný pro žárovky, síťové halogenové osvětlení a nízkonapěťové halogenové osvětlení v kombinaci s konvenčním transformátorem. Jednoduché tlačítkové ovládání Lze zakázat fázové řízení Stálá paměť pro poslední nastavení intenzity osvětlení Množství bezpečnostních opatření pro prodloužení životnosti žárovek, atd funkce pozvolného rozsvěcení a automatické deaktivace po 12 hodinách, nebo po 20 minutách činnosti při nízké intenzitě světla. Ochrana transformátoru v případě vadných zdrojů světla. Indikace stavu pomocí LED Technické parametry: Potlačení rádiového a TV rušení v souladu s normou EN55015 Pracovní napětí: V nebo V stříd (50/60Hz) Maximální zátěž: 1000W/230V nebo 500W/115V (5A) Maximální fázový posun při induktivní zátěži: 30 Rychlost stmívání: +/- 5s Rozměry: 90x75x40mm 1. Montáž Tyto rady vám pomohou k úspěšnému dokončení stavby. Čtěte pozorně. 1.1 Ujistěte se, že máte správné nářadí: Kvalitní odporovou páječku (25~40W) s jemným hrotem. Otřete hrot důkladně do vlhké houbičky nebo hadříku, aby se očistila. Potom přiložte k hrotu pájku a nechte ji pokovit hrot. To ochraňuje hrot a umožňuje dobré spojení při pájení. Pokud pájka nedrží na hrotu, potřebuje pořádně očistit. Tenkou trubičkovou pájku. Nepoužívejte žádné tavidlo ani mazadlo. Stranové štípací kleště k zaštípnutí nadbytečných konců drátů. Abyste se vyhnuli úrazu, držte dráty, které odštípáváte tak, aby nemohly vlétnout do očí. Úzké kleště k ohýbání vodičů nebo přidržení součástek na místě. Malé ploché a křížové šroubováky. Pro některé projekty je doporučen základní multimetr. 1.2 Tipy pro montáž: Ujistěte se, že stupeň obtížnosti odpovídá vašim zkušenostem, vyhnete se zklamání. Řiďte se instrukcemi. Pročtěte a pochopte každý krok dříve, než provedete popsanou operaci. 1

2 Provádějte montáž ve stejném pořadí, jako je popsáno v návodu. Umístěte všechny součástky do desky tištěného spoje tak, jak je vidět na obrázcích. Hodnoty v tomto montážním návodu jsou správné (s výjimkou tiskových chyb. Vždy se podívejte do nejnovějších aktualizací, které jsou na zvláštních listech a s označením "note"). Postup práce si značte zatrháváním v zatrhávacích rámečcích. Přečtěte si přiložené informace o bezpečnosti a zákaznickém servisu. 1.3 Pokyny k pájení: 1- Vložte vývody součástky do otvorů plošného spoje a pečlivě je připájejte. 2- Ujistěte se, že spoje mají kónický tvar a jsou lesklé. 3- Zaštípněte nadbytečné konce drátů co nejblíže u spoje. SOUČÁSTKY Z PÁSKY ODEBÍREJTE PO JEDNÉ! AXIÁLNÍ SOUČÁSTKY JSOU NA PÁSKU V POŘADÍ, V JAKÉM JE TŘEBA JE MONTOVAT! Stavba: (zatrhávací rámečky viz obr 1-19 na str. 5-7 orig. návodu) 2. Propojení 1.) Propojte modul podle obrázku na str. 8 orig. návodu (obr. 1.0) 2.) Nasaďte propojky na kontakty JP1,2,3 nebo je nechte neosazené v souladu s tím, jakou funkci chcete používat JP1 JP2 JP3 Povolit paměť Zakázat fázové řízení Zapnout ochranné časovače JP1 Paměť Poslední nastavený jas se ukládá do paměti Propojka sejmuta: paměť deaktivována nebo propojka nasazena: paměť aktivována JP2 Fázové řízení Fázové řízení je třeba při ovládání induktivních zátěží, jako např. transformátor. Zajišťuje, že triak je sepnut ve správný čas v případě zpoždění proudu za napětím (fázový posuv). Fázové řízení lze zakázat pouze, pokud je ovládána odporová zátěž a žárovka "bliká" nebo pokud je modul použit v podmínkách v nepovolených podmínkách zabezpečení. Fázové řízení NELZE zakázat při ovládání induktivní zátěže - to by mohlo způsobit poškození modulu a/nebo transformátoru. Propojka sejmuta: fázové řízení povoleno (výchozí nastavení) nebo propojka nasazena: fázové řízení zakázáno 2

3 JP3 Ochranné časovače Pokud je funkce povolena, žárovky se automaticky vypnou: po cca 12 hodinách nepřetržitého provozu po 20 min, pokud je jas žárovky příliš nízký - toto prodlužuje její životnost. Propojka sejmuta: ochranné časovače zakázány nebo propojka nasazena: ochranné časovače povoleny 3.) P řipojte zátěž kompatibilní s modulem! Pokud ovládaný výkon dosáhne 500W (250W/110V) je třeba kryt vybavit chladícím ventilátorem. 3. Použití Po zapnutí se během diagnostického testu na krátkou chvíli rozsvítí LD1 a LD2. Pokud je funkce fázového řízení zakázána (JP2 nasazena), blikne LD1 10x. Poté blikne LD2 jednou (při 50Hz) nebo dvakrát (60Hz). Stmívač je připraven k použití. Krátkým stisknutím ovládacího tlačítka zapnete nebo vypnete výstup, podržením tlačítka nastavíte jas. Indikace LED při normálním provozu: LD1 (červená): Pomalu bliká společně s LD2, pokud je intenzita osvětlení příliš nízká. To se stává pouze, je-li JP3 nasazen. LD2 (žlutá): Jednou blikne každých 5 sekund pokud není modul používán (světlo je vypnuté). Pomalu bliká (2x/s) pokud žárovka svítí, ale ne v případě plné intenzity osvětlení. Svítí, pokud bylo dosaženo maximální intenzity osvětlení. Velmi rychle bliká (10x/s) při nastavování intenzity osvětlení. Indikace LED v případě problému: Pokud procesor detekuje chybu, indikuje ji LD1 v závislosti na charakteru problému. LD2(žlutá) svítí soustavně, zatímco LD1(červená) opakovaně bliká několika záblesky. Doporučujeme odpojit napájení a vyhodnotit situaci. Modul lze restartovat, aniž by bylo nutno odpojovat napětí; podržte ovládací tlačítko stisknuté, dokud obě LED nezhasnou (cca 10s). 3

4 Bliknutí LD2 Chyba Možná příčina/řešení 1 Překročení časového limitu kladné Chyba spínače v nule (T1, ) půlvlny napájecího napětí Překročení časového limitu záporné Chyba spínače v nule (T1, ) 2 půlvlny napájecího napětí - vadný triak 3 Překročení časového limitu spouštění triaku - vadný výstup - vadný T2 - zátěž neodpovídá specifikaci 4 Fázový posun je příliš velký - zátěž je příliš induktivní - zátěž není připojena - transformátor není zatížen (nebo je vadná žárovka) - zátěž neodpovídá specifikaci Nastavení minimálního jasu: Stiskněte a držte ovládací tlačítko během zapnutí modulu, dokud se obě LED nerozsvítí (cca 3s). Žárovka svítí na minimální jas. Změňte jas krátkým opakovaným stiskáváním tlačítka (možnost 10 kroků). Poté, co dosáhnete požadovaného jasu, odpojte napájecí napětí. Zapněte modul běžným způsobem. 4. a 5. Zapojení plošného spoje a schéma zapojení viz str. 14 a 15 orig. návodu. 6. Příloha 1. Několik poznámek k bezpečnosti: Dodržujte tato bezpečnostní opatření. U stavebnic, které vyžadují přímé připojení k elektrické rozvodné síti 220V, je třeba dbát vysoké opatrnosti, jedná se o životu nebezpečné napětí! Pro připojení takových zařízení k rozvodné síti může být vyžadována zvláštní kvalifikace podle zákona. Před zapojením takových zařízení si nechte sestavenou stavebnici zkontrolovat osobou s platným oprávněním k revizi elektrických zařízení. Požadavky na bezpečnost nejsou ve všech státech stejné, ověřte je proto u příslušných místních úřadů. Stavebnice pracující s nebezpečným napětím jsou označeny symbolem (obr. v orig. návodu). Buďte opatrní. Zařízení napájená bateriemi nebo síťovým adaptérem jsou bezpečná. Z důvodů elektrické bezpečnosti, ale i ochrany před požárem a zraněním se ujistěte, že vaše vybavení vyhovuje těmto bezpečnostním radám: Stavebnici montujte do plastové krabičky. 4

5 Pokud je nutno z důvodů stínění použít kovovou krabičku, ujistěte se, že je uzemněna. U stavebnic se spotřebou větší než 10W používejte hlavní vypínač. Použitý síťový transformátor by měl mít dvojitou izolaci. Do série s hlavním vypínačem zapojte pojistku. Pro transformátory do 10W použijte pomalou pojistku T 50mA a pro transformátory do 20W použijte pomalou pojistku T 100mA. Pokud je spotřeba větší, řiďte se instrukcemi. U stavebnic bez transformátoru používejte dvojpólový hlavní vypínač. Pro přívod síťového napětí používejte napájecí konektor nebo robustní kabel se svorkami. Vnitřní napájecí kabely musí mít průřez alespoň 0,75mm² Pokud je součástí stavebnice, nalepte poblíž síťového kabelu etiketu s údaji o napětí, spotřebě a hodnotě pojistky. 2. Zákaznický servis: 2.1 Řešení problémů: Než odnesete stavebnici do našeho servisu, přesvědčete se, zdali nejste schopni závadu odstranit sami. 90% stavebnic, které dostáváme k opravě lze opravit vlastními silami, proto si napřed přečtěte tyto pokyny: Souhlasí hodnoty všech součástek s hodnotami uvedenými v návodu? Jsou všechny součástky zapojeny ve správných pozicích a se správnou orientací? Zkontrolovali jste, jestli nejsou některé pájené spoje špatně zaletované nebo, zda jste je nezapomněli zaletovat, případně, zdali jste pájením nezkratovali některé cestičky na plošném spoji? Je připojen funkční napájecí zdroj? Souhlasí všechna napětí? Potřebuje stavebnice speciální kalibraci, přizpůsobení nebo nastavení? Odpovídá připojené externí zařízení (PC, apod ) požadavkům stavebnice? Někdy, pokud i po několikanásobné kontrole nedojdete výsledku, je lepší nechat stavebnici vizuálně zkontrolovat další osobou. 2.2 Náhradní součástky: Nejlepším zdrojem náhradních součástek je místní obchod s elektronikou. 2.3 Opravy: Než pošlete stavebnici do opravy, ujistěte se, že: není poškozena, nebo smontována jinak, než je uvedeno v návodu. zapojení není nijak pozměněno. je kompletně smontována nepřikládáte doplňková časti, jako např. krabičku, knoflíky k potenciometrům, kabely, baterie, externí zařízení Přiložte stručný popis závady. Pamatujte, že u menších stavebnic může být cena opravy vyšší než cena nové stavebnice.! Záruční opravu lze provést pouze při předložení dokladu o nákupu! 5
