1 COFDM-PAL Uţivatelský manuál Stereo Copyright, Televés S.A.

2 Uţivatelský manuál OBSAH Technické specifikace Referenční popis Montáţ Montáţ na zeď Montáţ do skříně Popis prvků COFDM-PAL Napájecí zdroj Širokopásmový zesilovač PCT 4.0 programátor A. Jak pouţívat produkt Ovládání zařízení Typické zapojení Norma pro montáţ do rámu Norma pro montáţ do skříně Kanálové tabulky ČESKY 27

3 User manual 1.- TECHNICKÉ SPECIFIKACE Ref COFDM demodulátor Vstupní útlum: Vstupní frekvence: Kmitočtový krok: AFC rozsah: Vstupní úroveň: SAW filtr: < 1.2 db / MHz nebo tabulka kanálů 1 MHz ± 500 KHz 49 to 89 dbµv (-60 to -20 dbm) (8K, 64 QAM, FEC 2/3) volitelný. 7-8 MHz VSWR vstup (75 ohm): Poměr signál/šum: FFT: Modulace: Ochranný interval: Kódování: Max. sobolová rychlost: Zpracování signálu: > 12 db ( MHz) > 20 db 2K, 8K QPSK, 16 QAM, 64 QAM 1/4, 1/8, 1/16, 1/32 1/2, 2/3, 3/4, 5/6, 7/ Msymbol/sec ETS MPEG-2 dekodér Vstupní formát: Dekódování: TS vstupní rychlost: Rychlost videa: Chrominanční formát: WSS Signalizace: TS MPEG-2/DVB MP@ML Max. 90 Mbit/sec 1.5 a 15 Mbit/seg 4:2:0 Aktivní Rozlišení videa: PAL Vkládání titulků: RF video výstup: Video výstup v základním pásmu: Max. 720x576 Aktivní PAL-B, D, G, H, I RJ45 konektor RF výstup Výstupní frekvence: Kmitočtový krok: Max. úroveň výstupu: MHz nebo tabulka kanálů 250 KHz 80 dbµv ±5 db (selec. SW) Regulační rozsah: VSWR výstup (75 ohm): Útlum v propustném pásmu: Odstup rušivých signálů: 15 db 10 db min. 14 db typ. < 1.5 db ( MHz) 55 dbc min. 60 typ. Obecné Napájení předzesilovače: Spotřeba: Select. 0 / 12 / 24V 5V : 670 ma typ (< 50 ma) 15V : 420 ma typ. Technické specifikace počítají s maximální pokojovou teplotou 40º C. 28

4 Uživatelský manuál Technické specifikace pro Zesilovač Ref Zesilovač Frekvenční rozsah: Zesílení: Regulační rozsah: Výstupní úrove (60 db): MHz 45 ± 2 db 20 db 105 dbµv (42 CH CENELEC) Konektor: Napájení: Spotřeba při 15 V: Testovací výstup: F 15 V 800 ma -30 db Technické specifikace pro Napájecí zdroj Ref Napájecí zdroj Vstupní napětí: Výstupní napětí: 230 ± 15 % V~ 5, 15, 18, 24V Maximální odběry proudu: 24V 18V 15V 5V (0,55 A) (0,8 A) (4,2 A)(1) (6,6 A) (1) Při pouţití 24A a/nebo 18V je potřeba vzít spotřebovanou energii z 15V zdroje. 2.- REFERENČNÍ POPIS Ref ( / MHz) Ref Zesilovač Ref Napájecí zdroj ( MHz) (230 V~ ± 15 % - 50/60 Hz) (24 V- 0,55 A) (18 V- 0,8 A) (15 V- 4,2 A)(1) (5 V- 6,6 A) Ref Univerzální programátor Ref Nástěnný drţák pro 10 mod. + zdroj Ref Nástěnný drţák T40/T50 pro 12 mod. + zdroj Ref Ventilátor Ref Montáţní rám do 19 racku Ref Univerzální skříň Ref Skříň pro 14 modulů + zdroj Ref zásuvka 75 ohm load F DC blok Ref zásuvka 75 ohm load F DC odblokovamá Ref Doplňková zaslepovací destička ENG Ref Ref Ref

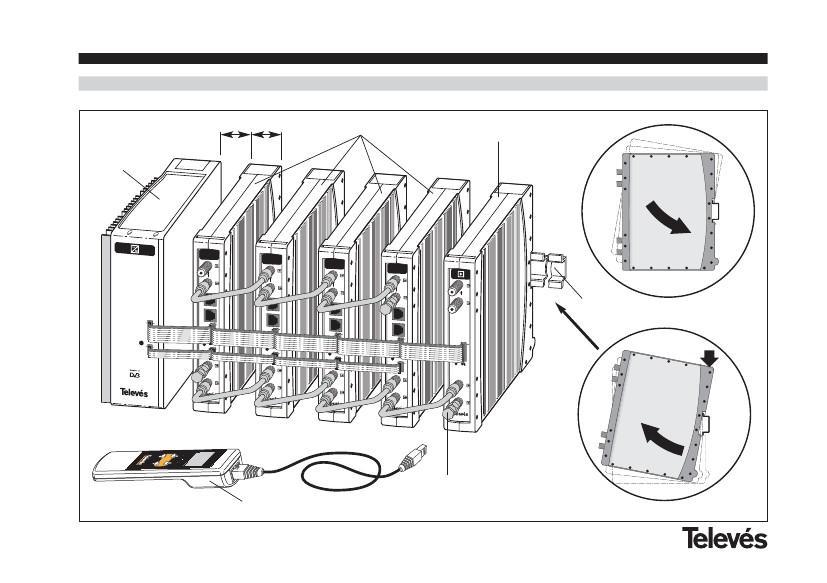

5 B A A/V DVB Sub CTRL A/V PRGM DVB Sub CTRL DVB Sub PRGM CTRL 1 A/V DVB Sub PRGM CTRL Uţivatelský manuál 3.- Montáţ Montáţ na zeď a a CVAK! COFDM-PAL COFDM-PAL COFDM-PAL COFDM-PAL PRGM A/V TEST(-30dB) PC T4.0 UN IVE C RS AL

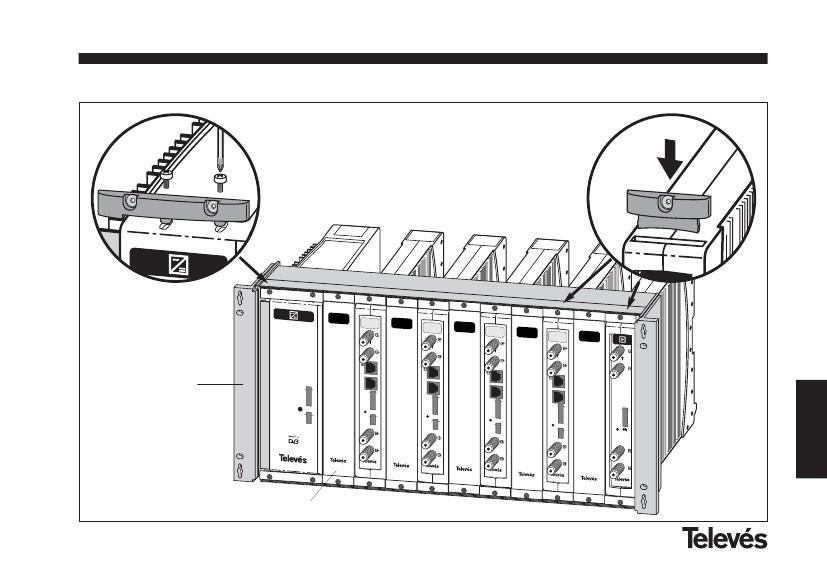

6 A/V DVB Sub A/V PRGM DVB Sub CTRL CTRL CTRL CTRL PRGM DVB Sub A/V PRGM DVB Sub Uživatelský manuál Montáţ do rámu CVAK! COFDM-PAL COFDM-PAL COFDM-PAL COFDM-PAL 5301 PRGM A/V TEST(-30dB) ENG

7 A/V PRGM DVB Sub CTRL Uživatelský manuál 4. Popis prvků COFDM-PAL BIII / UHF vstup + DC 2.- BIII / UHF výstup 3.- RF vstup 4.- RF výstup 5.- A/V výstup základního pásma (1) 6.- Programátor / PC konektor 7.- Síťový vstup 8.- LED 9.- Konektor pro sběrnicový kabel Uzemnění -1 - Video výstup -2 - R audio výstup -3 - L audio výstup (1) Označení programovaného vstupního kanálu Popis produktu Označení programovaného výstupního kanálu COFDM-PAL Ch COFDM transmodulátor mění TV nebo rádiové kanály (vybrané uţivatelem) ze stávajících terrestriálních digitálních televizních multiplexů (COFDM modulace a odhadovaná šířka pásma 7/8 MHz) na VHF/UHF kanály (PAL modulace a Šířka pásma 7/8 MHz),s moţností stereo modulace. Kvůli tomu jednotka provádí COFDM Demodulaci vstupního kanálu (multiplex), obsahujícím MPEG-2 TS signál (MPEG-2 transportní proud), pro provedení další modulace podle standardů audio a video signálů zvoleného programu v jakémkoliv kanálu frekvence mezi 46 a 862 MHz. Je také moţné ovládat jednotku přes počítač, jak je vysvětleno v sekci 6. COFDM-PAL transmodulátor disponuje BIII a UHF vstupem a výstupem v horních F konektorech s cílem umoţnit vstupním signálům projít různými moduly. Také má RF vstupní a výstupní konektor, který mu umoţňuje mixování výstupních kanálů pro jejich další rozšíření. 32

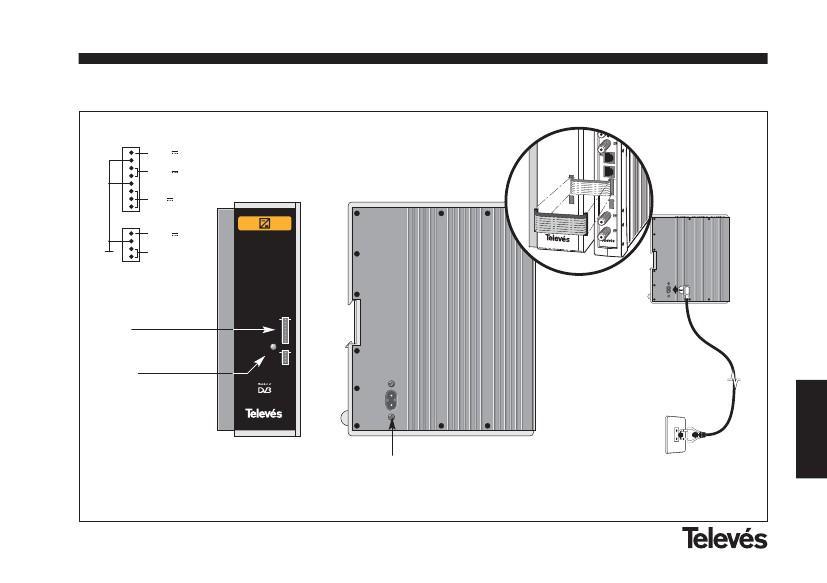

8 A/V PRGM CTRL ENG Uživatelský manuál Napájecí zdroj (1) + 18V + 15V (1) + 5V + 24V GND N/C Konektory pro napájení modulu (1) LED zapnutá Poznámka: Napájecí zdroj můţe napájet maximálně 5 5 COFDM-PAL modulů. Síťový konektor 230V~ 33

9 Uživatelský manuál Zesilovač Zesilovač provádí zesilování kanálů generovaných v COFDM-PAL transmodulátorech, pokrývajících frekvenční rozsah MHz. 1 2 TEST(-30dB) 3 4 Disponuje dvěma signálovými konektory, kterými smíchá kanály přicházející ze dvou systémů- Pokud je pouţíván pouze jeden vstup, doporučujeme zatíţit nepouţívaný vstup 75 ohmy, Ref Zesilovač disponuje konektorem a testovací 7 6 zásuvkou (-30dB), umístěnou v horní části předního panelu. Zesilovač je napájen 15V přes kabel, který napájí i ostatní moduly v tomto systému. 1.- RF výstup 2.- Test zásuvka 3.- RF Vstup 4.- RF Vstup 5.- Vstup pro napájení 6.- Nastavení úrovně 7.- LED 34

10 Uživatelský manuál Programátor PCT 4.0 Programátor se ovládá čtyřmi tlačítky: : (krátké stisknutí) -,Vybírá číslici ve specifickém programovacím menu. PCT 4.0 UNIVER SAL CO FDM -PA L COFDM-PAL DVB Sub : Modifikace parametru (zvýšení/sníţení) označeného kurzorem. : (krátké stisknutí) Výběr menu. A B C Ch A/V PRGM : (dlouhé stisknutí) Změna z hlavního menu na rozšířené menu. : (dlouhé stisknutí) Ukládá a přizpůsobuje (z jakéhokoliv menu nebo submenu). CTRL + + : Zvyšuje kontrast displeje. + + : Sniţuje kontrast displeje. ENG POZNÁMKA:Pro programování pomocí programátoru PCT 3.0 si přečtěte předchozí manuál na 35

11 Uživatelský manuál 5. JAK POUŢÍVAT PRODUKT HLAVNÍ MENU Při zapojení programátorového konektoru do PROG zásuvky na předním panelu, objeví se na displeji nápis zobrazující verzi programátoru. PCT 4.0 firmware Version 4.03 Poté se zobrazí verze jednotky a její sériové číslo: a.- Výstupní menu Unit Firmware version: V: 3.04 OUTPUT Frequency: MHz Level: 00 Rozsah výstupní frekvence je MHz. Výstupní úroveň řízení sahá od 00 do 99. Pro změnu frekvence musíte stisknout tlačítko, dokud kurzor nebude nad zvolenou číslicí. Stisknutím a můţete změnit hodnotu zvolené číslice. Následující desetinné hodnoty jsou povolené pro výchozí frekvenci: =>.00 MHz =>.25 MHz =>.50 MHz =>.75 MHz OUTPUT Channel:21 ( MHz) Level: 99 Pro změnu mezi frekvenčním módem a kanálovým módem viz 5.2. ROZŠÍŘENÉ MENU. b.- Vstupní menu Tohle menu zobrazuje následující vstupní parametry: vstupní frekvenci nebo vstupní kanál (záleţí na zvoleném módu), šířku pásma, (7-8 MHz) a napájení předzesilovače (0, 12 nebo24v). Pro změnu parametru musíte stisknout tlačítko, dokud se neobjeví na displeji. Poté změňte hodnotu parametru tisknutím tlačítka a První menu zobrazuje výstupní frekvenci/kanál Pro změnu výstupního kanálu a výstupní (záleţí na typu frekvence) a úroveň výstupu. úrovně musíte stisknout, dokud nebude INPUT -- kurzor umístěný nad poţadovaným Frequency: parametrem. 474MHz 8MHz Hodnota můţe být změněna stisknutím Preamp: 12v a 36

12 Uživatelský manuál INPUT -- Chan: 21 8MHz ( MHz) Preamp: 12v Poslední dva znaky v prvním řádku udávají informaci o vstupní úrovni: -- nízká úroveň -- správná úroveň -- vysoká úroveň V případě zkratu ve vstupním konektoru (napájení předzesilovače povoleno) bude přední dioda modulu blikat, dokud tento stav nezmizí. c.- Service menu Název zvolené sluţby je zobrazen spolu s číslem sluţeb dostupných v multiplexu: SERVICE 1/5 TVE 1 Pouţitím tlačítka a můţete změnit zvolenou sluţbu. d.- Audio menu Jsou zde dva různé módy pro zvolení audio sluţby: hledání jazyka a index. (viz bod 5.2 Audio Mód menu v Rozšířeném Menu) V jazykovém audiu můţete zvolit dva preferované jazyky. Přístroj vyhledá audio v prvním zvoleném jazyce. Pokud jej nenajde, hledá ve druhém jazyce. Pokud nenajde jazyk ani v jednom, přístroj zvolí první audio sluţbu programu. V tomto módu přístroj hledá zvolené audio, i kdyţ je tento jazyk přenášen v jednom z kanálů duální sluţby. AUDIO Audio 1: fin Audio 2: den Stereo Seznam dostupných jazyků: eng fra den nor spa ger swe fin ita dut por pol rus mdr hun jpn lit est ara scc cro ukr slo bel tur chi cze rum gre lav kor Angličtina Francouzština Dánština Norština Španělština Němčina Švédština Finština Italština Holandština Portugalština Polština Ruština Čínština Maďarština Japonština Litevština Estonština Arabština Srbština (Latinka 1) Chorvatština Ukrajinština Slovenština Běloruština Turečtina Čínština Čeština Rumunština Řečtina Lotyština Korejština ENG 37

13 Uživatelský manuál srp bul heb che mol slv tlh Srbština (Cyrilice 1) Bulharština Hebrejština Čečenština Moldavština Slovinština Klingonština POZNÁMKA: Někdy vysílaná sluţba nerozezná audio jazyk správně (například posílá --- namísto audio identifikátoru jako je eng ), takţe přijímač nemůţe identifikovat zvolený jazyk. V tomto případě se doporučuje pouţít ruční mód pro výběr audia v reţimu index. V reţimu index vybírá uţivatel audio sluţbu ze seznamu dostupných zvuků pro současný program. AUDIO Audio: 01/02 Audio level: Stereo Pokud v menu audio nosných navolíte 5.5 MHz a v závislosti na operačním módu, který je vybraný, budeme mít následující moţnosti: - Audio pro jazyk: Stereo, Automatický - Audio pro index: Stereo, Duální, Levý, pravý, Automatický - Audio pro jazyk: AUDIO Audio 1: fin Audio 2: den Stereo Ve stereo módu je (L+R)/2 modulován v 5,5 MHz a R v 5,74 MHz. Signál bude vţdy stereo. AUDIO Audio 1: fin Audio 2: den Automatico V automatickém módu závisí signál a modulované signály na indikaci obdrţené z demodulovaného audio streamu. Pokud stream udává stereo, (L+R)/2 je modulován v 5,5 MHz a R v 5,74 MHz a signál je stereo. Nicméně pokud stream udává dual, L je modulován v 5,5 MHz a R v 5,74 MHz a signál je dual. - Audio pro index: AUDIO Audio: 01/02 Audio level: Stereo Ve stereo módu je (R+L)/2 modulován v 5,5 MHz a R v 5,74 MHz. Signál bude vţdy stereo. AUDIO Audio: 01/02 Audio level: Dual V duálním módu bude L modulován v 5,5 MHz a R v 5,74 MHz. Signál bude vţdy dual. AUDIO Audio: 01/02 Audio level: Left L bude modulován v obou nosných a indikace bude vţdy mono. 38

14 Uživatelský manuál AUDIO Audio: 01/02 Audio level: Right R bude modulován v obou nosných a indikace bude vţdy mono. AUDIO Audio: 01/02 Audio level: Automatico V automatickém módu bude signál a modulovaný signál záviset na indikaci obdrţené v demodulovaném audio streamu. Pokud je v menu audio nosných zvolena jiná moţnost neţ 5,5 MHz, signál bude vţdy mono a moţnosti budou zobrazeny jako následující: - Audio pro jazyk: AUDIO Audio 1: fin Audio 2: den - Audio pro index: AUDIO Audio: 01/02 Audio level: R+L Odpovídající audio nosná bude modulována (L+R)/2. AUDIO Audio: 01/02 Audio level: Right R bude modulován v audio nosné. AUDIO Audio: 01/02 Audio level: Left L bude modulován v audio nosné. POZNÁMKA: Pokud je sluţba audia dual mono (jazyk na kanál L a další na R) uţivatel bude muset zvolit vhodnou moţnost (R nebo L). Pokud je zvoleno stereo, probíhají obě řeči souběţně. Pro změnu moţnosti je potřeba stisknout, dokud se neobjeví poţadovaný parametr. Pole můţe být měněno pomocí tlačítek a e.- Menu měření hodnot Tohle menu ukazuje následující informace: odhad BER (Bit Error Rate před Viterbi dekodérem) a verzi firmwaru MPEG dekodéru. f.- Menu řízení hodnot 2 MONITOR >> CBER: 2.4E-3 V.MPEG: 3.02 Tohle menu indikuje aktuální teplotu na stupnici 1 10, a také maximální teplotu, která byla změřena přístrojem. Stisknutím tlačítka se maximální teplota smaţe a je moţné ji začít měřit znovu. ENG Zde nejsou volitelné ţádné moţnosti. 39

15 Uţivatelský manuál MONITOR Act: 04 Max: 06 reset Doporučené provozní podmínky jsou tyto: Optimální funkce:0-6 Vysoká teplota:7-8 Nadměrná teplota: 9-10 V případě, ţe maximální naměřená teplota leţí za hranicí optimální funkce, instalace by měla být kvůli vysoké teplotě změněna. Pokud jsou moduly COFDM-PAL umístěny v jedné skříni, je nutno přidat ventilační zařízení. Poté se doporučuje znovu zkontrolovat. 40

16 Uživatrelský manuál ROZŠÍŘENÉ MENU Přidrţením tlačítka déle neţ po dobu tří sekund získáte přístup k řadě moţností, které jsou méně často pouţívány, a kterým se říká rozšířená menu. a.- Menu titulky Zařízení umoţňuje zobrazovat DVB a teletextové titulky. Pro titulky mohou být zvoleny dva jazyky. Pokud není první jazyk dostupný, bude automaticky zvolen druhý. Druhý jazyk můţe být zvolen pouze v případě, ţe byl zvolen první jazyk. Následující moţnosti jsou dostupné pro zvolení titulků: - Subt. OFF: - Ttx Subt aut: - DVB subt.: - DVB+Ttx: Všechny titulky deaktivovány Pouze teletextové titulky. (Automaticky nebo prostřednictvím ttx stránky. Pouze DVB titulky. DVB a TTX titulky (priorita pro DVB). Při zvolení moţnosti ttx Subt. si uţivatel můţe zvolit mezi módem aut (přístroj hledá po teletextové stránce automaticky) nebo zvolením stránky, na které budou titulky zobrazovány. (obvykle je to stránka 888). Tahle strana bude zobrazena, pouze pokud přístroj nenajde teletextové titulky pro zvolený jazyk. b.- Menu audio módu V tomto menu můţe uţivatel zvolit cestu, kterou zařízení spustí zvuk programu. Nabízejí se dvě moţnosti: Jazyk a index. - Jazyk: Dva preferované jazyky mohou být zvoleny pro audio v audio menu V tomto módu přístroj automaticky hledá zvolené audio. AUDIO MODE Language - Index:Audio je zvoleno z moţných audiokanálů. Tato moţnost můţe být pouţita, pokud audio informace není řádně vysílána. SUBTITLES Subt1: fin Subt2: --- Ttxsubt:aut Pokud sluţba neukáţe titulky automaticky, jste poţádáni o zadání čísla teletextové stránky, kde jsou titulky dostupné. Seznam dostupných jazyků pro titulky je ten samý, jako na stranách 37 a 38. AUDIO MODE Index ENG 41

17 Uživatelský manuál c.- Menu modulátor 1 Tohle menu zobrazuje následující parametry výstupní modulace: hloubku obrazové modulace (VMD), poměr mezi nosnou obrazu a zvuku (RelPort) a frekvenci nosné zvuku v MHz. MODULATOR>> VMD: 72.5% Picts 1: -12 Audio:5.5MHz Video modulace: moţné hodnoty pro VMD jsou: % % % % %7. 81% % % Pro provedení modifikace stiskněte se neobjeví poţadovaný parametr. Poté lze kurzorovými klávesami parametr modifikovat. d.- Menu modulátor 2 a, dokud Tohle menu zobrazuje následující parametry: Úroveň zvuku, poměr nosné zvuku k nosné obrazu (RelSubp2) a formát videa. MODULATOR Aud.Lev: -2 Picts 2: -11 Letterbox Vstupní úroveň zvuku (dbm) Poměr obrazové a zvukové nosné: Je k dispozici 8 hodnot mezi -11 a -18 db. Frekvence nosné zvuku: pro audio nosnou jsou zde moţné hodnoty: 4.5, 5.5, 6.0 a 6.5 MHz. Při volbě frekvence 5.5MHz bude výstup stereo a v provozu budou 2 nosné. Pro ostatní konfigurace je výstup mono a v provozu je jedna nosná. Úroveň zvuku: zobrazená hodnota indikuje nezbytnou úroveň audio vstupu k dosaţení amplitudy ±50KHz vţdy, kdyţ je vstupní signál 1KHz. To znamená, ţe -15 dbm vytvoří větší úroveň zvuku neţ 7dBm. Odstup nosné: Pokud je navolena nosná na 5.5 MHz, vytvoří se druhá nosná 5.74 MHz. Úroveň druhé nosné lze (v závislosti na nosné obrazu) volit mezi: -18 db-22 db -20 db-24 db Video formát: Umoţňuje výběr video módu pro programy ve formátu 16:9. Jsou dostupné tři módy: 42

18 User manual - Pan & Scan: Obraz bude centrován a strany oříznuty. - Letterbox: Bude zobrazen celý obraz s černými pruhy nahoře a dole. - Full Screen: Obraz bude přizpůsoben velikosti obrazovky, ale tím pádem zkreslený. Pokud přístroj neobdrţí ţádný signál nebo pokud je odpojena, objeví se následující zpráva: "Unlocked!" f.- Menu konfigurace Tabulka 2: Čína, Taiwan a CCIR Hyperband. Tabulka 3: M/N, Čile. Tabulka 4: Francie. Tabulka 5: Austrálie. Tabulka 6: Jiţní Afrika, K1 (8 MHz), I (Irsko, 8MHz). Tabulka 7: Bývalý SSSR a OIRT. Pro provedení modifikace stiskněte se neobjeví poţadovaný parametr., dokud V tomto menu můţe být zvolena adresa přístroje (pro ovládání programem CDC). Pro moţnost dálkového ovládání stanice musí mít kaţdé zařízení přidělenou sběrnicovou adresu (od 1 do 254). Pro provedení modifikace stiskněte se neobjeví poţadovaný parametr., dokud Poté jen klávesami a navolte poţadovanou hodnotu. e.- COFDM parametr V tomto menu jsou zobrazeny COFDM přenosové parametry: - velikost FFT (počet nosných): 8K-2K. - typ modulace: QPSK - 16 QAM - 64QAM. - Ochranný interval: 1/4, 1/8, 1/16 o 1/32 - Viterbi rate (coderate): 1/2, 2/3, 3/4, 5/6 nebo 7/8. COFDM 8K - 64QAM Guard: 1/32 CodeRate:3/4 Tohle menu umoţňuje přístup k frekvenčnímu reţimu a tabulkou kanálů. CONFIG CDCAddr: 001 Mode: Frecuency CONFIG CDCAddr: 001 Chan. table: CCIR N.Z.Ind Jsou dostupné následující tabulky kanálů: Tabulka 1: CCIR, Nový Zéland a Indonésie. Italské kanály. Poté kurzorovými klávesami můţete parametr modifikovat. g.- Scan transponder menu Tohle menu umoţňuje uţivateli opakovat vyhledávání vstupního signálu, například pokud název sluţby nebyl nalezen. Pro spuštění dalšího vyhledávání stiskněte nebo. a SCAN TRANSP Press or To scan again Toto menu se objeví, pouze pokud je přístroj zalokován na COFDM. ENG 43

19 Uživatelský manuál h.- Menu výběru jazyka UKLÁDÁNÍ PARAMETRŮ Poslední rozšířené menu umoţňuje výběr jazyka (Angličtina/Španělština). LANGUAGE English Pomocí kláves a Zvolíte jazyk. POZNÁMKA: Je nezbytné, aby byl přístroj zalokován na COFDM, aby mohly být zobrazeny následující moţnosti: - Audio menu - Audio podle jazyka/indexu (audio mód) - Video formát (letterbox, fullscreen...) - Menu titulky Při změně parametru na poţadovanou hodnotu v jakémkoliv menu (obyčejném či rozšířeném), drţte pro uloţení hodnoty tlačítko po tři sekundy. Display zobrazí následující okno: Saving settings and restarting... Pokud jsou parametry konfigurace modifikovány ale neuloţeny, předchozí konfigurace se obnoví za třicet sekund. Kdykoliv je vstupní kanál frekvence modifikován a jakmile se přístroj zalokuje na COFDM, začne zařízení vyhledávat dostupné sluţby. Během analýzy zobrazí display následující zprávu: Processing Channels. Doba, kterou proces zabere, závisí na počtu sluţeb v COFDM multiplexu. LED signalizují následující stav: - Levá LED (A) = Dostatek vstupního signálu (normovaná hodnota). - Prostřední LED (B) = připojení COFDM demodulátoru - Pravá LED (C) = MPEG synchronizace (zvuk a/nebo obraz synchronizován). Pokud LED svítí, operace pracuje správně. Pokud některá LED nesvítí, jedná se o abnormální stav. TIP: LED C přestane svítit pokaţdé, kdyţ navolený program není správně synchronizovaný. To je pokaţdé, kdyţ je sluţba kódovaná nebo chybná. 44

20 ENG Uživatelský manuál 6.- OVLÁDÁNÍ ZAŘÍZENÍ modul můţe být konfigurován a kontrolován z počítače pouţívajícího místní a dálkové ovládání pomocí softwaru pro kontrolu hlavních stanic v2.1.1 nebo vyššího. a.- Místní ovládání Je nezbytné mít Headend Management program (v2.1.1 nebo vyšší) a speciální kabel (poskytovaný k tomuto programu), který propojuje sériový port PC a zásuvku "PRGM" na zařízení COFDM-PAL. Pouţitím programu můţete nakonfigurovat a přečíst všechny operační parametry a kontrolovat zařízení. Můţete zkontrolovat, zda jsou konfigurovatelné parametry shodné s těmi na dálkovém ovladači. Další výhoda je v přehledu poţadovaných a navolených programů. b.- Dálkové ovládání Potřebujete modul pro nastavení hlavní stanice (ref. 5052), který zahrnuje dříve zmíněný program a odpovídající modem připojený k telefonní lince. Jakmile je navázána komunikace s ovládáním stanice, je moţný přístup ke všem ovladatelným zařízením ve stanici. V tomto případě je kaţdý prvek naprogramován se zvláštní adresou s pouţitím čísel mezi 1 a

21 Uživatelský manuál 7.- TYPICKÉ ZAPOJENÍ PC Modem 0/12/24V 0/12/24V ohm 4061 DVB Sub DVB Sub DVB Sub DVB Sub DVB Sub DVB Sub DVB Sub DVB Sub Do rozvodu x x

22 b DVB Sub DVB Sub DVB Sub Uživatelský manuál 8.- NORMY PRO MONTÁŢ DO RACKU (max. 35 COFDM-PAL výška skříně ) Instalace racku s ventilačním zařízením. Pro dosaţení obnovy a cirkulace vzduchu v racku, sníţení teploty přístrojů a zvýšení jejich výkonu je doporučeno umístit do skříně dva ventilátory s výkonem 25W zvláště tehdy, pokud se přístroje nacházejí na teplém místě, jehoţ teplota přesahuje 40 C. To mount the units in the rack with ventilation, you must mount blank plates ref between the modules to allow the correct ventilation of the equipment, fig. 4. Předek 5073 Subracky obr. 1 obr. 2 ENG Tyto ventilátory se umisťují na montáţní desku umístěnou v horní části skříně (viz obr. 1). Ventilátory odsávají vzduch z modulů a ten odchází štěrbinami v horní části skříně. Vzduch se do skříně dostane zpět spodní částí zařízení (viz obr. 3). obr. 3 obr. 4 47

23 DVB Sub DVB Sub DVB Sub User manual It is very important for this process to work correctly, therefore the following must be observed: - Do not open the side doors, as this would cause the ventilators to extract air from the outside rather than from the inside of the rack. - Do not place objects close to the rack that may block the entry and exit points of the air. - If the rack is not complete, the subracks must be placed from the top downwards without leaving any gaps in between, fig Installation of the rack without ventilation facilities. To install the units in racks without installation facilities, and when the rack is located in a place with a temperature of around 40 C, it is advisable to place the rack completely open, in other words, do not use the side doors. This is to facilitate the ventilation of the units. The use of the blank plates ref is optional, fig. 6. fig. 5 fig. 6 48

24 User manual 9.- NORMS FOR CABINET MOUNTING IMPORTANT The scheme of recommended ventilation is the one in the figure in any case of cabinet placement (horizontal or vertical). EXTRACTOR for forced ventilation must be onto the highest module. Horizontal placement The maximum temperature permitted surrounding the highest cabinet is 40ºC in both ways of placement, horizontal or vertical way. Should the maximum temperature indicator in any of the modules (check "measurements menu 2" in the user manual) be higher than 6, we strongly recommend the use of ventilation unit ref (Only compatible with Ref. 5069) Vertical placement Inferior grid in any wall. ENG 49

25 User manual 1m HORIZONTAL IMPORTANT Horizontal placement of the cabinets is strongly recommended, hanging them with as less height as possible. 0,2 m 0,2 m If the horizontal placement is impossible, then vertical placement is allowed. Respect the recommended minimum distances in the attached schemes. Place the cabinets with as less height as possible 0,2 m 0,8 m Maximum T: 40ºC. VERTICAL 0,2 m 50
