Aktivní pokojová DVB-T/T2 anténa SRT ANT 10 ECO

Transkript

1 Aktivní pokojová DVB-T/T2 anténa SRT ANT 10 ECO Simulace obrazu Návod k obsluze

2 Obsah 1.0 PŘEDSTAVENÍ BALENÍ OBSAHUJE BEZPEČNOSTNÍ POKYNY ZAPOJENÍ ANTÉNY PŘEDSTAVENÍ Děkujeme za zakoupení DVB-T/T2 antény STRONG SRT ANT 10 ECO. Tato anténa byla speciálně navržena pro příjem digitálního terestriálního signálu. Může být zapojena s jakýmkoliv DVB-T/T2 přijímačem a je určena pro vnitřní použití. Tato anténa je aktivní, což znamená, že má zabudovaný nízkošumový zesilovač, jenž zesiluje signál přijímaný anténou pro lepší výkon. Doporučujeme před instalací antény pečlivě přečíst tento návod, což by Vám mělo pomoci získat nejlepší výkon antény. Specifikace: Frekvenční rozsah: VHF 47~230 MHz, UHF 470~870 MHz Zisk: 45 db RF Impedance výstupu: 75 Ohm Napájení: 5 V/40 ma via RF port přijímače nebo 12 V DC/250 ma via externí 230 V AC-DC adaptér Speciální vlastnosti: Vestavěný nízkošumový zesilovač Vysoká variabilita: optimalizované nastavení a zaměření antény pro příjem minimální úrovně rušícího signálu 2.0 BALENÍ OBSAHUJE 1. SRT ANT 10 ECO Digitální aktivní DVB-T/T2 Anténa pro vnitřní použití 2. Koaxiální kabel 3. Jednotka 4. Uživatelský návod Čeština

3 3.0 BEZPEČNOSTNÍ POKYNY Před jakýmkoliv propojením se ujistěte, že přijímač je odpojen ze zásuvky. Zkrat může navždy poškodit Váš přijímač. Nikdy neinstalujte anténu mimo dům nebo ve vlhkém prostředí jako koupena. Před zapojením se vždy přesvědčte, že používáte správný adaptér. Špatná polarizace nebo napájení může navždy poškodit anténu. 4.0 ZAPOJENÍ ANTÉNY 1. Ověřte jakou polarizaci používá provozovatel ve Vaší zemi (horizontální/vertikální). 2. Umístěte anténu do plastového držáku jak je uvedeno na obrázku: H V (H-Broadcast) anténa pro hor. vysílání (V-Broadcast) anténa pro ver. vysílání 3. Odpojte Váš přijímač od zdroje napájení (zásuvka). 4. Zapojte dodávaný RF kabel do antény: opatrně vsuňte vnitřní část do konektoru v zadní části antény. Otáčejte s krytem až je kryt zcela fixován. 5. Zapojte druhou část RF kabelu do Vašeho DVB-T/T2 přijímače. Běžně je vstup na přijímači značen jako ANT (in) nebo RF (in). 6. Zapojte Váš přijímač zpět do zdroje napájení (zásuvka) 2

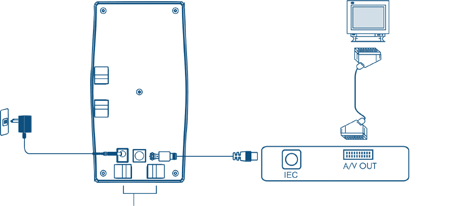

4 1. AC Outlet 2. AC Adaptor (DC 12 V) (Optional) 3. Anténa (Zadni pohled) 4. TV 5. Koaxiální kabel 6. HDMI kabel / SCART kabel (optional) 7. Digital Set Top Box 4.1 INSTALACE ANTÉNY 1. Zapněte Vaší TV a nastavte ji na zobrazení signálu z DVB-T/T2 přijímače. 2. Stiskněte tlačítko MENU na dálkovém ovládání přijímače. V nastavení přijímače vyhledejte položku napájení externí antény a tu zvolte. (Běžně je v Menu položka ANT power, Ext Antenna power nebo Active antenna power.) * 3. Vyberte v Menu přijímače položku, jenž zobrazuje úroveň přijímaného signálu. (Běžně je tato položka u volby Channel Scan). 4. Nyní se zaměřte na nastavení antény v závislosti na zobrazované síle a kvalitě signálu. Držte anténu v rukou co nejvýše. Nyní pomale točte s anténou okolo její osy (horizontálně) a sledujte změnu síly signálu na TV. Jakmile najdete polohu s nejvyšší úrovní signálu, anténu v této poloze upevněte. 5. Je důležité takto umístit anténu, protože pouze tak může být zajištěn dostatečně silný signál. Pro zlepšení úrovně signálu můžete zkusit přemístit anténu na jiné místo v pokoji, blíže k oknu nebo na vyšší místo. Poznámka: Je doporučeno neumisťovat anténu blízko: Zařízení, jenž jsou zdrojem rádiového vlnění (bezdrátové telefony, GSM telefony, mikrovlnné trouby ) Zařízení s vysokou spotřebou energie (elektrické ohřívače, fény, klimatizace ) *Pokud nemůžete nalézt tuto položku v Menu Vašeho DVB-T/T2 přijímače, zkontrolujte v uživatelském návodu přijímače, zda podporuje aktivní napájení externí antény (5 V na výstupu RF kabelu ). Pokud si nejste jisti, kontaktujte Vašeho prodejce. Čeština 3

5 V případě, že přijímač nepodporuje aktivní napájení externí antény, je nutné anténu napájet externím zdrojem napájení adaptérem. Zeptejte se Vašeho prodejce na adaptér, který dodává 12 V napětí DC, 250 ma proud. Při zapojení respektujte polarizaci konektoru antény dle následujícího obrázku. Konektor je situován na zadní straně antény. Poznámka: Anténa nebude fungovat řádně, pokud není zesilovač napájen. Z tohoto důvodu je tedy nutné napájet anténu buď pomocí přijímače nebo adaptéru. Prodloužení RF kabelu: V některých případech můžete potřebovat RF kabel prodloužit. Toto doporučujeme pouze v případě, že se standardním kabelem nejste schopni přijímat kvalitní signál. V případě prodloužení RF kabelu respektujte následující body: Použijte kvalitní RF kabel s bezchybným stíněním Použijte stíněné konektory (Váš prodejce Vám poradí). Ujistěte se, že jak vnitřní vodič, tak stínění je dobře zapojené do konektoru, aby nedošlo ke zkratu v kabelu. I když prodlužujete kabel, udělejte ho pouze nezbytně dlouhý. Čím větší kabel, tím větší úbytek signálu. 4

6
